802.11无线信道详解【IT168 术语】信道可以比作RJ45的网线，一共有11各可用信道。
考虑到相邻的两个无线AP之间有信号重叠区域，为保证这部分区域所使用的信号信道不能互相覆盖，具体地说信号互相覆盖的无线AP必须使用不同的信道，否则很容易造成各个无线AP之间的信号相互产生干扰，从而导致无线网络的整体性能下降。
不过，每个信道都会干扰其两边的频道，计算下来也就有三个有效频道，请各位有很多无线设备的米人，一定要注意频段分割。
信道示意图（点击看大图）随着无线产品价格的不断降低，WLAN（无线局域网）的普及正呈日新月异之势，越来越多的办公室、家庭开始使用无线局域网。
随之而来的，一些用户已开始出现WLAN的信道拥塞问题，造成网速下降、掉线、网络工作不正常等等，这是怎么回事呢？什么是无线信道无线信道也就是常说的无线的“频段（Channel）”，其是以无线信号作为传输媒体的数据信号传送通道。
大家知道，在进行无线网络安装，一般使用无线网络设备自带的管理工具，设置连接参数，无论哪种无线网络的最主要的设置项目都包括网络模式（集中式还是对等式无线网络）、SSID、信道、传输速率四项，只不过一些无线设备的驱动或设置软件将这些步履简化了，一般使用默认设置（也就是不需要任何设置）就能很容易的使用无线网络。
但很多问题，也会因为追求便利而产生，大家知道，常用的IEEE 802.11b/g工作在2.4～2.4835GHz频段，这些频段被分为11或13个信道。
当在无线AP无线信号覆盖范围内有两个以上的AP时，需要为每个AP设定不同的频段，以免共用信道发生冲突。
而很多用户使用的无线设备的默认设置都是Channel为1，当两个以上的这样的无线AP设备相“遇”时冲突就在所难免。
为什么现在无线信道的冲突如此让人关注，这除了家用或办公无线设备因为价格的不断走低而呈几何级数增长外，无线标准的天生缺撼也是造成目前这种窘境的重要原因：众所周知，目前主流的无线协议都是由IEEE（美国电气电工协会）所制定，在IEEE 认定的三种无线标准IEEE802.11b、IEEE802.11g、IEEE802.11a中，其信道数是有差别的。
Wi-Fi新协议-802.11ax802.11ax是一个802.11无线局域网（WLAN）通信标准，和802.11ac一样，工作在5G频段，是802.11ac的后续升级版。
802.11ax显著的两个特点是支持OFDMA（正交频分多址接入，更多用户的OFDM）和MU-MIMO（多用户多入多出技术）。
802.11ax标准目的是要提高拥挤网络空间中的数据吞吐量。
因为802.11ac及以前的协议，在用户非常密集的环境中，能够提供的实际数据吞吐量就会显著降低（即使802.11ac协议单用户能达到1.3Gbps的速率）。
802.11ax标准将能够提升多用户环境下（比如会展、高铁站、体育馆）的Wi-Fi性能，802.11ax主要通过提升频谱效率、更好地管理串扰、增强PHY底层协议（介质访问控制数据通讯）来实现即使用户非常密集也能保持高吞吐量。
新的标准让Wi-Fi变得更加快速和稳定。
802.11ax标准提供了的高效PHY机制，以下是802.11ac和802.11ax的主要差异。
802.11ax标准将对2.4GHz和5GHz带宽进行规范。
此标准明确定义了四倍大的FFT，可以在相同空间区域内装入更多的数据，这意味着同一时间可以传输更多的数据。
另外，802.11ax标准还支持更高的1024-QAM调制调解，每个空间流可以达到600M（802.11ac最高是433M）。
补充标准IEEE 802.11ad标准，使用了未获授权的60GHz频段来建立快速的短距离网络，峰值速率可达7Gbps。
但，在60GHz下进行数据传输存在两个主要缺陷：其一是短波的穿墙能力欠佳，其二是氧分子会吸收60GHz下的电磁能。
60GHz产品都需要在非常短的距离下、或者是同一房间当中进行工作。
比如将高清音频和视频从蓝光播放器无线传输至投影仪。
1引言在过去的20年里，随着接入WLAN的用户数及各种无线接入终端（手机、笔记本、平板电脑）呈爆炸式增长，无线局域网接入已经成为移动计算领域的主要互联网接入方式。
第一代无线局域网标准IEEE802.11发布于1997年，定义了媒体访问控制（MAC）层和物理层协议，最高数据传输速率为2Mbit/s，之后的802.11b 达到11Mbit/s，802.11a/g达到54Mbit/s，直到802.11n数据速率过百兆，达到600Mbit/s，发展到如今的802.11ac，最高可提供1Gbit/s以上的数据传输速率。
据Wi-Fi联盟统计，2018年全球WLAN用户设备已经达到250亿部，预计到2023年将接近500亿部。
WLAN技术已被广泛搭载在计算机、手机、消费电子产品以及各种新IoT设备中，应用范围全方面覆盖，从互联网接入到家庭网络、办公、音视频服务到人工智能、车联网等，WLAN技术为人们的工作和生活提供了极大的便利。
另外，WLAN技术作为蜂窝网络重要的补充和延伸，运营商通过部署大量的WLAN热点，进一步推动了WLAN技术的发展。
为此，IEEE于2013年成立了TGax工作组，研究新一代WLAN标准802.11ax，针对网络设备密集度高、无线接入需求量大的场景下的无线解决方案。
Wi-Fi联盟也在刚刚结束的上海成员大会上公布，802.11ax将作为Wi-Fi联盟下一代Wi-Fi无线通信技术，被正式命名为Wi-Fi6。
本文将对IEEE802.11技术演进路线做简要概述，并重点介绍802.11ax标准的主要特点。
2WLAN技术演进当前国际主流的WLAN技术标准是由美国电子电气工程师协会（IEEE）指定的802.1系列标准。
该系列标准从1997年开始，最初制定了直接序列扩频、调频以及红外传输3种工作模式，但并未获得市场认可，随后被增强标准802.11b和802.11a取代，之后又进一步发布了802.11g和802.11n，这也是目前802.11系列的核心标准，具体演进路线如表1所示。
标题：深度解析IEEE 802.11系列标准的主要技术在今天的网络时代，Wi-Fi 已经成为人们日常生活中不可或缺的一部分。
而 IEEE 802.11 系列标准无疑是 Wi-Fi 技术的基石，它不断地推动着无线网络技术的发展。
本文将深入探讨 IEEE 802.11 系列标准的主要技术，帮助读者更全面地了解这一重要领域。
1. 概述IEEE 802.11 系列标准是由 IEEE 组织制定的无线局域网通信标准，它涵盖了多种协议和技术。
在过去的几十年中，IEEE 802.11 标准不断进行更新和完善，以适应不断发展的无线通信技术需求。
从最初的 IEEE 802.11-1997 到最新的 IEEE 802.11ax，每个版本都引入了新的技术和功能，提高了无线网络的速度、可靠性和安全性。
2. 物理层技术在IEEE 802.11 系列标准中，物理层技术是构建无线通信基础的关键。
从最早的 802.11b 到如今的 802.11ax，Wi-Fi 技术经历了多次重大的物理层技术改进。
采用了不同的调制解调技术，如 OFDM（正交频分复用）、MIMO（多输入多输出）、波束赋形等，有效提高了无线信号的传输速率和覆盖范围。
3. MAC 层技术除了物理层技术，IEEE 802.11 系列标准还涉及到 MAC（介质访问控制）层技术。
在无线网络中，多个终端设备需要共享同一无线信道，因此如何有效地进行数据帧的传输和冲突的解决是 MAC 层技术的核心问题。
各个版本的 IEEE 802.11 标准在 MAC 层技术上也进行了不断的创新，引入了更加高效的数据调度算法和QoS（服务质量）机制，以提高网络的整体性能和用户体验。
4. 安全机制随着无线网络的普及和应用场景的不断扩大，网络安全问题也日益突出。
IEEE 802.11 系列标准还规定了一系列的安全机制，包括加密算法、身份认证协议、密钥管理等，以保障无线网络的安全性和隐私性。
WEP、WPA、WPA2、WPA3 等安全协议的不断出现和更新，提升了无线网络的安全性，有效抵御了各种网络攻击。

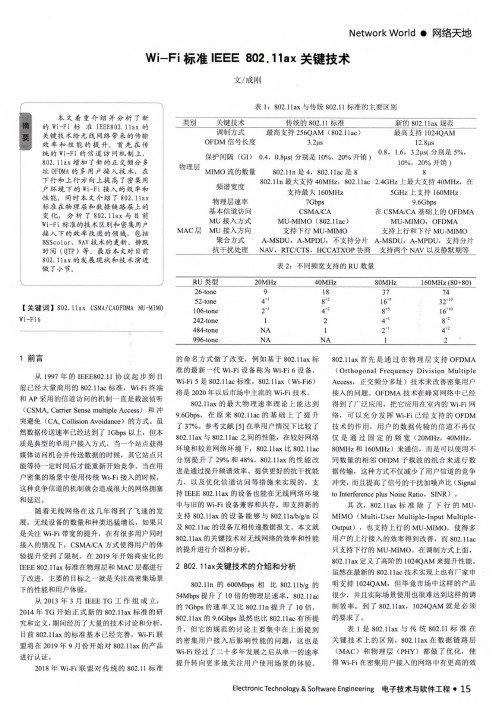

Network World•网络天地Wi-Fi标准IEEE802J1ax关键技术文/成刚本文着重介绍并分析了新摘的Wi-Fi标准IEEE802.llax的要关键技术给无线网络带来的传输■效率和性能的提升。
首先在传统的Wi-Fi的信道访问机制上，802.llax增加了新的正交频分多址0FDMA的多用户接入技术，玉下行和上行方向上提高了密集用户环境下的Wi-Fi接入的效率和性能。
同时本文介绍了802.llax标准在物理层和数据链路层上的变化，分析了802.llax与目前Wi-Fi标准的技术区别和密集用户接入下的效率改进的领域，包括BSScolor、NAV技术的更新、静默时间(QTP)等。
最后本文对目前802.llax的发展现状和技术演进做了小节。
表1：802.11ax与传统802.11标准的主要区别类别关键技术传统的802.11标准新的802.llax规范调制方式最高支持256QAM(802.1lac)最高支持1024QAM OFDM信号长度 3.2|is12.8hs物理层保护间隔(GI)0.4,0.8gs(分别是10%,20%开销)0.8, 1.6, 3.2gs(分别是5%,10%,20%开销) MIM0流的数量802.1In是4,802.1lac是88频谱宽度802.1In最大支持40MHz,802.1lac 2.4GHz上最大支持40MHz,在支持最大160MHz5GHz上支持160MHz 物理层速率7Gbps9.6Gbps基本信道访问CSMA/CA在CSMA/CA基础上的OFDMAMU接入方式MU-MIMO(802.1lac)MU-MIMO,OFDMA MAC层MU接入方向支持下行MU-MIMO支持上行和下行MU-MIMO 聚合方式A-MSDU,A-MPDU,不支持分片A-MSDU,A-MPDU,支持分片抗干扰处理NAV,RTC/CTS,HCCATXOP协商支持两个NAV以及静默期等表2：不同频宽支持的RU数量【关键词】802.llax CSMA/CAOFDMA MU-MIM0 Wi-Fi6RU类型20MHz40MHz80MHz160MHz(80+80) 26-tone9187452-tone4+l8+232+1°106-tone2+,铲16+,0242-tone128+2484-tone NA14+2996-tone NA NA21前言从1997年的IEEE802.il协议起步到目前已经大量商用的802.1lac标准，Wi-Fi终端和AP釆用的信道访问的机制一直是载波侦听(CSMA,Carrier Sense multiple Access)和冲突避免(CA,Collision Avoidance)的方式。
技术⼩⽩看过来简析802.11ax技术特点与原理⼲货铺】最近，802.11系列协议⼜添新成员了，即号称在⾼密部署环境下能【PConline ⼲货铺】 【够实现平均⽤户吞吐相⽐802.11ac 4倍提升的⾼效（High Efficiency）协议——802.11ax。
为了实现上述惊⼈的性能提升，802.11ax引进或者改进了多项新技术，例如更⾼的调制阶数（1024QAM）、更多的FFT点数、更窄的⼦载波间隔、上下⾏OFDMA技术、上下⾏MU-MIMO技术（其中下⾏MU-MIMO在802.11ac时引⼊）、空间复⽤技术等。
那么，这些新技术究竟只是⼀种令⼈眼花缭乱的噱头还是确实能够给⼴⼤WLAN⽤户带来实实在在的体验提升？我们在经历了前⼏代WLAN产品的营销式宣传之后，不免会⼼存疑虑。
锐捷⽹络802.11ax技术详解系列⽂章的⽬的是希望通过技术原理介绍、技术深⼊分解、性能仿真、适⽤场景评估、核⼼问题分析等维度展⽰⼀个真实的802.11ax协议，让⼤家对802.11ax协议拥有⼀个更深⼊的认识。
锐捷⽹络的802.11ax技术详解系列⽂章主要分为三篇： 第⼀篇主要内容是802.11ax关键技术实现原理介绍，阐述了802.11ax的技术背景、协议特点、关键技术原理等。
第⼆篇主要内容是从技术风险⾓度对SU调制解调技术、OFDMA技术、MU-MIMO技术等进⾏深⼊的分析，并展⽰了相应的性能仿真分析结果和风险评估，同时给出不同技术的适⽤场景评估。
第三篇主要内容是从时频资源分配，空间信道预测，⾼密组⽹空间复⽤，稳定运⾏的软件平台以及智能的⼤规模天线上等技术优化层⾯进⾏详细剖析，并最终给出对802.11ax协议的技术评估结论。
技术背景 从802.11n协议（2009年）开始，wlan就进⼊了⾼速时代。
VHT40的带宽配置下，1条空间流150Mbps，以及最⼤4条空间流600Mbps的物理连接速率相对原先11a/g的54Mbps来说有了很⼤程度的提升。
Wi-Fi6及Wi-Fi7关键技术介绍1.802.11ax关键技术简介802.11ax协议（也称Wi-Fi 6，Wi-Fi 5指802.11ac）是为了满足高密度场景下用户速率和体验需求而提出的。
类似于3GPP 5GNR中的eMBB应用场景，其目的是提升高密集场景的用户速率，从而获得更好的用户峰值数据体验。
2013年3月TG（Task Group）工作组成立，2014年开始研究802.11ax标准，2016年提出802.11ax的初始草案，并于2019年正式发布标准。
表1. 802.11ax的物理层参数相对于前两代技术的主要不同点相对于前几代的技术，802.11ax的新增功能特点主要有如下：1)扩展了信号的覆盖范围。
由于802.11ax标准每符号持续时间从原来的3.2us提升到12.8us，更长的发送时间可降低终端丢包率和抗多径衰落；此外802.11ax最小可仅使用2MHz频宽进行窄带传输，有效降低频段噪声干扰，提升了终端接受灵敏度，增加了覆盖距离。
2)调制方式增加1024QAM，提出MCS10和MCS11这两种高阶编码组合，单流空口吞吐量提升。
802.11ac采用的256QAM，每个符号传输8bit数据（28=256）。
802.11ax 采用1024QAM，每个符号位传输10bit数据（210=1024）。
从8到10的提升是25%，也就是相对于802.11ac来说，802.11ax的单条空间流数据吞吐量又提高了25%。
空口吞吐量=1/(符号+保护)时间×编码效率×调制阶数×有效子载波数量=1/(12.8us+0.8us)×5/6×10×980≈600Mbit/s3)最大空间流数量8，同时引入上行MU-MIMO。
相比于802.11ac协议，上行不一定再需要独立对单个节点的数据进行传输，上下行都可以使用MU-MIMO模式。
图1. 下行MU-MIMO 上行MU-MIMO4)效仿3GPP LTE，11ax引入了OFDMA多址技术，将最小的子信道称为“资源单位（Resource Unit，简称RU）”。
在当今社会，人们离不开互联网，而无线网络技术的发展更是让人们享受了更便捷的网络连接方式。
而IEEE 802.11系列标准作为无线网络技术的重要组成部分，在无线通信领域有着举足轻重的地位。
本文将从深度和广度两个方面对IEEE 802.11系列标准的技术参数进行全面评估，并据此撰写一篇有价值的文章。
让我们从IEEE 802.11系列标准的基本概念开始。
IEEE 802.11系列标准是由IEEE（美国电气和电子工程师协会）制定的一系列无线局域网标准，用于规范无线局域网数据传输的技术参数和通信协议。
它包括了多个版本，如802.11a、802.11b、802.11g、802.11n、802.11ac、802.11ax等，每个版本都有其特定的技术参数和应用场景。
接下来，让我们逐一深入探讨IEEE 802.11系列标准的各个版本的技术参数。
首先是802.11a，它在5GHz频段工作，支持最大54Mbps的传输速率，具有较高的抗干扰能力和较大的信道容量。
然后是802.11b，它在2.4GHz频段工作，支持最大11Mbps的传输速率，适用于低成本、低功耗的应用场景。
再接着是802.11g，它在2.4GHz 频段工作，支持最大54Mbps的传输速率，向下兼容802.11b，是802.11系列标准的重要进化版本。
接着是802.11n，它在2.4GHz和5GHz频段工作，支持最大600Mbps的传输速率，具有更好的覆盖范围和数据传输稳定性。
接着是802.11ac，它在5GHz频段工作，支持最大6.93Gbps的传输速率，采用了多输入多输出（MIMO）技术，具有更高的数据传输速率和更强的抗干扰能力。
最后是802.11ax，它在2.4GHz和5GHz频段工作，支持更高的数据传输速率和更多的设备连接数量，是面向未来的无线局域网技术标准。
IEEE 802.11系列标准作为无线局域网技术的重要组成部分，其各个版本都有着不同的技术参数和应用场景。
技术讲解:无线WiFi网络802.11ac解析记得曾经在去年写过一篇《技术分析第19期：5G WiFi无线连接解析》，当时解析了我们5G频段WiFi的相关信息。
今天要阐述的也是关于每天与我们腻在一起的WiFi无线网络的标准802.11ac。
不过开始前还是需要先理清WiFi 和技术标准802.11ac的关系。
WiFi我们经常接触，其实际是商业化的标识，并不是技术标准，代表无线连接网络。
IEEE 802.11是电器电子工程师学会[IEEE]制定的无线传输技术规范，实际是无线网络的连接技术标准，它被WiFi所使用，但WiFi不仅仅包含802.11ac技术，同理802.11ac也不仅仅只被WiFi使用，其也可以用于其他的无线通信领域。
2.4G拥挤5G显优势现在我们普遍使用的WiFi基本都工作在2.4G无线频段，使用的是802.11b/g协议。
不过随着2.4G频段的设备越来越多，在2.4-2.485GHz内信道显得十分拥挤，因为包括如无线键盘、无线鼠标、蓝牙等各类电子设备都工作在此频段。
低频段在数据传输容量方面一般，同时拥挤的信道会令设备抢占资源，通信的质量和效果都会降低。
WiFi产品中，2.4G频段的802.11b/g设备在2.401GHz-2.473GHz频段中使用11个22MHz的带宽信道，设备多造成拥挤，同时信道数量少，带宽不足这是问题的所在。
802.11n可工作在5G频段5G频段采用为了解决2.4G的频段拥挤问题，更高频率和更高带宽的IEEE 802.11n技术出现。
802.11n能工作在5G频段，高频段拥有更高的带宽容量，同时不容易被干扰，设备相对2.4G少很多。
802.11n便能够解决信道拥挤和带宽不足的情况，其信道带宽能够到达40MHz，可以通过MIMO多路输入输出标准，采用多条天线叠加提高传输速度。
一般的家用802.11n设备能做到300-450Mbps的峰值速度，这也是用户经常看见销售的路由器标识显示速度300Mpbs的原因。
什么是802.11ax（Wi-Fi 6）文档版本01发布日期2019-08-31版权所有 © 华为技术有限公司 2019。
保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。
商标声明和其他华为商标均为华为技术有限公司的商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。
注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。
由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
华为技术有限公司地址：深圳市龙岗区坂田华为总部办公楼邮编：518129网址：目录1 简介 (1)2 什么是Wi-Fi 6 (2)3 Wi-Fi 6速度有多快？ (4)4 Wi-Fi 6核心技术 (7)4.1 OFDMA频分复用技术 (7)4.2 DL/UL MU-MIMO技术 (10)4.3 更高阶的调制技术（1024-QAM） (12)4.4 空分复用技术（SR）和BSS Coloring着色机制 (12)4.5 扩展覆盖范围（ER） (14)5 其他Wi-Fi 6（802.11ax）新特性 (15)5.1 支持2.4GHz频段 (15)5.2 目标唤醒时间（TWT） (15)6 相关信息 (17)1简介Wi-Fi已成为当今世界无处不在的技术，为数十亿设备提供无线连接，也是越来越多的用户上网接入的首选方式，并且有逐步取代有线接入的趋势。
为适应新的业务应用和减小与有线网络带宽的差距，每一代802.11的标准都在大幅度的提升其速率。
随着视频会议、无线互动VR、移动教学等业务应用越来越丰富，Wi-Fi接入终端越来越多。
802.11ax，也称为高效无线网络(High-Efficiency Wireless - HEW)，通过一系列系统特性和多种机制增加系统容量，通过更好的一致覆盖和减少空口介质拥塞来改善Wi-Fi网络的工作方式，使用户获得理想的体验；尤其在密集用户环境中，为更多的用户提供一致和可靠的数据吞吐量，其目标是将用户的平均吞吐量提高至少4倍。
也就是说基于802.11ax的Wi-Fi网络意味着前所未有的高容量和高效率。
802.11ax技术构成▲802.11ax技术构成模块示意图•802.11ax标准在物理层导入了多项大幅变更。
然而，它依旧可向下兼容于802.11a/b/g/n与ac设备。
正因如此，802.11ax STA能与旧有STA进行数据传送和接收，旧有客户端也能解调和译码802.11ax封包表头（虽然不是整个802.11ax封包），并于802.11ax STA传输期间进行轮询。
下图显示此标准修正重要的变更以及与现行802.11n和802.11ac的对照。
▲802.11n、802.11ac和802.11ax的关键PHY比较关键技术解析以下是在802.11ax当中使用到的关键技术•OFDMA•MU-MIMO•1024-QAM•Spatial Reuseo BBS ColoringOFDMA（正交频分复用多址接入）OFDMA是通过将子载波子集分配给不同用户在OFDM系统中添加多址的方法。
迄今为止，它已被许多无线技术采用，例如3GPP LTE。
802.11ax是第一个将OFDMA引入WLAN网络的WLAN标准。
此外，802.11ax标准也仿效LTE专有名词，将最小的子信道称为“资源单位(RU)”，每个RU当中至少包含26个子载波。
OFDMA允许同时提供具有不同带宽需求的多个用户，从而有效利用可用频谱。
子载波被分成若干组，每组表示为具有最小尺寸为26个子载波（2MHz宽）和最大尺寸为996个子载波（77.8MHz宽）的资源单元（RU）。
在用于传统WLAN技术的OFDM中，总信道带宽（例如，20MHz，40MHz等......）用于任何一帧传输。
但是在用于802.11ax 的OFDMA中，使用的子载波可以分配为小到2 MHz的块或最大带宽的传输。
因此，可以针对不同类型的流量（例如即时消息（IM）与视频流）来扩展资源。
OFDM和OFDMA之间的区别如下图所示。
▲OFDM与OFDMA对比有如下几种子载波类型：•数据子载波，用于数据传输;•导频子载波，用于相位信息和参数跟踪;•未使用的子载波，不用于数据/导频传输，未使用的子载波是DC子载波；•保护频带子载波，在频带边缘；•空子载波。
形成RU的子载波是连续的，除了在带的中间，其中空值被放置在DC处。
OFDMA结构由26子载波RU，52子载波RU，106子载波RU，242子载波RU，484子载波RU和996子载波RU组成。
下图中显示了最大RU数，RU位置取决于信道带宽。
▲不同频宽的RU总数下图显示了用于80MHz信道带宽的26,52,106,242,484和996个子载波RU位置。
用户只能分配给一个RU，RU大小≥106可以分配给多个用户。
▲RU在80MHz中的位置示意图MU-MIMO（多用户多入多出）MU-MIMO相信大家都不陌生，在802.11ac时，引入了DL MU-MIMO，但遇到了以下问题：•许多客户端设备是单天线，并且许多两个天线客户端切换到用于DL MU-MIMO的单流模式以防止干扰：o使用4个天线AP，与单个用户相比的增益是适度的；o即使构建了8个天线AP，分组也限制为4个用户；•来自用户的信道探测响应在时间上连续发送，导致高开销；•在没有UL MU增强的情况下，在上行链路上具有TCP ACK的TCP/IP受到削弱；•UL MU-MIMO最初在11ac中被考虑，但由于实施问题而未包括在内。
802.11ax MU-MIMO的增强功能如下：•支持UL MU-MIMO：探测帧、数据帧等可以在多个用户之间分组，以减少开销并增加上行链路响应时间；•对于DL和UL，扩展到八个用户：现在，即使设备处于单流模式，MU-MIMO吞吐量也可以在单用户操作中增加一倍或三倍。
802.11ac标准引入了4x4下行链路MU-MIMO，其中AP同时向多达四个STA发送独立数据流。
802.11ax将下行链路MU-MIMO支持的最大用户数扩展到8个。
它还增加了对8x8上行链路MU-MIMO 的支持，允许多达8个STA通过相同的频率资源同时传输到单个AP。
结果是，与802.11ac相比，下行链路容量增加了2倍，上行链路容量增加了8倍。
▲802.11ax MU-MIMO的特性MU-MIMO和OFDMA技术可以同时使用。
为了启用上行链路MU传输，AP发送称为触发帧的新控制帧，其包含用于STA的RU分配调度信息，用于基于触发的PPDU中每个STA的编码类型和调制与编码方案（MCS）。
另外，触发帧为上行链路传输提供同步。
由于多个发射机参与UL MU-MIMO传输，因此它需要参与STA的时间、频率、采样时钟和功率预校正，以减轻AP处的同步相关问题。
多用户上链作业在802.11ax中，MU-MIMO和OFDMA技术可以分别使用。
在多用户作业模式中，标准会根据情况指定两种方式来为特定区域内更多用户进行多任务操作：即多用户多入多出(MU-MIMO)或正交频分复用多址接入(OFDMA)。
无论为上述何种方式，无线接入点都会充当多用户作业的中央控制器，这点与LTE基站用来控制多用户多任务的方式相似。
▲根据所服务的应用程序类型使用OFDMA和MU-MIMO通过了解他们的工作机制您可以看到，OFDMA增加了空口效率，这大大减少了应用的延迟，它在可工作的信噪比范围之内对于小数据包的传输效率更高、效果更好，极其适合无线语音或者类似应用的场景。
而MU-MIMO提升的是系统容量，在高信噪比条件下传输大数据包时效率更高，适合视频、Web浏览、办公场景和应用。
当然，802.11ax 无线接入点也可将MU-MIMO和OFDMA作业结合在一起。
为了协调上行MU-MIMO 或上行OFDMA传输，无线接入点将发送触发管理帧给所有使用者。
该管理帧会指出每位使用者的空间串流数量和/或OFDMA配置（频率和RU大小）。
此外，当中也会包含功率控制信息，好让个别用户可以调高或调低其传输功率，进而平衡无线接入点从所有上行使用者接收到的功率，同时改善较远节点的帧接收情况。
无线接入点也会指示所有使用者何时可以开始和结束传输。
如下图所示，无线接入点传送多使用者上行触发管理帧，告知所有使用者何时可以一起开始传输，以及所属帧的持续时间，以确保彼此能够同时结束传输。
一旦无线接入点收到了所有使用者的帧，就会回传Block ACK以结束作业。
▲UL MU传输的基本帧交换序列在竞争环境中，用户无需互相竞争在上行链路中发送数据，而是由802.11ax无线接入点协同安排，以免彼此冲突。
这种管理方法将实现更好的资源利用和效率提高。
1024-QAMQAM编码是用星座图（点阵图）来做数据的调制解调，实际应用中是2的N次方的关系。
比如说16-QAM ，16是2的4次方，一次就可以传输4个bit的数据；802.11n是64-QAM ，是2的6次方，因此在64个点阵的一个星座集合里面，用任意一个点可以携带六个bit的数据信息。
到了802.11ac，就变成了256-QAM，是2的8次方，802.11ac相对于802.11n在编码上面的速率提升了33%。
802.11ax之后引入了更高阶的编码，就是2的10次方，1024-QAM。
我们都知道从8到10的提升是25%，也就是相对于802.11ac来说，802.11ax的性能又提高了25%，变成了1024-QAM，一个符号可以携带10个bit的数据。
▲256-QAM与1024-QAM的对比Spatial Reuse（空间复用）为了在密集部署方案中提高系统级性能和频谱资源的有效使用，802.11ax标准实现了空间重用技术。
STA可以识别来自重叠基本服务集（BSS）的信号，并基于该信息做出关于介质争用和干扰管理的决定。
当主动侦听介质的STA检测到802.11ax帧时，它会检查MAC头中的BSS颜色位或MAC地址。
但是，利用现有的介质访问规则，来自一个BSS的设备将推迟到另一个同频道BSS，而不会增加网络容量。
BSS着色是802.11ah中引入的一种机制，用于为每个BSS分配不同的“颜色”，将其扩展到11ax，根据检测到的颜色分配新的频道访问行为。
▲BSS着色机制当802.11ax STA使用基于颜色代码的CCA规则时，它们也可以与发射功率控制一起调整OBSS信号检测阈值。
此调整可提高系统级性能和频谱资源的使用。
此外，802.11ax STA可以调整CCA参数，例如能量检测级别和信号检测级别。
▲动态调整BSS内部的CCA门限除了使用CCA来确定当前帧的介质是空闲还是繁忙之外，802.11标准还使用网络分配向量（NAV），一种维持未来流量预测的定时器机制，以便STA指示所需紧接在当前帧之后的帧的时间。
NAV充当虚拟载波侦听，确保对802.11协议操作关键帧的介质预留，例如控制帧，以及RTS / CTS交换后的数据和ACK。
•Intra-BSS NAV，如果所侦测的协议数据单元(PPDU) 中的BSS 色彩与所关联AP 已公布的色彩相同，STA 就会将该帧视为Intra-BSS帧；•Inter-BSS NAV，如果所侦测帧的BSS 色彩不同，STA 就会将该帧视为来自重叠BSS 的Inter-BSS 帧。
在这之后，只有在需要STA 验证帧是否是Inter-BSS 帧期间，STA 才将介质当成忙碌中(BUSY)。
该标准仍然必须定义一些忽略来自重叠BSS的业务机制，但是该实现可以包括提高BSS间帧的空闲信道评估信号检测（SD）阈值，同时保持BSS内业务的较低阈值。
这样，来自相邻BSS的流量不会产生不必要的信道接入争用。
总结总体来讲，802.11ax从两个大方面实现了自己的既定目标，其中MU-MIMO和OFDMA是802.11ax 成功的关键。
1. 物理层的增强与高效，主要包括：•上行和下行方向正交频分多址(OFDMA)o OFDMA机制可以同时为多个使用者提供较小（但专属）的子信道，进而改善每位用户的平均传输率。
•上行和下行方向多用户-多输入多输出(MU-MIMO)o上行链路最多可同时为8个用户提供服务，容量是802.11ac的8倍；下行链路最多可同时为8个用户提供服务，容量是802.11ac的2倍。
•上行链路资源调度o在802.11ax中，MU-MIMO和OFDMA技术可以分别使用；OFDMA增加了空口效率；而MU-MIMO提升的是系统容量。
