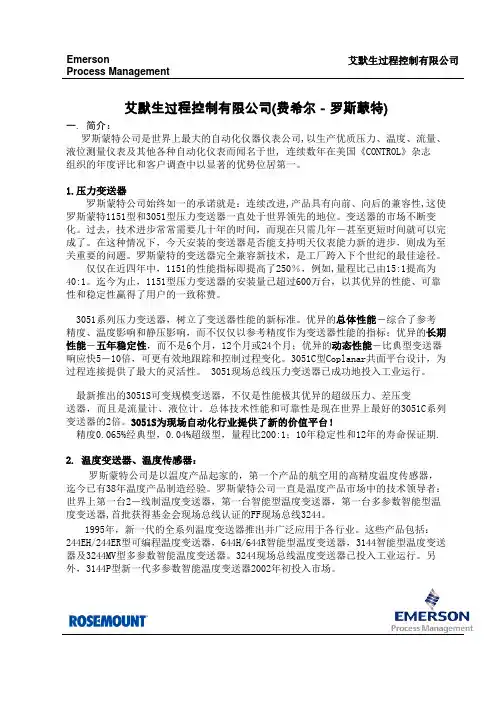

艾默生过程控制有限公司(费希尔－罗斯蒙特)一. 简介：罗斯蒙特公司是世界上最大的自动化仪器仪表公司,以生产优质压力、温度、流量、液位测量仪表及其他各种自动化仪表而闻名于世, 连续数年在美国《CONTROL》杂志组织的年度评比和客户调查中以显著的优势位居第一。
1.压力变送器罗斯蒙特公司始终如一的承诺就是：连续改进,产品具有向前、向后的兼容性,这使罗斯蒙特1151型和3051型压力变送器一直处于世界领先的地位。
变送器的市场不断变化。
过去，技术进步常常需要几十年的时间，而现在只需几年－甚至更短时间就可以完成了。
在这种情况下，今天安装的变送器是否能支持明天仪表能力新的进步，则成为至关重要的问题。
罗斯蒙特的变送器完全兼容新技术，是工厂跨入下个世纪的最佳途径。
仅仅在近四年中，1151的性能指标即提高了250％，例如,量程比已由15:1提高为40:1。
迄今为止，1151型压力变送器的安装量已超过600万台，以其优异的性能、可靠性和稳定性赢得了用户的一致称赞。
3051系列压力变送器，树立了变送器性能的新标准。
优异的总体性能－综合了参考精度、温度影响和静压影响，而不仅仅以参考精度作为变送器性能的指标；优异的长期性能－五年稳定性，而不是6个月，12个月或24个月；优异的动态性能－比典型变送器响应快5－10倍，可更有效地跟踪和控制过程变化。
3051C型Coplanar共面平台设计，为过程连接提供了最大的灵活性。
3051现场总线压力变送器已成功地投入工业运行。
最新推出的3051S可变规模变送器，不仅是性能极其优异的超级压力、差压变送器，而且是流量计、液位计。
总体技术性能和可靠性是现在世界上最好的3051C系列变送器的2倍。
3051S为现场自动化行业提供了新的价值平台！精度0.065%经典型，0.04%超级型，量程比200:1；10年稳定性和12年的寿命保证期.2. 温度变送器、温度传感器：罗斯蒙特公司是以温度产品起家的，第一个产品的航空用的高精度温度传感器，迄今已有38年温度产品制造经验。

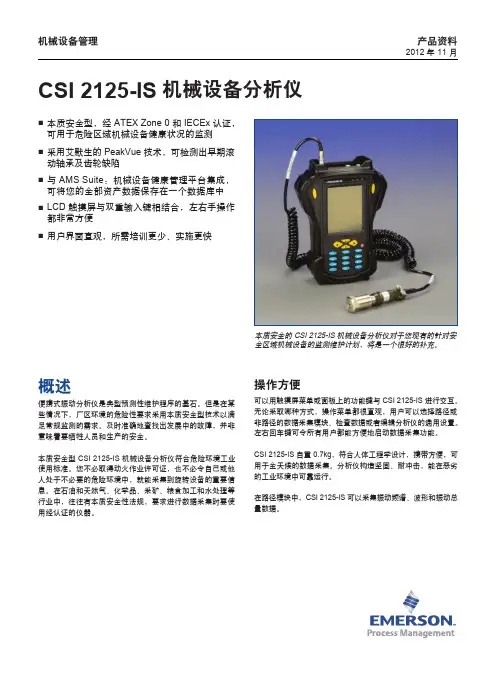

本质安全的 CSI 2125-IS 机械设备分析仪对于您现有的针对安全区域机械设备的监测维护计划，将是一个很好的补充。
操作方便可以用触摸屏菜单或面板上的功能键与 CSI 2125-IS 进行交互。
无论采取哪种方式，操作菜单都很直观，用户可以选择路径或非路径的数据采集模块、检查数据或者编辑分析仪的通用设置。
左右回车键可令所有用户都能方便地启动数据采集功能。
CSI 2125-IS 自重 0.7kg，符合人体工程学设计，携带方便，可用于全天候的数据采集。
分析仪构造坚固、耐冲击，能在恶劣的工业环境中可靠运行。
在路径模块中，CSI 2125-IS 可以采集振动频谱、波形和振动总量数据。
数据传输包含了 CSI 2125-IS 路径通讯。
灵活的分析界面AMS 机械状态管理系统使数据查看效率变得更高。
您可以全屏显示所有图谱，或者将数个图谱几种显示在单一视图内。
多显示器的支持使分类图谱得以显示在多达三台显示器上。
这一具有强大灵活性的应用包括：■三维频谱：在一个界面中从水平、垂直和轴向三个方向查看多个振动图谱。
■查看完整的设备组件：例如在一个界面中显示电机所有的测点。
■查看整套设备。
■从多个数据库同时查看类似设备。
浏览路径以选择数据采集点。
采集过程中，分析仪将显示整体测定情况和波形，然后再返回路径菜单。
分析仪显示振动总量测量结果，可同时显示上次和当前的振动分析仪还能在数据采集过程中显示频谱图。
�������������������浏览路径以选择数据采集点。
规格输入源输入信号类型ICP 加速度传感器、速度传感器、位移传感器和光电转速计信号输入ICP （3.5 mA 时 20V ）、AC 信号、转速计（触发器输入-光电等）电源输入——电池充电输入参数输入信号范围ICP ：0 – 20V非 ICP ：± 12V, 或 0-24V 供位移传感器信号RMS/峰值/峰峰值/实际峰值传感器检查偏置电压整合（ICP ）自动量程有动态范围>85dB （20 位 ADC sigma-delta ）振幅精度5%输入接头信号：4-针 Fischer ，102 型电源输入/电池充电：2-针 Fischer ，102 型转速：3-针 Fischer ，102 型信号处理测量参数测量类型振动总量、PeakVue 、频谱图、时域波形、相位、顺序归一化加速度、速度、位移、电压、用户指定范围（路径及非路径）频率范围DC 至最大 40kHz 整体测量轴承状态PeakVueFFT 分辨率100 – 6,400 线（路径），100-12,800 线（非路径）平均频谱、峰值保持报警振动总量和频谱图说明编码100 个说明编码（可选择 6-100）汉宁窗和矩形窗5% 准确度 > 10Hz 3Hz 至 40Hz 测量窗数据处理和保存微处理器MIPS存贮器OS 16 MB 闪存磁盘（用户数据）8 MB 闪存 数据显示频谱图、时间、振动总量从主机软件可下载多达 12 个频带参数电源电池尺寸定制可充电 NiMH1800 mAhr 可拆卸电池组电池充电过程中不丢失数据充电无需拆卸电池物理参数键盘密封耐化学腐蚀的弹性硅键盘，触觉触摸，字母和数字专用键上、下、右和左双重输入键，适用于右手和左手操作液晶屏1/4 VGA 单色触摸屏，240 像素 x 320 像素(57mm x 76mm) 可视尺寸186mm x 93mm (7.44” x 3.72”) 最窄处186mm x 134mm (7.44” x 5.36”) 最宽处重量700 克（1.51 磅）环境ATEX II 1G EEx ia IIC T4 (Ta -20°C 至 +50°C)CE 评级IP 评级IP 65（防尘防水）保存温度范围操作温度范围湿度0-80% 相对湿度，无冷凝-20°C 至 +60°C （-4°F 至 +140°F ）-10°C 至 +50°C （+14°F 至 +122°F ）EMC EN61000-6-4（发射）EN61000-6-2（敏感度）落地试验1m （3.3 ft ），符合 ATEX 规范通讯通讯RS-232主机软件AMS 设备管理平台机械设备管理 5.51 版及更高版本标准配件CSI 2125-IS 机械设备分析仪标准配件包括如下：CSI 2125-IS机械设备分析仪，单通道含路径和非路径测量固件CSI 2125-IS CD-ROM，包含固件、用户手册以及固件加载程序A212501-IS加速度传感器、ATEX (100mV/g)、顶部安装MHM-91503加速度传感器电缆、Fischer 四针、2m (6.6 ft) 盘型电缆，两针到 MIL MHM-91504AC/DC 信号电缆、Fischer 四针、2m (6.6 ft)、直型、到 BNCMHM-91505转速计电缆、Fischer 三针、2m (6.6 ft)、直型、到 BNCMHM-91500磁性基座，拉拔强度 20kgMHM-91507DC225-IS 电池组MHM-91508DC225-IS 电源适配器/充电器MHM-91515硬壳携带箱、双层 ABS 壳、泡沫填充、带电缆袋MHM-91518皮手带MHM-91519皮颈带MHM-91517橡胶护套MHM-91521DC225-IS 点触笔MHM-91502串口转USB 通讯适配器电缆选配附件部件号#说明A212501-IS加速度传感器、ATEX (100mV/g)、顶部安装MHM-91500磁性基座、拉拔强度 20kgMHM-91501磁性基座、拉拔强度 11kgMHM-91502USB 通讯适配器电缆串口MHM-91503加速度传感器电缆、Fischer 4 针、2m (6.6 ft) 盘型电缆、2 针到 Mil MHM-91504AC/DC 信号电缆、Fischer 4 针、2m (6.6 ft) 直型电缆、到 BNC MHM-91505触发电缆、Fischer 3 针、2m (6.6 ft) 直型电缆、到 BNCMHM-91506供 IS 区域使用的触发电缆MHM-91507DC225-IS 电池组©2012, Emerson Process Management该产品样品仅用于提供信息，我们会尽最大努力保证信息的准确性，但没有表明或者暗示所描述的产品或服务与实际完全一致。

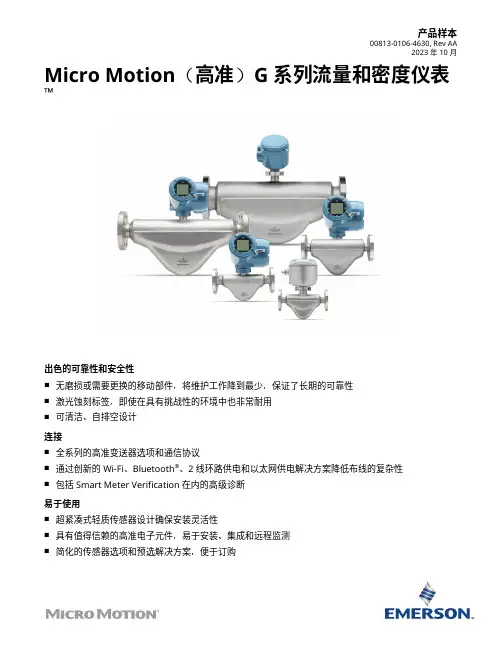

产品样本00813-0106-4630, Rev AA2023 年 10 月Micro Motion（高准）G 系列流量和密度仪表™出色的可靠性和安全性■无磨损或需要更换的移动部件，将维护工作降到最少，保证了长期的可靠性■激光蚀刻标签，即使在具有挑战性的环境中也非常耐用■可清洁、自排空设计连接■全系列的高准变送器选项和通信协议■通过创新的 Wi-Fi、Bluetooth®、2 线环路供电和以太网供电解决方案降低布线的复杂性■包括 Smart Meter Verification 在内的高级诊断易于使用■超紧凑式轻质传感器设计确保安装灵活性■具有值得信赖的高准电子元件，易于安装、集成和远程监测■简化的传感器选项和预选解决方案，便于订购G 系列科里奥利质量流量计和密度仪表2023 年 10 月测量原理作为科里奥利效应的实际应用，科里奥利质量流量计的工作原理是使得有介质流经的流量管发生振动。
尽管振动并非完整的圆形，仍形成了旋转坐标系统，从而引发科里奥利效应。
传感器将检测并分析流量管频率，相位差和振幅的变化。
具体的检测方法会因流量计设计不同而不同，这些被观测到的变化代表了流体的质量流量和密度。
密度测量测量管以其固有频率振动。
管道内流体质量的变化将导致管道固有频率发生相应的变化。
通过管道的频率变化来计算密度。
温度测量温度作为测量变量，可用作输出量。
此外，温度还可在传感器内部使用，以补偿温度变化对杨氏弹性模量的影响。
质量和体积流量测量测量管在力的作用下发生摆动，从而产生正弦波。
流量为零时，两根管道同相地发生振动。
有流量时，科里奥利力促使管道发生扭曲，从而引发相偏移。
测量正弦波之间的时差，此时差与质量流量成正比。
体积流量通过质量流量和密度测量结果来计算得到。
请观看此视频，详细了解科里奥利流量计如何测量质量流量和密度（单击链接，选择View Videos（查看视频））：https:// /en-us/automation/measurement-instrumentation/flow-measurement/coriolis-flow-meters。

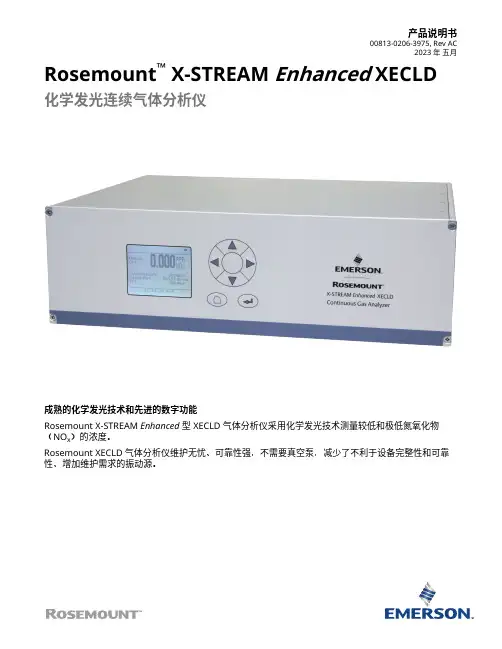

产品说明书00813-0206-3975, Rev AC2023 年 五月Rosemount™ X-STREAM Enhanced XECLD化学发光连续气体分析仪成熟的化学发光技术和先进的数字功能Rosemount X-STREAM Enhanced型 XECLD 气体分析仪采用化学发光技术测量较低和极低氮氧化物（NO x）的浓度。
Rosemount XECLD 气体分析仪维护无忧、可靠性强，不需要真空泵，减少了不利于设备完整性和可靠性、增加维护需求的振动源。
Rosemount XECLD2023 年 五月概述Rosemount XECLD 连续气体分析仪继承了经典款 CLD 分析仪久经考验的灵敏度与稳定性，又具备 Rosemount X-STREAM Enhanced型气体分析仪系列强大的数字通讯架构，因此可以快速准确地测量氮氧化物g（NO/NO2/NO x），而且测量的动态范围广（0 - 5 ppm 到 0 - 10,000 ppm ）。
Rosemount XECLD 连续气体分析仪开发基础是艾默生 Beckman 仪表首创的化学发光检测技术，此技术历经考验，非常成熟，至今仍是业内测量氮氧化物（NO x）的标准参考方法。
Rosemount XECLD 气体分析仪源自 Rosemount X-STREAM Enhanced型连续气体分析仪系列产品，它具有固态检测技术和完善的数字功能，包括无需额外安装软件即可连接远程分析仪的功能。
此功能更易于获取分析仪运行状况信息和可执行信息，以便设备工作人员用于改进各类排放检测和过程气体分析应用的可靠性、安全性和合规性。
具有很高可靠性的 Rosemount XECLD 连续气体分析仪采用新一代热电冷却化学发光检测器组件，测量性能非常稳定，使用寿命长。
Rosemount XECLD 连续气体分析仪的高可靠性和快响应性使之特别适合车辆与引擎排放认证试验、连续排放检测、燃烧效率以及纯度测量应用的过程控制。
结果更准确，诊断更容易CSI 5200 机械状态油液分析仪使用CSI 5200可对液压油和润滑油进行现场测试。
综合反馈油液的化学性质、污染状态和磨损状态，无需多种专门的分析仪器，避免长期依赖非现场的测试服务通过集成的实验操作，省去了专门为磨损颗粒分析制备显微样片的步骤符合ASTM 标准：ASTM D7416-08无形的腐蚀、污染、润滑不当、以及机械磨损是设备故障的主要根源。
测试润滑油是必要手段，但事实证明，送样品到异地实验室有时会延误时机、降低效率。
CSI 5200机械状态油液分析仪是多功能分析仪，专用于检测齿轮、泵、压缩机、透平机、发动机、液压系统和过程机械中存在的润滑油相关问题。
CSI 5200允许您在现场测试油液和润滑油，无需寄送样品到异地实验室，从而为您节省时间，切实有效地获得分析结果。
概述CSI 5200是迷你实验室的组成部分，该实验系统可提供全面的油液分析结果。
更短时间内获取精确的磨损颗粒分析CSI 5200通过对比新油与在用油油样的介电常数来分析油液化学性质的改变。
通过提高对小颗粒的灵敏度改进了艾默生有关铁质/非铁质分离的专利方法。
CSI 5200为激光颗粒计数改进了油样输入方式，降低了由于放置使大颗粒沉淀而漏检的机会。
通过将铁质颗粒、非铁质颗粒、大颗粒和小颗粒分离至单独的过滤样片，使磨损颗粒分析更快捷、更简便。
在测试过程中，每一步都会有仪器上的彩色的LED 和PC 屏幕说明给出提示，以免漏掉操作步骤。
测试过程大概需要8分钟。
测试结束后，即可使用AMS 设备管理组合—机械状态管理软件来查看和分析相关的记录数据。
AMS 机械状态管理软件能够通过多种预测性维护技术得出的数据对机械类和旋转类设备的状态进行诊断和预测，最终全面监测每个设备，提供更准确的诊断，从而发现潜在的设备问题。
第 2 页完整系统的组成部分CSI 5200是迷你实验室的组成部分，该实验系统可提供全面的油液分析结果，包括颗粒计数(ISO/NAS )、PPM 分布、铁质密度、油液化学性质、含水量、粘度以及详细的磨损颗粒分析。
CSI 2130 机械状态分析仪机械设备状态管理集数据采集、振动分析、激光对中和现场动平衡于一体内置智能系统支持一键调用分析专家功能模块化的设计提供了明确的功能扩展方向,您的投资可以得到有效保障数据上传到AMS Suite 设备健康管理平台,设备健康状态一览无余直观的操作简化了学习曲线,更快掌握应用紧凑、坚固的设计能够适应各种工厂环境CSI 2130机械状态分析仪的路径功能采用预定义设置采集所有待检设备数据,提供有关工厂设备健康状态的即刻反馈。
维修部门从来没有像现在这样要求缩减工作人员、降低成本。
在这种要求更高,人员和预算更少的情况下,维修人员不能再一味的等待下一次停机。
他们需要准确快速地识别故障的发展趋势,查找设备故障根源以修复设备。
一个有效的解决方案必须要易于操作—减少培训需求,同时要提供快速,可操作性强的信息帮助您优化维修计划。
Emerson 的CSI 2130机械状态分析仪就是基于这种需求而研发出来的。
概述V-2130-0323112011年10月产品资料机械设备状态管理数据采集时间 单位:秒该测量时间基于一台电机/风机组合,共16个测点,每个测点采集1600线的波形、频谱和10个分析参数CSI 2130除了是工业领先的振动数据采集仪以外,还能够提供以下功能:路径数据、动平衡和激光对中数据等都可以直接上传到AMS 设备管理组合：机械设备状态管理系统用于分析和报告。
AMS 机械设备状态管理系统集成了多种预测维修技术到同一个数据库中,包括:振动分析、油液分析、红外热成像、激光对中及现场动平衡。
由AMS 机械设备状态管理系统生成的报警可以自动输出到AMS 组合：设备性能管理系统中,并与工厂的其他设备报警集成在一起,工厂所有设备的健康状态可以一览无余。
Plantweb ®工厂管控网正是通过这些预测维修技术,提高工厂的有效性和可靠性。
高级振动分析交叉通道分析瞬态分析现场动平衡激光对中电机诊断更多的设备,更少的检测时间源自振动信号的复杂数据被整合成为设备状态信息,以简单易懂的彩色柱状图显示在屏幕上,还可一键察看详细的状态参数便于携带,持久使用小巧轻便—适合远距离携带 大彩屏显示—大屏幕、背景灯光、全彩显示,可以适合在任何地方使用。

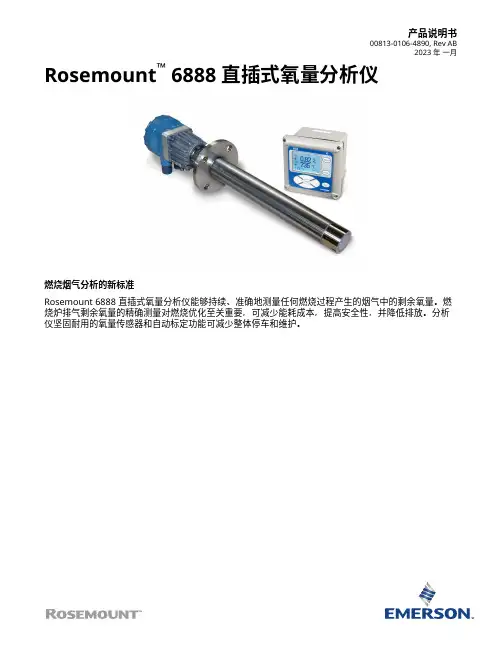

产品说明书00813-0106-4890, Rev AB2023 年 一月Rosemount™ 6888 直插式氧量分析仪燃烧烟气分析的新标准Rosemount 6888 直插式氧量分析仪能够持续、准确地测量任何燃烧过程产生的烟气中的剩余氧量。
燃烧炉排气剩余氧量的精确测量对燃烧优化至关重要，可减少能耗成本，提高安全性，并降低排放。
分析仪坚固耐用的氧量传感器和自动标定功能可减少整体停车和维护。
Rosemount 68882023 年 一月概述实践检验的性能与可靠性高级传感器诊断■提示标定的诊断功能。
■扩散器/过滤器堵塞诊断功能。
■还原条件下低氧诊断和 O2含量读数。
适应性■完全可现场维修，适应几乎所有现有的 O2含量锆头装置（Westinghouse World Class、Rosemount Oxymitter分竞争性 O2含量锆头装置）。
■可变锆头插入深度选项。
内容概述 (2)Rosemount 6888A 直插式氧量分析仪（一般场所） (3)Rosemount 6888C 直插式氧量分析仪（危险场所） (6)Rosemount 6888 Xi 远程分析仪（一般场所） (8)Rosemount SPS 4001B 自动标定设备（一般场所） (10)如何订购：完整的氧量分析系统 (11)技术规格 (12)尺寸 (15)2Rosemount 68882023 年 一月Rosemount 6888 Rosemount 6888A 直插式氧量分析仪（一般场所）Rosemount 6888A 直插式氧量分析仪是优化工业或大型商业锅炉、燃烧加热器或窑炉的一种解决方案。
Rosemount 6888A 可并入氧气微调系统，以提高工厂能效，降低能源成本。
它不仅能满足应用要求，安装、调试和操作也很简单。
为 Rosemount6888A 研发的传感器、扩散器和附件性能优越，使用寿命长，不惧恶劣的过程工况。
设备购买方必须提供产品材料、选件或组件的规格和选型。
