常用馈线头规格(带图纸)

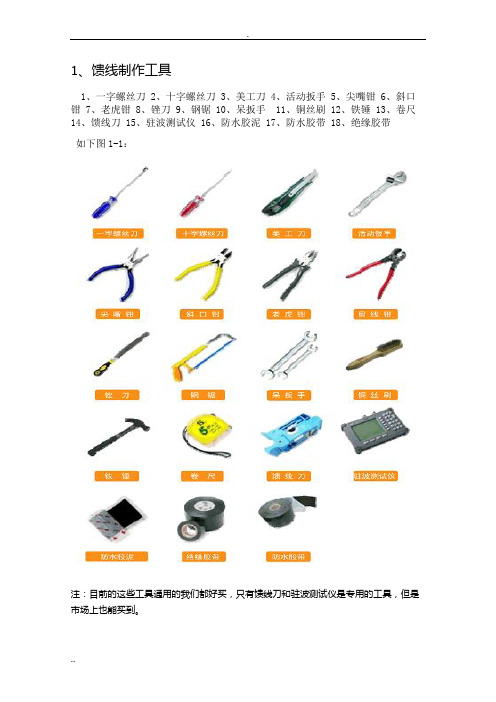

1、馈线制作工具1、一字螺丝刀2、十字螺丝刀3、美工刀4、活动扳手5、尖嘴钳6、斜口钳7、老虎钳8、锉刀9、钢锯 10、呆扳手 11、铜丝刷 12、铁锤 13、卷尺14、馈线刀 15、驻波测试仪 16、防水胶泥 17、防水胶带 18、绝缘胶带如下图1-1：注：目前的这些工具通用的我们都好买，只有馈线刀和驻波测试仪是专用的工具，但是市场上也能买到。

2、馈线的制作方法2.1目的和意义统一馈线施工人员在工程施工和维护抢修及整改工作中制作馈线接头的方法和提高馈线接头的制作工艺水平，避免因工具或认为原因导致的馈线系统驻波比过高，造成网络性能下降和引起隐形故障。

2.2馈线接头制作工具要求制作馈线接头必须使用专用的工具，专用的工具如图1-1所示。

2.3馈线接头制作要求▫馈线切口处内外导体必须平整光滑，不起毛刺，馈线内外导体表面不能有凹陷，绝缘层表面和内导体内不能残留有任何的金属碎屑。

▫街头必须拧紧，在馈线上用人手大力拧动，应不能出现松动的情况，接头连接处应紧密，间隙应不能大于0.5mm。

▫馈线皮切削处的内导体表面应无明显和深的切割或划痕。

▫接头包装内的所有配件不惜全部使用到位，不能遗漏和少装。

▫接头包封必须严密不进水。

▫驻波比测试小于1.1。

3、馈线接头制作基本步骤和方法3.1 准备制作馈线接头▫选取合适的长度和位置（15厘米）制作接头，将多余的馈线用细齿小手锯锯掉。

▫确定制作接头段的馈线没有弯曲的情况，必须是直的，对不直的部分需校直，校直段馈线的长度不小于15厘米，如图3-1所示。

图3-13.2 剥除馈线外皮及切割馈线如图3-2和3-3▫选择在将要制作接头馈线断口5mm处的一圈馈线波纹是波谷中央位置，用馈线切割刀在该处的馈线外皮进行环切，用手轻压馈线刀，按馈线切割刀旋转的方进行向旋转以恰好能切断馈线皮为佳，应尽量避免切伤馈线外导体。

▫使用馈线安全刀，从环切处开始向外将这小段馈线皮剥掉，剥削时，馈线安全刀刀刃应微微向上，避免划伤外导体表面。

N公头
D
转接器端是N母头，跳线端是N公头
E
这部分是做线的，不是什么头
F
避雷器侧是DIN母,跳线侧是DIN公

DIN公头
避雷器上是DIN母 头
DIN公头
跳线上是DIN公头 馈管上是DIN母头
避雷器的左边是 DIN公头，右边是 DIN母头
1
避雷器上是DIN 母头，跳线上是 DIN公头
2
耦合器的左边是 DIN母头，右边 是DIN公头
3
耦合器和避雷器 中间使用了2个转 接器实现DIN公 到DIN公的转接
DIN公转N母+N 公转DIN公

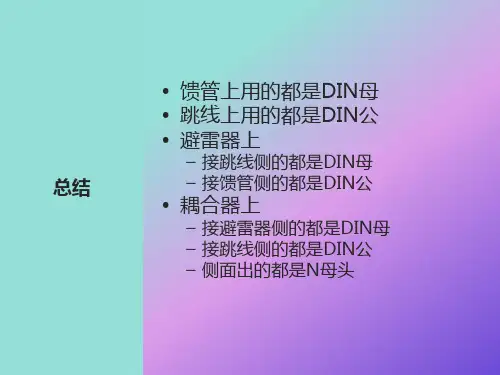

总结
• 馈管上用的都是DIN母 • 跳线上用的都是DIN公 • 避雷器上
– 接跳线侧的都是DIN母 – 接馈管侧的都是DIN公
• 耦合器上
– 接避雷器侧的都是DIN母 – 接跳线侧的都是DIN公 – 侧面出的都是N母头
DIN和N的外 形对照
DIN头 外形尺寸，直径在30－35mm左右；
N头 外形尺寸，直径在20－25mm左右；
4
显得非常复杂
馈管侧是DIN母，避 雷器侧是DIN公
避雷器侧是DIN母,跳线侧是DIN公
耦合器和避雷器中间使用了2个转接器实现DIN公到DIN
A
公的转接，因此显得复杂
DIN公转N母+N公转DIN公
B
由于安装空间的限制，必须使用弯头来实现，因此使用了 一个弯的N头转接器来实现从N公到N公的转接
C

阻燃跳线 1/2"N 型阻燃跳线（2 米） 1/2"DIN 型阻燃跳线（2 米） 1/2"N 型阻燃跳线（3 米） 1/2"DIN 型阻燃跳线（3 米） 1/2"N 型超柔阻燃跳线（2 米） 1/2"DIN 型超柔阻燃跳线（2 米） 1/2"N 型超柔阻燃跳线（3 米） 1/2"DIN 型超柔阻燃跳线（3 米）
354
注：射频电缆长度要根据实际情况适当增加余量，如塔到机房距离等。
单位 只 米 米 只
根
米
基站天馈系统附件配置示例——单管塔
配置前提条件：单管塔 45 米，3 个双极化天线（配 2 根主馈线）。
序Leabharlann 物品名称配置说明数量
1 上跳线
数量=馈线数
6
2 下跳线
数量=馈线数
6
3 7/8"连接器
数量=馈线数*2
直角弯头
N型公头
N型母头
DIN型公头
DIN型母头
- 10 -
基站建设、室内分布系统馈线辅材简介
转接器
为了将直接安装在电缆上的“连接器”与直接安装在接头之间的“转接器”区分开 来，我们人为地将广义的连接器划分成了狭义的“连接器”与“转接器”。
DIN型公头转N型公头
DIN型母头转N型公头
DIN型公头转N型母头
- 13 -
基站建设、室内分布系统馈线辅材简介
3.3 接地卡
用途：用于馈线的接地。 接地卡分为两种：室内接地卡、室外接地卡。 在安装室外接地卡时，要使用胶泥、胶带进行防水处理。
室内接地卡
室内接地卡（配 C 型压线鼻、接线盒） 室外接地卡：分为弹簧型、骨架型。
弹簧型室外接地卡（配胶泥、胶带）

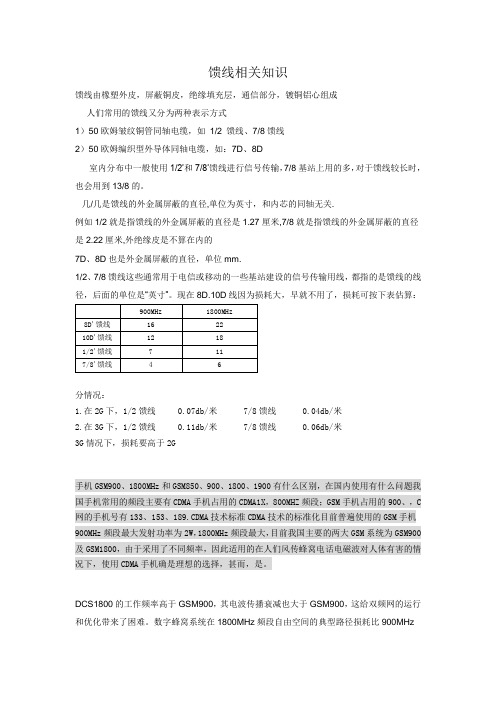

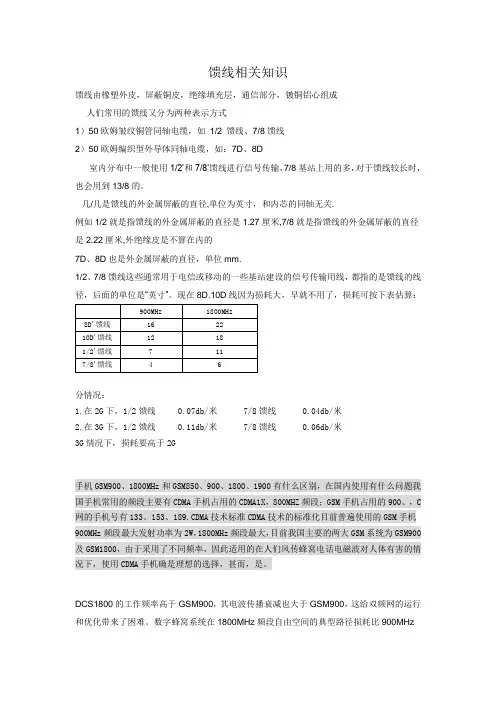

馈线相关知识馈线由橡塑外皮，屏蔽铜皮，绝缘填充层，通信部分，镀铜铝心组成人们常用的馈线又分为两种表示方式1）50欧姆皱纹铜管同轴电缆，如1/2 馈线、7/8馈线2）50欧姆编织型外导体同轴电缆，如：7D、8D室内分布中一般使用1/2’和7/8’馈线进行信号传输，7/8基站上用的多，对于馈线较长时，也会用到13/8的。

几/几是馈线的外金属屏蔽的直径,单位为英寸，和内芯的同轴无关.例如1/2就是指馈线的外金属屏蔽的直径是1.27厘米,7/8就是指馈线的外金属屏蔽的直径是2.22厘米,外绝缘皮是不算在内的7D、8D也是外金属屏蔽的直径，单位mm.1/2、7/8馈线这些通常用于电信或移动的一些基站建设的信号传输用线，都指的是馈线的线径，后面的单位是“英寸”。

现在8D.10D线因为损耗大，早就不用了，损耗可按下表估算：900MHz1800MHz8D'馈线162210D'馈线12181/2'馈线7117/8'馈线46分情况：1.在2G下，1/2馈线 0.07db/米 7/8馈线 0.04db/米2.在3G下，1/2馈线 0.11db/米 7/8馈线 0.06db/米3G情况下，损耗要高于2G手机GSM900、1800MHz和GSM850、900、1800、1900有什么区别，在国内使用有什么问题我国手机常用的频段主要有CDMA手机占用的CDMA1X，800MHZ频段；GSM手机占用的900、，C 网的手机号有133、153、189.CDMA技术标准CDMA技术的标准化目前普遍使用的GSM手机900MHz频段最大发射功率为2W，1800MHz频段最大，目前我国主要的两大GSM系统为GSM900及GSM1800，由于采用了不同频率，因此适用的在人们风传蜂窝电话电磁波对人体有害的情况下，使用CDMA手机确是理想的选择，甚而，是。

DCS1800的工作频率高于GSM900，其电波传播衰减也大于GSM900，这给双频网的运行和优化带来了困难。

宽度F 内圆直径E长度D内径C1OT1-3 5.7 3.113.52OT1-47.4 4.115.53OT1-59 5.1174OT1.5-36 3.1145OT1.5-47.1 4.115.46OT1.5-59.2 5.1187OT1.5-610.5 6.1198OT1.5-813.28.1249OT1.5-1015.510.425.511OT2.5-37.2 3.114.212OT2.5-47.5 4.11613OT2.5-59.1 5.11814OT2.5-610.7 6.119.215OT2.5-813.38.12416OT2.5-1015.510.42618OT4-48 4.11919OT4-59 5.119.220OT4-611.1 6.32221OT4-813.38.225.522OT6-48.1 4.11923OT6-58.3 5.12124OT6-611 6.22325OT6-8148.325.726OT6-101810.432国产圆型裸端头OT总长A 1.92.12.73.24.35556.27.1插入导线截面0.75-1 1.2-1.5 2-2.5 3-4型号编号尺寸5-627OT10-613 6.325.528OT10-8158.329.229OT10-101710.332.130OT10-121912.535.831OT16-613.8 6.43032OT16-816.28.330.833OT16-1018.810.535.834OT16-1220.812.539.9宽度F 内圆直径E长度D 内径C 1UT1-3 5.5 3.114.52UT1-4 6.8 4.1153UT1.5-3 5.5 3.114.54UT1.5-47 4.115.55UT1.5-58.5 5.1176UT1.5-610 6.119.57UT2.5-3 5.8 3.119.58UT2.5-47 4.1169UT2.5-58.5 5.11810UT2.5-610 6.12011UT4-47.5 4.11812UT4-58.5 5.119.513UT4-610.5 6.121.514UT4-813.38.12415UT6-484.119.5国产叉型裸端头UT总长A 2.73.25.671.82.210.55556.28.50.75-11.2-1.52-2.5 3-4型号编号尺寸8-1014-16插入导线载面16UT6-59.2 5.121.317UT6-610.5 6.122.518UT6-8 5-613.58.47 4.22519UT10-612 6.22520UT10-814.28.227.2d D L1d21SC1.5-5 1.5 1.8 3.75 5.2162SC2.5-4 4.2183SC2.5-5 5.2204SC4-5 5.25SC4-6 6.56SC6-5 5.27SC6-6 6.58SC10-6 6.59SC10-88.410SC16-6 6.511SC16-88.412SC25-6 6.513SC25-88.414SC35-88.415SC35-1010.516SC50-88.417SC50-1010.530353844总长L 2024264.25.6SC系列铜接线端头1313.5168.577991179.844.85.56.57.5910.812.52.43.13.855.77.28.5253550插入导线载面2.5461016 5-6 8-10型号编号尺寸d2BLD mm mm mmmm1RV1.25-3.2#4 3.2mm 5.717.82RV1.25-3.7S #6 3.7mm 5.717.83RV1.25-4S #8 4.3mm 6.620.14RV1.25-4L #8 4.3mm 821.55RV1.25-5#10 5.3mm 821.56RV1.25-6 1/4 6.5mm 11.627.57RV1.25-85/168.4mm11.627.58RV1.25-10 3/810.5mm 13.631.611RV2-3.2#4 3.2mm 6.617.812RV2-3.7S #6 3.7mm 6.617.815RV2-4S #8 4.3mm 6.62116RV2-4L #8 4.3mm 8.522.517RV2-5S #10 5.3mm 8.522.519RV2-6 1/4 6.5mm 1227.620RV2-85/168.4mm1227.621RV2-10 3/810.5mm 13.630.222RV3.5-4#84.3mm824.5圆型预绝缘端头蓝颜色红4.34.9美制螺栓号型号编号导线截面：2.5-4mm2(美国线规14-12) 最大电流:lmax=37A 尺寸导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=19A导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=27A23RV3.5-5S #10 5.3mm 824.524RV3.5-61/46.5mm1227.926RV5.5-3.7#6 3.7mm 7.221.427RV5.5-4S #8 4.3mm 7.221.428RV5.5-5#10 5.3mm 9.525.529RV5.5-6 1/4 6.5mm 1231.530RV5.5-8 5/168.4mm 1533.731RV5.5-10 3/810.5mm 1533.733RV5.5-121/213mm19.238.1d2BLD mm mm mmmm1SV1.25-3.2#4 3.2mm 5.721.24SV1.25-4S #8 4.3mm 6.421.25SV1.25-4M #8 4.3mm 7.221.26SV1.25-4L #8 4.3mm 8.121.27SV1.25-5S #10 5.3mm 8.121.28SV1.25-5L#105.3mm9.521.29SV1.25-6S 1/4 6.5mm 9.521.211SV2-3.2#4 3.2mm 5.721.212SV2-3.7S#63.7mm5.721.2黑黄颜色红叉型预绝缘端头美制螺栓号型号编号导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=48A尺寸导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=19A导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=27A 6.26.74.314SV2-4S #8 4.3mm 6.421.215SV2-4M #8 4.3mm 7.221.216SV2-4L #8 4.3mm 8.121.217SV2-5S #10 5.3mm 8.121.218SV2-5L#105.3mm9.521.219SV2-6S 1/4 6.5mm 9.521.2 4.9蓝21SV3.5-4#8 4.3mm 824.822SV3.5-5#105.3mm824.823SV3.5-6 1/4 6.5mm 122824SV5.5-3.7#6 3.7mm 8.325.225SV5.5-4S #8 4.3mm 8.325.227SV5.5-5#10 5.3mm 923.928SV5.5-6S 1/4 6.5mm 923.930SV5.5-85/168.4mm1430ldL mm mmmm 1BV1.250.5-1.515 4.42619A 红2BV2 1.5-2.515 5.12627A 蓝3BV5.5 4-615 6.82648A 黄8PVN1.250.5-1.58 4.41619A 红9PVN2 1.5-2.58 5.11627A 蓝10PVN5.54-68.56.820.548A黄长短全绝缘中间接头黑黄蓝6.26.7颜色最大电流导线截面编号导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=48A 尺寸导线截面:0.5-6mm2 最大电流:lmax=48A型号导线截面：2.5-4mm2(美国线规14-12) 最大电流:lmax=37A 4.9FLHDmm mm mm mm1PTV1.25-9 1.9192PTV1.25-10 1.9203PTV1.25-121.9224PTV1.25-13 1.9235PTV2-9 1.9196PTV2-10 1.9207PTV2-121.9228PTV2-13 1.9239PTV5.5-132.825.512.56.7黄针型裸端头(TZ型）针型预绝缘端头（TZ-JTK型）颜色红蓝4.34.910型号导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=48A 尺寸尺寸导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=19A导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=27A 编号10F L H D d mmmm mmmmmm1PTN1.25-9 1.913.82PTN1.25-10 1.914.83PTN1.25-12 1.916.84PTN1.25-13 1.917.85PTN2-9 1.913.86PTN2-10 1.914.87PTN2-121.916.88PTN2-13 1.917.89PTN3.5-10 2.814.810PTN3.5-13 2.819.811PTN5.5-132.819.865.63.4BdDLH mm mm mm mm mmmm1FDD1.25-1100.3 3.8 1.7 3.8194FDD1.25-1870.355.61.73.8196FDD1.25-2500.47.4 1.7 3.821母型预绝缘接头101.72.3354.84.86材料厚度尺寸导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=10A导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=15A编号型号导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=19A导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=27A导线截面：2.5-4mm2(美国线规14-12) 最大电流:lmax=48A 导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=27A编号型号 3.44.18FDD2-1100.3 3.8 2.3 4.31910FDD2-1870.355.62.34.31912FDD2-2500.47.4 2.3 4.32114FDD5.5-2500.47.43.45.72514BdDLHmm mm mm mm mm1MDD1.25-110 2.8 1.7 4.317.7103MDD1.25-1874.751.74.320105MDD1.25-250 6.35 1.7 4.321106MDD2-1874.752.34.320108MDD2-250 6.35 2.3 4.321109MDD5.5-2506.353.45.72513黄WLFC公型预绝缘接头片形预绝缘端头蓝10颜色红颜色导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=15A 导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=24A 尺寸编号型号导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=24A 尺寸导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=10A编号型号1DBV1.25-10 2.320102DBV1.25-11321113DBV1.25-14324144DBV1.25-18 2.328185DBV2-9 2.81996DBV2-18 2.328187DBV5.5-102.822.5106.7黄bDdHLmm mm mm mm mm1MPD1.25-1564 2.7 1.71021红2MPD2-15643.32.310213MPD2-1955 3.3 2.310214MPD5.5-1564 4.5 3.414255MPD5.5-19554.53.41425子弹型公预绝缘端头子弹型母预绝缘端头颜色蓝黄红蓝4.34.9导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=24A尺寸尺寸导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=10A导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=15A编号型号b D d F L mm mm mm mm mm1FRD1.25-1564 2.7 1.77.323红2FRD2-15643.32.37.323.83FRD2-1955 3.3 2.37.323.84FRD5.5-1564 4.5 3.47.325.55FRD5.5-19554.53.47.325.5WBDdLmm mm mm mm mm1FDFN1.25-110 6.2 3.24 1.7202FDFN1.25-1877.8541.7203FDFN1.25-2509.3 6.64 1.722.54FDFN2-110 6.2 3.2 4.5 2.3205FDFN2-1877.854.52.3226FDFN2-2509.3 6.6 4.5 2.3247FDFN5.5-1877.85 5.7 3.423.88FDFN5.5-2509.36.65.73.425.5母全预绝缘接头黄颜色红蓝黄颜色蓝导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=10A导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=15A 导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=24A 导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=10A导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=15A 导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=24A 尺寸编号编号型号型号WFDCLmm mm mm mm mm1MDFN1.25-250 6.357.74 1.723红2MDFN2-250 6.357.7 4.5 2.324蓝3MDFN5.5-2506.357.76.33.425黄公全预绝缘接头颜色导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=24A 尺寸导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=10A导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=15A 编号型号。

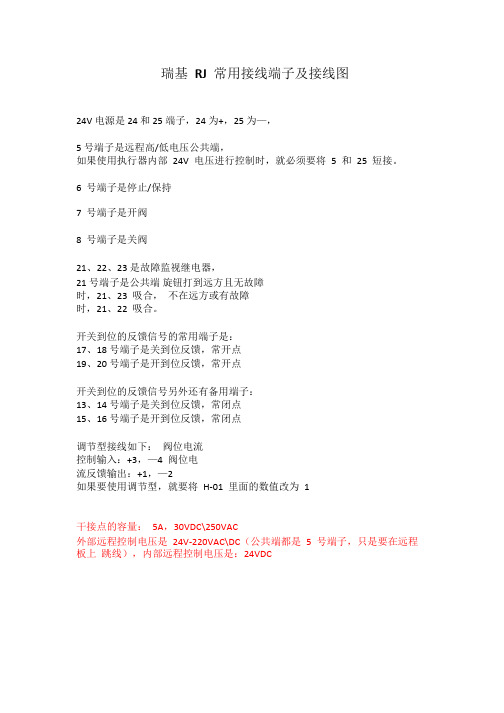

瑞基RJ常用接线端子及接线图24V 电源是 24 和 25 端子，24 为+，25 为—，5 号端子是远程高/低电压公共端，如果使用执行器内部24V电压进行控制时，就必须要将5和25短接。

6号端子是停止/保持7号端子是开阀8号端子是关阀21、22、23 是故障监视继电器，21 号端子是公共端旋钮打到远方且无故障时，21、23吸合，不在远方或有故障时，21、22吸合。

开关到位的反馈信号的常用端子是：17、18 号端子是关到位反馈，常开点19、20 号端子是开到位反馈，常开点开关到位的反馈信号另外还有备用端子：13、14 号端子是关到位反馈，常闭点15、16 号端子是开到位反馈，常闭点调节型接线如下：阀位电流控制输入：+3，—4阀位电流反馈输出：+1，—2如果要使用调节型，就要将H-01里面的数值改为 1干接点的容量：5A，30VDC\250VAC外部远程控制电压是24V-220VAC\DC（公共端都是5号端子，只是要在远程板上跳线），内部远程控制电压是：24VDC控制室执行器24关闭8打开7255 图1-1 点动式打开/关闭控制，执行器可以停在中途任意位置外部电源直流正控制室执行器端或交流线关闭8打开外部电源直流负7 端或交流线5图1-4点动式打开/关闭控制，电动执行器可以停在中途任意位置控制室执行器246关闭8打开7255图1-2保持式打开/关闭控制，行程可逆，但不能停在中途位置（在菜单H-08中，ESD必须设为ESD无效（2））控制室执行器24停止/保持6关闭8打开7255图1-3保持式打开、关闭、停止控制（在菜单H-08中，ESD必须设为ESD无效（2））外部电源直流正控制室执行器端或交流线关闭8打开76 外部电源直流负端或交流线5 图1-5保持式打开／关闭控制，行程可逆，但不能停在中途位置（在菜单H-08中，ESD必须设为无效）外部电源直流正控制室执行器端或交流线关闭8停止/保持打开76外部电源直流负端或交流线5图1-6保持式打开、关闭停止控制（在菜单H-08 中，ESD 必须设为无效（2））。

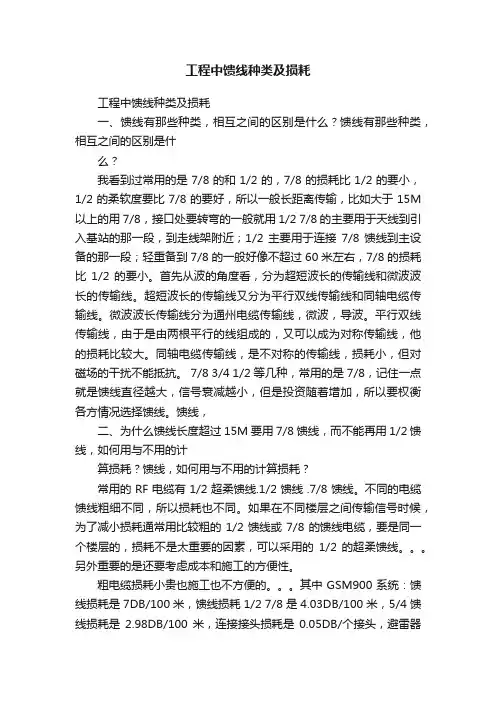

工程中馈线种类及损耗工程中馈线种类及损耗一、馈线有那些种类，相互之间的区别是什么？馈线有那些种类，相互之间的区别是什么？我看到过常用的是 7/8 的和 1/2 的，7/8 的损耗比 1/2 的要小，1/2 的柔软度要比 7/8 的要好，所以一般长距离传输，比如大于 15M 以上的用 7/8，接口处要转弯的一般就用 1/2 7/8 的主要用于天线到引入基站的那一段，到走线架附近；1/2 主要用于连接7/8 馈线到主设备的那一段；轻重备到 7/8 的一般好像不超过 60 米左右，7/8 的损耗比1/2 的要小。

首先从波的角度看，分为超短波长的传输线和微波波长的传输线。

超短波长的传输线又分为平行双线传输线和同轴电缆传输线。

微波波长传输线分为通州电缆传输线，微波，导波。

平行双线传输线，由于是由两根平行的线组成的，又可以成为对称传输线，他的损耗比较大。

同轴电缆传输线，是不对称的传输线，损耗小，但对磁场的干扰不能抵抗。

7/8 3/4 1/2 等几种，常用的是 7/8，记住一点就是馈线直径越大，信号衰减越小，但是投资随着增加，所以要权衡各方情况选择馈线。

馈线，二、为什么馈线长度超过 15M 要用 7/8 馈线，而不能再用 1/2 馈线，如何用与不用的计算损耗？馈线，如何用与不用的计算损耗？常用的 RF 电缆有 1/2 超柔馈线.1/2 馈线 .7/8 馈线。

不同的电缆馈线粗细不同，所以损耗也不同。

如果在不同楼层之间传输信号时候，为了减小损耗通常用比较粗的 1/2 馈线或 7/8 的馈线电缆，要是同一个楼层的，损耗不是太重要的因素，可以采用的1/2 的超柔馈线。

另外重要的是还要考虑成本和施工的方便性。

粗电缆损耗小贵也施工也不方便的。

其中 GSM900 系统：馈线损耗是 7DB/100 米，馈线损耗 1/2 7/8 是 4.03DB/100 米，5/4 馈线损耗是2.98DB/100 米，连接接头损耗是0.05DB/个接头，避雷器损耗约 0.5DB。

10
c.把冷压管和热缩管套到馈线上面。
11
d.用剥线刀剥去外被层，长度约10mm。
注意点： 只剥去外被层，剥线刀捏 起来不可以太用力，不然 会把编织层切断。
12
剥好的线如图
注意点： 先套好冷压管和热缩管， 再切去外皮会比较容易。 否则铜编织层散开了， 冷压管就不太好套了。
13
e.把需要的型号的接头插上去，尾部插进铜编织层下面。 注意点： 外部的铜编织层是由很多 细铜丝组成的，要留意 不要跟里面的铜导线碰 到一起，导致短路。
20
7
剥完了如图所示：
8
b. 用尖嘴钳夹住所需的芯头，放在电烙铁 上加热，给内孔上锡。 注意点：1.用尖嘴钳夹芯头的时候， 尤其是母头，要轻，不然 会把芯头夹扁。 2.上锡的时候尽量不要把锡 水沾到芯头的外表面。
9
c.把剥完的馈线导线塞到芯头的孔里焊起来。
注意点: 1.焊接过程中，导线接触 电烙铁的时间不可以过长 否则PE层会软化或融化。
b.外螺纹sma接头
3
2.按照导线连接头的形状来分： a.公头sma接头
b.母头sma接头
4
二：TNC型接头
同样：TNC接头也分为外螺纹和内螺纹，公头和母头。 分别是外螺纹公头，外螺纹母头，内螺纹公头，内螺纹母头。
5
三.N型接头：
N型接头 常用的分别是外螺纹母头，内螺纹公头。
6
馈线接法： 1.准备工作：材料：馈线、热缩管、冷压管、所需要制作的接头及芯。 工具：电烙铁、焊锡丝、焊膏、热风枪、尖嘴钳、冷压管压钳 剥线刀、美工刀。 2.步骤： a. 用剥线刀第一格剥去馈线的外被层、 编织层、和铝箔层，长度约为8mm。 再用剥线刀第三格剥去PE绝缘层。 长度约为5mm-6mm。 注意点：1.剥表皮的时候要转刀不要转线 2.编织层和铝箔层要一次性剥 到底，不要剥两次，不然铜丝 很细不容易断，接出来的线会 比较难看。 3.剥PE层的时候不可太用力， 以免划断内部导线。

移动通信天馈系统天馈系统是移动通信系统的重要组成部分，其性能优劣对整体移动通信质量的影响至关重要。

根据移动网运行质量统计结果分析,造成移动通信质量指标下降的主要原因来自天馈系统（约占一半以上），而在天馈系统中最为重要的指标就是匹配。

因此，我们在无线网络建设和日常维护中，必须高度重视对天馈系统性能的检查，减小天馈系统器件间不匹配对系统的影响，最大限度发挥天馈系统的性能。

一、基站天馈系统组成及匹配原理基站天馈系统分为天线和馈线系统。

天线本身性能直接影响整个天馈系统性能并起着决定性作用；馈线系统在安装时匹配好坏，直接影响天线性能的发挥。

1.基站天馈系统的组成图1是基站天馈系统示意图，其组成主要包括以下几部分：(1)天线，用于接收和发送无线信号，常见的有单极化天线、双极化天线和全向天线；(2)室外跳线，用于天线与7/8〞主馈线之间的连接，常用的跳线采用1/2″馈线，长度一般为3m(3)主馈线，目前用于移动基站的馈线主要有7/8″馈线、5/4″馈线、15/8″馈线；(4)接头密封件，用于室外跳线两端接头（与天线和主馈线相接）的密封，常用的材料有绝缘防水胶带（3M2228）和PVC绝缘胶带（3M33+）；(5)室内超柔跳线，用于主馈线（经避雷器）与基站主设备之间的连接，常用的跳线采用1/2〞超柔馈线，长度一般为2～3m；(6)其他配件，主要有接地装置（7/8〞馈线接地件）、7/8〞馈线卡子、走线架、馈线过窗器、防雷保护器（避雷器）、各种尼龙扎带等。

2.匹配原理所谓匹配就是馈线终端所接负载阻抗Ｚ等于馈线特性阻抗Ｚ。

匹配原理是在传输系统中的阻抗不连续处引入匹配设备，在原来的不连续的基础上而引入另一种不连续性，使它产生的反射波，正好与原来的反射波干涉抵消，从而达到阻抗匹配。

当使用的终端负载是天线时，如果天线振子较粗，输入阻抗随频率的变化就较小，容易和馈线保持匹配，这时振子的工作频率范围就较宽。

反之，则较窄。

在实际工作中，天线的输入阻抗还会受周围物体存在和杂散电容的影响。

主馈线接头的制作注意：馈线接头的制作是天馈安装工程中的重要环节，制作质量好坏，直接影响设备运行和网络质量。

安装刀具比较锋利，需正确使用，避免伤及人体。

a)常用馈头制作刀具如图1所示。

图1 7/8″馈线刀b)将安装接头一端的馈线约150 mm 取直，用安全刀具把距端口50mm 处馈缆外皮切割并剥掉。

c)把馈缆放入切割工具（EASIAX）的槽口里，在主刀片后部保留4 个波纹长度，合上刀具护盖把柄，因为刀具的位置由馈线外部铜导皮波纹所确定，主刀片应正好对准馈线一个波纹的中间波峰处。

d)按刀具上标出的旋转方向旋转刀具，直到刀具的护盖把柄全部合拢，使得馈线内外铜导体全部割断；同时后面辅助小刀片会将馈线外部塑料保护套割断。

如图2所示。

图2 用刀具切割馈线e)检查尺寸是否合适。

如图3 所示。

图3 馈线切割尺寸检查f)将馈头前面部分和后面部分分开，并将馈线插入后部，直到后部和馈线第一个波纹接触。

g)用刀具自带的扩管器插入馈线，顶牢，左右旋转，使得馈线外部铜导体张开。

顶住馈头后部。

如图4所示。

图4 用扩管器张开馈线外导体h)检查有没有多余的铜屑残留。

检查外铜皮应均匀扩张，无毛刺。

用手向外拉动馈头后部，馈头后部不得从馈线上滑脱。

如不符合要求，应重新制作。

i)将馈头前部和后部相连接，如图5所示。

图5 馈头前部和后部连接j)馈头前部拧到位后，用合适的扳手握牢、固定前部馈头，并保持前部馈头不与馈线有相对转动，用扳手拧动馈头后部分，直至牢固。

如图6 所示。

图6 馈头前部和后部固定（4）连接主馈线和天线跳线主馈线吊装至铁塔并固定后，连接主馈线和天线跳线接头。

连接完成后，要进行接头防水处理。

1/2″跳线和馈线的连接与密封步骤如下。

a)将天线跳线与主馈线接头连接并拧紧。

b)对接头进行防水密封处理。

接头连接好后，按照接头旋紧的方向以半重叠方式在接头上缠绕一层电气绝缘胶带，缠绕长度超出接头尾部10 mm，缠绕时应施以足够拉力。

缠绕防水自粘胶带时，先从接头连接处较低的地方开始，用少量胶带填充低洼部分。

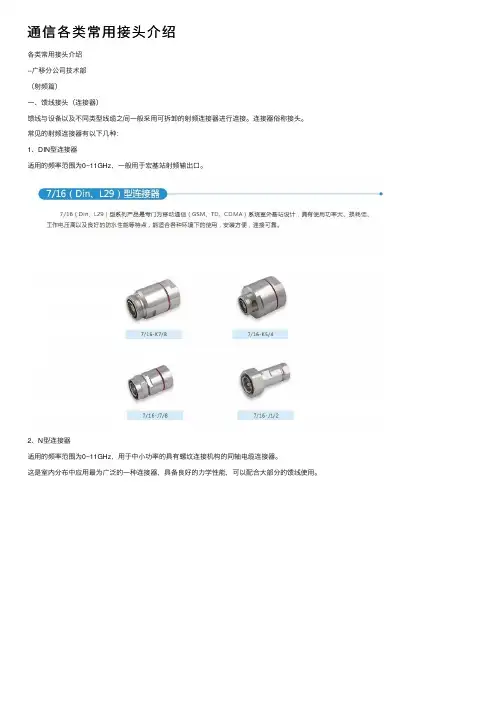

通信各类常⽤接头介绍各类常⽤接头介绍--⼴移分公司技术部（射频篇）⼀、馈线接头（连接器）馈线与设备以及不同类型线缆之间⼀般采⽤可拆卸的射频连接器进⾏连接。

连接器俗称接头。

常见的射频连接器有以下⼏种：1、DIN型连接器适⽤的频率范围为0~11GHz，⼀般⽤于宏基站射频输出⼝。

2、N型连接器适⽤的频率范围为0~11GHz，⽤于中⼩功率的具有螺纹连接机构的同轴电缆连接器。

这是室内分布中应⽤最为⼴泛的⼀种连接器，具备良好的⼒学性能，可以配合⼤部分的馈线使⽤。

3、BNC/TNC连接器BNC连接器适⽤的频率范围为0~4GHz，是⽤于低功率的具有卡⼝连接机构的同轴电缆连接器。

这种连接器可以快速连接和分离，具有连接可靠、抗振性好、连接和分离⽅便等特点，适合频繁连接和分离的场合，⼴泛应⽤于⽆线电设备和测试仪表中连接同轴射频电缆。

TNC连接器TNC连接器是BNC连接器的变形，采⽤螺纹连接机构，⽤于⽆线电设备和测试仪表中连接同轴电缆。

其适⽤的频率范围为0~11GHz。

4、SMA连接器适⽤的频率范围为0~18GHz，是超⼩型的、适合半硬或者柔软射频同轴电缆的连接，具有尺⼨⼩、性能优越、可靠性⾼、使⽤寿命长等特点。

较长应⽤于AP、设备modem中的⼩天线中以及主机内部连线。

但是超⼩型的接头在⼯程中容易被损坏，适合要求⾼性能的微波应⽤场合，如微波设备的内部连接。

5、反型连接器通常是⼀对连接器：阳连接器采⽤内螺纹联接，阴连接器采⽤外螺纹联接，但有些连接器与之相反，即阳连接器采⽤外螺纹联接，阴连接器采⽤内螺纹联接，这些都统称为反型连接器。

例如某些WLAN的AP设备的外接天线接⼝就采⽤了反型SMA连接器。

⼆、转接头（转接器）⽤于连接不同类型接头，常⽤的有双阴头（⽤于两根馈线的对接等）、直⾓转接头（⽤于施⼯中避免转弯造成馈线损坏）、7/16转接头（⽤于基放等设备中DIN接头和N型头的对接）。

部分图解如下：三、馈线平常⽤到的主要有普通电缆（8D,1/2”，1/2”超柔，7/8，7/16”，13/8”）和泄漏电缆（13/8”，5/4”），8D,1/2”超柔馈线，柔软度⾼，因此主要⽤作跳线，个别情况在建筑结构复杂区域过弯，相对信号损耗较⾼。

在无线通信工程的施工中，经常需要把各种不同型号的高频插头与馈线进行连接，而连接工艺正确与否直接关系到通信质量的好坏及通信系统的长期稳定性，因此这是一项十分重要的技术性工作。

高频插头的种类有很多，下面我们就向大家介绍几种常用的高频插头与馈线的焊接方法：一、L16J的焊接方法：L16J高频插头常用于连接带L16K高频插头的设备（如图一），要注意的是L16J有分别适用于50-5/ 50-7/ 50-9等规格的馈线，必须对号入座。

图一图二1、要准备的工具（见图二）：①. 三用表；②. 尖嘴钳；③. 斜口钳；④. 鳄鱼钳；⑤. 扳手；⑥. 50W以上烙铁；⑦. 刀片2、焊接步骤：①.将L16J高频插头拆开，分别将封口螺母、金属薄垫片、橡皮垫圈以先后顺序放进馈线（见图三）；图四图三②.用刀片在馈线头部将外表皮裁去约1cm长，并注意不要割伤屏蔽层。

把另一厚的金属垫片套入馈线去皮部分根部并用露出的屏蔽网全面压住，再用插入式垫片插入屏蔽网内层，可用尖嘴钳用力将垫片压到底（见图四）；③.用刀片把裸露在外的发泡绝缘材料去掉后套入绝缘小垫片；④.将内芯针头斜插在有小孔的木条上，用烙铁加热空心针体外部，数秒后把焊锡丝伸入空心针体内部，使内壁有适量被溶解的焊锡，迅速把馈线露出内芯的一头插入空心针体内（见图五），之后移去烙铁使空心针体迅速降温。

用斜口钳去除溢出的多余焊锡后将厚绝缘柱套在空心针体外，注意小凹面向里并压紧；⑤.最后将高频插头外壳套入并与封口螺母旋紧，用鳄鱼钳和扳手（见图六）；⑥.高频插头焊接完成后应用三用表检查是否有短路和开路的现象。

图五图六二、Q9高频插头与馈线连接的焊接方法：Q9头常用于连接带Q9K高频插头的设备，要注意Q9有分别适用于50-5/ 50-7等规格的馈线，不要搞错。

1.要准备的工具：①.50W以上烙铁；②.三用表；③.鳄鱼钳；④.扳手；⑤.斜口钳；⑥.尖嘴钳；⑦.刀片2.①.将Q9头拆开，分别将封口螺母、金属薄垫片、橡皮垫圈以先后顺序套进馈线；②.用刀片在馈线头部将外表皮裁去约1cm长，并注意不要割伤屏蔽层。

WLAN知识一、馈线1、是英寸，1/2和7/8英寸，指馈线的直径。

一英寸大概2.5厘米。

1/2馈线，就是直径比较小，线比较细的那种；7/8馈线，就是直径比较大，线比较粗的那种，7/8馈线的价格差不多是1/2的两倍；GSM900 1/2馈线100米损耗大概是7dB，7/8馈线100米损耗大概是4dB,3G 1/2馈线100米损耗大概是11dB，7/8馈线100米损耗大概是7dB。

三、合路器在通信系统中：合路器主要用作将多系统信号合路到一套室内分布系统。

在工程应用中，需要将800MHZ的C网和900MHz的G 网两种频率合路输出。

采用合路器，可使一套室内分布系统同时工作于CDMA频段和GSM频段。

又如在无线电天线系统中,将几种不同频段的(如145MHZ与435MHZ)输入输出信号通过合路器合路后,用一根馈线与电台连接,这不仅节约了一根馈线,还避免了切换不同天线的麻烦。

原理：将信号手机的收信和发信组合到一根天线上。

在GSM系统中，由于收发不在同一时隙，因此手机可以省去用于隔离收发的双工器，而只需使用简单的收发合路器就可以将发信、收信信号组合到一根天线上而不会互相干扰。

对接收电路，天线将信号接收下来，通过合路器进入接收通道，与接收本振信号（即频率合成器产生的接收VCO信号）混频，将高频信号变成中频信号，再进行信号的正交解调，产生接收I、Q信号；然后再进行GMSK （高斯滤波最小频移键控）解调，把模拟信号转变为数字信号，之后送入基带处理单元。

对发射电路，由基带部分送来TDMA帧数据流（速率为270.833kbit/s）进行GSMK调制形成发射I、Q信号，再送到发信上变频器调制到发射频段，通过功率放大后经合路器由天线发射出去。

频率合成器为发射和接收单元提供变频所必需的本振信号，采用锁相环技术来稳定频率，它从时钟基准电路获得频率基准。

时钟基准电路一般为13MHz时钟，一方面为频率合成电路提供时钟基准，另一方面给逻辑电路提供工作时钟。

卫星馈线F头的制作和馈线的连接我这么说没有什么异议吧：）确实制作F头和馈线的连接应该是卫视最基础的入门功夫，当然也很简单。

说说我的做法吧，制作了很多次了，简单易操作，连接牢固可靠，工具简单，值得推广。

一、工具：铅笔刀，我用的这种是一角钱一把的，别太贵了，浪费。

钳子一把：鲤鱼钳、尖嘴钳、老虎钳均可。

如果你的手劲够大，也可以不用。

二、耗材：馈线、线路连接器、F头（注意分清，这个东西有两种标准，互不通用。

英制和公制，制作前必须搞清楚你要连接的设备是否可用。

）
步骤：一、首先进行F头的安装，将馈线头取齐，把铅笔刀打开，稍用力压在据馈线头1.5厘米处，360度转动铅笔刀二至三圈，将馈线的外皮旋转取下。

注意别用力过猛，以免伤及馈线中心的粗铜线。

此步骤完成后，应该将屏蔽层的完全割断，并仔细检查是否中心线短路。

三、将F头的螺母用钳子夹住，用力插入馈线屏蔽层，至完全深入。

同理制作另一个F头，制作完成后将二者相互连接即可。
