二、主要应用区域
大空间建筑的火灾类型主要是A类（固体物质
火灾），火灾过程多以烟为先，因此线型光束感 烟火灾探测器就适用于此类大空间场所火灾探测。 在火灾发生时，产生的烟雾和早期火焰，很容易 被探测器探测到，然后发出警报，从而达到快速 保护建筑的作用，使人民的生命财产安全得以保 障。
信工学院E211
三、 探测原理
线型光束感烟火灾探测器是利用烟雾粒子对光 线传播发生遮挡的原理制成的。当探测器中的光
发生器产生一束一定强度的单色平行光通过火灾

线型光束图像感烟火灾探测器The manuscript was revised on the evening of 2021线型光束图像感烟火灾探测器1、概述线型光束感烟火灾探测器（简称光截面探测器），是一种智能型感烟火灾探测器，采用光截面图像感烟火灾探测技术，适用于大空间和其它特殊空间场所。

它可对被保护空间实施任意曲面式覆盖，具有分辨发射光源与干扰光源的能力。

由发射器和接收器组成，使用时每只接收器可对应多只发射器，发射器的数量根据现场情况确定。

光截面探测器采用非接触式探测，具有防尘、防潮、防腐蚀功能，对环境因素适应能力强（灰尘、潮湿、温度、一般腐蚀性气体或防爆场所等），可用于环境恶劣的工业场所。

以科大立安LA100型火灾安全监控系统为例，其探测器型号有：LIAN-GM030、LIAN-GM060、LIAN-GM100。

2、外形图及尺寸3、技术规格4、设计选型设计中选用光截面火灾探测器时，遵循如下的原则进行：根据实际探测距离L，从技术规格表中选择适当型号的探测器；根据探测器的保护角度，确定光截面接收器的布置方法和数量；根据相应的距离因子（K1、K2 ），计算探测器的视场范围；水平视场范围：D h = L * K1 ；垂直视场范围：D v = L * K2；根据发射器的间距d不超过10米的原则，计算发射器的数量n ，n = （D / d） + 1，如计算值为小数，按四舍五入取整；单层安装时，发射器的数量：n = （D h / d） + 1；在高度大于12m时，宜采用二层安装。

例如，如图3-4所示，如果现场的实际距离为70米，则接收器和发射器的型号为GMR100和GMT100，接收器的视场范围D h=70 * =28m，（D h / d）+1=（28/10）+1=，则发射器的数量n为4只。

5、安装与接线接线每只发射器接入一根电源线。

每只接收器接入一根视频同轴线缆和一根电源线。

基本安装方式发射器与接收器相对安装在保护空间的两端。

7
7. 选择功率模式
• 在 ‘Hi A’（高电流）模式（默 认）下，正常操作过程中，系 统电流在连接一个探测器时为 5.5 毫安，连接两个探测器时为 8毫安。在激光瞄准、自动对 准、手动对准和原始位置功能 时，系统电流为 36 毫安。
• 在 ‘Lo A’（低电流）模式（通过 系统控制器设置菜单选择）下， 系统电流在所有操作模式中均 为 5.5 毫安或 8 毫安。探测器在 对准、激光瞄准过程中和原始位 置的移动较慢，因此，如果有电 流，建议将系统设置为 ‘Hi A’（ 高电流）。
清除锁定火灾时，应向外部复位端施加 5-40 伏电压，输入密码，或循环通电 20 秒
13
19. 清洁系统
系统可以通过更改补偿级别来自动补偿堆积的灰尘。 不过，建议使用无毛软布定期清洁探测器镜头和反射棱镜。 如果个别探测器补偿级别在数天内保持在 130 以上，则表示该探测器需要进行清洁。 清洁之前，应断开系统与消防控制板的连接。 清洁后，检查系统能否正常工作： 如果信号强度在 92% 与 108% 之间 - 让系统补偿恢复至 100%（这不应超过 12 小时） 如果信号强度高于 108% - 降低补偿级别，直到信号强度处于 92% 与 108% 之间，并等待系统补偿恢复至 100% 如果信号强度低于 92% - 执行激光瞄准、自动对准和设置。
火灾延迟 （延迟 1） 不得少于故障 延迟（延迟 2）
18. 锁定/非锁定模式
在锁定模式中，系统在清除火灾后仍处于火灾条件。而在非锁定模式中，系统会在清除火灾后自 动返回正常条件。
（为系统而不是单个探测器进行设置）
非锁定
锁定
使用 在探测器菜单上的图标间移动， 直至显示图表和钟状图标
• 使用
移动激光以尽可能靠近反射器

线型光电感烟探测器
结构示意图
实物图
发射单元为红外发光二极管，光源电路为脉冲状态，频率在30-50Hz，
在此范围内，可抑制低频干扰信号，也可降低电源功耗。光线经透镜
汇聚成平行光束；
接收单元光敏器件多为硅光敏二极管，接收单元透镜将平行光束聚焦 在光敏器件的光敏面上。
19
光电型感烟探测器
线型光电感烟探测器
微粒 灰尘、水蒸气
高温发光 压力波动
电焊、太阳 光、高温体
电风扇、空 调
5
火灾烟雾属性特征
6
火灾烟雾的属性特征
火灾烟雾(烟气)定义
燃烧产生的由多相物质组成的气溶胶(aerosol)， 通常包括可燃物热解或燃烧产生的气相燃烧产物、 卷吸进去的大量空气、未完全燃烧的液、固相分 解物和微小颗粒。《热灾害实验诊断方法》
Smoke. The airborne solid and liquid particulates and gases evolved when a material undergoes pyrolysis or combustion, together with the quantity of air that is entrained otherwise mixed into the mass.（NFPA 92B 2000Edition)
8
离子型感烟探测器
离子感烟探测器基本原理 双源双室离子感烟探测器
9
离子型感烟探测器
离子感烟探测器基本原理
I
IS III
II
I称欧姆定律区,II称中间
I
区,III称饱和电流区
工作原理图（双极电离室）
0
工作曲线图（工作在I区） U

线型光束感烟火灾探测器工作原理线型光束感烟火灾探测器，听上去就像是高科技的玩意儿，其实它的工作原理一点也不复杂。

想象一下，一个优雅的光束像舞者一样在空气中划过，突然，有什么东西挡住了它的路。

哎呀，火灾来了！这种探测器就像一位默默无闻的守护者，时刻关注着周围的环境，确保我们的安全。

它通过发射和接收光束的方式，来判断是否有烟雾或火焰出现。

你可以想象一下，光束就像是一根神奇的激光，它会在特定的地方形成一个“光墙”，如果这个光墙被烟雾遮挡了，嘿嘿，探测器就会立刻发出警报。

我们再深入聊聊这个光束是怎么工作的。

它基本上由发射器和接收器组成。

发射器像个忠实的小精灵，不断发出光信号。

而接收器则是那个精灵的耳朵，听着发射器的声音。

假如有烟雾来了，光束的信号就会被阻挡，接收器就会发现不对劲，随即报警。

这个过程就像一场游戏，发射器和接收器之间在比拼谁更灵敏。

更有趣的是，这种探测器适合各种场合，像商场、工厂、办公室，甚至家庭，真是无处不在的好帮手。

哦，光束感烟火灾探测器有个特别之处，就是它的灵敏度。

你想啊，烟雾是轻飘飘的东西，容易被忽视，但探测器就像一位老练的侦探，能在第一时间察觉到。

它能探测到非常细微的烟雾粒子，确保我们在危险来临时有足够的反应时间。

说到这里，有没有觉得这个探测器像是我们生活中的“火灾预警器”？没错，它确实是，我们的安全小卫士，保护着我们的家庭和生命。

再聊聊它的应用吧。

线型光束感烟火灾探测器广泛应用于一些大型场所，像体育馆、博物馆这些地方。

你想，灯光闪烁，人潮涌动，安全可不能掉以轻心。

这个探测器能够覆盖大面积的空间，避免了传统探测器的盲区问题。

它的“光墙”就像一道坚固的防线，确保在火灾发生的瞬间，能够第一时间发出警报。

对于大型场馆来说，安全问题无疑是重中之重，所以这种探测器可谓是不可或缺的存在。

很多人可能会问，这玩意儿会不会经常出错呢？其实啊，线型光束感烟火灾探测器的误报率相对较低，毕竟它是通过光束的变化来判断烟雾的。

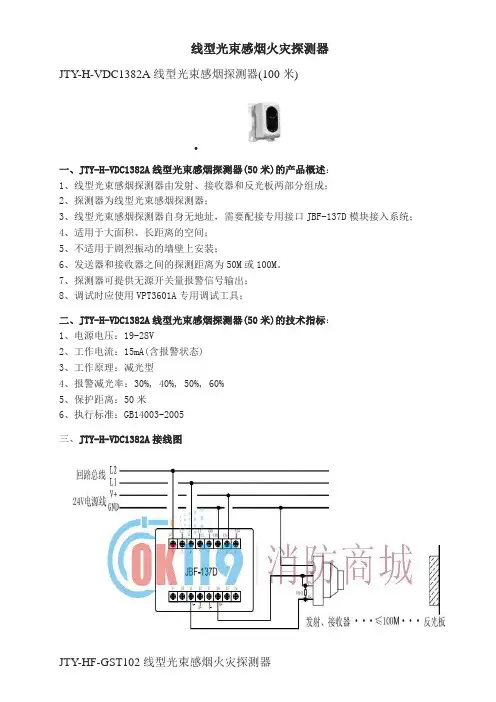

线型光束感烟火灾探测器JTY-H-VDC1382A线型光束感烟探测器(100米)•一、JTY-H-VDC1382A线型光束感烟探测器(50米)的产品概述：1、线型光束感烟探测器由发射、接收器和反光板两部分组成；2、探测器为线型光束感烟探测器；3、线型光束感烟探测器自身无地址，需要配接专用接口JBF-137D模块接入系统；4、适用于大面积、长距离的空间；5、不适用于剧烈振动的墙壁上安装；6、发送器和接收器之间的探测距离为50M或100M。

7、探测器可提供无源开关量报警信号输出；8、调试时应使用VPT3601A专用调试工具；二、JTY-H-VDC1382A线型光束感烟探测器(50米)的技术指标：1、电源电压：19-28V2、工作电流：15mA(含报警状态)3、工作原理：减光型4、报警减光率：30%, 40%, 50%, 60%5、保护距离：50米6、执行标准：GB14003-2005三、JTY-H-VDC1382A接线图JTY-HF-GST102线型光束感烟火灾探测器•一、JTY-HF-GST102特点JTY-HF-GST102型线型光束感烟火灾探测器为非编码型反射式线型红外光束感烟火灾探测器。

探测器必须与反射器配套使用，但需要根据二者间安装距离的不同决定使用一块或四块反射器。

探测器主要具有以下特点：（1）将发射部分、接收部分合二为一，安装简单、方便，光路准直性好；（2）具有自动校准功能，确保可以由单人在短时间内完成调试，操作简单、方便；（3）具有自诊断功能，可以监测探测器的内部故障；（4）具有自动补偿功能，对于一定程度上的灰尘污染、位置偏移及发射管的老化等致使接收信号减小的因素可自动进行补偿；（5）可现场设置三个级别的灵敏度，适用于不同扬尘程度的场所；（6）具有火警、故障无源输出触点；（7）探测光路设计巧妙，抗干扰性能强；（8）密封设计，具有防水性能；（9）专利产品，专利号为ZL03358053.7。

线型光束图像感烟火灾探测器HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】线型光束图像感烟火灾探测器1、概述线型光束感烟火灾探测器（简称光截面探测器），是一种智能型感烟火灾探测器，采用光截面图像感烟火灾探测技术，适用于大空间和其它特殊空间场所。

它可对被保护空间实施任意曲面式覆盖，具有分辨发射光源与干扰光源的能力。

由发射器和接收器组成，使用时每只接收器可对应多只发射器，发射器的数量根据现场情况确定。

光截面探测器采用非接触式探测，具有防尘、防潮、防腐蚀功能，对环境因素适应能力强（灰尘、潮湿、温度、一般腐蚀性气体或防爆场所等），可用于环境恶劣的工业场所。

以科大立安LA100型火灾安全监控系统为例，其探测器型号有：LIAN-GM030、LIAN-GM060、LIAN-GM100。

2、外形图及尺寸3、技术规格4、设计选型设计中选用光截面火灾探测器时，遵循如下的原则进行：根据实际探测距离L，从技术规格表中选择适当型号的探测器；根据探测器的保护角度，确定光截面接收器的布置方法和数量；根据相应的距离因子（K1、K2），计算探测器的视场范围；水平视场范围：Dh = L * K1；垂直视场范围：Dv= L * K2；根据发射器的间距d不超过10米的原则，计算发射器的数量n ，n = （D / d） + 1，如计算值为小数，按四舍五入取整；单层安装时，发射器的数量：n = （Dh/ d） + 1；在高度大于12m时，宜采用二层安装。

例如，如图3-4所示，如果现场的实际距离为70米，则接收器和发射器的型号为GMR100和GMT100，接收器的视场范围D h=70 * =28m，（D h / d）+1=（28/10）+1=，则发射器的数量n 为4只。

5、安装与接线接线每只发射器接入一根电源线。

每只接收器接入一根视频同轴线缆和一根电源线。

基本安装方式发射器与接收器相对安装在保护空间的两端。

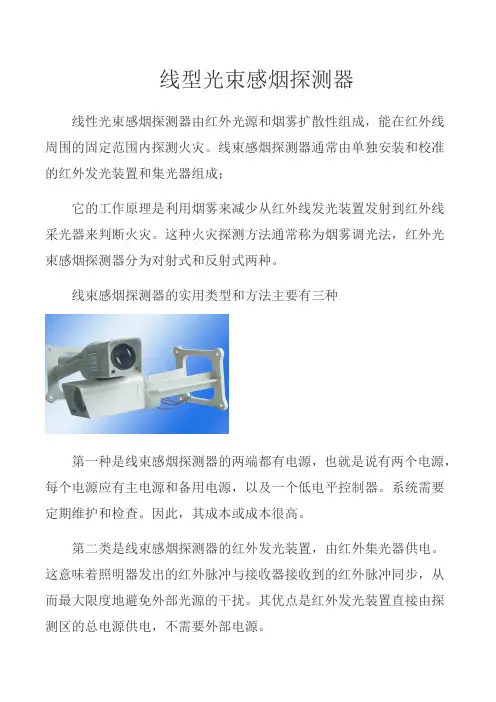

线型光束感烟探测器线性光束感烟探测器由红外光源和烟雾扩散性组成，能在红外线周围的固定范围内探测火灾。

线束感烟探测器通常由单独安装和校准的红外发光装置和集光器组成；它的工作原理是利用烟雾来减少从红外线发光装置发射到红外线采光器来判断火灾。

这种火灾探测方法通常称为烟雾调光法，红外光束感烟探测器分为对射式和反射式两种。

线束感烟探测器的实用类型和方法主要有三种第一种是线束感烟探测器的两端都有电源，也就是说有两个电源，每个电源应有主电源和备用电源，以及一个低电平控制器。

系统需要定期维护和检查。

因此，其成本或成本很高。

第二类是线束感烟探测器的红外发光装置，由红外集光器供电。

这意味着照明器发出的红外脉冲与接收器接收到的红外脉冲同步，从而最大限度地避免外部光源的干扰。

其优点是红外发光装置直接由探测区的总电源供电，不需要外部电源。

另外，解除报警状态后，不需要通过远程复位信号线对红外发光装置发出的红外光束进行复位。

相反，当火警面板复位时，探测区域内的电压降会自动复位光束。

第三类线性束感烟探测器是由集光器和反射镜组成的线性束感烟探测器。

集光器与反射镜之间的安装距离在5到100米之间。

集光器光源部分发出的红外光束与反射镜相撞后，返回到集光器的受光部分。

两者之间没有信号传输线。

其优点是线性束感烟探测器也由探测区域内的总电源直接供电，不需要外接电源。

此外，该型线性光束感烟探测器还具有上述感烟探测器中第二种线型光束自动复位光束的特点。

这种火灾探测方法仍然是消烟法。

在以上三种类型的线性光束感烟探测器中，国内某大型火灾报警公司海湾安全技术趋势公司研制出了一种线性近红外光束感烟探测器。

该探测器的主要优点是：成本低，调试时间短；其次，与前两种类型相比，布线成本降低了一半，这主要是因为检测单元和反射器之间没有电气连接线。

对于古建筑来说，它不仅很漂亮，而且很难安装。

由于反射器具有非常宽的波束接收角（10%），所以它还具有误报较少的优点。

线型光束感烟火灾探测器JTY-H-VDC1382A线型光束感烟探测器(100米)•一、JTY-H-VDC1382A线型光束感烟探测器(50米)的产品概述：1、线型光束感烟探测器由发射、接收器和反光板两部分组成；2、探测器为线型光束感烟探测器；3、线型光束感烟探测器自身无地址，需要配接专用接口JBF-137D模块接入系统；4、适用于大面积、长距离的空间；5、不适用于剧烈振动的墙壁上安装；6、发送器和接收器之间的探测距离为50M或100M。

7、探测器可提供无源开关量报警信号输出；8、调试时应使用VPT3601A专用调试工具；二、JTY-H-VDC1382A线型光束感烟探测器(50米)的技术指标：1、电源电压：19-28V2、工作电流：15mA(含报警状态)3、工作原理：减光型4、报警减光率：30%, 40%, 50%, 60%5、保护距离：50米6、执行标准：GB14003-2005三、JTY-H-VDC1382A接线图JTY-HF-GST102线型光束感烟火灾探测器•一、JTY-HF-GST102特点JTY-HF-GST102型线型光束感烟火灾探测器为非编码型反射式线型红外光束感烟火灾探测器。

探测器必须与反射器配套使用，但需要根据二者间安装距离的不同决定使用一块或四块反射器。

探测器主要具有以下特点：（1）将发射部分、接收部分合二为一，安装简单、方便，光路准直性好；（2）具有自动校准功能，确保可以由单人在短时间内完成调试，操作简单、方便；（3）具有自诊断功能，可以监测探测器的内部故障；（4）具有自动补偿功能，对于一定程度上的灰尘污染、位置偏移及发射管的老化等致使接收信号减小的因素可自动进行补偿；（5）可现场设置三个级别的灵敏度，适用于不同扬尘程度的场所；（6）具有火警、故障无源输出触点；（7）探测光路设计巧妙，抗干扰性能强；（8）密封设计，具有防水性能；（9）专利产品，专利号为ZL03358053.7。

1m～100m
探测器最大保护面积为14×100=1400m2，最大宽度为14m
450g
ABS，白色
ABS，绿灰色（BG01）
206mmⅹ95mmⅹ95 mm （长ⅹ宽ⅹ厚）
ExibⅡBT6
IP54
产品实物
概述 工作原理 结构示意图 产品类型 主要性能 技术参数 产品实物
普通型
本安型
军用型
反射板
外形尺寸
防腐、防水性能 探测器将发射部分、接收部分合二为一，安装简单、
方便，光路准直性好 具有自动校准功能，确保可以由单人在短时间内完成
调试，操作简单 具有自动补偿功能对于一定程度上的灰尘污染、位置
偏移及发射管的老化等因素可自动进行补偿
技术参数
概述 工作原理 结构示意图 产品类型 主要性能 技术参数 产品实物
替代对射式线型光束感烟火灾探测器，调试简单、
施工方便、节省成本。
工作原理
概述 工作原理 结构示意图 产品类型 主要性能 技术参数 产品实物
探测器与反射器相对而置。探测器内含发射和接收两部分，发射部分 发射一定强度的红外线光束，经反射器上的多个直角棱镜反射后，由探测 器的接收部分对返回的红外光束进行同步采集放大，并通过内置单片机对 采集的信号进行分析判断。当探测器处于正常监视状态时，接收部分接收 到的红外光强度稳定在一定范围内；当烟雾进入探测区内时，由于烟雾对 光线的散射作用，使接收部分接收到的红外光的强度降低。当烟雾达到一 定浓度，接收部分接收到的红外光的强度低于预定的阈值时，探测器报火 警，点亮红色火警指示灯，并闭合火警无源输出触点。
总线 电源线
输入模块
普通型
系统接线示意图（二）
概述 工作原理 结构示意图 产品类型 主要性能 技术参数 产品实物

维护保养
探测器在长期运行后报故障,应首先检查探测器是否受到 损坏,确保探测器紧密固定在墙壁或其它固定位置上.然后对 探测器的灰尘积累程度和位置偏移进行检查,看是不是由此 原因造成的自动补偿故障,然后再考虑探测器的其它故障类 型.
概述 工作原理 结构示意图 产品类型
主要性能
技术参数 产品实物
如果发现探测器的发射、接收窗口及反射器表面被污染， 建议使用软布和酒精轻轻擦净发射、接收窗口及反射器表面 的污染物（避免划伤），注意不要使用水及其它化学药剂。 清洁完毕后，应对探测器进行调试，使探测器重新进入正常 监视状态。
概述 工作原理 结构示意图 产品类型
主要性能
技术参数 产品实物
安装方式---穿线管预埋
a.取下探测器上盖； b.以预埋盒为中心，将探测器底座 紧贴于墙壁上，在对应探测器安 装孔的位置上做记号； c.在墙壁上已做好记号的位置打孔 ，并在所打的孔内安装直径为 φ6mm的塑料膨胀钉； d.将线从探测器底座进线孔、进线 孔穿入，穿入部分的长度要便于 探测器接线； e.用两个塑料胀钉及两个平垫圈将 探测器底座牢固的固定在墙壁上 。安装示意图如图所示。
湿度： ≤95％，不凝露 报警：≤5S 故障：≤20S 故障时：黄灯常亮
报警时：红灯常亮
主要性能
技术参数 产品实物
火警、故障触点输出：火警继电器--触点容量24V/1A,正常时常开,火警状态下闭合 故障继电器--触点容量24V/1A,正常时常闭,故障状态下断开 1m～100m 探测器最大保护面积为14×100=1400m2，最大宽度为14m 450g ABS，白色 ABS，绿灰色（BG01） ExibⅡBT6 IP54 206mmⅹ95mmⅹ95 mm （长ⅹ宽ⅹ厚）

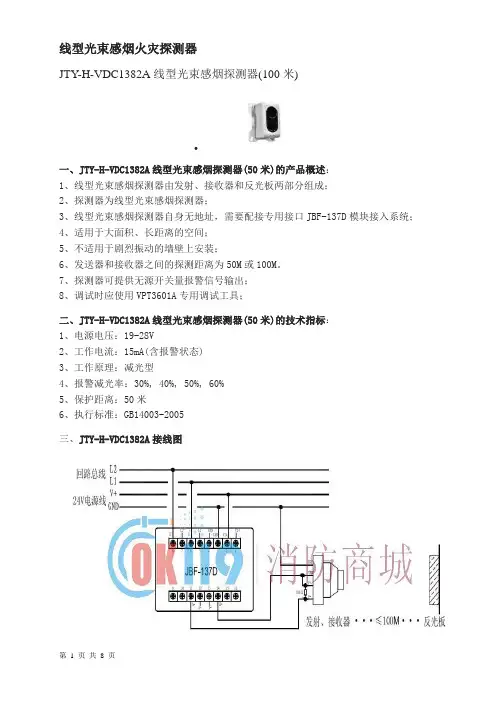

线型光束感烟火灾探测器JTY-H-VDC1382A线型光束感烟探测器(100米)一、JTY-H-VDC1382A线型光束感烟探测器(50米)的产品概述：1、线型光束感烟探测器由发射、接收器和反光板两部分组成；2、探测器为线型光束感烟探测器；3、线型光束感烟探测器自身无地址，需要配接专用接口JBF-137D模块接入系统；4、适用于大面积、长距离的空间；5、不适用于剧烈振动的墙壁上安装；6、发送器和接收器之间的探测距离为50M或100M。

7、探测器可提供无源开关量报警信号输出；8、调试时应使用VPT3601A专用调试工具；二、JTY-H-VDC1382A线型光束感烟探测器(50米)的技术指标：1、电源电压：19-28V2、工作电流：15mA(含报警状态)3、工作原理：减光型4、报警减光率：30%, 40%, 50%, 60%5、保护距离：50米6、执行标准：GB14003-2005三、JTY-H-VDC1382A接线图JTY-HF-GST102线型光束感烟火灾探测器一、JTY-HF-GST102特点JTY-HF-GST102型线型光束感烟火灾探测器为非编码型反射式线型红外光束感烟火灾探测器。

探测器必须与反射器配套使用，但需要根据二者间安装距离的不同决定使用一块或四块反射器。

探测器主要具有以下特点：（1）将发射部分、接收部分合二为一，安装简单、方便，光路准直性好；（2）具有自动校准功能，确保可以由单人在短时间内完成调试，操作简单、方便；（3）具有自诊断功能，可以监测探测器的内部故障；（4）具有自动补偿功能，对于一定程度上的灰尘污染、位置偏移及发射管的老化等致使接收信号减小的因素可自动进行补偿；（5）可现场设置三个级别的灵敏度，适用于不同扬尘程度的场所；（6）具有火警、故障无源输出触点；（7）探测光路设计巧妙，抗干扰性能强；（8）密封设计，具有防水性能；（9）专利产品，专利号为ZL03358053.7。

双波段⽕灾及线型光束图像感烟探测器编号：SM-ZD-11516双波段⽕灾及线型光束图像感烟探测器Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives编制：____________________审核：____________________时间：____________________本⽂档下载后可任意修改双波段⽕灾及线型光束图像感烟探测器简介：该安全管理资料适⽤于安全管理⼯作中组织实施企业安全管理规划、指导、检查和决策等事项，保证⽣产中的⼈、物、环境因素处于最佳安全状态，从⽽使整体计划⽬标统⼀，⾏动协调，过程有条不紊。

⽂档可直接下载或修改，使⽤时请详细阅读内容。

摘要：介绍了运⽤于⼤空间建筑上的⽕灾烟雾探测报警产品——双波段⽕灾探测器及线型光束图像感烟探测器，详细阐述了其⼯作原理和应⽤特点，并对其⼯程使⽤情况做了简要说明。

关键词：双波段⽕灾探测器、⾼灵敏度、感烟探测器、⽕灾探测报警、线型光束图像感烟探测器随着我国经济建设的飞速发展，⼀些在国民经济和社会⽣活中起着重要作⽤的⼤型空间建筑（如⼤型⼚房、仓库、体育馆、博物馆、⼤型展览馆、会议厅、⼤型商场、影剧院、候机厅等⼤空间场所）越来越多，此类建筑相对其他建筑具有的普遍特点是跨度⼤、内部举架⾼，根据《⽕灾⾃动报警系统设计规范》（GB50116－98）要求，对于被保护空间⾼度介于12－20m之间时，由于⽕灾发⽣时产⽣的烟雾很难到达房间顶部，因⽽⼀般不适宜安装点型感烟⽕灾探测器进⾏⽕灾监测和报警，⽽图像型⽕灾探测由于其本⾝⼯作原理和特点决定，在⽕灾发⽣时，产⽣的烟雾和早期⽕焰，就很容易被其探测到，从⽽达到保护此类建筑的作⽤，同时对于那些被保护空间长度超过100m以上和空⽓⽓流流过快，环境⽐较恶劣的⼤型空间建筑，特别适⽤于此类建筑⽕灾探测与预防。

JTY-HF-C33红外光束感烟探测器线型光束感烟火灾探测器设计安装使用说明书目录一、产品概述 (1)二、特点 (1)三、工程设计 (1)四、技术参数 (3)五、安装、调试 (6)1. 普通探测器外观示意图 (6)2. 安装 (7)3. 连线 (7)4. 调试 (8)5. 检测 (8)六、一般性故障的查询表 (9)七、日常维护 (9)一、产品概述线型光束感烟火灾探测器(以下简称探测器)由发射器和接收器组成，采用不受烟色影响的红外线减光方式工作。

单片计算机，通过在探测器内置CPU的固化运算程序，使探测器具备了较强的分析、判断能力，可自动完成对外界环境变化的补偿及火警/故障的判断，并通过声、光和信号输出等手段给出状态指示。

特别适用于无遮挡空间的高层建筑群，如各类商场、厅堂馆所、古建筑物、大型车间、仓库、隧道、及各种建筑的夹层、闷顶等，凡是在火灾形成前有烟雾出现的场所均可使用本产品。

当烟雾进入探测区内时，由于光束被遮挡使收到的红外光的强度降低。

当烟雾达到一定浓度使红外光的强度低于设定的阈值时，探测器报火警，启动蜂鸣器、点亮红色指示灯。

二、特点Ø 内置激光瞄准器，调试准确、简单方便。

Ø 探测器内所有器件、导线均采用直焊方式连接，无任何接插件，防止温/湿度变化带来的影响，保证探测器在高空长期可靠运行；Ø 密闭外壳，具有防尘防水性；Ø 可大角度安装，更好的适用于在不平行、弧形、斜型等墙面，拱顶、斜顶等建筑；Ø 轴向单一预压紧调试螺母，调试方便且紧固时不会改变已调好角度；Ø 根据现场调试情况自动修正灵敏度，保证探测器的一致性；Ø 接收器设有红、黄指示灯及音响指示，工程调试简便可靠；Ø 具有光照自动监测补偿功能，有较强的抗日光干扰能力；Ø 具有积尘自动监测补偿功能；Ø 多种输出接口，与各厂家报警输入模块配套方便；三、工程设计首先根据《新编消防设计规范汇编（一）》、《火灾自动报警系统设计规范》GB50116－98中的规定：第7.3.1条：线型火灾探测器的选择：无遮挡大空间或有特殊要求的场所，宜选择红外光束感烟探测器。

消励限线型光束感烟烛探测器目录1.线型光束感烟火灾探测器的设置条文及图示 (1)2.条文说明（部分摘录） (1)3.线型感温火灾探测器的设置的条文及图示（部分摘录） (3)4.条文说明（省略）倍率系数表（不计损耗） (3)5.线型光束感烟火灾探测器的设置要求 (5)1.线型光束感烟火灾探测器的设置条文及图示6.2.15线型光束感烟火灾探测器的设置应符合下列规定：1探测器的光束轴线至顶棚的垂直距离宜为0.3m〜1.0m,距地高度不宜超过20m o2相邻两组探测器的水平距离不应大于14m,探测器至侧墙水平距离不应大于7m,且不应小于0.5m,探测器的发射器和接收器之间的距离不宜超过100m。

3探测器应设置在固定结构上。

4探测器的设置应保证其接收端避开日光和人工光源直接照射。

5选择反射式探测器时，应保证在反射板与探测器间任何部位进行模拟试验时，探测器均能正确响应。

2.条文说明（部分摘录）6.2.15本条规定根据我国工程实践经验制定。

1 一般情况下，当顶棚高度不大于5m时; 探测器的红外光束轴线至顶棚的垂直距离为0.3m；当顶棚高度为10m〜20m时，光束轴线至顶棚的垂直距离可为1.0m。

2相邻两组线型光束感烟火灾探测器的水平距离不应大于14m。

探测器至侧墙水平距离不应大于7m且不应小于0.5m。

超过规定距离探测烟的效果很差。

探测器的发射器和接收器之间的距离不宜超过100m,是为了保证探测器灵敏度, 也是为了防止建筑位移使探测器产生误报。

见图7（略）。

3探测器位置的变化将直接影响探测器的正常运行及探测，因此探测器应安装在固定的结构上，同时应考虑钢结构等建筑结构位移对探测器运行的影响。

4探测器的工作原理决定了日光和人工光源对接收端的直接照射会影响探测器的正常运行甚至导致探测器的误报警。

5工程实践表明如果反射式探测器的灵敏度或报警设定值设置不合理，在探测器接收端快速出现高浓度的烟雾粒子的扩散，可能导致探测器不报火警，而直接做出遮挡故障的判断，从而造成探测器的漏报。

线形光束感烟探测器滤光片的介绍及使用
用于测试线形光束感烟探测器功能的仪器，图1。

图1线形光束感烟探测器滤光片
（一）、应用范围
适用于检查线型光束感烟火灾探测器，图2。

（二）、使用方法（仅供参考，可查阅具体说明书）
1.选用两片不同隔离度的滤光片：0.9dB滤光片和10.0dB。

2.将透光度为0.9dB的滤光片置于探测器的光路中并尽可能靠近接收器，观察火灾报警控制器的显示状态和火灾探测器的报警确认灯状态。

如果30s内未发出火灾报警信号，说明该探测器正常。

3.将透光度为10.0dB的滤光片置于探测器的光路中并尽可能靠近接收器，观察火灾报警控制器的显示状态和火灾探测器的报警确认灯状态。

如果30s内未发出火灾报警信号，说明该探测器正常。

图2线形光束感烟探测器滤光片工作原理
（三）、注意事项
因为线型光束感烟火灾探测器的响应阈值应不小于1.0dB不大于10.0dB，所以0.9dB和10.0dB的滤光片都是探测器不响应的极限值。

所以当放置这两片滤光片在探测器光路中时，如果探测器不响应，则认为探测器正常；如果探测器报警，则认为探测器不正常。

必须两次测试都合格，则认为探测器正常。

青鸟火灾探测器/声光报警器/火灾显示盘接线示意图一，系统图：
1、青鸟JBF5100/JBF4101点型光电感烟火灾探测器接线示意图：
2、青鸟JBF5110/JBF4111点型感温火灾探测器接线示意图：
3、青鸟JTY-H-JBF4382线型光束感烟火灾探测器接线示意图：
4，青鸟JTY-H-JBF-VDC1382A线型光束感烟火灾探测器接线示意图：
5、青鸟JBF4372E2火灾声光警报器（四线制）接线示意图：
6、青鸟JBF5172火灾声光警报器（二线制）接线示意图：
7、青鸟JBF4061火灾显示盘（四线制）接线示意图：
8、青鸟JBF-VDP3060B火灾显示盘（四线制）接线示意图：
9、青鸟JBF-VDP3061B火灾显示盘（配接JBF-191K液晶层显接口卡）（四线制）接线示意图：
10、青鸟JBF5060/JBF5061火灾显示盘（二线制）接线示意图：。
