吸气式感烟火灾探测器仓库设计指南概要

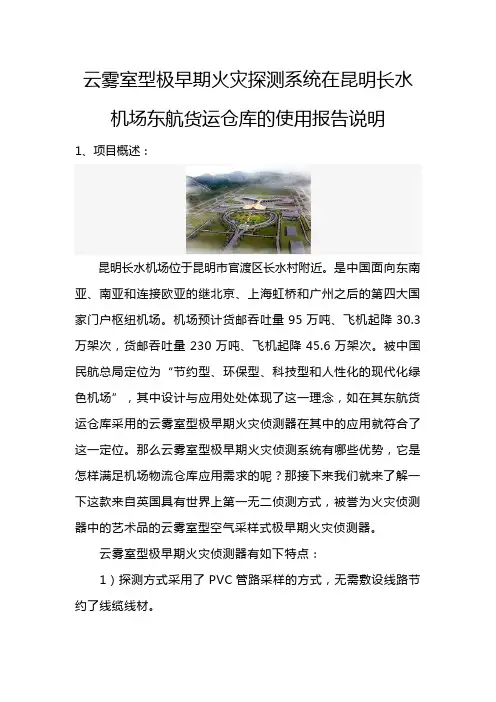

云雾室型极早期火灾探测系统在昆明长水机场东航货运仓库的使用报告说明1、项目概述：昆明长水机场位于昆明市官渡区长水村附近。

是中国面向东南亚、南亚和连接欧亚的继北京、上海虹桥和广州之后的第四大国家门户枢纽机场。

机场预计货邮吞吐量95万吨、飞机起降30.3万架次，货邮吞吐量230万吨、飞机起降45.6万架次。

被中国民航总局定位为“节约型、环保型、科技型和人性化的现代化绿色机场”，其中设计与应用处处体现了这一理念，如在其东航货运仓库采用的云雾室型极早期火灾侦测器在其中的应用就符合了这一定位。

那么云雾室型极早期火灾侦测系统有哪些优势，它是怎样满足机场物流仓库应用需求的呢？那接下来我们就来了解一下这款来自英国具有世界上第一无二侦测方式，被誉为火灾侦测器中的艺术品的云雾室型空气采样式极早期火灾侦测器。

云雾室型极早期火灾侦测器有如下特点：1）探测方式采用了PVC管路采样的方式，无需敷设线路节约了线缆线材。

分为无源设备，达到了节能减排的目的。

3）云雾室型极早期火灾探测器采用了世界上最先进的云雾侦测技术，能在烟产生之前就可以发现火灾的倪端，为保证保护区的安全，提供了最多的反应时间，极大的增强了被保护区与的安全性。

并且云雾室型采用的云雾室技术成功的解决了传统光电式侦测器灵敏度高误报率同时升高的难题，使得保护区不但可以在云雾室型运行的高灵敏度之下受到保护，又不用担心灰尘、雾气等不确定的环境因素造成探测器误报。

4）云雾室型极早期火灾探测器在使用中为了维保人员后期维护方便，探测设置部分都在维保人员可以方便维护的地方，尤其是对于现场探测部分了维护，无需像传统点式侦测器一样需要接近侦测点进行维护，尤其像机场库房这样的高大空间，尤其像是冷库夹层这样特殊封闭的空间应用，顶棚设备维护的难度与危险性可想而知，而采用了云雾室型极早期火灾探测器，吹扫及维护都可以在地面方便进行，充分体现了其人性化的关怀。

2、机场物流仓库使用火灾侦测器的难度分析机场物流仓库一般为机场内的中转仓库，储藏的物品多为可燃固体，在无特殊要求和规定的情况下，其耐火等级一般规定为丙类2级。

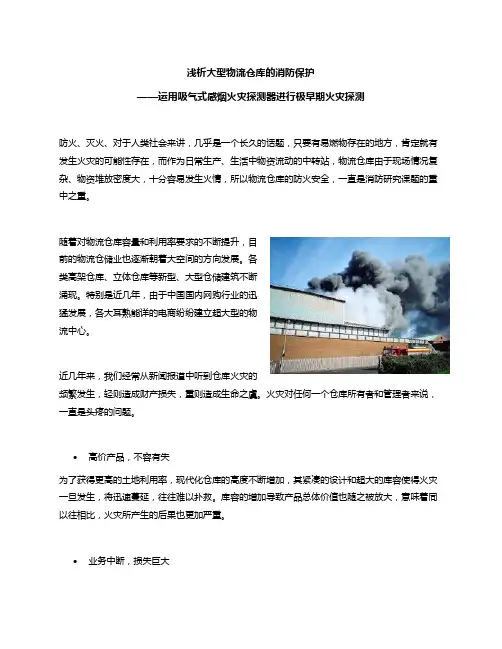

浅析大型物流仓库的消防保护——运用吸气式感烟火灾探测器进行极早期火灾探测防火、灭火、对于人类社会来讲，几乎是一个长久的话题，只要有易燃物存在的地方，肯定就有发生火灾的可能性存在，而作为日常生产、生活中物资流动的中转站，物流仓库由于现场情况复杂、物资堆放密度大，十分容易发生火情，所以物流仓库的防火安全，一直是消防研究课题的重中之重。

随着对物流仓库容量和利用率要求的不断提升，目前的物流仓储业也逐渐朝着大空间的方向发展。

各类高架仓库、立体仓库等新型、大型仓储建筑不断涌现。

特别是近几年，由于中国国内网购行业的迅猛发展，各大耳熟能详的电商纷纷建立超大型的物流中心。

近几年来，我们经常从新闻报道中听到仓库火灾的频繁发生，轻则造成财产损失，重则造成生命之虞。

火灾对任何一个仓库所有者和管理者来说，一直是头疼的问题。

•高价产品，不容有失为了获得更高的土地利用率，现代化仓库的高度不断增加，其紧凑的设计和超大的库容使得火灾一旦发生，将迅速蔓延，往往难以扑救。

库容的增加导致产品总体价值也随之被放大，意味着同以往相比，火灾所产生的后果也更加严重。

•业务中断，损失巨大库存对于任何一个企业的运转来说都是至关重要的。

一旦仓库发生火灾，将导致企业业务中断，不仅影响企业的供货，同时对品牌产生的负面影响也不可估量。

•烟雾损害，不可小觑即使火灾能够被及时扑灭，火灾产生的烟雾、烟灰和扑救期间使用的灭火剂也会对产品造成严重的污染和毁灭性的损害。

不论是电子产品、食物或是药品，往往再也无法使用，其间接损失程度不亚于火灾的直接损失。

而随着仓库高度和规模的日益扩大，消防设计的难度也越来越大，传统的消防手段已经越来越不能满足现代化的物流仓库的要求。

而且一旦火灾发生后，很难将其扑灭，所以如何准确而有效地实现火灾预警尤为重要。

如果能在火灾刚发生，甚至尚未发生的第一时间就能探知火情，能够为提前采取相应的消防措施提供关键的时间。

所以仓库如何实现极早期火灾探测也越来越受到仓库所有者和管理人员的重视。

吸气式烟雾探测火灾报警系统设计、施工及验收规范北 京 市 地 方 标 准DBJ 01-622-20052005-12-19 发布 2005-12-19 实施北京市规划委员会、北京市公安局 联合发布1．总 则1.0.1为了规范吸气式烟雾探测火灾报警系统的设计、施工及验收，保证系统在火灾发生的初期发现火情，防止和减少火灾危害，保护人身和财产安全，制定本规范。

1.0.2本规范适用于工业与民用建筑中设置的采用管路采样式探测器的吸气式烟雾探测火灾报警系统的设计、施工及验收。

不适用于火药、炸药、弹药、火工品等生产和贮存场所。

1.0.3吸气式烟雾探测火灾报警系统的设计、施工及验收，应针对保护对象的特点，做到安全适用、技术先进、经济合理。

1.0.4吸气式烟雾探测火灾报警系统在交付使用前必须经过消防部门的验收。

1.0.5吸气式烟雾探测火灾报警系统的设计、施工及验收，除执行本规范外，尚应符合现行的国家有关标准、规范的规定。

2．术 语2.0.1 吸气式烟雾探测火灾报警系统（Aspirating Smoke Detection Fire Alarm System）由空气采样管网、火灾报警装置及显示控制单元组成，通过分布在探测区域的采样管网上的采样孔，将空气样品抽吸到探测报警器内进行分析，并显示出所保护区域的烟雾浓度和报警、故障状态的系统。

2.0.2 遮光率 Obscuration烟雾对光线的遮挡程度，用空气中烟雾含量或浓度的百分数表示，计量单位为：%obs/m。

2.0.3 采样管Sampling Point/Hole安装在探测区域内，用于传送空气样品的管道。

2.0.4 采样点/孔Sampling Point/Hole位于采样管上的开孔，用于对探测区内的空气样品进行采样。

2.0.5 毛细管采样点/孔 Capillary Sampling Point/Hole在采样孔位置加装毛细软管以进行空气采样的延伸采样孔，2.0.6末端帽 End Cap采样管末端的封盖。

冷库吸气式感烟火灾报警系统技术规程
冷库吸气式感烟火灾报警系统是一种常用于冷库火灾监测和报警的技术装置。

它主要由探测器、控制器、报警设备等组成。

以下是冷库吸气式感烟火灾报警系统的技术规程：
1. 探测器选择：应选择适用于冷库环境的吸烟式火灾探测器，可根据冷库的大小和形状、火灾风险等因素进行确定。

探测器应具有高灵敏度、快速响应的特点。

2. 探测器布置：探测器应根据冷库的结构和布局进行合理的布置，以确保整个空间范围内都能被有效地监测到。

通常应布置在天花板上方，以便能够及早地探测到上升的烟雾。

3. 控制器选择：控制器是冷库吸气式感烟火灾报警系统的核心部件，应选择具备先进的火灾报警处理和控制功能的控制器。

控制器应能够自动监测、分析和处理探测器传回的信息，并及时采取相应的措施进行报警。

4. 报警设备：报警设备包括声光报警器、呼叫器等，应选择声音响亮、可见性好的设备。

报警设备应能够及时地发出强烈的声音和闪光，以便引起工作人员的注意。

5. 安装和维护：冷库吸气式感烟火灾报警系统的安装和维护应按照相关规范进行。

安装过程中需要注意探测器的布置位置和安装高度，以及控制器和报警设备的布线连接。

维护包括定期检查和测试系统的性能、更换探测器或设备的电池、清洁和保养设备等。

6. 报警联动：冷库吸气式感烟火灾报警系统可以与其他安全设备进行联动，例如灭火系统、消防电话等。

联动可以实现火灾报警后的自动灭火控制和呼叫紧急疏散等功能。

7. 故障监测和报警：冷库吸气式感烟火灾报警系统应具备故障监测和报警功能，能够自动监测系统的工作状态，及时发现故障并进行报警。

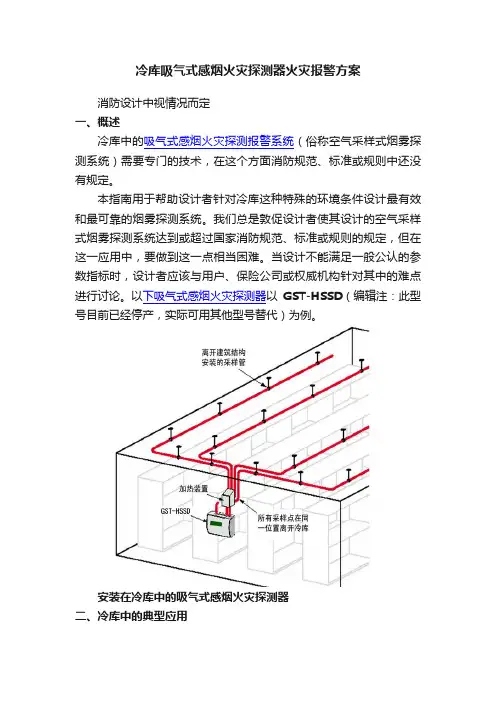

冷库吸气式感烟火灾探测器火灾报警方案消防设计中视情况而定一、概述冷库中的吸气式感烟火灾探测报警系统（俗称空气采样式烟雾探测系统）需要专门的技术，在这个方面消防规范、标准或规则中还没有规定。

本指南用于帮助设计者针对冷库这种特殊的环境条件设计最有效和最可靠的烟雾探测系统。

我们总是敦促设计者使其设计的空气采样式烟雾探测系统达到或超过国家消防规范、标准或规则的规定，但在这一应用中，要做到这一点相当困难。

当设计不能满足一般公认的参数指标时，设计者应该与用户、保险公司或权威机构针对其中的难点进行讨论。

以下吸气式感烟火灾探测器以GST-HSSD（编辑注：此型号目前已经停产，实际可用其他型号替代）为例。

安装在冷库中的吸气式感烟火灾探测器二、冷库中的典型应用§采样系统应安装在冷库内。

建议使用ABS或薄不锈钢材料。

PVC-u材料不太合适，因为这种材料在低温下会变脆。

注意: 如果安装金属管采样网络，则必须接地。

§采样管系统应安装在距离建筑结构尽可能远的位置。

接触或距建筑结构近的地方，很容易凝露或结冰。

尽管冷库中的工作温度一般都低于0°C，但仍会因热的辐射、对流或传导产生很大的温差。

§冷冻装置会间歇性地发送远远低于冷库设计工作温度的冷空气，约-35至 -40°C。

如果采样管系统直接安装在这一冷气流中，就会变得非常冷。

冷冻装置不工作时采样管需要一定时间才能达到冷库温度，因此有可能会结冰。

建议在安装采样管时，尽量避开这一冷气流。

§采样孔应打在采样管的侧面，这样凝露或冰霜不易积聚。

如果打在采样管底部，则很容易被堵住。

§采样管应离顶棚或墙壁至少300 mm，以减少从这些表面传导的热量。

§应考虑监控返回冷冻装置的气流。

可以利用这一气流将烟雾送到采样系统。

但要注意这一气流不是连续的，不能只依靠它传送烟雾。

应该与用户、顾问或保险公司一起确认。

§GST空气采样式感烟火灾探测报警器必须安装在冷库外面，因为该装置的设计不能满足在低于0°C的温度下连续工作的要求。

目次前言 (1)1 总则 (4)2 术语 (5)3 系统设计 (7)3．1 一般规定 (7)3．2 适用场所 (7)3．3 设计要求 (8)4 系统施工 (10)4．1 一般规定 (10)4．2 施工要求 (10)5 系统调试 (13)5．1 一般规定 (13)5．2 调试要求 (13)6 系统验收 (15)6．1 一般规定 (15)6．2 验收要求 (15)7 系统的使用和维护 (17)附录A 施工记录 (18)附录B 调试报告 (19)附录C 保护对象及设置部位 (20)本规范用词说明 (22)1 总则1.0.1 为了规范吸气式感烟火灾探测报警系统的设计、施工及验收，保证系统在火灾发生的初期发现火情，防止和减少火灾危害，保护人身和财产安全，制定本规范。

1.0.2 本规范适用于工业与民用建筑中设置的采用管路采样式探测器的吸气式感烟火灾探测报警系统的设计、施工及验收。

不适用于火药、炸药、弹药、火工品等生产和贮存场所。

1.0.3 吸气式感烟火灾探测报警系统的设计、施工及验收，应针对保护对象的特点，做到安全适用、技术先进、经济合理。

1.0.4 吸气式感烟火灾探测报警系统的设计、施工及验收，除执行本规范外，尚应符合现行的国家有关标准、规范的规定。

2 术语2.0.1 吸气式感烟火灾探测报警系统Aspirating Smoke Detection Fire AlarmSystem由空气采样管网、火灾报警装置及显示控制单元组成，通过分布在探测区域的采样管网上的采样孔，将空气样品抽吸到探测报警器内进行分析，并显示出所保护区域的烟雾浓度和报警、故障状态的系统。

2.0.2 减光率 Obscuration烟雾对光线的遮挡程度，用空气中烟雾含量或浓度的百分数表示，计量单位为： %obs/m 。

2.0.3 采样管 Sampling Pipe安装在探测区域内，用于传送空气样品的管道。

2.0.4 采样点/孔 Sampling Point / Hole位于采样管上的开孔，用于对探测区内的空气样品进行采样。

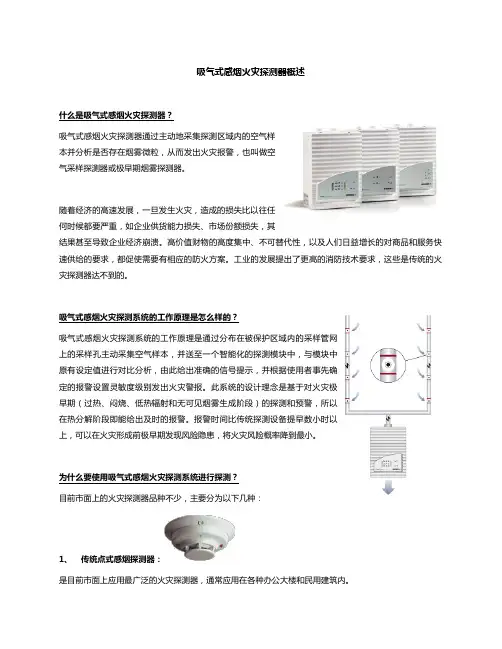

吸气式感烟火灾探测器概述什么是吸气式感烟火灾探测器？吸气式感烟火灾探测器通过主动地采集探测区域内的空气样本并分析是否存在烟雾微粒，从而发出火灾报警，也叫做空气采样探测器或极早期烟雾探测器。

随着经济的高速发展，一旦发生火灾，造成的损失比以往任何时候都要严重，如企业供货能力损失、市场份额损失，其结果甚至导致企业经济崩溃。

高价值财物的高度集中、不可替代性，以及人们日益增长的对商品和服务快速供给的要求，都促使需要有相应的防火方案。

工业的发展提出了更高的消防技术要求，这些是传统的火灾探测器达不到的。

吸气式感烟火灾探测系统的工作原理是怎么样的？吸气式感烟火灾探测系统的工作原理是通过分布在被保护区域内的采样管网上的采样孔主动采集空气样本，并送至一个智能化的探测模块中，与模块中原有设定值进行对比分析，由此给出准确的信号提示，并根据使用者事先确定的报警设置灵敏度级别发出火灾警报。

此系统的设计理念是基于对火灾极早期（过热、闷烧、低热辐射和无可见烟雾生成阶段）的探测和预警，所以在热分解阶段即能给出及时的报警。

报警时间比传统探测设备提早数小时以上，可以在火灾形成前极早期发现风险隐患，将火灾风险概率降到最小。

为什么要使用吸气式感烟火灾探测系统进行探测？目前市面上的火灾探测器品种不少，主要分为以下几种：1、传统点式感烟探测器：是目前市面上应用最广泛的火灾探测器，通常应用在各种办公大楼和民用建筑内。

由于其探测灵敏度偏低，大多为3-5%，对于通常的环境来说是可以接受的，比如宾馆、饭店、办公大楼等等。

但在一些工业场所，譬如仓库、电子厂房以及数据中心等应用环境中，其探测灵敏度明显偏低，无法在火灾发生初期做出有效探测。

而且点式感烟探测器大多安装在被保护区域的天花板上被动地等待烟雾慢慢扩散到其附近，才能报警，此时通常火势已经较大或产生较多烟雾，即使发出报警，也没有足够的时间让相关人员采取行动。

如果空间中有空调或风机运作，使烟雾稀释，会严重影响探测效果。

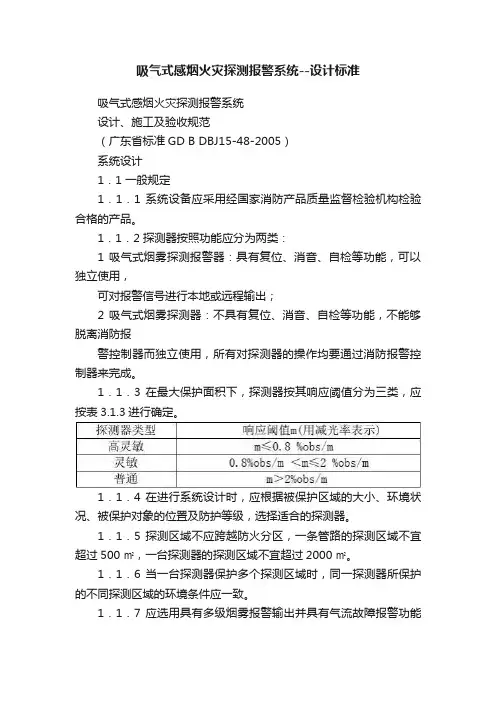

吸气式感烟火灾探测报警系统--设计标准吸气式感烟火灾探测报警系统设计、施工及验收规范（广东省标准GD B DBJ15-48-2005）系统设计1．1 一般规定1．1．1 系统设备应采用经国家消防产品质量监督检验机构检验合格的产品。

1．1．2 探测器按照功能应分为两类：1 吸气式烟雾探测报警器：具有复位、消音、自检等功能，可以独立使用，可对报警信号进行本地或远程输出；2 吸气式烟雾探测器：不具有复位、消音、自检等功能，不能够脱离消防报警控制器而独立使用，所有对探测器的操作均要通过消防报警控制器来完成。

1．1．3 在最大保护面积下，探测器按其响应阈值分为三类，应按表3.1.3进行确定。

1．1．4 在进行系统设计时，应根据被保护区域的大小、环境状况、被保护对象的位置及防护等级，选择适合的探测器。

1．1．5 探测区域不应跨越防火分区，一条管路的探测区域不宜超过500㎡，一台探测器的探测区域不宜超过2000㎡。

1．1．6 当一台探测器保护多个探测区域时，同一探测器所保护的不同探测区域的环境条件应一致。

1．1．7 应选用具有多级烟雾报警输出并具有气流故障报警功能的探测器。

1．1．8 吸气式烟雾探测器的工作状态应在消防控制室或值班室中集中显示。

1．1设计要求1．2．1 吸气式感烟火灾探测报警系统的每个采样孔应视作一个点式感烟探测器。

采样孔的间距不应大于相同条件下点式感烟探测器的布置间距。

1．2．2 当采样孔在高气流环境（探测区域空气交换率>8.6次/h ）下布置时，每个采样孔的保护面积应相应缩小，具体数值应按照表1.1.2进行选择。

1．2．3 在单独的房间内设置采样孔时，不应少于2个。

1．2．4 采样孔的开孔方向应垂直面对气流及烟雾运动的方向。

1．2．5 最大允许烟雾传输时间不应大于120s，报警响应时间不应大于60s。

1．2．6采样孔的平衡度应大于70%，气流分配率应大于70%。

1．2．7 一台探测器的采样管总长不宜超过200m，单管长度不宜超过100m。

高洁净度电子厂房吸气式探测器设计浅析发布时间：2022-10-26T08:27:44.182Z 来源：《科技新时代》2022年11期作者：张若思[导读] 吸气式烟雾探测器作为一种新型高科技火灾极早期探测装置已经大量应用在国内的集成电路厂房、液晶面板厂房、数据中心等高科技厂房中张若思信息产业电子第十一设计研究院科技工程股份有限公司610021摘要：吸气式烟雾探测器作为一种新型高科技火灾极早期探测装置已经大量应用在国内的集成电路厂房、液晶面板厂房、数据中心等高科技厂房中。

它通过空气采样对燃烧颗粒物分析，能够在火灾发生的最初期进行预警和报警。

吸气式烟雾探测器在设计过程中，国内规范相对缺失，设计目前还没有统一的标准，设计施工基本以经验为主，吸气式烟雾探测系统的安装部位、设计思路、与其余消防系统的关系都比较模糊。

本文结合国际规范与多年高洁净度电子厂房的设计经验浅析吸气式探测器设计要点。

关键字：吸气式烟雾探测器高洁净度电子厂房主动探测华夫板冷却盘管一、概述与必要性1.1 背景伴随着工业信息化提速，半导体器件作为电子产品的核心，是电子产业最重要的基石。

《新时期促进集成电路产业和软件产业高质量发展的若干政策》等相关政策文件的出台为集成电路、液晶面板、封装测试等产业的革新升级提供了政策依据，新一代信息技术产业、高端装备制造产业将进入发展的快车道。

2020年10月,工业信息化部及应急管理部印发《“工业互联网+安全生产”行动计划（2021-2023年）》，文件要求企业需建设超前预警能力，这里的“预警能力”除指信息安全等预警能力外，还特指安全生产相关预警及处理手段。

这其中，对火灾的提前预知并对火情及时进行处理，对人身及财产进行保护显得更加重要。

上世纪末本世纪初随着半导体行业外资的大量引入，一批大规模集成电路芯片、液晶面板厂房开始建设并投用，如：INTER、摩托罗拉、NEC、德州仪器、三星、LG。

此类厂房与传统厂房相比具有大面积、大体积、高风速、高洁净度的特点（详见图1）。

GST海湾灵感系列吸气式感烟火灾探测系统产品手册海湾公司拥有全系列消防产品组合，包括：可根据需求为客户量身定制消防全面解决方案。

防火门监控系统气体灭火系统消防设备电源监控系统智慧消防物联网系统船用火灾探测报警系统火灾自动报警及消防联动控制系统电气火灾监控系统可燃气体探测报警系统吸气式感烟火灾探测系统消防应急照明和疏散指示系统海湾公司（GST）是国内主要的火灾探测报警及灭火系统供应商之一。

自1993年成立以来，海湾已成为中国消防行业的主要品牌，广受消费者认可。

海湾公司不仅拥有二十多条先进的电子产品生产线，配合其卓越的生产管理体系和严谨的质量控制流程，使海湾成为其母公司，联合技术公司（UTC），全球技术先进、精益高效的建筑智能电子产品生产基地之一。

其不同产品根据不同需求分别通过了CCC、UL、LPCB、CE、SAI、GOST R等一项或多项国内和国际认证。

海湾公司拥有强大的技术研发实力和持续创新能力，在中国北京和秦皇岛分别设有产品研发中心和博士后科研工作站，着眼于行业尖端技术与标准，与时俱进地开发新技术和新产品。

产品线覆盖从火灾前期预警到后期灭火，再到智能逃生等各个环节，不断为保护人民生命财产安全提供优质的产品。

海湾公司在中国130多个城市设有专业的销售服务联络网点，同时依托联合技术公司的全球销售网络将产品和服务扩展到全世界范围。

迄今，海湾的客户已经遍及亚洲、欧洲、非洲、南北美洲、大洋洲及中东等全球多个国家和地区，工程涵盖商业楼宇、住宅楼宇、公共设施、金融、酒店、教育及工业等多个领域。

自2009年8月海湾公司加入联合技术公司以来，结合其在国际市场和国内市场上的品牌、资本、技术和管理优势，致力于为客户提供全面高效的一站式消防解决方案，提升整体生活质量，带动现代化城市发展。

目录资质证书强大的销售服务网络GST海湾灵感系列吸气式感烟探测器介绍GST海湾灵感系列吸气式感烟探测器的应用场合⸺严苛环境的探测专家JTY-GXF-GST1D JTY-GXF-GST2D灵感系列吸气式感烟火灾探测器0102030406资质证书引领创新科技 捍卫安全真谛 I 01强大的销售服务网络GST海湾灵感系列吸气式感烟探测器介绍传统的火灾报警系统通常是在可见烟阶段才能探测到烟雾，发出警报，此时火情所造成的经济和财产损失可能已不可避免。

有关吸气式烟雾探测火灾报警系统设计的探讨
陈文平(福建省国防工业设计院福州350005)
[提要]结合工程设计实例，分析了在特殊环境和高大空间采用传统火灾探测器的缺陷，介绍吸气式烟雾探测器特点和吸气式烟雾探测火灾报警系统的应用前景。

[关键词] 高大空间、重要场所、吸气式烟雾探测火灾报警、遮光率、采样管
Discussion on Design of Aspirating Smoke Detection
Fire Alarm System
Chen Wen-ping
Abstract：Combined with practical work, analysis of the shortcomings of traditional fire detector is made, and the characteristics of aspirating smoke detection and fire alarm system applications are introduced.
Key words: Large space ; Important place; Aspirating smoke detection fire alarm; Obscuration; Sampling point。

消防水炮及吸气式感烟探测器设计要点浅析发布时间：2021-11-24T05:55:17.785Z 来源：《电力设备》2021年第10期作者：郭天成王一彬邵康康[导读] 本文所述厂房项目概况如下：地上一层，总建筑面积12626.56平方米，建筑高度13米；生产类别为丙类，结构型式为钢结构、框架结构（设备用房部分）；（中建八局第二建设有限公司设计研究院）摘要：当空间高度超过12m时，部分常规火灾自动报警装置不能满足规范要求，需要采用线型光束感烟探测器或吸气式感烟探测器代替点型感烟探测器。

同时，因为空间较大，需要采用大流量消防水炮系统代替自动喷水灭火系统，对于水炮的消防联动控制也提出了新的要求。

本文以设计过高大空间机械生产厂房为例，简述上述系统设计的要点。

关键词：火灾自动报警；消防水炮联动控制；吸气式感烟探测器一、概述本文所述厂房项目概况如下：地上一层，总建筑面积12626.56平方米，建筑高度13米；生产类别为丙类，结构型式为钢结构、框架结构（设备用房部分）；暖通专业设有机械排烟系统，水专业设有消火栓系统与消防水炮系统。

根据《建筑设计防火规范》GB50016-2014条文8.4.1.13规定，设置机械排烟、防烟系统，雨淋或预作用自动喷水灭火系统，固定消防水炮灭火系统、气体灭火系统等需与火灾自动报警系统连锁动作的场所或部位需要设置火灾自动报警系统，故该厂房应设置火灾自动报警系统。

本文结合设计经验，提出高大空间厂房火灾自动报警系统的设置方案。

二、消防水炮联动控制图1：消防水炮联动框图由于层高超过12m，给排水专业采用消防水炮系统代替常用的自动喷水系统。

本项目设置了20台消防水炮，流量均为30L/s。

依据规范要求，采用以下水炮联动控制方案。

联动控制系统包括集中控制柜、现场控制箱和水炮装置电源箱。

将消防水炮集中控制柜设于园区消控室，由消控室消防双电源箱提供电源，同时提供UPS电源后备。

由集中控制柜单独引出起泵线，接至园区消防水泵房，可以通过控制柜直接启动消防水泵。
