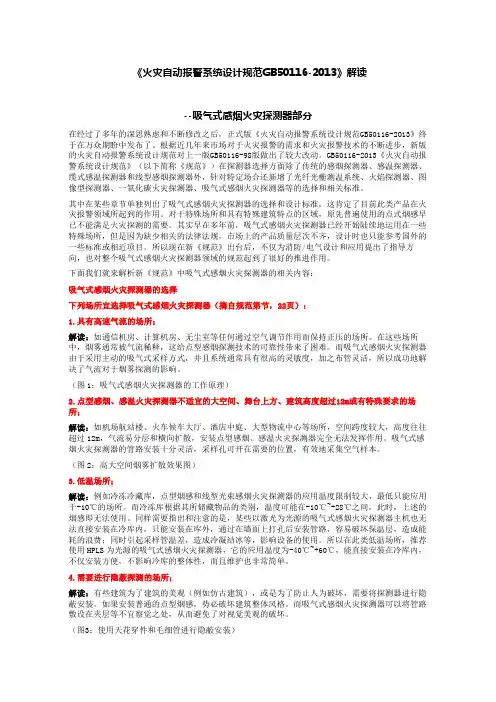

《火灾自动报警系统设计规范GB50116-2013》解读--吸气式感烟火灾探测器部分在经过了多年的深思熟虑和不断修改之后，正式版《火灾自动报警系统设计规范GB50116-2013》终于在万众期盼中发布了。
根据近几年来市场对于火灾报警的需求和火灾报警技术的不断进步，新版的火灾自动报警系统设计规范对上一版GB50116-98版做出了较大改动。
GB50116-2013《火灾自动报警系统设计规范》（以下简称《规范》）在探测器选择方面除了传统的感烟探测器、感温探测器、缆式感温探测器和线型感烟探测器外，针对特定场合还新增了光纤光栅测温系统、火焰探测器、图像型探测器、一氧化碳火灾探测器、吸气式感烟火灾探测器等的选择和相关标准。
其中在某些章节单独列出了吸气式感烟火灾探测器的选择和设计标准，这肯定了目前此类产品在火灾报警领域所起到的作用。
对于特殊场所和具有特殊建筑特点的区域，原先普遍使用的点式烟感早已不能满足火灾探测的需要。
其实早在多年前，吸气式感烟火灾探测器已经开始陆续地运用在一些特殊场所，但是因为缺少相关的法律法规，市场上的产品质量层次不齐，设计时也只能参考国外的一些标准或相近项目。
所以现在新《规范》出台后，不仅为消防/电气设计和应用提出了指导方向，也对整个吸气式感烟火灾探测器领域的规范起到了很好的推进作用。
下面我们就来解析新《规范》中吸气式感烟火灾探测器的相关内容：吸气式感烟火灾探测器的选择下列场所宜选择吸气式感烟火灾探测器（摘自规范第节，22页）：1.具有高速气流的场所；解读：如通信机房、计算机房、无尘室等任何通过空气调节作用而保持正压的场所。
在这些场所中，烟雾通常被气流稀释，这给点型感烟探测技术的可靠性带来了困难。
而吸气式感烟火灾探测器由于采用主动的吸气式采样方式，并且系统通常具有很高的灵敏度，加之布管灵活，所以成功地解决了气流对于烟雾探测的影响。
（图1：吸气式感烟火灾探测器的工作原理）2.点型感烟、感温火灾探测器不适宜的大空间、舞台上方、建筑高度超过12m或有特殊要求的场所；解读：如机场航站楼、火车候车大厅、酒店中庭、大型物流中心等场所，空间跨度较大，高度往往超过12m，气流易分层和横向扩散，安装点型感烟、感温火灾探测器完全无法发挥作用。

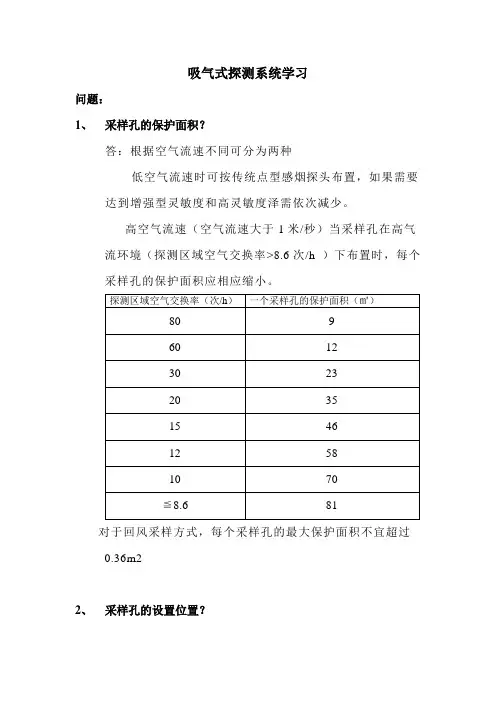

吸气式探测系统学习问题：1、采样孔的保护面积？答：根据空气流速不同可分为两种低空气流速时可按传统点型感烟探头布置，如果需要达到增强型灵敏度和高灵敏度泽需依次减少。
高空气流速（空气流速大于1米/秒）当采样孔在高气流环境（探测区域空气交换率>8.6次/h ）下布置时，每个采样孔的保护面积应相应缩小。
对于回风采样方式，每个采样孔的最大保护面积不宜超过0.36m22、采样孔的设置位置？答：★采样孔至墙壁、梁边的水平距离，不应小于0.5m；★采样孔周围0.5m内，不应有遮挡物；★采样孔至空调送风口边的水平距离，不应小于1m；至多孔送风顶棚口的水平距离，不应小于0.3m；★在走道的顶棚上设置采样孔时，宜居中布置。
采样管末端帽距端墙的距离，不应大于采样孔安装间距的一半；★当梁突出顶棚的高度超过600mm时，每个梁间区域至少应设置一个采样孔，当梁突出顶棚的高度小于200mm时，可不计梁的影响；★当梁高在200mm至600mm之间时，每个梁间区域的采样孔设置应符合现行国家标准《火灾自动报警系统施工及验收规范》GB50166的相关规定。
3、HSSD能否存储信息？能存多少？掉电后是否消失？能存200，4、采样管弯头曲率的要求？采样管弯头弧度应大于90°，曲率半径应在40mm至200mm之间。
不得强行扭曲采样管来改变管道的方向。
(一般为70mm)5、报警原理激光散射体探测法,即：采样的空气持续流入一个装有高能光源的探测室，这一光源会被样品中的任何烟雾颗粒散射，散射光由一个固态光接收器进行分析。
散射光的量与烟浓度成正比。
光散射系统对阴燃火和电线过载造成的烟雾颗粒很敏感，因此对于要求早期报警的地方很有用。
但这种探测器会受灰尘干扰，因此多数探测器会安装复杂的过滤网或电子除尘装置。
6、联网方式及所需设备GST空气采样式感烟火灾探测报警器本身都具有RS485通讯端口，通过两芯屏蔽电缆可以方便地将一台以上的GST 空气采样式感烟火灾探测报警器连接成网络，两台设备之间最大距离可达1200米，整个网络只需一个编程器，就可对网中的所有设备进行设置；另外，还可使用GST空气采样式感烟火灾探测报警器专用的联网监控软件，通过一台计算机实时管理、监测全部设备的运行情况。

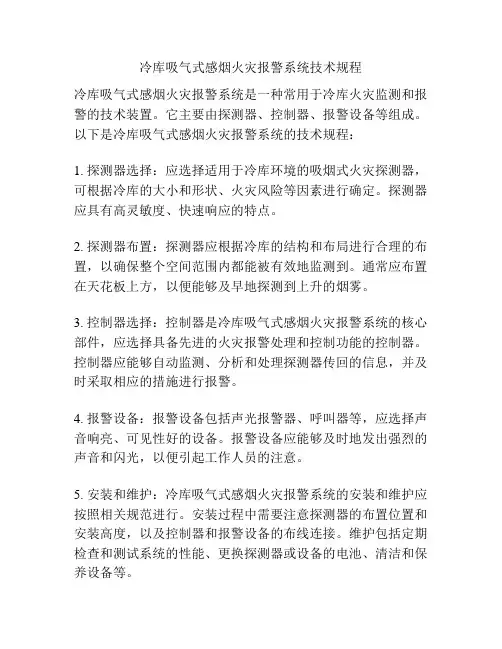

冷库吸气式感烟火灾报警系统技术规程
冷库吸气式感烟火灾报警系统是一种常用于冷库火灾监测和报警的技术装置。
它主要由探测器、控制器、报警设备等组成。
以下是冷库吸气式感烟火灾报警系统的技术规程：
1. 探测器选择：应选择适用于冷库环境的吸烟式火灾探测器，可根据冷库的大小和形状、火灾风险等因素进行确定。
探测器应具有高灵敏度、快速响应的特点。
2. 探测器布置：探测器应根据冷库的结构和布局进行合理的布置，以确保整个空间范围内都能被有效地监测到。
通常应布置在天花板上方，以便能够及早地探测到上升的烟雾。
3. 控制器选择：控制器是冷库吸气式感烟火灾报警系统的核心部件，应选择具备先进的火灾报警处理和控制功能的控制器。
控制器应能够自动监测、分析和处理探测器传回的信息，并及时采取相应的措施进行报警。
4. 报警设备：报警设备包括声光报警器、呼叫器等，应选择声音响亮、可见性好的设备。
报警设备应能够及时地发出强烈的声音和闪光，以便引起工作人员的注意。
5. 安装和维护：冷库吸气式感烟火灾报警系统的安装和维护应按照相关规范进行。
安装过程中需要注意探测器的布置位置和安装高度，以及控制器和报警设备的布线连接。
维护包括定期检查和测试系统的性能、更换探测器或设备的电池、清洁和保养设备等。
6. 报警联动：冷库吸气式感烟火灾报警系统可以与其他安全设备进行联动，例如灭火系统、消防电话等。
联动可以实现火灾报警后的自动灭火控制和呼叫紧急疏散等功能。
7. 故障监测和报警：冷库吸气式感烟火灾报警系统应具备故障监测和报警功能，能够自动监测系统的工作状态，及时发现故障并进行报警。
asd200型吸气式感烟火灾探测器使用说明书感烟火灾探测器（型号：ASD200）使用说明书1. 产品概述ASD200型吸气式感烟火灾探测器是一种用于检测室内空气中烟雾浓度的装置。
它采用吸气式工作原理，能够快速、准确地检测烟雾，并在火灾发生时发出警报。
2. 安装要求- 安装探测器时应确保周围环境清洁，避免灰尘、油污等物质附着在感烟探测头上，影响其灵敏度和检测性能。
- 探测器应安装在离地面距离1.5米以上，避免干扰和损坏。
- 探测器应远离高温、高湿度、振动和冲击等物理环境，以免影响其正常的工作和寿命。
- 安装位置应能够保证烟雾能够顺利进入感烟探测头并触发火灾报警。
3. 使用方法- 将ASD200型吸气式感烟火灾探测器正确安装在指定位置，并紧固好螺丝。
- 接通电源后，探测器会开始工作并自检。
正常情况下，工作指示灯将保持稳定绿色亮起。
- 当感烟探测头探测到烟雾时，探测器将发出声光报警信号，同时工作指示灯将变红闪烁。
此时，请立即采取相应的火灾应对措施。
- 当探测器检测到火源已经扑灭或烟雾浓度降低到正常水平时，工作指示灯将恢复稳定绿色，报警声音停止。
4. 维护与注意事项- 定期检查探测器的工作状态，确保工作指示灯正常亮起。
- 定期清洁感烟探测头表面，以保证灵敏度和检测性能。
- 如发现探测器存在故障或异常，应立即停止使用并咨询专业技术人员进行检修或更换。
- 不得私自拆卸探测器，以免影响其正常工作和安全性能。
- 定期对探测器进行功能测试，确保其正常工作。
- 存放探测器时应避免湿气、震动和高温环境，以免损坏。
以上是ASD200型吸气式感烟火灾探测器的使用说明，使用者在使用前请确切阅读并按照要求操作。
若有任何问题，请联系售后服务部门。

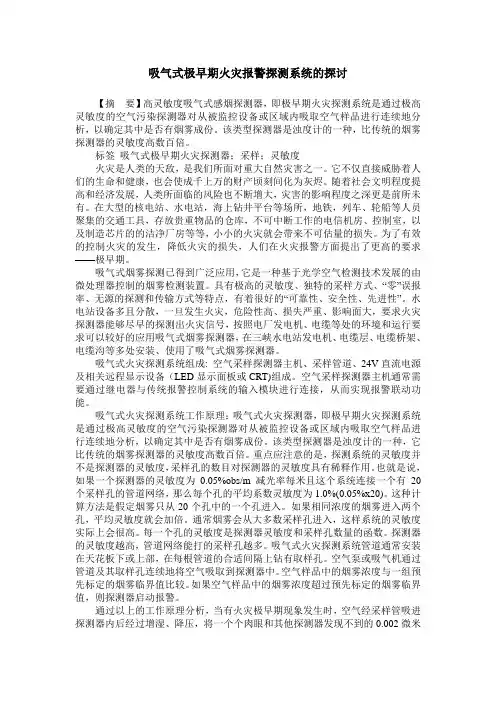

吸气式极早期火灾报警探测系统的探讨【摘要】高灵敏度吸气式感烟探测器，即极早期火灾探测系统是通过极高灵敏度的空气污染探测器对从被监控设备或区域内吸取空气样品进行连续地分析，以确定其中是否有烟雾成份。
该类型探测器是浊度计的一种，比传统的烟雾探测器的灵敏度高数百倍。
标签吸气式极早期火灾探测器；采样；灵敏度火灾是人类的天敌，是我们所面对重大自然灾害之一。
它不仅直接威胁着人们的生命和健康，也会使成千上万的财产顷刻间化为灰烬。
随着社会文明程度提高和经济发展，人类所面临的风险也不断增大，灾害的影响程度之深更是前所未有。
在大型的核电站、水电站，海上钻井平台等场所，地铁，列车、轮船等人员聚集的交通工具，存放贵重物品的仓库，不可中断工作的电信机房、控制室，以及制造芯片的的洁净厂房等等，小小的火灾就会带来不可估量的损失。
为了有效的控制火灾的发生，降低火灾的损失，人们在火灾报警方面提出了更高的要求——极早期。
吸气式烟雾探测已得到广泛应用，它是一种基于光学空气检测技术发展的由微处理器控制的烟雾检测装置。
具有极高的灵敏度、独特的采样方式、“零”误报率、无源的探测和传输方式等特点，有着很好的“可靠性、安全性、先进性”。
水电站设备多且分散，一旦发生火灾，危险性高、损失严重、影响面大，要求火灾探测器能够尽早的探测出火灾信号，按照电厂发电机、电缆等处的环境和运行要求可以较好的应用吸气式烟雾探测器，在三峡水电站发电机、电缆层、电缆桥架、电缆沟等多处安装、使用了吸气式烟雾探测器。
吸气式火灾探测系统组成: 空气采样探测器主机、采样管道、24V直流电源及相关远程显示设备（LED显示面板或CRT)组成。
空气采样探测器主机通常需要通过继电器与传统报警控制系统的输入模块进行连接，从而实现报警联动功能。
吸气式火灾探测系统工作原理：吸气式火灾探测器，即极早期火灾探测系统是通过极高灵敏度的空气污染探测器对从被监控设备或区域内吸取空气样品进行连续地分析，以确定其中是否有烟雾成份。

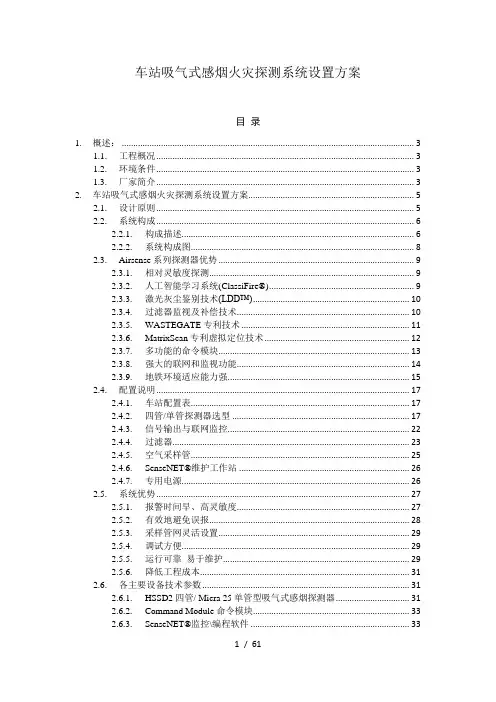

车站吸气式感烟火灾探测系统设置方案目录1.概述： (3)1.1.工程概况 (3)1.2.环境条件 (3)1.3.厂家简介 (3)2.车站吸气式感烟火灾探测系统设置方案 (5)2.1.设计原则 (5)2.2.系统构成 (6)2.2.1.构成描述 (6)2.2.2.系统构成图 (8)2.3.Airsense系列探测器优势 (9)2.3.1.相对灵敏度探测 (9)2.3.2.人工智能学习系统(ClassiFire®) (9)2.3.3.激光灰尘鉴别技术(LDD™) (10)2.3.4.过滤器监视及补偿技术 (10)2.3.5.WASTEGATE专利技术 (11)2.3.6.MatrixScan专利虚拟定位技术 (12)2.3.7.多功能的命令模块 (13)2.3.8.强大的联网和监视功能 (14)2.3.9.地铁环境适应能力强 (15)2.4.配置说明 (17)2.4.1.车站配置表 (17)2.4.2.四管/单管探测器选型 (17)2.4.3.信号输出与联网监控 (22)2.4.4.过滤器 (23)2.4.5.空气采样管 (25)2.4.6.SenseNET®维护工作站 (26)2.4.7.专用电源 (26)2.5.系统优势 (27)2.5.1.报警时间早、高灵敏度 (27)2.5.2.有效地避免误报 (28)2.5.3.采样管网灵活设置 (29)2.5.4.调试方便 (29)2.5.5.运行可靠易于维护 (29)2.5.6.降低工程成本 (31)2.6.各主要设备技术参数 (31)2.6.1.HSSD2四管/ Micra 25单管型吸气式感烟探测器 (31)mand Module命令模块 (33)2.6.3.SenseNET®监控\编程软件 (33)2.6.4.PipeCAD设计测算软件 (36)3.调试、维保方案（简述） (37)3.1设备检查 (37)3.2单机调试 (37)3.3联网调试 (37)3.4SenseNet软件调试 (38)3.5维护保养 (38)4.产品认证 (39)4.1CCCF证书+检测报告 (39)4.2UL检测报告 (50)4.3FM检测报告 (51)4.4VDS认证 (52)4.5LPCP认证 (52)4.6CE认证 (54)4.7EMC认证 (55)5.地铁行业业绩 (57)5.1地铁、车站、隧道项目列表 (57)5.2用户证明及合同（部分） (57)5.3安装实图 (60)1.概述：1.1.工程概况乌鲁木齐轨道交通1号线（三屯碑站至国际机场站）正线长27.615km，共设车站21座，平均站间距1.34km，均为地下线。
《火灾自动报警系统设计规范GB50116-2013》解读--吸气式感烟火灾探测器部分在经过了多年的深思熟虑和不断修改之后，正式版《火灾自动报警系统设计规范GB50116-2013》终于在万众期盼中发布了。
根据近几年来市场对于火灾报警的需求和火灾报警技术的不断进步，新版的火灾自动报警系统设计规范对上一版GB50116-98版做出了较大改动。
GB50116-2013《火灾自动报警系统设计规范》（以下简称《规范》）在探测器选择方面除了传统的感烟探测器、感温探测器、缆式感温探测器和线型感烟探测器外，针对特定场合还新增了光纤光栅测温系统、火焰探测器、图像型探测器、一氧化碳火灾探测器、吸气式感烟火灾探测器等的选择和相关标准。
其中在某些章节单独列出了吸气式感烟火灾探测器的选择和设计标准，这肯定了目前此类产品在火灾报警领域所起到的作用。
对于特殊场所和具有特殊建筑特点的区域，原先普遍使用的点式烟感早已不能满足火灾探测的需要。
其实早在多年前，吸气式感烟火灾探测器已经开始陆续地运用在一些特殊场所，但是因为缺少相关的法律法规，市场上的产品质量层次不齐，设计时也只能参考国外的一些标准或相近项目。
所以现在新《规范》出台后，不仅为消防/电气设计和应用提出了指导方向，也对整个吸气式感烟火灾探测器领域的规范起到了很好的推进作用。
下面我们就来解析新《规范》中吸气式感烟火灾探测器的相关内容：5.4 吸气式感烟火灾探测器的选择5.4.1 下列场所宜选择吸气式感烟火灾探测器（摘自规范第5.4节，22页）：1. 具有高速气流的场所；解读：如通信机房、计算机房、无尘室等任何通过空气调节作用而保持正压的场所。
在这些场所中，烟雾通常被气流稀释，这给点型感烟探测技术的可靠性带来了困难。
而吸气式感烟火灾探测器由于采用主动的吸气式采样方式，并且系统通常具有很高的灵敏度，加之布管灵活，所以成功地解决了气流对于烟雾探测的影响。
（图1：吸气式感烟火灾探测器的工作原理）2. 点型感烟、感温火灾探测器不适宜的大空间、舞台上方、建筑高度超过12m 或有特殊要求的场所；解读：如机场航站楼、火车候车大厅、酒店中庭、大型物流中心等场所，空间跨度较大，高度往往超过12m，气流易分层和横向扩散，安装点型感烟、感温火灾探测器完全无法发挥作用。
目次前言 (1)1 总则 (4)2 术语 (5)3 系统设计 (7)3．1 一般规定 (7)3．2 适用场所 (7)3．3 设计要求 (8)4 系统施工 (10)4．1 一般规定 (10)4．2 施工要求 (10)5 系统调试 (13)5．1 一般规定 (13)5．2 调试要求 (13)6 系统验收 (15)6．1 一般规定 (15)6．2 验收要求 (15)7 系统的使用和维护 (17)附录A 施工记录 (18)附录B 调试报告 (19)附录C 保护对象及设置部位 (20)本规范用词说明 (22)1 总则1.0.1 为了规范吸气式感烟火灾探测报警系统的设计、施工及验收，保证系统在火灾发生的初期发现火情，防止和减少火灾危害，保护人身和财产安全，制定本规范。
1.0.2 本规范适用于工业与民用建筑中设置的采用管路采样式探测器的吸气式感烟火灾探测报警系统的设计、施工及验收。
不适用于火药、炸药、弹药、火工品等生产和贮存场所。
1.0.3 吸气式感烟火灾探测报警系统的设计、施工及验收，应针对保护对象的特点，做到安全适用、技术先进、经济合理。
1.0.4 吸气式感烟火灾探测报警系统的设计、施工及验收，除执行本规范外，尚应符合现行的国家有关标准、规范的规定。
2 术语2.0.1 吸气式感烟火灾探测报警系统Aspirating Smoke Detection Fire AlarmSystem由空气采样管网、火灾报警装置及显示控制单元组成，通过分布在探测区域的采样管网上的采样孔，将空气样品抽吸到探测报警器内进行分析，并显示出所保护区域的烟雾浓度和报警、故障状态的系统。
2.0.2 减光率 Obscuration烟雾对光线的遮挡程度，用空气中烟雾含量或浓度的百分数表示，计量单位为： %obs/m 。
2.0.3 采样管 Sampling Pipe安装在探测区域内，用于传送空气样品的管道。
2.0.4 采样点/孔 Sampling Point / Hole位于采样管上的开孔，用于对探测区内的空气样品进行采样。
FMST 吸气式感烟火灾探测报警器操作说明 FMSTDetector Power Sil/Iso Fire Time 显示模块Display ModuleAirflow Program 整机电源静音/隔离气流程序Silence Reset Test Isolate静音复位自检隔离火警2Fire2火警1Fire1行动PRE预警AUX.报警时间整机指示灯：绿灯亮起为正常运转 黄灯亮起为侦测机有故障 电源指示灯：绿灯亮起为正常运转黄灯亮起为电源有故障 静音/隔离指示灯：绿灯亮起为正常运行黄灯亮起为设备处于静音状态黄灯闪烁为设备处于隔离状态 气流指示灯： 绿灯亮起为正常运转，气流在正常范围内黄灯亮起为气流有故障，可能是气流过高管路可能断裂、气流量过低管路可能阻塞或是抽气泵失效程序指示灯： 绿灯亮起整机程序正常运行黄灯亮起为程序死机烟雾浓度指示灯： 首次开机有15分钟设备自学习时间，此时，16个红灯流动闪烁。
报警时间：LED 显示时间为最新报火警的时间。
预警级灯亮(AUX)当达到该报警级别，且超过一定的延时，该灯亮起，并伴有间断报警声。
行动级灯亮(PRE)当达到该报警级别，且超过一定的延时，该灯亮起，并伴有间断报警声。
火警Ⅰ级灯亮(Fire1)当达到该报警级别，且超过一定的延时，该灯亮起，并伴有不间断报警声。
火警Ⅱ级灯亮(Fire2)当达到该报警级别，且超过一定的延时，该灯亮起，并伴有不间断报警声。
静音键：按此键可以用来消除报警时蜂鸣器所发的声音。
当按下时指示灯长亮，整机处于消音状态。
复位键：连续按此键三次程序重新运行。
自检键：按此键设备进入自检状态，无须人工干预，自动诊断设备工作状态。
隔离键：按此键设备进入隔离状态。
被隔离后，设备不产生任何报警，且隔离指示灯亮。
现场处理办法当有作业人员在现场时发现有“预警”级和“行动”级报警时，应立刻查明报警原因并进行处理，消除烟源，待报警信号自动消除后，才能离开现场。
行业标准火灾探测器的选择与设置火灾探测器的选择1一般规定1、火灾探测器的选择应符合下列规定：（1）对火灾初期有阴燃阶段，产生大量的烟和少量的热，很少或没有火焰辐射的场所，应选择感烟火灾探测器。
（2）对火灾发展迅速，可产生大量热、烟和火焰辐射的场所，可选择感温火灾探测器、感烟火灾探测器、火焰探测器或其组合。
（3）对火灾发展迅速，有强烈的火焰辐射和少量烟、热的场所，应选择火焰探测器。
（4）对火灾初期有阴燃阶段，且需要早期探测的场所，宜增设一氧化碳火灾探测器。
（5）对使用、生产可燃气体或可燃蒸气的场所，应选择可燃气体探测器。
（6）应根据保护场所可能发生火灾的部位和燃烧材料的分析，以及火灾探测器的类型、灵敏度和响应时间等选择相应的火灾探测器，对火灾形成特征不可预料的场所，可根据模拟试验的结果选择火灾探测器。
（7）同一探测区域内设置多个火灾探测器时，可选择具有复合判断火灾功能的火灾探测器和火灾报警控制器。
2点型火灾探测器的选择1、对不同高度的房间，可按表1选择点型火灾探测器。
表1 对不同高度的房间点型火灾探测器的选择注：表中A1、A2、B、C、D、E、F、G为点型感温探测器的不同类别，其具体参数应符合附录一的规定。
2、下列场所宜选择点型感烟火灾探测器：（1）饭店、旅馆、教学楼、办公楼的厅堂、卧室、办公室、商场、列车载客车厢等。
（2）计算机房、通信机房、电影或电视放映室等。
（3）楼梯、走道、电梯机房、车库等。
（4）书库、档案库等。
3、符合下列条件之一的场所，不宜选择点型离子感烟火灾探测器：（1）相对湿度经常大于95%。
（2）气流速度大于5m/s。
（3）有大量粉尘、水雾滞留。
（4）可能产生腐蚀性气体。
（5）在正常情况下有烟滞留。
（6）产生醇类、醚类、酮类等有机物质。
4、符合下列条件之一的场所，不宜选择点型光电感烟火灾探测器：（1）有大量粉尘、水雾滞留。
（2）可能产生蒸气和油雾。
（3）高海拔地区。
（4）在正常情况下有烟滞留。
1、感烟探测器、85℃的感温探测器的保护面积和保护半径：2、一个探测区域内所需设置的探测器数量：3、当梁突出顶棚的高度小于200mm时，可不计梁对探测器保护面积的影响；4、，根据附录B、C确定探测器数量；5、当梁突出顶棚的高度大于600mm时，被梁隔断的每个梁间区域至少应设置一只探测器；6、当梁间净距小于1m时，可不计梁对探测器保护面积的影响；7、宽度小于3m的内走道顶棚上宜居中布置探测器；8、感温探测器的安装间距不应超过10m；9、感烟探测器的安装间距不应超过15m；10、探测器至端墙的距离不应大于探测器安装间距的一半；11、探测器至墙壁、梁边的水平距离不应小于0.5m；12、探测器周围0.5m内不应有遮挡物；13、房间被书架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的5%时，每个被隔开的部分至少应安装一只探测器；14、探测器至空调送风口边的水平距离不应小于1.5m，宜接近回风口安装；15、探测器至多孔送风棚孔口的水平距离不应小于0.5m。
16、当屋顶有热屏障时，感烟探测器下表面至顶棚或屋顶的距离：17、锯齿型屋顶和坡度大小15°的人字型屋顶，应在每个屋脊处设置一排探测器；18、探测器宜水平安装，倾斜安装时，倾斜角不应大于45°；19、在电梯井、升降机井设置探测器时，其位置宜在井道上方的机房顶棚上；20、应避免光源直接照射在火焰探测器的探测窗口；21、单波段的火焰探测器不应设置在平时有光源照射的场所；22、在探测器保护的建筑高度超过12m的高大空间时，应选用2级以上灵敏度的火灾探测器，并应尽量降低探测器设置高度；23、线型光束感烟探测器的设置：A、探测器的光束轴线至顶棚的垂直距离宜为0.3~1.0m，距地高度不宜超过20m；B、相邻两组探测器的水平距离不应大于14m；C、探测器至侧墙水平距离不应大于7m，且不应小于0.5m；D、探测器的发射器和接收器之间的距离不宜超过100m；E、建筑高度超过12m的高大空间时，探测器应设置在开窗或通风空调对流层下面1m处；F、探测器宜设置在混凝土结构上；G、在钢结构建筑中，可设置在钢架上，但应考虑位移影响，选择发射光范围大于钢结构位移的探测器；H、探测器的设置应保证其接收端避开日光和人工光源照射；I、反射式探测器应保证在反射板与探测器间任何部位进行模拟试验时，探测器均能正确响应；24、缆式线型感温火灾探测器的设置：A、探测器在电缆桥架或支架上设置时，宜采用接触式布置；B、探测器在各种皮带输送装置上设置时，宜设置在装置的过热点附近；C、顶棚下方的空气管式线型差温探测器至顶棚的距离宜为0.1m。

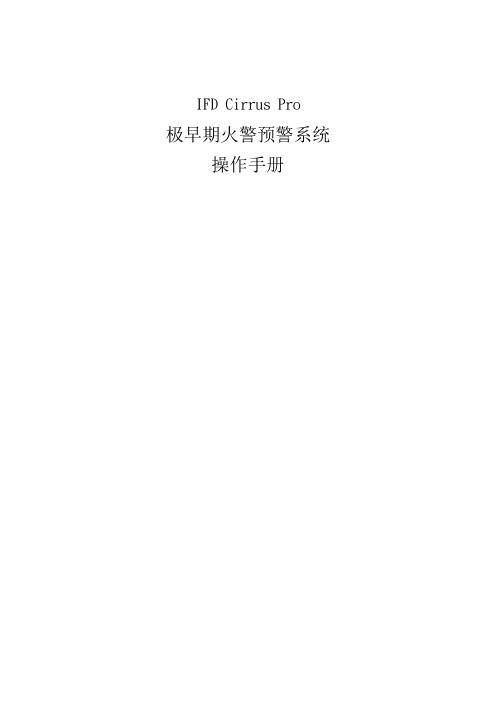

IFD Cirrus Pro极早期火警预警系统操作手册目录第一章一般操作 (1)第二章异常操作 (6)第三章查询 (9)第一節事件检视 (9)第二節历史曲线图 (11)第三節数据库查询 (12)第四節历史数据查询 (13)第五節图面打印 (14)第四章CirrusPro控制器操作 (15)第一節组件选项 (15)第二節灵敏度设定 (16)第三節编辑文字 (16)第四節输入输出设定 (17)第五節管之进气流 (18)第六節保修信息 (18)第七節制造信息 (19)第八節清除事件线图 (20)第九節展示模式 (20)第五章数据设定 (21)第一節树状窗口操作 (21)第一項监控计算机 (22)第二項F-NET (25)第三項区域 (30)第四項CPD(CirrusPro控制器) (33)第二節图片窗口操作 (36)第一項新增 (36)第二項删除 (36)第三項更改属性 (37)第四項CPD位置调整 (37)第六章登入 (39)第七章使用者管理 (40)第一節使用者权限 (40)第二節新增使用者 (41)第三節修改使用者 (41)第四節删除使用者 (42)第一章一般操作进入极早期火警预警系统, 屏幕显示如下：窗口说明：树状窗口极早期火警预警系统之数据为树状结构，以监控计算机图标开始，第二层为区域侦测网络(F-NET) ，每一个区域侦测网络包含区域(第三层)，每一个区域包含极早期火警预警控制器(CPD) (最后一层)。
树状显示窗口如下： 图控树状窗口 图片窗口讯息窗口 CPD 状态窗口图示说明：监控计算机区域侦测网络(F-NET)区域极早期火警预警控制器(CPD)讯息窗口依CPD的状态显示该异常CPD之相关讯息。
图片窗口显示目前选定区域图片。
在树状窗口节点上按下鼠标左键, 即可快速切换至该区域或极早期火警预警控制器图片。
鼠标光标图标说明：鼠标游标在图面上移动时之图示。
当鼠标游标在图面时按下鼠标左键时之图标，此时移动鼠标可拖曳图面。
吸气式烟雾探测报警系统参数1.系统构成▪吸气式烟雾探测报警系统是一个相对独立的子系统。
各个房间的吸气式烟雾探测报警器均需各自组成网络，在与现场火灾自动报警系统进行连接的同时还需与相应的综合监控系统进行连接。
▪吸气式烟雾探测报警系统由管路吸气感烟探测器、空气采样管路、附属设备及电源构成。
2.探测器2．1 功能要求▪探测器类型应为管路吸气式高灵敏型空气采样（吸气）式烟雾探测报警器。
▪探测器应采用激光作为探测光源，且激光探测腔应具有自清洁能力。
▪探测器应具备提供探测区实时烟雾浓度数值的能力，并应在烟雾浓度达到预先设置的报警级别时，发出相应的报警。
报警级别不应少于4 级，报警灵敏度的设置范围应可调。
▪探测器应具有对每根采样进气管路的气流状态进行实时监测的功能，并应在气流值到达预先设置的报警级别时，发出相应的气流报警。
报警级别不应少于4 级。
▪探测器应具有内置式过滤器，且该过滤器的使用寿命应受到实时监视。
▪探测器应具有环境自学习功能。
▪探测器应具有环境参照探测功能，从而避免由于环境因素变化而导致的误报警。
▪探测器应具有火警优先功能，当系统中故障信息与火警信息同时出现或故障信息先于火警信息出现时，火警报警应优先于故障报警。
待火警信息消失后，故障报警应能重新出现，直至故障被消除。
▪探测器应具有故障自诊断功能，应能对采样管路﹑传输线路和探测器等整个系统部件进行全面的故障巡检，并能及时给出故障报警信息,以保持系统运行的高可靠性。
▪探测器应具有历史事件记录功能，事件类型应包括烟雾及故障报警、控制操作记录及现场烟雾浓度值变化信息等，每台探测器可存储的事件数不应少于10000条。
▪探测器应能够通过继电器或数据协议的方式与车站级火灾自动报警系统相连接。
▪探测器应避免干扰保护区内其它设备或被其他设备所干扰。
即应具有抗电磁干扰性能，并且应不释放电磁干扰。
探测器应符合EMC 电磁兼容性标准并通过相关认证。
▪探测器应通过中国国家消防电子产品质量监督检验中心按照GB15631-2008标准的检测，并应取得 FM、UL、LPCB 及VDS 认证。
吸气式感烟火灾探测报警系统--设计标准吸气式感烟火灾探测报警系统设计、施工及验收规范（广东省标准GD B DBJ15-48-2005）系统设计1．1 一般规定1．1．1 系统设备应采用经国家消防产品质量监督检验机构检验合格的产品。
1．1．2 探测器按照功能应分为两类：1 吸气式烟雾探测报警器：具有复位、消音、自检等功能，可以独立使用，可对报警信号进行本地或远程输出；2 吸气式烟雾探测器：不具有复位、消音、自检等功能，不能够脱离消防报警控制器而独立使用，所有对探测器的操作均要通过消防报警控制器来完成。
1．1．3 在最大保护面积下，探测器按其响应阈值分为三类，应按表3.1.3进行确定。
1．1．4 在进行系统设计时，应根据被保护区域的大小、环境状况、被保护对象的位置及防护等级，选择适合的探测器。
1．1．5 探测区域不应跨越防火分区，一条管路的探测区域不宜超过500㎡，一台探测器的探测区域不宜超过2000㎡。
1．1．6 当一台探测器保护多个探测区域时，同一探测器所保护的不同探测区域的环境条件应一致。
1．1．7 应选用具有多级烟雾报警输出并具有气流故障报警功能的探测器。
1．1．8 吸气式烟雾探测器的工作状态应在消防控制室或值班室中集中显示。
1．1设计要求1．2．1 吸气式感烟火灾探测报警系统的每个采样孔应视作一个点式感烟探测器。
采样孔的间距不应大于相同条件下点式感烟探测器的布置间距。
1．2．2 当采样孔在高气流环境（探测区域空气交换率>8.6次/h ）下布置时，每个采样孔的保护面积应相应缩小，具体数值应按照表1.1.2进行选择。
1．2．3 在单独的房间内设置采样孔时，不应少于2个。
1．2．4 采样孔的开孔方向应垂直面对气流及烟雾运动的方向。
1．2．5 最大允许烟雾传输时间不应大于120s，报警响应时间不应大于60s。
1．2．6采样孔的平衡度应大于70%，气流分配率应大于70%。
1．2．7 一台探测器的采样管总长不宜超过200m，单管长度不宜超过100m。
吸气式感烟火灾探测器相关规范解读！在经过了多年的深思熟虑和不断修改之后，正式版《火灾自动报警系统设计规范GB50116-2013》终于在万众期盼中发布了。
根据近几年来市场对于火灾报警的需求和火灾报警技术的不断进步，新版的火灾自动报警系统设计规范对上一版GB50116-98版做出了较大改动。
GB50116-2013《火灾自动报警系统设计规范》（以下简称《规范》）在探测器选择方面除了传统的感烟探测器、感温探测器、缆式感温探测器和线型感烟探测器外，针对特定场合还新增了光纤光栅测温系统、火焰探测器、图像型探测器、一氧化碳火灾探测器、吸气式感烟火灾探测器等的选择和相关标准。
其中在某些章节单独列出了吸气式感烟火灾探测器的选择和设计标准，这肯定了目前此类产品在火灾报警领域所起到的作用。
对于特殊场所和具有特殊建筑特点的区域，原先普遍使用的点式烟感早已不能满足火灾探测的需要。
其实早在多年前，吸气式感烟火灾探测器已经开始陆续地运用在一些特殊场所，但是因为缺少相关的法律法规，市场上的产品质量层次不齐，设计时也只能参考国外的一些标准或相近项目。
所以现在新《规范》出台后，不仅为消防/电气设计和应用提出了指导方向，也对整个吸气式感烟火灾探测器领域的规范起到了很好的推进作用。
展开剩余87%下面我们就来解析新《规范》中吸气式感烟火灾探测器的相关内容：5.4 吸气式感烟火灾探测器的选择5.4.1 下列场所宜选择吸气式感烟火灾探测器（摘自规范第5.4节，22页）：1. 具有高速气流的场所；解读：如通信机房、计算机房、无尘室等任何通过空气调节作用而保持正压的场所。
在这些场所中，烟雾通常被气流稀释，这给点型感烟探测技术的可靠性带来了困难。
而吸气式感烟火灾探测器由于采用主动的吸气式采样方式，并且系统通常具有很高的灵敏度，加之布管灵活，所以成功地解决了气流对于烟雾探测的影响。
（图1：吸气式感烟火灾探测器的工作原理）2. 点型感烟、感温火灾探测器不适宜的大空间、舞台上方、建筑高度超过12m 或有特殊要求的场所；解读：如机场航站楼、火车候车大厅、酒店中庭、大型物流中心等场所，空间跨度较大，高度往往超过12m，气流易分层和横向扩散，安装点型感烟、感温火灾探测器完全无法发挥作用。
CIRRUS PRO火灾侦测器用户手册目录1.0简介 (2)1.1型号和设备 (3)2.0 定期检修 (4)2.1 定期检查 (4)2.1.1 每天检查 (4)2.1.2 三个月检查 (4)2.1.3 年度检查 (4)3.0 使用者指引 (5)3.1 面板指示和控制 (5)3.2 面板显示 (5)3.2.1 主功能选单 (7)3.2.2 实时图形表示 (7)3.2.3 单位/管显示 (8)3.2.4 事件讯息 (8)3.2.5 历史图形 (9)3.2.6 密码 (9)3.2.7 维修讯息 (10)4.0 侦错 (11)4.1 错误讯息列表 (11)4.2 侦测单元上的错误码 (11)5.0 侦测器规格 (12)1.0简介本手册详述了Cirrus Pro Series Aspirating Fire Detectors的安装、测试、服务以及使用方法。
背景众所皆知当材料过热时会产生比可见光波长还小的粒子，而且其数量远远超过在正常环境下存在的粒子数。
Cirrus Pro侦测器利用Wilson的云雾室理论来侦测火的早期及其它各阶段所产生的次微粒子。
经过过滤的空气样本经由离心风扇传送到侦测器，其中一部份被送入增湿器中。
在接近100%的相对湿度下，空气样本被吸入云雾室。
因为真空样本在迅速的膨胀和降温过程中，使水气凝结在小粒子表面而形成“云”。
因此，这些由温度变化产生的粒子而造成的“云”会被云雾室的测量系统侦测。
云的密度会以相称的粒子数量来表现。
侦测的结果是一个连续的讯号，其对应于粒子的浓度，且此讯号用来提供有4个顺序的警报。
Cirrus Pro侦测器有自我管理系统，会持续的监视其正常的操作。
任何问题会立即有面板灯号、蜂鸣器及失误继电器发出警告。
Cirrus Pro侦测器将失误数据、背景粒子浓度及事件数据储存在本机内存中，这些数据可以用选购的Cirrus窗口软件来存取及输出。
选购的面板显示器可以用来做结构的选项及显示全部的数据，面板显示器可以安装在侦测器上或装在远程，利用网络可监控到32个侦测器或面板显示器。
空气采样吸气感烟火灾探测器的调试规定要求
一、应对管路采样式吸气感烟火灾探测器的采样管路气流故障报警功能进行检查并记录，探测器的采样管路气流故障报警功能应符合下列规定：
（1）应根据产品说明书改变探测器的采样管路气流，使探测器处于故障状态，探测器或其控制装置的故障指示灯应点亮；
（2）火灾报警控制器的故障报警和信息显示功能应符合本文第一部分第2条的规定；
（3）应恢复探测器的正常采样管路气流，使探测器和控制器处于正常监视状态。
二、应对管路采样式吸气感烟火灾探测器的火灾报警功能、复位功能进行检查并记录，探测器的火灾报警功能、复位功能应符合下列规定：
（1）应在采样管最末端采样孔加入试验烟，使监测区域的烟雾浓度达到探测器报警设定阈值，探测器或其控制装置的火警确认灯应在120s内点亮并保持；（2）火灾报警控制器的火灾报警和信息显示功能应符合本文第一部分第2条的规定；
（3）应使探测器监测区域的环境恢复正常，手动操作控制器的复位键后，控制器应处于正常监视状态，探测器或其控制装置的火警确认灯应熄灭。
