单片机实验——利用中断控制LED本实验利用中断控制单片机的GPIO口控制LED的亮灭，达到了在不同的时间间隔下实现LED的闪烁、呼吸等效果。
本实验可以让初学者更好地理解与掌握单片机的中断和GPIO 控制。
一、实验器材准备1. STC12C5A16S2单片机开发板2. LED灯3. 1KΩ电阻4. 杜邦线二、实验原理本实验中，我们需要利用单片机的GPIO口控制LED灯的亮灭。
其中，单片机的GPIO 口需要设置为输出模式，即控制LED灯亮灭的电平。
在运行中，通过改变电平状态来控制LED的亮灭。
而中断控制则是为了实现不同的效果，比如在不同的时间间隔下闪烁、呼吸等。
中断是指硬件或软件的外部事件，它会打断当前正在执行的程序，转为执行中断程序。
在单片机编程中，我们可以采取中断方式实现不同的操作。
三、实验步骤1. 首先，连接电路。
将LED作为单片机GPIO控制的输出口，同时连接一个1KΩ的电阻，如下图：2. 打开Keil软件，新建工程，导入STC12C5A16S2头文件。
3. 在代码中，首先需要定义GPIO的引脚，接下来进行中断初始化设置。
4. 编写闪烁程序，实现LED在不同时间间隔下闪烁，如下：```cvoid Led_Flash(void){Led_ON(); //LED灯亮Delay(500); //延时等待500msLed_OFF(); //LED灯灭Delay(500); //延时等待500ms}```5. 编写呼吸程序，实现LED在不同时间间隔下进行呼吸灯效果。
```cvoid Led_Breath(void){uint8 i;uint16 j;for (i = 0; i < 10; i++) //变量i控制灯的亮度{for (j = 0; j < 2000; j++) //变量j控制每次延时等待的时间{Led_ON();Delay_us(i * 20);Led_OFF();Delay_us((9 - i) * 20);}}}```6. 编写中断控制程序，通过定时器中断来实现LED的不同效果。

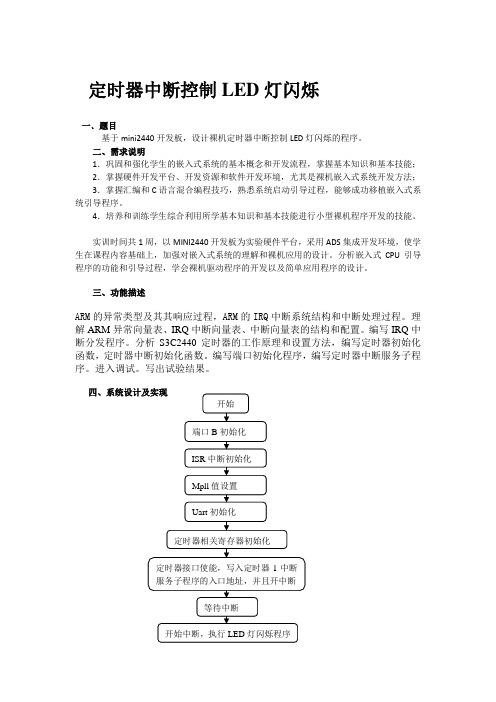

定时器中断控制LED灯闪烁一﹑题目基于mini2440开发板，设计裸机定时器中断控制LED灯闪烁的程序。
二、需求说明1．巩固和强化学生的嵌入式系统的基本概念和开发流程，掌握基本知识和基本技能；2．掌握硬件开发平台、开发资源和软件开发环境，尤其是裸机嵌入式系统开发方法；3．掌握汇编和C语言混合编程技巧，熟悉系统启动引导过程，能够成功移植嵌入式系统引导程序。
4．培养和训练学生综合利用所学基本知识和基本技能进行小型裸机程序开发的技能。
实训时间共1周，以MINI2440开发板为实验硬件平台，采用ADS集成开发环境，使学生在课程内容基础上，加强对嵌入式系统的理解和裸机应用的设计。
分析嵌入式CPU引导程序的功能和引导过程，学会裸机驱动程序的开发以及简单应用程序的设计。
三、功能描述ARM的异常类型及其其响应过程，ARM的IRQ中断系统结构和中断处理过程。
理解ARM异常向量表、IRQ中断向量表、中断向量表的结构和配置。
编写IRQ中断分发程序。
分析S3C2440定时器的工作原理和设置方法，编写定时器初始化函数，定时器中断初始化函数。
编写端口初始化程序，编写定时器中断服务子程序。
进入调试。
写出试验结果。
五、实训心得这次实训时间共1周，以MINI2440开发板为实验硬件平台，采用ADS集成开发环境，使我们在课程内容基础上，加强对嵌入式系统的理解和裸机应用的设计。
在此过程中，需要我们分析嵌入式CPU引导程序的功能和引导过程，学会裸机驱动程序的开发以及简单应用程序的设计。
从而深化我们的专业基本技能，加强我们的动手能力。
通过本次实训，我们了解到团队的力量。
小组以积极认真的态度应对，遵纪守纪，团队协作，发现问题，分析问题，解决问题，同时也培养了自己的独立工作能力。
通过本次实训，我们基本掌握了嵌入式系统的特点、性能，掌握了开发板的硬件资源，熟悉了S3C2440的功能和接口。
通过本次实训，我们还熟练了ADS集成开发环境的使用，掌握了ADS开发和调试裸机程序的过程和方法。
定时器中断控制LED灯闪烁一﹑题目基于mini2440开发板，设计裸机定时器中断控制LED灯闪烁的程序。
二、需求说明1．巩固和强化学生的嵌入式系统的基本概念和开发流程，掌握基本知识和基本技能；2．掌握硬件开发平台、开发资源和软件开发环境，尤其是裸机嵌入式系统开发方法；3．掌握汇编和C语言混合编程技巧，熟悉系统启动引导过程，能够成功移植嵌入式系统引导程序。
4．培养和训练学生综合利用所学基本知识和基本技能进行小型裸机程序开发的技能。
实训时间共1周，以MINI2440开发板为实验硬件平台，采用ADS集成开发环境，使学生在课程内容基础上，加强对嵌入式系统的理解和裸机应用的设计。
分析嵌入式CPU引导程序的功能和引导过程，学会裸机驱动程序的开发以及简单应用程序的设计。
三、功能描述ARM的异常类型及其其响应过程，ARM的IRQ中断系统结构和中断处理过程。
理解ARM异常向量表、IRQ中断向量表、中断向量表的结构和配置。
编写IRQ中断分发程序。
分析S3C2440定时器的工作原理和设置方法，编写定时器初始化函数，定时器中断初始化函数。
编写端口初始化程序，编写定时器中断服务子程序。
进入调试。
写出试验结果。
五、实训心得这次实训时间共1周，以MINI2440开发板为实验硬件平台，采用ADS集成开发环境，使我们在课程内容基础上，加强对嵌入式系统的理解和裸机应用的设计。
在此过程中，需要我们分析嵌入式CPU引导程序的功能和引导过程，学会裸机驱动程序的开发以及简单应用程序的设计。
从而深化我们的专业基本技能，加强我们的动手能力。
通过本次实训，我们了解到团队的力量。
小组以积极认真的态度应对，遵纪守纪，团队协作，发现问题，分析问题，解决问题，同时也培养了自己的独立工作能力。
通过本次实训，我们基本掌握了嵌入式系统的特点、性能，掌握了开发板的硬件资源，熟悉了S3C2440的功能和接口。
通过本次实训，我们还熟练了ADS集成开发环境的使用，掌握了ADS开发和调试裸机程序的过程和方法。
单片机课程设计论文题目：控制P1口的8只LED灯每0.5秒闪亮一次系部电子信息工程学院专业通信工程学号姓名指导教师程亮亮2015年6月25日摘要现当今，单片机的应用无处不在。
利用单片机控制灯具的实例也不胜枚举，可控制灯具的芯片也相当之多，而利用单片机控制灯具，达到人们预想效果的方法最为广泛。
它有功能多、价格优、外部电路简单的特点，深受单片机爱好者及灯具控制制造商的青昧，用80C51 单片机及少数外部电路控制LED灯光，使LED灯产生明暗效果，并在灯光达到最亮与最暗时伴随响亮的告警音。
通过硬件电路的制作以及软件程序的编制，使灯光的亮度与告警音配合得当。
LED又称为发光二极管，是一种新型光源，具有高效节能、绿色环保、使用寿命长等其他光源无法比拟的优点。
作为绿色照明光源产品，国家绿色照明推广使用的产品，代表着未来照明技术的发展方向。
本文介绍了以STC89C52为控制核心，利用PWM调光技术，通过调整PWM的周期、PWM的占空比从而控制电流，进而达到对LED进行光度亮暗的控制调节的效果，实现对LED灯的PWM调光控制。
关键词：单片机；LED灯；软件程序AbstractNowadays, the application of single chip microcomputer. SCM is used to control the lamps and lanterns of examples are numerous, control the lamps and lanterns of chip is quite much, and using single chip computer control lamps and lanterns, achieve expected effect of the method is the most widely used. It has multi functions, excellent prices, the characteristics of the external circuit is simple, by the Qing Mei single-chip lovers and lamp control manufacturers, with 80C51 microcontroller and a few external circuit to control the LED light, LED lamp has the effect of light and shade, and the light to the brightest and darkest with loud alarm sound. Through the production of the hardware circuit and software program, the brightness of the lighting and sound alarm.LED is also known as light-emitting diode, is a new type of light source, with high efficiency, energy saving, environmental protection, long service life and other light source can not match the advantages. As a green light source products, national green lighting to promote the use of products, representing the development direction of future lighting technology. STC89C52 as control core, using PWM dimming technology, by adjusting the PWM cycle, PWM accounted for empty than to control electric current, thus achieving the photometric light and dark control and regulation of the effect of the LED, LED lamp dimming with PWM control is introduced in this paper.Key words: single chip microcomputer; LED; software program目录摘要 (Ⅱ)Abstract (Ⅲ)目录 (Ⅳ)前言 (1)1：制P1口8只LED灯每0.5秒闪亮一次原理图 (2)1.1原理图 (2)1.2原理图器件 (2)1.3原理图参数设置说明 (3)1.4 PCB板图 (4)2：制P1口8只LED灯每0.5秒闪亮一次程序 (5)2.1 程序 (5)2.2 程序原理详细介绍 (5)3：件流程图 (7)3.1流程图的优点 (7)3.2流程图采用的符号 (7)3.3软件流程图制作软件 (7)3.4流程图 (7)4:软件仿真 (9)4.1 Proteus仿真原理图 (9)参考文献 (11)前言：单片机技术飞速发展，单片机的应用已经渗透到了国民经济的各个领域，处处影响着人们的生活，它的出现给现代工业测控领域带来了一次新的技术革命。
单片机课程设计论文题目：控制P1口的8只LED灯每0.5秒闪亮一次系部电子信息工程学院专业通信工程学号姓名指导教师程亮亮2015年6月25日摘要现当今，单片机的应用无处不在。
利用单片机控制灯具的实例也不胜枚举，可控制灯具的芯片也相当之多，而利用单片机控制灯具，达到人们预想效果的方法最为广泛。
它有功能多、价格优、外部电路简单的特点，深受单片机爱好者及灯具控制制造商的青昧，用80C51 单片机及少数外部电路控制LED灯光，使LED灯产生明暗效果，并在灯光达到最亮与最暗时伴随响亮的告警音。
通过硬件电路的制作以及软件程序的编制，使灯光的亮度与告警音配合得当。
LED又称为发光二极管，是一种新型光源，具有高效节能、绿色环保、使用寿命长等其他光源无法比拟的优点。
作为绿色照明光源产品，国家绿色照明推广使用的产品，代表着未来照明技术的发展方向。
本文介绍了以STC89C52为控制核心，利用PWM调光技术，通过调整PWM的周期、PWM的占空比从而控制电流，进而达到对LED进行光度亮暗的控制调节的效果，实现对LED灯的PWM调光控制。
关键词：单片机；LED灯；软件程序AbstractNowadays, the application of single chip microcomputer. SCM is used to control the lamps and lanterns of examples are numerous, control the lamps and lanterns of chip is quite much, and using single chip computer control lamps and lanterns, achieve expected effect of the method is the most widely used. It has multi functions, excellent prices, the characteristics of the external circuit is simple, by the Qing Mei single-chip lovers and lamp control manufacturers, with 80C51 microcontroller and a few external circuit to control the LED light, LED lamp has the effect of light and shade, and the light to the brightest and darkest with loud alarm sound. Through the production of the hardware circuit and software program, the brightness of the lighting and sound alarm.LED is also known as light-emitting diode, is a new type of light source, with high efficiency, energy saving, environmental protection, long service life and other light source can not match the advantages. As a green light source products, national green lighting to promote the use of products, representing the development direction of future lighting technology. STC89C52 as control core, using PWM dimming technology, by adjusting the PWM cycle, PWM accounted for empty than to control electric current, thus achieving the photometric light and dark control and regulation of the effect of the LED, LED lamp dimming with PWM control is introduced in this paper.Key words: single chip microcomputer; LED; software program目录摘要 (Ⅱ)Abstract (Ⅲ)目录 (Ⅳ)前言 (1)1：制P1口8只LED灯每0.5秒闪亮一次原理图 (2)1.1原理图 (2)1.2原理图器件 (2)1.3原理图参数设置说明 (3)1.4 PCB板图 (4)2：制P1口8只LED灯每0.5秒闪亮一次程序 (5)2.1 程序 (5)2.2 程序原理详细介绍 (5)3：件流程图 (7)3.1流程图的优点 (7)3.2流程图采用的符号 (7)3.3软件流程图制作软件 (7)3.4流程图 (7)4:软件仿真 (9)4.1 Proteus仿真原理图 (9)参考文献 (11)前言：单片机技术飞速发展，单片机的应用已经渗透到了国民经济的各个领域，处处影响着人们的生活，它的出现给现代工业测控领域带来了一次新的技术革命。
外部中断：实现LED灯的亮和灭实验：按⼀下独⽴按键，灯亮，再按⼀次，灯灭之前做过的独⽴按键实验也能实现这个功能，但是会占⽤很多CPU资源，不是好的⽅法，这⾥使⽤外部中断来实现⽐较合适效果和独⽴按键实验⼀样1. 下降沿⽅式触发：外部中断01234 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42#include <reg52.h>#define u16 unsigned int#define u8 unsigned charsbit LED1 = P2^0; // 要点亮的LED灯sbit k3 = P3^2; // 控制LED灯的独⽴按键// 延迟函数，延迟10usvoid delay(u16 time){while(time--);}// 中断条件void int0Init(){EA = 1; // 中断总允许位EX0 = 1; // 外部中断0允许位// 中断标志：边沿触发⽅式（下降沿有效），因为独⽴按键常态下是断开的，处于⾼电平，按下按键后为低电平 IT0 = 1;}// 主函数void main(){// 中断初始化int0Init();// 中断函数while(1);}// 中断函数void int0() interrupt 0{// 消抖，延迟10msdelay(1000);if(k3 == 0) // 按下k3按键{LED1 = ~LED1; // LED灯切换状态}}1. 下降沿⽅式触发：外部中断1 1234 5 6 7 8 9 10 11 12 13#include <reg52.h>#define u16 unsigned int#define u8 unsigned charsbit LED1 = P2^0; // 要点亮的LED灯sbit k4 = P3^3; // 控制LED灯的独⽴按键// 延迟函数，延迟10usvoid delay(u16 time){13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42{while(time--);}// 中断条件void int1Init(){EA = 1; // 中断总允许位EX1 = 1; // 外部中断1允许位// 中断标志：边沿触发⽅式（下降沿有效），因为独⽴按键常态下是断开的，处于⾼电平，按下按键后为低电平 IT1 = 1;}// 主函数void main(){// 中断初始化int1Init();// 中断函数while(1);}// 中断函数void int1() interrupt 2{// 消抖，延迟10msdelay(1000);if(k4 == 0) // 按下k3按键{LED1 = ~LED1; // LED灯切换状态}}以上是外部中断0和外部中断1的实验，可以⽤外部中断0和外部中断1控制同⼀盏灯，模拟两个开关控制同⼀盏灯，按下⼀个开关，灯亮，去按下另外⼀个开关，灯灭。
