锚设备考点分析

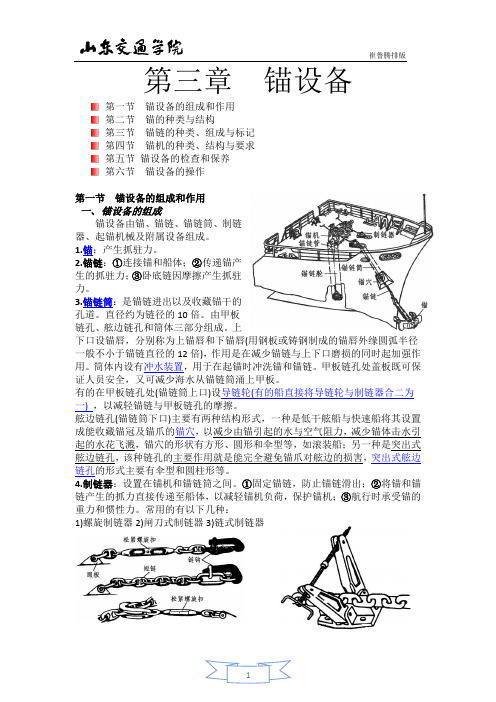

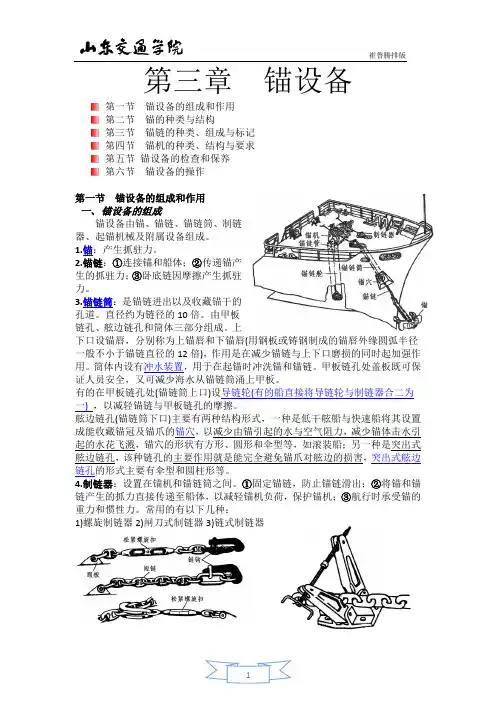

崔鲁腾排版第三章锚设备第一节锚设备的组成和作用第二节锚的种类与结构第三节锚链的种类、组成与标记第四节锚机的种类、结构与要求第五节锚设备的检查和保养第六节锚设备的操作第一节锚设备的组成和作用一、锚设备的组成锚设备由锚、锚链、锚链筒、制链器、起锚机械及附属设备组成。

1.锚：产生抓驻力。

2.锚链：①连接锚和船体；②传递锚产生的抓驻力；③卧底链因摩擦产生抓驻力。

3.锚链筒：是锚链进出以及收藏锚干的孔道。

直径约为链径的10倍。

由甲板链孔、舷边链孔和筒体三部分组成。

上下口设锚唇，分别称为上锚唇和下锚唇(用钢板或铸钢制成的锚唇外缘圆弧半径一般不小于锚链直径的12倍)，作用是在减少锚链与上下口磨损的同时起加强作用。

筒体内设有冲水装置，用于在起锚时冲洗锚和锚链。

甲板链孔处盖板既可保证人员安全，又可减少海水从锚链筒涌上甲板。

有的在甲板链孔处(锚链筒上口)设导链轮(有的船直接将导链轮与制链器合二为一) ，以减轻锚链与甲板链孔的摩擦。

舷边链孔(锚链筒下口)主要有两种结构形式，一种是低干舷船与快速船将其设置成能收藏锚冠及锚爪的锚穴，以减少由锚引起的水与空气阻力，减少锚体击水引起的水花飞溅，锚穴的形状有方形、圆形和伞型等，如滚装船；另一种是突出式舷边链孔，该种链孔的主要作用就是能完全避免锚爪对舷边的损害，突出式舷边链孔的形式主要有伞型和圆柱形等。

4.制链器：设置在锚机和锚链筒之间。

①固定锚链，防止锚链滑出；②将锚和锚链产生的抓力直接传递至船体，以减轻锚机负荷，保护锚机；③航行时承受锚的重力和惯性力。

常用的有以下几种：1)螺旋制链器2)闸刀式制链器3)链式制链器5.锚机6.锚链管：直径约为链径的7～8倍。

上口设有防水盖板。

7.锚链舱：是存放锚链的舱室。

形状为圆形或方形。

当圆形锚链舱的直径约为链径30倍时，可不必排链。

8.弃链器：用于在紧急情况下使锚链末端迅速与船体脱开的装置。

一般设置在人员易于到达的地方。

常见的有横闩式和螺旋式弃链器等。

–锚设备的操作
重点： –抛起锚步骤、判断走锚的方法及应急措施
一、抛锚作业
1、准备工作
1)通知机舱供电（蒸汽锚机供汽）
2)解开锚机罩，查看有无异常情况。
3)将刹车带刹牢，脱开离合器，查看锚机运转 是否正常。
4)将锚送出：移开防浪盖，打开制链器，合上 离合器，松开刹车带，开动锚机将锚链送出锚 链筒，垂挂在水面之上。刹紧刹车带，松开离 合器。此时，锚只受刹车带控制，
一．有杆锚 （海军锚） 1．结构：
2．抓底过程：
3．特点:结构简单,抓力系数大,一般为4~8.操作不 便;绞缠锚链,刮坏船底。不宜做商船首锚,可做 尾锚,备用锚,多用于小船。
二．无杆锚：(stockless anchor)又称山字锚转爪 锚.常见的有霍尔锚、斯贝克锚、尾翼式锚
1．结构: 霍尔锚：锚干与 锚头是活动的,用销 轴连接在一起.锚爪 可以绕销轴左右旋 转45 度.锚冠两侧设 有助抓突角。
船舶结构与设备第三章 锚设备
第一节 锚设备的组成
锚，锚链，锚链筒，制链器，锚机，锚链舱，锚 链管，
弃链器
第二节 锚
内容： -锚的种类及其结构特点
重点： – -锚的种类与特点 – 无杆锚及其结构与特点
1.要求： 1）抓力系数大； 2）抛起方便； 3）易入土，易出土； 4）结构坚固。 2.抓力系数：锚的抓力与锚重之比。 3.种类: 有杆锚、无杆锚、大抓力锚和特种锚。
四、 定期检查保养 锚设备的定期检查保养至少每半年一次。 1、锚 2、锚链 1) 清除污泥、铁锈和油漆。 2) 裂纹检查 3) 变形检查 4）磨损检查 5) 结构松动检查 6) 将锚端链节与末端链节对换。 7) 涂沥青两度。 3 、锚机 4、 附属装置
第六节 锚泊作业

则油道B与C相通，油马达就会获得轻 载高速工况


可控制换向手柄8的操纵角度实现无级 调速 高置油箱 除控制换向手柄8作能耗限速和液压制 动外


还设手动刹车手柄，以控制带式机械 制动器 油马达的安全阀6即相当于制动溢流阀
10-1-2-2 抛锚 图10—3(c)

高置油行补油 还设手动刹车手柄，以控制带式机械制动器 油马达的安全阀6即相当于制动溢流阀

锚设备在船舶布置
锚机如图10—2所示

由原动机、传动机构和锚链轮等所组 成 锚机带有绞缆卷筒5 绞缆时 藉手柄7使锚链轮牙嵌式离合 器6脱开 浅水抛锚 可脱开离合器靠锚链自重进行 用调节刹车带松紧控制抛锚速 度 深水抛锚 将离合器合上 齿轮箱中的蜗轮蜗杆机构有自 锁作用 由原动机控制抛锚速度
除控制换向手柄8作能耗限速和液压制动外


深水抛锚

图10-2
10-1 锚机应满足以下基本要求

(1)必须由独立的原动机或电动机驱动 (2)在船上试验时

锚机应能以平均速度不小于9m／min将1只锚从水深82.5m处 (三节锚链人水)拉起至27.5m(一节锚链入水处) 能连续工作30min 能在过载拉力(不小于工作负载的1.5倍)作用下连续工作2min， 此时不要求速度 离合器应有可靠的锁紧装置 链轮或卷筒应装有可靠的制动器 制动器刹紧后应能承受锚链断裂负荷45％的静拉力 锚链必须装设有效的止链器 止链器应能承受相当于锚链的试验负荷
10-1-2-2 起锚 图10—3(b)

将换向手柄8向后扳(起锚)

换向阀10上移 逐渐将旁通孔13遮闭 油泵排抽压力升高，顶开单向阀12 经换向阀腔和换挡阀腔进入油马达，起锚 油马达两个腔室同时工作，为重载低速工况 控制进入油马达的流量，可对油马达进行无级调速

有的在甲板链孔处(锚链筒上口)设导链轮（有的船直接 将导链轮与制链器合二为一）以减轻锚链与甲板链孔的摩擦。
行业相关
10
3.锚链筒
舷边链孔(锚链筒下口)主要有两种结构形式： 一种是低干舷船与快速船将其设置成能收藏锚冠及锚爪 的锚穴，以减少由锚引起的水与空气阻力和锚体击水引起的 水花飞溅，锚穴的形状有方形、圆形和伞型等，如滚装船；
应用：广泛用作首锚
行业相关
28
霍尔锚是应用最 广的一种无杆转爪锚， 锚爪和锚冠的主要部 分铸成一体。锚柄单 独锻成。锚柄从底部 插入锚冠的中心孔中。 锚柄底部具有销轴， 两侧用挡销加以阻挡。
行业相关
29
霍尔锚。
行业相关
30
斯贝克锚是霍尔锚的改良型，收锚时其锚爪自然向上， 且一接触船壳即翻转，不会损伤船壳板。
行业相关
20
2)螺旋弃链器
当用手轮转动螺杆 时，滑块在制动器槽内转 动制动器，就可以使脱钩 制动或松脱。结构比较复 杂，但使用安全方便，在 甲板和壁舱上都可安装
行业相关
21
二、锚设备的作用
1.系泊用锚； 2.辅助船舶操纵用锚； 3.应急用锚。
行业相关
22
第二节 锚的种类与结构
一、锚的种类与特点
按结构和用途，有杆锚、无杆锚、大抓力锚和 特种锚等。商船首锚普遍采用无杆锚，尾锚有采用 有杆锚或燕尾锚。
行业相关
23
1.有杆锚(又称海军锚)
1)结构特点：锚干和锚爪为一 整体，锚爪固定不会转动，锚爪折 角约为35°，锚干上有一固定或可 折的横杆。
行业相关
24
1.有杆锚
2)优缺点： ①结构简单，抓重比大，一般为4～8，最大可达12； ②抓底稳定性较好； ③上翘的一爪容易缠住锚链，浅水锚地易刮坏船底； ④抛起锚作业和收藏不太方便。

15
3. 锚链的链节划分 每根锚链由锚端链节（一节）、中间链节（数节）和末端链节（一 节）组成。 1)锚端链节：是锚链的第一节，与锚卸扣相连。即从锚卸扣开始，依 次为末端卸扣→末端链环→加大链环→转环→加大链环→普通链环。 该链节中末端卸扣的横栓及转环的环栓均应朝向中间链节，以减少 摩擦和卡阻。设置转环的目的是防止锚链过分扭绞。(104) 2)末端链节：是锚链的最后一节，与弃链器相连。即从弃链器开始， 依次为末端链环→加大链环→转 环 →加大链环→普通链环。其中转环 的环栓也应朝向中间链节。(101) 3)中间链节：由连接链环连接的，中 间各节锚链，为锚链的主体部分。 （ 中间链节各节链间用连接链环连接。 如用连接卸扣，则连接卸扣的圆弧部 分应朝向锚，以避免抛起锚时产生跳动、 冲击和卡阻。）(105,106,107) 16
3
4.制链器：设置在锚机和锚链筒之间。①固定锚链，防止锚链 滑出；②将锚和锚链产生的抓力直接传递至船体，以减轻锚 机负荷，保护锚机；③航行时承受锚的重力和惯性力。常用 的有以下几种：1)螺旋制链器 2)闸刀式制链器 3)链式制链器
(21-23,36，47)
4
5.锚机:安装应保证链轮、制链器和锚链筒上口成一直线。(12) 6.锚链管：直径约为链径的7～8 倍。上口设有防水盖板。(16) 7.锚链舱：存放锚链的舱室。 形状为圆形或方形。当圆形锚 链舱的直径约为链径30倍时， 可不必排链。(18-20)
二。 2.应有能力以平均速度不小于9m/min，将一只锚从水深82.5m处拉起至深 度27.5m处。（133，134） 3.在额定拉力的额定速度下，应能连续工作30min，并能在不小于1.5倍额 定拉力的过载拉力作用下连续工作2min。还应设有过载保护装置，过载时 能自动转到中速运转。（131，132，136）

2018/11/30 第三章 锚设备 4
第五节 锚设备的配备、试验、检查和保 养
一、锚设备的配备依据 海船的锚与锚链的配备应根据船舶的类型、航行的水域 并根据船舶舾装数的大小按规范中所列数据来选取。 舾装数N(equipment number)或称船具数，是反映船体所 能受到的风、流作用力大小的一个参数，除拖船外的船 舶的舾装数计算公式为可由下式计算： N＝Δ 2/3+2Bh+A/10 Δ ——夏季载重线下的型排水量(t)； B——船宽(m)； h——从夏季载重水线到最上层舱室顶部的有效高度 (m)(详细计算见规范有关章节)； A——船长范围内夏季载重线以上的船体部分和上层建筑 及各层宽度大于B/4的甲板室的侧投影面积的总和(m2)。
2018/11/30
第三Байду номын сангаас 锚设备
2
2018/11/30
第三章 锚设备
3
第二节 锚机的主要技术要求
1.由独立的原动机或电动机驱动。液压锚机的液压管路如与其 他甲板机械管路相连接，则应保证锚机的正常工作不受影响。
2.在满足以平均速度不小于9m/min，将一只锚从水深82.5m 处 拉起至深度27.5m 处时，锚机应有连续工作30min 的能力。 3.锚机应能在过载拉力作用下(不要求速度)连续工作2min。过载 拉力应不小于工作负载的1.5 倍。 4.锚机的链轮或卷筒应装有可靠的制动器。制动器刹紧后，应 能承受锚链或钢索断裂负荷45%的静拉力，或承受锚链上的最 大静负荷。 5.制链器应能承受相当于锚链的试验负荷，且其应力应不大于 其材料屈服点90%。 6.平均速度：指在3节锚链进入水中并且是自由悬挂的状态下， 回收两节锚链时的速度。
2018/11/30 第三章 锚设备 5

第三章锚设备一、本章学习重点与大纲考试内容(一) 本章学习重点(1)了解锚设备的组成部分；(2)了解各种锚的结构、抓力、特点，知其优劣及适用的船舶；(3)了解锚机的种类、特点及适用的船舶；(4)掌握锚机的操作程序及主要技术指标；(5)了解锚链的组成、国内外的锚链长度单位、如何标记及标记的作用、附属设备及其作用。

(二) 大纲考试内容(1)锚设备的组成，锚的种类、结构、特点；(2)锚机的种类、结构及操作管理、性能结构上的基本要求；(3)锚链的种类、组成、长度、标记及附属设备。

（4）锚设备的配备、试验、检查和保养。

一．锚设备的组成部分组成：锚锚链锚机锚链舱制链器锚链筒锚链管弃链器性能优良的锚应满足：(1)具有较大的抓力系数；(2)起锚方便，结构坚固；(3)抛、起锚作业迅速(4)抛锚时能迅速啮人土中；(5)起锚时易于出土二．锚的种类A. 有杆锚：海军锚丹福氏锚(也称燕尾锚)B．无杆锚：．(1)霍尔锚普遍使用(2)史蒂文锚(3)波尔锚1．有杆锚：海军锚丹福氏锚(也称燕尾锚)有杆锚锚杆的作用：(1)抛锚的过程中有利于锚爪人土；(2)抛妥后可稳定锚爪人土角度；(3)可增加锚的抓力海军锚：不用大抓力有杆锚：A．丹福氏锚(也称燕尾锚)的特点是：(1)锚头处有横杆；(2)锚爪宽而长；(3)锚爪前后转动角约为30°；(4)抓重比一般不小于10；(5)多用于工程船B．史蒂文锚的特点是：(1)锚爪短而面积大；(2)锚干上装有可移动的楔块可改变锚爪的最大转角；(3)适用于多种底质；(4)抓重比可达17～34；最大的。

(5)大量用做石油平台的定位锚2．无杆锚1）霍尔锚其特点是：锚干与锚头是活动的，锚爪可以向左、右各转动约45°霍尔锚的突出优点是：(1)使用方便；(2)便于收藏；(3)结构简单；(4)易走锚(5)抓力系数一般为2～4(6)船舶偏荡时易走锚（锚的抓力系数又称锚的抓重比，它是指：锚的抓力与锚重之比）2）斯贝克锚是霍尔锚的改良型锚，其特点是1.锚头重心在轴下2.起锚时锚爪自然朝上3.不伤船壳3）尾翼式锚与霍尔锚相比较，其优点是：(1)重心低(2)助抓突角宽厚(3)入土阻力小、稳定性好；(4)抗浪击；(5)容易冲洗干净4）大抓力锚无杆锚：AC—14型大抓力锚，波尔锚，大抓力锚的特点：(1)锚爪宽而长；(2)呲土深，稳定性好；(3)抓力较大；(4)收藏不便；不易管理(5)海船没有普遍适用1）．AC—14型大抓力锚，(1)锚头处无横杆；(2)设有极其肥大的稳定鳍，因而具有很好的稳定性；(3)能迅速啮土，对各种底质的适应性均较强；(4)抓重比最高可达12～14；(5)常被用在超大型船或水线以上面积较大的滚装船上做首锚2）．波尔锚：(1)锚头处无横杆；(2)锚爪平滑而锋利，适应各种底质；(3)稳定性好，收、抛方便；(4)抓重比一般为6左右；(5)在挖泥船上广泛采用3．特种锚：适用于永久性系泊的锚是：特种锚包括：螺旋锚伞型锚单爪锚特种锚通常作为：(1)浮筒，或灯船用锚；(3)航标船，或浮标用锚三．锚链的作用是：(1)连接锚和船体（弃链器）；(2)传递锚的抓力；(3)卧底锚链可增加抓力(4)可控制船舶在一定范围内漂移1．锚链的种类：A．锚链按其制造方法可分为：(1)铸钢锚链；(2)焊接锚链； (3)锻造锚链(1)铸钢锚链的优点是：(1)强度较高，刚性好；(2)撑档不会松动，使用年限长；铸钢锚链的缺点是：(1)制造工艺较复杂；(2)成本较低；(3)耐冲击负荷差；(2)电焊锚链的优点是：(1)制造工艺简单；(2)圆钢弯制，成本低；(3)质量超过其他种类锚链(4)现广泛使用（3）锻造锚链优点是：韧性好缺点是：制造工艺较复杂；成本较高质量不稳定不再使用的锚链B．按其链环结构可分为：有档（强度大，变形小，不易缠）无档（小船用）C．按其钢材级别可分为：用于制造有档锚链的钢材分为A．A1、A2、A3三级B．电焊锚链：AM1、AM2、AM3 三级C．锻造锚链：AM2、AM3 二级2．锚链的组成：我国规范规定，每节标准锚链的长度是 27．5 m我国老式船也有25 m或20m长为一节的英、美国家常以—15 —拓作为一节锚链的长度锚链由组成：(1)普通链环和转环；(2)加大链环和末端链环；末端链环是：无档链环(3)连接链环或连接卸扣；(4)末端卸扣和锚卸扣普通链环是衡量锚链强度的标准链环3.锚链的标记方法。

抛锚作业
1.抛锚准备工作 1）通知机舱供电，实验锚机。冬季使用时要提 前预热。 2)合上离合器，移开锚链筒盖板，打开制链器， 松开刹车带，开动锚机将锚送出锚链筒，垂 挂在水面以上；再上紧刹车带，脱开离合器， 此时锚处于可以自由炮烙的状态 3）准备好锚球或锚灯 4)观察舷外锚的下方是否有小船或驳船等
锚机设备
锚机用于起抛锚作业及收放缆绳，对锚机的要求如下： 1.锚机应由独立原动力驱动。 2.在额定拉力时绞锚的平均速度应不小于9米/分钟 3.锚机在额定拉力和额定速度下，应能连续工作30分 钟，并应能在不小于1.5倍的额定拉力的过载拉力作 用下连续工作2分钟。 4.刹车与离合器应操纵方便可靠。 5.链轮和驱动轴之间应装有离合器，且有可靠的锁紧 装置 6.锚机安装时应保证锚链筒、制链器、链轮成一直线。
锚离地后降下锚球或关闭锚 灯。将锚收至紧贴锚链筒下 锚唇，合上制链器，刹车刹 牢打开主轴离合器，关闭电 源后报告驾驶台“锚收妥” 起锚保养 1）每次用锚机前应对其活动部件加油润滑。 2）在平时应轮流使用左右锚。 3）每次起锚时都应把锚链和锚冲洗干净。 4）深水抛锚时应用锚机送出锚链，以免撞坏锚 或崩断锚链。 5）应经常检查锚链及标志，标志应保持清晰。
锚机的维护与保养
1.锚机必须按照操作规程进行操作。 2.经常检查刹车是否良好。 3.离合器应轻便灵活。 4.经常加油，保证在锚机良好的润滑条件下运转。 5.减速箱要定期检查，以保证油质清洁。 6.链轮的轮齿容易磨损，若发现有滑链和跳槽时应及 时补焊。 7.刹车片要定期检查，发现刹车不牢时及时更换刹车 片。 8.定期检查锚机的紧固螺栓与底座，发现有松动和锈 蚀时及时修复
再上紧刹车带脱开离合器此时锚处于可以自由炮烙的状态3准备好锚球或锚灯4观察舷外锚的下方是否有小船或驳船等锚离地后降下锚球或关闭锚灯

第二章系、离泊操纵第一节抛起锚操纵1.锚设备的作用有：停泊用锚、操纵用锚、应急用锚。

2.操纵用锚分：抛锚制动、控制船舶首向两种方法。

3.控制船舶速度和冲程时用锚的方法为：抛锚制动。

4.抛锚掉头、驶靠用锚、驶离用锚、抛锚倒车后退以稳定船首的方法都是控制船舶首向。

5.锚在操纵中可用于：控制余速、协助掉头、抛开锚利于离泊。

6.避免碰撞、触礁、搁浅，拖锚或拖链漂航、滞航，船舶搁浅后船体的固定及脱浅都属于应急用锚。

7.锚的抓力大小与：锚重、链长、底质、水深、抛锚方法有关。

8.锚的抓力大小决定于：锚型、锚重、锚杆的仰角、抛锚的方法；底质、水底地形、水深；与船舶的排水量和风、流、浪等外力的大小无关。

9.锚抓力为：锚的抓力系数与锚重的乘积。

链抓力为：锚链的抓力系数与平卧河底锚链重量的乘积。

10.锚型不同，锚的抓力系数不同。

按抓力系数的大小将不同锚型从小到大排列顺序为：霍尔锚——斯贝克锚——AC-14型大抓力锚。

11.当锚在河底被拖动2倍锚长时，锚爪开始抓土，锚的抓力将达最大值，一般为3～5倍锚重，这种姿势称为稳定抓底姿势。

12.锚在正常抓底状态下，抓力大；走锚状态下，抓力小。

13.当锚杆仰角为50时，抓力减小1/4,150时抓力减小1/2。

14.锚泊船的出链长度由两部分组成：悬垂链长和卧底链长。

15.锚泊力由锚抓力和链抓力两部分组成，其中链抓力等于卧底链长与河底的摩擦力。

16.悬垂链长不直接产生抓力，其作用是:使锚杆仰角为零，拉力呈水平方向，保证锚能充分发挥最大抓力，同时缓冲阵发性地作用在船体上的外力。

17.单锚泊时，锚链悬链长度：与锚重无关，与锚链单位长度重量有关。

18.单锚泊时，锚链卧底链长：与锚链单位长度重量有关，与船舶受到的外力有关。

19.单锚泊时，安全出链长度应：大于或等于悬链长度与卧底链长之和。

20.风速与锚泊船出链长度的关系为：风速为20m/s时，出链长度为3h+90m；30m/s时，出链长度为4h+145m。

三、修船检查保养
3、锚机
1）链轮、制链器、导链滚轮和锚链筒应呈一直线 2）轮齿磨损极限为10%
4、锚链舱和锚链管
检查、维修和清理
End !
2、种类 • 有杆大抓力锚 • 无杆大抓力锚
第一节 锚
有杆大抓力锚
（1）丹福氏锚（燕尾锚）
锚爪可前后转动各约30度 抓重比一般不小于10 *多用于工程船
（2）史蒂芬锚（p.61）
锚爪短而面积大 锚干上的可移动锲块用于改
变锚爪的最大转角 抓重比可达17～34 *大量用作石油平台定位锚
第一节 锚
无杆大抓力锚 1、AC-14型锚
啮土迅速 稳定性好 对各种底质适应性强 抓重比最高达12~14 *常用作超大型船或
水线以上面积较大的 滚装船船上的首锚。
•无杆大抓力锚
2.波尔锚
锚爪平滑锋利，适应各种底质 稳定性好、抛收方便 抓重比一般为6左右 *应用于大型船首锚、工程船（特别是挖泥船）定位锚
8、弃链器（cable releaser）
锚泊力：
F=FA+FC
锚的性能要求：
p.53页
锚的种类：
可根据有无横杆、 抓力大小、形状和用
途等分类
第一节 锚
一、有杆锚（stocked anchor
普通锚、海军锚）
1.结构 2.特点：
1）结构简单
2）抓重比大（4～8）
3）操作不便 4）锚泊中有一锚爪外露…
第五节 锚设备的检查保养
分类：日常检查保养、定期检查保养和修船检查保养。 一、日常检查保养（p.63）
1、锚：磨损、变形… 2、锚链： 1）轮流使用左右锚；
2）每次起锚时检查锚链标记…
3、锚机：蒸汽锚机的使用问题

第一节 锚设备的组成及作用
1.系泊用锚 船舶在装卸货物、避风、等泊位、检疫及候 潮等情况下都需要在锚地抛锚停泊。 （1）单锚泊：当锚地水域开敞，船舶有足够的 旋回区域，风流不大时可以抛单锚停泊。 松链的 长度依水深、底质、风流大小及停泊时间长短而 定。通常情况下松链长度在3～4倍水深以上。
第一节 锚设备的组成及作用
第一节 锚设备的组成及作用
5．锚机（windlass） 锚机作为抛锚、起锚的机械，也可兼作绞缆 之用。 6锚链管（chain pipe） 锚链管是锚链进出锚链舱的孔道。位于锚机 链轮下方，正对锚链舱的中央，其直径约为锚链 直径的7到8倍。它的上口设有防水盖，该防水盖 开航后应关闭，以防海水由此进入锚链舱。
第二节 锚
1）霍尔锚（Hall's anchor）：锚杆和锚臂是分 开铸造的。锚爪、锚冠与锚臂铸成一体。锚爪可 以向左右各转约45度，锚冠两侧设有助抓突角。 2）斯贝克锚（Speke anchor）：霍尔锚的改 良型。锚头的重心位于销轴中心线之下方。收锚 时，锚爪自然朝上，并且一接触船壳板即翻转， 不会损伤船壳板。 3）尾翼式锚（tail-stabilizer anchor）：是我 国研制出的一种新锚型。其助抓突角宽厚，锚头 重心低；操作特点是入土阻力小，入土性能和稳 定性好，抗浪击，自洁性能好。
第二节 锚
波尔锚（图3-14）也是荷兰研制出的一种大抓 力锚。它的锚爪平滑而锋利，适应各种底质。其 稳定性好，抛收方便，抓重比一般为6左右。波 尔锚可作为大型船舶的首锚和工程船的定位锚， 特别是在挖泥船上广泛采用。
图3-13
AC-14型锚
图3-14
波尔锚第二节 锚Fra bibliotek第二节 锚
第二节 锚
图3-9 尾翼式锚结构

锚设备1锚设备是甲板设备中的一个重要设备，主要有船舶锚泊、船舶靠离码头时辅助操纵、狭水道航行和紧急避碰时刹减船速、搁浅后辅助脱浅等作用。

(一)锚设备的组成1.锚设备的组成锚设备由锚、锚链、起锚机械以及锚链附属设备组成。

1.锚2.锚链3.锚链筒4.制链器(1)螺旋制链器(2)闸刀式制链器(3)链式制链器5.锚机6.锚链管7.锚链舱8.弃链器(1)横闩式弃链器(2)螺旋弃链器(二)锚设备的作用1.锚设备的系船力锚设备的系船力等锚及锚链的抓力之和，可用下式表示：F=F a+F c=λa W a+λc W c〃l (KN)式中：F a—锚的抓力(KN)F c—锚链的抓力(KN)λa—锚的抓重比W a—锚的重量(KN)λc—锚链的抓重比，约为2左右W c—锚链每米重量((KN)l—锚链卧底部分长度(m)2.系泊用锚船舶在装卸货物、避风、等泊位、候潮、等待检疫等需要在锚地抛锚停泊。

船舶锚泊时，锚抓牢后，松出适当长度锚链，锚以及锚链产生的抓驻力能抵抗船舶所受的水流、风力和波浪对船舶的作用力。

根据泊地的自然条件，可以分为单锚泊和双锚泊两种锚泊形式。

(1)单锚泊(2)双锚泊。

(3)串联锚。

(4)一字锚。

2.辅助船舶操纵用锚在狭水道航行时，用抛锚帮助掉头或转向、靠离泊时或紧急避让时用拖锚来控制船首向、控制船身或刹减船速。

操纵用锚一般出链不长，主要起阻滞作用，不要求锚完全抓牢。

3.应急用锚在狭水道等通航密度较大的水域航行时，为紧急避让，可以拖（双）锚刹减船速，以避免碰撞或减小碰撞损失。

如果船舶搁浅，可沿脱浅方向运锚抛下，绞收锚链以协助出浅。

在船舶遇到大风浪，顶风滞航时，可以用抛锚并出链适当长度来增加船舶漂移阻力并有利于控制船首向，以辅助船舶抵抗大风浪。

(三)锚的种类与特点锚的种类较多，一般可按照有无横杆、锚爪能否转动和抓重比进行分类，可分为有杆锚、无杆锚、大抓力锚和特种锚等。

1.有杆锚有杆锚也称海军锚，该锚特点是结构简单，抓重比大，一般为4~8，最大可达12，抓底稳定性较好。

第三节 锚链及制链器




第三节 锚链及制链器 A、锚链有电焊锚链和铸钢锚链两种；其中电焊锚链 又分为有档电焊锚链和无档电焊锚链。 B、大中型船舶均采用有档锚链。一节锚链的标准长 度为27．5米。 一、锚链的组成和配套 A、锚链由若干链节组成，有锚端链节、中间链节和 未端链节。链节与链节之间用连接链环或连接卸扣 连接。 1）锚端链节由链端卸扣、未端链环、加大链环、转 环和普通链环组成； 2）中间链节都是由普通链节组成； 3）未端链节基本上与锚端链节相同，以便于与锚端 链节调换使用，它比锚端链节只少设一个链端卸扣。




B、锚端链节和未端链节与用连接环连接的锚链完 全相同；中间链节在连接卸扣两端依次配以未链环， 加大链环作过渡。 二、锚链的标志 A、从锚卸扣连接处到第一连接链环处为第一节； 从第一个连接链环到第二个连接链环为第二节；以 此类推，每节长度为27．5米。 B、下面是国家标准规定的标志方法： 1）表示第一节：在第一节连接链环前后第一链环 的横档上各绕以金 属丝，并在该两链环上全部涂以白色水线漆。 2）表示第二节：在第二节连接链环前后第二链环 的横档上各绕以金属丝，并在该两链环上全部涂以 白色水线漆。其余类推。从第六节开始又按第一节 至第五节的方法重复标志。 三、锚链的检查使用保养和蚀耗极限
1、平时使用保养注意事项
1）抛锚过程中，在锚未到达水底前不得刹住
锚链，以防断链； 2）起锚时，冲洗、清除锚链上的泥沙、杂物； 3）起锚时，观察检查链环横档是否脱落，卸 扣横销是否松动； 4）保持锚链标清晰可见。 2、定期检查、保养 每隔半年应全面检查锚链一次，将锚链全部排 在甲板上，除去旧漆和铁锈，然后对每个链环 进行检查和养护。

第一节锚设备的组成各组成部分的作用与特点：1．锚设备由锚、锚链、锚链筒、制链器、锚机、锚链舱、锚链管和弃链器等几部分组成。

2．船舶用锚通常可以分为系泊用锚、辅助操纵用锚和应急用锚三种方式。

3．锚链筒是锚链进出和收藏锚干的孔道，也是锚的收藏处所。

它由甲板链孔、舷侧锚唇和筒体三部分组成，筒内设有喷水装置，起锚时用于冲洗锚链和锚。

为了防止海水从锚链筒涌上甲板，保证工作人员安全，在甲板链孔处设有防浪盖。

商船锚链筒轴中心线和铅垂线约成30°～40°，和中线面约成5°～15°。

4．一些低干舷船或快速船，为了减少因锚引起的水和空气阻力及锚爪击水引起的水花飞溅，在舷侧板上做成能包藏锚头的锚穴。

5．锚链管是锚链进出锚链舱的孔道。

位于锚机链轮下方，正对锚链舱的中央，其直径约为锚链直径的7～8倍。

它的上口设有防水盖，该防水盖开航后应关闭，以防海水由此进入锚链舱。

6．锚链舱是存放锚链的处所。

左、右锚链舱是分开的，一般设在防撞舱壁之前，锚机下面，首尖舱的上面或后面。

圆形锚链舱直径约取链径30倍时，可自动盘放而不必人工排链。

其形状为圆形或方形。

锚链舱的舱底为花钢板，上铺木垫板。

制链器与弃链器的种类和特点：1．制链器设置在锚机和锚链筒之间，用于固定锚链，防止锚链滑出。

在锚泊时，制链器将锚和锚链产生的拉力传递至船体，以减轻锚机的负荷，保护锚机。

航行时承受锚的重力和惯性力。

目前船用制链器的种类有螺旋式、闸刀式和链式。

2．螺旋制链器松紧动作较慢，但操作方便，工作可靠，广泛用于大、中型船舶。

3．闸刀式制链器结构简单，操作迅速，尺寸大时显得笨重，但船上使用还较普遍。

链式制链器常与螺旋制链器、闸刀式制链器配套使用。

4．弃链器是在紧急情况下使锚链末端迅速与船体脱开的装置。

弃链器一般设在人员易于到达的地方。

常见的有横闩式弃链器和螺旋式弃链器。

5．横门式弃链器结构简单，使用方便，它有装在甲板上和装在锚链舱壁上两种。

锚设备概述⏹锚设备是甲板设备之一，是船舶操纵的重要设备，在船舶航行过程中经常要用到锚设备。

概括起来说主要有两类情况：一是锚泊用锚，即在装卸货物、避风、等泊位、检疫及候潮等情况下在锚地抛锚停泊；二是操纵用锚，即在靠离码头、系离浮筒、狭水道掉头及紧急情况下减刹船速等情况下利用锚设备辅助船舶进行操纵。

⏹锚设备由锚、锚链、锚链筒、制链器、锚机、锚链舱、锚链管和弃链器等几部分组成。

其布置如图1所示。

锚是确保船舶安全的一种不可缺少的设备，船锚主要有锚冠。

销轴、锚爪、锚柄、锚杆（也叫横杆或稳定杆）及锚卸扣等组成。

第一节锚⏹锚的作用：产生抓驻力。

锚泊时，锚的抓力与卧底锚链的抓力构成锚泊力，以抵御风、流对船的作用力。

⏹一只性能优良的锚应符合以下几个要求（锚的性能）：➢较大的抓力系数（锚抓力与锚重之比，又称抓重比）➢良好的操纵性能，即抛起要方便➢抛锚时能迅速啮土，起锚时易出土➢结构坚固⏹锚的分类：锚的种类很多，一般可以按有无横杆、锚爪可否转动、抓重比大小和锚的用途进行分类。

➢按有无横杆分：有杆锚和无杆锚➢按锚爪可否转动分：转爪锚和固爪锚➢按抓力系数分：大抓力锚➢按用途分：特种锚一、有杆锚⏹有杆锚（stocked anchor），也叫普通锚、海军锚。

1）结构（如图2）：锚干与锚爪为一浇铸整体，而锚杆是活动的。

抛锚时，锚杆与锚干垂直；收藏时，贴靠在一起。

2）抓底过程（如图3）：锚刚着底时，力的支撑点在锚冠，锚体以该支点为轴心倒下。

当锚杆一端着地后，力的支点转移到锚杆着地的一端，此时在锚链拉力作用下，锚体翻转90°使一只锚爪向下啮入土中。

3）特点优点：结构简单、坚固，使用寿命长，抓重比比较大，一般为4～8，抓底稳定性好。

缺点：操作不便，露出泥土朝上的锚爪当船舶回旋时可能缠住锚链；在浅水锚地可能刮坏过往船只的船底。

因而不宜用作商船首锚使用，可用作尾锚、备锚，多用于小船、帆船和渔船1、有杆锚具有横杆的锚为有杆锚。

该类锚的特点是一个锚爪啮入土中，当锚在海底拖曳时，横杆能阻止锚爪倾翻，起稳定作用。
