焦化部分可行性研究报告7m顶装焦炉基本介绍中冶焦耐工程技术有限公司二〇一一年九月目录1. 炼焦基本工艺参数 (1)2. 炼焦工艺流程 (1)2.1焦炭流程 (1)2.2荒煤气流程 (2)2.3焦炉加热系统流程 (2)3. 炼焦设施工艺布置 (2)4. 焦炉炉体 (3)4.1焦炉炉体的主要尺寸 (3)4.2焦炉炉体特点 (4)4.3焦炉用砖量 (5)5. 焦炉机械 (6)5.1焦炉机械的选型及数量 (6)5.2焦炉机械的主要性能及特点 (6)6. 工艺装备 (10)6.1集气系统 (10)6.2护炉铁件 (10)6.3加热交换与废气排出系统 (11)6.4熄焦 (12)6.5辅助装置 (12)7. 焦炉烟尘治理流程 (12)7.1装煤除尘 (12)7.2出焦除尘 (12)7.3机侧炉头烟尘除尘 (12)7.4熄焦除尘 (12)1.炼焦基本工艺参数表1-1 炼焦主要工艺参数序号项目指标1 焦炉炉型JNX3-70-22 炭化室孔数4 65孔3 炭化室有效容积63.67 m34 装炉煤堆比重（干）0.755 每孔炭化室装煤量（干基）47.775 t6 焦炉周转时间23.8 h7 焦炉检修时间每天3次，每次40min8 煤气产率433.3 m3/t（干焦）9 装炉煤水分10 %10 全焦率（含焦粉）75 %11 每孔炭化室干全焦产量（干基，含焦粉）35.83 t12 每小时干全焦量（进入干熄炉）391.4 t13 炉组计算年干全焦产量（干基，含焦粉）3428960 t14 焦炉年工作日数365 d15 焦炉紧张操作系数 1.0716 每孔炭化室操作时间（计算值）9.61 min17 焦炉加热用混合煤气低热值4389 kJ/m3其中：焦炉煤气18520 kJ/m3高炉煤气3260 kJ/m318 装炉煤水分7%时，炼焦耗热量焦炉煤气加热2083 kJ/kg煤混合煤气加热2353 kJ/kg煤2.炼焦工艺流程2.1焦炭流程装煤车按作业计划从煤塔取煤，计量后装入炭化室内。

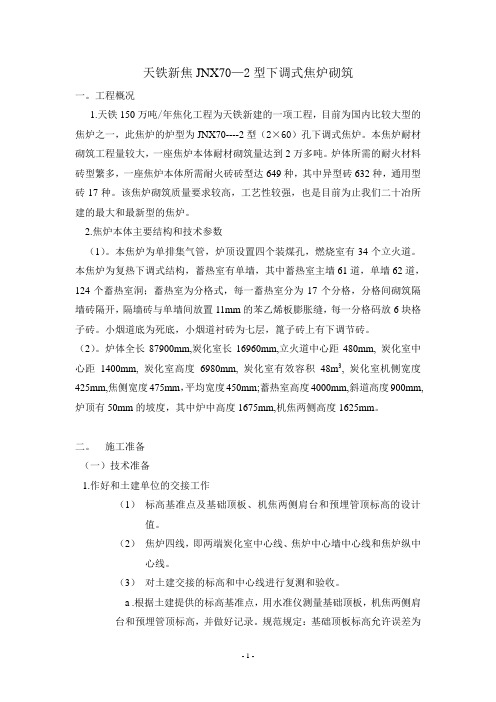

天铁新焦JNX70—2型下调式焦炉砌筑一。
工程概况1.天铁150万吨/年焦化工程为天铁新建的一项工程，目前为国内比较大型的焦炉之一，此焦炉的炉型为JNX70----2型（2×60）孔下调式焦炉。
本焦炉耐材砌筑工程量较大，一座焦炉本体耐材砌筑量达到2万多吨。
炉体所需的耐火材料砖型繁多，一座焦炉本体所需耐火砖砖型达649种，其中异型砖632种，通用型砖17种。
该焦炉砌筑质量要求较高，工艺性较强，也是目前为止我们二十冶所建的最大和最新型的焦炉。
2.焦炉本体主要结构和技术参数（1）。
本焦炉为单排集气管，炉顶设置四个装煤孔，燃烧室有34个立火道。
本焦炉为复热下调式结构，蓄热室有单墙，其中蓄热室主墙61道，单墙62道，124个蓄热室洞；蓄热室为分格式，每一蓄热室分为17个分格，分格间砌筑隔墙砖隔开，隔墙砖与单墙间放置11mm的苯乙烯板膨胀缝，每一分格码放6块格子砖。
小烟道底为死底，小烟道衬砖为七层，篦子砖上有下调节砖。
（2）。
炉体全长87900mm,炭化室长16960mm,立火道中心距480mm, 炭化室中心距1400mm, 炭化室高度6980mm, 炭化室有效容积48m3, 炭化室机侧宽度425mm,焦侧宽度475mm，平均宽度450mm;蓄热室高度4000mm,斜道高度900mm,炉顶有50mm的坡度，其中炉中高度1675mm,机焦两侧高度1625mm。
二。
施工准备（一）技术准备1.作好和土建单位的交接工作（1）标高基准点及基础顶板、机焦两侧肩台和预埋管顶标高的设计值。
（2）焦炉四线，即两端炭化室中心线、焦炉中心墙中心线和焦炉纵中心线。
（3）对土建交接的标高和中心线进行复测和验收。
a .根据土建提供的标高基准点，用水准仪测量基础顶板，机焦两侧肩台和预埋管顶标高，并做好记录。
规范规定：基础顶板标高允许误差为-10——+5毫米，机焦两侧肩台标高允许误差为±5毫米，预埋管顶标高允许误差为±5毫米。
