实验：多用电表的使用

教学过程一、复习预习1.预习内容:闭合电路欧姆定律2.复习：多用电表的使用二、知识讲解课程引入：1。

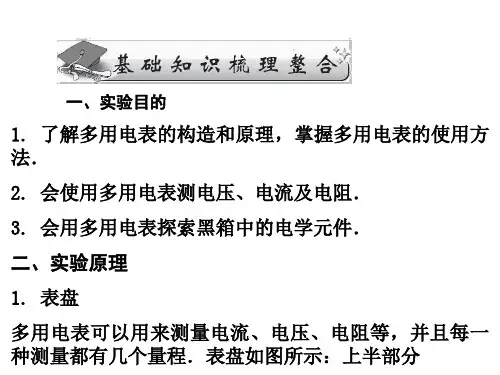

多用电表的外观:（1）表盘:多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程。

外形如图,正面上半部的表盘上有电流、电压、电阻等多种量程的刻度，读数时要注意区分.（2）挡位:多用电表正面下半部为选择开关,它的四周刻有各种测量项目和量程。

包括直流电流、直流电压、交流电压、电阻。

（3）其他:欧姆调零旋钮，指针定位螺丝和测试笔的插孔。

2.多用电表的使用：（1）多用电表使用完毕，表笔必须从插孔中拔出,并将选择开关旋至“OFF”或交流电压最大档。

（2）红黑表笔的接法:无论选择何种档位,都要确保电流从红笔流入多用电表,从黑笔流出。

（3）档位的选择：在不超过量程的基础上尽可能使用小量程。

（4）欧姆档的使用：①内部构造：如图所示②操作步骤a.机械调零b.选择合适的欧姆档，将红黑表笔短接，进行欧姆调零，使指针指向0刻度（位于表盘的右侧）c.测电阻时,指针必须指在中值电阻附近，否则要重新选择欧姆档d.更换欧姆档位后必须重新进行欧姆调零3.多用电表的读数（1)直流电流和直流电压档的读数：直流电流和电压刻度是均匀的，读数时共用，但需按比例计算，如取5 mA量程读数时可利用满刻度数值为“50”的刻度线,只是“50”相当于“5 mA”。

（2）欧姆档的读数：读数×倍率（3）二极管具有单向导电性，若用欧姆表两表笔接触二极管两极，测得电阻较小时与黑表笔相连的为二极管的正极；测得电阻较大时，与黑表笔相连的为二极管的负极。

4.注意事项(1）忌不调零就使用多用电表。

(2）忌搞错连接方式,测电压需并联,测电流需串联。

（3）忌搞反直流电流方向,直流电要从正极测试笔插孔流入，从负极测试笔插孔流出。

(4)忌用手接触测试笔的金属杆,特别在测电阻时.(5)忌不进行欧姆表调零,就用多用电表测电阻值。

(6）忌只看读数不乘倍率.(7)改换欧姆挡量程后，忌不重新调零.（8）多用电表使用完毕，表笔必须从插孔中拔出，并将选择开关旋至“OFF”或交流电压最大档.（9）不论使用哪一挡位，电流必须从红表笔流入多用电表,从黑表笔流出。

多用表的原理和使用【知识点】用多用电表测电阻一、实验原理当红、黑表笔短接并调节R 使指针满偏时有①当电笔间接入待测电阻R x时，有②联立①②可得．R为欧姆表的中值电阻．中每一个R x 都有一个对应的电流值I，如果在刻度盘上直接标出与I 对应的R x 的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值．二、实验器材多用电表，标明阻值为几欧、几十欧、几百欧、几千欧的定值电阻各一个，小螺丝刀．三、实验步骤1.机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“﹣”插孔．2.选挡：选择开关置于欧姆表“×1”挡．3.短接调零：在表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度处，若“欧姆零点”旋钮右旋到底也不能调零，应更换表内电池．4.测量读数：将表笔搭接在待测电阻两端，读出指示的电阻值并与标定值比较，随即断开表笔．5.换一个待测电阻，重复以上2、3、4 过程，选择开关所置位置由被测电阻值与中值电阻值共同决定，可置于“×1”或“×10”或“×100”或“×1k”挡．6.多用电表用完后，将选择开关置于“OFF”挡或交变电压的最高挡，拔出表笔．四、注意事项1.多用电表在使用前，应先观察指针是否指在电流表的零刻度，若有偏差，应进行机械调零．2.测量时手不要接触表笔的金属部分．3.合理选择量程，使指针尽可能指在中间刻度附近．若指针偏角太大，应改换低挡位；若指针偏角太小，应改换高挡位．每次换挡后均要重新短接调零，读数时应将指针示数乘以挡位倍率．4.测量完毕后应拔出表笔，选择开头置OFF 挡或交流电压最高挡，电表长期不用时应取出电池，以防电池漏电．【例题精选】1.下图为多用电表的表盘，关于多用电表的使用，下列说法正确的是A.表盘电阻的刻度线不均匀，越靠近右侧刻度线越密集B.只有测量电阻阻值时，才需要调节指针定位螺丝，使指针指在最左端刻度C.测量电阻时，假如事先知道电阻的大致阻值，应该选择适当倍率使测量时表针落在刻度盘的中间区域D.在使用欧姆表中“×100”挡测量电阻阻值时，发现指针非常靠近欧姆零点，应该选择更大倍率档【答案】C【解析】A.欧姆档刻度分布不均匀，越靠近左侧刻度线越密集，故A 错误；B.无论是测电流、电压，还是测电阻，都要进行机械调零，即是调节指针定位螺丝，使指针指在最左端刻度，故B 错误；C.为减小测量误差，使用欧姆表测电阻时应应选择合适的挡位，使指针指在表盘中央刻度线附近，故C 正确；D.在使用欧姆表中“×100”挡测量电阻阻值时，发现指针非常靠近欧姆零点，说明电阻很小，应该选择较小倍率档。

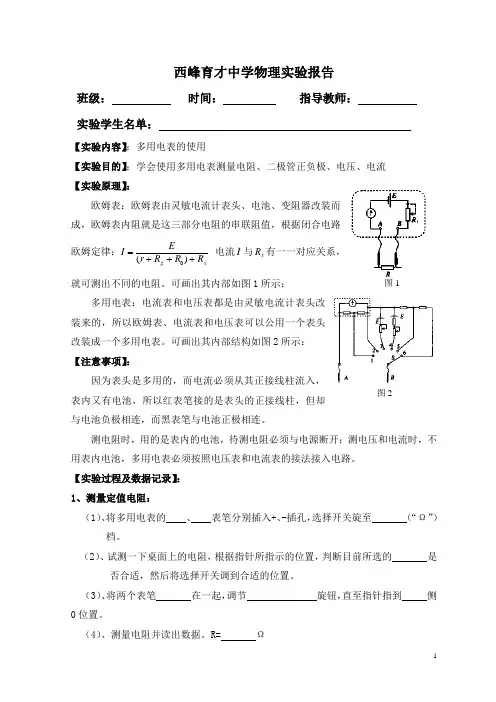

西峰育才中学物理实验报告班级： 时间： 指导教师： 实验学生名单：【实验内容】：多用电表的使用【实验目的】：学会使用多用电表测量电阻、二极管正负极、电压、电流【实验原理】：欧姆表：欧姆表由灵敏电流计表头、电池、变阻器改装而成，欧姆表内阻就是这三部分电阻的串联阻值，根据闭合电路欧姆定律：xg R R R r E I +++=)(0 电流I 与x R 有一一对应关系，就可测出不同的电阻。

可画出其内部如图1所示：多用电表：电流表和电压表都是由灵敏电流计表头改装来的，所以欧姆表、电流表和电压表可以公用一个表头改装成一个多用电表。

可画出其内部结构如图2所示：【注意事项】：因为表头是多用的，而电流必须从其正接线柱流入，表内又有电池，所以红表笔接的是表头的正接线柱，但却与电池负极相连，而黑表笔与电池正极相连。

测电阻时，用的是表内的电池，待测电阻必须与电源断开；测电压和电流时，不用表内电池，多用电表必须按照电压表和电流表的接法接入电路。

【实验过程及数据记录】：1、测量定值电阻：（1）、将多用电表的 、 表笔分别插入+、-插孔，选择开关旋至 （“Ω”）档。

（2）、试测一下桌面上的电阻，根据指针所指示的位置，判断目前所选的 是否合适，然后将选择开关调到合适的位置。

（3）、将两个表笔 在一起，调节 旋钮，直至指针指到 侧0位置。

（4）、测量电阻并读出数据。

R= Ω图1 图2（5）、如果测量另一电阻时改变了量程，必须重新进行。

2、测量二极管的正反向电阻：（1）、将多用电表选择开关调至档，并选择×10或×100的档位。

（2）、将两个表笔在一起，调节旋钮，直至指针指到侧0位置。

（3）、用右手像握筷子那样抓住两表笔，接触到左手拿的二极管两端的电极。

（4）、测量出二极管的电阻并读出数据。

R= Ω，说明现在连接黑表笔的是二极管的极。

（5）、将多用电表选择开关调至×100或×10的档位。

并将二极管电极颠倒，重新测量。

《学生实验：练习使用多用电表》学历案一、实验目标1、了解多用电表的基本结构和功能，认识表盘上各刻度线和量程的含义。

2、学会正确使用多用电表测量电压、电流和电阻。

3、掌握使用多用电表测量二极管的正负极性和好坏。

二、实验原理1、多用电表的基本原理多用电表是一种可以测量多种电学量的仪器，它主要由表头、测量电路和转换开关等部分组成。

表头是一个灵敏电流计，其满偏电流和内阻一般都很小。

测量电路是通过不同的电阻组合来实现不同量程的测量，转换开关用于选择不同的测量功能和量程。

2、测量电压和电流的原理测量电压时，多用电表与被测电路并联，通过表头和分压电阻构成的测量电路，将被测电压按一定比例减小后测量。

测量电流时，多用电表与被测电路串联，通过表头和分流电阻构成的测量电路，将被测电流按一定比例减小后测量。

3、测量电阻的原理测量电阻时，多用电表内部有一个电源，通过表头、调零电阻、测量电阻和电池构成闭合回路。

当红黑表笔短接时，调节调零电阻使表头指针满偏。

当测量未知电阻时，表头指针偏转的角度与通过表头的电流成正比，从而可以根据表盘刻度读出电阻值。

三、实验器材多用电表、干电池、小灯泡、定值电阻、二极管、导线若干四、实验步骤1、观察多用电表的表盘仔细观察多用电表的表盘，了解各刻度线的含义和量程。

注意区分直流电压、直流电流、交流电压、电阻等刻度线。

2、机械调零使用前，先检查表针是否停在左端零刻度处。

若不在，应调节机械调零旋钮，使表针指零。

3、选择测量项目和量程根据被测物理量的性质和大小，选择合适的测量项目和量程。

测量电压时，应选择直流电压档，并根据估计的电压值选择合适的量程；测量电流时，应选择直流电流档，并选择合适的量程；测量电阻时，应选择电阻档，并选择合适的量程。

4、测量电压（1）将多用电表并联在被测电路两端，红表笔接高电势端，黑表笔接低电势端。

（2）读取电压值，注意选择的量程和对应的刻度线。

5、测量电流（1）将多用电表串联在被测电路中，红表笔接电流流入端，黑表笔接电流流出端。

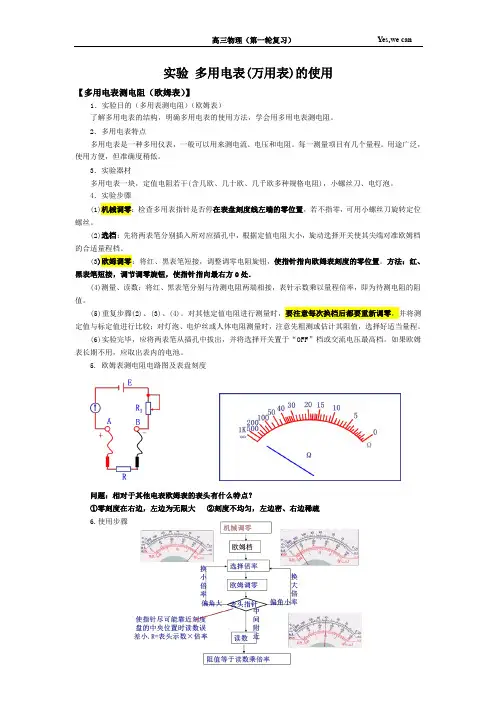

实验多用电表(万用表)的使用【多用电表测电阻（欧姆表）】1．实验目的（多用表测电阻）（欧姆表）了解多用电表的结构，明确多用电表的使用方法，学会用多用电表测电阻。

2．多用电表特点多用电表是一种多用仪表，一般可以用来测电流、电压和电阻。

每一测量项目有几个量程。

用途广泛，使用方便，但准确度稍低。

3．实验器材多用电表一块，定值电阻若干(含几欧、几十欧、几千欧多种规格电阻)，小螺丝刀、电灯泡。

4．实验步骤(1)机械调零：检查多用表指针是否停在表盘刻度线左端的零位置，若不指零，可用小螺丝刀旋转定位螺丝。

(2)选档：先将两表笔分别插入所对应插孔中，根据定值电阻大小，旋动选择开关使其尖端对准欧姆档的合适量程档。

(3)欧姆调零：将红、黑表笔短接，调整调零电阻旋钮，使指针指向欧姆表刻度的零位置。

方法：红、黑表笔短接，调节调零旋钮，使指针指向最右方0处．(4)测量、读数：将红、黑表笔分别与待测电阻两端相接，表针示数乘以量程倍率，即为待测电阻的阻值。

(5)重复步骤(2)、(3)、(4)。

对其他定值电阻进行测量时，要注意每次换档后都要重新调零，并将测定值与标定值进行比较；对灯泡、电炉丝或人体电阻测量时，注意先粗测或估计其阻值，选择好适当量程。

(6)实验完毕，应将两表笔从插孔中拔出，并将选择开关置于“OFF”档或交流电压最高档。

如果欧姆表长期不用，应取出表内的电池。

5. 欧姆表测电阻电路图及表盘刻度问题：相对于其他电表欧姆表的表头有什么特点？①零刻度在右边，左边为无限大②刻度不均匀，左边密、右边稀疏6.使用步骤7．注意事项(1)测电阻时，待测电阻要与电源以及其他电阻断开，且不要用手接触表笔。

(2)合理选择欧姆档量程，应尽可能使指针指在中央位置附近(指针处在表盘中央时读数比较准确)。

(3)指针偏转角太大，小电阻，换用小倍率；指针偏转角太小，大电阻，换用大倍率。

(4)换用欧姆档的另一量程时，一定要重新进行“欧姆调零”，才能进行测量。

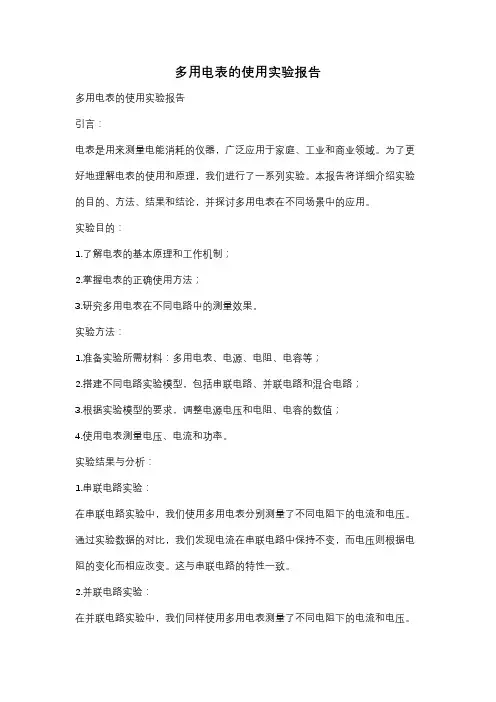

多用电表的使用实验报告多用电表的使用实验报告引言：电表是用来测量电能消耗的仪器，广泛应用于家庭、工业和商业领域。

为了更好地理解电表的使用和原理，我们进行了一系列实验。

本报告将详细介绍实验的目的、方法、结果和结论，并探讨多用电表在不同场景中的应用。

实验目的：1.了解电表的基本原理和工作机制；2.掌握电表的正确使用方法；3.研究多用电表在不同电路中的测量效果。

实验方法：1.准备实验所需材料：多用电表、电源、电阻、电容等；2.搭建不同电路实验模型，包括串联电路、并联电路和混合电路；3.根据实验模型的要求，调整电源电压和电阻、电容的数值；4.使用电表测量电压、电流和功率。

实验结果与分析：1.串联电路实验：在串联电路实验中，我们使用多用电表分别测量了不同电阻下的电流和电压。

通过实验数据的对比，我们发现电流在串联电路中保持不变，而电压则根据电阻的变化而相应改变。

这与串联电路的特性一致。

2.并联电路实验：在并联电路实验中，我们同样使用多用电表测量了不同电阻下的电流和电压。

与串联电路不同的是，电压在并联电路中保持不变，而电流则根据电阻的变化而相应改变。

这也符合并联电路的特性。

3.混合电路实验：在混合电路实验中，我们将串联电路和并联电路结合起来，使用多用电表测量了不同电阻下的电流和电压。

实验结果显示，电流和电压的变化与电路中的串联和并联元件有关。

这进一步验证了电路中元件的连接方式对电流和电压的影响。

结论：通过以上实验，我们深入了解了电表的基本原理和使用方法。

多用电表在不同电路中的测量效果也得到了验证。

串联电路中电流保持不变，而电压根据电阻的变化而改变；并联电路中电压保持不变，而电流根据电阻的变化而改变。

混合电路中，电流和电压的变化与电路中的串联和并联元件有关。

在实际应用中，多用电表被广泛用于家庭、工业和商业领域的电能计量。

它不仅可以帮助我们了解电路的性质，还可以帮助我们节约能源和管理电力消耗。

因此，掌握电表的正确使用方法和理解其原理对我们来说是非常重要的。

实验：多用电表的使用一、欧姆表1 .基本构造欧姆表由直流灵敏电流计G (表头)、电源、调零电阻、刻度盘及红、黑表笔等组成。

2 .原理根据闭合电路欧姆定律制成的，内部构造如图所示，由表头G、电池、调零电阻R (一个可变电阻)三者串联而成。

欧姆表外部接上被测电阻后，与欧姆表内部电路一起组成闭合电路。

已知表头G的内阻凡、满偏电流人、电源电动势E、内阻厂。

(1)欧姆表内阻当红、黑表笔直接相接，A、8间的电阻为零时，调节调零电阻使表头恰好指针满偏，此时调零电阻的阻值为飞，由闭合电路欧姆定律得:其中内阻区内=r+4+60(2)测量原理保持调零电阻的阻值飞不变，当A、8间接入某一电阻人时,F如右图所示，由闭合电路欧姆定律/ = ------- ----- 知，每一个电流值都对应一个电阻值尺，将电流刻度换成电阻标度，即将电流表改装成了欧姆表，就可直接测电阻了。

3 .刻度的标注方法刻度标注方法标注位置on红、黑表笔相接，调节调零电阻使指针满偏，被测电阻段=0满偏电流4处00红、黑表笔不接触,电流表指针不偏转，被测电阻段二8电流为零处中值电阻R x = + R + r* D刻度盘正中央段红、黑表笔间接电阻段, 4 =(Rg+R+r) +&区与乙对应与凡对应的电流。

处注意:（1）由欧姆表原理得尺=彳-（&+7? + 〃），所以《与电流/不是线性关系，但有对应关系。

且欧姆表的量程是“。

〜8”，故刻度不均匀的，且“左密右疏”。

（2）中值电阻E且/二Er+R +凡/+R +与+R,所以当凡=R内时，/ = g,指针指到表盘中央，此时的（叫做中值电阻。

同理，当（=〃七,/ ='二,指针指到表盘满偏的一匚处。

〃+1 〃+1所以，欧姆表测电阻时，尽量选择能使指针指在刻度盘中央附近，此时比较精确。

一般在,％~4R中范围内较好。

4二、电流表与电压表如下图所示是电流表（甲）与电压表（乙）的内部结构图（精讲具体见《电表的改装》）。
