实验报告：练习使用多用电表

36
为别人鼓掌的人也是在给自己的生命加油。
37
23
红表笔接 A A B
B
CC
黑表笔接 B C A
C
AB
100 测得阻值(Ω)
10k 100
10.1k 90
190
由表中的数据可以判定：⑴电阻接在
__A__两点间，阻值为_1_0__0Ω。⑵二极 A
B
管B接在__A_C__两点间，其中正极接在
__C__点。二极管的正向阻值为_____Ω，
C
反9向0 阻值为_____Ω。 10k
30
3、用多用电表的欧姆挡（R×1K）检查性能良好的晶体二 极管，发现多用电表的表针向右偏转的角度很小，这说 明（ BC ） A.二极管加有正向电压，故测得电阻很小 B.二极管加有反向电压，故测得电阻很大 C.此时红表笔接的是二极管的正极 D.此时红表笔接的是二极管的负极
31
4.如图所示，黑盒中有一个单向导电元件，当元件中电流 沿箭头方向时，单向导通，其电阻为零；反之，则截止， 反向电阻无穷大.还有两个阻值均为1kΩ的电阻，它们与 黑盒的接线1、2、3接成电路，用多用电表的电阻挡对这 三个接线柱间的电阻进行测量，得到的数据如表格所示， 那么黑盒中的线路是下面电路中的哪一个( )
依次是_____、_______、______.
28
1、下列说法中正确的是：（ AC ） A、多用电表的欧姆挡的每一量程的测量范围是从0—∞ B、若选择开关扳在欧姆挡上的× 1挡上，准确调零后， 测量电阻，指针恰指在刻度30和50的正中央，则待测电 阻的阻值正好为40Ω C、若多用电表内没有安装电池，就不能直接用来测电阻 D、只有在测量电阻时，才需要进行机械调零
24
练习.多用电表是确定电学元件，检修电学故障的重要仪器， 在电子技术中有很广泛的应用.如图所示，一个盒子外部有四 个接线柱A、B、C、D.盒内有三个电学元件和若干导线组成 的电路.利用多用电表欧姆挡测试，结果如下： （1）A、B间的电阻是B、D间电阻的两倍，即RAB=2RBD； （2）两表笔分别接触A、C和 C、D时，指针均先偏转，然 后又缓慢回到“∞”刻度. 试画出盒内的电路图.

11.5 实验：练习使用多用电表学习目标会用多用电表测量小灯泡电压、电流，测量定值电阻及二极管的正、反向电阻。

重点：会用多用电表。

一、测电压、电流、电阻使用多用电表前，应检查指针是否停在刻度线左端“0”位置。

如果没有停在“0”位置，要用螺丝刀轻轻转动机械调零旋钮，使指针指零，再将红、黑测试表笔分别插入“+” “−”插孔。

1．测电压（1）将功能选择开关旋转到直流电压挡。

（2）根据待测电压的估计值选择直流电压挡合适的量程。

如果难以估测待测电压值，应按照由大到小的顺序，先将选择开关旋转到最大量程上试测，然后根据试测的数值，重新确定适当的量程进行测量。

（3）测量时，用红黑测试表笔使多用电表与被测电路并联，并要注意电表的极性。

使电流从“＋”插孔流入多用电表，从“－”插孔流出多用电表，检查无误后再闭合开关S。

（如图所示）（4）根据挡位所指的量程以及指针所指的刻度值，读出电压表的示数。

2．测电流：按照右图，仿照电压的测量步骤进行测量。

（1）选择直流电流挡合适的量程。

（2）将被测电路导线卸开一端，把多用电表串联在电路中。

（3）读数时，首先要认清刻度盘上的最小刻度。

注意：①多用电表直流电流挡的单位是毫安，不能测量比较大的电流。

①测电流时，选择适当的量程，使表针偏转角度尽量大一些，这样测量结果比较准确。

3．测电阻：要将选择开关扳到欧姆挡上，此时红表笔连接表内电源的负极，黑表笔连接表内电源的正极。

（1）选择倍率挡。

估计待测电阻阻值，选择适当的倍率挡，使测量时指针指在中央刻度附近，这样测量比较准确。

（2）调零。

测量前，将红、黑表笔短接，调整“欧姆调零旋钮”，使指针指在欧姆挡刻度盘零刻度处。

（3）测量。

将红、黑表笔与待测电阻两端接触。

读取指针示数再乘以倍率就是待测电阻阻值。

（4）测量结束要将选择开关旋转至“OFF”挡或交流电压最高挡。

4．二极管的特点及测量二极管的正、反向电阻（1）特点：它由半导体材料制成，有两个电极，一个正极，一个负极，具有单向导电性。

实验报告：练习使⽤多⽤电表实验报告：练习使⽤多⽤电表⾼⼆（）班姓名：座号：【实验⽬的】1、了解多⽤电表的构造和原理，掌握多⽤电表的使⽤⽅法．2、使⽤多⽤电表测电压、电流及电阻．3、会使⽤多⽤电表探索⿊箱中的电学元件．【实验原理】⼀、欧姆表原理(多⽤电表测电阻原理)1、构造：如图所⽰，欧姆表由电流表G 、电池、调零电阻R 和红、⿊表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x .2、⼯作原理：闭合电路欧姆定律I ＝E R g ＋R ＋r ＋R x .3、刻度的标定：红、⿊表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这⼀过程叫欧姆调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲)(2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图⼄)(3)当I ＝I g 2时，R x ＝R g ＋R ＋r ，此电阻值等于欧姆表的内阻值，R x 叫中值电阻．三、多⽤电表1、多⽤电表可以⽤来测量电流、电压、电阻等，并且每⼀种测量都有⼏个量程．2、外形：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项⽬和量程．3、多⽤电表⾯板上还有：欧姆表的调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正负插孔(红表笔插⼊“＋”插孔，⿊表笔插⼊“－”插孔)．四、⼆极管的单向导电性1、晶体⼆极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图甲所⽰．2、晶体⼆极管具有单向导电性(符号上的箭头表⽰允许电流通过的⽅向)．当给⼆极管加正向电压时，它的电阻很⼩，电路导通，如图⼄所⽰；当给⼆极管加反向电压时，它的电阻很⼤，电路截⽌，如图丙所⽰．3、将多⽤电表的选择开关拨到欧姆挡，红、⿊表笔接到⼆极管的两极上，当⿊表笔接“正”极，红表笔接“负”极时，电阻⽰数较⼩，反之电阻⽰数很⼤，由此可判断出⼆极管的正、负极．*注意事项：（1）因为表头是多⽤的，⽽电流必须从其正接线柱流⼊，表内⼜有电池，所以红表笔接的是表头的正接线柱，但却与电池负极相连，⽽⿊表笔与电池正极相连。

一、回顾：将电流表改装成电压表和大量程的电流表
I Ux
R
V
R串 （n-1）Rg
A
Ix
I R
1 R并 Rg n 1
二、欧姆表原理
Ig=
E Rg+ r + R
I=0
E Ix = Rg+ r + R+ Rx
1.把电流表改装成能直接测量电阻的欧姆表
原理：闭合电路欧姆定律
I E r
g
刻度更改：
G
Rg R
短接，调节调零电阻R使电流表G 的指针满偏。即有 E = R : “0” Ig R g+ r + R R g + r + R是电阻挡的内阻 断路，电流表G中无电流，表的指针 “∞” 不偏转，指针位置 接入电阻R X 时，电流表G中的电流 E I= R g + r + R+ R X 改变RX，电流 I 随之改变，RX与 I 一一 “R ” 对应。表头刻度I X
2.测电流和电压时,如果表盘的最小刻度为 1、0.1、0.01 等,读数时应 读到最小刻度的下一位,若表盘的最小刻度为 0.2、 0.02、 0.5、 0.05 等, 读数时只读到与最小刻度位数相同即可.
二、误差分析
1.偶然误差 (1)欧姆表的表盘刻度不均匀,估读时易带来误差.
(2)表头指针偏转过大或过小都会使误差增大,因此要选用恰当挡位,使 指针在中值附近.
红 与表内电源负极相接的应是________
表笔（填“红”或“黑” ）
六、欧姆表测电阻的优缺点:
+ E r _
G
R
Rx
优点：测量方便 缺点：若电池用久 了，电动势与内阻 会变化，产生误差 较大，只能粗略测 量电阻

二 极 管
（表笔交换）正反向电阻不同
正向（黑左红右）导通时,电阻较小(不能为零); 反向（红左黑右）截止时, 电阻很大(不能无限大)。
正向电流/mA
反向电压/v 某二极管的伏 安特性曲线 正向电压/v
反向电流/µA
二极管具有单向导电性
黑表笔
红表笔
+
实验总结：
_
二极管具有单向导电性
可以判断二极管的正负
4.使用任何档位，电流从红表笔流进电
表，黑表笔流出电表。
实验前准备
1、用多用电表测量小灯泡 两端的电压 A B
2、用多用电表测量通过小灯 泡的电流 A B
断开
3、用多用电表测量定值电阻
4、用多用电表测量特殊元件的 电阻
3、用多用电表测量定值电阻
（1）选择开关旋到哪个档位？
3、用多用电表测量定值电阻
指针定位螺丝
3. 规定：红表笔插入“+”插孔，
黑表笔插入“-”插孔；
+ G
-
+ E r +
G
R
+
电压表 电流表
欧姆表
-
二、认识多用电表外部结构
1.观察多用电表的外部结构 2.使用多用电表前，要调整指针定位螺 丝，使指针指在零刻度线处 ——“插入“+”插孔， 黑表笔插入“-”插孔；
实验 ： 练习使用多用电表
云南师大附中
付加国
一、实验内容
1、用多用电表测量小灯泡两端的电压
U
2、用多用电表测量通过小灯泡的电流
I
实验3
3、用多用电表测量定值电阻
RX
定值电阻
特殊元件 实验4
小灯泡
4、用多用电表测量特殊元件的电阻

(5)刻度线有三条：上为电阻专用，中间为电流、电 压、交流、直流共用，下为交流2.5 V专用． (6)测电阻时 ①待测电阻与电路、电源一定要断开．
②两手一定不要同时接触两笔金属杆．
③指针指中值附近较准，否则换挡．
④每换一挡必须重新欧姆调零．
⑤读出示数要乘以倍率．
(7)测电学黑箱时，一定要先用大量程电压挡判其内 部有无电源，无电源方可用欧姆挡．
笔插入
插孔，－红表笔插入 插孔，＋并通过转换
开关接入与待测量相应的测量端．
科目三考试 km3.jsyst 科目3实际道路考试技巧、 视频教程
科目四考试 km4.jsyst 科目四模拟考试题 C1科目四 仿真考试
三、实验器材
多用电表、电学黑箱、直流电源、开关、导线若干、小 灯泡、二极管和定值电阻(大、中、小)三个．
6. 利用多用电表的欧姆挡测三个定值电阻的阻值，将选 择开关扳到合适的倍率挡，先进行电阻调零，然后测量， 读出指针示数，再乘以倍率；若换挡，要重新进行电阻 调零．
7. 研究二极管的单向导电性，利用多用电表的欧姆挡测 二极管两个引线间的电阻，确定正负极．
8. 探索黑箱内的电学元件.
ห้องสมุดไป่ตู้
判断目 应用挡
的
【答案】(1) (2)1k (3)E＝n＋n20U
(8)使用完毕，选择开关要置于OFF挡或交流电压最 高挡，长期不用应取出电池．
题型一：欧姆表的使用
例1 某物理学习小组的同学在研究性学习过程中，
通过一块电压表 V )和一块多用电表的欧姆挡接成
电路就能一次性既能测出电压表的内阻又能测出多用 电表中欧姆挡的内部电源的电动势．已知电压表的内 阻约在15～25 kΩ之间，量程为15 V，多用电表欧姆 挡的电阻刻度中间值为20.

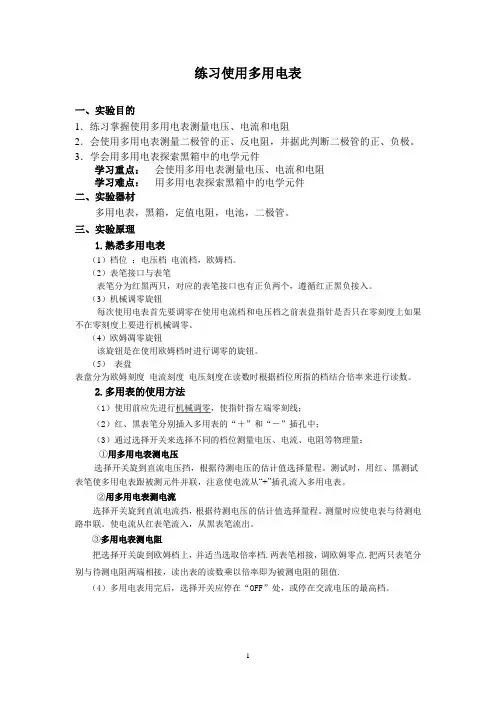

练习使用多用电表一、实验目的1．练习掌握使用多用电表测量电压、电流和电阻2．会使用多用电表测量二极管的正、反电阻，并据此判断二极管的正、负极。

3．学会用多用电表探索黑箱中的电学元件学习重点：会使用多用电表测量电压、电流和电阻学习难点：用多用电表探索黑箱中的电学元件二、实验器材多用电表，黑箱，定值电阻，电池，二极管。

三、实验原理1.熟悉多用电表（1）档位：电压档电流档，欧姆档。

（2）表笔接口与表笔表笔分为红黑两只，对应的表笔接口也有正负两个，遵循红正黑负接入。

（3）机械调零旋钮每次使用电表首先要调零在使用电流档和电压档之前表盘指针是否只在零刻度上如果不在零刻度上要进行机械调零。

（4）欧姆凋零旋钮该旋钮是在使用欧姆档时进行调零的旋钮。

（5）表盘表盘分为欧姆刻度电流刻度电压刻度在读数时根据档位所指的档结合倍率来进行读数。

2.多用表的使用方法（1）使用前应先进行机械调零，使指针指左端零刻线；（2）红、黑表笔分别插入多用表的“＋”和“－”插孔中；（3）通过选择开关来选择不同的档位测量电压、电流、电阻等物理量：①用多用电表测电压选择开关旋到直流电压挡，根据待测电压的估计值选择量程。

测试时，用红、黑测试表笔使多用电表跟被测元件并联，注意使电流从“+”插孔流入多用电表。

②用多用电表测电流选择开关旋到直流电流挡，根据待测电压的估计值选择量程。

测量时应使电表与待测电路串联。

使电流从红表笔流入，从黑表笔流出。

③多用电表测电阻把选择开关旋到欧姆档上，并适当选取倍率档.两表笔相接，调欧姆零点.把两只表笔分别与待测电阻两端相接，读出表的读数乘以倍率即为被测电阻的阻值.（4）多用电表用完后，选择开关应停在“OFF”处，或停在交流电压的最高档。

四．用多用表探索黑箱内的电学元件探测黑箱内元件，在不明情况时必须先用电压挡检测各点间有无电源，确定无电源后方可用欧姆挡探测其他元件的组合情况。

综合探测结果和各元件特征分析推断.用多用电表测判黑箱内电学元件的思路：五．练习、作业。

实验十一 练习使用多用电表
(1)调整定位螺丝，使指针指向电流的零刻度．
(2)选择开关置于“Ω”挡的“×1”，短接红、黑表笔，调节欧姆
本 调零旋钮，然后断开表笔，再使指针指向∞.
讲 栏
(3)将两表笔分别接触阻值为几十欧的定值电阻两端，读出指示
目 的电阻值，然后断开表笔，再与标定值进行比较．
开 关
(4)选择开关改置“×100”挡，
目 程．
开 关
2．检查多用电表的指
针是否停在表盘刻度
左端的零位置．若不
指零，则可用小螺丝
刀进行机械调零．
3．将红、黑表笔分别
插入“＋”、“－”
插孔．
基础再现·深度思考
实验十一 练习使用多用电表
4．按如图5甲所示连好电路，将多用电表选择开关置于直流 电压挡，测小灯泡两端的电压．
5．按如图乙所示连好电路，将选择开关置于直流电流挡，测 量通过小灯泡的电流．
实验十一 练习使用多用电表
实验 练习使用多用电表
【欧姆表结构】
欧姆表由电流表G、 电池、调零电阻R，刻度 盘和红、黑表笔组成.
如图，就电路部分而
言，在欧姆表内部是电流
表、电池、调零电阻三者
I
串联而成，在欧姆表外部，
接上被测电阻后，与欧姆
表内部电路一起组成闭合
Rx
电路．
基础再现·深度思考
实验十一 练习使用多用电表
③欧姆调零(右侧0):用(电阻)调零旋钮进行调零(表笔直接 接触，指针指右侧0刻度).
学元件．
基础再现·深度思考
实验十一 练习使用多用电表
【实验器材】
本 多用电表、
讲 栏
电学黑箱、
目 开
直流电源、

教师备课、备考伴侣 专注中国基础教育资源建设
(1)如果是用×10Ω 挡测量电阻，则读数为________Ω. (2)如果是用直流 10mA 挡测量电流，则读数为 ______ __mA. (3)如果是用直流 5V 挡测量电压，则读数为________V.
20
《恒谦教育教学资源库》
教师备课、备考伴侣 专注中国基础教育资源建设
是欧姆表
的内阻．
当红、黑表笔不接触时图②，相当于被测电阻 Rx＝∞，电流 表 中 没有 电 流， 表头 的 指针 不偏 转 ，此 时指针 的 位置 示 数为 “∞”点． 当红、黑表笔间接入被测电阻 Rx 时图③，通过表头的电流 I E ＝ ，改变 Rx，电流 I 随着改变，每个 Rx 值都对 r＋ Rg＋ R＋ Rx′ 应一个电流值， 在刻度盘上直接标出 I 值对应的 Rx 值， 就可以从 刻度盘上直接读出被测电阻的阻值．
4、二极管的单向导电性
测正向电阻 正向电阻较小
测反向电阻 反向电阻较大
总结：用欧姆档测二极管时，若显示电阻较小时， 与黑表笔相连的是二极管正极 与红表笔相连的是二极管负极
二、实验器材 多用电表、电学黑箱、直流电源、电键、导线、小电珠、 二极管．
三、实验步骤： （详见《导学案》P117）
四、使用多用电表应注意哪些问题 （详见《导学案》P117）
补充： 1.欧姆挡的使用需要注意如下几点： (1)合理选择欧姆挡的量程，使指针尽量指在表盘中间位置附 R中 近 (可参考指针偏转在 ～ 5R 中的范围)． 5 (2)换用欧姆挡的另一个量程时，一定要重新进行欧姆调零， 才能进行测量． (3)读数时，应将表针示数乘以选择开关所指的倍数． (4)测量完毕时，要把表笔从测孔中拔出，选择开关应置交流 电压最高挡或 OFF 挡， 若长期不用多用电表时， 还应把电池取出．

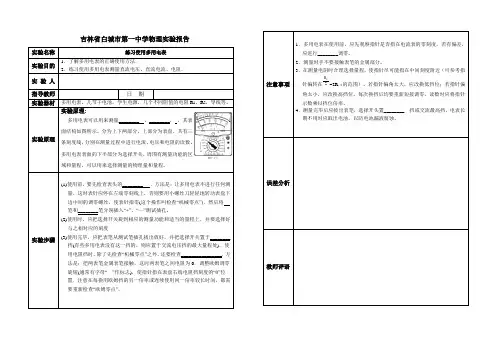

吉林省白城市第一中学物理实验报告实验名称练习使用多用电表实验目的1．了解多用电表的正确使用方法．2．练习使用多用电表测量直流电压、直流电流、电阻．实验人指导教师日期实验器材多用电表，几节干电池，学生电源，几个不同阻值的电阻R1、R2，导线等。

实验原理实验原理:多用电表可以用来测量________ ，________，，其表面结构如图所示。

分为上下两部分，上部分为表盘，共有三条刻度线，分别在测量过程中进行电流、电压和电阻的读数。

多用电表表面的下半部分为选择开关，周围有测量功能的区域和量程，可以用来选择测量的物理量和量程。

实验步骤(1)使用前，要先检查表头的________ ．方法是：让多用电表不进行任何测量，这时表针应停在左端零刻线上，否则要用小螺丝刀轻轻地转动表盘下边中间的调零螺丝，使表针指零(这个操作叫检查“机械零点”)．然后将笔和________笔分别插入“+”、“—”测试插孔。

(2)使用时，应把选择开关旋到相应的测量功能和适当的量程上，并要选择好与之相对应的刻度(3)使用完毕，应把表笔从测试笔插孔拔出放好，并把选择开关置于________挡(有些多用电表没有这一挡的，则应置于交流电压挡的最大量程处)．使用电阻挡时，除了先检查“机械零点”之外，还要检查________________．方法是：把两表笔金属表笔接触，这时两表笔之间电阻为0．调整欧姆调零旋钮(通常有字母“ ”作标志)，使指针指在表盘右端电阻挡刻度的“0”位置．注意在每换用欧姆挡的另一倍率或连续使用同一倍率较长时间，都需要重新检查“欧姆零点”．注意事项1．多用电表在使用前，应先观察指针是否指在电流表的零刻度，若有偏差，应进行________调零。

2．测量时手不要接触表笔的金属部分。

3．在测量电阻时合理选择量程，使指针尽可能指在中间刻度附近（可参考指针偏转在2中R~2R中的范围）。

若指针偏角太大，应改换低挡位；若指针偏角太小，应改换高挡位。

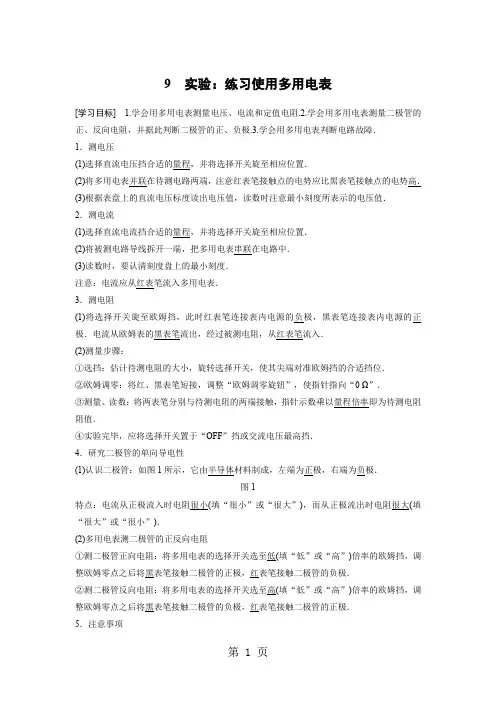

9实验：练习使用多用电表[学习目标] 1.学会用多用电表测量电压、电流和定值电阻.2.学会用多用电表测量二极管的正、反向电阻，并据此判断二极管的正、负极.3.学会用多用电表判断电路故障．1．测电压(1)选择直流电压挡合适的量程，并将选择开关旋至相应位置．(2)将多用电表并联在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势高．(3)根据表盘上的直流电压标度读出电压值，读数时注意最小刻度所表示的电压值．2．测电流(1)选择直流电流挡合适的量程，并将选择开关旋至相应位置．(2)将被测电路导线拆开一端，把多用电表串联在电路中．(3)读数时，要认清刻度盘上的最小刻度．注意：电流应从红表笔流入多用电表．3．测电阻(1)将选择开关旋至欧姆挡，此时红表笔连接表内电源的负极，黑表笔连接表内电源的正极．电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．(2)测量步骤：①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位．②欧姆调零：将红、黑表笔短接，调整“欧姆调零旋钮”，使指针指向“0 Ω”．③测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘以量程倍率即为待测电阻阻值．④实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡．4．研究二极管的单向导电性(1)认识二极管：如图1所示，它由半导体材料制成，左端为正极，右端为负极．图1特点：电流从正极流入时电阻很小(填“很小”或“很大”)，而从正极流出时电阻很大(填“很大”或“很小”)．(2)多用电表测二极管的正反向电阻①测二极管正向电阻：将多用电表的选择开关选至低(填“低”或“高”)倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的正极，红表笔接触二极管的负极．②测二极管反向电阻：将多用电表的选择开关选至高(填“低”或“高”)倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的负极，红表笔接触二极管的正极．5．注意事项(1)电流都是从红表笔流入，从黑表笔流出．(2)电压、电流的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少，及应读到的有效数字位数．(3)测电阻时注意：①测电阻必须把待测电阻隔离．②两个调零过程，切记换挡需进行欧姆调零．③合理选择量程，使指针尽可能指在中值附近．④读数时应乘以相应的倍率．⑤欧姆表的表盘刻度不均匀，一般不估读．⑥电池用旧后，电动势会变小，内电阻会变大，致使电阻测量值偏大，要及时换电池．一、多用电表测电流、电压和电阻例1在练习使用多用电表的实验中：(1)某同学连接的电路如图2所示．图2①若旋转选择开关，使其尖端对准直流电流挡，此时测得的是通过________的电流；②若断开电路中的开关，旋转选择开关使其尖端对准欧姆挡，此时测得的是________的阻值；③若旋转选择开关，使尖端对准直流电压挡，闭合开关，并将滑动变阻器的滑片移至最左端，此时测得的是__________两端的电压．(2)在使用多用电表的欧姆挡测量电阻时，若()A．双手捏住两表笔金属杆，测量值将偏大B．测量时发现指针向左偏离中央刻度过大，则必需减小倍率，重新调零后再进行测量C．选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25 ΩD．欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大答案(1)①R1②R1和R2串联③R2(或电源) (2)D解析(1)①当多用电表选择开关尖端对准直流电流挡时，电流表与R1串联，此时电流表测得的是通过R1的电流．②切断电路，选择开关尖端对准欧姆挡时，测得的是R1和R2的串联总电阻．③选择开关尖端对准直流电压挡，闭合开关，并将滑动变阻器的滑片移至最左端，电阻R1被短路，此时多用电表示数等于电阻R2两端的电压，也等于电源的路端电压．(2)双手捏住两表笔金属杆时，测量值为被测电阻与人体电阻的并联阻值，应偏小，A错误；测量时指针若向左偏离中央刻度过大，应增大倍率，B错误；选择开关对应“×10”倍率，指针位于20与30正中间时，测量值应小于250 Ω，C错误；电池使用时间太久，电动势减小，内电阻变大，虽然完成调零，但测量值将比真实值偏大，D正确．多用电表使用的“几项注意”1．使用前要机械调零．2．两表笔在使用时，无论测电流、电压还是电阻，电流总是“红入黑出”．3．测电阻时，应选择合适量程，使指针指在中值电阻附近，且注意每换一次挡都需重新进行欧姆调零．4．测电学黑箱时，一定要先用大量程电压挡判断其内部有无电源，无电源方可用欧姆挡．例2如图3所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：图3(1)所测电阻的阻值为______ Ω；如果要用此多用电表测量一个阻值约为2.0×104 Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是______(选填“×10”“×100”或“×1 k”)．(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为______ mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA.(3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为______ V. 答案(1)1.5×103×1 k(2)30.8(30.7～30.9都正确)154(3)6.2解析(1)欧姆表读数：对应最上一行刻度值为15，倍率为“×100”，读数为1.5×103 Ω；测2.0×104 Ω的电阻时应选“×1 k”的欧姆挡．(2)选50 mA电流挡，则每一小格表示1 mA，测量的精确度为1 mA，应估读到0.1 mA(此时为110估读)，指针对应的读数为30.8 mA；选择量程为250 mA的电流挡，则每一小格表示5 mA，测量的精确度为5 mA，应估读到1 mA(此时为15估读)，指针对应的读数为154 mA.(3)选择10 V电压挡，则每一小格表示0.2 V，测量的精确度为0.2 V，应估读到0.1 V(此时应为12估读)，指针对应的读数为6.2 V.1．读数时要注意读表盘上的哪条刻度线：欧姆表刻度不均匀，读最上一排刻度线；直流电流、直流电压刻度均匀，读中间刻度线．2．电压表、电流表的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少及应读到的有效数字位数．二、测量二极管的正、反向电阻例3某同学用多用电表测量二极管的反向电阻．完成下列测量步骤：(1)检查多用电表的机械零点．(2)将红、黑表笔分别插入正、负插孔，将选择开关拨至欧姆挡适当的量程处．(3)将红、黑表笔________，进行欧姆调零．(4)测反向电阻时，将________表笔接二极管正极，将________表笔接二极管负极，读出多用电表示数．(5)为了得到准确的测量结果，应让多用电表指针尽量指向表盘________(填“左侧”“右侧”或“中央”)，否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)．(6)测量完成后，将选择开关旋转到________位置．答案(3)短接(4)红黑(5)中央(6)OFF挡或交流电压最高挡三、用多用电表判断电路故障例4某班同学在做“练习使用多用电表”的实验．(1)某同学用多用电表的欧姆挡测量电阻R x的阻值，当选择开关置于欧姆挡“×100”的位置时，多用电表指针示数如图4所示，此被测电阻的阻值约为________ Ω.图4(2)某同学按如图5所示的电路图连接元件后，闭合开关S，发现A、B灯都不亮．该同学用多用电表的欧姆挡检查电路的故障．检查前，应将开关S________.(填“闭合”或“断开”)图5(3)若(2)中同学检查结果如下表所示，由此可以确定()测试点b、f b、e b、d d、e多用电表示数无穷大无穷大500 Ω无穷大A．灯A断路C．灯A、B都断路D．d、e间导线断路答案(1)2.6×103(2)断开(3)D解析(1)欧姆表测电阻的测量值等于读数乘以倍率．(2)用欧姆挡检查电路需将电路断开．(3)b、f之间电阻无穷大说明b、f间有断路，b、e之间电阻无穷大说明b、e间有断路，d、e之间电阻无穷大说明d、e间有断路，b、d间电阻有一定的数值，说明b、d间没有断路，所以断路在d、e之间．1．(多用电表的使用)多用电表使用中，将红表笔插入正(＋)插孔，黑表笔插入负(－)插孔，用该表测直流电压、测电阻器电阻或测二极管的正反向电阻时，下列说法正确的是() A．测电压时，电流从红表笔流出多用电表，测电阻时，电流从红表笔流入多用电表B．测电压时，电流从红表笔流入多用电表，测电阻时，电流从红表笔流出多用电表C．选择欧姆挡“×10”挡并调零后，将两表笔与待测电阻相连，发现电表指针偏转角度太大，则应换用“×1”挡，调零后再测D．选择欧姆挡的适当挡位并调零后，将黑表笔接二极管的正极，红表笔接二极管的负极，可以测得二极管的反向电阻答案C解析不论是测电压还是测电阻，电流均从红表笔流入多用电表，A、B选项错误；测电阻时，发现电表指针偏转角度太大，说明电阻小，应该换小量程的挡位，故C选项正确；选择欧姆挡的适当挡位并调零后，将黑表笔接二极管的正极，红表笔接二极管的负极，可以测得二极管的正向电阻，D选项错误．2．(多用电表的读数)一多用电表的工作状态如图6所示，则此时的测量值为________________，如果选择开关指在底部250挡，则此时的测量值为________________，选择开关指在底部10挡处，测量值应该为____________，选择开关指在左侧100挡处，测量值应该为____________________，在测量电阻时，要想使指针向左侧偏转一些，应该把选择开关换选________的挡位(填“更大”或“更小”)，而在换挡之后重新测量之前要重新进行______．图6答案 4 Ω200 V8.0 V80 mA更小欧姆调零解析题图中选择开关指在欧姆表×1挡时，仔细观察指针指的刻度，可以读出示数为4，电阻值为4×1 Ω＝4 Ω.当选择开关指在底部250挡时测的是直流电压，且量程为250 V，应该读中间均匀刻度线，可选0～250这组数值来读，读得电压为200 V．选择开关指在底部10挡时测的也是直流电压，且量程为10 V．可选0～10这组数值来读，读得电压为8.0 V．选择开关指在左侧100挡时测的是直流电流，且量程为100 mA，也应读中间均匀刻度线，可选0～10这组数值来读，读得电流为8×10 mA＝80 mA.在测量电阻时，要想使指针向左侧偏转一些，即使电阻在盘上的指示值大一些，应该把选择开关换选更小的挡位，而在换挡之后重新测量之前要重新进行欧姆调零．1．一学生使用多用电表测电阻，他在实验中有违反使用规则的地方，他的主要实验步骤如下：A．把选择开关置于“×1”的欧姆挡；B．把表笔插入插孔中，先把两表笔相接触，旋转调零旋钮，使指针指在电阻刻度的零刻线上；C．把两表笔分别与某一待测电阻的两端相连，发现这时指针偏转角度较小；D．换用“×10”挡，发现这时指针偏转适中，随即记下电阻值；E．把表笔从插孔中拔出后，就把多用电表放回桌上原处，实验完毕．这个学生已经注意到在测量时待测电阻与其他元件或电源断开，不用手碰表笔的金属杆．这个学生在实验中哪一个或哪些步骤违反了使用规则？答案D步骤中换挡后应先欧姆调零再测电阻；E步骤中应将选择开关置于“OFF”挡或交流电压最高挡．解析每换一次挡都要重新进行欧姆调零，所以在步骤D中要重新欧姆调零；欧姆表使用完毕应将选择开关置于“OFF”挡或者交流电压最高挡．2．(多选)用多用电表欧姆挡测电阻时，下列说法中正确的是()A．测量前必须调零，而且每测一次电阻都要重新调零B．为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C．待测电阻若是连在电路中，应当先把它与其他元件断开再测量D．使用完毕应当拔出表笔，并把选择开关旋到“OFF”挡或交流电压最高挡答案CD3.图1中E为电源，R1、R2为电阻，K为开关．现用多用电表测量流过电阻R2的电流，将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是()图1A．保持K闭合，将红表笔接在a处，黑表笔接在b处B．保持K闭合，将红表笔接在b处，黑表笔接在a处C．将K断开，红表笔接在a处，黑表笔接在b处D．将K断开，红表笔接在b处，黑表笔接在a处答案C解析电流表应串联在电路中，将K断开，将多用电表的两个表笔接入电路时应遵循“红入黑出”的原则，所以红表笔接在a处，黑表笔接在b处，所以C选项正确．4．用多用电表进行了几次测量，指针分别处于a和b的位置，如图2所示，若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数是多少？请填在表格中．图2答案20解析直流电流100 mA挡，读第二行刻度“0～10”一排，最小分度值为2 mA，估读到1 mA 就可以了，读数为20 mA；直流电压2.5 V挡，读第二行刻度“0～250”一排，最小分度值为0.05 V，估读到0.01 V就可以了，读数为0.50 V；电阻×100挡，读第一行刻度，测量值等于表盘上读数“3.2”乘以倍率“100”．5.用如图3所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：图3(1)旋动部件________，使指针对准电表的“0”刻线．(2)将K旋转到电阻挡“×100”的位置．(3)将插入“＋”、“－”插孔的表笔短接，旋动部件______．使指针对准电阻的________(选填“0刻线”或“∞刻线”)．(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准答案(1)S(3)T0刻线(4)ADC解析用多用电表测量电阻时，在测量之前就要观察指针是否在零刻度线上，若指针不在零刻度线上，用螺丝刀小心旋动指针定位螺丝S，使指针对准电表的“0刻线”．然后旋动选择开关K，选择量程，再将两表笔短接，调整欧姆调零旋钮T，使指针对准满偏刻度(即电阻的“0刻线”)，接下来才能将两表笔的金属部分分别与被测电阻的两根引线相接，测量被测电阻的阻值．若在测量过程中，发现指针偏转角度过小，表明被测的电阻阻值很大，这时要换用更高倍率的挡位，例如，本题就要从“×100”挡位更换到“×1 k”挡位，换挡要重新进行欧姆调零．6.在如图4所示的电路中，四节干电池串联，小灯泡A、B的规格均为“3.8 V，0.3 A”．闭合开关S后，无论怎样移动滑片P，A、B灯都不亮．图4(1)①用多用电表的直流电压挡检查故障，量程应该选()A．2.5 V B．10 VC．50 V D．250 V②测得c、d间电压约为5.8 V，e、f间电压为0，则故障可能是()A．B灯丝断路B．A灯丝断路C．d、e间断路D．B灯被短路(2)接着用多用电表测小灯泡的电阻．测量前，将小灯泡从电路中隔离，将多用电表的选择开关置于测电阻挡的“×1”挡．某次测量结果如图5所示，测得灯泡电阻为________Ω.换掉损坏的元件，电路正常接通．将多用电表选择开关置于“250 mA”挡，断开开关S，将两表笔分别与a、b两接线柱接触，稳定时其指针也恰好指在如图所示所指位置上，则通过灯泡的电流是________mA.图5答案(1)①B②B(2)71757．使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60 mA的电流表，电阻箱，导线若干．实验时，将多用电表调至“×1”挡，调好零点；电阻箱置于适当数值．完成下列填空：(1)仪器连线如图6甲所示(a和b是多用电表的两个表笔)．若两电表均正常工作，则表笔a 为________(选填“红”或“黑”)色．(2)若适当调节电阻箱后，图中多用电表、电流表与电阻箱的示数分别如图乙、丙、丁所示，则多用电表的读数为_______ Ω，电流表的读数为_______ mA，电阻箱的读数为________ Ω.(3)将图中多用电表的两表笔短接，此时流过多用电表的电流为________ mA.(结果保留3位有效数字)(4)计算得到多用电表内电池的电动势为________ V．(结果保留3位有效数字)图6答案(1)黑(2)1356 4.6(3)104(4)1.58解析(1)由多用电表电流“红表笔进，黑表笔出”，电流表“＋”接线柱电流流进，“－”接线柱电流流出知，a表笔为黑色表笔．(2)根据题图可知，多用电表读数为13 Ω，电流表读数为56 mA，电阻箱读数为4×1 Ω＋6×0.1 Ω＝4.6 Ω.(3)从多用电表表盘来看，指针指在电流表“135”处时实际电流为56 mA，故指针指在最右端“250”处时，实际电流为56×250135mA ≈104 mA. (4)由闭合电路欧姆定律E ＝IR ＋Ir 知，E ＝0.056×13 V ＋0.056 A ×r ，E r＝0.104 A ，得E ≈1.58 V. 8．图7(a)为某同学组装完成的简易多用电表的电路图．图中E 是电池；R 1、R 2、R 3、R 4和R 5是固定电阻，R 6是可变电阻；表头的满偏电流为250 μA ，内阻为480 Ω.虚线方框内为换挡开关，A 端和B 端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1 V 挡和5 V 挡，直流电流1 mA 挡和2.5 mA 挡，欧姆×100 Ω挡．图7(1)图(a)中的A 端与________(填“红”或“黑”)色表笔相连接．(2)关于R 6的使用，下列说法正确的是________(填正确答案标号)．A ．在使用多用电表之前，调整R 6使电表指针指在表盘左端电流“0”位置B ．使用欧姆挡时，先将两表笔短接，调整R 6使电表指针指在表盘右端电阻“0”位置C ．使用电流挡时，调整R 6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R 1＋R 2＝________Ω，R 4＝________Ω.(4)某次测量时该多用电表指针位置如图(b)所示．若此时B 端是与“1”相连的，则多用电表读数为__________；若此时B 端是与“3”相连的，则读数为________；若此时B 端是与“5”相连的，则读数为____________．(结果均保留3位有效数字)答案 (1)黑 (2)B (3)160 880 (4)1.47 mA 1．10 kΩ 2.94 V解析 (1)电流从黑表笔流出多用电表，故A 端与黑色表笔相连接．(2)在使用多用电表之前，调整指针定位螺丝，使电表指针指在表盘左端电流“0”位置，选项A 错误；使用欧姆挡时，先将两表笔短接，调整R 6使电表指针指在表盘右端电阻“0”位置，选项B 正确；使用电流挡时，电阻R 6不在闭合电路中，调节无效，选项C 错误．(3)根据题给条件可知，当B 端与“2”连接时，表头与R 1、R 2组成的串联电路并联，此时为量程1 mA 的电流挡，由并联电路两支路电流与电阻成反比知，R g R 1＋R 2＝1－0.250.25＝31，解得R 1＋R 2＝160 Ω.当B 端与“4”连接时，表头与R 1、R 2组成的串联电路并联后再与R 4串联，此时为量程1 V 的电压挡，表头与R 1、R 2组成的串联电路并联总电阻为120 Ω，两端电压为0.12 V ，则R 4两端电压为0.88 V，由串联电路中电压与电阻成正比知：R4电阻为880 Ω.(4)若此时B端是与“1”连接的，多用电表作为直流电流表使用，量程为2.5 mA，读数为1.47 mA.若此时B端是与“3”连接的，多用电表作为欧姆表使用，读数为11×100 Ω＝1.10 kΩ.若此时B端是与“5”连接的，多用电表作为直流电压表使用，量程为5 V，读数为2.94 V.。

(4)调节滑动变阻器的滑片,使其接入电路的阻值为零。此时
多用电表和电压表的读数分别为12.0 kΩ 和4.00 V。从测量
数据可知,电压表的内阻为 kΩ 。
(5)多用电表电阻挡内部电路可等效为由一个 无内阻的电池、一个理想电流表和一个电阻串 联而成的电路,如图丁所示。根据前面的实验 数据计算可得,此多用电表内电池的电动势为 V,电阻“×1 k”挡内部电路
表示);
【解题探究】
图b 所以产生 (1)图a和图b中,将人体电阻并入电路中的是____,
实验误差。
(2)画出图c的电路图。
提示：
电压表 。 (3)测量直流2.5V挡的内阻时,可将多用电表视为_______
【解析】(1)图a中,人体电阻对电路没有影响;而图b中,人体
电阻与待测电阻并联,使测量值偏小,所以图a合理,图b不合
值均小于真实值。
【注意事项】 1.欧姆表刻度盘不同于电压、电流表刻度盘： (1)左∞右0：电阻无限大与电流、电压零刻度重合,电阻零刻 度与电流、电压最大刻度重合。 (2)刻度不均匀：左密右疏。 (3)欧姆挡是倍率挡,即读出的示数再乘以挡上的倍率。电流、
电压挡是量程范围挡。
在不知道待测电阻的估计值时,应先从小倍率开始,熟记“小倍
电 电 源 阻
应用挡位
电压挡 欧姆挡 欧姆挡 欧姆挡
现
象
两接线柱正、反接时均无示数说 明无电源 两接线柱正、反接时示数相同 正接时示数很小,反接时示数很大 指针先指向某一小阻值,后逐渐增 大到“∞” 示数由“∞”逐渐减小到某一较 小固定示数
二极管 电容器
电感线圈
欧姆挡
二、数据处理 1.测电阻时,电阻值等于指针的示数与倍率的乘积。指针示数 的读数一般读两位有效数字。 2.测电压和电流时,如果所读表盘的最小刻度为1、0.1、0.001 等,读数时应读到最小刻度的下一位,若表盘的最小刻度为0.2、 0.02、0.5、0.05等,读数时只读到与最小刻度位数相同即可。

多用电表的使用报告学生实验：练习使用多用电表学生姓名：小组成员：【实验目的】1．了解多用电表的结构和原理，掌握多用电表的使用方法．2．会使用多用电表测电压、电流及电阻．【实验原理】1．表盘多用电表可以用来测量、、等，并且每一种测量都有几个量程．外形如图1所示，上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆调零旋钮，机械调零旋钮和测试笔的插孔．刻度线有三条：最上为，中间为，下为交流2.5V专用．2．挡位多用电表是由一只小量程的电流表与若干元件组成的，每进行一种测量时，只使用其中一部分电路，其他部分不起作用．(1)当S接通1或2时，表头与电阻并联，所以1、2为挡，由于并联阻值的大小不同，量程也不同，______的量程较大．(2)当S接通5或6时，表头与电阻串联，此时为挡，由于串联的阻值不同，______的量程大．(3)当S接通3或4时，接通内部电源，此时为【使用步骤】一、准备1．观察多用电表的外形，认识选择开关的测量项目及量程．2．检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀调整______________使指针指零．3．将红、黑表笔分别插入“＋”“－”插孔．二、测电压和电流4．将选择开关置于直流电压________挡，测1.5V干电池的电压．5．将选择开关置于交流电压________挡，测220V的交流电压．6．将选择开关置于直流电流________挡，测量1.5V干电池与200Ω电阻串联回路的电流．三、测电阻1．__________：调节欧姆表调零螺丝，使指针指向______；2．将红、黑表笔分别插入“”、“”插孔XXX：将选择开关置于欧姆表某一挡后，红、黑表笔，调节旋钮使指针指向________的零刻度（即右端“0”）．4.将红黑表笔分别接触电阻的两端，读出电阻的阻值。

（注意表盘的读数乘以即为被测电阻的阻值）5.若需要测量其他电阻，换挡后，重新，再进行测量。

学生分组实验报告单
实验时间： 201** 年 10 月 ** 日班级高一（*）班姓名*** 学科物理实验名称练习使用多用电表
实验目的1.练习使用多用电表
2.学会用多用电表测量电路中的电流、电压、电阻的方法
实验器材
多用电表、干电池两节、开关一支、（3.0V、0.8A）小灯泡一只、导线若干、二极管一只、小螺丝刀一把
实验步骤1.观察：观察多用电表的外形，认识选择开关的测量项目及量程
2.机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置。

若不指零，
则可用小螺丝刀进行机械调零
3.将红、黑表笔分别插入“＋”、“－”插孔.
4.测量小灯泡的电压和电流.
①按如图所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压.
②按如图所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流.
5.测量极管的正、反向电阻电阻
①根据被测电阻的估计阻值，选择合适的挡位，把两表笔短接，观察指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“0”刻度，调节欧姆调零旋钮，使指针指在欧姆表的“0”刻度处；
②将被测电阻接在两表笔之间，待指针稳定后读数；
③读出指针在刻度盘上所指的数值，用读数乘以所选挡位的倍率，即得测量结果；
④测量完毕，将选择开关置于交流电压最高挡或“OFF”挡.
实验现象及数据1.测量小灯泡的电压值 2.50 V、电流值 0.66 A
2.用多用电表欧姆档测二极管的正向电阻 50 Ω，反向电阻为 2 kΩ
实验结论1.测量小灯泡的电压值 2.50 V、电流值 0.66 A
2.用多用电表欧姆档测二极管的正向电阻50 Ω，反向电阻为 2 kΩ。

实验报告：练习使用多用电表高二（ ）班 姓名： 座号：【实验目的】1、了解多用电表的构造和原理，掌握多用电表的使用方法．2、使用多用电表测电压、电流及电阻．3、会使用多用电表探索黑箱中的电学元件．【实验原理】一、欧姆表原理(多用电表测电阻原理)1、构造：如图所示，欧姆表由电流表G 、电池、调零电阻R 和红、黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x .2、工作原理：闭合电路欧姆定律I ＝E R g ＋R ＋r ＋R x.3、刻度的标定： 红、黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲)(2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图乙)(3)当I ＝I g 2时，R x ＝R g ＋R ＋r ，此电阻值等于欧姆表的内阻值，R x 叫中值电阻． 三、多用电表1、多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．2、外形：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．3、多用电表面板上还有：欧姆表的调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)．四、二极管的单向导电性1、晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图甲所示．2、晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)．当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示．3、将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极．*注意事项：（1）因为表头是多用的，而电流必须从其正接线柱流入，表内又有电池，所以红表笔接的是表头的正接线柱，但却与电池负极相连，而黑表笔与电池正极相连。

11.5 实验：练习使用多用电表基础知识梳理一、认识多用电表1．多用电表可以用来测量、直流电压、、交变电压以及电阻．2．构造(1)表的上半部分为，标有电压、电流和电阻的刻度线，用于读取这些电学量的测量值．(2)表中央的指针用于使指针指到．(3)表下半部分中间的旋钮是选择开关，周围标有测量功能的区域及量程．二、使用多用电表1．测电压(1)选择直流电压挡合适的，并将选择开关旋至相应位置．(2)将多用电表并联在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势．(3)根据表盘上的刻度读出电压值，读数时注意最小刻度所表示的电压值．2．测电流(1)选择挡合适的量程，并将选择开关旋至相应位置．(2)将被测电路导线拆开一端，把多用电表在电路中．(3)读数时，要认清刻度盘上的．3．测电阻(1)将选择开关旋至挡，此时表内电源接通，红表笔连接表内电源的，黑表笔连接表内电源的．电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．(2)测量步骤：①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准挡的合适挡位．①欧姆调零：将红、黑表笔短接，调整“调零旋钮”，使指针指向“0 Ω”．①测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘以即为待测电阻阻值．①实验完毕，应将选择开关置于“”挡或交流电压挡.【参考答案】直流电流交变电流表盘定位螺丝零刻度量程高直流电压直流电流串联最小刻度欧姆负极正极欧姆欧姆倍率OFF 最高典型例题分析考点一：多用电表的结构和使用方法【例1】某同学用多用电表测量下图中各元件的物理量，若调零和挡位选择正确，闭合开关后，下列操作正确的是（）A．测量通过灯泡的电流时，将红、黑表笔分别接在图中c、d两点B．测量电阻两端的电压时，将红、黑表笔分别接在图中b、c两点C．测量电阻的阻值时，将红、黑表笔分别接在图中b、c两点D．测量电源的电动势时，将红、黑表笔分别接在图中a、e两点【答案】B【解析】A．测量通过灯泡的电流时，多用电表应串联接入电路；A错误；B．测量电阻两端的电压时，将红、黑表笔分别接在图中b、c两点，B正确；C．测量电阻的阻值时，应先将S断开，再将红、黑表笔分别接在图中b、c两点，C错误；D．测量电源的电动势时，应先将S断开，再将红、黑表笔分别接在图中a、e两点，D错误。

ቤተ መጻሕፍቲ ባይዱ
(2)用此多用电表进行测量，当选用量程为 50 mA 的电流挡测量电流时， 表针指于图示位置，则所测电流为__3_0_._8_(_3_0_.7_～__3_0_._9_都__正__确__)__ mA；当选用 量程为 250 mA 的电流挡测量电流时，表针指于图示位置，则所测电流为 ___1_5_4___ mA。
3．用多用电表探测黑箱内的电学元件的基本思路
根据以上思路判断出黑箱内有哪些电学元件后，再根据各接点间测量的数 据进行逻辑推理，最后确定出元件的位置和连接方式。
课堂任务 典例探究·提升能力 例 1 为确定某电子元件的电学特性，做如下测量。
(1)用多用电表测量该元件的电阻，选用“×100”倍率的欧姆挡测量， 发现多用电表指针偏转过大，因此需选择_“_×__1_0_”__(填“×10”或“×1 k”) 倍率的电阻挡，并_欧__姆__调__零___后再进行测量，多用电表的示数如图甲所示， 测量结果为__7_0_____ Ω。
[完美答案] 电路如图所示
[规范解答] (1)用多用电表测量该元件的电阻，选用“×100”倍率的 欧姆挡测量，发现多用电表指针偏转过大，说明电阻较小，因此需选择 “×10”倍率的电阻挡，并欧姆调零后再进行测量，多用电表的示数如题 图甲所示，测量结果为 70 Ω。
(2)要测量该元件完整的伏安特性，必须连接成分压电路。本实验中使 用多用电表测电压，多用电表的选择开关应调到直流电压 10 V 挡。
(2)将待测元件(额定电压 9 V)、蓄电池、滑动变阻器、电流表、多用电 表、开关及若干导线连接成电路如图乙所示。添加连线，使电路能测量该 元件完整的伏安特性。
本实验中使用多用电表测电压，多用电表的选择开关应调到 __直__流__电__压__1_0_V__(填“直流电压 10 V”或“直流电压 50 V”)挡。
