ACS510恒压供水一拖三系统图及参数表

A B B A C S510变频器参数表一、变频器接线图：（注：此接线图为定型图纸专用，变频器接线图必须与功能表配套使用）二、各输入/输出端口功能简述：1-SCR：屏蔽地；2-AI1：模拟量输入1，由微机板提供0-5V信号；3-AGND：模拟量地，与其他模拟量地相连；4-+10V：内置10V电源的正极，与模拟量地形成回路；5-AI2：模拟量输入2，由变频器提供0-10V电源，远传压力表提供0-5V信号；6-AGND：模拟量地，与其他模拟量地相连；7-AO1：模拟量输出1，提供变频器运行频率，0-20mA输出。

8-AO2：模拟量输出2，此地不用；9-AGND：模拟量地，与其他模拟量地相连；10-+24V：内置24V电源的正极；11-GND：内置24V电源的负极；12-DCOM：开关量输入的公共端；13-DI1：开关量输入1，微机自动控制方式下，变频器启动信号，闭合启动；14-DI2：开关量输入2，微机自动/手动PID控制方式切换，闭合为手动PID控制；15-DI3：开关量输入3，变频器报警自动复位信号，输入一个脉冲后变频器复位；16-DI4：开关量输入4，此地不用；17-DI5：开关量输入5，此地不用；18-DI6：开关量输入6，手动PID控制方式下，变频器启动信号，闭合启动；19-RO1C：变频器输出继电器1的公共端，变频器报警，变频器报警时此继电器吸合；20-RO1A：变频器输出继电器1的常闭点，变频器报警，此地不用；21-RO1B：变频器输出继电器1的常开点，变频器报警，变频器报警时此继电器吸合；22-RO2C：变频器输出继电器2的公共端，此地不用；23-RO2A：变频器输出继电器2的常闭点，此地不用；24-RO2B：变频器输出继电器2的常开点，此地不用；25-RO2C：变频器输出继电器3的公共端，此地不用；26-RO2A：变频器输出继电器3的常闭点，此地不用；27-RO2B：变频器输出继电器3的常开点，此地不用；三、参数表：四、参数调整方法：1、参数代码在参数PAr下，如用面板给定则调整给定reF下参数。

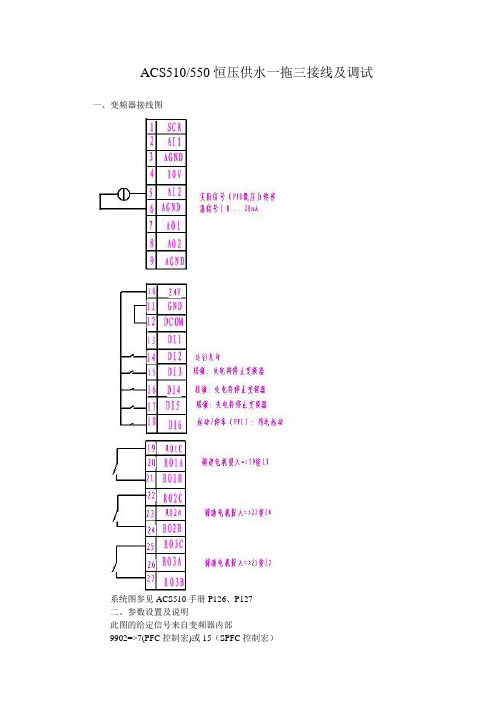

ACS510/550恒压供水一拖三接线及调试一、变频器接线图系统图参见ACS510手册P126、P127二、参数设置及说明此图的给定信号来自变频器内部9902=>7(PFC控制宏)或15（SPFC控制宏）9905=>电机额定电压9906=>电机额定电流（选取三电机中最大值）9907=>电机额定频率9908=>电机额定转速9907=>电机额定功率（选取三电机中最大值）1002=>6（DI6）1003=>1（FORW ARD）1102=>7（EXT2）1304=>如压力表是4~20mA，应设为41401、1402、1403=>31（PFC）1601=>2（DI2）4010=>194011=>定义内部给值8117=>2（辅机数量）8718=>自动切换间隔（>0才有效）8120=>38123=>2（循环软启）8127=>3（电机数量）8109（起动频率）、8112（停止频率）、8115（辅机起动延时时间）8115（辅机停止延时时间）=>说明：f最小 <8112<8109<f最大81组其余参数请结合ACS510手册及现场实际设置如需要睡眠功能：4022=>7（内部）4023=>说明：f最小<40234024、4026=>睡眠延时、唤醒延时4025=>唤醒偏差三、循环工作时序：1、ROI（继电器1）吸合，这样接触器K1也吸合，M1变频起动。

2、如果压力不够，准备将M2投入。

于是：●变频器暂时停机，RO1断开，K1断开；●RO2吸合，因此K2吸合，M2投入变频；●RO1吸合，因此K1.1吸合保持，M1投入工频。

3、如果压力还不够，准备将M3投入，于是：●变频器暂时停机，RO2断开，因此K2断开，K1.1保持，M1继续工频运行●RO3吸合，因此K3吸合，M3变频●RO2吸合，因此K2.1吸合并保持，M2投入工频4、如果此时M1、M2工频运行，M3变频，实际压力高于给定压力●RO1断开，这时K1.1掉电，M1停止工频运行5、如果实际压力仍高于给定压力●RO2断开，这时K2.1掉电，M2停止工频运行，只有M3变频运行6、如果此时压力又不够，这时：●RO3断开，K3断开停止变频器运行●RO1闭合，K1吸合，M1变频运行●RO闭合，K3.1吸合并保持，M3工频运行7、注意：在电机起动之前，可以随意将S1、S2和S3开关拨动零位和手动位，这样变频器就找不到该位的电机。

ACS510/550恒压供水一拖三接线及调试一、变频器接线图系统图参见ACS510手册P126、P127二、参数设置及说明此图的给定信号来自变频器内部9902=> 15（SPFC控制宏）9905=>电机额定电压9906=>电机额定电流（选取三电机中最大值）9907=>电机额定频率9908=>电机额定转速9907=>电机额定功率（选取三电机中最大值）1002=>6（DI6）1003=>1（FORW ARD）1102=>7（EXT2）1304=>如压力表是4~20mA，应设为41401、1402、1403=>31（PFC）1601=>2（DI2）4010=>194011=>定义内部给值8117=>2（辅机数量）8718=>自动切换间隔（>0才有效）8120=>38123=>2（循环软启）8127=>3（电机数量）8109（起动频率）、8112（停止频率）、8115（辅机起动延时时间）8115（辅机停止延时时间）=>说明：f最小 <8112<8109<f最大81组其余参数请结合ACS510手册及现场实际设置如需要睡眠功能：4022=>7（内部）4023=>说明：f最小<40234024、4026=>睡眠延时、唤醒延时4025=>唤醒偏差三、循环工作时序：1、ROI（继电器1）吸合，这样接触器K1也吸合，M1变频起动。

2、如果压力不够，准备将M2投入。

于是：●变频器暂时停机，RO1断开，K1断开；●RO2吸合，因此K2吸合，M2投入变频；●RO1吸合，因此K1.1吸合保持，M1投入工频。

3、如果压力还不够，准备将M3投入，于是：●变频器暂时停机，RO2断开，因此K2断开，K1.1保持，M1继续工频运行●RO3吸合，因此K3吸合，M3变频●RO2吸合，因此K2.1吸合并保持，M2投入工频4、如果此时M1、M2工频运行，M3变频，实际压力高于给定压力●RO1断开，这时K1.1掉电，M1停止工频运行5、如果实际压力仍高于给定压力●RO2断开，这时K2.1掉电，M2停止工频运行，只有M3变频运行6、如果此时压力又不够，这时：●RO3断开，K3断开停止变频器运行●RO1闭合，K1吸合，M1变频运行●RO闭合，K3.1吸合并保持，M3工频运行7、注意：在电机起动之前，可以随意将S1、S2和S3开关拨动零位和手动位，这样变频器就找不到该位的电机。

PID 恒压供水参数设置9902=PID9905-9909=电机铭牌 1001=DI1（手动启动） 1002=DI6（PID 启动） 1003=FORWARD （正转） 1102=DI2（得电选择PID ） 1106=19（PID 输出） 1201=0（关闭恒速） 1304=AI2低限1601=0（关闭运行允许） 3408=120（信号2参数） 3415=128（信号3参数） 4001=1.5-2（增益）4002=20-30（积分时间） 4005=0（偏差不取反） 4010=19（PID 内部给定）4011=（设定压力 压力表百分比） 4014=1（反馈值选择）4016=1（AI1为反馈值） 形容词和副词的比较级和最高级一.形容词和副词的比较级和最高级的变化方法如下(1) 符合规则的：(2)几个不规则的形容词和副词的比较级和最高级如下表：原 级 比较级 最高级 good , well better best bad , ill worse worst many , muchmore most little less least farfarther / furtherfarthest / furthest情 况 加 法 例 词一 般 情 况 直接加 -er ; -est all-taller-tallest 以e 结尾的词 加 –r ; -st nice-nicer-nicest 以“辅音+y”结尾的词 变y 为i 再加-er ; -estdry-drier-driestheavy-heavier-heaviest 以一个辅音字母结尾的词 辅音字母双写，再加-er ; -est thin-thinner-thinnest多音节和部分双音节单词 在词前加 more ; mostmore delicious most delicious二．形容词和副词比较级的用法注意：有些形容词，如 dead, empty, round, sure, woolen 等受本身含义的限制，没有比较级。

ABB ACS510变频器参数表一、变频器接线图：（注：此接线图为定型图纸专用，变频器接线图必须与功能表配套使用）二、各输入/输出端口功能简述：1-SCR：屏蔽地；2-AI1：模拟量输入1，由微机板提供0-5V信号；3-AGND：模拟量地，与其他模拟量地相连；4-+10V：内置10V电源的正极，与模拟量地形成回路；5-AI2：模拟量输入2，由变频器提供0-10V电源，远传压力表提供0-5V信号；6-AGND：模拟量地，与其他模拟量地相连；7-AO1：模拟量输出1，提供变频器运行频率，0-20mA输出。

8-AO2：模拟量输出2，此地不用；9-AGND：模拟量地，与其他模拟量地相连；10-+24V：内置24V电源的正极；11-GND：内置24V电源的负极；12-DCOM：开关量输入的公共端；13-DI1：开关量输入1，微机自动控制方式下，变频器启动信号，闭合启动；14-DI2：开关量输入2，微机自动/手动PID控制方式切换，闭合为手动PID控制；15-DI3：开关量输入3，变频器报警自动复位信号，输入一个脉冲后变频器复位；16-DI4：开关量输入4，此地不用；17-DI5：开关量输入5，此地不用；18-DI6：开关量输入6，手动PID控制方式下，变频器启动信号，闭合启动；19-RO1C：变频器输出继电器1的公共端，变频器报警，变频器报警时此继电器吸合；20-RO1A：变频器输出继电器1的常闭点，变频器报警，此地不用；21-RO1B：变频器输出继电器1的常开点，变频器报警，变频器报警时此继电器吸合；22-RO2C：变频器输出继电器2的公共端，此地不用；23-RO2A：变频器输出继电器2的常闭点，此地不用；24-RO2B：变频器输出继电器2的常开点，此地不用；25-RO2C：变频器输出继电器3的公共端，此地不用；26-RO2A：变频器输出继电器3的常闭点，此地不用；27-RO2B：变频器输出继电器3的常开点，此地不用；三、参数表：四、参数调整方法：1、参数代码在参数PAr下，如用面板给定则调整给定reF下参数。

ACS510变频器SPFC控制宏调试 三台循环泵控制模式1401 继电器输出10=NOTSEL继电器未使用；1=Ready准备；2=RUN运行；4=Fault故障 1401=31 1402 继电器输出2 5=Alarm报警；16=Fault/Alarm动作； 1402=31 1403 继电器输出3 31=PFC（仅在PFC模式有效） 1403=31 8117 辅机数量 0～7 8117=2 8118 自动切换间隔 0.0～336.0h 8118=72 8120 内部锁定 DI4第一个PFC继电器、DI5第二个PFC继电器、DI6第三个PFC继电器 8120=4参数号描述 说明 参数选择 9901语言选择 0=英文 1=中文 2=韩文 9901=1 9902应用宏选择 1=标准宏；5=手动/自动宏；6=PID 宏；7=PFC 宏；15=SPFC 宏 9902=15 9905电机额定电压 根据电机铭牌参数选择 根据电机铭牌参数选择 9906电机额定电流 根据电机铭牌参数选择 根据电机铭牌参数选择 9907电机额定频率 根据电机铭牌参数选择 根据电机铭牌参数选择 9908电机额定转速 根据电机铭牌参数选择 根据电机铭牌参数选择 9909电机额定功率 根据电机铭牌参数选择 根据电机铭牌参数选择 0102输出转速 观测电机的转速；0.0～30000rpm 观测电机的转速；0.0～30000rpm 0103输出频率 观测变频器的输出频率；0.0～500Hz 观测变频器的输出频率；0.0～500Hz 0104输出电流 观测电机的电流；0.0～2.0In 单位：A 观测电机的电流；0.0～2.0In 单位：A 0106输出功率 观测电机的实际功率输出；单位：KW 观测电机的实际功率输出；单位：KW 0107直流母线电压 观测变频器的直流母线电压；0单位：V 观测变频器的直流母线电压；0单位：V 0120AI1 观测AI1的输入；0.0～100% 观测AI1的输入；0.0～100% 0121AI2 观测AI2的输入；0.0～100% 观测AI2的输入；0.0～100% 0124AO1 观测AO1的输出值；0.0～20mA 观测AO1的输出值；0.0～20mA 0125 AO2 观测AO2的输出值；0.0～20mA 观测AO2的输出值；0.0～20mA1001EXT1外部1的命令 1001=0 1002EXT2外部2的命令 0=NOT SEL 没有外部命令源来控制起、停和方向；1=DI1控制起/停，由参数1003定义方向；6=DI6控制起/停，由参数1003定义方向；DI 闭合=起动，DI 断开=停止；8=控制盘控制 1002=1 由DI1来控制起/停 1003 运行方向定义 通过参数1003来指定运行方向;1=正向；2=反向；3=双向 1003=1 默认正向运行1101 控制盘给定选择 在本地模式下选择控制盘给定方式。

ACS510恒压供水参数表序号参数号参数值参数说明备注99组:启动数据此参数组专门用于配置变频器及电机数据199010=ENGLIS选择所显示的语言基本型操作面板无中文显示299026应用宏06为PID宏39905380V电机额定电压必须等于电机铭牌上的值4990621.3A电机额定电流必须等于电机铭牌上的值5990750Hz电机额定频率必须等于电机铭牌上的值699082900r/min电机额定转速必须等于电机铭牌上的值7990911KW电机额定功率必须等于电机铭牌上的值10组:输入指令定义用于启停的外部控制源810010=NOT SET定义外部控制1(EXT1)不使用外部控制1(EXT1) 910021=DI1定义外部控制2(EXT2)DI1为2线制起停1010031=FORWARD定义电机转向方向固定为正转11组:给定选择定义变频器如何选择控制源1111012=REF2(%)-给定控制盘给定选择选择控制盘为百分比给定1211027=EXT2此参数用于选择外部1/外部2选择外部控制21311030=KEYPAD 本参数定义外部给定1的信号源给定来自控制盘1411040Hz给定1最小限值外部给定1的最小值为0Hz 15110550Hz给定1最大限值外部给定1的最大值为50Hz 16110619给定值2选择给定值来源于PID1的输出1711070%给定2最小值外部给定2的最小值为0% 181108100%给定2最大值外部给定2的最大值为100%1912010恒速选择未选择,恒速功能无效2013040%AI2低限定义AI2的低限为0% 211305100%AI2高限定义AI2的高限为100%2214018继电器输出1 当监控器1(3201)设定的参数超过限幅值(3203)时继电器动作23140210继电器输出2 当监控器2(3204)设定的参数高于限幅值(3206)时继电器动作12组:恒速运行本参数定义了一组恒速设定13组:模拟输入这组参数定义了模拟输入的限幅值和滤波时间14组:继电器输出定义了每个继电器动作的条件24140430s 继电器1延时接通继电器1延时30s后接通,避免增泵信号在临界点波动25140630s继电器2延时接通继电器2延时30s后接通,避免减泵信号在临界点波动261501103AO1赋值定义AO1为变频器实际输出频率271604故障复位选择定义只有控制盘才能复位故障28200323A 最大电流变频器最大输出电流为23A 2920051=ENABLE 过压调节器允许过压调节器工作3020061=ENABLE TIME欠压调节器欠压调节器最大工作时限为500毫秒31200720Hz 最小频率定义了变频器输出的最小频率为20Hz 32200850Hz 最大频率定义了变频器输出的最大频率为50Hz3321018起运功能斜坡起动3421021=COAST 停车功能直接切断电机电源，电机自由停车21组：起动/停止这组参数定义了电机的启运和停止方式15组:模拟输出定义变频器模拟信号输出(电流信号0--20mA)16组:系统控制定义了系统控制参数,如锁定、复位和使能功能20组：限幅这组参数对电机的频率、电流等做出最大和最小限定3521080=OFF 禁止起动禁止起运无效3621135s启动延时当启动条件满足之后，变频器经过5秒延时等待后开始启动电机3422010加减速曲线选择选择未使能，使用第1组斜坡曲线参数35220230s 加速时间（第1组参数）设定曲线1由0Hz升到最高频率所需的时间为30S3622035s 减速时间（第1组参数）设定曲线1由最高频率减到0Hz所需的时间为5S3722040.1速度曲线形状（第1组参数）设定加减速曲线1为S曲线3825010=OFF 危险速度选择关闭此功能393201103监控器1参数设定变频器实际输出频率为监控器1的值40320249.7监控器1低限设定监控器1的低限为49.7Hz 41320349.9监控器1高限设定监控器1的高限为49.9Hz 423204130监控器2参数设定PID反馈值为监控器2的值43320567监控器2低限设定监控器2的低限为67%44320667.1监控器2高限设定监控器1的高限为67.1%32组：监控器监控器监控某个参数，当该参数超过限定值后使继电器动作22组：加速/减速这组参数定义了加减速积分曲线的低斜率25组：危险频率变频器在运行时将跨过所设定的危险频率段，避免机械共振454001 1.5增益46400215s积分时间4740030s微分时间4840041s微分滤波4940050=NOT偏差值取反反馈信号减小时，引起电机转速上升50401019给定值选择内部给定，即给定值是恒定的，由4011设定51401163.5%内部给定5240141=ACT1反馈值选择选择实际值ACT1为反馈信号5340162=AI2ACT1输入取AI2为ACT1544019100%ACT上限设定ACT1的最大值5540227睡眠选择睡眠状态由输出频率，实际值和给定值来控制56402330Hz睡眠频率睡眠频率为30Hz574024120s睡眠延时 当输出频率低于4023所设定的值延时60s 后，变频器停车5840255%唤醒偏差 当对应给定值大于此参数定义的值后，PID 调节器根据4026参数延时重新启动40组：设置PID1这组参数定义了PID调节器1的参数设置5940262s唤醒延时 当对应给定值大于此参数定义的值后，PID 调节器根据4026参数延时重新启动6040270PID1参数组选择使用PID参数组1。

代码英文名称中文名称范围分辨率Group 99: 启动数据9901LANGUAGE语言0 (21)9902APPLIC MACRO应用宏-3…7,1519905MOTOR NOM VOLT电机额定电压200…600 V 1 V9906MOTOR NOM CURR电机额定电流0.2*I2n…2.0*I2n0.1 A9907MOTOR NOM FREQ电机额定频率10.0…500.0 Hz0.1 Hz9908MOTOR NOM SPEED电机额定转速50…30,000 rpm 1 rpm9909MOTOR NOM POWER电机额定功率0.2…3.0*Pn0.1 kW Group 01: 运行数据102SPEED转速0…30000 rpm 1 rpm103OUTPUT FREQ输出频率0.0…500.0 Hz0.1 Hz104CURRENT电流0…2.0*In0.1 A105TORQUE转矩-200…200%0.10%106POWER功率-2.0…2.0*P2N0.1 kW107DC BUS VOLTAGE直流电压0…2.5*VdN1V109OUTPUT VOLTAGE输出电压0…2.0*VdN1V110DRIVE TEMP传动温度0.0…150.0 °C0.1 °C111EXTERNAL REF 1外部给定10.0…500.0 Hz0.1 Hz112EXTERNAL REF 2外部给定20.0…100.0%0.10%113CTRL LOCATION控制方式0= 本地, 1 = 外部1, 2= 外部21114RUN TIME (R)运行时间0…9999 h 1 h115KWH COUNTER (R)千瓦时计数器0…9999 kWh 1 kWh116APPL BLK OUTPUT调节器输出0.0…100.0%0.10%(0.0…600.0% 转矩控118DI 1-3 STATUS DI 1-3 状态000…111 (0…7 十进1 119DI 4-6 STATUS DI 4-6 状态000…111 (0…7 十进1 120AI1AI10.0…100.0%0.10% 121AI2AI20.0…100.0%0.10% 122RO 1-3 STATUS RO 1-3 状态000…111 (0…7 十进1 123RO 4-6 STATUS RO 4-6 状态000…111 (0…7 十进1 124AO1AO10.0…20.0 mA0.1 mA125AO2AO20.0…20.0 mA0.1 mA126PID 1 OUTPUT PID 1 输出-1000.0…1000.0%0.10% 127PID 2 OUTPUT PID 2 输出-100.0…100.0%0.10%128PID 1 SETPNT PID 1 设定值单位和换算比例是由参数 4006/ 4106 和4007/4107 来定义-代码英文名称中文名称范围分辨率0129PID 2 SETPNT PID 2 设定值单位和换算比例是由参数 4206 和4207 来定义130PID 1 FBK PID 1 反馈值单位和换算比例是由参数 4006/ 4106 和4007/4107 来定义-131PID 2 FBK PID 2 反馈值单位和换算比例是由参数 4206 和4207 来定义-132PID 1 DEVIATION PID 1 偏差值单位和换算比例是由参数 4006/ 4106 和4007/4107 来定义-133PID 2 DEVIATION PID 2 偏差值单位和换算比例是由参数 4206 和4207 来定义-134COMM RO WORD通讯字0 (655351)135COMM VALUE 1通讯数据1-32768…+327671 136COMM VALUE 2通讯数据2-32768…+327671 137PROCESS VAR 1过程变量1-1 138PROCESS VAR 2过程变量2-1 139PROCESS VAR 3过程变量3-1 140RUN TIME运行时间0.00…499.99 kh0.01 kh 141MWH COUNTER兆瓦时计数器0…9999 MWh 1 MWh142REVOLUTION CNTR旋转计数器0 (655351)143DRIVE ON TIME(HI)通电时间（日）天 1 天144DRIVE ON TIME(LO)通电时间（滴答）hh.mm.ss 1 = 2s145MOTOR TEMP电机温度-10...200 0...1°C/ 0 (5000)Ohm /0146… 0148未使用。
