ACS510 PID设置
自己设计用ACS510做恒压供水，一拖一的，AI1为压力设定值（4-20mA对应0-50Hz），AI2为压力反馈值（4-20mA对应0-50Hz），AO1为输出频率。
选择的是PID宏，因为以前没有用过ABB的变频，有些疑问和参数设置问题请教大家。
先谢过大虾们了！当然基本的各种额定值就不提了，128=（PID设定值，这个是选择的单位和比例吗，应该怎么设）130=（PID反馈值，意思同上）132=（PID偏差值，这个如果不用睡眠功能是不是可以不设定啊，如果选择模拟量1为压力给定值是不是不能用睡眠功能了？）1101=11102=01103=？（这个不知道该怎么设定）1104=0HZ1105=50HZ1301=25%（4/16*100%=25%，这样算对吗）1302=100%（这个是100%还是125%呢？）1303=？（默认应该可以吧）1304=25%（同1301）1305=100%（同1302）第15组参数应该怎么设定（只需要AO1输出实际频率）21组参数，即起始转矩是否需要提升呢（我选的是5.5Kw变频带载5.5Kw循环水泵）4001=1（P增益，这个需要有经验的大哥们明示，小弟万分感谢）4002=0.5（积分时间，这个PI调节器小弟只知道：P来调节系统的稳定性，震荡不震荡，而I则是系统的响应速度吧回到稳态快慢，不知道说得对不对，牛人大哥们是否可以告诉小弟调这个的方法和步骤呢，告诉我在哪个范围内调试也行，感谢大哥们了）4005=04006=MA?（PID实际值的单位）4007=1（不知道适合不适合，请各位指教）4008=？（需要指点）4009=？（同上）4010=14011=4mA4012=20mA4014=1（ACT1为反馈值）4016=2（取AI2为ACT1）4018=24019=100%睡眠功能在外部AI1为设定值得情况下能启用吗，睡眠偏差是怎样设定的？外部/修正PID（即42组参数）需要使用吗，热心的大哥们如果兴致好的话不妨教教小弟怎么用这个"外部/修正PID",歇过各位，请各位大虾不吝赐教。
ABB510(PID)变频调试参数

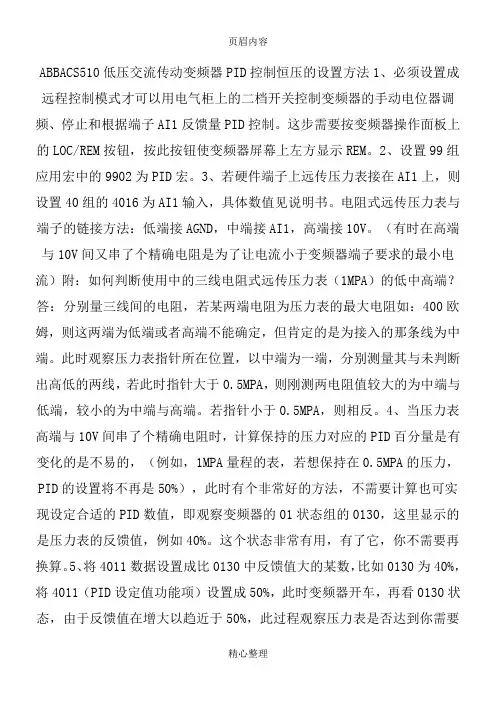

ABBACS510低压交流传动变频器PID控制恒压的设置方法1、必须设置成远程控制模式才可以用电气柜上的二档开关控制变频器的手动电位器调频、停止和根据端子AI1反馈量PID控制。
这步需要按变频器操作面板上的LOC/REM按钮，按此按钮使变频器屏幕上左方显示REM。
2、设置99组应用宏中的9902为PID宏。
3、若硬件端子上远传压力表接在AI1上，则设置
与
400欧
PID
是压力表的反馈值，例如40%。
这个状态非常有用，有了它，你不需要再换算。
5、将4011数据设置成比0130中反馈值大的某数，比如0130为40%，将4011（PID设定值功能项）设置成50%，此时变频器开车，再看0130状态，由于反馈值在增大以趋近于50%，此过程观察压力表是否达到你需要的压力，并记住当达到你需要的压力时0130的数值，并将等值的数输入
到4011中，即可实现PID控制。
若所需压力的反馈量不在40%-50%这个区间，用此方法再调大4011中的数值，并用我刚才所叙述的方法调试，直到满意为止。
PID设置算是初步完成了。
6、用以上方法设置好以后，你会发现电机总是在变频器的低频下运行，这样即功耗大，又损耗电机。
那么我们需要把4022设置成7，具体功能看说明。
再把4025设置一个偏差数。
注：1、表格中没注明的参数，可不用设定。
2、压力给定值由参数4011组设定：4公斤对应40%；
5公斤对应50%，依此类推。
3、4019组参数根据远传压力表量程而设定：压力表量程为1.6Mpa时，设为160%；压力表量程为2.5Mpa时，
设为250%，依此类推。
ABB510(PID)变频调试参数 (2)
ABBACS510低压交流传动变频器PID控制恒压的设置方法1、必须设置成远程控制模式才可以用电气柜上的二档开关控制变频器的手动电位器调频、停止和根据端子AI1反馈量PID控制。
这步需要按变频器操作面板上的LOC/REM按钮，按此按钮使变频器屏幕上左方显示REM。
2、设置99组应用宏中的9902为PID宏。
3、若硬件端子上远传压力表接在AI1上，则
设置
与
400欧
PID
现设定合适的PID数值，即观察变频器的01状态组的0130，这里显示的是压力表的反馈值，例如40%。
这个状态非常有用，有了它，你不需要再换算。
5、将4011数据设置成比0130中反馈值大的某数，比如0130为40%，将4011（PID设定值功能项）设置成50%，此时变频器开车，再看0130状态，由于反馈值在增大以趋近于50%，此过程观察压力表是否达到你需要
的压力，并记住当达到你需要的压力时0130的数值，并将等值的数输入到4011中，即可实现PID控制。
若所需压力的反馈量不在40%-50%这个区间，用此方法再调大4011中的数值，并用我刚才所叙述的方法调试，直到满意为止。
PID设置算是初步完成了。
6、用以上方法设置好以后，你会发现电机总是在变频器的低频下运行，这样即功耗大，又损耗电机。
那么
注：1、表格中没注明的参数，可不用设定。
2、压力给定值由参数4011组设定：4公斤对应40%；
5公斤对应50%，依此类推。
3、4019组参数根据远传压力表量程而设定：压力表量程。
ABBACS510变频器主要参数设定
ABBACS510变频器主要参数设定ABBACS510变频器是ABB公司生产的一款中低压变频器，主要用于驱动各种电动机，在各种工业场合中广泛应用。
变频器主要参数的设置包括输入电压、输出电压、额定频率、输出电流、过载能力、过程控制参数等。
以下是ABBACS510变频器主要参数的设定详解：1.输入电压：输入电压表示变频器工作时的电源电压。
一般情况下，输入电压为380V/400V/415V/440V等，根据实际电源的电压来决定。
在设备安装前，需要确认设备的输入电压，以免发生设备损坏或发生故障。
2.输出电压：输出电压表示变频器对电机的输出电压。
输出电压的设定要根据电机的额定电压来进行调节。
一般情况下，输出电压与输入电压相同，但是也可以通过变频器的参数设定进行调节。
在设备调试和运行过程中，需要保持输出电压的稳定，在电机额定电压的范围内进行调节。
3.额定频率：额定频率表示电机的额定工作频率。
一般情况下，额定频率为50Hz或60Hz，根据实际需求来进行设定。
在实际工作中，需要根据生产工艺的要求以及电源的供电频率来确定变频器的额定频率。
4.输出电流：输出电流表示变频器对电机的输出电流。
输出电流的设定取决于电机的额定电流和负载要求。
根据实际需要进行设定，将输出电流控制在电机额定电流的范围内。
5.过载能力：过载能力表示变频器对负载的适应能力。
在设备运行中，可能会出现瞬时的负载过大的情况，要求变频器具有一定的过载能力，能够稳定地工作并驱动负载。
6.过程控制参数：过程控制参数包括加速时间、减速时间、PID参数等。
加速时间和减速时间表示电机从静止状态到额定转速或从额定转速到静止状态的时间。
PID参数表示变频器对于开闭环控制的参数，实现对负载的精确控制。
以上是ABBACS510变频器主要参数的设定。
在实际使用过程中，需要根据具体的应用要求和工艺要求进行参数的设定，并进行调试和优化，以保证变频器的正常运行。
ACS510PID恒压供水参数设置doc资料
ACS510PID恒压供水参数设置
PID恒压供水参数设置
9902=PID
9905-9909=电机铭牌
1001=DI1（手动启动）
1002=DI6（PID启动）
1003=FORWARD（正转）
1102=DI2（得电选择PID）
1106=19（PID输出）
1201=0（关闭恒速）来自1304=AI2低限1601=0（关闭运行允许）
acs510pi参数设置精品文档收集于网络如有侵权请联系管理员删除pid恒压供水参数设置9902pid99059909电机铭牌100仁di1手动启动1002di6pid启动1003f0rward1102di2得电选择pid110619pid输出12010关闭恒速1304ai216010关闭运行允许3408120信号2参数3415128信号3参数4001152增益40022030积分时间40050偏差不取反401019pid内部给定401仁设定压力压力表百分比40141反馈值选择精品文档收集于网络如有侵权请联系管理员删除40161ai1为反馈值
3408=120（信号2参数）
3415=128（信号3参数）
4001=1.5-2（增益）
4002=20-30（积分时间）
4005=0（偏差不取反）
4010=19（PID内部给定）
4011=（设定压力压力表百分比）
4014=1（反馈值选择）
4016=1（AI1为反馈值）
PID恒压供水参数设置
9902=PID
9905-9909=电机铭牌
1001=DI1（手动启动）
1002=DI6（PID启动）
1003=FORWARD（正转）
1102=DI2（得电选择PID）
1106=19（PID输出）
1201=0（关闭恒速）来自1304=AI2低限1601=0（关闭运行允许）
acs510pi参数设置精品文档收集于网络如有侵权请联系管理员删除pid恒压供水参数设置9902pid99059909电机铭牌100仁di1手动启动1002di6pid启动1003f0rward1102di2得电选择pid110619pid输出12010关闭恒速1304ai216010关闭运行允许3408120信号2参数3415128信号3参数4001152增益40022030积分时间40050偏差不取反401019pid内部给定401仁设定压力压力表百分比40141反馈值选择精品文档收集于网络如有侵权请联系管理员删除40161ai1为反馈值
3408=120（信号2参数）
3415=128（信号3参数）
4001=1.5-2（增益）
4002=20-30（积分时间）
4005=0（偏差不取反）
4010=19（PID内部给定）
4011=（设定压力压力表百分比）
4014=1（反馈值选择）
4016=1（AI1为反馈值）
ABB变频器PID调节

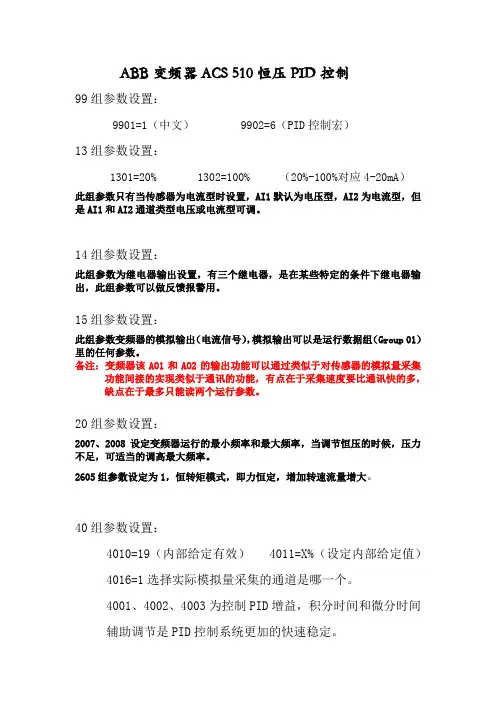

ABB变频器ACS 510恒压PID控制
99组参数设置：
9901=1（中文） 9902=6（PID控制宏）
13组参数设置：
1301=20% 1302=100% （20%-100%对应4-20mA）
此组参数只有当传感器为电流型时设置，AI1默认为电压型，AI2为电流型，但是AI1和AI2通道类型电压或电流型可调。
14组参数设置：
此组参数为继电器输出设置，有三个继电器，是在某些特定的条件下继电器输出，此组参数可以做反馈报警用。
15组参数设置：
此组参数变频器的模拟输出（电流信号），模拟输出可以是运行数据组（Group 01）里的任何参数。
备注：变频器该AO1和AO2的输出功能可以通过类似于对传感器的模拟量采集功能间接的实现类似于通讯的功能，有点在于采集速度要比通讯快的多，缺点在于最多只能读两个运行参数。
20组参数设置：
2007、2008设定变频器运行的最小频率和最大频率，当调节恒压的时候，压力不足，可适当的调高最大频率。
2605组参数设定为1，恒转矩模式，即力恒定，增加转速流量增大。
40组参数设置：
4010=19（内部给定有效） 4011=X%（设定内部给定值） 4016=1选择实际模拟量采集的通道是哪一个。
4001、4002、4003为控制PID增益，积分时间和微分时间辅助调节是PID控制系统更加的快速稳定。
ACS510变频器(PID)参数
Байду номын сангаас
P-4
40组PID控制 根据现场而定，此值越大，频率上升越快。 积分时间 微分时间 微分滤波
电机过热保护
内部给定选择 给定值
根据压力表的量程设定 睡眠选择 睡眠频率 睡眠延时 睡眠唤醒偏差值 唤醒延时
1、表中没注明的参数，可不用设定。 2、压力给定值参数4011组设定：4Kg对应40%；5Kg对应50%，依此 类推。 3、4019组参数根据远传压力表量程而设定：压力表量程为1.6Mpa 时,设为160%; 压力表的量程为2.5Mpa时,设为250%,依此类推。
P-3
2202 2203 2204 2501 2603 2604 2605 3001 3002 3003 3004 3005 3006 3007 3009 3010 3011 3012 3013 3101 3102 3103 3104 3105 3106 3107 3108 3201 5秒以上 5秒以上 0.1(S曲线) 25组危险频率 0=OFF 26组电机控制 15V 44% 2=SQUARE 30组故障管理 0=NOT SEL 1=FAULT 0=NOT SEL 0=NOT SEL 1=FAULT 500 70% 35 1=FAULT 22Hz 20S 0=NOT SEL 31组自动复位 3 30 3 1=ENABLE 1=ENABLE 1=ENABLE 1=ENABLE 1=ENABLE 32组监控器 103 4001 4002 4003 4004 4005 4008 4009 4010 4011 4014 4016 4019 4022 4023 4024 4025 4026 4027 注： 0.1～10 1s 1s 2s 0=NO 0% 100% 19 1=ACT1 1=AI1 60-400% 7=INTERNAL 27Hz 60S 1-20% 2S 0=SET1 3401 3402 3405 103 0 4=% 现场确定 现场确定 速度曲线 3202 3203 3204 3205 3206 49.8 49.9 130 频率监控范围 监控压力实际值 给定值+3.5%(压力监控范围) 给定值+3.6%(压力监控范围) 34组过程变量 显示过程变量
P-4
40组PID控制 根据现场而定，此值越大，频率上升越快。 积分时间 微分时间 微分滤波
电机过热保护
内部给定选择 给定值
根据压力表的量程设定 睡眠选择 睡眠频率 睡眠延时 睡眠唤醒偏差值 唤醒延时
1、表中没注明的参数，可不用设定。 2、压力给定值参数4011组设定：4Kg对应40%；5Kg对应50%，依此 类推。 3、4019组参数根据远传压力表量程而设定：压力表量程为1.6Mpa 时,设为160%; 压力表的量程为2.5Mpa时,设为250%,依此类推。
P-3
2202 2203 2204 2501 2603 2604 2605 3001 3002 3003 3004 3005 3006 3007 3009 3010 3011 3012 3013 3101 3102 3103 3104 3105 3106 3107 3108 3201 5秒以上 5秒以上 0.1(S曲线) 25组危险频率 0=OFF 26组电机控制 15V 44% 2=SQUARE 30组故障管理 0=NOT SEL 1=FAULT 0=NOT SEL 0=NOT SEL 1=FAULT 500 70% 35 1=FAULT 22Hz 20S 0=NOT SEL 31组自动复位 3 30 3 1=ENABLE 1=ENABLE 1=ENABLE 1=ENABLE 1=ENABLE 32组监控器 103 4001 4002 4003 4004 4005 4008 4009 4010 4011 4014 4016 4019 4022 4023 4024 4025 4026 4027 注： 0.1～10 1s 1s 2s 0=NO 0% 100% 19 1=ACT1 1=AI1 60-400% 7=INTERNAL 27Hz 60S 1-20% 2S 0=SET1 3401 3402 3405 103 0 4=% 现场确定 现场确定 速度曲线 3202 3203 3204 3205 3206 49.8 49.9 130 频率监控范围 监控压力实际值 给定值+3.5%(压力监控范围) 给定值+3.6%(压力监控范围) 34组过程变量 显示过程变量
ABB510变频调试参数

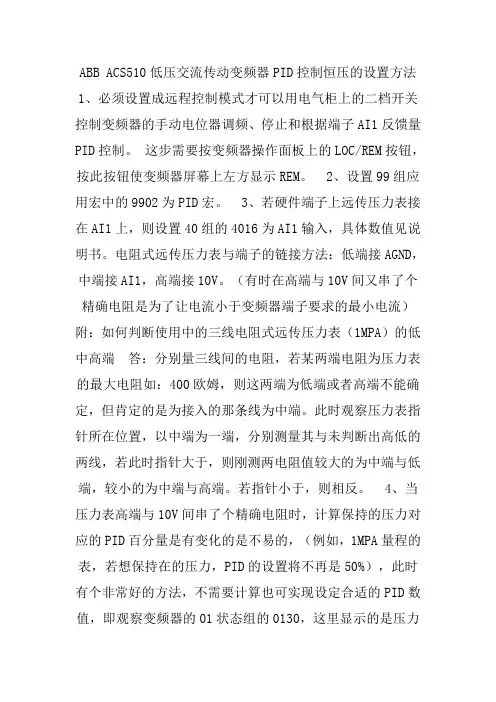

ABB ACS510低压交流传动变频器PID控制恒压的设置方法1、必须设置成远程控制模式才可以用电气柜上的二档开关控制变频器的手动电位器调频、停止和根据端子AI1反馈量PID控制。
这步需要按变频器操作面板上的LOC/REM按钮，按此按钮使变频器屏幕上左方显示REM。
2、设置99组应用宏中的9902为PID宏。
3、若硬件端子上远传压力表接在AI1上，则设置40组的4016为AI1输入，具体数值见说明书。
电阻式远传压力表与端子的链接方法：低端接AGND，中端接AI1，高端接10V。
（有时在高端与10V间又串了个精确电阻是为了让电流小于变频器端子要求的最小电流）附：如何判断使用中的三线电阻式远传压力表（1MPA）的低中高端答：分别量三线间的电阻，若某两端电阻为压力表的最大电阻如：400欧姆，则这两端为低端或者高端不能确定，但肯定的是为接入的那条线为中端。
此时观察压力表指针所在位置，以中端为一端，分别测量其与未判断出高低的两线，若此时指针大于，则刚测两电阻值较大的为中端与低端，较小的为中端与高端。
若指针小于，则相反。
4、当压力表高端与10V间串了个精确电阻时，计算保持的压力对应的PID百分量是有变化的是不易的，（例如，1MPA量程的表，若想保持在的压力，PID的设置将不再是50%），此时有个非常好的方法，不需要计算也可实现设定合适的PID数值，即观察变频器的01状态组的0130，这里显示的是压力表的反馈值，例如40%。
这个状态非常有用，有了它，你不需要再换算。
5、将4011数据设置成比0130中反馈值大的某数，比如0130为40%，将4011（PID设定值功能项）设置成50%，此时变频器开车，再看0130状态，由于反馈值在增大以趋近于50%，此过程观察压力表是否达到你需要的压力，并记住当达到你需要的压力时0130的数值，并将等值的数输入到4011中，即可实现PID控制。
若所需压力的反馈量不在40%-50%这个区间，用此方法再调大4011中的数值，并用我刚才所叙述的方法调试，直到满意为止。
ABBPID变频调试参数
A B B P I D变频调试参数 It was last revised on January 2, 2021ABB ACS510低压交流传动变频器PID控制恒压的设置方法1、必须设置成远程控制模式才可以用电气柜上的二档开关控制变频器的手动电位器调频、停止和根据端子AI1反馈量PID控制。
这步需要按变频器操作面板上的LOC/REM按钮，按此按钮使变频器屏幕上左方显示REM。
2、设置99组应用宏中的9902为PID宏。
3、若硬件端子上远传压力表接在AI1上，则设置40组的4016为AI1输入，具体数值见说明书。
电阻式远传压力表与端子的链接方法：低端接AGND，中端接AI1，高端接10V。
（有时在高端与10V间又串了个精确电阻是为了让电流小于变频器端子要求的最小电流）附：如何判断使用中的三线电阻式远传压力表（1MPA）的低中高端答：分别量三线间的电阻，若某两端电阻为压力表的最大电阻如：400欧姆，则这两端为低端或者高端不能确定，但肯定的是为接入的那条线为中端。
此时观察压力表指针所在位置，以中端为一端，分别测量其与未判断出高低的两线，若此时指针大于，则刚测两电阻值较大的为中端与低端，较小的为中端与高端。
若指针小于，则相反。
4、当压力表高端与10V间串了个精确电阻时，计算保持的压力对应的PID 百分量是有变化的是不易的，（例如，1MPA量程的表，若想保持在的压力，PID的设置将不再是50%），此时有个非常好的方法，不需要计算也可实现设定合适的PID数值，即观察变频器的01状态组的0130，这里显示的是压力表的反馈值，例如40%。
这个状态非常有用，有了它，你不需要再换算。
5、将4011数据设置成比0130中反馈值大的某数，比如0130为40%，将4011（PID设定值功能项）设置成50%，此时变频器开车，再看0130状态，由于反馈值在增大以趋近于50%，此过程观察压力表是否达到你需要的压力，并记住当达到你需要的压力时0130的数值，并将等值的数输入到4011中，即可实现PID控制。
ABB——ACS510系列变频器PID控制参数设定

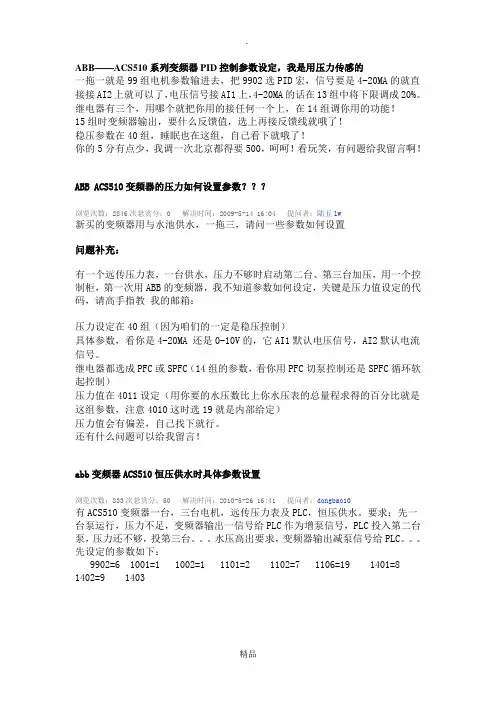

ABB——ACS510系列变频器PID控制参数设定，我是用压力传感的一拖一就是99组电机参数输进去，把9902选PID宏，信号要是4-20MA的就直接接AI2上就可以了，电压信号接AI1上，4-20MA的话在13组中将下限调成20%。
继电器有三个，用哪个就把你用的接任何一个上，在14组调你用的功能！15组时变频器输出，要什么反馈值，选上再接反馈线就哦了！稳压参数在40组，睡眠也在这组，自己看下就哦了！你的5分有点少，我调一次北京都得要500，呵呵！看玩笑，有问题给我留言啊！ABB ACS510变频器的压力如何设置参数？？？浏览次数：2846次悬赏分：0 |解决时间：2009-5-14 16:04 |提问者：陆五lw新买的变频器用与水池供水，一拖三，请问一些参数如何设置问题补充：有一个远传压力表，一台供水，压力不够时启动第二台、第三台加压，用一个控制柜，第一次用ABB的变频器，我不知道参数如何设定，关键是压力值设定的代码，请高手指教我的邮箱：压力设定在40组（因为咱们的一定是稳压控制）具体参数，看你是4-20MA 还是0-10V的，它AI1默认电压信号，AI2默认电流信号。
继电器都选成PFC或SPFC（14组的参数，看你用PFC切泵控制还是SPFC循环软起控制）压力值在4011设定（用你要的水压数比上你水压表的总量程求得的百分比就是这组参数，注意4010这时选19就是内部给定）压力值会有偏差，自己找下就行。
还有什么问题可以给我留言！abb变频器ACS510恒压供水时具体参数设置浏览次数：833次悬赏分：50 |解决时间：2010-5-26 16:41 |提问者：dongbao10有ACS510变频器一台，三台电机，远传压力表及PLC，恒压供水。
要求：先一台泵运行，压力不足，变频器输出一信号给PLC作为增泵信号，PLC投入第二台泵，压力还不够，投第三台。
水压高出要求，变频器输出减泵信号给PLC。
先设定的参数如下：9902=6 1001=1 1002=1 1101=2 1102=7 1106=19 1401=8 1402=9 1403首先，增泵信号不用变频器给PLC，而是PLC跟具现场压力和设定目标自行计算出来的，变频器的运行及频率也应该是PLC给的，其次，ACS510完全可以独立进行恒压控制，没必要采用PLC，除非你要做图控。
ACS510变频器参数设置

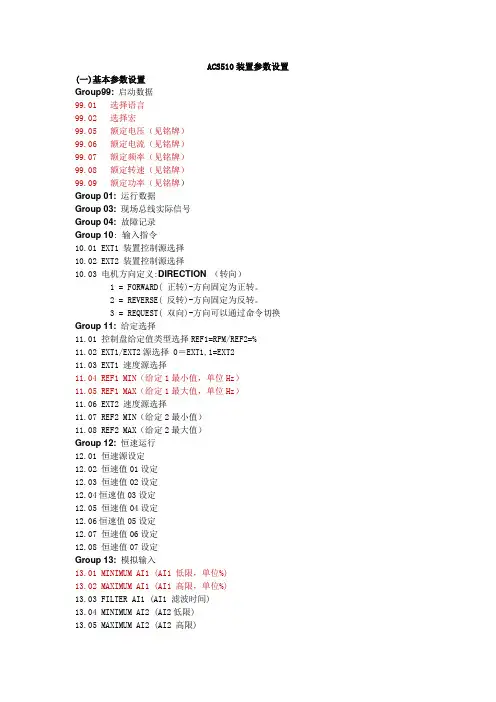

ACS510装置参数设置(一)基本参数设置Group99: 启动数据99.01 选择语言99.02 选择宏99.05 额定电压（见铭牌）99.06 额定电流（见铭牌）99.07 额定频率（见铭牌）99.08 额定转速（见铭牌）99.09 额定功率（见铭牌）Group 01: 运行数据Group 03: 现场总线实际信号Group 04: 故障记录Group 10: 输入指令10.01 EXT1 装置控制源选择10.02 EXT2 装置控制源选择10.03 电机方向定义:DIRECTION （转向）1 = FORWARD( 正转)-方向固定为正转。
2 = REVERSE( 反转)-方向固定为反转。
3 = REQUEST( 双向)-方向可以通过命令切换Group 11: 给定选择11.01 控制盘给定值类型选择REF1=RPM/REF2=%11.02 EXT1/EXT2源选择 0＝EXT1,1=EXT211.03 EXT1 速度源选择11.04 REF1 MIN（给定1最小值，单位Hz）11.05 REF1 MAX（给定1最大值，单位Hz）11.06 EXT2 速度源选择11.07 REF2 MIN（给定2最小值）11.08 REF2 MAX（给定2最大值）Group 12: 恒速运行12.01 恒速源设定12.02 恒速值01设定12.03 恒速值02设定12.04恒速值03设定12.05 恒速值04设定12.06恒速值05设定12.07 恒速值06设定12.08 恒速值07设定Group 13: 模拟输入13.01 MINIMUM AI1 (AI1 低限，单位%)13.02 MAXIMUM AI1 (AI1 高限，单位%)13.03 FILTER AI1 (AI1 滤波时间)13.04 MINIMUM AI2 (AI2低限)13.05 MAXIMUM AI2 (AI2 高限)13.06 FILTER AI2 (AI2 滤波时间)Group 14: 继电器输出14.01 DO1设置14.02 DO2设置14.03 DO3设置Group 15: 模拟输出15.01 AO1 CONTENT SEL (AO1 赋值)15.02 AO1 CONTENT MIN (AO1 赋值低限) 15.03 AO1 CONTENT MAX (AO1 赋值高限) 15.04 MINIMUM AO1 (AO1 最小值)15.05 MAXIMUM AO1 (AO1 最大值)15.06 FILTER AO1 (AO1 滤波时间)15.07 AO2 CONTENT SEL (AO2 赋值)15.08 AO2 CONTENT MIN (AO2 赋值低限) 15.09 AO2 CONTENT MAX (AO2 赋值高限) 15.10 MINIMUM AO2 (AO2 最小值)15.11 MAXIMUM AO2 (AO2 最大值)15.12 FILTER AO2 (AO2 滤波时间)Group 16: 系统控制16.01 RUN ENABLE ( 运行允许)16.02 PARAMETER LOCK ( 参数锁定)16.03 PPASS CODE ( 密码)16.04 故障复位源选择16.05 USER PAR SET CHG ( 用户参数切换) 16.06 LOCAL LOCK ( 本地锁定)16.07 PARAM. SAVE ( 参数存储)16.08 START ENABLE 1 （起动允许1）16.09 START ENABLE 2 （起动允许2）16.10 DISPLAY ALARMS （显示报警）Group 17: 超越模式Group 20: 限幅20.03 MAX CURRENT( 最大电流)20.05 OVERVOLT CTRL ( 过压调节器)20.06 UNDERVOLT CTRL ( 欠压调节器) 20.07 MINIMUM FREQ （最小频率）20.08 MAXIMUM FREQ （最大频率）Group 21: 起动/ 停止21.01 START FUNCTION ( 起动功能)21.02 STOP FUNCTION ( 停车功能)21.03 DC MAGN TIME ( 直流磁化时间) 21.04 DC CURR CTL （直流电流控制）21.06 DC CURR REF （直流电流给定）21.07 DC BRAKE TIME ( 直流制动时间) 21.08 START INHIBIT ( 禁止起动)21.09 EM STOP SEL ( 急停选择)21.10 TORQ BOOST CURR ( 转矩提升电流) Group 22: 加速/ 减速22.01 ACC/DEC 1/2 SEL ( 加减速曲线选择) 22.02 ACCEL TIME 1设定22.03 DECEL TIME 1设定22.04 RAMP SHAPE 1 ( 速度曲线形状 1) 22.05 ACCEL TIME 2设定22.06 DECEL TIME 2设定22.07 RAMP SHAPE 2 ( 速度曲线形状 2) 22.08 EM DEC TIME ( 急停减速时间)22.09 RAMP INPUT 0 ( 积分器输入置零) Group 25: 危险频率Group 26: 电机控制Group 30: 故障功能Group 31: 自动复位Group 32: 监控器Group 33: 信息Group 34: 控制盘显示Group 35: 电机温度Group 40: 过程PID设置1Group 41: PID控制2Group 42: 外部/修正PIDGroup 51: 外部通讯模块Group 53: 内置通讯协议Group 81: PFC 控制Group 98: 可选件（二）默认宏参数列表。
ACS510变频器参数设定
ACS510变频器参数设定ACS510变频器是一种常用的变频驱动装置，适用于各种行业和应用场合。
在使用ACS510变频器之前，需要对其进行参数设定，以确保其能够正确运行并满足需求。
以下是ACS510变频器参数设定的一般步骤和相关参数说明，供参考：1.基本参数设定：-设定变频器的电源电压等级，通常有220V和380V两种选择。
-设定变频器的额定电流，根据所控制设备的负载来确定。
-设定变频器的额定频率，通常为50Hz或60Hz。
-设定变频器的额定功率，根据所控制设备的功率需求来确定。
2.过电流保护参数设定：-设定变频器的过电流保护等级，根据所控制设备的负载特性来确定。
-设定变频器的过电流保护时间，即超过设定电流多长时间后触发保护。
3.过载保护参数设定：-设定变频器的过载保护等级，根据所控制设备的负载特性来确定。
-设定变频器的过载保护时间，即超过设定负载多长时间后触发保护。
4.过温保护参数设定：-设定变频器的过温保护温度，根据所控制设备的工作环境来确定。
-设定变频器的过温保护启动延时时间，即在达到设定温度后延迟多少时间启动保护。
5.频率设定参数设定：-设定变频器的最小输出频率，根据所控制设备的要求来确定。
-设定变频器的最大输出频率，根据所控制设备的要求来确定。
6.PID控制参数设定（适用于需要闭环控制的设备）：-设定变频器的PID控制使能开关。
-设定变频器的PID控制参数，包括比例系数、积分系数和微分系数。
7.通讯参数设定（如需要和上位机进行通讯）：-设定变频器的通讯协议和通信速率。
-设定变频器的通讯地址。
总结起来，ACS510变频器参数设定涉及到基本参数、过电流保护参数、过载保护参数、过温保护参数、频率设定参数、PID控制参数和通讯参数等多个方面。
在设定这些参数时，需要根据具体的应用需求和所控制设备的特性来确定，以确保变频器能够正常工作并满足控制要求。
同时，应根据变频器的说明书和技术规格来了解具体参数设定的操作方法和限制条件。
ABBACS510变频器的PID宏完整的调试步骤
4014---1 ACT1为反馈信号
4016---2 定义AI2为ACT1
说明，如果有采用MODBUS协议，读取0130(PID1的反馈值)，会造成4014跳变，无法进行PID调试，尽量读取别的数值。
1002----1 DI1，2线控制启停
1101----2 百分比给定
1102----7 选择外部2控制，也就是EXT2
1106----19 给定值来源于PID1输出
1304----20%ຫໍສະໝຸດ AI2低限1305---100% AI2高限
1601---1 定义DI1为允许启动信号
4010---19 内部给定（我们是触摸屏通过通讯给定）
说明如果有采用modbus协议读取0130pid1的反馈值会造成4014跳变无法进行pid调试尽量读取别的数值
ABBACS510变频器的PID宏完整的调试步骤
经过一天的调试，现在分享下ACS510 的PID宏完整的调试步骤：
压力变送器4-20MA接到AI2， 量程0-10BAR. (量程可以不管)
9902----6 启用PID宏
4016---2 定义AI2为ACT1
说明，如果有采用MODBUS协议，读取0130(PID1的反馈值)，会造成4014跳变，无法进行PID调试，尽量读取别的数值。
1002----1 DI1，2线控制启停
1101----2 百分比给定
1102----7 选择外部2控制，也就是EXT2
1106----19 给定值来源于PID1输出
1304----20%ຫໍສະໝຸດ AI2低限1305---100% AI2高限
1601---1 定义DI1为允许启动信号
4010---19 内部给定（我们是触摸屏通过通讯给定）
说明如果有采用modbus协议读取0130pid1的反馈值会造成4014跳变无法进行pid调试尽量读取别的数值
ABBACS510变频器的PID宏完整的调试步骤
经过一天的调试，现在分享下ACS510 的PID宏完整的调试步骤：
压力变送器4-20MA接到AI2， 量程0-10BAR. (量程可以不管)
9902----6 启用PID宏

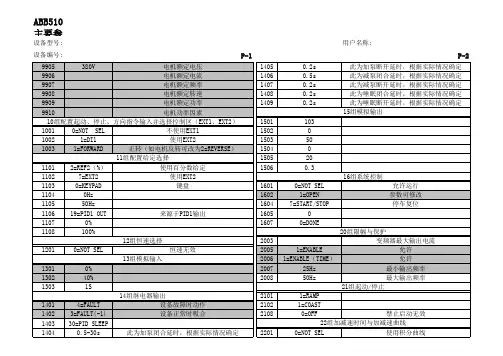

ABB510主要PID参数表
20组限幅与保护
2003 2005 1=ENABLE 2006 1=ENABLE (TIME) 2007 25HZ 2008 50HZ
21组起动/停止
2101 1=AUTO；（4=转矩提升） 2102 1=COAST 2108 0=OFF 2110
22组加减速时间与加减速曲线
2201 1=D11 2205 5秒以上 2206 5秒以上 2207 0.1（S曲线）
号输出）。
代号 参数
99组配置ABB510起动参数，输入电机数据
9901 0=ENGLISH 9902 6=PID CONTROL
ABB510主要PID参数表
情况：变频器闭环运行，由变频器内部4011设定压力给定值，反馈压力信号（用远传压 频器中，且反馈压力信号接入变频器的模拟量端子A11上，变频器设定2个继电器输出 。
0=ENGLISH 6=PID CONTROL 380V
10组配置起动、停止、方向指令输入并选择控制区（EXT1、EXT2）
1001 0=NOT SEL 1002 1=D11 1003 1=FORWARD
11组配置给定选择
1101 1102 1103 1104 1105 1106 1107 1108
果变频器带Modbus通讯功能，则需修改下列参数
标准MODBUS通讯 站地址可根据实际修改 通讯波特率 校验方式选择 无校验
信号为4－20mA电流信号（如压力变送器。温度变送器，液位变送器等）则 对应参数如下
模拟量输入AI1的低限 模拟量输入AI2的高限 AI1滤波时间 定要注意AI1或AI2拨码开关的选择一定要正确。 可不用设定 组设定：4公斤对应40%，5公斤对应50%，依此类推 表量程而设定：压力表量程为1.6Mpa时，设为160%；压力表量程为2.5Mpa时，设为
2003 2005 1=ENABLE 2006 1=ENABLE (TIME) 2007 25HZ 2008 50HZ
21组起动/停止
2101 1=AUTO；（4=转矩提升） 2102 1=COAST 2108 0=OFF 2110
22组加减速时间与加减速曲线
2201 1=D11 2205 5秒以上 2206 5秒以上 2207 0.1（S曲线）
号输出）。
代号 参数
99组配置ABB510起动参数，输入电机数据
9901 0=ENGLISH 9902 6=PID CONTROL
ABB510主要PID参数表
情况：变频器闭环运行，由变频器内部4011设定压力给定值，反馈压力信号（用远传压 频器中，且反馈压力信号接入变频器的模拟量端子A11上，变频器设定2个继电器输出 。
0=ENGLISH 6=PID CONTROL 380V
10组配置起动、停止、方向指令输入并选择控制区（EXT1、EXT2）
1001 0=NOT SEL 1002 1=D11 1003 1=FORWARD
11组配置给定选择
1101 1102 1103 1104 1105 1106 1107 1108
果变频器带Modbus通讯功能，则需修改下列参数
标准MODBUS通讯 站地址可根据实际修改 通讯波特率 校验方式选择 无校验
信号为4－20mA电流信号（如压力变送器。温度变送器，液位变送器等）则 对应参数如下
模拟量输入AI1的低限 模拟量输入AI2的高限 AI1滤波时间 定要注意AI1或AI2拨码开关的选择一定要正确。 可不用设定 组设定：4公斤对应40%，5公斤对应50%，依此类推 表量程而设定：压力表量程为1.6Mpa时，设为160%；压力表量程为2.5Mpa时，设为
ABB——ACS510系列变频器PID控制参数设定
ABB—-ACS510系列变频器PID控制参数设定，我是用压力传感的一拖一就是99组电机参数输进去，把9902选PID宏，信号要是4-20MA的就直接接AI2上就可以了,电压信号接AI1上，4—20MA的话在13组中将下限调成20％.继电器有三个，用哪个就把你用的接任何一个上，在14组调你用的功能！15组时变频器输出，要什么反馈值，选上再接反馈线就哦了!稳压参数在40组,睡眠也在这组,自己看下就哦了！你的5分有点少，我调一次北京都得要500，呵呵！看玩笑,有问题给我留言啊！ABB ACS510变频器的压力如何设置参数？？？浏览次数：2846次悬赏分:0 ｜解决时间:2009—5—14 16：04 |提问者：陆五lw新买的变频器用与水池供水，一拖三，请问一些参数如何设置问题补充：有一个远传压力表，一台供水,压力不够时启动第二台、第三台加压，用一个控制柜，第一次用ABB的变频器，我不知道参数如何设定,关键是压力值设定的代码，请高手指教我的邮箱：压力设定在40组（因为咱们的一定是稳压控制)具体参数，看你是4—20MA 还是0—10V的，它AI1默认电压信号，AI2默认电流信号。
继电器都选成PFC或SPFC（14组的参数，看你用PFC切泵控制还是SPFC 循环软起控制)压力值在4011设定(用你要的水压数比上你水压表的总量程求得的百分比就是这组参数，注意4010这时选19就是内部给定）压力值会有偏差，自己找下就行。
还有什么问题可以给我留言！abb变频器ACS510恒压供水时具体参数设置浏览次数:833次悬赏分:50 ｜解决时间：2010—5—26 16：41 ｜提问者:dongbao10有ACS510变频器一台，三台电机，远传压力表及PLC,恒压供水。
要求：先一台泵运行，压力不足，变频器输出一信号给PLC作为增泵信号，PLC投入第二台泵，压力还不够，投第三台。
水压高出要求,变频器输出减泵信号给PLC。
.。
ABB510(PID)变频调试参数

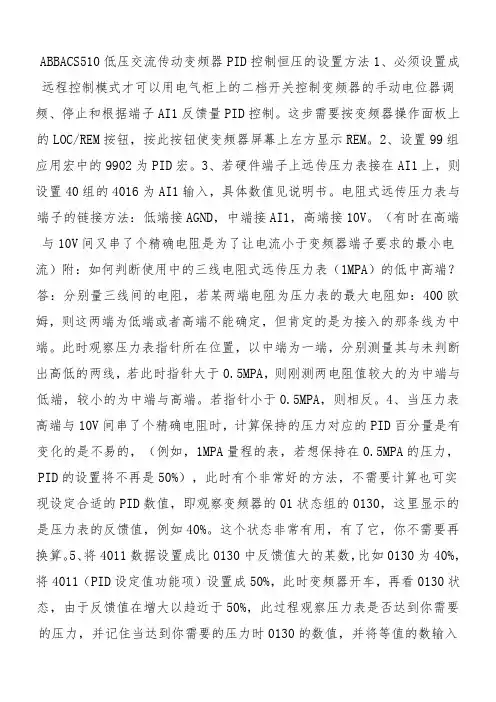

精心整理ABBACS510低压交流传动变频器PID控制恒压的设置方法1、必须设置成远程控制模式才可以用电气柜上的二档开关控制变频器的手动电位器调频、停止和根据端子AI1反馈量PID控制。
这步需要按变频器操作面板上的LOC/REM按钮，按此按钮使变频器屏幕上左方显示REM。
2、设置99组应用宏中的9902为PID宏。
3、若硬件端子上远传压力表接在AI1上，则设置40组的4016为AI1端子的链接方法：低端接AGND与10V400欧出高低的两线，，则刚测两电阻值较大的为中端与0.5MPA，则相反。
4、当压力表高端与PID百分量是有1MPA量程的表，若想保持在0.5MPA的压力，PID），此时有个非常好的方法，不需要计算也可实现设定合适的PID数值，即观察变频器的01状态组的0130，这里显示的是压力表的反馈值，例如40%。
这个状态非常有用，有了它，你不需要再换算。
5、将4011数据设置成比0130中反馈值大的某数，比如0130为40%，将4011（PID设定值功能项）设置成50%，此时变频器开车，再看0130状态，由于反馈值在增大以趋近于50%，此过程观察压力表是否达到你需要的压力，并记住当达到你需要的压力时0130的数值，并将等值的数输入到4011中，即可实现PID控制。
若所需压力的反馈量不在40%-50%这个区间，用此方法再调大4011中的数值，并用我刚才所叙述的方法调试，直到满意为止。
PID设置算是初步完成了。
6、用以上方法设置好以后，你会发现电机总是在变频器的低频下运行，这样即功耗大，又损耗电机。
那么我们需要把4022设置成7，具体功能看说明。
再把4025设置一个偏差数。
注：1、表格中没注明的参数，可不用设定。
2、压力给定值由参数4011组设定：4公斤对应40%；5公斤对应50%，依此类推。
3、4019为1.6Mpa时，设为160%；压力表量程为设为250%，依此类推。
ABB——ACS510系列变频器PID控制参数设定
ABB——ACS510系列变频器PID控制参数设定ABBACS510系列变频器采用PID控制算法来调节电机的转速和负载，以实现精确的控制效果。
PID控制器是一种常用的自动控制算法，由比例控制、积分控制和微分控制三个部分组成，通过调节控制参数来实现系统的稳定和快速响应。
在ACS510系列变频器中，PID控制参数可以通过以下步骤进行设定：1.进入变频器的主菜单，按下“MENU”键，然后使用上下箭头键来选择“PID控制”选项，按下“ENTER”键进入PID控制界面。
2.在PID控制界面中，可以看到三个参数：比例系数（P）、积分时间（I）和微分时间（D）。
这些参数决定了PID控制器的响应速度和稳定性。
3.首先设置比例系数（P），它决定了控制器对于偏差的敏感程度。
较大的P值会导致控制器对偏差的反应更快，但也可能引起震荡。
根据系统的特点和要求，逐步调整P值，直到满足控制要求为止。
4.接下来设置积分时间（I），它决定了控制器对于累积偏差的处理能力。
较大的I值会降低控制器对瞬时偏差的反应，但也会提高系统的稳定性和抗干扰能力。
可以根据系统的响应和抗干扰能力需求，逐步调整I 值，直到达到最佳控制效果为止。
5.最后设置微分时间（D），它决定了控制器对偏差变化率的敏感程度。
较大的D值会提高控制器对偏差变化的反应速度，但可能会引起控制器的过冲或震荡。
根据系统的响应速度和稳定性需求，逐步调整D值，直到达到最佳控制效果为止。
需要注意的是，不同的系统和应用可能需要不同的PID控制参数设置，因此在设定PID参数之前，需要对系统的性质和要求进行充分的了解和分析。
此外，还可以通过在系统中加入前馈控制、滞后控制等技术来进一步优化控制效果。
总之，ABBACS510系列变频器的PID控制参数设定需要根据具体应用和系统要求进行调整和优化，通过逐步试验和调整，可以达到最佳的控制效果。
ACS510PID宏标准参数设置
ACS510-PID宏参数设置 参数组 值 9902 6 9908 9909 9915 0 1001 1 1002 1 1102 2 1103 1 1106 19 1201 0 1304 20% 1401 4 1402 2 1601 0 2003 60 2005 1 2101 5 3401 128 3402 0 3403 1.6 3404 2 3405 44 3406 0 3407 1.6 4005 0 4006 44 4007 2 4008 0 4009 1.00 4010 0 4014 1 4016 2 4018 0% 4019 100% 4022 7 4023 30HZ 4024 30S 4025 0.02 4026 0.5
ACS510-PID宏参数设置 说明 调用PID宏 电机铭牌上的额定转速 电机铭牌上的额定功率 电机铭牌上的功率因数 外部启动电机的命令（DI1） 外部启动电机的命令（DI1） 外部1与外部2的选择，得电外部2，反之外部1（DI2） 选择外部1的信号来源（AI1） 选择外部2的信号来源（内部PID数据） 恒速功能，一般默认是0，不用改 AI2的低限，4~20MA要偏移20%，否则0%。 变频器故障时，第1个继电器动作。 变频器运行时，第2个继电器动作。 运行允许功能关掉，否则短接DI4. 电机输出的电流限制，电机此设置值以下的电流下运作。 过压调节，“1”激活。 启动功能，跟踪+转矩提升或3。 控制盘显示值1，PID的设定值。 能显示的最小值 能显示的最大值 显示的小数点后的位数 单位 显示值量程低限 显示值量程高限 默认值是0，不需要修改 PID实际的单位mbar 小数点后的位数 显示的值比例换算 显示的值比例换算 0控制盘给定 反馈值1 AI2作为反馈值 反馈值1下限 反馈值1上限 激活PID睡眠 睡眠频率 睡眠延时 唤醒偏差 唤醒延时
ACS510-PID宏参数设置 说明 调用PID宏 电机铭牌上的额定转速 电机铭牌上的额定功率 电机铭牌上的功率因数 外部启动电机的命令（DI1） 外部启动电机的命令（DI1） 外部1与外部2的选择，得电外部2，反之外部1（DI2） 选择外部1的信号来源（AI1） 选择外部2的信号来源（内部PID数据） 恒速功能，一般默认是0，不用改 AI2的低限，4~20MA要偏移20%，否则0%。 变频器故障时，第1个继电器动作。 变频器运行时，第2个继电器动作。 运行允许功能关掉，否则短接DI4. 电机输出的电流限制，电机此设置值以下的电流下运作。 过压调节，“1”激活。 启动功能，跟踪+转矩提升或3。 控制盘显示值1，PID的设定值。 能显示的最小值 能显示的最大值 显示的小数点后的位数 单位 显示值量程低限 显示值量程高限 默认值是0，不需要修改 PID实际的单位mbar 小数点后的位数 显示的值比例换算 显示的值比例换算 0控制盘给定 反馈值1 AI2作为反馈值 反馈值1下限 反馈值1上限 激活PID睡眠 睡眠频率 睡眠延时 唤醒偏差 唤醒延时
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ABB——ACS510系列变频器PID控制参数设定，我是用压力传感的
一拖一就是99组电机参数输进去，把9902选PID宏，信号要是4-20MA的就直接接AI2上就可以了，电压信号接AI1上，4-20MA的话在13组中将下限调成20%。
继电器有三个，用哪个就把你用的接任何一个上，在14组调你用的功能！
15组时变频器输出，要什么反馈值，选上再接反馈线就哦了！
稳压参数在40组，睡眠也在这组，自己看下就哦了！
你的5分有点少，我调一次北京都得要500，呵呵！看玩笑，有问题给我留言啊！ABB ACS510变频器的压力如何设置参数？？？
浏览次数：2846次悬赏分：0 |解决时间：2009-5-14 16:04 |提问者：陆五lw
新买的变频器用与水池供水，一拖三，请问一些参数如何设置
问题补充：
有一个远传压力表，一台供水，压力不够时启动第二台、第三台加压，用一个控制柜，第一次用ABB的变频器，我不知道参数如何设定，关键是压力值设定的代码，请高手指教我的邮箱：
压力设定在40组（因为咱们的一定是稳压控制）
具体参数，看你是4-20MA 还是0-10V的，它AI1默认电压信号，AI2默认电流信号。
继电器都选成PFC或SPFC（14组的参数，看你用PFC切泵控制还是SPFC 循环软起控制）
压力值在4011设定（用你要的水压数比上你水压表的总量程求得的百分比就是这组参数，注意4010这时选19就是内部给定）
压力值会有偏差，自己找下就行。
还有什么问题可以给我留言！
abb变频器ACS510恒压供水时具体参数设置
浏览次数：833次悬赏分：50 |解决时间：2010-5-26 16:41 |提问者：dongbao10
有ACS510变频器一台，三台电机，远传压力表及PLC，恒压供水。
要求：先一台泵运行，压力不足，变频器输出一信号给PLC作为增泵信号，PLC投入第二台泵，压力还不够，投第三台。
水压高出要求，变频器输出减泵信号给PLC。
先设定的参数如下：
9902=6 1001=1 1002=1 1101=2 1102=7 1106=19
1401=8 1402=9 1403
首先，增泵信号不用变频器给PLC，而是PLC跟具现场压力和设定目标自行计算出来的，变频器的运行及频率也应该是PLC给的，
其次，ACS510完全可以独立进行恒压控制，没必要采用PLC，除非你要做图控。
给你独立控制的参数设定：
1002 DI1
1101 给定2
1102 外部2
1103 AI2
1402 PFC
- -
2003 25
2008 50
2202 20
2203 25
3415 AI2
4001 2
4002 6
4010 内部
4011 27.50%
4012 1.00%
8103 1.00%
8104 1.00%
8105 1.00%
8109 49HZ
8110 49HZ
8111 49HZ
8112 20
8113 23
8114 26
8116 10
8117 2
8120 DI3
8124 10
8125 10
8127 3
9902 7。
