装配式楼盖

装配式楼盖

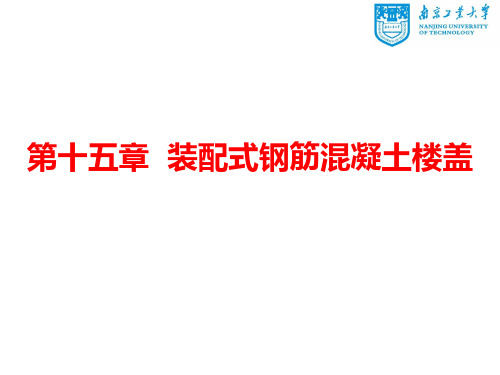

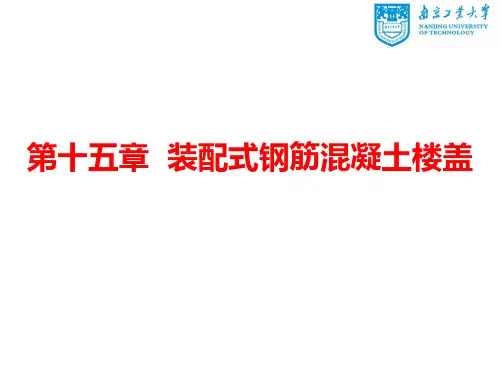

第十五章 装配式钢筋混凝土楼盖
第十五章 装配式楼盖
装配式楼盖分为半装配式楼盖和全装配式楼盖，所谓半装配式
楼盖就是楼面梁现浇，楼面板预制；全装配式楼盖的楼面梁、
楼面板均预制。一般民用建筑大多采用半装配式楼盖，预制板 为预应力空心板；钢筋混凝土工业厂房常采用全装配式楼盖， 预制板为预应力槽形板。 预应力空心板的种类：跨度 <4.5m 时，板厚 120 ；跨度 >4.5m 时，
件、地震设防烈度有关。
பைடு நூலகம்
15 装配式楼盖
第十五章 装配式楼盖
4
Z 1 1 2 2
Z 3
4
3
结构平面布置图
墙：240，梁：250*600，柱：400*400
15 装配式楼盖
第十五章 装配式楼盖
板在砖墙上的支承长度≥100，在梁上的支承长度≥80
P.55
C20细石混凝土灌缝 圈梁 10厚座浆
C20细石混凝土灌缝
板厚 180 ；跨度为 4.5m 时，板厚 120 、 180 都有，根据承担的荷
载确定。
15 装配式楼盖
第十五章 装配式楼盖
预应力空心板的选用方法： 2——2.0kN/m2
板跨度
荷载等级
3——3.0kN/m2
4——4.0kN/m2 5——0.5m
空心板块数
XYKBXXA-XX
板宽度
预应力空心板 抗震设防6度区
6——0.6m 9——0.9m
（预应力筋为冷拔低碳钢丝）
15 装配式楼盖
第十五章 装配式楼盖
板跨度：板搁置方向的轴线间距。
预应力空心板的标准跨度有：2.4m、2.7m 、3.0m 、3.3m 、 3.4m 、3.6m 、3.9m 、4.0m 、4.2m 、4.5m 、5.1m 、6,0m 、 6.6m 、6.9m。 根据板上荷载及板跨度计算板配筋，当板跨度与空心板的标准 跨度不一致时，偏与安全的选用相近的上一跨度。 板上的实际长度除与板跨度有关，还与板的搁置位置、板下构

梁板结构

梁板结构

一、概述
装配式钢筋混凝土楼盖，楼板采用钢筋混凝土预制构件，便于工业化
生产，在多层民用建筑和厂房中应用较广。但是这种楼面整体性、抗 震性、防水性较差，不便于开设孔洞，因此对于高层建筑及有抗震要 求的建筑以及使用上要求防水和开设洞口的楼面，均不宜采用。 装配整体式钢筋混凝土楼盖，是将楼板中的部分构件预制，在现场 安装后，再通过现浇的部分连成整体。其整体性较装配式好又较现浇 式节省模板。但这种楼盖要进行混凝土二次浇灌，有时还需增加焊接 工作量。故多用于荷载较大的多层工业厂房，高层民用建筑及有抗震 设防要求的建筑。近几年我国较大城市住宅中多采用装配整体式，一 个房间整面墙、整块楼板均为一块板，生产比较工业化。

二、整体现浇式单向板肋形楼盖


应当指明，上述调整是在按弹性方法计算时才进行的。
采取上述调整措施，意味着可减少板、梁在支座处的转 动，以此来反映由于忽略支座对板、梁的约束作用而引起 的误差。在上述调整中，对板和次梁的调整幅度不一样， 是由于次梁对板的约束作用较主梁对次梁的约束作用大。 主梁和柱之间，在一定程度上也有类似的约束作用发生， 为偏于安全起见对主梁不予调整。
二、整体现浇式单向板肋形楼盖

塑性理论计算方法的基本概念 下面以图10-11所示的两跨连续梁为例，• 说明塑性变形内力重 分布的概念。梁承受均布恒荷载g及均布活荷载q，根据三种最不 利荷载组合，可画出它的弯矩包络图。若按弹性体系计算，支座 截面将按MBmax=-67.5kN· m配筋，跨中截面将按 M1max=46.8kN· m配筋。为了节约材料，现将支座截面的配筋减 少些，假设减少后按支座弯矩MB=47.25kN· m（约为0.7MBmax） 来配筋，跨中截面则仍按M1max来配筋，这样调整内力，是否会 影响连续梁的承载能力，现分析如下： 图10-11 两跨连续梁的弯距图（考虑塑性内力重分布）a)恒+活 1+活2 b)恒+活1 c)恒+活2 （１）当荷载布置为“恒＋活1”时， 跨中和支座产生的弯矩分别为46.8kN· m• 和45.18kN· m。由于跨 中钢筋未减少，而支座钢筋又是按弯矩为47.25kN· m配置的，大 于45.18kN· m，所以此时连续梁的承载能力是安全可靠的。

钢筋混凝土平面楼盖的结构类型

钢筋混凝土平面楼盖的结构类型

钢筋混凝土平面楼盖的结构类型
图5-2楼盖的结构类型 (a)单向板肋梁楼盖（b）双向板肋梁楼盖（c）井式楼盖（d） 密肋楼盖（e）无梁楼盖
钢筋混凝土平面楼盖的结构类型
2. 按施工方法划分
按施工方法，楼盖可分为现浇楼盖、装配式楼盖和装配整体 式楼盖。其中，现浇楼盖的优点是刚度大，整体性好，抗震抗冲击 性能好，防水性好，对不规则平面的适应性强，开洞容易；缺点是 需要大量的模板，现场的作业量大，工期也较长。《高层建筑混凝 土结构技术规程》（JGJ 3—2010）规定：房屋高度超过50 m时，
结构，剪力墙结构和框架结构宜采用现浇楼盖结构；当房屋高度不 超过50 m时，8、9度抗震设计时宜采用现浇楼盖结构，6、7度抗 震设计时可采用装配整体式楼盖。
钢筋混凝土平面楼盖的结构类型
3. 按是否预加应力划分
按是否预加应力，楼盖可分为钢 筋混凝土楼盖和预应力混凝土楼盖。 其中，预应力混凝土楼盖用得最普遍 的是无黏结预应力混凝土平板楼盖； 当柱网尺寸较大时，采用预应力楼盖 可有效减小板厚，降低建筑层高。
按结构形式，楼盖可分为肋梁楼盖、井式楼盖、 密肋楼盖和无梁楼盖（又称板柱结构）。其中，肋梁 楼盖使用最普遍。
（1）肋梁楼盖。肋梁楼盖由相交的梁和板组成。 其主要传力途径为板—次梁—主梁—柱或墙—基 础—地基。肋梁楼盖的特点是用钢量较小，在楼板上 留洞方便，但支模较复杂。它分为单向板肋梁楼盖和 双向板肋梁楼盖，如图5-2（a）、（b）所示。
钢筋混凝土平面楼盖的结构类型
（2）井式楼盖。井式楼盖两个方向的柱网及梁的截面相 同，因为是两个方向受力，所以梁高度比肋梁楼盖小，一般 用于跨度较大且柱网呈方形的结构，如图5-2（c）所示。
（3）密肋楼盖。密肋楼盖［见图5-2（d）］密铺小梁 （肋），间距为0.5～2.0 m，一般采用实心平板搁置在梁肋 上，或放在倒T形梁的下翼缘上，上铺木地板；或在梁肋间填 以空心砖或轻质砌块。后两种构造的楼面隔声性能较好。由 于小梁较密，板厚很小，梁高也较肋梁楼盖小，所以该结构 自重较轻。

钢筋混凝土梁板结构

钢筋混凝土梁板结构
在连续梁的某一跨中可能出现的控制弯矩有跨内最大弯矩Mmax、跨内最小 弯矩Mmin、该跨左支座截面最大负弯矩-M左max、右支座截面最大负弯矩-M右 max。
该外包线即为弯矩包络图曲线，如图8.8（a），同样道理也可作出剪力包络 图，如图8.8(b)
（3） 弯矩、剪力计算值。 计算内力值应取支座边缘处的内力。该内力值可通过取隔离体的方法计算求
线弹性分析方法假定结构材料为理想的弹性体，变形模量和刚度均为常值。 1.计算简图
计算简图是按照既符合实际又能简化计算的原则对结构构件进行简化的力
（1） 支承条件。如图8.4所示的混合结构，楼盖四周支承于砌体上，中间 部分的楼板支承在次梁上，次梁支承在主梁上，主梁支承在柱上。
（2）计算跨度。该值与支座反力的分布有关，即与构件的搁置长度a和构 件刚度有关（图8.5 ）。
M=Mc-V0×b/2 剪力设计值：在均布荷载作用下V=Vc-(g+q)×b/2
V=Vc 当板、梁中间支座为砖墙时，或板、梁是搁置在钢筋混凝土构件上时，不作 此调整（图8.9）。
图8.4 板梁的荷载计算范围及计算简图
图8.5 计算跨度
图8.6 连续梁的变形
(a) 理想铰支座时的变形；(b) 支座弹性约束时的变形； (c) 采用折算荷载时的变形
6.用调幅法计算不等跨连续梁、 （1）
① 按荷载的最不利布置，用弹性理论分别求出连续梁各控制截面的弯矩最大值Me
② 在弹性弯矩的基础上，降低各支座截面的弯矩，其调幅系数β不宜超过0.2； 在进行正截面受弯承载力计算时，连续梁各支座截面的弯矩设计值可按下列公式 计算：
M=(1-β)Me
当连续梁两端与梁或柱整体连接时： M=(1-β)Me-V0b/3
20

《装配式楼盖》课件

《装配式楼盖》课件

工期短
工厂预制构件可以在早期制作 并进行运输，减少了现场制作 时间。现场组装简单快速，可 大大缩短工期。
环Байду номын сангаас节能
工厂预制构件可以在纯净的工 厂环境下制作，减少了现场的 噪音和污染。精密加工和优质 材料的使用，提高了楼盖的能 源利用效率。
实例分析：装配式楼盖的应用
德国的Hochtief AG建筑公司运用装配式梁板楼盖技术建造了Frankfurt机场 的停车场。 日本运用冷媒技术，建造了一个面积达到9万平方米的装配式楼盖。 • 许多国家的建筑工程中也广泛使用装配式楼盖。
《装配式楼盖》PPT课件
# 装配式楼盖
什么是装配式楼盖？
装配式楼盖是通过工厂预制构件进行组装而成的建筑结构。这些构件在工厂 中可以进行精确的加工处理，然后进行运输。现场组装只需要进行简单的操 作，即可完成整个楼盖的建构。
装配式楼盖的优点
质量优异
工厂预制构件依靠机器精密加 工，制作质量稳定。结构整体 符合设计标准和要求，质量可 靠。
结论
装配式楼盖是现代化建筑的一种重要形式。在未来的建筑发展趋势中，装配 式楼盖将会在更多领域得到应用。

建筑结构第11章 梁、板结构

建筑结构第11章 梁、板结构

第11章
梁、板结构
二、
梁、板内力计算
板→次梁→主梁→柱（或墙）→基础→地基。
荷载传力途径：
1. 计算方法的选择
单向板肋形楼盖的内力计算方法，有弹性理论计算方法和塑 性内力重分布理论计算方法两种。 弹性理论计算方法假定钢筋混凝土梁、板为匀质弹性体，按 一般结构力学的方法计算内力。 塑性内力重分布理论计算方法从实际情况出发，考虑塑性变 形内力重分布来计算连续梁、板的内力。
4. 无梁楼盖
不设梁，楼板直接支撑在柱上。无梁楼盖结构高度小、净空 大，支模简单，但用钢量较多，当楼面有很大的集中荷载作用时 不宜采用。
第11章
梁、板结构
单向板肋梁楼盖
双向板肋梁楼盖
井式楼盖
密肋楼盖
无梁楼盖
第11章
梁、板结构
单向板和双向板
1. 单向板
板上的荷载主要是沿短边方向传递到支撑构件上，沿长边方向 传递的荷载可以忽略不计，这种单向受弯的板称为单向板
第11章
梁、板结构
图11-8 多跨连续梁、板简图
第11章
梁、板结构
（4）荷载计算 作用在楼盖上的荷载一般有两种，即永久荷载（恒载）和可变荷
载（活载）。
单向板通常沿短跨方向取 1m宽板带作为计算单元，板面荷载等于 计算单元板带沿跨度方向单位长度上的均布荷载； 次梁承受板传来的均布荷载，其值为板面荷载乘以次梁间距； 主梁则承受各根次梁传来的集中荷载和主梁自重引起的均布荷载。
第11章
梁、板结构
11.1 梁板结构概述
楼盖按施工方法分为
现浇式楼盖 装配式楼盖 装配整体式楼盖
第11章
梁、板结构
1. 现浇式楼盖
优点：整体性好、刚度大、防水性和抗震性好，在结构 布置方面容易满足各种特殊要求，适应性强。 缺点：费工、费模板、工期长、施工受季节限制、造价 较高等。

2 梁板结构设计(楼盖)第二讲


2.活荷载的最不利布置及荷载 的最不利组合 连续梁活荷载最不利布置的 规律：
五跨连续梁六种荷载的最不利组合及内力图
注：N跨有N+1种组合
（荷载或内力与变形为线弹性，按结构力学分析）
跨数超过五跨的连续梁、板，当各跨荷载相同，且跨度 相差不超过10%时，可按五跨的等跨连续梁、板计算
3.内力计算
（1）在均布及三角形荷载作用下：
M k1 gl 2 k2 ql 2
（2）在集中荷载作用下：
V k3 gl k 4 ql
M k5Gl k6Ql
V k 7 G k8 Q
20
4.内力包络图
将同一结构在各种荷载的最不利组合作用下的内力图 (弯矩图或剪力图)叠画在同一张图上，其外包线所形 成的图形称为内力包络图。（结构抵抗内力图）
3q q 4
17
1.结构控制截面
结构控制截面的确定取决结构截面的内 力与抗力的比值，即大者。（对受力钢筋计 算起控制作用的截面）

（1）求某跨跨内最大正弯矩时， 应在本跨布置活荷载，然 后隔跨布置 （2）求某跨跨内最大负弯矩时， 本跨不布置活荷载，而在其 左右邻跨布置，然后隔跨布置 （3）求某支座最大负弯矩或支座左、 右截面最大剪力时，应在该支座 左右两跨布置活荷载，然后隔跨 布置。
12
1.结构的简化假定和计算模型
（1）支座没有竖向位移，且可以自由转动；
（2）不考虑薄膜效应对板内力的影响；
（3）在确定板传给次梁的荷载以及次梁传给主梁的荷载 时，分别忽略板、次梁的连续性，按简支构件计算支座 竖向反力； （4）跨数超过五跨的连续梁、板，当各跨荷载相同时， 且跨度相差不超过 10% 时，可按五跨的等跨连续梁、板 计算。

第6章梁板结构_建筑结构详解

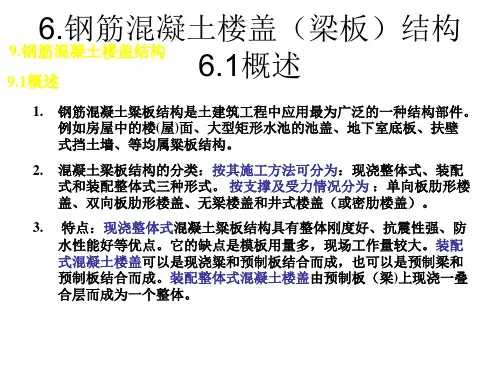

6.1 概述
★现浇整体式钢筋混凝土楼盖
优点： 整体刚度好、抗震性强、防水性能好， 缺点： 是模板用量多、施工作业量较大。
6.1 概述
按楼板受力和支 承条件的不同
现浇肋梁楼盖 无梁楼盖 井字楼盖
6.1 概述
现浇肋形楼盖 单向板肋形楼盖 双向板肋形楼盖
6.1 概述
★装配式楼盖：
预制梁、预制板（或现浇板），组合而成， 工厂化生产，广泛用于多层民用和工业厂房中。
★整体式双向板肋形楼盖设计
一、结构平面布置（布结构） 空间不大，接近正方，可不设中柱，如（a）图； 空间较大，宜设中柱，并设纵横梁，如（b）图； 空间更大，柱距较大，柱间设井字梁如（c）图。
二、结构内力计算（求内力）
1、单块双向板内力计算 附表9中查出相应的弯矩、挠度系数
➢ 采用弹性法
每米板宽的弯矩设计值:
塑性内力重分布的几点结论 ①超静定结构的破坏标志，不是某一截面达到极限弯矩， 而是结构出现足够数目的塑性铰。 ②按弹性方法计算，连续梁的内支座截面弯矩通常较大， 配筋较多，钢筋拥挤施工不方便。 ⑶结构塑性内力重分布的限制条件：
①钢筋宜采用塑性较好的HPB235、HRB335和HRB400级钢筋。
②塑性铰处截面的相对受压区高度应满足ξ＝x/h0≤0.35。
③弯矩调整幅度不宜过大，应控制在弹性理论计算弯矩的20%以
内。
梁板按塑性法计算内力
塑性法：（塑性内力重分布设计法） 是指采取弯矩调幅法将支座弯矩调低后进行配筋的一
种经济配筋法。适用于板和次梁，但不适用于主梁。
弯矩计算:
M m (g q)l02 剪力计算:
V v (g q)ln
6.2整体式单向板肋梁楼盖（第二讲）

建筑结构选型02梁、板及楼盖体系

配筋
梁的配筋是指梁内部钢筋的配置，配筋越多，承载能力越强 。
02 板的选型与设计
板的类型与特点
平板
槽形板
空心板
钢板
结构简单，施工方便， 适用于跨度较小的情况。
可承受垂直荷载，同时 具有一定的水平承载能
力。
自重轻，便于运输和安 装，适用于大跨度结构。
强度高，可塑性强，适 用于特殊结构和承载要
求高的场合。
好的抗震性能。
经济性分析
梁板体系
组合楼盖体系
由于梁的截面较大，用钢量相对较多， 但梁的施工工艺成熟，施工速度快， 从而使得整个结构的造价相对较低。
由于其同时具有梁板和平板的优点， 因此其造价介于两者之间。
平板体系
平板的截面较小，用钢量较少，但平 板的施工工艺较为复杂，施工速度较 慢，从而使得整个结构的造价相对较 高。
板的跨度与承载力
跨度
板的跨度是指板的长度或宽度，跨度 越大，板的承载能力越小。
承载力
板能承受的垂直荷载和水平荷载，与 板的截面尺寸、配筋等因素有关。
板的截面尺寸与配筋
截面尺寸
根据板的跨度和承载力要求，确定板的厚度和宽度。
配筋
为了提高板的承载能力和稳定性，需要在板内配置一定数量的钢筋。根据受力 情况，可分为纵向钢筋和横向钢筋。
建筑结构选型02梁、板及楼盖体 系
目 录
• 梁的选型与设计 • 板的选型与设计 • 楼盖体系的选型与设计 • 梁、板及楼盖体系的比较与选择 • 工程实例分析
01 梁的选型与设计
梁支梁是两端支撑在墙上 或柱上的梁，其跨度较小， 承载能力较低。
连续梁
连续梁是两端支撑在两个 或多个墙或柱上的梁，其 跨度较大，承载能力较高。

混凝土结构设计课件-装配式楼盖


(a) 矩形梁；(b) T形梁；(c) 倒T形梁； (d) 十字形梁；(e) 花篮梁
装配式楼盖构件计算特点
装配式楼盖构件的计算分使用阶段的计算和施工阶 段的验算。 使用阶段的计算： 按单跨简支情况进行。 施工阶段的验算 ： 应考虑由于施工、运输、堆放、吊装等过程产生的 内力。这些过程中 ,构件受力情况与使用阶段有所不 同 ,当吊点或堆点设在距构件端部某位置时 ,则该位置 截面就会产生负弯距 ,应该对该截面进行验算。
预制板的构件形式 ,除上述几种常见的以外 ,还有 单肋板、双 T形板、双向板、双向密肋板及折叠式 V形板等 。

预制的楼盖梁一般为简支或悬臂梁，其截面形 式主要有矩形、T形、倒T形、十字形和花篮形等，

有时为了加强楼盖的整体性，楼盖梁也可采用 叠合梁，即先预制梁的一部分，并留出箍筋，吊装 就位后，吊装预制板，然后再浇捣梁上部的混凝土， 使板与梁连成整体。在设计装配式混凝土楼盖时， 当结构平面布置确定后，可根据房间的开间和进深 尺寸，按照荷载设计值或内力设计值来选用合适的 预制构件。
在进行施工阶段验算时，应注意下列几个问题： (1 )计算简图应按运输、堆放的实际情况和吊点位 置确定 ; (2 )考虑运输、吊装时的作用 ,自重荷载应乘以 1.5的动力系数 ; (3 )结构的重要性系数可较使用阶段计算降低 一级 ,但不低于三级 ; (4 )施工或检修集中荷载 ,对预制板、檩条、预 制小梁、挑檐和雨篷 ,应按在最不利位置上作用 1 kN的施工或检修集中荷载进行验算 ,但此集中荷载 不与使用可变荷载同时考虑。
(3) 纵横墙承重方案 由纵墙和横墙结合承受房屋的屋面和楼面荷载 的结构布置方案。 特点：既可保证有灵活布置的房间，又具有较大的 空间刚度和整体性，适合于教学楼，办公楼，医 院等建筑。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 在设计装配式混凝土楼盖时，当结构平面布置确定后， 可根据房间的开间和进深尺寸，按照荷载设计值或内力
可编辑ppt
7
11.5 装配式与装配整体式楼盖
第十一章 楼盖
各种预制梁
(a) 矩形梁；(b) T形梁；(c) 倒T形梁； (d) 十字形梁；(e) 花篮梁
可编辑ppt
8
11.5 装配式与装配整体式楼盖
可查表准图选用。
可编辑ppt
6
11.5 装配式与装配整体式楼盖
第十一章 楼盖
11.5.2.2 预制梁
• 预制的楼盖梁一般为简支或悬臂梁，其截面形式主要有 矩形、T形、倒T形、十字形和花篮形等。
• 有时为了加强楼盖的整体性，楼盖梁也可采用叠合梁， 即先预制梁的一部分，并留出箍筋，吊装就位后，吊装 预制板，然后再浇捣梁上部的混凝土，使板与梁连1.5 装配式与装配整体式楼盖
第十一章 楼盖
❖ 装配式楼盖的类型

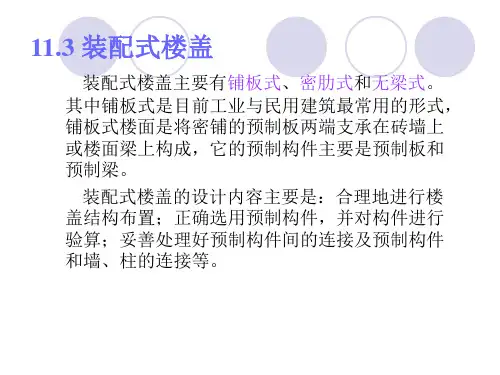

装配式混凝土楼盖主要有铺板式、密肋式和无梁式。其中铺 板式是目前工业与民用建筑最常用的形式，铺板式楼面是将 密铺的预制板两端支承在砖墙上或楼面梁上构成，它的预制 构件主要是预制板和预制梁。
