整体式单向板肋梁楼盖结构设计

简述单向板肋梁楼盖设计的一般步骤
单向板肋梁楼盖设计是建筑结构设计的重要部分，通常用于高层住宅、商业楼等建筑物的屋盖结构。

为了确保设计的安全可靠，需要按照一定的步骤进行设计。

本篇文章将简述单向板肋梁楼盖设计的一般步骤，并对每个步骤进行详细地阐述。

第一步：确定设计负荷
单向板肋梁楼盖设计的第一步需要确定设计负荷，包括准确的楼盖荷载、风荷载、地震荷载等。

这些负荷会影响到楼盖结构的稳定性和设计选型，因此需要加以详细的分析和计算。

第二步：选型
选型是单向板肋梁楼盖设计的重要环节，需要根据实际情况选取适合的型号和相应的材料。

该步骤需要同时考虑负荷和材料的性能，例如承载能力、自重以及材料的强度等，以保证设计的安全可靠。

第三步：制定结构方案
结构方案是单向板肋梁楼盖设计的核心环节，设计师需要根据楼盖的几何形状、负荷和选型等要素，确定合理的结构方案，并制定详细的CAD图纸，以便于后续的施工和监测工作。

第四步：进行计算分析
在确定结构方案后，需要进行详细的计算分析，例如强度和稳定性分析、约束条件的分析、刚度调整计算等。

这些分析可以帮助设计师有效地评估方案的可行性、优缺点和风险，从而采取合适的优化措施。

第五步：制定详细的施工方案
根据计算分析的结果和结构方案，需要制定详细的施工方案，在其中包括楼盖结构的构件尺寸、连接方式、施工顺序和逐步施工的具体步骤等。

该步骤可以有效地保证施工质量，提高工作效率。

总之，单向板肋梁楼盖设计需要经过以上几个具体步骤，才能确保设计的合理性和安全性。

在实际工作中，设计师需要注意每个步骤的细节，确保设计结果符合实际建筑要求。

例题——整体式单向板肋梁楼盖设计1.设计资料某多层仓库的平面柱网布置如图3.24所示。

楼盖拟采用整体式钢筋混凝土结构。

23图3.24楼盖平面柱网布置1）楼面构造层做法：20mm厚水泥砂浆面层；20mm厚混合砂浆板底抹灰。

2）楼面活荷载：均布活荷载标准值为8kN/m23)荷载效应组合仅考虑由可变荷载控制的基本组合,即恒荷载分项系数为1.2；活荷载分项系数为1.3（因楼面活荷载标准值大于4kN/m2）4）材料选用混凝土：采用C30；钢筋：梁中受力钢筋采用HRB400级，其余采用HPB235级钢筋。

42.楼盖的结构平面布置•主梁沿房屋的横向布置，次梁沿纵向布置。

•主梁的跨度为6.9m；次梁的跨度为6m；•主梁每跨内布置两根次梁，其间距为2.3m；•楼盖结构平面布置见图3.25。

56图3.25楼盖结构平面布置图根据构造要求，截面尺寸取定板厚取h=80mm≥1/40l≈2300/40=57.5mm6.0/2.3=2.6，按单向板考虑。

次梁——截面高度应满足：h=(1/18~1/12)l=6000/18~6000/12=(333~500)mm。

考虑到楼面活荷载比较大，取h=450mm ——截面宽度取b=200mm7主梁——截面高度应满足h=(1/15~1/8)l=6900/15~6900/8=(460~862.5)mm取h=650mm ——截面宽度：取b=250mm83.板的设计•板按考虑塑性内力重分布方法计算。

（板的计算要点）（1）荷载恒荷载标准值20mm水泥砂浆面层0.02×20kN/m3=0.4(kN/m2)80mm钢筋混凝土板：0.08×25kN/m3=2.0(kN/m2)20mm板底混合砂浆：0.02×17kN/m3=0.34(kN/m2)g k=2.74kN/m2活荷载标准值q k=8kN/m2910恒荷载设计值：g =1.2×2.74=3.29kN/m 2活荷载设计值：q =1.3×8=10.4kN/m 2总计：g +q =13.69kN/m 2（2）计算简图次梁截面为200×450mm 。

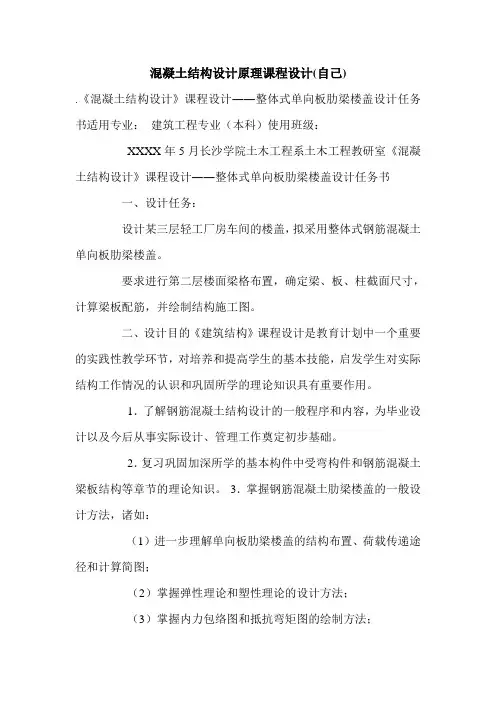

混凝土结构设计原理课程设计(自己).《混凝土结构设计》课程设计――整体式单向板肋梁楼盖设计任务书适用专业：建筑工程专业（本科）使用班级：XXXX年5月长沙学院土木工程系土木工程教研室《混凝土结构设计》课程设计――整体式单向板肋梁楼盖设计任务书一、设计任务：设计某三层轻工厂房车间的楼盖，拟采用整体式钢筋混凝土单向板肋梁楼盖。

要求进行第二层楼面梁格布置，确定梁、板、柱截面尺寸，计算梁板配筋，并绘制结构施工图。

二、设计目的《建筑结构》课程设计是教育计划中一个重要的实践性教学环节，对培养和提高学生的基本技能，启发学生对实际结构工作情况的认识和巩固所学的理论知识具有重要作用。

1．了解钢筋混凝土结构设计的一般程序和内容，为毕业设计以及今后从事实际设计、管理工作奠定初步基础。

2．复习巩固加深所学的基本构件中受弯构件和钢筋混凝土梁板结构等章节的理论知识。

3．掌握钢筋混凝土肋梁楼盖的一般设计方法，诸如：（1）进一步理解单向板肋梁楼盖的结构布置、荷载传递途径和计算简图；（2）掌握弹性理论和塑性理论的设计方法；（3）掌握内力包络图和抵抗弯矩图的绘制方法；（4）了解构造设计的重要性，掌握现浇梁板的有关构造要求；（5）掌握现浇钢筋混凝土结构施工图的表示方法和制图规定；（6）学习书写结构计算书；（7）学习运用规范。

三、设计资料序号①②③④⑤⑥活荷载标准值(kN/mm2)4.55.05.56.06.57.01、结构平面及柱网布置如图所示（楼梯间在此平面外），按不同用途的车间工业楼面活荷载标准值见表1，车间内无侵蚀性介质，柱网尺寸见表二。

每位学生按学号顺序根据表3选取一组数据进行设计。

活荷载标准值表1结构平面及柱网布置图序号LxLy①66005400②66006600③69005700④69006300⑤7XXXX年5月长沙学院土木工程系土木工程教研室《混凝土结构设计》课程设计――整体式单向板肋梁楼盖设计任务书一、设计任务：设计某三层轻工厂房车间的楼盖，拟采用整体式钢筋混凝土单向板肋梁楼盖。

整体式单向板肋梁楼盖计算说明书一设计基础资料我的课程序号是01.我的设计任务是对三类金工车间进行结构设计。

3级水工建筑物的安全级别是II级，安全系数K=1.2。

板内力计算时，板面作用的可变荷载标准值为10KN/；次梁内力计算时，板面作用的可变荷载标准值是8 KN/；主梁内力计算时，板面作用的可变荷载标准值是7KN/。

三类金工车间的横向柱距Lx=6900mm,纵向柱距Ly=6000mm。

可变荷载的荷载分项系数为1.2，永久荷载的荷载分项系数为1.05。

建筑物四周为承重砖墙（370mm），平面定位轴线外侧为250mm,内侧为120mm，中间有钢筋砼柱，截面尺寸350X350。

根据任务书要求，板和次梁的内力按塑性内力重分布方法计算，主梁内力按弹性理论计算，车间内无侵蚀介质，环境类别为二类，板的保护层厚度为25mm，主梁次梁的保护层厚度为35mm。

结构层钢筋砼重度25KN/，水泥砂浆面层重度205KN/，混合砂浆天花抹面层重度175KN/柱、主梁、次梁、受力钢筋采用HRB400钢筋，==360N/，混凝土采用C30，=14.3 N/；板的受力筋采用HRB335，==300 N/，混凝土采用C25，=11.9N/；其他（板的分布筋、梁、柱的箍筋及构造钢筋等）均采用HPB300钢筋，=270N/。

二结构的梁格布置和截面尺寸主梁沿横向布置，跨度为6.9m ；次梁沿横向布置，跨度为6.0m，在每跨主梁内布置两根次梁，板的长跨与短跨之比为2.6 <2.6<3 。

按单向板设计，沿长跨方向应配置足够数量的构造钢筋。

依据《教材》P232次梁的高度与跨度之比为1/18-1/12，次梁截面尺寸初步确定为200mm ×500mm；主梁的高度与跨度的比值为1/15-1/10，主梁截面尺寸初步确定为250mm×600mm；工业厂房楼板的厚度不小于80mm，本文初步确定板厚为90mm。

三板的内力计算及截面设计板按塑性内力重分布的方法计算内力，只需进行正截面承载力的计算。

p钢筋混凝⼟结构设计原理课程设计-整体式单向板肋梁楼盖设计钢筋混凝⼟结构课程设计单向板肋梁楼盖院系：专业年级：学⽣姓名：学号：⽬录⼀、平⾯结构布置-----------------------------------------------（1）⼆、板的设计----------------------------------------------------（5）三、次梁的设计-------------------------------------------------（9）四、主梁的设计-------------------------------------------------（18）五、关于计算书及图纸的⼏点说明----------------------------（24）六、设计总结-------------------------------------------------（27）施⼯图平⾯结构布置图---------------------------------------------图纸1板的配筋图--------------------------------------------------图纸1主梁配筋图---------------------------------------------------图纸1次梁的配筋图------------------------------------------------图纸2主梁内⼒包络图---------------------------------------------附图⼀4０3计算书现浇钢筋混凝⼟单向板肋梁楼盖设计计算书⼀、平⾯结构布置：１、确定主梁的跨度为m .96,次梁的跨度为m 4.5,主梁每跨内布置两根次梁,板的跨度为m 3.2。

楼盖结构布置图如下：4２、荷载计算：取1m 宽板带计算、板厚为100㎜：地板砖地⾯（3/5.60m kN ） m kN /4.015.60=? 100mm 厚钢筋混凝⼟现浇板(3/25m kN =γ) m kN /5.22511.0=?? 板底抹灰（2/255.0m kN ） m kN /255.01255.0=?恒载： m kN g k /405.3=活载： q=3.5 KN/m恒荷载分项系数取1.2；活荷载分项系数取1.3。

《整体式单向板肋梁楼盖设计》课程设计主题：《钢筋混凝土结构》课程设计辅导资料内容：概述混凝土梁板结构主要是由板和梁组成的结构体系，其支承结构体系可为柱或墙体。

它是工业与民用房屋楼盖、屋盖、楼梯及雨篷等广泛采用的结构形式。

此外，它还应用于基础结构（肋梁式筏板基础）、桥梁结构及水工结构等。

因此，研究混凝土梁板结构的设计原理及其构造要求具有普遍意义。

混凝土整体式梁板结构中，若有梁有板称为梁板结构，以此种梁板结构作楼盖时亦称肋梁楼盖（a）。

若有板无梁则称为无梁楼盖或板柱结构（b）。

肋梁楼盖b ）无梁楼这里我们做的课程设计涉及肋梁楼盖。

基本概念阐述：单向板和双向板的概念单向板——荷载由短向板带承受的四边支承板称为单向板，由单向板组成的梁板结构称为单向板梁板结构。

双向板——荷载由两个方向板带共同承受的四边支承板称为双向板。

由双向板组成的梁板结构称为双向板梁板结构。

《规范》规定：当，按单向板计算（荷载主要沿短边方向传递，可忽略荷载沿长边方向21/3l l ≥的传递）；当，按双向板计算（荷载沿长边方向的传递不可忽略）。

21/2l l ≤当时，宜按双向板计算212/3l l <<这里我们做的课程设计涉及单向板。

整体式单向板肋形楼盖课程设计具体内容楼盖设计的步骤：1) 结构布置：确定柱网尺寸，梁格间距。

2) 结构计算：确定计算简图，内力分析及组合，配筋计算。

3) 绘制施工图。

一、单向板肋形楼盖的结构布置单向板肋形楼盖由单向板、次梁和主梁组成。

*单向板肋梁楼盖结构平面布置方案主梁横向布置，次梁纵向布置（图1.3a ）；主梁纵向布置，次梁横向布置（图1.3b）；只布置次梁，不布置主梁（图1.3c）。

*楼盖结构平面布置时应注意的问题梁格布置应力求简单、规整，梁梁贯通，板厚及梁截面尺寸尽可能一致。

要考虑美观的要求，还要考虑尽量使计算方便。

柱网不宜过大，构件的跨度太大或太小均不经济，应控制在合理跨度范围内。

通常板的跨度1.7～2.7m，不宜超过3m；次梁的跨度取4～6m；主梁的跨度取5～8m 。

一、设计资料某工业厂房房屋，层高3.6ｍ，总长25.24ｍ，总宽18.24ｍ，楼盖采用现浇整体式钢筋混凝土肋梁楼盖，楼面活荷载标准值6.0 kN/m2，楼面面层为20㎜厚水泥砂浆面层，15㎜厚混合砂浆天棚抹灰。

梁、板混凝土均采用C20级；主、次梁受力钢筋采用HRB335级钢，其他采用HPB300级钢。

二、结构布置楼盖采用单向板肋梁楼盖方案，其构件尺寸：板厚80㎜，次梁截面为b×h=200㎜×400㎜,主梁截面为b×h=250㎜×600㎜，柱截面为b×h=400㎜×400㎜梁板布置如下图：三、板的计算（板按塑性内力重分布方法计算，取每米宽板带为计算单元）1、荷载20㎜厚水泥砂浆面层：20×0.02＝0.4 kN/m280㎜厚钢筋混凝土板：25×0.08＝2.0 kN/m215㎜厚混合砂浆抹灰：17×0.015＝0.26 kN/m2恒载标准值：ｇk＝0.4＋2.0＋0.26＝2.66 kN/m2活载标准值：ｐk＝6.0 kN/m2a．由可变荷载效应控制的组合：ｑ＝1.2×2.66＋1.3×6.0＝10.99 kN/m2b．由永久荷载效应控制的组合：ｑ＝1.35×2.66＋0.7×1.3×6.0＝9.05 kN/m2每米板宽：ｑ＝10.99 kN/m2、计算简图计算跨度中间跨l0＝l n＝2000－200＝1800㎜边跨l0＝l n＋（h／2）＝2000－120－100＋（80／2）＝1820㎜l0＝l n＋（ａ／2）＝1780＋（120／2）＝1840㎜取l0＝1820㎜跨度差（1820－1800）／2＝1.1％﹤10％故板可按等跨连续板计算内力。

3、内力计算板的弯矩计算如下表：4、配筋计算b＝1000㎜ h＝80㎜ h0＝80－20＝60㎜ f c＝9.6 N/㎜2 f y＝270 N/㎜2正截面强度计算如下表：截面位置 边跨中 第一内支座 中间跨跨中中间跨支座M(kN ·m)3.31﹣3.312.232.23×0.8﹣2.54﹣2.54×0.80.096 0.096 0.065 0.052 0.073 0.0590.1010.101 0.067 0.053 0.076 0.061 0bh A f f ξ=215215 143113162130选用钢筋实配面积（㎜2）251251189189189189注：对于轴线 间板带，其中间支座和中间跨中截面弯矩设计值可折减20％实际配筋：min 196 1.10.24%0.2%45450.18%100080270s t y A f bh f ρρ===>=⨯=⨯=⨯及 符合要求根据计算结果及板的构造要求，画出配筋图，如图所示。

混凝土结构设计课程设计–整体式单向板肋梁楼盖1. 课程设计概述本次课程设计的任务是设计一个混凝土结构的整体式单向板肋梁楼盖。

该楼盖包括两个部分：一层地面的停车场和上方的公寓。

整个楼盖跨度较大，需要考虑选用何种材料和结构形式。

设计任务涉及到多方面的知识，包括荷载计算、结构形式的选择、截面设计等内容。

2. 设计荷载设计荷载是指在设计结构时需要承载的外部荷载，也是本次课程设计的重点之一。

荷载的计算需要考虑多种因素，包括自重、雪荷载、风荷载、人员活载和车辆荷载等。

在本次设计中，我们假设设计地区为中国南方地区，按照国家标准《建筑结构荷载标准》(GB50009-2012)中的规定进行荷载计算。

设计荷载的详细计算过程在此不作过多赘述。

3. 结构形式的选择在本次课程设计中我们选用整体式单向板肋梁结构。

这种结构形式具有结构高度低、选用方便等特点，适用于跨度较大的建筑物。

在选定结构形式之后，我们需要进行截面设计，以确保结构的强度、刚度和稳定性。

4. 截面设计整体式单向板肋梁结构的截面设计涉及到板、肋、梁的尺寸和配筋参数等内容。

在本设计中，为了实现截面的合理设计，我们采用了软件进行结构分析和计算，最终输出设计结果。

具体的设计细节和流程如下。

4.1. 整体式单向板设计板是整体式单向板肋梁结构中的主要构件之一，其设计需要考虑荷载、结构高度等因素。

在本设计中，板厚度选用10cm，混凝土等级为C30，钢筋混凝土板配筋率为0.5%。

4.2. 肋设计肋的设计主要考虑肋高度和肋跨度两个因素。

在本设计中，肋高度选用25cm，肋跨度选用4m。

钢筋混凝土肋配筋率为1.5%。

4.3. 梁设计梁是整体式单向板肋梁结构中的次要构件，其设计主要考虑梁高度和梁跨度。

在本设计中，梁高度选用40cm，梁跨度选用7m。

梁采用双筋矩形截面设计，钢筋混凝土梁配筋率为2%。

5. 梁柱节点设计梁柱节点是指梁与柱之间连接的部分，其设计需要考虑梁、柱的受力情况。

本设计中采用钢筋混凝土柱，柱径选用45cm，钢筋混凝土柱配筋率为2%。

整体现浇肋梁楼盖中的单向板,中间区格摘要：1.引言2.整体现浇肋梁楼盖的概述3.单向板在整体现浇肋梁楼盖中的应用4.中间区格的设计及作用5.单向板和中间区格的结合优势6.结论正文：【引言】在现代建筑结构设计中，楼盖结构的选择与设计至关重要，它直接影响到建筑物的安全、稳定性以及经济性。

在众多楼盖结构中，整体现浇肋梁楼盖因具有很好的承载能力和刚度而广泛应用。

本文将介绍整体现浇肋梁楼盖中的单向板和中间区格设计，分析其优点及在实际工程中的应用。

【整体现浇肋梁楼盖的概述】整体现浇肋梁楼盖是指在施工现场通过连续浇筑的方式形成的楼盖结构。

它主要由梁、肋和楼板三部分组成，其中梁承担着楼板的荷载，肋起到支撑梁和楼板的作用，而楼板则是承载荷载的平面。

整体现浇肋梁楼盖具有结构简单、刚度大、抗震性能好等优点，被广泛应用于各类建筑中。

【单向板在整体现浇肋梁楼盖中的应用】单向板是指在楼盖结构中，楼板上的荷载只能沿一个方向传递。

这种结构形式能够充分发挥混凝土的抗压性能，降低结构的自重，同时减少钢筋的使用量，降低成本。

因此，在整体现浇肋梁楼盖结构中，单向板设计得到了广泛应用。

【中间区格的设计及作用】为了提高整体现浇肋梁楼盖的承载能力和刚度，通常需要在楼盖结构中设置中间区格。

中间区格的设计可以根据实际工程需要采用不同的形式，如矩形、菱形等。

中间区格的作用主要体现在以下几个方面：1.提高楼盖的承载能力：通过设置中间区格，可以使楼盖结构在承受荷载时，楼板上的荷载能够更均匀地传递到梁和肋上，从而提高整体的承载能力。

2.增加刚度：中间区格的设计可以有效增加楼盖的刚度，使得整个结构更加稳定，抗震性能更好。

3.节省材料：通过合理设置中间区格，可以减少钢筋和混凝土的使用量，降低成本。

【单向板和中间区格的结合优势】将单向板和中间区格结合起来，可以充分发挥它们各自的优点，实现整体现浇肋梁楼盖结构的优化。

具体优势表现在以下几个方面：1.提高承载能力和刚度：单向板和中间区格的结合可以更好地传递楼板上的荷载，使得整个结构具有更高的承载能力和刚度。

简述单向板肋梁楼盖的设计步骤单向板肋梁楼盖是一种常见的楼盖结构形式，其设计步骤如下：第一步：确定设计参数在开始设计之前，需要明确一些设计参数，包括建筑物的用途、荷载标准和要求、结构高度和平面布置，以及材料的选择等。

这些参数将直接影响到楼盖的设计和计算。

第二步：确定结构形式和类型根据楼盖的布置和要求，确定肋梁楼盖的结构形式和类型。

单向板肋梁楼盖是由板和肋梁两部分组成的，板由一组横向连续的板组成，肋梁由一组纵向连续的梁组成。

板和肋梁之间通过连接件进行连接。

第三步：确定荷载根据建筑物的用途和荷载标准，确定楼盖所受到的荷载，包括活荷载、恒荷载、风荷载等。

这些荷载将作为设计和计算的依据。

第四步：确定结构方案在上述的参数和要求的基础上，确定楼盖的结构方案。

根据结构的受力特点和要求，可以选择合适的板和肋梁的尺寸，以及连接件的类型和位置。

在确定方案时，需要满足结构的强度、刚度和稳定性的要求。

第五步：进行静力分析进行楼盖的静力分析，计算板和肋梁的内力和变形。

静力分析可以使用各种方法，如等效剪力法、切分面法、有限元法等。

通过分析，可以得到楼盖在荷载作用下的内力和变形情况。

第六步：进行构造设计在进行结构设计时，需要考虑到结构的施工性、机械性能和经济性。

这会涉及到板和肋梁的连接方式、钢筋的布置和尺寸、预应力筋的设置等。

通过合理的构造设计，可以提高楼盖的施工效率和结构的性能。

第七步：进行详图设计在完成结构设计后，进行楼盖的详图设计。

详图设计包括绘制楼盖的平面图和剖面图，并标注结构的尺寸、连接方式和钢筋的布置等。

详图设计是构造和施工的依据，是确保结构顺利施工的重要环节。

第八步：进行施工完成详图设计后，按照设计图纸和施工方案进行楼盖的施工。

施工过程中，需要保证施工质量、安全和进度的要求，同时进行质量检验和验收。

第九步：进行验收和维护完成施工后，对楼盖进行验收，检查结构的完整性和安全性。

并在使用过程中，定期进行维护和检查，确保楼盖的功能和安全性。

单向板肋梁楼盖设计(一)
单向板肋梁楼盖是一种常用的楼板设计，它的特点是使用钢筋混凝土板作为楼盖结构，而在板的底部加装钢筋混凝土肋梁。

这种设计有以下几个优点：
1. 节省构造高度：单向板肋梁楼盖的肋梁高度和板厚度相对较小，因此整个楼盖的构造高度也相对较低，可以节省房屋总高度，提高楼盖的使用空间。

2. 布置简单：肋梁的布置较为简单，因为肋梁一般是沿横向和纵向排列的，且跨度相当，因此不用过多考虑布置难度。

3. 构件结构简单可靠：单向板肋梁楼盖的结构构造比较简单，相比其他设计方案而言，它的工艺性和施工性也更佳可靠。

除了以上的优点外，单向板肋梁楼盖还存在一些缺点：
1. 钢筋混凝土板的强度受限：由于板的底部设置了肋梁，板的底部容易出现混凝土裂缝，导致强度受限，在设计时需要特别注意。

2. 空间限制：肋梁的高度和板厚度相对较小，在进行施工时，需要考虑施工工具的尺寸和空间的限制，否则肋梁的施工很容易出现困难。

3. 横向受力能力较差：单向板肋梁楼盖的纵向刚度比较大，但是横向刚度相对较差，在设计时需要特别注意加强横向受力能力。

总的来说，单向板肋梁楼盖的使用在一定程度上可以提高楼盖的使用
空间和施工效率，但是在具体使用中还需要根据应用场景等因素进行综合考虑。
