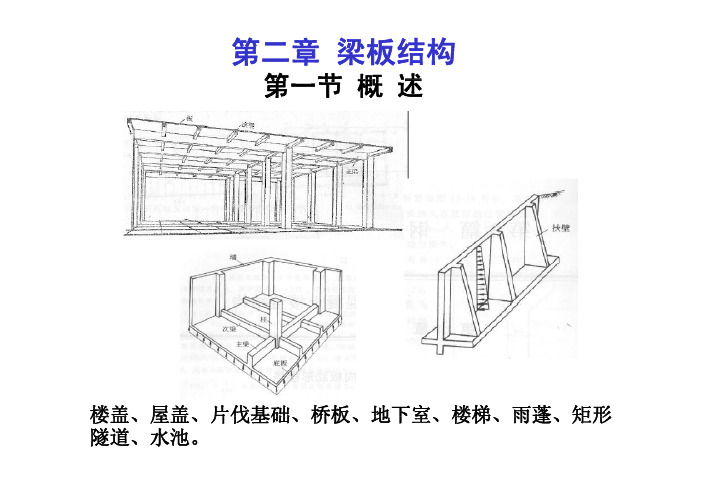

第二章梁板结构第一节概述第节楼盖屋盖片伐基础桥板地下室楼梯雨蓬矩形楼盖、屋盖、片伐基础、桥板、地下室、楼梯、雨蓬、矩形隧道、水池。
1.1 楼盖类型现浇式整体楼盖按施工方法可分：装配式楼盖装配整体式楼盖单向板肋梁楼盖按结构型式可分为：双向板肋梁楼盖井式楼盖无梁楼盖其中现浇整体楼盖整体性好、抗震性强、防水性好，在实际工程中应用较为普遍。
实际工程中应用较为普遍问题：工程中为什么会有不同的梁板结构形式？不同的梁板结构形式受力特点有什么差别？问题：工程中为什么会有不同的梁板结构形式？不同的梁板结构形式受力特点有什么差别？如何建立结构的分析模型？◆若假定EI=EI2，P1/P和P2/P随两1/L1的变化？个方向梁的跨度比L2◆若假定两个方向梁的跨度L=L1，2则P/P和P2/P随两个方向梁的抗弯1刚度比EI/EI2的变化？1单向板与双向板的差别均布荷载下单向板与双向板板面荷载的传递第二节整体式单向肋梁楼盖的内力计算2.1 单向板肋梁楼盖的设计内容一般的设计步骤：H一、结构布置－平面体系、截面尺寸结构布置平面体系截面尺寸H二、确定计算简图H三、内力计算H四、截面计算与构造H五、施工图绘制五施工图绘制一. 结构平面布置1、布置任务合理地确定柱网和梁格，通常是在建筑设计初步方案提出的柱网和承重墙布置基础上进行的。
2、布置原则①满足房屋使用要求;②结构受力合理;③节约材料，降低造价。
3、布置方案常用跨度为（1725①结构布置包括柱网、承重墙、梁和板的布置常用跨度为：单向板：（1.7~2.5）m次梁：（4~6）m主梁：（5~8）m(a)(b)(c)②结构平面布置方案(a) 主梁横向布置(b) 主梁纵向布置(c) 只布置次梁次梁二.确定板、次梁和主梁的结构计算简图1、荷载计算《工程结构荷载与可靠度设计原理》表2-2自重固定设备荷载分类永久荷载（恒载）g ：自重，固定设备；可变荷载（活载）q ：由《建筑结构荷载规范》查例：荷载标准值：教室2.0KN/m 2住宅2.0KN/m 2商场3.5KN/m 2档案室5.0KN/m 2恒荷载×12荷载分项系数：恒荷载×1.2活荷载×1.4(1.3)板、梁荷载的计算单元板、次梁主要承受均布荷载，主梁主要承受由次梁传来的集中荷载。
《整体式单向板肋梁楼盖设计》课程设计主题：《钢筋混凝土结构》课程设计辅导资料内容：概述混凝土梁板结构主要是由板和梁组成的结构体系，其支承结构体系可为柱或墙体。
它是工业与民用房屋楼盖、屋盖、楼梯及雨篷等广泛采用的结构形式。
此外，它还应用于基础结构（肋梁式筏板基础）、桥梁结构及水工结构等。
因此，研究混凝土梁板结构的设计原理及其构造要求具有普遍意义。

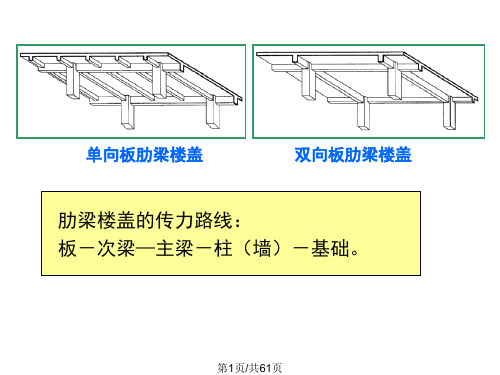

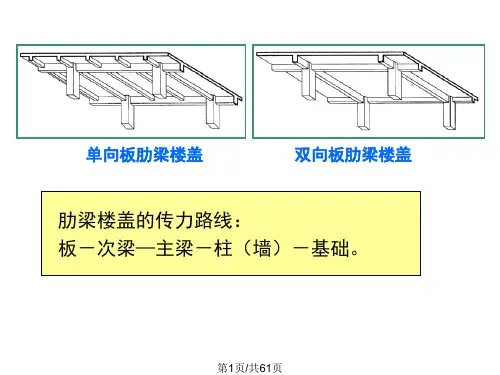

混凝土整体式梁板结构中，若有梁有板称为梁板结构，以此种梁板结构作楼盖时亦称肋梁楼盖（a）。
若有板无梁则称为无梁楼盖或板柱结构（b）。
肋梁楼盖b ）无梁楼这里我们做的课程设计涉及肋梁楼盖。
基本概念阐述：单向板和双向板的概念单向板——荷载由短向板带承受的四边支承板称为单向板，由单向板组成的梁板结构称为单向板梁板结构。
双向板——荷载由两个方向板带共同承受的四边支承板称为双向板。
由双向板组成的梁板结构称为双向板梁板结构。
《规范》规定：当，按单向板计算（荷载主要沿短边方向传递，可忽略荷载沿长边方向21/3l l ≥的传递）；当，按双向板计算（荷载沿长边方向的传递不可忽略）。
21/2l l ≤当时，宜按双向板计算212/3l l <<这里我们做的课程设计涉及单向板。
整体式单向板肋形楼盖课程设计具体内容楼盖设计的步骤：1) 结构布置：确定柱网尺寸，梁格间距。
2) 结构计算：确定计算简图，内力分析及组合，配筋计算。
3) 绘制施工图。
一、单向板肋形楼盖的结构布置单向板肋形楼盖由单向板、次梁和主梁组成。
*单向板肋梁楼盖结构平面布置方案主梁横向布置，次梁纵向布置（图1.3a ）；主梁纵向布置，次梁横向布置（图1.3b）；只布置次梁，不布置主梁（图1.3c）。
*楼盖结构平面布置时应注意的问题梁格布置应力求简单、规整，梁梁贯通，板厚及梁截面尺寸尽可能一致。
要考虑美观的要求，还要考虑尽量使计算方便。
柱网不宜过大，构件的跨度太大或太小均不经济，应控制在合理跨度范围内。
通常板的跨度1.7～2.7m，不宜超过3m；次梁的跨度取4～6m；主梁的跨度取5～8m 。

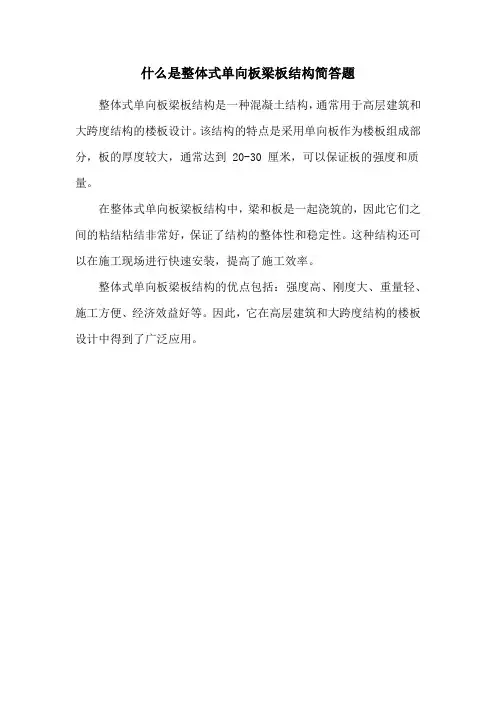

什么是整体式单向板梁板结构简答题
整体式单向板梁板结构是一种混凝土结构，通常用于高层建筑和大跨度结构的楼板设计。
该结构的特点是采用单向板作为楼板组成部分，板的厚度较大，通常达到 20-30 厘米，可以保证板的强度和质量。
在整体式单向板梁板结构中，梁和板是一起浇筑的，因此它们之间的粘结粘结非常好，保证了结构的整体性和稳定性。
这种结构还可以在施工现场进行快速安装，提高了施工效率。
整体式单向板梁板结构的优点包括：强度高、刚度大、重量轻、施工方便、经济效益好等。
因此，它在高层建筑和大跨度结构的楼板设计中得到了广泛应用。
