例题——整体式单向板肋梁楼盖设计1.设计资料某多层仓库的平面柱网布置如图3.24所示。
楼盖拟采用整体式钢筋混凝土结构。
23图3.24楼盖平面柱网布置1)楼面构造层做法:20mm厚水泥砂浆面层;20mm厚混合砂浆板底抹灰。
2)楼面活荷载:均布活荷载标准值为8kN/m23)荷载效应组合仅考虑由可变荷载控制的基本组合,即恒荷载分项系数为1.2;活荷载分项系数为1.3(因楼面活荷载标准值大于4kN/m2)4)材料选用混凝土:采用C30;钢筋:梁中受力钢筋采用HRB400级,其余采用HPB235级钢筋。
42.楼盖的结构平面布置•主梁沿房屋的横向布置,次梁沿纵向布置。
•主梁的跨度为6.9m;次梁的跨度为6m;•主梁每跨内布置两根次梁,其间距为2.3m;•楼盖结构平面布置见图3.25。
56图3.25楼盖结构平面布置图根据构造要求,截面尺寸取定板厚取h=80mm≥1/40l≈2300/40=57.5mm6.0/2.3=2.6,按单向板考虑。
次梁——截面高度应满足:h=(1/18~1/12)l=6000/18~6000/12=(333~500)mm。
考虑到楼面活荷载比较大,取h=450mm ——截面宽度取b=200mm7主梁——截面高度应满足h=(1/15~1/8)l=6900/15~6900/8=(460~862.5)mm取h=650mm ——截面宽度:取b=250mm83.板的设计•板按考虑塑性内力重分布方法计算。
(板的计算要点)(1)荷载恒荷载标准值20mm水泥砂浆面层0.02×20kN/m3=0.4(kN/m2)80mm钢筋混凝土板:0.08×25kN/m3=2.0(kN/m2)20mm板底混合砂浆:0.02×17kN/m3=0.34(kN/m2)g k=2.74kN/m2活荷载标准值q k=8kN/m2910恒荷载设计值:g =1.2×2.74=3.29kN/m 2活荷载设计值:q =1.3×8=10.4kN/m 2总计:g +q =13.69kN/m 2(2)计算简图次梁截面为200×450mm 。
单向板肋梁楼盖设计
单向板肋梁楼盖是一种常见的楼盖结构设计,适用于较大跨度的建筑物。
它的设计原理是利用混凝土中的预应力钢筋进行支撑和加固,使楼盖具有较大的承载能力和稳定性。
以下是单向板肋梁楼盖设计的一般步骤:
1. 结构分析:首先需要进行楼盖的结构分析,包括受力分析、荷载计算和梁板的尺寸设计等。
这一步是确定整个结构设计的基础。
2. 梁设计:根据楼盖的跨度和荷载要求,设计并计算出适当的梁的尺寸。
梁的设计包括选择适当的材料(如钢筋和混凝土)和计算梁的截面尺寸、受力和开孔等。
3. 板设计:根据楼盖的荷载要求,设计并计算出适当的板的尺寸。
板的设计包括选择适当的材料(如钢筋和混凝土)和计算板的厚度、受力区域和开孔等。
4. 预应力设计:对梁和板进行预应力设计,通过预应力钢筋的张拉和锚固,使结构体系具有更好的抗弯强度和承载能力。
预应力设计需要根据具体的结构要求和施工条件进行合理设计。
5. 连接设计:根据梁和板的相互连接情况,设计连接件和连接方式,确保梁板之间的稳固性和承载能力。
6. 施工和监控:按照设计方案进行施工,并在施工过程中进行质量控制和质量监控,确保楼盖的结构安全可靠。
需要注意的是,以上步骤仅为一般步骤,具体的设计还需考虑实际项目的要求和条件,并进行详细的计算和分析。
此外,设计过程中还应考虑到施工的可行性和经济性,确保设计方案的实施性和效果。

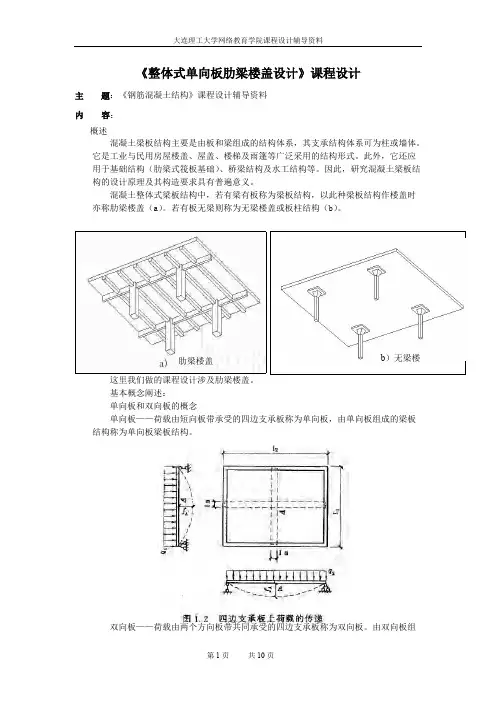

《整体式单向板肋梁楼盖设计》课程设计主题:《钢筋混凝土结构》课程设计辅导资料内容:概述混凝土梁板结构主要是由板和梁组成的结构体系,其支承结构体系可为柱或墙体。
它是工业与民用房屋楼盖、屋盖、楼梯及雨篷等广泛采用的结构形式。
此外,它还应用于基础结构(肋梁式筏板基础)、桥梁结构及水工结构等。
因此,研究混凝土梁板结构的设计原理及其构造要求具有普遍意义。
混凝土整体式梁板结构中,若有梁有板称为梁板结构,以此种梁板结构作楼盖时亦称肋梁楼盖(a)。
若有板无梁则称为无梁楼盖或板柱结构(b)。
肋梁楼盖b )无梁楼这里我们做的课程设计涉及肋梁楼盖。
基本概念阐述:单向板和双向板的概念单向板——荷载由短向板带承受的四边支承板称为单向板,由单向板组成的梁板结构称为单向板梁板结构。
双向板——荷载由两个方向板带共同承受的四边支承板称为双向板。
由双向板组成的梁板结构称为双向板梁板结构。
《规范》规定:当,按单向板计算(荷载主要沿短边方向传递,可忽略荷载沿长边方向21/3l l ≥的传递);当,按双向板计算(荷载沿长边方向的传递不可忽略)。
21/2l l ≤当时,宜按双向板计算212/3l l <<这里我们做的课程设计涉及单向板。
整体式单向板肋形楼盖课程设计具体内容楼盖设计的步骤:1) 结构布置:确定柱网尺寸,梁格间距。
2) 结构计算:确定计算简图,内力分析及组合,配筋计算。
3) 绘制施工图。
一、单向板肋形楼盖的结构布置单向板肋形楼盖由单向板、次梁和主梁组成。
*单向板肋梁楼盖结构平面布置方案主梁横向布置,次梁纵向布置(图1.3a );主梁纵向布置,次梁横向布置(图1.3b);只布置次梁,不布置主梁(图1.3c)。
*楼盖结构平面布置时应注意的问题梁格布置应力求简单、规整,梁梁贯通,板厚及梁截面尺寸尽可能一致。
要考虑美观的要求,还要考虑尽量使计算方便。
柱网不宜过大,构件的跨度太大或太小均不经济,应控制在合理跨度范围内。
通常板的跨度1.7~2.7m,不宜超过3m;次梁的跨度取4~6m;主梁的跨度取5~8m 。

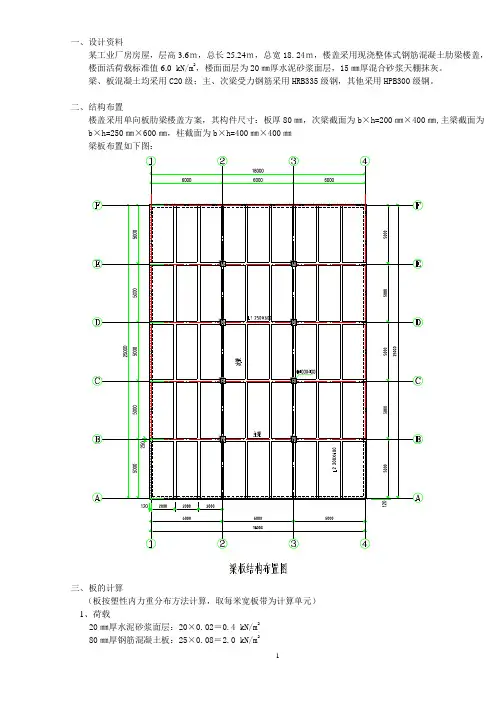

一、设计资料某工业厂房房屋,层高3.6m,总长25.24m,总宽18.24m,楼盖采用现浇整体式钢筋混凝土肋梁楼盖,楼面活荷载标准值6.0 kN/m2,楼面面层为20㎜厚水泥砂浆面层,15㎜厚混合砂浆天棚抹灰。
梁、板混凝土均采用C20级;主、次梁受力钢筋采用HRB335级钢,其他采用HPB300级钢。
二、结构布置楼盖采用单向板肋梁楼盖方案,其构件尺寸:板厚80㎜,次梁截面为b×h=200㎜×400㎜,主梁截面为b×h=250㎜×600㎜,柱截面为b×h=400㎜×400㎜梁板布置如下图:三、板的计算(板按塑性内力重分布方法计算,取每米宽板带为计算单元)1、荷载20㎜厚水泥砂浆面层:20×0.02=0.4 kN/m280㎜厚钢筋混凝土板:25×0.08=2.0 kN/m215㎜厚混合砂浆抹灰:17×0.015=0.26 kN/m2恒载标准值:gk=0.4+2.0+0.26=2.66 kN/m2活载标准值:pk=6.0 kN/m2a.由可变荷载效应控制的组合:q=1.2×2.66+1.3×6.0=10.99 kN/m2b.由永久荷载效应控制的组合:q=1.35×2.66+0.7×1.3×6.0=9.05 kN/m2每米板宽:q=10.99 kN/m2、计算简图计算跨度中间跨l0=l n=2000-200=1800㎜边跨l0=l n+(h/2)=2000-120-100+(80/2)=1820㎜l0=l n+(a/2)=1780+(120/2)=1840㎜取l0=1820㎜跨度差(1820-1800)/2=1.1%﹤10%故板可按等跨连续板计算内力。
3、内力计算板的弯矩计算如下表:4、配筋计算b=1000㎜ h=80㎜ h0=80-20=60㎜ f c=9.6 N/㎜2 f y=270 N/㎜2正截面强度计算如下表:截面位置 边跨中 第一内支座 中间跨跨中中间跨支座M(kN ·m)3.31﹣3.312.232.23×0.8﹣2.54﹣2.54×0.80.096 0.096 0.065 0.052 0.073 0.0590.1010.101 0.067 0.053 0.076 0.061 0bh A f f ξ=215215 143113162130选用钢筋实配面积(㎜2)251251189189189189注:对于轴线 间板带,其中间支座和中间跨中截面弯矩设计值可折减20%实际配筋:min 196 1.10.24%0.2%45450.18%100080270s t y A f bh f ρρ===>=⨯=⨯=⨯及 符合要求根据计算结果及板的构造要求,画出配筋图,如图所示。
混凝土结构设计课程设计–整体式单向板肋梁楼盖1. 课程设计概述本次课程设计的任务是设计一个混凝土结构的整体式单向板肋梁楼盖。
该楼盖包括两个部分:一层地面的停车场和上方的公寓。
整个楼盖跨度较大,需要考虑选用何种材料和结构形式。
设计任务涉及到多方面的知识,包括荷载计算、结构形式的选择、截面设计等内容。
2. 设计荷载设计荷载是指在设计结构时需要承载的外部荷载,也是本次课程设计的重点之一。
荷载的计算需要考虑多种因素,包括自重、雪荷载、风荷载、人员活载和车辆荷载等。
在本次设计中,我们假设设计地区为中国南方地区,按照国家标准《建筑结构荷载标准》(GB50009-2012)中的规定进行荷载计算。
设计荷载的详细计算过程在此不作过多赘述。
3. 结构形式的选择在本次课程设计中我们选用整体式单向板肋梁结构。
这种结构形式具有结构高度低、选用方便等特点,适用于跨度较大的建筑物。
在选定结构形式之后,我们需要进行截面设计,以确保结构的强度、刚度和稳定性。
4. 截面设计整体式单向板肋梁结构的截面设计涉及到板、肋、梁的尺寸和配筋参数等内容。
在本设计中,为了实现截面的合理设计,我们采用了软件进行结构分析和计算,最终输出设计结果。
具体的设计细节和流程如下。
4.1. 整体式单向板设计板是整体式单向板肋梁结构中的主要构件之一,其设计需要考虑荷载、结构高度等因素。
在本设计中,板厚度选用10cm,混凝土等级为C30,钢筋混凝土板配筋率为0.5%。
4.2. 肋设计肋的设计主要考虑肋高度和肋跨度两个因素。
在本设计中,肋高度选用25cm,肋跨度选用4m。
钢筋混凝土肋配筋率为1.5%。
4.3. 梁设计梁是整体式单向板肋梁结构中的次要构件,其设计主要考虑梁高度和梁跨度。
在本设计中,梁高度选用40cm,梁跨度选用7m。
梁采用双筋矩形截面设计,钢筋混凝土梁配筋率为2%。
5. 梁柱节点设计梁柱节点是指梁与柱之间连接的部分,其设计需要考虑梁、柱的受力情况。
本设计中采用钢筋混凝土柱,柱径选用45cm,钢筋混凝土柱配筋率为2%。

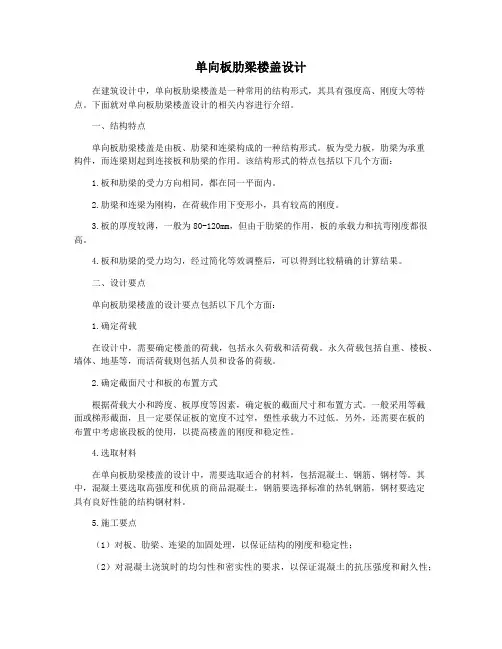

单向板肋梁楼盖设计在建筑设计中,单向板肋梁楼盖是一种常用的结构形式,其具有强度高、刚度大等特点。
下面就对单向板肋梁楼盖设计的相关内容进行介绍。
一、结构特点单向板肋梁楼盖是由板、肋梁和连梁构成的一种结构形式。
板为受力板,肋梁为承重构件,而连梁则起到连接板和肋梁的作用。
该结构形式的特点包括以下几个方面:1.板和肋梁的受力方向相同,都在同一平面内。
2.肋梁和连梁为刚构,在荷载作用下变形小,具有较高的刚度。
3.板的厚度较薄,一般为80-120mm,但由于肋梁的作用,板的承载力和抗弯刚度都很高。
4.板和肋梁的受力均匀,经过简化等效调整后,可以得到比较精确的计算结果。
二、设计要点单向板肋梁楼盖的设计要点包括以下几个方面:1.确定荷载在设计中,需要确定楼盖的荷载,包括永久荷载和活荷载。
永久荷载包括自重、楼板、墙体、地基等,而活荷载则包括人员和设备的荷载。
2.确定截面尺寸和板的布置方式根据荷载大小和跨度、板厚度等因素,确定板的截面尺寸和布置方式。
一般采用等截面或梯形截面,且一定要保证板的宽度不过窄,塑性承载力不过低。
另外,还需要在板的布置中考虑嵌段板的使用,以提高楼盖的刚度和稳定性。
4.选取材料在单向板肋梁楼盖的设计中,需要选取适合的材料,包括混凝土、钢筋、钢材等。
其中,混凝土要选取高强度和优质的商品混凝土,钢筋要选择标准的热轧钢筋,钢材要选定具有良好性能的结构钢材料。
5.施工要点(1)对板、肋梁、连梁的加固处理,以保证结构的刚度和稳定性;(2)对混凝土浇筑时的均匀性和密实性的要求,以保证混凝土的抗压强度和耐久性;(3)对焊接、螺栓等连接方式的合理选用,以保证连接的强度和稳定性;(4)对墙体、地基等的支撑要求,以保证楼盖的整体稳定性。
三、设计案例设计一座楼高为35m、跨度为12m的单向板肋梁楼盖,荷载包括自重、楼板、墙体和人员活荷载。
根据设计要求,可以得到楼盖的板厚度为120mm,材料为标号为C50的商品混凝土,肋梁采用T形截面,高度为350mm,底宽为250mm,材料同样采用标号为C50的商品混凝土。
简述单向板肋梁楼盖的设计步骤。
单向板肋梁楼盖是一种常用的结构形式,其设计步骤如下:1.确定设计准则:确定设计准则,包括荷载标准、楼盖受力性质、使用要求等。
2.分析结构荷载:根据建筑楼层、用途、场地条件等,分析结构受到的荷载情况,包括活荷载、恒荷载、风荷载等。
根据这些荷载数据进行结构分析。
3.确定结构形式:根据建筑楼层、间距、净高等因素,确定单向板肋梁楼盖作为结构形式。
这种结构形式一般适用于大空间、大跨度的建筑。
4.进行结构计算:根据荷载和结构形式,进行结构计算。
计算中需要考虑楼盖的整体稳定性、梁柱承载力、板肋的强度等因素。
计算过程一般需要借助计算机分析软件进行。
5.设计梁柱:根据结构计算结果,设计楼盖的梁柱。
梁柱需要满足承受荷载的要求,保证结构的稳定性和安全性。
梁柱的设计也需要考虑构造节点的连接方式和施工工艺。
6.设计板肋:根据结构计算结果,设计楼盖的板肋。
板肋需要满足承受荷载和变形限值的要求。
设计中需要考虑板肋的尺寸、厚度、材料等。
7.考虑施工工艺:在设计过程中需要考虑施工的可行性和工艺要求。
例如考虑板肋的制作和安装、梁柱的预制和安装等。
8.绘制施工图纸:完成结构设计后,需要绘制详细的施工图纸。
图纸中包括结构平面图、剖面图、节点连接图等,以便施工人员进行施工操作。
9.完善设计文件:整理设计计算过程和结果,形成完整的设计文件。
设计文件包括设计说明、设计计算书、图纸等。
10.施工阶段的跟踪:设计人员还需要在施工阶段对工地进行跟踪和检查,确保结构按照设计要求和构造规范施工。
如有必要,还需参与施工过程中的问题解决和技术指导。

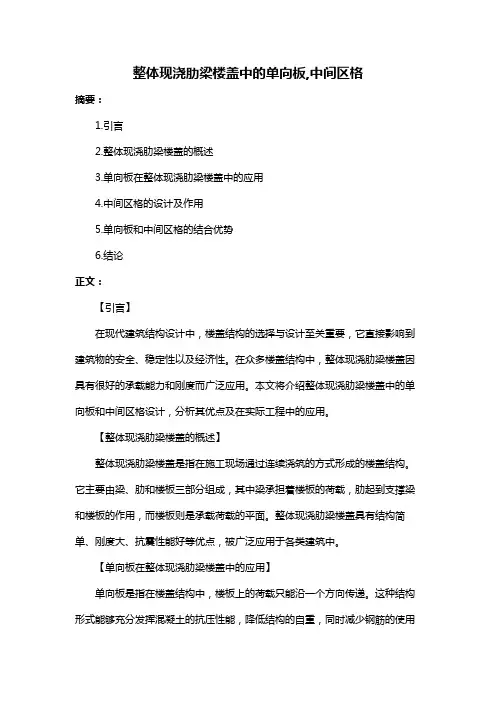

整体现浇肋梁楼盖中的单向板,中间区格摘要:1.引言2.整体现浇肋梁楼盖的概述3.单向板在整体现浇肋梁楼盖中的应用4.中间区格的设计及作用5.单向板和中间区格的结合优势6.结论正文:【引言】在现代建筑结构设计中,楼盖结构的选择与设计至关重要,它直接影响到建筑物的安全、稳定性以及经济性。
在众多楼盖结构中,整体现浇肋梁楼盖因具有很好的承载能力和刚度而广泛应用。
本文将介绍整体现浇肋梁楼盖中的单向板和中间区格设计,分析其优点及在实际工程中的应用。
【整体现浇肋梁楼盖的概述】整体现浇肋梁楼盖是指在施工现场通过连续浇筑的方式形成的楼盖结构。
它主要由梁、肋和楼板三部分组成,其中梁承担着楼板的荷载,肋起到支撑梁和楼板的作用,而楼板则是承载荷载的平面。
整体现浇肋梁楼盖具有结构简单、刚度大、抗震性能好等优点,被广泛应用于各类建筑中。
【单向板在整体现浇肋梁楼盖中的应用】单向板是指在楼盖结构中,楼板上的荷载只能沿一个方向传递。
这种结构形式能够充分发挥混凝土的抗压性能,降低结构的自重,同时减少钢筋的使用量,降低成本。
因此,在整体现浇肋梁楼盖结构中,单向板设计得到了广泛应用。
【中间区格的设计及作用】为了提高整体现浇肋梁楼盖的承载能力和刚度,通常需要在楼盖结构中设置中间区格。
中间区格的设计可以根据实际工程需要采用不同的形式,如矩形、菱形等。
中间区格的作用主要体现在以下几个方面:1.提高楼盖的承载能力:通过设置中间区格,可以使楼盖结构在承受荷载时,楼板上的荷载能够更均匀地传递到梁和肋上,从而提高整体的承载能力。
2.增加刚度:中间区格的设计可以有效增加楼盖的刚度,使得整个结构更加稳定,抗震性能更好。
3.节省材料:通过合理设置中间区格,可以减少钢筋和混凝土的使用量,降低成本。
【单向板和中间区格的结合优势】将单向板和中间区格结合起来,可以充分发挥它们各自的优点,实现整体现浇肋梁楼盖结构的优化。
具体优势表现在以下几个方面:1.提高承载能力和刚度:单向板和中间区格的结合可以更好地传递楼板上的荷载,使得整个结构具有更高的承载能力和刚度。
简述单向板肋梁楼盖的设计步骤单向板肋梁楼盖是一种常见的楼盖结构形式,其设计步骤如下:第一步:确定设计参数在开始设计之前,需要明确一些设计参数,包括建筑物的用途、荷载标准和要求、结构高度和平面布置,以及材料的选择等。
这些参数将直接影响到楼盖的设计和计算。
第二步:确定结构形式和类型根据楼盖的布置和要求,确定肋梁楼盖的结构形式和类型。
单向板肋梁楼盖是由板和肋梁两部分组成的,板由一组横向连续的板组成,肋梁由一组纵向连续的梁组成。
板和肋梁之间通过连接件进行连接。
第三步:确定荷载根据建筑物的用途和荷载标准,确定楼盖所受到的荷载,包括活荷载、恒荷载、风荷载等。
这些荷载将作为设计和计算的依据。
第四步:确定结构方案在上述的参数和要求的基础上,确定楼盖的结构方案。
根据结构的受力特点和要求,可以选择合适的板和肋梁的尺寸,以及连接件的类型和位置。
在确定方案时,需要满足结构的强度、刚度和稳定性的要求。
第五步:进行静力分析进行楼盖的静力分析,计算板和肋梁的内力和变形。
静力分析可以使用各种方法,如等效剪力法、切分面法、有限元法等。
通过分析,可以得到楼盖在荷载作用下的内力和变形情况。
第六步:进行构造设计在进行结构设计时,需要考虑到结构的施工性、机械性能和经济性。
这会涉及到板和肋梁的连接方式、钢筋的布置和尺寸、预应力筋的设置等。
通过合理的构造设计,可以提高楼盖的施工效率和结构的性能。
第七步:进行详图设计在完成结构设计后,进行楼盖的详图设计。
详图设计包括绘制楼盖的平面图和剖面图,并标注结构的尺寸、连接方式和钢筋的布置等。
详图设计是构造和施工的依据,是确保结构顺利施工的重要环节。
第八步:进行施工完成详图设计后,按照设计图纸和施工方案进行楼盖的施工。
施工过程中,需要保证施工质量、安全和进度的要求,同时进行质量检验和验收。
第九步:进行验收和维护完成施工后,对楼盖进行验收,检查结构的完整性和安全性。
并在使用过程中,定期进行维护和检查,确保楼盖的功能和安全性。
简述单向板肋梁楼盖的设计步骤介绍在建筑结构设计中,楼板是连接各个楼层的重要组成部分。
针对不同的设计需求,可以选择不同类型的楼板结构。
单向板肋梁楼盖是一种常见的楼板结构,它具有较好的承载能力和刚度,适用于多种建筑项目。
本文将简述单向板肋梁楼盖的设计步骤,包括荷载和受力分析、斜截肋梁设计、板厚设计等内容。
荷载和受力分析1.确定设计荷载:根据建筑用途和标准规范,确定楼板需要承受的荷载,包括活荷载和恒荷载。
活荷载可根据建筑用途和标准规范选择相应的设计值,恒荷载可根据楼板本身重量和附加设备确定。
2.计算受力:根据楼板支承条件和荷载分布,计算出楼板在不同位置和方向的受力情况。
常见的受力分析方法包括手算和有限元分析。
斜截肋梁设计1.梁高确定:根据楼板荷载和跨度,初步确定肋梁的高度。
为了保证楼板的平整度和施工方便,梁高一般不应小于楼板厚度的1/30。
2.确定肋梁间距:根据楼板的附加设备和布置需求,确定肋梁的间距。
间距一般应在800mm到2000mm之间。
3.肋梁厚度计算:根据楼板的受力情况和肋梁间距,计算出肋梁的最小厚度。
一般情况下,肋梁的厚度不应小于楼板厚度的1/12,以保证肋梁的刚度和承载能力。
板厚设计1.初步确定板厚:根据楼板跨度和受力情况,初步确定楼板的厚度。
根据经验值,单向板肋梁楼盖的楼板厚度一般在100mm到120mm之间。
2.承载力校核:根据楼板的跨度、荷载和材料的强度特性,进行板厚的承载力校核。
板厚应满足荷载和弯曲矩的要求。
钢筋布置和配筋设计1.计算钢筋数量:根据楼板的跨度、荷载和材料的强度特性,计算出需要布置的钢筋数量。
受控制布置条件的限制,钢筋数量一般在每平方米0.2kg到0.3kg之间。
2.确定主筋和箍筋布置:根据楼板受力情况,确定主筋和箍筋的布置方式。
主筋通常布置在正压区域,箍筋布置在负压区域。
3.配筋设计:根据楼板受力情况和规范要求,进行钢筋的配筋计算和设计。
楼板施工及验收1.楼板施工:根据设计图纸和施工要求,进行楼板的施工。
XXXX大学工程技术学院本科生课程设计题目:整体式单向板肋梁楼板结构设计专业:土木工程 _________年级:土木1111 _________学号:__________________________学生:__________________________指导教师:_______________________完成日期: 2014 年06月15日内容摘要按结构形式,楼盖可分为单向板肋梁楼盖、双向板肋梁楼盖、井式楼盖、密肋楼盖和无梁楼盖(又称板柱结构)。
本文以整体式单向板肋梁楼板结构设计为研究方向,以混凝土结构的相关理论为依据,结合现场施工工艺,对混凝土结构的应用现状及发展前景进行阐述,并根据设计题目给出的整体式单向板肋梁楼盖设计实例对结构平面进行计算并做出初步设计图,然后对结构的板、次梁、主梁进行合理化分析、设计。
最后,详细深入的分析了混凝土结构的施工常见问题与质量通病,并结合混凝土结构施工中常见的质量通病问题及工程实例经验,全面的阐述了有关质量问题的解决方法。
关键词:混凝土结构;截面有效高度;配筋计算;建筑施工质量内容摘要.................................................................. I...引言.. (1)1混凝土结构的应用及前景 (2)1.1混凝土结构应用现状 (2)1.2混凝土结构的发展前景 (2)2整体式单向板肋梁楼盖设计实例 (3)2.1基本设计资料 (3)2.2结构平面布置,板、次梁、主梁截面尺寸选定 (4)2.3板的设计 (5)2.4次梁的设计 (7)2.5主梁的设计 (10)3 混凝土结构施工中常见的质量通病 (16)3.1混凝土结构质量的重要性 (16)3.2常见的建筑施工质量通病 (16)参考文献 (19)近年来,我国在混凝土基本理论与设计方法、结构可靠度和荷载分析、工业化建筑体系、结构抗震与有限元分析方法以及现代化测试技术等方面的研究也取得了很多新的成果,某些方面已达到或接近国际先进水平。
混凝土结构的设计和研究向更完善更科学的方向发展。
随着科技的发展和社会的进步,新型混凝土结构也处于进一步开发和完善阶段。
钢筋混凝土肋梁楼盖是混凝土结构常用的构件类型。
混凝土楼盖按施工方法可分为现浇整体式、装配式和装配整体式楼盖。
现浇整体式楼盖因混凝土现场浇注,故具有整体性好,适应性强,防水性好的优点,它的缺点是模板耗用量多,施工现场作业量大,施工进度受到限制。
随着施工技术的不断革新和多次重复使用的工具式模板的推广,整体现浇式楼盖结构的应用有日益增多的趋势。
装配式钢筋混凝土楼盖,楼板采用钢筋混凝土预制构件,便于工业化生产,在多层民用建筑和厂房中应用较广。
但是这种楼面整体性、抗震性、防水性较差,不便于开设孔洞,因此对于高层建筑及有抗震要求的建筑以及使用上要求防水和开设洞口的楼面,均不宜采用。
本设计介绍了混凝土结构的概念,对其体系、发展现状及存在问题进行了探讨,并阐明了发展趋势。
通过对整体式单向板肋梁楼板设计,使所学的理论知识和设计方法可以运用于具体的设计实践中,提高专业设计能力及创造性思维能力,使所学知识能够融会贯通,提高解决实际问题能力。
1混凝土结构的应用及前景1.1混凝土结构应用现状混凝土结构约有150年的历史。
与钢、木和砌体结构相比,由于它在物理性能、材料来源以及工程造价等方面有许多优点,所以发展速度很快,应用也很广泛。
我国是采用混凝土结构最多的国家,在高层建筑和多层框架中大多采用混凝土结构。
在多层住宅中也广泛应用了混凝土一砌体结构结构;电视塔、水塔、水池、冷却塔、烟囱、贮罐、筒仓等构筑物中也普遍采用了钢筋混凝土和预应力混凝土结构。
此外,在大跨度的公共建筑和工业建筑中也广泛采用混凝土结构。
1.2混凝土结构的发展前景钢筋混凝土结构发展的同时,也暴露出了它的一系列缺点。
混凝土结构自重大是一个最大的缺点之一,自重大也带来地震力大。
国内外均在大力研究轻质、高强混凝土以减轻混凝土的自重。
故混凝土结构轻质化是一个重要的发展方向。
现浇钢筋混凝土空心楼盖应用技术填补了传统结构各项功能的不足,且大大降低了工程的综合造价。
随着高强度钢筋、高强高性能混凝土以及高性能外加剂和混合材料的研制使用,高强高性能混凝土的应用范围不断扩大,刚纤维混凝土和聚合物混凝土的研究和应用有了很大的发展。
还有轻质混凝土、加气混凝土、陶粒混凝土以及利用工业废渣的“绿色混凝土”,不但改善了混凝土的性能,而且对节能和保护环境具有重要的意义。
此外防射线、耐磨、耐腐蚀、防渗透、保温等特殊需要的混凝土以及智能型混凝土及其结构也正在研究中。
混凝土结构的应用范围也在不断地扩大,已从工业与民用建筑、交通设施、水利水电建筑和基础工程扩大到了近海工程、海底建筑、地下建筑、核电站安全壳等领域,甚至已开始构思和实验用于月面建筑。
随着轻质高强材料的使用,在大跨度、高层建筑中的混凝土结构越来越多,混凝土结构的应用将更加广泛,更加丰富多彩。
2整体式单向板肋梁楼盖设计实例2.1基本设计资料1、工程概况某厂房,设计使用年限为50年,采用砖混结构,楼盖要求采用整体式单向板肋梁楼盖。
墙厚370mm,柱为钢筋混凝土柱,截面尺寸为400mm 400mm。
2、设计资料(1)楼板平面尺寸为19.8m 33m,如下图所示:皿I-:moo图2.1楼板平面图(2)楼盖做法详图及荷载钢箭哉弱二理挠桩用即IP耳爲吕计聚无施抹底… ' - . ■ ■ . . ■ . ■ . 4…. "« - > 8 - ■ . ■ - ■ - ■ . ■ . ■ . ■ - ! - ■.SWfO■ _ ■ . ■ . ■ _ - . ■ _ 81 . - . ! _. - - ■ _ - . "“ ■ - . !_ ■ … ■ _ ■ _ ■' . ■.图2.2 楼盖做法详图2 cESCO楼面均布活荷载标准值为:7kN/m楼面面层用20mm厚水泥砂浆抹面,20kN/mi,板底及梁用20mn厚混合砂浆天棚抹底,l7kN/ m3楼盖自重即为钢筋混凝土容重,25KN /m3④恒载分项系数1.2;活荷载分项系数为1.3 (因工业厂房楼盖楼面活荷载标2准值大于4kN/m)⑤材料选用混凝土:C25钢筋:梁中受力纵筋采用HRB33歐钢筋;板内及梁内的其它钢筋可以采用HPB235级。
2.2结构平面布置,板、次梁、主梁截面尺寸选定确定主梁跨度为6.6m,次梁的跨度为6.6m主梁每跨内布置两根次梁,板的跨度为 2.2m。
图2.3楼盖平面布置图按跨高比条件,要求板厚h 2200/30 73mm,对工业建筑的楼盖板,要求h 70mm,取板厚h 100mm。
次梁截面高度应满足h l /18 ~ l /12 367 ~ 550mm,考虑到楼面可变荷载比较大,取h 500mm。
截面宽度取为b 200mm。
主梁的截面高度应满足 h 1/15 ~ 1/10 6600/15 ~ 6600/10 440~ 660mm ,取h 650mm 。
截面宽度取为b 300mm 。
柱的截面尺寸 b h 400mm 400mm2.3 板的设计(1 )荷载计算 板的永久荷载标准值20mm 水泥砂浆面层: 100mm 钢筋混凝土板: 20mm 板底混合砂浆:(2 )计算简图按塑性内力重分布设计。
次梁截面为 200mm 500mm ,现浇板在墙上的支承长度为 a 120mm ,板的计算跨度:边跨 1。
1 I n h/2 2200 120 100 50 2030 1.025J 2029.5mm ,取边跨计算跨度为2030mm 中间跨 l 02 l n 2200200 2000mm图2.4 板的实际结构图因跨度相差小于10%可按等跨连续板计算。
取1m 宽板带作为计算单元,计算简图如图20.02 20 0.4 kN/m20.1 25 2.5 kN/m小计板的可变荷载标准值3.24 kN/m 27.0 kN/m 2永久荷载分项系数取 1.2 ;因楼面可变荷载标准值大于 4 kN/m 2,所以可变荷载分项系数取1.3。
于是板的恒荷载设计值 活荷载设计值荷载总设计值:3.24 1.2 3.89 kN/m q 7 1.39.1 kN/m 2g q 12.99 kN/m 2,近似取为 g q 13 kN/m2501202200g+q=13.0KN/m考虑拱作用界门弯矩的折减。
由表可查得板的弯矩系数 m,板的弯矩设计值计算过程见表2.6。
2.6截面位置 1边跨跨中B离端第一支座2中间跨跨中C中间支座弯矩系数 m1/11-1/111/16-1/14计算跨度|0(m)l 01 =2.03l 01 =2.03102 =2.0〔02 =2.02Mm(g q)l 。
(kN.m)13.0 X 2.03 X 2.03/11=4.87-13.0 X 2.03 X 2.03/11=-4.8713.0 X 2.0 2.0/16=3.25-13.02.02.0/14=-3.71(4板厚100mm , C25混凝土,板的最小厚度 c 15mm ,实际取20mm 。
假定纵向钢筋直 径d 为10mm ,则截面有效高度h 0 h c d /2100 20 10/2 75mm ;板宽2b 1000mm 。
C25 混 凝土, 1 1.0, fc 11.9N/mm ; HPB 235 钢 筋,f y 210N/mm 2对轴线②~⑤间的板带,考虑起拱作用,其跨内2截面和支座C 截面的弯矩设计值可折减 20% 为了方便,近似对钢筋面积折减20%板配筋计算过程见表 2.7。
截面位置 1 B 2 C 弯矩设计值(KN.m)4.87-4.873.25-3.71sM/( 1f c bh 2)0.073 0.073 0.049 0.0572.5所(3)弯矩设计值2.4次梁的设计(1)荷载设计值永久荷载设计值板传来永久何载 3.89 2.2 8.56KN/m次梁自重0.20 0.50-0.10 . 25 1.2 2.4KN/m次梁粉刷 2 0.02 0.50 0.10 17 1.2 0.33KN/m 小计g 11.29KN/m活荷载设计值q 9.1 2.2 20.02KN/m何载总设计值g q 31.31KN/m(2 )计算简图按塑性内力重分布设计。
主梁截面为300mm 650mm。
次梁在墙上支承长度为a 240mm,计算跨度:边跨l01l n a/2 6600 120 300/2 120 6450mm中间跨l02l n6600 300 6300mm图2.8 次梁的实际结构因跨度相差小于10%可按等跨连续梁计算。
次梁的计算简图如图 2.9所示。
g+q=31. 31KN/m图2.9 次梁的计算简图(3 )弯矩设计值和剪力设计值计算由表可分别查得弯矩系数和m和剪力系数v,次梁的弯矩设计值和剪力设计值见表2.10 和 2.11 。
