景观设计各阶段图纸审查要点

设计研发部各阶段图纸审查要点
2012年9月
1、设计图纸文件的审核流程：
①、设计单位应提前（在正式出图前）将全套施工图电子版发集团主管设计工程师，集团设计工程师应组织专业工程师及时会审，并提出书面意见。

②、设计单位按集团意见修改后，正式出图，并统一将设计施工图提交项目部，项目部应及时通知集团设计工程师并送一套正式施工图给集团会审；
③、项目部应及时对监理、施工单位发放施工图，确定图纸会审时间，未经图纸会审不得施工。

④、项目部应提前邀请集团设计工程师、设计院等相关人员参加图纸会审；
⑤、按施工图会审要求进行会审，取得会审意见后方可组织实施；
2、设计图纸的审核内容
①、规划设计图纸审核要点（详见附件一《规划设计图纸审核要点》）
②、方案设计图纸审核要点（详见附件二《方案设计图纸审核要点》）
③、初步设计图纸审核要点（详见附件三《初步设计图纸审核要点》）
④、施工图纸审核要点（详见附件四《施工图纸审核要点》）
...。

最全面的景观设计施工图复习要点以下景观施工图审查要点是在总结万科以往景观工程设计施工经验教训的基础上，结合国家相关设计规范提炼而成，从硬景观设计、种植设计、水电设计等方面进行了细化。

【硬景观设计】一、总体设计要求一、防火要求总图中应设计好消防车的消防车道和高架面，注意人车分流；高层建筑周围或沿建筑的两条长边应设置环形消防通道；消防车最小转弯半径：高层12m，多层9m。

消防通道最小宽度：攀爬面6m，其他地方4m，可做成隐蔽的消防通道。

消防车道坡度：上升面≯1 %，其他地方≯7 %。

消防车道与建筑物的距离应为≮ 5m。

2.流线型设计住宅的出入口应当设置人车分流专用通道；动、静态交通组织合理，通达性好，不影响生活。

商住楼的居民大堂与人流量大的商业服务空间相邻时，商业楼的货运出入口应设在地下室或与大堂入口相反的方向布置，以避免人流与货流交汇，减少交通安全隐患。

3.无障碍设计应考虑无障碍设计，每个内容应符合规范或业主的认可。

4. 安全考虑水景和游泳池的边界是否有护栏或绿化，平台关键边缘的护栏是否符合规范和安全要求（高度应在1050mm以上）。

汀步\小桥两米内水深不得超过500mm，否则应设置栏杆，栏杆高度应在1050mm以上。

5、住宅区道路宽度6.道路和绿地的最大坡度2.总图设计图1、图纸目录中的图纸名称和图号应准确无误。

2. 总体设计说明应包括（但不限于）以下内容：项目概况、设计依据、基本要求、土建施工说明、灌溉给排水工程说明、电气工程说明、种植工程说明等杂项。

三、总平面图的关键要求使用的底图是建筑规划的最终总平面图，各种建筑的地面部分都已经画好了，位置和尺寸都准确。

图纸应涵盖整个设计范围，不得遗漏或遗漏图纸。

图纸应包括所有设计的硬景观，尺寸与大图一致，位置准确。

正确的指南针和刻度。

道路等必须符合法规等的要求。

4. 索引平面图底图是最终正确的景观平面图。

所有硬景观都有大标注，没有缺失标记。

硬景观索引没有重复，索引号与对应的索引明细号相同。

景观工程方案设计文件审查要点一、前言景观工程方案设计文件是景观工程施工的基础，其质量直接关系到工程的实施效果。

因此，在审查景观工程方案设计文件时，需要对其进行全面、细致的审查，确保设计符合相关规范要求，能够满足工程建设的需要。

本文将对景观工程方案设计文件审查的要点进行详细的介绍。

二、审查内容1.设计依据审查时需要确保设计文件中的各项设计依据齐全、正确。

其中包括项目建设规划、国家、行业、地方的相关规范标准、工程技术规范、设计规范、通用要求等。

2.工程概况需要审查工程概况表，包括工程名称、项目地点、工程概况、主要工程范围等内容，以了解工程的整体情况。

3.设计内容审查设计文件中的设计内容是否符合实际工程需要，是否满足建设标准要求。

需要审查的内容包括：景观设计的主要内容及设计原则、景观元素的概念、功能和形式、景观材料的选择和使用等。

4.设计图纸审查设计图纸是否齐全、准确、清晰。

需要审查的图纸包括：工程地形图、工程平面布置、工程剖面图、景观构筑物图、植物配置图等。

审查时要特别看重图纸中的尺寸标注、标高标注、线型线色、符号规范等。

5.配套设施审查景观设计文件中的配套设施是否合理、完善。

需要审查的内容包括：照明设施、雕塑和装饰物、休闲设施、绿化设施等。

6.土方工程审查土方工程设计的合理性和可行性。

需要审查的内容包括：平整度、草坪和植植植绿化地径流、排水、渗水和物理性质等。

7.工程量与预算审查工程量清单和预算文件的合理性。

需要审查的内容包括：工程量标准、费用标准、工程量和费用计算等。

8.环境保护审查景观设计方案中是否有环境保护措施。

包括对环境保护的法规和标准的遵守情况、对生态环境的保护措施等。

9.安全防护审查景观设计中是否考虑了安全防护的措施。

包括对人员、设备和资产安全的保护措施。

10.施工图设计要点审查景观施工图设计中是否考虑到施工的实际情况，是否设计合理。

包括对图纸的审查和评审。

11.其他要点审查还需要考虑其他相关要点，如设计人员资质、方案可行性、方案的创新性和实用性等。

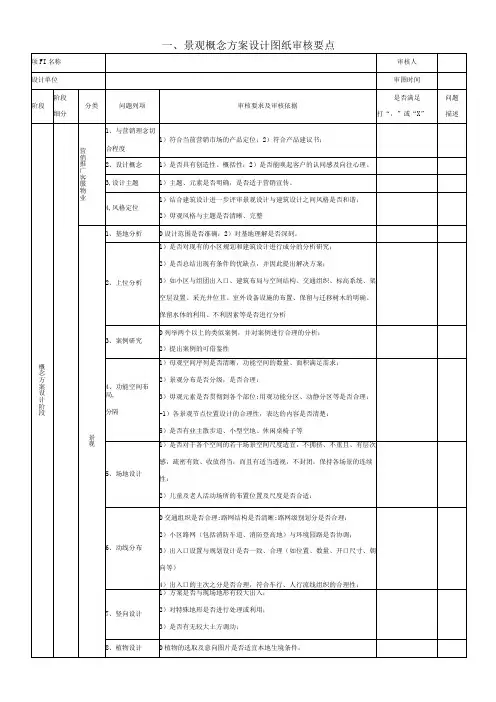

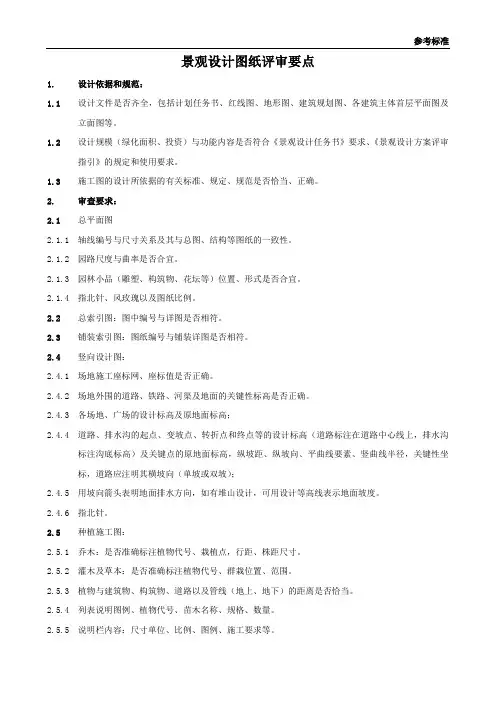

景观设计图纸评审要点1.设计依据和规范：1.1设计文件是否齐全，包括计划任务书、红线图、地形图、建筑规划图、各建筑主体首层平面图及立面图等。

1.2设计规模（绿化面积、投资）与功能内容是否符合《景观设计任务书》要求、《景观设计方案评审指引》的规定和使用要求。

1.3施工图的设计所依据的有关标准、规定、规范是否恰当、正确。

2.审查要求：2.1总平面图2.1.1轴线编号与尺寸关系及其与总图、结构等图纸的一致性。

2.1.2园路尺度与曲率是否合宜。

2.1.3园林小品（雕塑、构筑物、花坛等）位置、形式是否合宜。

2.1.4指北针、风玫瑰以及图纸比例。

2.2总索引图：图中编号与详图是否相符。

2.3铺装索引图：图纸编号与铺装详图是否相符。

2.4竖向设计图：2.4.1场地施工座标网、座标值是否正确。

2.4.2场地外围的道路、铁路、河渠及地面的关键性标高是否正确。

2.4.3各场地、广场的设计标高及原地面标高；2.4.4道路、排水沟的起点、变坡点、转折点和终点等的设计标高（道路标注在道路中心线上，排水沟标注沟底标高）及关键点的原地面标高，纵坡距、纵坡向、平曲线要素、竖曲线半径，关键性坐标，道路应注明其横坡向（单坡或双坡）；2.4.5用坡向箭头表明地面排水方向，如有堆山设计，可用设计等高线表示地面坡度。

2.4.6指北针。

2.5种植施工图：2.5.1乔木：是否准确标注植物代号、栽植点，行距、株距尺寸。

2.5.2灌木及草本：是否准确标注植物代号、群栽位置、范围。

2.5.3植物与建筑物、构筑物、道路以及管线（地上、地下）的距离是否恰当。

2.5.4列表说明图例、植物代号、苗木名称、规格、数量。

2.5.5说明栏内容：尺寸单位、比例、图例、施工要求等。

2.6详图：2.6.1图中编号与大样图是否相符。

2.6.2平、立、剖面图是否一致。

2.6.3构筑物的墙、梁、柱的材料、厚度、对应关系，及与结构图的一致性。

2.6.4种植池、驳岸或护坡、挡土墙等构筑物的顶部和底部的设计标高是否合适。

景观施工图设计成果审查要点编号：项目名称：净用地面积：总建筑面积：容积率：目标单方成本：预计单方售价：填表人：日期：方案评审评价角度主要评价项目评价标准简评是否总图1、道路最大纵坡8%；自行车专用道路最大纵坡5%以内；人1.与周边道路、地形现状相接顺畅。

行道纵坡不宜大于%；如有特殊情况车行道不大于11%。

2.对土方平衡的考虑最优。

2、应详细表达建筑正负零标高、一层所有室内地坪标高、3.排水方式合理。

所有建筑出口标高，车库坡道及旁边剪力墙标高，人行出口竖向 4.对人行和车行的考虑合理周到。

平台标高，通风口完成面标高，地库顶板标高，室外楼梯最5.无交叉点的道路每 10 米需有控制点标高。

6.下口标高（需与园林场地标高接平），结构柱下口标高（需标注所有标高点之间的排水横坡、纵坡坡度及坡向（横坡≥ 1%，纵坡≥ 5‰）。

低于园林场地标高）。

3、应详细表达放坡控制线或控制点起始和结束位置。

1.色彩、质感、图案变化等设计合理。

1、重点区域选择高档材质，次要区域需考虑对成本的控制2.儿童区、老人区的铺地尽可能采用质地较软的材2、车行区域铺装材质的厚度需强化，可采用 30mm厚的石材；材质料。

3.以本地材料为主，经济合理，有主次、突出重点地面装饰面材需有标准大样和与其他材料相连接的接点大样。

一般人行区域可以采用20mm厚石材；一般压顶区域可采用50mm厚石材。

3、减少对铁艺、木材的使用。

铁艺最好采用成熟的工业产品，剩余部分铁艺必须严格按规范的防锈处理工艺流程来进行防锈处理。

4、其他详《居住区环境景观设计导则（试行稿）》——路面分类及适用场地。

1.清晰反映出园路中心线和建筑的距离关系。

放线图做到所有直线端点有坐标点，所有弧线段有圆心坐标定位能准确定位出园中各景观节点的具体位置。

及端点坐标。

2.索引清晰、准确1.充分考虑绿化给水口的服务半径。

给水总图2.充分考虑拖布池的合理布置。

1、市政压力利用状况，给水分区合理2、消火栓分区合理，消防级别正确。

景观施工图审图标准上海景瑞地产（集团）股份有限公司集团规划设计部年月日目录一、说明二、施工图设计审查1说明1.1目的针对项目景观施工图阶段设计图纸的要点审查，加强对景观设计相关要点的监控，确保达到控制出图质量的目的。

1.2适用范围用于景瑞集团内部相关部门内部审图控制标准。

适用于集团景观施工图阶段成果的要点审核。

1.3术语和定义景观设计：对建筑外部环境进行绿化、铺装、小品、标识、户外部品摆设等的设计。

审图：审核图纸是否满足了相关的规定、当地规范、与业主的约定等。

审查图纸中存在的错漏与疑点，要求设计方进行更正、加注或说明。

2施工图设计审查概述：依据项目设计任务书要求，针对项目风格、样式、工程做法、成本、地域等特点，审查项目景观施工图文件中设计说明、总图、绿化、铺装、小品、标识、户外部品摆设等各个内容。

2.1出图标准审查2.1.1审查图纸规格。

施工图阶段，总图应采用A0或A1号图幅，其它主要采用A2或A3号图幅。

2.1.2审查图纸内容和排布，是否按照甲方在扩初或施工图工作阶段中所规定的执行。

2.2设计说明审查2.2.1审查设计说明中是否出现与我司标准构造做法等技术标准相违背的内容。

2.2.2本子项工程的景观概况：项目名称、建设地点、建设单位、设计规模及技术指标，包含景观设计面积、硬地面积、绿化面积、水景面积等指标。

2.2.3本子项工程相对标高与总图绝对标高的相互关系、设计标注单位。

2.2.4特殊要求的作法说明：如金属、木的防锈防腐等。

2.2.5景石、电气、给排水、背景音乐、室外园林家具等说明。

2.3景观总图审查2.3.1审查景观总图与建筑总图是否相符，名称标注是否完全（底层平面、车位数量、消防道及消防登高面、地库采光井及楼梯口、小区入口及围墙位置等）。

2.3.2审查其总图设计应包含竖向设计图、放样定位图，应明确反映场地主要控制点的高程及定位（与建筑总图相符）、道路变坡点标高及纵坡坡度、场地及园路的找坡及排水口，特别是与建筑入口及周边交接处标高设计，是否有倒灌水现象。

园林绿化景观工程方案审查1、项目名称：园林绿化景观工程2、建设地点：XX市XX区3、建设单位：XX园林绿化集团4、设计单位：XX设计院5、施工单位：XX建筑工程有限公司6、项目概要：本项目旨在对XX市XX区进行园林绿化景观工程改造，通过合理规划和设计，打造一个宜居宜游的城市绿地，提升市民的生活品质和城市形象。

二、审查要点1、规划设计是否符合城市绿化相关标准和规范要求2、植物配置是否符合当地气候特点和植被生态环境3、绿化景观施工工艺是否符合相关技术标准和质量要求4、景观工程的可持续性和维护管理方案是否全面有效5、项目的安全、节能、环保等方面的考虑是否充分三、规划设计审查1、项目规划设计首先要符合国家和地方规定的城市绿化标准和要求，包括绿地面积、绿化率、绿地分布等方面的规划要求，还要充分考虑周边环境和用地利用情况，确保设计方案的可行性和合理性。

2、植物配置要符合当地气候特点和植被生态环境，应根据当地的气候特点和土壤条件，合理配置各种绿植，保证植物的生长健康，增加景观效果，提升环境质量。

3、绿化景观施工工艺要符合相关技术标准和质量要求，应严格按照设计方案进行施工，保证景观效果的实现和工程质量的稳定。

4、景观工程的可持续性和维护管理方案要全面有效，要考虑到后期维护的成本和周期，确保景观效果长期保持，并提出合理的维护管理方案，同时对可能出现的问题提出解决措施。

5、项目的安全、节能、环保等方面的考虑要充分，对安全隐患和环境污染等问题要提前预防和解决，确保工程施工和使用过程中的安全和环保问题。

四、审查结论根据以上审查要点，园林绿化景观工程方案符合城市绿化相关标准和规范要求，植物配置充分考虑了当地气候特点和植被生态环境，绿化景观施工工艺符合相关技术标准和质量要求，景观工程的可持续性和维护管理方案全面有效，并且考虑了项目的安全、节能、环保等方面的要求。

因此，本项目的规划设计方案可以得到通过，并且可以进行进一步的实施。
