施工图会审要点一、总图1.布置是否合理，对生产（使用）、安全、环保、消防、施工等方面有无不利影响；2.场地内及附近可能影响施工范围内的建、构筑物基础、地下管线（水、电、气、通风等）应在图中标明，至少应予以说明；3.上、下水、电气、通风、电视、煤气、道路来龙去脉（交接发点坐标及标高）应标注清楚，并与相关专业图纸核对有无出入；4.场地内与场地外围的城市道路标高是否衔接，是否合理，道路、场地、排水等结构及坡度应明确；5.对周边如有高差较大的挖（填）边坡，应有可靠的边坡防护设施；6.总平面图与施工图的几何尺寸、平面位置、标高等是否一致；7.建筑轮廓线与规划红线的关系，是否有建筑地下室或者雨棚等伸出建筑红线的情况发生，同时考虑基础开挖是否存在超越红线的情况发生；8.总图设计是否有必要的详图设计(比如道路横断面、路面结构，反映管线上下、左右尺寸关系的剖面图，以及挡土墙、护坡排水沟、广场、活动场地、停车场、花坛绿地等详图，场地的排水、场地内道路与城市道路的关系，给施工带来困难，也无法保证总图的合理性)；9.几个设计单位共同设计的图纸相互间有无矛盾，专业图纸之间、平立剖面图之间有无矛盾，标注有无遗漏；10.基础类型和基础处理方法是否合理、经济，图中的基础类型能否安全实现；11.工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理；12.水、暖、电图与土建图是否来自同一版本，图中轴线、墙中线、柱中线等是否统一；13.建筑功能设计是否合理（厨房、卫生间与其他部位的标高处理是否合理；室内管道、布置是否影响使用、灯具位置是否合理；各类门、窗开启方向是否合理，门、窗类型是否适用，大小是否合理；楼梯踏步宽度和高度是否合理）；14.特殊部位处理是否符合国家有关的强制性规定（各类栏杆高度、公用通道的洞口尺寸等）。
二、土建专业图纸会审要点1.建筑图纸会审要点（1）总说明1）设计说明和图纸是否齐全；2）设计上采用的新产品、新材料、新设备、新工艺、新技术在施工技术、机具和物资供应上有无困难，如采用新型的结构、构件则有无充分的理论及实践依据且能否保证安全可靠；3）建筑概述是否准确，重点察看建筑物防火等级、屋面及地下室防水等级等影响质量及验收的指标是否合理和完整；4）装饰做法表达是否完整（比如：是否有各种材料做法一览表+各部位装修材料一览表），各房间用途及做法是否表述清楚，装饰装修做法区域划分是否明确；5）门窗表是否表述清楚，尤其是组合窗（非标准窗）情况（对一些组合窗、非标准窗表示不清楚，对组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚，如组合窗面积过大，请注明要经有资质的门窗生产厂家设计方可，还有对门窗性能如安全、防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明）；6）建筑材料表述属否完整、准确，是否对施工做法进行合理说明，是否与节能计算中材料一致等；7）对墙体、预留洞口、管道井的封堵有无特殊说明；8）对于幕墙（含玻璃、金属、石材）工程、特殊屋面（金属、玻璃、膜结构等）、需二次设计和装修的工程是否作了说明，是否合理。
施工图审查要点（1-总图专业）
1
依据：经办人：时间：年月日
施工图审查要点（2-建筑专业）
2
3
4
5
6
7
依据：经办人：时间：年月日
施工图审查要点（3-结构专业）
8
9
10
11
12
依据：经办人：时间：年月日
13
施工图审查要点（4-电气专业）
14
15
16
17
18
施工图审查要点（5-给排水专业）
19
20
21
依据：经办人：时间：年月日
22
施工图审查要点（6-暖通空调专业）
23
24
依据：经办人：时间：年月日
25
施工图审查要点（7-弱电专业）
26
依据：经办人：时间：年月日
27
施工图审查要点（8-建筑节能专业）
28
依据：经办人：时间：年月日
29
施工图审查要点（9-幕墙专业）
30
31
32
依据：经办人：时间：年月日
33
施工图审查要点（10-室外景观专业）
34
35
依据：经办人：时间：年月日
36
施工图审查要点（11-装修专业）
37
依据：经办人：时间：年月日
38
施工图审查要点（12-市政管线综合专业）
40。
施工图设计文件审查服务方案及各专业审查要点：1）确认设计文件的内容和深度基本符合国家和地方有关规范和法规的要求。
2）确认结构设计安全可靠，符合国家有关法律、法规和强制性标准，不损害公共安全和公众利益。
3）确定设计执行现行法律、法规和国家工程建设标准强制性条文情况。
4）确定审查执行和应用现行工程建设标准中涉及安全和公众利益的条文情况。
5）确定设计文件是否符合政府相关规划设计要求。
6）我公司建立了完善的技术管理制度和健全的质量保证体系，每一个项目的审查均严格按照管理制度、质保体系执行，确保每个项目的施工图设计文件审查质量。
7）我公司拟组成有丰富的施工图审查经验的并由建设厅核准备案的审查师参与施工图审查审查项目组，确保本项目的施工图审查质量。
8）我公司接受委托后，按合同条款要求，根据业主工作计划安排及施工图设计进度完成相关工作内容，保证质量，保证工期，包括提交审查意见、出审查报告。
通过施工图审查，杜绝、纠正设计文件中违反国家强制性标准和强制性条文情况，保证工程项目的安全可靠性，经济合理性，基建程序合法性和项目科技进步性。
9）为承担本项目我公司拟投入一批足够的能完满地完成任务的设备。
10）施工图审查是一项专业化、领域化很强的工作，对专业人员的水平有较高的要求，所以专业人员的配备是重中之重。
我公司安排具有25年以上勘察设计工作并具有管理经验的教授级高级工程师组成专家团队，主持本项目的施工图审查工作。
各专业审查要点1）勘察专业A、勘察报告的编制应符合《岩土工程勘察报告编制标准》和《建筑与市政工程勘察文件编制深度规定》等规范规定要求B强制性条文：《工程建设强制性条文》中有关勘察和地基基础方面的强制性条文是否严格执行。
C 相关责任及签章：勘察单位的资格是否具备；勘察文件《包括勘察报告、独立完成的专题报告及试验报告等）公章是否有效，勘察文件单位责任人、勘察项目责任人以及各类图表、原始记录人签章是否齐全、有效。
D勘察任务委托书：委托的勘察任务是否明确；勘察文件是否满足任务委托要求。

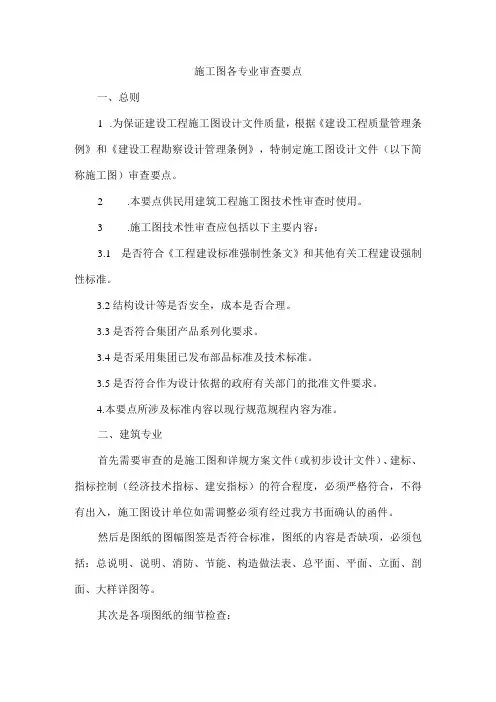

施工图各专业审查要点一、总则1.为保证建设工程施工图设计文件质量，根据《建设工程质量管理条例》和《建设工程勘察设计管理条例》，特制定施工图设计文件（以下简称施工图）审查要点。
2.本要点供民用建筑工程施工图技术性审查时使用。
3.施工图技术性审查应包括以下主要内容：3.1是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。
3.2结构设计等是否安全，成本是否合理。
3.3是否符合集团产品系列化要求。
3.4是否采用集团已发布部品标准及技术标准。
3.5是否符合作为设计依据的政府有关部门的批准文件要求。
4.本要点所涉及标准内容以现行规范规程内容为准。
二、建筑专业首先需要审查的是施工图和详规方案文件（或初步设计文件）、建标、指标控制（经济技术指标、建安指标）的符合程度，必须严格符合，不得有出入，施工图设计单位如需调整必须有经过我方书面确认的函件。
然后是图纸的图幅图签是否符合标准，图纸的内容是否缺项，必须包括：总说明、说明、消防、节能、构造做法表、总平面、平面、立面、剖面、大样详图等。
其次是各项图纸的细节检查：1总平面图1.1建筑总尺寸及后退红线尺寸是否齐全准确。
室内外标高是否齐全准确。
建筑间距是否标注齐全准确并符合规范。
消防登高面、消防车道的宽度及高度、转弯半径及回车场尺寸是否符合消防规范要求。
道路、绿化、场地、挡土墙、排水方向及坡度等是否表示清楚。
2.主要平面纵横柱网，承重墙的轴线号及尺寸是否齐全、准确。
与结构及设备专业有关图纸是否一致。
内隔墙定位尺寸和厚度，门窗洞口定位尺寸、宽度尺寸是否齐全、准确。
构造柱是否标注明确。
与结构专业图纸是否一致。
门窗编号、门的开启方向是否准确、合理，并与门窗表核对无误。
与电气专业图纸是否一致。
防火分区、防火墙、防火门的设置是否符合防火规范；疏散楼梯、袋形走道等设计是否符合防火规范。
与通风专业图纸是否一致。
室内外地面标高、各层标高、不同楼地面高差的标高是否齐全、准确。
施工图设计文件审查服务方案及各专业审查要点施工图设计文件审查服务方案及各专业审查要点：1.确认设计文件符合规范和法规要求，包括国家和地方相关规定。
2.确认结构设计符合国家法律、法规和强制性标准，不会损害公共安全和公众利益。
3.确认设计文件执行现行法律、法规和国家工程建设标准强制性条文情况。
4.确认审查执行和应用现行工程建设标准中涉及安全和公众利益的条文情况。
5.确认设计文件符合政府相关规划设计要求。
6.我们公司有完善的技术管理制度和质量保证体系，严格按照管理制度、质保体系执行每个项目的审查，确保审查质量。
7.我们公司将组成审查团队，由建设厅核准备案的审查师参与，确保施工图审查质量。
8.我们将按照合同要求，根据业主工作计划和施工图设计进度完成审查工作，保证质量和工期，包括提交审查意见和出审查报告。
通过审查，纠正设计文件中违反国家强制性标准和强制性条文情况，确保工程项目安全可靠、经济合理、基建程序合法和科技进步。
9.我们将投入足够的设备，以完满地完成任务。
10.施工图审查是一项专业化、领域化的工作，对专业人员的水平有很高的要求。
我们将安排具有25年以上勘察设计工作并具有管理经验的教授级高级工程师组成专家团队，主持本项目的施工图审查工作。
各专业审查要点：1.勘察专业A。
勘察报告的编制应符合《岩土工程勘察报告编制标准》和《建筑与市政工程勘察文件编制深度规定》等规范规定要求。
B。
是否严格执行《工程建设强制性条文》中有关勘察和地基基础方面的强制性条文。
C。
勘察单位的资格是否具备，勘察文件公章是否有效，勘察文件单位责任人、勘察项目责任人以及各类图表、原始记录人签章是否齐全、有效。
D。
委托的勘察任务是否明确，勘察文件是否满足任务委托要求。
E。
是否满足勘察文件深度规定的要求。
F。
拟建工程概述是否明确，如位置、拟建建筑物高度、层数（地上、地下）、结构与基础形式、基础埋深等，勘探点高程及座标引测依据是否明确。
G。
勘察工作的目的、任务与要求在进行勘察工作时，需要明确勘察的目的、任务和要求是否明确。
工程施工图审查要点是什么一、总体布局方案审查1. 审查建筑总平面布局是否符合设计要求，建筑功能及使用要求是否合理布局；2. 审查建筑建筑高度、体量、方向、层数、空间布局等是否符合设计图纸；3. 审查建筑物的地面、地下建筑物的布局是否符合设计要求；4. 审查建筑与周边环境的关系是否协调，与相邻建筑的距离是否符合规范；5. 审查建筑结构的布局是否合理，是否满足强地震区地区构造抗力要求；6. 审查设备、管道、电气等管线布局是否符合设计图纸。
二、建筑结构审查1. 审查建筑结构设计是否符合相关规范标准，是否满足荷载要求；2. 审查结构材料、构件的选择是否合理，是否符合设计要求；3. 审查建筑结构整体稳定性、承载性是否满足设计要求；4. 审查结构节点和连接处的处理是否符合规范要求；5. 审查混凝土结构的配筋是否符合规范要求；6. 审查钢结构的连接焊接是否符合规范要求；7. 审查基础的设计是否满足地基承载要求。
三、建筑设备审查1. 审查建筑设备的选型是否符合设计要求，是否达到节能、环保要求；2. 审查管道、空调、通风等系统布局是否合理，设备连接是否符合规范；3. 审查设备的安装位置是否符合规范规定，设备与建筑结构的连接是否牢固；4. 审查电气设备的接线、配电方案是否满足用电要求，是否符合电气规范要求；5. 审查消防设备的布局是否符合消防要求，消防通道、疏散通道是否合理配置。
四、施工工艺审查1. 审查施工单位施工工艺和施工方法是否符合施工图纸要求；2. 审查施工工序和施工流程是否合理、安全、有效；3. 审查施工单位施工材料和施工设备是否符合标准，施工合同和要求；4. 审查施工单位的人员资质、施工证书是否齐全、合法；5. 审查施工单位施工现场的安全措施是否充分，施工现场卫生是否良好；6. 审查施工单位的施工进度计划和施工质量控制措施是否合理有效。
五、施工图纸审查1. 审查施工图纸的编制是否符合规范要求，是否完整、清晰；2. 审查施工图纸的工程量计算是否准确，材料规格、配筋、尺寸是否符合设计要求；3. 审查施工图纸的文字说明、符号标识是否清晰、统一；4. 审查施工图纸的图面比例是否准确，图面的形成是否规范；5. 审查施工图纸的版本控制、签章盖章、备案等程序是否合规。
建筑图纸会审9大专业、134个图纸核查要点汇总图纸会审是使项目管理人员及施工单位充分了解设计意图和技术要求，明确质量控制的重点和难点，同时解决图纸中存在的问题，消除可能存在的错漏碰缺等，以确保工程质量，使项目质量、安全、工期、成本能够得到更好的控制。
一、职责图纸会审在开工前进行，在图纸发放到各相关单位后一周内进行会审。
图纸会审由设计部、工程部、成本部、监理单位、施工单位等参加，主要解决施工工艺及图纸错漏上的问题，由监理单位主持。
会审结束后，主持部门应形成《图纸会审纪要》，《图纸会审纪要》由到会的各单位审核无误后签字盖章确认，图纸会审纪要经相关各方签字盖章后及时发放到各相关单位，各单位要将图纸中变更的内容用签字笔标注到图纸相应变更的位置以便施工时参照，《图纸会审纪要》作为设计补充文件及有效的结算文件。
二、图纸审核内容1、施工图纸会审及技术交底由项目工程部组织，监理单位主持，设计部、成本部及施工总承包单位参加。
设计人员交底，交代设计意图、重要及关键部位，采用的新技术、新结构、新材料、新工艺和新设备等的作法、要求、达到的质量标准，然后由各单位提出问题进行会审。
2、工程部、设计部对图纸核查工程部、设计部必须对各专业图纸认真核查。
目的是达到了解设计意图，熟悉施工图纸，发现其中可能存在的问题，以便在设计技术交底和图纸会审时提出，并加以解决，确保施工顺利。
3、各相关部门及单位图纸核查各相关部门及单位在核查施工图的基础上，将施工图中出现的错、漏、碰、缺等问题在图纸会审中提出，由设计单位解决；施工总包单位在收到施工图设计文件后，应对图纸进行全面细致的审查（如地基处理是否合理，建筑与结构构造是否合理，各专业设计之间是否有矛盾是否存在交叉相碰不能通过的情况，图纸是否存在错漏等），整理成图纸会审问题清单，以电子版和纸质版两种形式提交给项目部，由项目部统一汇总后提交设计单位，由设计单位在图纸会审会议上进行图纸设计交底并对提出的问题给予口头和书面答复，监理单位负责书写整理图纸会审纪要，施工单位配合，并由项目部负责交与会各方会签。
（一）、其实，我发现除结构和建筑上尺寸有误，钢筋有误之外，还有最重要的就是和图集的不相符,还有我发现一个最重要的就是剪力墙上的门洞也很容易搞错。
(二）、我这里有个下的水电的审图要求发上来大家讨论.一般工程开工前,业主、设计单位、承建单位和质量监督单位等都要参加图纸会审，以发现并解决设计中存在的差错、矛盾及易在施工中产生模糊概念及在将来施工中可能存在的困难等问题，以避免施工中造成不必要的损失.作为配套工程的水电图纸，根据几年来的施工经验，在会审时应注意以下几点。
一、水电施工图是否齐全通观整套施工图，核对图纸目录，看是否缺少施工图及其图纸中注明的局部大样图或通用图。
二、水电施工图的统一水电施工的系统图、平面图、大样图、通用图及引用图集的标准图是不是统一.三、水电施工图与土建施工图的统一1、土建中墙、柱、梁等是否影响卫生器具、消防设备、灯具、电气器具设备及水电管线的安装。
框架结构中，有时候水卫设计未考虑结构柱对卫生器具安装和使用的影响，而实际现场施工时，由于结构柱的尺寸会影响到器具安装应达到的尺寸。
消防箱一般设置在楼梯间，应对照土建结构图，看楼梯梁或构造柱是否会影响消防箱的安装。
电气施工应注意土建结构图中梁的位置是否影响电气器具的对称布置、光照度等，同时要考虑梁是否会影响吊扇的安装.这些问题如不在施工前提出来,并提出解决方法，就会在后期施工中造成设计变更，给业主或施工单位带来一定的损失。
2、水电图中设备器具用房设置的位置、尺寸及工艺要求,与土建图中的设计要求是否统一。
如消防控制室的门应向疏散方向开启，并应在入口处设置明显的标志，而土建设计中要看门的开启方向是否达到上述要求.泵房预埋件土建图是否与水卫图中的尺寸、位置一致。
3、管道的布置是否影响装修效果.如排水管道,当横管很长时,由于总管与主管之间规范要求有一定的高差，再加上管道坡度，沿管道坡度方向到管道最末端时，高差很大,会因此影响整体装修高度.图纸会审时提出来，可以采用放套管及局部改变装修方案等方法加以解决，就会避免出现这种“因点误面"的情况.4、土建图中轴线、墙中线、柱中线、梁中线等是否与水电图统一.电气配管、水卫预留洞等必须注意这些尺寸.四、水卫图与电气图的统一卫生间中灯具、电气管路的安装与给排水管道安装有无矛盾，消防箱与配电箱安装位置是否有冲突。
施工图审查要点及注意事项1. 引言施工图纸是建筑工程施工的重要依据，对其进行审查是确保工程质量和安全的关键环节。
本文将介绍施工图审查的要点及注意事项，以帮助项目管理人员和审查人员更好地进行施工图审查工作。
2. 施工图审查要点2.1 构造设计•确保施工图中的构造设计符合相关的建筑设计规范和标准。
•检查结构构件的布置方式和连接方式，确保其满足强度和稳定性要求。
•注意审查施工图纸上的梁、柱、墙等结构构件的尺寸、位置和标注信息，以确保施工的准确性和一致性。
2.2 细部设计•仔细审查施工图纸上的细部构造设计，包括墙体、门窗、屋面等部位的细节。
•确保细部设计的合理性，如墙体的防水、保温设计、门窗的密封性能等。
•检查细部构造的尺寸、位置和标注信息，以保证细部施工的精确性。
2.3 设备布置•检查施工图纸上设备的布置和连接，确保其符合相关的设计标准和要求。
•确认设备的选型和参数是否与设计一致。
•关注设备与其他构造的协调性，如管道、电缆的走向和布置是否合理。
2.4 安全与疏散设计•注意审查施工图纸上的安全设施，如消防设备、防护栏杆、疏散通道等。
•确保安全设施的布置和尺寸符合相关标准和设计要求。
•注意审查疏散通道的宽度、朝向和标示，以确保在紧急情况下人员能够迅速安全地疏散。
2.5 其他要点•检查施工图纸上的文字说明和标注，确认其准确性和清晰度。
•注意审查图纸的一致性和完整性，确保所有必要的图纸和附件齐全。
•关注施工图纸上与环保、节能等方面相关的设计要求，确保其合规性。
3. 施工图审查注意事项3.1 严格按照设计文件审查审查人员在进行施工图审查时，应严格按照设计文件进行审查，确保施工图与设计文件的一致性。
3.2 注重技术细节在审查施工图时，要注重技术细节，包括尺寸、标注、连结方式等方面的细节，确保施工中的准确性和可行性。
3.3 与其他审查人员及时沟通在审查过程中，要与其他审查人员及时沟通，协商解决问题，确保审查结果的准确性和一致性。
图纸审查要点一、一般审查要点1、拟建项目基本情况（1）通过对建筑施工图的审图，并结合地勘报告以及现场勘查，明晰拟建项目对于地基和施工作业面的具体要求。
