ATX电脑电源维修实例与经验分享ATX电源板一块如何维修ATX电源的先要清理一下第一步看先看看板子上有哪些值得怀疑的地方红圈处这是我怀疑的地方下图是200V330U电容旁边的两个100K电阻大家都看得清楚吧一个（没有阻值了）一个算正常了我的万能表是老东西了不是很准自己用自己懂就行了怀孕电容不用说了还剩30.2U拆下 3.3V肖特基整流这个没问题短路红圈处（220V扼流圈插头）还有别忘了灯泡大法以前的帖子介绍过：上电 100W灯泡闪一下正常测量紫色线看看是否有5V电压显示5.1V 说明辅助电源正常这样就可以启动电源了方法大家都知道吧绿色线和任意一根黑色线短接方法如下然后测量看看12V端是否有电压有了12.57V到了这里并不能代表全部正常这回是听了我听到有细细的自激声唧唧唧唧.....这样要是接上负载试机的话电源肯定保护所以我就再找问题开关电源有示波器的话就很好修先测TL494 5脚正常再测494出来的两个三极管一边干扰很大一边算正常我找到一个704胶覆盖下的一个电阻（经过修这么多电源704胶覆盖下或者沾到的电阻用久了很容易出现问题）就先测一下这个电阻图片有点模糊我就不重拍了挑起电阻的其中一个脚测量竟然是无穷大没有阻值完全拆出来再测量一次电阻是3.3K的现在没阻值了没找到3.3K的用4.7K的换上试机两边都正常了····我用个灯泡来做负载 24V 120W （大货车灯泡）接到12V 正常因为我是用4.7K代换了3.3K 所以大家修的时候要两边一起换这个电阻只是一个下拉的偏置电阻电阻值两边对称就可以了偏差一些没关系不要偏差太大就行了电源启动的时候风扇转一下就停就是起保护了我见过的故障一般有几种1）电容怀孕2）整流肖特基短路3）辅助电源功率下降4）就是这里说的推动部分的问题推动部分有二极管软失效电容失效电阻失效三极管失效5）还没碰到的故障。
碰到了再说电源通电启动都没反应1）保险丝烧（这个高压部分肯定有问题了）功率管烧功率管附近的小零件也要测过或者是辅助电源这边烧功率管还有旁路的零件都要检查2）保险丝没烧这个一般是辅助电源有问题先检查有没有+5V 和正+19V（+19这是给494和推动管用的电源）我说的这个+19V不是准确的根据不同的电源有高有低一般+15------+19为正常要是辅助电源没问题就可以检查494和推动部分了···保险丝不烧的情况一般主高压部分是没问题要是有问题也就是辅助电源的高压部分要是都没检查出494问题也没示波器可以短路494第4脚要是短路4脚就有电压了接上负载也能正常工作那就是339这边的问题了 339电路问题很少见我就不说了要是短路有电压带负载就保护那问题还是在494这边。
ATX电源常见故障检修电源是计算机的重要组成部件，它是计算机正常工作的基础。
当今微机绝大多数配置ATX 电源，它是AT电源发展而来，主变换电路和AT电源相似，并增加了一些辅助电路，除给主机提供稳定可靠的工作电源外，还可配合ATX主板实现软件开关主机的功能。
ATX电源除经常发生和AT电源共有的故障外，还有一些特有的故障。
下面简要介绍ATX电源的常见故障，仅供参考。
1．ATX电源的工作原理方框图从图1可以看出，ATX电源的主变换电路和AT电源相似，采用双管半桥它激式电路。
整个电路的核心是脉宽调制（PWM）控制芯片，多数ATX电源都采用TL494（或其替代芯片），利用TL494的④脚“死区控制”功能来实现主变换电路的开启和关闭。
2．如何判定故障范围由于微机电源都设置了过压、过流保护电路，电源发生故障时，大多表现为主机加电无任何指示，主机不启动，显示器无任何显示，电源风扇不转。
由于ATX主板上有一部分电路称为“电源检测模块”，它可以控制电源的开启和关闭，这部分电路出现了故障，也表现为上述故障现象。
那么，怎样判定是ATX电源故障还是主板故障呢？ATX电源和主板之间是通过一个20脚长方形双排综合插件连接的，如图2所示，其中14脚（绿色线）为PS-ON信号，主板就是通过这个信号来控制电源的开启和关闭的。
当主板电源的“电源检测部件”使PS-ON信号为高电平时，电源关闭；当主板使PS-ON信号为低电平时，电源工作，向主板供电。
当ATX电源不和主板相连时，电源内部提供PS-ON信号高电平，ATX电源不工作，处于待机状态。
当计算机通电后无法开启时，可将所有供电插头拔下，将14脚和地线（黑色线）用导线短接，若电源风扇转动，各路输出正确，即可判定电源是正常的，否则是电源故障。
3．ATX电源常见故障维修（l）无300V直流电压。
这种故障，首先从交流输入插座查起，保险管、整流二极管（桥）、滤波电容是常坏的元件。
找到损坏元件后，还要检查主变换电路大功率开关管及其附属电路，在保证其正常时，才可以加电，因为这种故障通常是山大功率元件损坏后引起的。
开关电源故障检修思路日期：2011年8月27日 16:15电源故障（无电压输出）：电源无输出，如果保险丝烧断且发黑严重，则应检查是否有短路故障，通常300V滤波电容、消磁电阻和开关电源管损坏较为常见。
如无明显短路，则检测300V直流是否正常，不正常则检修300V整流滤波电路，正常则检修开关电源。
开关电源如果没有电压输出，则应重点检查起动电路与正反馈支路以及电源开关管，必要时可断开控制支路以确定振荡电路是否正常，不过此时进行降压检修。
除以上所述基本电路外，一些新型电视机电源多采用了许多保护电路，当电源过压、过流以及负载异常或保护电路和保护性元件不良时，也会引起电源无输出故障，这一点应引起注意。
另可参照“三无（由电源部分引起）”来检修。
输出电压低，有异常响声：输出电压低且有异常响声，通常为电源本身故障或电源负载故障，可用假负载来判断电源是否正常，确认为电源输出电压过低，除稳压控制回路外，还应检查正反馈回路以及负载回路与开关变压器。
如电源带假负载时正常，则多为电源负载故障，可参照“三无（由行部分引起）”和“三无（由电源部分引起）”来检修。
如果行部分正常，则可检测其它供电负载是否正常。
输出电压不稳定：通常电源输出电压不稳定有可能由电源本身引起，也可能由电源负载引起。
可采用带假负载的办法来判断是否电源故障。
如确认为电源故障，应重点检修稳压控制部分。
如为负载不良，可参照“三无（由行部分引起）”来检修。
另可参照“三无（由电源部分引起）”来检修。
如果行部分正常，则可检测其它供电负载是否正常。
输出电压高：对于电源输出电压过高，故障应在稳压控制回路，极少数出在电源开关管和开关变压器。
所属类别：公司新闻该资讯的关键词为：了解工作原理如果要学会排除开关电源的故障，我们得对其工作原理以及哪些元件易损坏有个了解。
当市电从输入端输入时，首先到达由电容和电感组成L型或π型滤波电路进行滤波，以消除市电中的浪涌电压和干扰信号，提高电源质量。
开关电源维修步骤及常见故障分析-电源本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March开关电源维修步骤及常见故障分析 - 电源1、修理开关电源时，首先用万用表检测各功率部件是否击穿短路，如电源整流桥堆，开关管，高频大功率整流管;抑制浪涌电流的大功率电阻是否烧断。
再检测各输出电压端口电阻是否异常，上述部件如有损坏则需更换。
2、第一步完成后，接通电源后还不能正常工作，接着要检测功率因数模块(PFC)和脉宽调制组件(PWM)，查阅相关资料，熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。
3、然后，对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右，如有380VDC左右电压，说明PFC模块工作正常，接着检测PWM 组件的工作状态，测量其电源输入端VC ，参考电压输出端VR ，启动控制Vstart/Vcontrol端电压是否正常，利用220VAC/220VAC隔离变压器给开关电源供电，用示波器观测PWM模块CT端对地的波形是否为线性良好的锯齿波或三角形，如TL494 CT端为锯齿波，FA5310其CT端为三角波。
输出端V0的波形是否为有序的窄脉冲信号。
4、在开关电源维修实践中，有许多开关电源采用U C38××系列8脚PWM 组件，大多数电源不能工作都是因为电源启动电阻损坏，或芯片性能下降。
当R断路后无VC，PWM组件无法工作，需更换与原来功率阻值相同的电阻。
当PWM 组件启动电流增加后，可减小R值到PWM组件能正常工作为止。
在修一台GE DR电源时，PWM模块为UC3843，检测未发现其他异常，在R(220K)上并接一个220K的电阻后，PWM组件工作，输出电压均正常。
有时候由于外围电路故障，致使VR端5V电压为0V，PWM组件也不工作，在修柯达8900相机电源时，遇到此情况，把与VR端相连的外电路断开，VR从0V变为5V，PWM组件正常工作，输出电压均正常。
开关电源的主要电路是由:防雷电路，输入电磁干扰滤波器（Electromagnetic Interference,简称EMI），输入整流滤波电路，功率变换电路，脉宽调制（PWM）控制器电路，输出整流滤波电路组成。
辅助电路有输入过压，欠压保护电路, 输出过压，欠压保护电路,输出过流保护电路，输出短路保护电路等。
开关电源的电路组成方框图如下：220V的交流电经交流滤波电路滤除外来的杂波信号，同时也防止电源本身产生的高频杂波对电网的干扰。
再经二极管桥式整流电路和滤波电路，整流滤波后得到约300V的直流电，送给功率变换电路进行功率转换。
功率变换电路中的开关功率管（IGBT）就在脉冲宽度调制（PWM）控制器（UC3842）输出的脉冲控制信号和驱动下，工作在“开”“关”状态，从而将300V直流电切换成宽度可变的高频脉冲电压。
把高频脉冲电压送给高频变压器，高频变压器的次级（二次侧）就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波。
经高频整流滤波后便可得到我们所需的各种直流电压。
输出电压下降或上升时，由取样电路将取样信号通过光电耦合器（PC817）,送入控制电路，经过其内部调制，由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极（G极），使变换电路产生的高频脉冲方波也随之变宽或变窄，由此改变输出电压平均值的大小，从而使直流电压基本稳定在所须的电压值上。
开关电源的电路原理图如下：开关电源电路原理图开关电源的常见故障分析及维修由于开关电源的输入部分工作在高压，大电流的状态下，故障率最高，如高压大电流整流二极管，滤波电容，开关功率管等较易损坏。
其次就是输出整流部分的整流二极管，保护二极管，滤波电容，限流电阻等较易损坏；再就是脉宽调制控制器的反馈部分和保护部分。
下面就对开关电源常见故障产生的原因作一分析及如何排除这些故障的维修方法。
一．保险丝熔断一般情况下，保险丝熔断说明开关电源的内部电路存在短路或过流的故障。

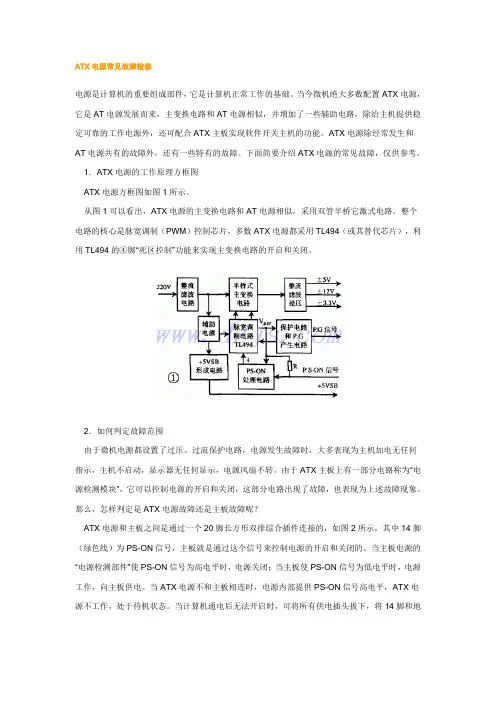

ATX电源常见故障检修电源是计算机的重要组成部件，它是计算机正常工作的基础。
当今微机绝大多数配置ATX电源，它是AT电源发展而来，主变换电路和AT电源相似，并增加了一些辅助电路，除给主机提供稳定可靠的工作电源外，还可配合ATX主板实现软件开关主机的功能。
ATX电源除经常发生和AT电源共有的故障外，还有一些特有的故障。
下面简要介绍ATX电源的常见故障，仅供参考。
1．ATX电源的工作原理方框图ATX电源方框图如图1所示。
从图1可以看出，ATX电源的主变换电路和AT电源相似，采用双管半桥它激式电路。
整个电路的核心是脉宽调制（PWM）控制芯片，多数ATX电源都采用TL494（或其替代芯片），利用TL494的④脚“死区控制”功能来实现主变换电路的开启和关闭。
2．如何判定故障范围由于微机电源都设置了过压、过流保护电路，电源发生故障时，大多表现为主机加电无任何指示，主机不启动，显示器无任何显示，电源风扇不转。
由于ATX主板上有一部分电路称为“电源检测模块”，它可以控制电源的开启和关闭，这部分电路出现了故障，也表现为上述故障现象。
那么，怎样判定是ATX电源故障还是主板故障呢？ATX电源和主板之间是通过一个20脚长方形双排综合插件连接的，如图2所示，其中14脚（绿色线）为PS-ON信号，主板就是通过这个信号来控制电源的开启和关闭的。
当主板电源的“电源检测部件”使PS-ON信号为高电平时，电源关闭；当主板使PS-ON信号为低电平时，电源工作，向主板供电。
当ATX电源不和主板相连时，电源内部提供PS-ON信号高电平，ATX电源不工作，处于待机状态。
当计算机通电后无法开启时，可将所有供电插头拔下，将14脚和地线（黑色线）用导线短接，若电源风扇转动，各路输出正确，即可判定电源是正常的，否则是电源故障。
3．ATX电源常见故障维修（l）无300V直流电压。
这种故障，首先从交流输入插座查起，保险管、整流二极管（桥）、滤波电容是常坏的元件。

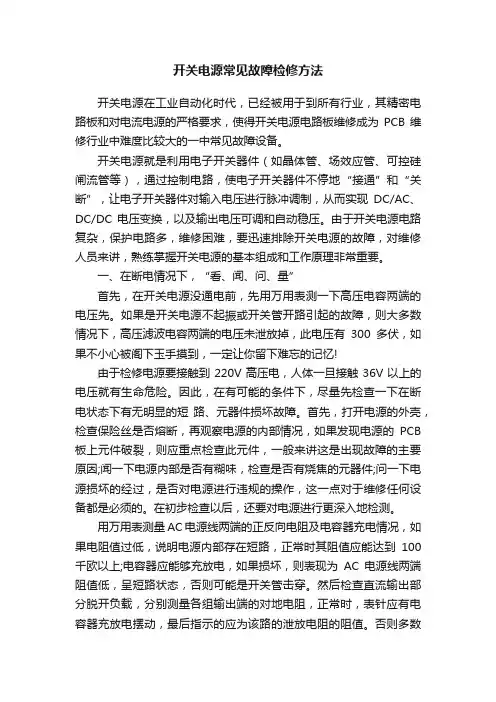

开关电源常见故障检修方法开关电源在工业自动化时代，已经被用于到所有行业，其精密电路板和对电流电源的严格要求，使得开关电源电路板维修成为PCB维修行业中难度比较大的一中常见故障设备。
开关电源就是利用电子开关器件（如晶体管、场效应管、可控硅闸流管等），通过控制电路，使电子开关器件不停地“接通”和“关断”，让电子开关器件对输入电压进行脉冲调制，从而实现DC/AC、DC/DC电压变换，以及输出电压可调和自动稳压。
由于开关电源电路复杂，保护电路多，维修困难，要迅速排除开关电源的故障，对维修人员来讲，熟练掌握开关电源的基本组成和工作原理非常重要。
一、在断电情况下，“看、闻、问、量”首先，在开关电源没通电前，先用万用表测一下高压电容两端的电压先。
如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放掉，此电压有300多伏，如果不小心被阁下玉手摸到，一定让你留下难忘的记忆!由于检修电源要接触到220V高压电，人体一旦接触36V以上的电压就有生命危险。
因此，在有可能的条件下，尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。
首先，打开电源的外壳，检查保险丝是否熔断，再观察电源的内部情况，如果发现电源的PCB 板上元件破裂，则应重点检查此元件，一般来讲这是出现故障的主要原因;闻一下电源内部是否有糊味，检查是否有烧焦的元器件;问一下电源损坏的经过，是否对电源进行违规的操作，这一点对于维修任何设备都是必须的。
在初步检查以后，还要对电源进行更深入地检测。
用万用表测量AC电源线两端的正反向电阻及电容器充电情况，如果电阻值过低，说明电源内部存在短路，正常时其阻值应能达到100千欧以上;电容器应能够充放电，如果损坏，则表现为AC电源线两端阻值低，呈短路状态，否则可能是开关管击穿。
然后检查直流输出部分脱开负载，分别测量各组输出端的对地电阻，正常时，表针应有电容器充放电摆动，最后指示的应为该路的泄放电阻的阻值。
电子报/2008年/2月/24日/第004版
电脑通讯维修
金河田ATX-320WB开关电源故障检修三例
河北张文清
[例1]启动电脑无反应，电源指示灯不亮。
测量20针排线的+5VSB、PS－ON电压OV，表明电源未工作，拆开电源外壳，发现保险管F1熔断，说明开关电路存在严重短路故障。
检查整流、滤波电路完好。
测量辅助电源开关管0100击穿、R106开路，管脚附近印刷电路板颜色发黄，散热片中间绝缘塑料变形，分析应是过热引起。
检查辅助电源外围电路，均正常。
更换0100、R106，通电一分钟左右，开关管0100再次击穿。
怀疑脉冲变压器T10有问题，拆下测量，初级①－③绕组阻值为3.2Ω，①－②绕组为1.9Ω左右。
②－③绕组为2.5Ω，表明初级①－②绕组电阻不正常，其他绕组正常。
此开关变压器采用铁氧体磁芯，不易拆卸，先将脉冲变压器放入酒精中，浸泡1小时，待磁芯上绝缘漆融化后，可轻松拆开，初级线圈①－②绕组绕在最里层，②－③绕组绕在最外层，将其它绕组拆下，在拆到①－②绕组第43圈时，发现绕组上下间绝缘漆有轻微破损和击穿痕迹，重新做绝缘处理(也可用直径0.15mm的优质漆包线绕制97圈)，其余绕组按原样绕回。
注意各绕组必须紧密绕制并加装绝缘层，绝缘层不应过厚，否则铁氧体磁芯不能装入骨架中，最后放入绝缘漆中浸泡2分钟左右，拿出烘干后，按原样安装即可。
由于T10初级绕组匝间绝缘损坏击穿，使流过初级绕组和开关管Q100、限流电阻R106的电流增大，输出电压降低。
输出的低电压又经R108取样，再经IC4光电耦合器反馈到开关管Q100控制极使其导通时间加长，这样又造成了一种恶性循环，导致了开关管Q100发热损坏。
[例2]启动电脑无反应，电源指示灯不亮。
测量20针排线的+5VSB、PS－ON电压OV，拆开电源外壳检查发现保险管F1熔断，整流二极管BD2、BD3，开关管Q1、Q2击穿，检查其他元件未发现异常。
先更换保险管F1、整流二极管BD2、BD3(1N5406)，加电测量+5VSB正常，IC1(TL494)④脚电源启动后跳变为0V，表明启动控制电路无问题。
测量IC1的脚有窄脉冲2V输出，⑧脚只有0.4V，重新更换一块TL494检测正常后，再将新开关管Q1、Q2安装到电路上，通电故障排除。
[例3]启动电脑无反应，电源指示灯不亮。
检查发现保险管F1熔断，辅助电源开关管Q100击穿，R5、R2开路，检查辅助电源外围电路，均正常。
更换Q100、R5、R2通电，两个电源风扇转速过快，发出很大的“呜呜”声，断开电源，触摸辅助电源开关管0100散热片烫手。
仔细检查反馈电路，发现IC4光电耦合器、IC5(KA431)损坏，使得输出取样控制信号反馈到Q100控制电流，不能及时缩短开关管的导通时间，导致Q100导通时间长，输出电压升高。
更换上述元件后电源恢复正常。
注意：KA431是一个三端可调分流基准源IC电路，与普通小功率塑封三极管封装形式一样。
但是绝对不能使用普通小功率塑封三极管代替，它的引脚分别为：R参考端、K阴极、A阳极。
正常阻值参考端接红表笔正，阳极接黑表笔负为48kΩ，反向为33kΩ；阴极接红表笔正，阳极接黑表笔负为7.4kΩ，反向无穷大。
第1页共1页。
