(完整版)计算机网络局域网组建与维护

局域网组建与维护课程设计一、前言随着信息技术的不断发展，计算机网络已经成为现代社会不可或缺的基础设施之一，局域网更是家庭、企业和机构等单位中不可或缺的组成部分。

因此，学习局域网组建与维护技术已经成为现代社会人们的必要技能之一。

本文旨在介绍局域网组建的基本知识以及局域网维护的基本方法。

二、局域网组建2.1 局域网的定义局域网（Local Area Network，简称 LAN）是指距离较近的一组计算机互联而成的计算机网络。

通常用于家庭、企业、学校等小范围网络中。

2.2 局域网组建的过程局域网的组建过程需要遵循如下步骤：2.2.1 确定需求和范围首先需要明确局域网的需求和组建范围，例如需要连接的计算机数量、需要覆盖的面积范围等。

2.2.2 设计网络拓扑结构根据需求和范围，确定局域网的拓扑结构类型，例如总线型、星型、环形、树型等。

2.2.3 选择网络设备根据拓扑结构类型，选择需要的网络设备，例如集线器、交换机、路由器等。

2.2.4 连接设备，配置参数将选择好的网络设备连接起来，根据设备的具体参数进行配置。

2.2.5 测试和调试在组建好局域网之后，进行测试和调试，确保局域网的正常工作。

2.3 局域网组建的注意事项2.3.1 网络安全在组建局域网时，一定要注意网络安全，例如设置密码、防火墙等，避免网络被黑客攻击。

2.3.2 网络性能在组建局域网时，要注意网络性能，例如选择适合自己的网络设备、合理设计拓扑结构等，以确保网络性能稳定。

三、局域网维护3.1 局域网维护的任务局域网的维护任务包括以下几个方面：3.1.1 硬件维护对局域网硬件设备进行定期检查和维修，例如更换损坏的网络线缆、更换故障的网络设备等。

3.1.2 软件维护对局域网软件进行定期检查和维修，例如升级防火墙、及时补丁更新等。

3.1.3 安全维护对局域网安全进行定期检查和维修，例如检查是否存在黑客攻击、设置密码、防火墙等。

3.2 局域网维护的方法3.2.1 建立维护计划建立局域网维护计划，包括硬件维护、软件维护、安全维护等，明确维护周期和维护内容，以便有效地管理局域网。

局域网组建及维护教案设计局域网组建及维护教案设计一.引言1. 背景：局域网的重要性和广泛应用2. 目的：通过本教案，学习如何组建和维护局域网3. 目标：掌握局域网组建和维护所需的基本知识和技能二.局域网基础知识1. 局域网的定义和特点2. 局域网的组成结构：主机、交换机、路由器等设备3. 局域网的拓扑结构：总线型、星型、环形、网状等4. 局域网的通信协议：TCP/IP协议、以太网协议等5. 局域网的IP地址分配：静态IP和动态IP三.局域网组建1. 硬件设备选购与布线规划- 选购合适的交换机、路由器和网络线缆等设备- 进行布线规划，确保网络连接的稳定性和可靠性2. IP地址规划与配置- 设计局域网的IP地址段- 配置每个设备的IP地址和子网掩码- 设置默认网关和DNS服务器地址3. 网络设备的设置与安装- 配置交换机的VLAN和端口安全- 设置路由器的路由表和访问控制列表- 安装并配置防火墙、入侵检测系统等网络安全设备4. 测试与调试- 使用网络测试工具进行局域网的连通性测试- 识别和解决局域网中可能出现的故障- 优化局域网的性能和安全性设置四.局域网维护1. 定期备份和恢复数据- 制定定期备份策略和方案- 使用备份工具进行数据备份和恢复2. 网络设备的监控和管理- 使用网络管理软件对设备进行监控和管理- 定期检查设备的运行状态和性能指标- 及时更新设备的固件和软件版本3. 安全策略的制定和更新- 制定合理的网络安全策略，包括访问控制、防火墙设置等 - 定期更新安全策略，适应不断变化的网络安全环境五.附件1. 局域网组建和维护所需的相关文档、软件和工具六.法律名词及注释1. TCP/IP协议：传输控制协议/因特网互联协议，是互联网的基本通信协议，负责数据在网络中的传输和路由。

2. 以太网协议：一种局域网协议，最早由Xerox、Intel和DEC共同发展，现已成为局域网技术的主流协议之一。

3. IP地址：互联网协议地址，用于唯一标识一个网络设备在互联网中的位置。

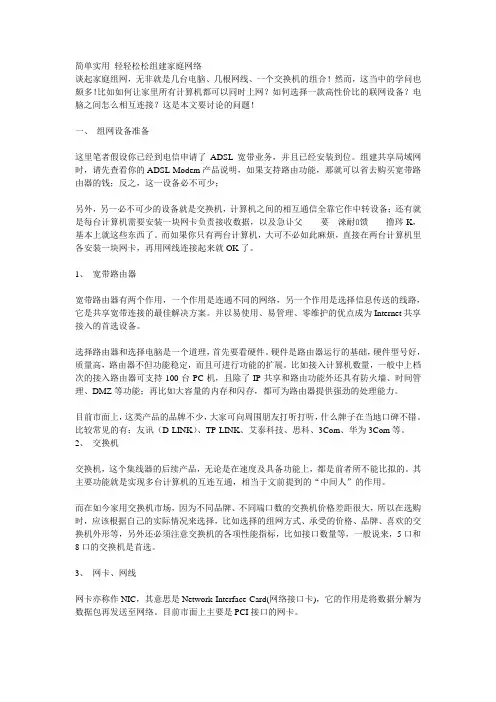

简单实用轻轻松松组建家庭网络谈起家庭组网，无非就是几台电脑、几根网线、一个交换机的组合！然而，这当中的学问也颇多！比如如何让家里所有计算机都可以同时上网？如何选择一款高性价比的联网设备？电脑之间怎么相互连接？这是本文要讨论的问题！一、组网设备准备这里笔者假设你已经到电信申请了ADSL宽带业务，并且已经安装到位。

组建共享局域网时，请先查看你的ADSL Modem产品说明，如果支持路由功能，那就可以省去购买宽带路由器的钱；反之，这一设备必不可少；另外，另一必不可少的设备就是交换机，计算机之间的相互通信全靠它作中转设备；还有就是每台计算机需要安装一块网卡负责接收数据，以及急讣父 荽 涞耐ǖ馈 撸琌K，基本上就这些东西了。

而如果你只有两台计算机，大可不必如此麻烦，直接在两台计算机里各安装一块网卡，再用网线连接起来就OK了。

1、宽带路由器宽带路由器有两个作用，一个作用是连通不同的网络，另一个作用是选择信息传送的线路，它是共享宽带连接的最佳解决方案。

并以易使用、易管理、零维护的优点成为Internet共享接入的首选设备。

选择路由器和选择电脑是一个道理，首先要看硬件。

硬件是路由器运行的基础，硬件型号好，质量高，路由器不但功能稳定，而且可进行功能的扩展。

比如接入计算机数量，一般中上档次的接入路由器可支持100台PC机，且除了IP共享和路由功能外还具有防火墙、时间管理、DMZ等功能；再比如大容量的内存和闪存，都可为路由器提供强劲的处理能力。

目前市面上，这类产品的品牌不少，大家可向周围朋友打听打听，什么牌子在当地口碑不错。

比较常见的有：友讯（D-LINK）、TP-LINK、艾泰科技、思科、3Com、华为3Com等。

2、交换机交换机，这个集线器的后续产品，无论是在速度及具备功能上，都是前者所不能比拟的。

其主要功能就是实现多台计算机的互连互通，相当于文前提到的“中间人”的作用。

而在如今家用交换机市场，因为不同品牌、不同端口数的交换机价格差距很大，所以在选购时，应该根据自己的实际情况来选择，比如选择的组网方式、承受的价格、品牌、喜欢的交换机外形等，另外还必须注意交换机的各项性能指标，比如接口数量等，一般说来，5口和8口的交换机是首选。

局域网的组建与日常维护一、网络结构进行比较从经济实用的角度出发，让一个局域网中所有的计算机共享一条pstn、isdn、hdsl\ddn等线路访问internet。

所以需要考虑局域网的组网方式、接入internet的方式、软件硬件以及耗材。

选择不同的方式，将决定投入的资本、网络的整体性能如何管以及理维护是否方便。

lan的网络拓扑结构广泛采用的主要有总线型和环型。

lan使用的星型结构主要是指用双绞线构成的网络。

这种使用集线器（hub）构成的星型网，实质上仍然是总线型网络，也就是我们常说的以太网。

下面对这两种网络结构进行比较。

1、总线型网络优点：(1) 结构简单：网络各节点通过简单的搭线器（t头）即可接入网络。

(2) 走线量小：星型网络需要从中心集线器向每个网络节点单独甩线，如果不用线槽走线的话，地面上经常爬满一捆一捆的网线。

而总线型网络所有节点共用一条电缆，走线量要比星型小许多倍，并且看起来很规整，除个别处外，可以不用线槽。

(3) 成本较低：总线型网络因用线量小，无需集线器等昂贵的网络设备，不用线槽、接线盒等结构化布线材料，成本要远低于星型网络。

(4) 扩充灵活：星型网络在增加节点数目时有时是一件极其痛苦的事，如果在网络最初规划时留的空间较小，可能会遇到下列情况:可能会因为只增加一个接点而必须购买一个集线器，要将线槽打开重新下线，如果线巢已满或用胶沾死，就要重新布线，而总线型网络只需增加一段电缆和一个t头就可增加一个节点。

缺点：(1) 最高速度为10m。

(2) 无法应用交换技术。

(3)网络易瘫痪。

(4) 网络无法采用分层结构。

所需设备：网络接口卡（bnc口）,同轴电缆（50欧）, 搭线器（t型头）,bnc接头, 端子（50鸥无感电阻）。

2、星型网络优点：（1）可以提供100m的网络速度。

（2）能应用交换技术：以太网的特点是整个网络同一时刻只能传递一组数据，应用交换技术就可以突破该限制。

（3）可以采用分层结构：例如：干网可用千兆，中间层可用百兆，低层可用十兆交换到桌面，可以充分利用网络资源，减少瓶颈，对于大范围楼宇、写字间、计算机分布不规则的情况，布线灵活方便可采，用结构化布线材料，在可能连接计算机的地方安装接口，而不影响美观必须采用专用压线工具处理网线接头（rj45接头），所以安装接头工作比较简单所需设备：rj45接头：（水晶头）,双绞线：有三类（符合ieee802.310base-t,用于10m网），五类、超五类（用于100m网）之分，集线器（hub），rj45口网络接口卡（nic）：有10m，100m或10/100m自适应之分。
