第7章 船舶局域网的组建与维护-1

局域网组建与维护课程设计一、前言随着信息技术的不断发展，计算机网络已经成为现代社会不可或缺的基础设施之一，局域网更是家庭、企业和机构等单位中不可或缺的组成部分。

因此，学习局域网组建与维护技术已经成为现代社会人们的必要技能之一。

本文旨在介绍局域网组建的基本知识以及局域网维护的基本方法。

二、局域网组建2.1 局域网的定义局域网（Local Area Network，简称 LAN）是指距离较近的一组计算机互联而成的计算机网络。

通常用于家庭、企业、学校等小范围网络中。

2.2 局域网组建的过程局域网的组建过程需要遵循如下步骤：2.2.1 确定需求和范围首先需要明确局域网的需求和组建范围，例如需要连接的计算机数量、需要覆盖的面积范围等。

2.2.2 设计网络拓扑结构根据需求和范围，确定局域网的拓扑结构类型，例如总线型、星型、环形、树型等。

2.2.3 选择网络设备根据拓扑结构类型，选择需要的网络设备，例如集线器、交换机、路由器等。

2.2.4 连接设备，配置参数将选择好的网络设备连接起来，根据设备的具体参数进行配置。

2.2.5 测试和调试在组建好局域网之后，进行测试和调试，确保局域网的正常工作。

2.3 局域网组建的注意事项2.3.1 网络安全在组建局域网时，一定要注意网络安全，例如设置密码、防火墙等，避免网络被黑客攻击。

2.3.2 网络性能在组建局域网时，要注意网络性能，例如选择适合自己的网络设备、合理设计拓扑结构等，以确保网络性能稳定。

三、局域网维护3.1 局域网维护的任务局域网的维护任务包括以下几个方面：3.1.1 硬件维护对局域网硬件设备进行定期检查和维修，例如更换损坏的网络线缆、更换故障的网络设备等。

3.1.2 软件维护对局域网软件进行定期检查和维修，例如升级防火墙、及时补丁更新等。

3.1.3 安全维护对局域网安全进行定期检查和维修，例如检查是否存在黑客攻击、设置密码、防火墙等。

3.2 局域网维护的方法3.2.1 建立维护计划建立局域网维护计划，包括硬件维护、软件维护、安全维护等，明确维护周期和维护内容，以便有效地管理局域网。

《局域网组建与维护》课程简介局域网组建与维护课程已成为高职院校计算机教学中的重要课程，是计算机网络技术专业的一门必修核心课程。

本课程主要训练家庭、宿舍、实训室等常见局域网组建和维护所必备的技能和知识。

本课程训练的主要目标见表1。

表1 课程训练的主要目标
本课程的前续课程是《计算机网络基础》《电工电子》《计算机组装与维护》，学生基本掌握了计算机网络的基础知识和必备的技能，如什么是网络、IP地址的组成和作用、模拟电路、数字电路、计算机部件及相关安全操作规程与规范。

其后续课程是《网络设备安装与配置》《网络规划与实现》《网络安全》等设备使用、网络规划设计、网络安全措施等方面的管理与规划课程。

本课程起到承前启后的作用，形成了一条知识链，学生学习完成后能完成局域网络使用、组建、配置、维护和设计等任务。

对一些有代表性的信息进行了分析和整理，主要涉及的岗位如表2所示。

表2 相关岗位信息
对一些有代表性的信息进行了分析和整理，见表1。

表1 职位信息
整个课程遵循从简单到复杂的认知规律,分为基础、进阶、管理与维护4个部分，每个部分设置3个项目，所有技能训练与知识理论学习都围绕这些项目展开，在每个项目下设计了具体的任务和子任务，所有项目链接起来形成了局域网使用、组建、管理与维护的完整的应用体系，共有任务29个，子任务85个。

教案局域网组建及维护一、教学目标1.让学生了解局域网的基本概念、组成和分类。

2.使学生掌握局域网的组建方法和维护技巧。

3.培养学生解决实际问题的能力，提高团队协作和沟通能力。

二、教学内容1.局域网的基本概念2.局域网的组成和分类3.局域网的组建方法4.局域网的维护技巧三、教学重点与难点1.教学重点：局域网的组建方法和维护技巧2.教学难点：局域网的配置和维护四、教学方法1.讲授法：讲解局域网的基本概念、组成和分类2.演示法：演示局域网的组建过程3.实践法：学生分组进行局域网的组建和维护实践4.讨论法：分析局域网组建和维护过程中遇到的问题，共同探讨解决方案五、教学过程1.导入新课提问：什么是局域网？它的作用是什么？引入：介绍局域网在日常生活和工作中的应用场景，激发学生学习兴趣2.讲解局域网的基本概念、组成和分类局域网的概念局域网的组成：硬件设备、传输介质、网络协议局域网的分类：按传输速率、拓扑结构、传输介质等分类3.局域网的组建方法硬件设备的选型与连接网络协议的配置IP地质的分配与设置网络测试与调试4.局域网的维护技巧网络设备的日常检查与维护网络安全的防护措施网络故障的排查与解决网络性能的优化与升级5.实践环节学生分组进行局域网的组建和维护实践教师巡回指导，解答学生疑问学生展示实践成果，相互评价与交流6.总结与拓展回顾本节课所学内容，巩固知识点提问：局域网组建和维护过程中需要注意哪些问题？拓展：介绍无线局域网、虚拟局域网等新型局域网技术7.课后作业复习局域网的基本概念、组成和分类完成局域网组建和维护的实践报告预习下一节课内容：广域网组建与维护六、教学评价1.过程性评价：观察学生在实践环节的表现，评价其动手能力和团队协作能力2.结果性评价：检查课后作业和实践报告，评价学生对知识点的掌握程度3.学生自评与互评：让学生自我评价在学习过程中的收获，相互评价实践成果七、教学资源1.教材：《计算机网络》2.多媒体课件：局域网组建与维护PPT3.网络资源：相关教学视频、局域网组建与维护教程4.实践设备：计算机、交换机、路由器、网线等需要重点关注的细节是“局域网的组建方法”。

局域网组建、管理及维护实用教程一、什么是局域网？局域网（Local Area Network, LAN）是指覆盖在一个较小地理范围内的计算机网络，例如一个办公楼、学校、工厂、小区等。

局域网一般由一组相互连接的计算机以及相关设备和软件组成，它们可以方便、高效地共享资源（如文件、打印机等）和信息（如电子邮件、视频、音频等）。

二、局域网的组成及基本要素1.计算机：组成局域网的核心设备。

可以是台式机、笔记本电脑、服务器等。

2.网络设备：负责计算机之间的数据传输。

如交换机、路由器、网卡等。

3.传输介质：承载信息的物理媒介。

如网线、光缆等。

4.网络协议：计算机网络中的通讯规则。

例如TCP/IP协议。

三、局域网的组建步骤1.规划：确定局域网的覆盖范围、网络拓扑结构、计算机的数量、设备和软件需求等。

2.布线：选择合适的传输介质，并在各计算机之间建立物理连接，如插网线、连接网卡等。

3.设备配置：配置交换机、路由器等网络设备，使其能够顺利传输数据。

4.地址分配：为每个计算机分配IP地址，以便它们能够互相通信。

5.共享资源：配置共享文件夹、打印机等，实现资源共享。

1.安全管理：保障网络的安全性。

如设置管理员账户和密码、安装防火墙、禁用不必要的服务等。

2.性能管理：保障网络的稳定性和性能。

如进行网络优化、监测性能、定期维护等。

3.故障排除：网络故障的处理和维修。

如监测网络设备、记录错误日志等。

4.更新升级：定期更新软件、驱动程序和系统，以消除安全漏洞并提高功能性能。

五、常用局域网管理工具1.网络监控软件：如Cacti、Zabbix、Nagios等，可帮助管理员实时监控网络设备的健康状况和使用情况。

2.网络扫描工具：如Nmap、Angry IP Scanner等，可扫描局域网内的设备，查看它们的IP地址、MAC地址等信息。

3.远程管理工具：如TeamViewer、VNC等，可让管理员远程登录受管计算机，对其进行管理和控制。

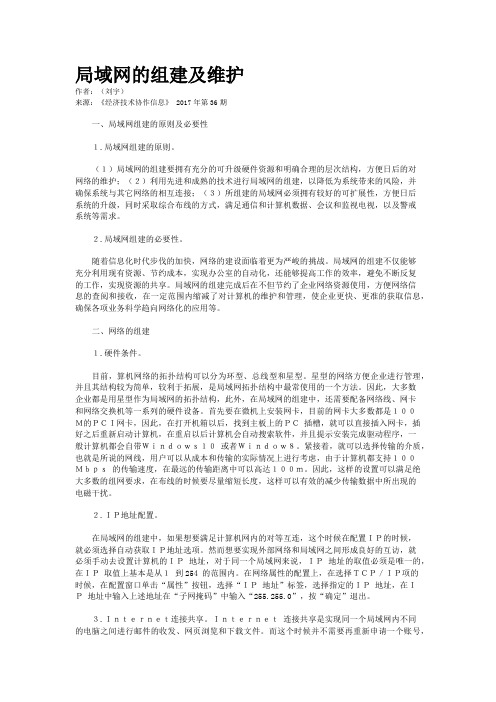

局域网的组建及维护作者：（刘宇）来源：《经济技术协作信息》 2017年第36期一、局域网组建的原则及必要性１.局域网组建的原则。

（１）局域网的组建要拥有充分的可升级硬件资源和明确合理的层次结构，方便日后的对网络的维护；（２）利用先进和成熟的技术进行局域网的组建，以降低为系统带来的风险，并确保系统与其它网络的相互连接；（３）所组建的局域网必须拥有较好的可扩展性，方便日后系统的升级，同时采取综合布线的方式，满足通信和计算机数据、会议和监视电视，以及警戒系统等需求。

２.局域网组建的必要性。

随着信息化时代步伐的加快，网络的建设面临着更为严峻的挑战。

局域网的组建不仅能够充分利用现有资源、节约成本，实现办公室的自动化，还能够提高工作的效率，避免不断反复的工作，实现资源的共享。

局域网的组建完成后在不但节约了企业网络资源使用，方便网络信息的查阅和接收，在一定范围内缩减了对计算机的维护和管理，使企业更快、更准的获取信息，确保各项业务科学趋向网络化的应用等。

二、网络的组建１.硬件条件。

目前，算机网络的拓扑结构可以分为环型、总线型和星型。

星型的网络方便企业进行管理，并且其结构较为简单，较利于拓展，是局域网拓扑结构中最常使用的一个方法。

因此，大多数企业都是用星型作为局域网的拓扑结构，此外，在局域网的组建中，还需要配备网络线、网卡和网络交换机等一系列的硬件设备。

首先要在微机上安装网卡，目前的网卡大多数都是１００Ｍ的ＰＣＩ网卡，因此，在打开机箱以后，找到主板上的ＰＣ插槽，就可以直接插入网卡，插好之后重新启动计算机，在重启以后计算机会自动搜索软件，并且提示安装完成驱动程序，一般计算机都会自带Ｗｉｎｄｏｗｓ１０或者Ｗｉｎｄｏｗ８。

紧接着，就可以选择传输的介质，也就是所说的网线，用户可以从成本和传输的实际情况上进行考虑，由于计算机都支持１００Ｍｂｐｓ的传输速度，在最远的传输距离中可以高达１００ｍ。

因此，这样的设置可以满足绝大多数的组网要求，在布线的时候要尽量缩短长度，这样可以有效的减少传输数据中所出现的电磁干扰。

局域网的组建与日常维护一、网络结构进行比较从经济实用的角度出发，让一个局域网中所有的计算机共享一条pstn、isdn、hdsl\ddn等线路访问internet。

所以需要考虑局域网的组网方式、接入internet的方式、软件硬件以及耗材。

选择不同的方式，将决定投入的资本、网络的整体性能如何管以及理维护是否方便。

lan的网络拓扑结构广泛采用的主要有总线型和环型。

lan使用的星型结构主要是指用双绞线构成的网络。

这种使用集线器（hub）构成的星型网，实质上仍然是总线型网络，也就是我们常说的以太网。

下面对这两种网络结构进行比较。

1、总线型网络优点：(1) 结构简单：网络各节点通过简单的搭线器（t头）即可接入网络。

(2) 走线量小：星型网络需要从中心集线器向每个网络节点单独甩线，如果不用线槽走线的话，地面上经常爬满一捆一捆的网线。

而总线型网络所有节点共用一条电缆，走线量要比星型小许多倍，并且看起来很规整，除个别处外，可以不用线槽。

(3) 成本较低：总线型网络因用线量小，无需集线器等昂贵的网络设备，不用线槽、接线盒等结构化布线材料，成本要远低于星型网络。

(4) 扩充灵活：星型网络在增加节点数目时有时是一件极其痛苦的事，如果在网络最初规划时留的空间较小，可能会遇到下列情况:可能会因为只增加一个接点而必须购买一个集线器，要将线槽打开重新下线，如果线巢已满或用胶沾死，就要重新布线，而总线型网络只需增加一段电缆和一个t头就可增加一个节点。

缺点：(1) 最高速度为10m。

(2) 无法应用交换技术。

(3)网络易瘫痪。

(4) 网络无法采用分层结构。

所需设备：网络接口卡（bnc口）,同轴电缆（50欧）, 搭线器（t型头）,bnc接头, 端子（50鸥无感电阻）。

2、星型网络优点：（1）可以提供100m的网络速度。

（2）能应用交换技术：以太网的特点是整个网络同一时刻只能传递一组数据，应用交换技术就可以突破该限制。

（3）可以采用分层结构：例如：干网可用千兆，中间层可用百兆，低层可用十兆交换到桌面，可以充分利用网络资源，减少瓶颈，对于大范围楼宇、写字间、计算机分布不规则的情况，布线灵活方便可采，用结构化布线材料，在可能连接计算机的地方安装接口，而不影响美观必须采用专用压线工具处理网线接头（rj45接头），所以安装接头工作比较简单所需设备：rj45接头：（水晶头）,双绞线：有三类（符合ieee802.310base-t,用于10m网），五类、超五类（用于100m网）之分，集线器（hub），rj45口网络接口卡（nic）：有10m，100m或10/100m自适应之分。

第一部分《局域网组建、管理与维护》练习题答案第1章计算机网络基础一、填空题1. 面向终端阶段、面向通信网络阶段、面向应用（标准化）网络阶段2. 分组（Packet）3. “开放系统互连基本参考模型”（Open System Interconnection Basic Reference Model）4. 客户机/服务器、以大型主机为中心、浏览器/服务器5. 通信子网、资源子网6. 广播方式网络（Broadcast Networks）、点到点式网络（Point-to-Point Networks）7. 数据通信、资源共享8. 局域网、城域网、广域网9. 开放系统互联参考模型（OSI）、TCP/IP10.物理层、数据链路层、网络层、传输层、会话层、表示层、应用层。

11.物理二、选择题1. A2. B3. D4. A5. C6. D第2章TCP/IP协议和IP地址一、填空题1. 网络地址、主机地址2. 传输控制协议TCP、用户数据报协议UDP3. 套接字（Socket）4. 256、2565. UDP6. 传输控制协议（Transfer Control Protocol）、Internet 协议（Internet Protocol）。

7. 网络接口层、网络层、传输层、应用层8. 32、1289. ARP二、选择题1. A2. D3. C4. D5. D6. C7. A第3章局域网组网技术一、填空题1. 有限、资源共享2. 总线型、环型、树型3. 以太网、令牌网4. 载波侦听5. 冲突、空闲、停止6. IEEE 802.3、数据链路层二、选择题1. C2. B3. B4. D5. A6. C第4章交换与虚拟局域网一、填空题1. 直接交换、存储转发交换和改进的直接交换2. 交换机二、选择题1. B2. D第5章局域网组建与综合布线一、填空题1. 组建目标、需求分析2. 工作区、水平子系统、干线子系统、设备间、管理区、建筑群干线子系统3. 非屏蔽双绞电缆、屏蔽双绞电缆4. 单模光纤、多模光纤5. 橙白、橙、绿白、蓝、蓝白、绿、棕白、棕6. 验证测试、认证测试7. 永久链路（Permanent Link）、通道（Channel）8. 光源、光功率计9. 基带同轴电缆、宽带同轴电缆10. 62.5μm渐变增强型多模光纤、8.3μm突变型单模光纤。

局域网组建及维护教案局域网组建及维护教案一、引言1.1 目的本教案的目的是指导用户如何组建和维护一个局域网。

通过本教案，用户将了解到局域网的基本原理、组建方法以及常见问题的排除方法。

1.2 适用范围本教案适用于那些需要组建和维护局域网的个人、企事业单位的网络管理员和技术人员。

二、局域网基础知识2.1 局域网概述本章介绍了局域网的概念、特点以及与广域网的区别。

2.2 局域网拓扑结构本节详细描述了局域网的常见拓扑结构，例如总线型、环型、星型等，并分析了各种拓扑结构的优缺点。

2.3 局域网通信介质本节介绍了局域网常用的通信介质，包括双绞线、光纤和无线等，并分析了它们的特点和适用场景。

2.4 局域网通信协议本节介绍了局域网常用的通信协议，例如以太网、令牌环等，并讲解了它们的工作原理和应用。

三、局域网组建步骤3.1 确定需求和规划本节指导用户确定组建局域网的具体需求和规划，包括网络拓扑结构、通信介质和设备需求等。

3.2 设计网络拓扑本节介绍如何设计局域网的拓扑结构，包括选择合适的拓扑结构、划分子网等。

3.3 选择通信介质和设备本节指导用户选择适合局域网的通信介质和设备，包括选购合适的网线、交换机、路由器等。

3.4 进行物理连接和配置本节详细描述物理连接的步骤和配置设备的方法，例如连接网线、配置交换机和路由器等。

3.5 进行网络测试和调试本节介绍如何进行网络测试和调试，包括测试连通性、检查网络设置和排除故障等。

四、局域网维护方法4.1 日常维护本节介绍局域网的日常维护工作，包括备份数据、更新软件补丁、监控网络性能等。

4.2 故障排除本节指导用户进行局域网故障排除的方法和步骤，包括分析问题、查找原因、修复故障等。

4.3 安全管理本节介绍如何进行局域网的安全管理工作，包括设置防火墙、限制访问权限、加密通信等。

五、附件本文档涉及的附件包括：●局域网组建和维护的常用工具软件推荐●局域网组建和维护的实例案例六、法律名词及注释在本文档中，涉及的法律名词及其注释如下：●网络安全法：指《中华人民共和国网络安全法》的简称，该法规定了网络安全的基本要求和相关责任。

局域网组建及维护教案一、教学目标1、让学生了解局域网的基本概念、组成部分和拓扑结构。

2、使学生掌握局域网组建的步骤和所需设备。

3、培养学生动手实践能力，能够独立完成简单局域网的组建。

4、使学生学会局域网的日常维护方法和常见故障排除技巧。

二、教学重难点1、重点局域网的拓扑结构和工作原理。

网络设备的选择与连接。

局域网的 IP 地址分配与子网掩码设置。

2、难点网络故障的诊断与排除。

网络安全的设置与防护。

三、教学方法1、讲授法：讲解局域网的基本概念和原理。

2、演示法：通过实际操作演示局域网的组建过程。

3、实践法：让学生分组动手实践组建局域网。

四、教学准备1、计算机教室，确保每台计算机能正常运行。

2、网络设备，如交换机、网线、路由器等。

3、教学课件和相关软件。

五、教学过程（一）导入（5 分钟）通过提问引导学生思考网络在生活中的应用，如家庭网络、学校网络等，从而引出局域网的概念。

（二）知识讲解（20 分钟）1、局域网的概念和特点定义：局域网是指在某一区域内由多台计算机互联成的计算机组。

特点：覆盖范围小、传输速率高、误码率低、成本低等。

2、局域网的组成部分计算机设备：包括服务器、工作站等。

网络连接设备：如交换机、路由器等。

传输介质：常见的有网线、光纤等。

3、局域网的拓扑结构总线型：所有节点连接在一条总线上。

星型：以中央节点为中心，其他节点与之相连。

环型：节点首尾相连形成环形。

树型：由总线型拓扑演变而来，形似树形。

网状型：节点之间有多条路径相连。

（三）局域网组建步骤（30 分钟）1、规划网络确定网络规模和用户需求。

选择合适的拓扑结构。

2、选择网络设备交换机：根据端口数量和性能选择。

路由器：如果需要连接外网，选择合适的路由器。

3、连接设备用网线将计算机与交换机连接。

将交换机与路由器连接（如有需要）。

4、设置网络参数分配 IP 地址：可以手动设置或使用 DHCP 自动分配。

设置子网掩码：确定网络的网段。

（四）小组实践（45 分钟）学生分组进行局域网的组建实践，教师巡视指导，及时解决学生遇到的问题。

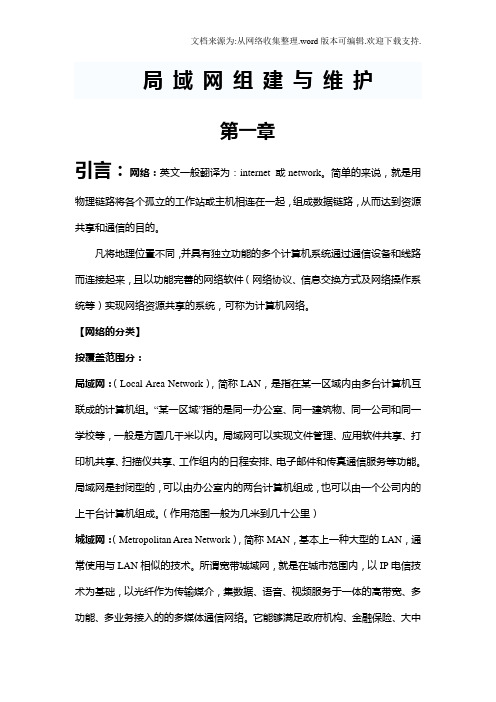

局域网组建与维护第一章引言：网络：英文一般翻译为：internet 或network。
