局域网组建与维护教程(最新版)

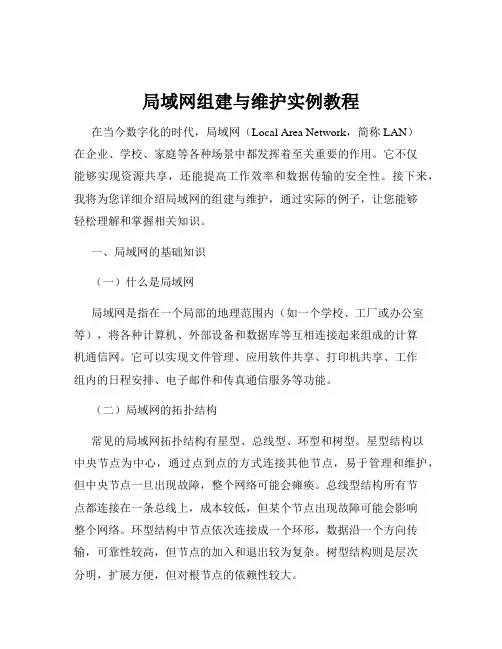

局域网组建与维护实例教程在当今数字化的时代，局域网（Local Area Network，简称 LAN）在企业、学校、家庭等各种场景中都发挥着至关重要的作用。

它不仅能够实现资源共享，还能提高工作效率和数据传输的安全性。

接下来，我将为您详细介绍局域网的组建与维护，通过实际的例子，让您能够轻松理解和掌握相关知识。

一、局域网的基础知识（一）什么是局域网局域网是指在一个局部的地理范围内（如一个学校、工厂或办公室等），将各种计算机、外部设备和数据库等互相连接起来组成的计算机通信网。

它可以实现文件管理、应用软件共享、打印机共享、工作组内的日程安排、电子邮件和传真通信服务等功能。

（二）局域网的拓扑结构常见的局域网拓扑结构有星型、总线型、环型和树型。

星型结构以中央节点为中心，通过点到点的方式连接其他节点，易于管理和维护，但中央节点一旦出现故障，整个网络可能会瘫痪。

总线型结构所有节点都连接在一条总线上，成本较低，但某个节点出现故障可能会影响整个网络。

环型结构中节点依次连接成一个环形，数据沿一个方向传输，可靠性较高，但节点的加入和退出较为复杂。

树型结构则是层次分明，扩展方便，但对根节点的依赖性较大。

（三）局域网的传输介质传输介质是数据传输的物理通道，常见的有双绞线、同轴电缆、光纤等。

双绞线成本低，应用广泛，但传输距离有限。

同轴电缆具有较好的抗干扰性，适用于长距离传输。

光纤则具有极高的传输速率和抗干扰能力，但成本较高。

二、局域网组建的准备工作（一）确定网络需求在组建局域网之前，首先要明确网络的用途和需求，例如需要连接的设备数量、网络的覆盖范围、数据传输量等。

这将有助于确定网络的规模和性能要求。

（二）选择合适的硬件设备1、网络交换机根据设备数量和网络速度要求选择合适端口数量和速率的交换机。

例如，如果需要连接 20 台设备，并且需要支持千兆以太网，可以选择24 口千兆交换机。

2、网络路由器如果需要连接到外部网络（如互联网），则需要路由器。

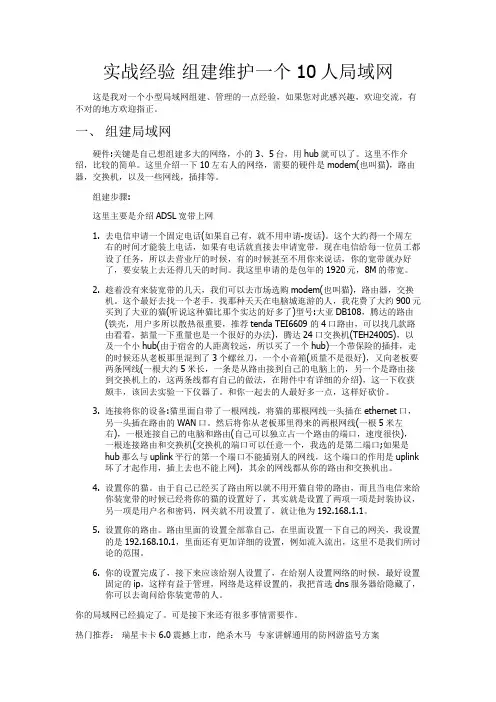

实战经验组建维护一个10人局域网这是我对一个小型局域网组建、管理的一点经验，如果您对此感兴趣，欢迎交流，有不对的地方欢迎指正。

一、组建局域网硬件:关键是自己想组建多大的网络，小的3、5台，用hub就可以了。

这里不作介绍，比较的简单。

这里介绍一下10左右人的网络，需要的硬件是modem(也叫猫)，路由器，交换机，以及一些网线，插排等。

组建步骤:这里主要是介绍ADSL宽带上网1.去电信申请一个固定电话(如果自己有，就不用申请-废话)。

这个大约得一个周左右的时间才能装上电话，如果有电话就直接去申请宽带，现在电信给每一位员工都设了任务，所以去营业厅的时候，有的时候甚至不用你来说话，你的宽带就办好了，要安装上去还得几天的时间。

我这里申请的是包年的1920元，8M的带宽。

2.趁着没有来装宽带的几天，我们可以去市场选购modem(也叫猫)，路由器，交换机。

这个最好去找一个老手，找那种天天在电脑城逛游的人，我花费了大约900元买到了大亚的猫(听说这种猫比那个实达的好多了)型号:大亚DB108，腾达的路由(铁壳，用户多所以散热很重要，推荐tenda TEI6609 的4口路由，可以找几款路由看看，掂量一下重量也是一个很好的办法)，腾达24口交换机(TEH2400S)，以及一个小hub(由于宿舍的人距离较远，所以买了一个hub)一个带保险的插排，走的时候还从老板那里混到了3个螺丝刀，一个小音箱(质量不是很好)，又向老板要两条网线(一根大约5米长，一条是从路由接到自己的电脑上的，另一个是路由接到交换机上的，这两条线都有自己的做法，在附件中有详细的介绍)，这一下收获颇丰，该回去实验一下仪器了。

和你一起去的人最好多一点，这样好砍价。

3.连接将你的设备:猫里面自带了一根网线，将猫的那根网线一头插在ethernet口，另一头插在路由的WAN口。

然后将你从老板那里得来的两根网线(一根5米左右)，一根连接自己的电脑和路由(自己可以独立占一个路由的端口，速度很快)，一根连接路由和交换机(交换机的端口可以任意一个，我选的是第二端口;如果是hub那么与uplink平行的第一个端口不能插别人的网线，这个端口的作用是uplink 坏了才起作用，插上去也不能上网)，其余的网线都从你的路由和交换机出。

局域网组建与维护-05正文：本文档主要介绍局域网的组建与维护，并提供详细的步骤和指南。

一、局域网的定义局域网（Local Area Network，简称LAN）是指在相对较小的范围（如家庭、办公室、学校）内，网络设备互相连接，进行数据交换和共享资源的计算机网络。

二、局域网组建前的准备工作1. 确定局域网的规模和范围，包括局域网的网络设备数量和位置分布等。

2. 调查和选择适合的网络设备，如路由器、交换机、网线等。

3. 准备必要的软件和资源，如操作系统、防火墙、共享文件夹等。

三、局域网组建步骤1. 安装并设置路由器：将路由器连接到ISP提供的宽带接入设备，然后根据路由器的说明书进行设置，如配置网络名称（SSID）和密码等。

2. 部署交换机：连接交换机和路由器，并将各个终端设备连接到交换机上。

3. 设置IP地址：为每个设备分配固定的IP地址，确保设备之间可以相互通信。

4. 配置网络共享：设置共享文件夹和打印机等资源，以实现文件和设备的共享。

5. 配置防火墙：设置防火墙来保护局域网免受网络攻击和威胁。

6. 测试网络连接：确保所有设备都能够正常连接和通信。

四、局域网的维护与管理1. 定期备份数据：定期备份重要的数据和文件，以防止数据丢失或损坏。

2. 定期更新软件和固件：及时更新操作系统、网络设备的软件和固件，以修复漏洞和增加新功能。

3. 监控网络流量和性能：使用网络监控工具来监视网络流量、带宽利用率和设备性能，及时发现和解决问题。

4. 定期维护网络设备：清理设备，检查设备和线缆的连接情况，确保设备正常工作。

5. 定期更新密码：定期更改路由器和其他设备的密码，增加网络的安全性。

附件：本文档涉及的附件包括局域网网络图、设备配置表等。

法律名词及注释：1. 局域网（Local Area Network，简称LAN）：指在相对较小的范围内，网络设备互相连接，进行数据交换和共享资源的计算机网络。

2. 路由器（Router）：用于将数据包转发到目标设备的网络设备。

局域网组建、管理及维护实用教程一、介绍局域网（Local Area Network，简称LAN）是指在相对较小的范围内，由多台计算机通过网络设备连接在一起，实现资源共享和数据传输的网络系统。

本教程将介绍局域网的组建、管理和维护，帮助读者快速搭建和优化自己的局域网。

二、组建局域网1. 设计网络拓扑在组建局域网之前，首先需要进行网络拓扑的设计。

根据需求和实际情况，选择合适的拓扑结构，如：星型、总线型、环状等。

确保网络连接稳定和可靠。

2. 确定网络设备选择合适的网络设备是组建局域网的关键。

常见的设备包括交换机、路由器、防火墙等。

根据局域网的规模和功能需求，选择对应的设备进行配置。

3. IP地址规划为局域网中的每台计算机分配唯一的IP地址是必要的。

根据网络规模和需求，进行IP地址的规划和分配，确保每台计算机能够正确通信。

4. 接入互联网如果需要将局域网连接到互联网上，需要配置路由器和防火墙等设备，并向运营商申请相应的互联网接入服务。

三、管理局域网1. 用户权限管理在局域网中，正确管理用户权限是确保网络安全的重要环节。

根据不同用户的需求和工作职责，设置不同的权限和访问控制，保护网络资源的安全。

2. 网络存储管理局域网中常常需要进行文件共享和存储管理。

可以通过搭建文件服务器、网络存储设备等方式，提供共享文件和存储空间，方便用户的数据管理和交流。

3. 网络监控和故障排除定期对局域网进行监控和维护是必要的。

通过网络监控工具，及时发现和解决网络故障，确保网络的稳定性和可靠性。

四、维护局域网1. 定期更新软件和补丁为了提高网络的安全性和性能，应定期更新局域网中的软件和补丁。

保持系统的最新状态，防范安全威胁。

2. 数据备份和恢复定期进行数据备份是保证网络数据安全的重要手段。

确保重要数据的备份完整和有效，以便在数据丢失或损坏时能够及时恢复。

3. 安全防护和漏洞修复设置防火墙、入侵检测系统等安全设备，对网络进行实时监控和防护。

基础局域网的搭建与维护技巧一、简介在现代网络通信中，局域网是用户们实现内部资源共享和高速数据传输的基础设施。

本文旨在介绍基础局域网的搭建与维护技巧，帮助读者了解局域网的基本原理和操作方法。

二、局域网的搭建1. 网络规划和设计在搭建局域网之前，首先需要进行网络规划和设计。

确定网络拓扑结构、IP地址分配、子网划分等重要参数，确保网络的可扩展性和高效性。

2. 选择合适的网络设备在搭建局域网时，选择合适的网络设备非常重要。

例如，交换机和路由器是常用的网络设备，可以实现数据包的转发和路由功能。

确保所选设备具备足够的带宽和性能，以满足日常使用的需求。

3. 网络设备的连接和配置将选购的网络设备进行适当的连接和配置，确保设备之间的通信畅通。

根据网络规划，为每个设备分配正确的IP地址和子网掩码，并进行相应的路由设置。

4. 局域网的安全性配置在搭建局域网时，要重视网络的安全性。

配置设备的防火墙、访问控制列表等安全机制，限制不必要的访问和数据泄露，保护网络的安全。

三、局域网的维护1. 网络监控与故障排除对局域网进行定期的监控与维护，及时发现和排除网络故障。

使用网络监控工具检测网络设备的状态，并进行必要的维修和更换。

2. 定期备份数据定期备份局域网中的重要数据，以防止数据丢失和灾难恢复。

选择合适的备份方案，确保数据的可靠性和完整性，以减小数据损失的风险。

3. 系统更新和安全补丁及时更新网络设备和服务器的操作系统，并安装最新的安全补丁。

这样可以修补系统漏洞，提高网络的安全性和稳定性。

4. 增加网络容量和优化性能随着企业的发展和扩张，局域网的带宽和性能需求可能会增加。

根据实际需求，增加网络设备的容量或者优化网络配置，以满足用户的需求。

四、结语本文简要介绍了基础局域网的搭建与维护技巧。

通过合理的网络规划和设计、选择合适的网络设备以及定期的维护工作，可以建立一个稳定、安全且高效的局域网。

希望本文对读者在搭建和维护局域网过程中提供一些参考和帮助。

局域网组建及维护教案(特殊条款版)教案局域网组建及维护一、教学目标1.让学生了解局域网的基本概念、组成和分类。

2.使学生掌握局域网的组建方法和维护技巧。

3.培养学生解决实际问题的能力，提高团队协作和沟通能力。

二、教学内容1.局域网的基本概念2.局域网的组成和分类3.局域网的组建方法4.局域网的维护技巧三、教学重点与难点1.教学重点：局域网的组建方法和维护技巧2.教学难点：局域网的配置和维护四、教学方法1.讲授法：讲解局域网的基本概念、组成和分类2.演示法：演示局域网的组建过程3.实践法：学生分组进行局域网的组建和维护实践4.讨论法：分析局域网组建和维护过程中遇到的问题，共同探讨解决方案五、教学过程1.导入新课提问：什么是局域网？它的作用是什么？引入：介绍局域网在日常生活和工作中的应用场景，激发学生学习兴趣2.讲解局域网的基本概念、组成和分类局域网的概念局域网的组成：硬件设备、传输介质、网络协议局域网的分类：按传输速率、拓扑结构、传输介质等分类3.局域网的组建方法硬件设备的选型与连接网络协议的配置IP地质的分配与设置网络测试与调试4.局域网的维护技巧网络设备的日常检查与维护网络安全的防护措施网络故障的排查与解决网络性能的优化与升级5.实践环节学生分组进行局域网的组建和维护实践教师巡回指导，解答学生疑问学生展示实践成果，相互评价与交流6.总结与拓展回顾本节课所学内容，巩固知识点提问：局域网组建和维护过程中需要注意哪些问题？拓展：介绍无线局域网、虚拟局域网等新型局域网技术7.课后作业复习局域网的基本概念、组成和分类完成局域网组建和维护的实践报告预习下一节课内容：广域网组建与维护六、教学评价1.过程性评价：观察学生在实践环节的表现，评价其动手能力和团队协作能力2.结果性评价：检查课后作业和实践报告，评价学生对知识点的掌握程度3.学生自评与互评：让学生自我评价在学习过程中的收获，相互评价实践成果七、教学资源1.教材：《计算机网络》2.多媒体课件：局域网组建与维护PPT3.网络资源：相关教学视频、局域网组建与维护教程4.实践设备：计算机、交换机、路由器、网线等需要重点关注的细节是“局域网的组建方法”。

01局域网基础概念Chapter局域网定义与特点0102星型拓扑总线型拓扑树型拓扑环型拓扑常见局域网拓扑结构传输介质与设备简介传输介质网络设备网络协议及层次模型网络协议层次模型02局域网组建规划与设计Chapter明确用户需求设定网络目标评估现有资源030201需求分析与目标设定网络拓扑结构选择依据星型拓扑树型拓扑环型拓扑网状拓扑01020304选择性能稳定、接口丰富、支持多种路由协议的路由器。

路由器根据网络规模和需求选择不同端口数、传输速率的交换机。

交换机根据业务需求选择不同类型的服务器，如文件服务器、数据库服务器等。

服务器选择具备高性能、高安全性、易于管理的防火墙设备。

防火墙设备选型与配置方案制定01020304私有IP 地址范围选择DHCP 服务器配置子网划分与掩码设置静态IP 地址分配IP 地址规划及分配策略03局域网硬件设备安装与调试Chapter网线制作与连接方法讲解网线类型选择网线制作步骤网线连接方法交换机、路由器等核心设备配置步骤交换机配置讲解交换机的基本配置方法，包括端口划分、VLAN设置等。

路由器配置介绍路由器的配置步骤，包括IP地址分配、路由表设置等。

防火墙配置根据网络安全需求，配置防火墙规则，保障网络安全。

1 2 3电脑接入网络手机、平板等设备接入网络打印机、摄像头等外设接入网络终端设备接入网络操作指南故障排查与处理方法分享网络不通故障排查网速慢故障排查设备无法连接故障排查网络安全故障排查04局域网软件环境搭建与管理Chapter操作系统选择及安装步骤介绍选择合适的操作系统根据局域网需求和计算机硬件配置，选择稳定、安全、易用的操作系统，准备安装介质安装操作系统配置网络参数了解硬件需求下载可靠驱动安装顺序更新驱动驱动程序安装和更新注意事项在操作系统中创建需要共享的文件夹，并设置共享名称和访问权限。

创建共享文件夹访问共享文件夹权限控制监控共享访问在局域网中的其他计算机上，通过网上邻居或资源管理器访问共享文件夹。

局域网组建与维护局域网（Local Area Network）是指在一个较小地理范围内，连接在同一地点的计算机互联而成的网络。

搭建和维护一个高效可靠的局域网对于许多组织和企业而言是至关重要的。

本文将围绕局域网的组建和维护展开讨论，包括网络拓扑结构的选择、硬件设备的配置与管理、安全性的保障以及日常维护与故障排除等方面。

一、网络拓扑结构的选择在局域网的组建过程中，选择适当的网络拓扑结构是至关重要的。

常见的拓扑结构包括星型、总线型、环型和网状型。

在选择时，需要考虑到网络规模、数据传输速度、可靠性和扩展性等因素。

根据实际需求，灵活选择适合的网络拓扑结构，能够最大程度地提高局域网的性能和稳定性。

二、硬件设备的配置与管理组建一个稳定高效的局域网需要合理配置和管理硬件设备。

首先，需要选择适用的网络设备，如交换机、路由器和网卡等。

这些设备应该具备高性能、稳定可靠且易于管理的特点。

其次，对于较大规模的局域网，可以考虑使用VLAN（Virtual Local Area Network）技术来进行网络划分，以提高网络的可管理性和安全性。

三、安全性的保障局域网的安全性是至关重要的。

为了保障局域网的安全，应采取一系列的安全措施。

首先，设置密码以确保网络设备和服务器的安全。

其次，安装防火墙和入侵检测系统，及时发现并阻止网络攻击。

此外，还可以采用基于身份认证的访问控制机制，限制用户的访问权限，并定期更新网络设备的固件，以及时修复可能的安全漏洞。

四、日常维护与故障排除一个健康的局域网需要进行定期的维护与故障排除。

日常维护包括定期备份数据、更新软件和固件、检查网络设备的运行状态等。

当出现网络故障时，需要快速定位问题并及时修复，以减少网络中断时间。

可以利用网络管理软件进行网络监控和故障排查，及时发现和解决网络问题。

综上所述，局域网的组建与维护是一个综合性的工作。

通过选择合适的网络拓扑结构、配置和管理硬件设备、保障网络的安全性，以及进行定期的维护与故障排除，能够搭建和维护一个高效可靠的局域网，提高网络性能和稳定性，满足组织和企业的需求。

局域网组建、管理及维护实用教程一、什么是局域网？局域网（Local Area Network, LAN）是指覆盖在一个较小地理范围内的计算机网络，例如一个办公楼、学校、工厂、小区等。

局域网一般由一组相互连接的计算机以及相关设备和软件组成，它们可以方便、高效地共享资源（如文件、打印机等）和信息（如电子邮件、视频、音频等）。

二、局域网的组成及基本要素1.计算机：组成局域网的核心设备。

可以是台式机、笔记本电脑、服务器等。

2.网络设备：负责计算机之间的数据传输。

如交换机、路由器、网卡等。

3.传输介质：承载信息的物理媒介。

如网线、光缆等。

4.网络协议：计算机网络中的通讯规则。

例如TCP/IP协议。

三、局域网的组建步骤1.规划：确定局域网的覆盖范围、网络拓扑结构、计算机的数量、设备和软件需求等。

2.布线：选择合适的传输介质，并在各计算机之间建立物理连接，如插网线、连接网卡等。

3.设备配置：配置交换机、路由器等网络设备，使其能够顺利传输数据。

4.地址分配：为每个计算机分配IP地址，以便它们能够互相通信。

5.共享资源：配置共享文件夹、打印机等，实现资源共享。

1.安全管理：保障网络的安全性。

如设置管理员账户和密码、安装防火墙、禁用不必要的服务等。

2.性能管理：保障网络的稳定性和性能。

如进行网络优化、监测性能、定期维护等。

3.故障排除：网络故障的处理和维修。

如监测网络设备、记录错误日志等。

4.更新升级：定期更新软件、驱动程序和系统，以消除安全漏洞并提高功能性能。

五、常用局域网管理工具1.网络监控软件：如Cacti、Zabbix、Nagios等，可帮助管理员实时监控网络设备的健康状况和使用情况。

2.网络扫描工具：如Nmap、Angry IP Scanner等，可扫描局域网内的设备，查看它们的IP地址、MAC地址等信息。

3.远程管理工具：如TeamViewer、VNC等，可让管理员远程登录受管计算机，对其进行管理和控制。

局域网的组建与日常维护一、网络结构进行比较从经济实用的角度出发，让一个局域网中所有的计算机共享一条pstn、isdn、hdsl\ddn等线路访问internet。

所以需要考虑局域网的组网方式、接入internet的方式、软件硬件以及耗材。

选择不同的方式，将决定投入的资本、网络的整体性能如何管以及理维护是否方便。

lan的网络拓扑结构广泛采用的主要有总线型和环型。

lan使用的星型结构主要是指用双绞线构成的网络。

这种使用集线器（hub）构成的星型网，实质上仍然是总线型网络，也就是我们常说的以太网。

下面对这两种网络结构进行比较。

1、总线型网络优点：(1) 结构简单：网络各节点通过简单的搭线器（t头）即可接入网络。

(2) 走线量小：星型网络需要从中心集线器向每个网络节点单独甩线，如果不用线槽走线的话，地面上经常爬满一捆一捆的网线。

而总线型网络所有节点共用一条电缆，走线量要比星型小许多倍，并且看起来很规整，除个别处外，可以不用线槽。

(3) 成本较低：总线型网络因用线量小，无需集线器等昂贵的网络设备，不用线槽、接线盒等结构化布线材料，成本要远低于星型网络。

(4) 扩充灵活：星型网络在增加节点数目时有时是一件极其痛苦的事，如果在网络最初规划时留的空间较小，可能会遇到下列情况:可能会因为只增加一个接点而必须购买一个集线器，要将线槽打开重新下线，如果线巢已满或用胶沾死，就要重新布线，而总线型网络只需增加一段电缆和一个t头就可增加一个节点。

缺点：(1) 最高速度为10m。

(2) 无法应用交换技术。

(3)网络易瘫痪。

(4) 网络无法采用分层结构。

所需设备：网络接口卡（bnc口）,同轴电缆（50欧）, 搭线器（t型头）,bnc接头, 端子（50鸥无感电阻）。

2、星型网络优点：（1）可以提供100m的网络速度。

（2）能应用交换技术：以太网的特点是整个网络同一时刻只能传递一组数据，应用交换技术就可以突破该限制。

（3）可以采用分层结构：例如：干网可用千兆，中间层可用百兆，低层可用十兆交换到桌面，可以充分利用网络资源，减少瓶颈，对于大范围楼宇、写字间、计算机分布不规则的情况，布线灵活方便可采，用结构化布线材料，在可能连接计算机的地方安装接口，而不影响美观必须采用专用压线工具处理网线接头（rj45接头），所以安装接头工作比较简单所需设备：rj45接头：（水晶头）,双绞线：有三类（符合ieee802.310base-t,用于10m网），五类、超五类（用于100m网）之分，集线器（hub），rj45口网络接口卡（nic）：有10m，100m或10/100m自适应之分。

局域网组建与维护实用教程一、填空题1.计算机网络中常用的三种有线通信介质是双绞线、同轴电缆、光纤。

2.局域网的英文缩写为LAN ，城域网的英文缩写为_ MAN _，广域网的英文缩写为WAN 。

3.计算机网络的功能主要表现在硬件资源共享、软件资源共享、数据资源共享。

4.决定局域网特性的主要技术要素为媒体访问控制方式、拓扑结构、传输介质。

5.计算机网络是现代_计算机_技术与通信技术密切组合的产物。

6.局域网常用的拓扑结构有总线、_环形____、_网状____、_树形____、_星形__等几种。

7.计算机网络按网络的作用范围可分为_局域网__、_城域网和广域网三种。

8.一个网络协议主要由语法、_语义__及_同步__三要素组成。

9.TCP/IP模型由低到高分别为网络接口层_、网间网层、传输层、_应用层_层次。

10.TCP/IP体系结构的传输层上定义的两个传输协议为TCP_和_UDP__11.在TCP/IP层次模型的网络层中包括的协议主要有IP、IMCP、_ ARP ___和_RARP____.12.常用的IP地址有A、B、C三类 128.11.3.31是一个_B类地址，其网络标识为_128.11.0.0__，主机标识_3.31__。

13.IP地址的位数为32位。

14.TCP/IP协议集的网络层上的RARP子协议的功能是将主机的物理地址转化为IP地址。

15.如果一台主机的IP地址为192.168.0.10,子网掩码为255.255.255.224,那么主机所在网络的网络号占IP地址的_27___位。

16.IP定义了统一的地址表示法_ IP地址_____和统一的数据表示法_IP数据报_。

_17._ ARP__协议负责将IP地址转换成MAC地址。

18.IP规定，用IP地址和子网掩码一起表示一个节点的地址。

子网掩码中“1”对应的部分表示_网络号____，“0”对应的部分表示_主机号____。

19.IP提供的数据传输是不可靠的，在丢失数据报的同时，IP规定，应该给源主机一个错误报告，这个工作是__ICMP____协议完成的。
