欣灵变频器使用说明书XLP-3300

XMT -7000D工业调节器/温度控制器产品使用说明书欣灵电气股份有限公司2)、仪表面板各种功能的显示和参数的设置均正常，指示灯有相应的动作而仪表却失去控制作用时，一般是因仪表外部负载短路、断路、错线等导致了仪表内器件的烧坏。

此时请打开仪表，凡触点输出的，请检查连线是否焦痕；凡驱动可控硅的请检查脉冲变压器或光电偶合器是否有开路现象。

如有上述情况，修复铜箔或把仪表寄回生产厂家维修。

压是否太低，并使之符合技术要求规定。

10、仪表的保存仪表应在包装齐全的情况下存放在干燥通风、无腐蚀性气体的场合。

XMT -7000D工业调节器/温度控制器 使用说明书此产品在使用前，请仔细阅读说明书，以便正确使用，并请妥善保存，以便随时参考116欣灵电气股份有限公司X I N L I N G E L E C T R I C A L C O., L T D地址：浙江省乐清柳市智广工业区邮编：325604电话：*************传真：*************E-mail:************** XMT-7000D系列智能数字温度控制仪是在XMT-8000系列基础上，更新开发的高性能智能仪表，它以优异的控制精度，迅捷的扰动响应和强大的抗干扰能力，满足用户的各种控温需求。

可广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。

1、产品简介产品主要特点：软件调零调满度，冷端自动补偿室温。

四位双色LED数码管分别指示测量和设定值。

仪表深度小于82mm，机框短小，便于安装。

2、仪表主要技术参数：主要项目 技术参数 说明显示基本误差 ≤±(1.0%F S+1个字)或±(0.5%F S+1个字)冷端补偿误差 ≤±2℃温度系数 ≤0.05/℃仪表分辨率 1℃或0.1℃仪表采样周期 3次/秒输出触点容量 继电器触点220V阻性负载≤3A继电器触点220V感性负载≤1A输出控制电压 S S R驱动电平D C0-12V输出控制电流 0-10m A电流负载阻值800欧姆以下4-20m A电流负载阻值600欧姆以下工作环境 环境温度0-50℃，相对湿度：45%-85%大气压力：80-106K P a信号输入 热电偶：E、K、J、B、S热电阻：C U50、P T100输出和报警方式 多种（见型谱表）9、故障的显示和判断9.1 仪表的故障显示1)、若怀疑仪表的精度，可把传感器插入经充分拌和的冰水混合液中，仪表应显示在0℃左右，把传感器插入在标准在大气压下的沸水中，仪表应显示100℃左右，误差较大时一般是传感器分度号与仪表不配所致。

地址：浙江乐清经济开发区纬十九路号 Http：//www.-.c328Iin nC技术咨询：-- 出版日期：20年月40082367752001XLQ-SK1018A010E4系列水泵智能控制器非常感谢您使用欣灵牌水泵智能控制器，使用前请阅读使用手册！序言序 言XL Q-SK10系列水泵智能控制器外观精美、操作简便，指示内容简单明了，操作更加人性化无需任何参数设置，另外控制器还具有多种实用性功能：手/自动切换模式，能够灵活的应用与各种环境；可支持水位浮球触点信号、电接点压力表信号；高、中、底水位探头信号；在自动运行状态具有两用、一用一备、故障时自动换泵功能；可以适用各种“供水”“排水”深井泵、排污泵、管道泵、增压泵、多级泵等。

目 录水泵智能控制器目录一、系统概述 (1)二、型号说明 (1)三、技术参数 (1)四、使用环境 (1)五、产品外形尺寸、安装尺寸 (2)六、接线端子说明 (2)七、操作面板说明 (4)八、拨码开关KB1用途说明 (4)九、实用案例 (6)系列水泵智能控制器是本公司新型研发的“智能控制器”，本XLQ-SK10产品采用高新科技电子集成化设计，具有操作简单，指示直观、外形精美等优点。

使用本产品即可节省线材及外围元器件，安装简单快捷节省装配时间提高效率。

主要适用于消防控制设备、排污设备、喷淋控制设备水塔供水等多种恒压自动/手动供水控制箱配套使用。

一、系统概述二、型号说明XLQ SK10 2设计序号水泵智能控制器欣灵电气12表示：一控一；表示：一控二三、技术参数1AC220V.额定工作电压：2.3A/AC220V内部继电器输出负载电流：3.AC220V适配交流接触线圈电压：4.DC12V电接点压力表及液位探头控制电压类别：5.5W控制器额定功耗：＜6.外部传感器信号：电接点压力传感器、浮球传感器、四、使用环境110℃40℃.工作环境温度：-～2.工作环境为：无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所.相对湿度<%395-1-A无表示：标准型；表示：基础型，A水位控制排水型水泵智能控制器水泵智能控制器七、操作面板使用说明XLQ-SK102XLQ-SK1011、指示灯状态说明：1)、运行灯：绿色常亮表示水泵正在运行。

变频操作说明书操作规程1 操作、显示面板介绍1.1控制柜操作、显示面板———安装在控制柜门上，实现显示及操作。

1.1.1控制柜面板显示说明(如图1)H1---控制电源指示；H2--- 变频运行指示；H3---变频器故障指示；触摸屏---以指示灯形式显示变频器11个状态（如图2）⒈允许：允许高压合闸；⒉外控：允许外部控制；⒊合闸：高压合闸指示灯；⒋就绪：合闸就绪；⒌接通：高压接通；⒍运转：系统运转中；⒎旁通：有功率单元旁通；⒏告警：系统产生故障或告警；⒐远控箱：远控箱控制有效；⒑DCS： DCS控制有效；⒒闭环：系统闭环控制；显示变频器六个数据①设定频率：变频器的设定频率；②实际频率：变频器实际运行频率；③定子电压：电机的定子电压；④定子电流：电机的定子电流。

⑤闭环反馈压力：管网压力显示。

⑥柜内风压显示：功率柜内风压显示。

图1图21.1.2控制柜面板操作说明(如图1)SB1---备用；SB2---电源复位按钮；SB3---变频器故障情况下，故障复位按钮；SB4---变频装置运行过程中紧急停车；触摸屏---进行9个操作（如图2）①启动：用于启动变频器。

必须无故障告警条件满足时才能起作用；②加速：按下此键不抬起，则变频器频率将按一定速度增加，释放后频率停止增加；③减速：按下此键不抬起，则变频器频率将按一定速度减小，释放后频率停止减小；④停止：停止变频器输出，变频器按一定速度减小输出频率，直到变为0停止；⑤复位：复位变频器到初始状态；⑥曲线：按下此键可以查看电机定子电压电流曲线；⑦设置：进入P参数设定屏，进行P参数设定；⑧操作界面:进行变频器的高压分、合闸操作、外控选择操作及指示,并且提供报警记录；（图3）⑨警铃开关选择：用于报警时警铃的解除选择。

注：触摸屏的使用详见高压变频触摸屏使用说明书。

图31.2远控箱操作、显示面板———安装在用户指定位置，实现远控箱显示及操作1.2.1远控箱面板显示说明(如图4)A---显示定子电流；F---显示定子频率；H5---高压合闸允许；H6---高压合闸；H7---高压分闸；H8---变频运行；H9---变频停止；H10---声光报警指示；H11---故障指示；H12---电源指示；H14---就绪指示；H15---远控指示；1.2.2远控箱面板操作说明(如图4)SB9---变频装置运行过程中紧急停车；SB10---备用；SB11---备用；SB12---变频器故障情况下，复位按钮；SB13---电机变频启动按钮；SB14---电机变频停止按钮；SB15---转速上升按钮，按下此按钮不抬起，则变频器频率将按一定速度增加，释放后停止上升；SB16---转速下降按钮，按下此按钮不抬起，则变频器频率将按一定速度减小，释放后停止下降。

变频器运行操作说明在正常的运行状态下，您仅需对如下过程的操作：启动：在预启动状态下，按触摸屏的“启动”按钮，将使变频器工作输出，并驱动电机缓慢运转至设定频率。

需要留意的是：必需在无故障告警的条件下，此按钮才能起作用。

加速：每按一次触摸屏的“加速”按钮，变频器输出频率将上升1Hz。

需要留意的是，您必需在变频调速运行中，此按钮才能起作用。

另外，您也可以通过P50直接设定到所要达到得频率值。

详细方法：在触摸屏上按“设置”按钮，将弹出参数设定图框，在“P参数号：”一栏输入50，在“P参数下传值：”一栏输入预设定的频率值，再按“P参数下设”按钮，确定即可。

减速：按触摸屏的“减速”按钮，变频器输出频率将下降。

其步长已经设定为1Hz。

需要留意的是：必需在变频调速运行中，此按钮才能起作用。

另外，您也可以通过P50直接设定到所要达到得频率值，详细方法祥见上面的“加速”部分。

停止：按触摸屏的“停止”按钮，变频器输出频率将缓慢下降，直至停止输出，然后关闭泵的出口阀门。

此时，变频器将进入预启动状态。

停止后的变频器除检修维护需要断高压外，一般无需再断高压，可以重新按“启动”按钮启动变频器。

需要留意的是：第一，待电机完全停止后方可再次启动变频器；第二，变频器停止后，虽停止了输出，但自身仍待电，因此决不能打开变频器柜门，否则会有触电的危急。

篇2：变频器安全操作规程一、变频器的使用要点在使用变频器时，为确保变频器安全、高效、牢靠地运行，应留意以下几点：1.变频器接地端子必需牢靠接地，以有效抑制射频干扰，曾强系统牢靠性。

系统最好采用独立接地，接地电阻小于1欧。

系统中的传感器、I/O接口、屏蔽层等接地线，应与系统接地汇流排独立接地。

2.环境温度对变频器的使用寿命有很大的影响，环境温度每上升10度，变频器寿命就会减半。

因此变频器应置于有空气调整的环境里，温度应掌握在22度-28度，相对湿度RH≤70%-75%。

3.变频器调速系统的运行与停止不能使用断路器和接触器直接操作，而要用变频器掌握端子或变频器面板建来操作，否则或造成变频器端子失控，并可能造成变频器损坏。

系列数字（温度）显示调节仪使用说明书ISO9001质量体系认证企业一、概述系列数字式（温度）显示调节仪采用大规模集成电路，与传统的XC系列动圈式温度调节仪表和T系列电子式温度指示调节仪相比，具有精度高，抗震性能强，可靠性高，安装方便，读数清晰，无视差，可远距离观察等优点。

产品广泛应用于化工，轻工，纺织，冶金，医疗，家用电器，实验室，农业，种子发芽，细菌培养，家禽孵化，蘑菇培养，蔬菜大棚，水产养殖，塑料机械，包装机械，食品烤箱，制冷，照相冲洗，服装定型，热处理，发酵，制糖，橡胶硫化等行业，作-200℃～+1600℃范围内的温度测量和自动化控制，配上相应的传感器还可以用于对压力，流量，液位等物理量的显示和控制。

（此产品在使用前，请仔细阅读说明书，以便正确地使用并妥善保存）二、仪表型号命名规则: XMZ□单显示仪表XMT□□□□□配用传感器类型：1：热电偶，2：热电阻， 3：电压信号，4：电阻信号，5：电流信号报警种类：0：无报警，1：上限报警， 2：下限报警。

调节方式：0：二位开关式，2：三位开关式 3：时间比例式，6：可控硅移相触发调节， 7：单相可控硅过零触发调节， 8：三相可控硅过零触发调节， 9：连续PID调节。

设定方式：2：电位器设定（8：XMTDA 专用， 1：XMT专用），外型尺寸：（见四部分）全量程显示调节型仪表。

三、主要技术性能和指标：1、显示精度≤1.0％F.S±1个字（除S分度号仪表在800℃-1600℃范围内，其它分度号仪表在全量程范围内均满足上述精度要求。

） 2、设定精度≤1.0％F.S±1个字4、时间比例调节：㈠比例带3-6％，㈡零周期：30S±10S5、输出脉冲信号：幅度大于3V，宽度大于40μS的移相或过零触发脉冲，6、PID调节：1）输出0-10mA或4-20mA两档，2）负载：800±80Ω3）P（比例带）：3-6％，4）I（积分时间）：1500S， 5）D（微分时间）：30S。

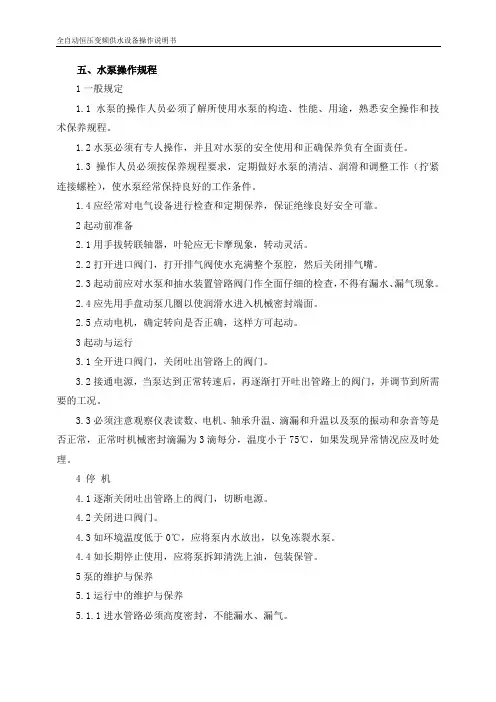

五、水泵操作规程1一般规定1.1 水泵的操作人员必须了解所使用水泵的构造、性能、用途，熟悉安全操作和技术保养规程。

1.2水泵必须有专人操作，并且对水泵的安全使用和正确保养负有全面责任。

1.3 操作人员必须按保养规程要求，定期做好水泵的清洁、润滑和调整工作（拧紧连接螺栓），使水泵经常保持良好的工作条件。

1.4应经常对电气设备进行检查和定期保养，保证绝缘良好安全可靠。

2起动前准备2.1用手拔转联轴器，叶轮应无卡摩现象，转动灵活。

2.2打开进口阀门，打开排气阀使水充满整个泵腔，然后关闭排气嘴。

2.3起动前应对水泵和抽水装置管路阀门作全面仔细的检查，不得有漏水、漏气现象。

2.4应先用手盘动泵几圈以使润滑水进入机械密封端面。

2.5点动电机，确定转向是否正确，这样方可起动。

3起动与运行3.1全开进口阀门，关闭吐出管路上的阀门。

3.2接通电源，当泵达到正常转速后，再逐渐打开吐出管路上的阀门，并调节到所需要的工况。

3.3必须注意观察仪表读数、电机、轴承升温、滴漏和升温以及泵的振动和杂音等是否正常，正常时机械密封滴漏为3滴每分，温度小于75℃，如果发现异常情况应及时处理。

4 停机4.1逐渐关闭吐出管路上的阀门，切断电源。

4.2关闭进口阀门。

4.3如环境温度低于0℃，应将泵内水放出，以免冻裂水泵。

4.4如长期停止使用，应将泵拆卸清洗上油，包装保管。

5泵的维护与保养5.1运行中的维护与保养5.1.1进水管路必须高度密封，不能漏水、漏气。

5.1.2禁止泵在汽蚀状态下长期运行。

5.1.3禁止泵在大流量工况运行时，电机超电流长期运行。

5.1.4定时检查运行中的电机电流值，尽量使泵在设计工况范围运行内运行。

5.1.5泵在运行中应有专人看管，以免发生意外。

5.1.6泵每运行500小时，应对轴承进行加油。

5.1.7泵长期运行后，由于机械磨损，使机组噪声及振动增大时，应停车检查，必要时可更换易损零件及轴承，机组大修期一般为一年。

5.2机械密封的维护与保养5.2.1机械密封润滑液应清洁无固体颗粒。

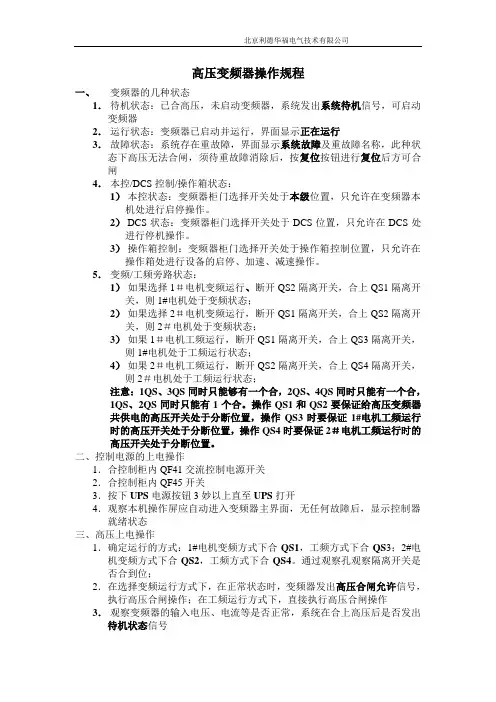

高压变频器操作规程一、变频器的几种状态1．待机状态：已合高压，未启动变频器，系统发出系统待机信号，可启动变频器2．运行状态：变频器已启动并运行，界面显示正在运行3．故障状态：系统存在重故障，界面显示系统故障及重故障名称，此种状态下高压无法合闸，须待重故障消除后，按复位按钮进行复位后方可合闸4．本控/DCS控制/操作箱状态：1）本控状态：变频器柜门选择开关处于本级位置，只允许在变频器本机处进行启停操作。

2）DCS状态：变频器柜门选择开关处于DCS位置，只允许在DCS处进行停机操作。

3）操作箱控制：变频器柜门选择开关处于操作箱控制位置，只允许在操作箱处进行设备的启停、加速、减速操作。

5．变频/工频旁路状态：1）如果选择1＃电机变频运行、断开QS2隔离开关，合上QS1隔离开关，则1#电机处于变频状态；2）如果选择2＃电机变频运行，断开QS1隔离开关，合上QS2隔离开关，则2＃电机处于变频状态；3）如果1＃电机工频运行，断开QS1隔离开关，合上QS3隔离开关，则1#电机处于工频运行状态；4）如果2＃电机工频运行，断开QS2隔离开关，合上QS4隔离开关，则2＃电机处于工频运行状态；注意：1QS、3QS同时只能够有一个合，2QS、4QS同时只能有一个合，1QS、2QS同时只能有1个合。

操作QS1和QS2要保证给高压变频器共供电的高压开关处于分断位置，操作QS3时要保证1#电机工频运行时的高压开关处于分断位置，操作QS4时要保证2＃电机工频运行时的高压开关处于分断位置。

二、控制电源的上电操作1．合控制柜内QF41交流控制电源开关2．合控制柜内QF45开关3．按下UPS电源按钮3妙以上直至UPS打开4．观察本机操作屏应自动进入变频器主界面，无任何故障后，显示控制器就绪状态三、高压上电操作1．确定运行的方式：1#电机变频方式下合QS1，工频方式下合QS3；2#电机变频方式下合QS2，工频方式下合QS4。

通过观察孔观察隔离开关是否合到位；2．在选择变频运行方式下，在正常状态时，变频器发出高压合闸允许信号，执行高压合闸操作；在工频运行方式下，直接执行高压合闸操作3．观察变频器的输入电压、电流等是否正常，系统在合上高压后是否发出待机状态信号四、变频器启动操作1．用本机界面启动1）将柜门的选择开关拨到本控位置，进入功能界面，选为本机给定2）确认系统已处于待机状态3）确认电机在静止状态4）设定频率5）按下操作面板的启动按钮6）观察电机运行频率及电压、电流是否正常2．用操作箱启动1）将柜门的选择开关拨到操作箱位置，进入参数界面，选为模拟给定2）确认系统已处于待机状态3）确认电机在静止状态4）在DCS处设定变频给定为50％；5）点击操作台上的启动按钮，通过加减速按钮，改变电机的运行转速，确定电机、风机运行是否正常。

变频器设置参数的步骤变频器作为一种电气设备，在工业领域中被广泛应用于调节电机的转速和运行模式。

为了使变频器能够正常工作，我们需要进行一系列的设置参数。

下面将介绍变频器设置参数的步骤。

1.安装变频器首先，将变频器正确安装在合适的位置上。

确保变频器与电源、电机等设备连接良好，并按照变频器的安装手册进行正确的安装操作。

2.连接控制线路将控制线路连接到变频器的控制端子上。

控制线路通常由控制器、开关、传感器等组成，如启停信号线、转速控制信号线等。

确保控制线路的连接正确无误。

3.设置基本参数接通电源后，进入变频器的参数设置界面。

根据具体型号和要求，设置变频器的基本参数，如工作频率、额定电流、电机功率等。

这些参数需要根据实际情况进行调整。

4.设置电机参数根据所连接的电机的具体参数，进行电机参数设置。

这包括电机额定电流、转速、极数等。

根据电机的额定参数，在变频器中进行相应的设置，以确保变频器能够正常控制电机的运行。

5.设置控制模式根据具体的应用需求，选择合适的控制模式，如速度控制模式、转矩控制模式等。

在变频器的参数设置界面中，进行相应的配置，以实现所需的控制方式。

6.调整参数在设置参数后，进行参数调整。

通过监测电机的运行状态，调整参数的取值，以实现更准确的控制效果。

比如，可以根据实际情况微调电机的转速、加速度、减速度等参数，以达到更好的控制性能。

7.运行测试在完成参数设置和调整后，进行运行测试。

通过模拟实际工作环境，测试变频器的运行效果和控制性能。

观察电机的启停、转速控制、转向等方面的表现，以确认变频器的参数设置是否合理。

8.优化调整根据实际工作需求和测试结果，对参数进行优化调整。

根据不同的工作场景和需求，随时调整参数的取值，以使变频器的控制更加精确和稳定。

9.定期检查定期检查变频器的运行状态和参数设置情况。

确保变频器和电机的连接稳固可靠，参数设置准确无误。

如发现异常情况，及时进行处理和调整，以保证变频器的正常工作。

●请在手册的1.3项中记载的一般规格环境中使用。

请勿在下列场所使用:有灰尘、油烟、导电性尘埃、腐蚀性气体、可燃性气体的场所；暴露于高温、结露、风雨的场所；有振动、冲击的场所电击、火灾、误操作也会造成产品损坏。

●在进行螺丝孔加工和接线时，不要使铁屑或电线头落入可编程控制器的通风窗口内，可能引起火灾、故障、误操作。

●可编程控制器通风窗上装有防尘罩，在工作结束后请将其拆下。

否则会引起火灾、故障、误操作。

●请把连接电缆、存储盒、显示模块准确插入规定插口中。

接触不良有可能引起误操作。

●外部电源发生异常、可编程控制器发生故障时，为使整个系统安全运行，请务必在可编程控制器的外部设置安全电路。

(1)务必在可编程控制器的外部电路中设置紧急制动电路、保护电路、正反转电路等相反操作的互锁电路和防止机器损坏的定位上限、下限的互锁电路等。

(2)可编程控制器CPU通过自诊断功能检测出WDT错误等异常情况时全部输出被关断。

另外当可编程控制器CPU不能检测的输入输出控制部分等的异常情况发生时，不能控制输出。

这时为使机器能安全运转，请设计外部电路和机构。

(3)由于输出单元的继电器、晶体管故障，会无法控制输出为ON或OFF的状态。

为使机器能安全运行，对于与重大事故相关的输出信号，请设计外部电路和机构。

(1)定期检查可编程控制器内是否装有寿命较短的消耗品。

●继电器输出型，如果输出继电器异常高频度工作或驱动大容量负载时必须注意其对使用寿命的影响。

●和其他设备一起检查，请注意以下要点。

.有否由于其他发热体或直射阳光，导致机内温度异常升高。

.有无粉尘或导电性尘埃侵入机内。

.有无接线和端子松动及其它异常。

●使用AC型电源PLC时，请不要从外部电源对基本单元的24+端子供电。

对空端子请勿从外部布线，否则会损坏产品。

请把基本单元的接地端子按第三种方式接地。

但请不要和强电系统共地。

●电源出现不满10ms的瞬时断电，可编程控制器仍会继续工作。

长时间停电或电压偏低时，可编程控制器会停止工作，输出变为O FF，但是一旦电源恢复供电，会自动地重新开始运转(R UN输入为ON时)4.启动.保养注意事项1.设计注意事项5.维护检修，，6.机种构成和产品规格2.安装注意事项。

欣灵电气股份有限公司CAM运动专用控制器用户手册版本号V1.1欣灵电气股份有限公司目录CAM电子凸轮 (1)1.功能概述 (2)1-1．追剪概述 (2)1-2．追剪机械环境要求 (4)1-3．飞剪概述 (4)1-4．飞剪机械环境要求 (5)1-5．自定义凸轮概述 (6)2．指令应用 (7)2-1．指令软件应用简介 (7)2-2．凸轮绑定[CAMFUN] (10)2-3．凸轮初始化[CAMRST] (11)2-4．凸轮原点抓取[CAMORG] (12)2-5．色标抓取[CAMGET] (13)2-6．凸轮测速[CAMSPD] (14)2-7．凸轮虚拟速度[CAMVIR] (15)2-8．运动控制库[CAMLIB] (16)3．系统配置 (16)3-1．S1参数配置表（凸轮参数） (16)3-2．S0参数配置表（凸轮标志位） (21)4．应用与案例 (23)4-1．追剪应用与调试 (23)4-2．飞剪应用与调试 (24)4-3．追剪飞剪案例解析 (25)4-4．自定义凸轮应用 (30)4-6．自定义函数曲线应用 (32)5．注意事项 (35)6．常见问题 (36)附录 (39)附录1：凸轮状态及报警信息 (39)附录2：高速计数配置 (40)附录3：脉冲配置 (40)附录4：中断入口地址分配 (41)附录5：寄存器容量范围 (41)CAM电子凸轮本手册主要介绍CAM系列可编程专用控制器的电子凸轮控制功能，内容主要包括追剪、飞剪指令用法、自定义凸轮使用、指令参数配置以及相关线圈和寄存器等。

电子凸轮在包装印刷、连续生产等有着较为广泛的应用，其中飞剪和追剪是其中应用较为广泛的两种电子凸轮，针对追剪飞剪应用，CAM专用指令方便快速构建完成项目。

1．功能概述2．指令介绍3．系统配置4．应用与案例5．注意事项6．常见问题附录送料编码器压辊追剪裁切模组主传动近限位原点远限位追剪伺服在包装印刷行业中，需要在运动过程中实现多轴联动、实时相对同步等功能，CAM 系列PLC 具有追剪、飞剪功能以及自定义电子凸轮功能，通过简单配置相应寄存器和调用电子凸轮功能块可以快速构建追剪、飞剪以及复杂电子凸轮项目应用。

TD3300通用变频器用户手册一、前言欢迎您使用 TD3300 通用变频器。

本手册将为您提供详细的操作指南和技术信息，帮助您正确安装、调试和使用本产品。

在使用前，请您务必仔细阅读本手册，以确保您能够充分发挥 TD3300 通用变频器的性能，并保证其安全可靠运行。

二、产品概述TD3300 通用变频器是一款高性能的交流调速设备，适用于各种工业自动化控制领域。

它采用了先进的控制技术和优化的电路设计，具有调速范围宽、精度高、稳定性好、节能效果显著等优点。

该变频器具有多种保护功能，如过流保护、过压保护、过载保护、过热保护等，能够有效保障设备的安全运行。

同时，它还具备丰富的通讯接口和扩展功能，方便与其他控制系统进行集成和联网。

三、技术规格1、输入电源电压范围：＿____V ＿____V频率范围：＿____Hz ＿____Hz2、输出频率范围：＿____Hz ＿____Hz3、控制方式多种控制模式可选，如 V/F 控制、矢量控制等4、过载能力一般为_____%额定电流，持续时间_____秒5、防护等级标准防护等级为_____四、安装与接线1、安装环境环境温度：＿____℃＿____℃相对湿度：＿____% ＿____%（无凝露）安装地点应无粉尘、腐蚀性气体、易燃气体等2、安装方式可以采用壁挂式、柜式等安装方式，安装时应保证良好的通风散热条件3、接线主电路接线：包括输入电源接线和输出电机接线，务必确保接线牢固可靠，避免松动引起故障控制电路接线：按照手册中的接线图进行正确连接，注意信号的极性和线序五、操作与显示1、操作面板操作面板上设有各种按键和显示屏，用于参数设置、运行状态监控和故障报警显示2、参数设置通过操作面板可以进入参数设置界面，根据实际需求设置相应的参数，如频率给定、加减速时间等3、运行状态显示实时显示变频器的输出频率、电流、电压、功率等运行参数六、功能与应用1、调速功能可以实现电机的无级调速，满足不同工况下的速度需求2、节能运行根据负载情况自动调整输出功率，达到节能的目的3、多段速运行可以预设多个运行速度段，通过外部信号进行切换4、转矩控制适用于对转矩有特殊要求的场合七、故障诊断与排除1、故障代码变频器在发生故障时会显示相应的故障代码，您可以根据故障代码查找手册中的故障原因和解决方法2、常见故障及处理过流故障：检查电机是否过载、短路，以及变频器参数设置是否合理过压故障：检查电源电压是否过高，以及减速时间是否设置过短过热故障：检查散热风扇是否正常工作，环境温度是否过高八、维护与保养1、定期检查定期检查变频器的接线是否松动，散热风扇是否正常，以及内部是否有灰尘积累2、清洁定期清理变频器表面和内部的灰尘，保持良好的散热条件3、备件更换对于易损件，如滤波电容、继电器等，应根据使用情况定期更换九、注意事项1、在安装和调试过程中，务必切断电源，并等待变频器放电完毕后再进行操作2、严禁在变频器运行时触摸其内部电路和接线端子，以免发生触电事故3、变频器应远离强磁场和强干扰源，以保证其正常运行4、在进行参数设置时，应仔细阅读手册，确保设置的参数正确合理5、如遇故障无法排除，请及时联系专业技术人员进行维修。

一、概述
系列电动机断相保护器（以下简称保护器）适用于交流，电压的供电电路中与交流接触器等BHQ-Y 50Hz AC380V 开关电器组成电动机控制电路，当电动机的主电路出现断相（缺相）时，及时断开开关电器触头，分断电动机的三相电源，快速可靠地保护电动机。

保护器采用电磁感应原理和电流参数平衡控制，具有灵敏度高、体积小、使用方便、动作可靠、防震耐温耐湿及长期使用免维修调整等优点，是一种理想的电动机保护装置。

二、型号规格
三、主要技术数据
、工作电压
：三相，。

1AC380V 50Hz 、断相动作时间：＜。

22s 、触点容量：（阻性）。

3AC380V 3A 、电寿命：×
41105次。

、机械寿命：×51106次。

、工作方式：不间断工作制。

6四、应用电路举例
五、外形及安装尺寸图
六、使用说明
、参照图、图正确将保护器与控制线路相连（三相电源同向穿过保护器的三个圆孔）。

112、选用保护器时，应注意选用的保护器所标称的电流范围应能满足电动机空载电流的要求。

2、保护器需接上电动机才能正常工作，否则处于缺相保护状态，拒绝合闸，不能馈电。

3型号
BHQ-Y-J(JS1-200)
BHQ-Y-C 电流范围
～0.55A
～220A
～20A 80A
图1、BHQ-Y-J 注：
FU ：熔断器
KM ：交流接触器（AC380V ） SB1：停止按钮 SB2：启动按钮 M ：电动机
图2、BHQ-Y-C。

变频电源操作规程全集文档(可以直接使用，可编辑实用优质文档，欢迎下载）化验室安全操作规程（１）分析人员必须认真学习分析规程和有关的安全技术规程，了解设备性能及操作中可能发生事故的原因，掌握预防和处理事故的方法。

（２）进行有危险性的工作，如危险物料的现场取样、易燃易爆物品的处理、动火分析等，应有第二者陪伴，陪伴者应处于能清楚看到工作地点的地方并观察操作的全过程。

（３）玻璃管与胶管、胶塞等拆装时，应先水润湿，手上垫棉布，以免玻璃管折断扎伤。

（４）夏季打开易挥发溶剂瓶塞前，应先用冷水冷却，瓶口不要对着人。

（５）蒸馏易燃液体严禁用明火。

蒸馏过程不得离人，以防温度过高或冷却水突然中断。

（6）化验室内每瓶试剂必须贴有明显的与内容物相符的标签。

严禁将用完的原装试剂空瓶不更新标签而装入别种试剂。

（7）操作中不得离开岗位，必须离开时要委托能负责任者看管。

（8）化验室内禁止吸烟、进食，不能用实验器皿处理食物。

离室前有肥皂洗手。

（9）工作时应穿工作服，长发要扎起，不应在食堂等公共场所穿工作服。

进行有危险性的工作要加戴防护用具。

最好能做到实验时都戴上防护眼镜。

（10）每日工作完毕检查水、电、气、窗，进行安全登记后方可锁门。

(11) 化学物品的存放和保管（1）存于专用场地、专用室柜、专人管理（2）根据物品种类、性质、设置相应的通风、防爆、泄压、报警、灭火、防晒、调温、清除静电等安全措施。

（3）遇火、遇潮容易燃烧、爆炸或产生有毒气体的化学危险物品，不得在潮湿、漏雨和低洼容易积水的地方存放，要远离明火、热源，应在阴凉、通风处存放。

（5）入库时需检查、登记、定期检查。

(12)不要用潮湿手碰开关、电线和电器；要时常检查电线、开关、灯头、插头和一切电器用具是否完整，有无漏电、潮湿、霉烂等情况。

稍有毛病应马上修理，决不能凑合着用。

（13）电炉、烘箱（尤其是高温烘箱）在工作状态下不要离人；两端接线柱的两个电阻丝裸露，没有绝缘体保护；两端有水、潮湿，还有明火。
