1：启动2：停机3：激活给定参数设置4：正转5：反转6：故障复位7：本地控制/远程(外部)控制1：如何启动，停机，改变运转方向1：按（显示状态行）2：按（切换为本地模式：在显示屏第一行没有字母L）3:按（停机）4：按（启动）5：按（反向运转）6：按（正向运转）2：如何设置转速给定值1：按（显示状态行）2：按（切换为本地模式：在显示屏第一行没有字母L）3：按（进入给定参数功能）4：按（慢速改变）或者按（快速改变）5：按（）（保存给定值）3：如何选择在显示屏幕上的实际信号1：按（进入实际信号显示模式）2：按（选择某一行，光标选择的地方就是你选择的地方）3：按（进入实际信号的选择功能）4：按（选择一个实际信号）或者按（改变实际信号组）5：按（确认并返回实际信号显示模式）或者按（取消所作选择，恢复原设置）4：如何显示实际信号的全称1：按保持（显示3个实际信号的全称）2：释放（返回实际信号选择模式）5：如何查看和清楚故障记录：注：故障或警告正在发生，则不能清楚故障记录1：按（进入实际信号显示模式）2：按（进入故障记录显示功能）3：按（选择上条或下条故障/警告记录）4：按（清楚故障记录）5：按（返回实际显示信号）6：如何显示和清楚当前故障记录1：按（显示当前故障记录）2：按（将故障复位）7：如何选择一个参数并改变参数值1：按（进入参数模式）2：按（选择一个参数组）3：按（在组内选择一个参数）4：按（进入参数设置功能）5：按（慢速改变数字及文字）或者按（快速改变数字值，仅对数字）6：按（储存新的参数值）或者按（为了取消新的设置并恢复原有设置，按任意一个模式选择键退出，并同时进入相应的模式）8：启动向导的启动，浏览，退出1：按（进入功能模式）2：按（从列出项中选择一个任务或功能项）或者按（翻页，以便显示更多的操作向导/功能项）3：按（进入所选任务）4：按（接受并继续）5：按（接受并继续）6：按（慢速传调整动参数）或者按（快速调整传动参数）7：按（确认新值并进行下一步操作）或者按（取消设置并返回上一步）8：按+ （取消并退出）9：如何将数据从传动单元上传至控制盘1：按（进入功能模式）2：按（进入包含上传，下载和调节亮度功能的页面）3：按（选择上传功能：UPLOAD）4:按（执行上传功能）5：按（切换至外部控制，在显示屏第一行没有L显示）6：断开控制盘的连接，连接到要接受数据的目标传动单元10：如何将数据从控制盘下载至传动单元1：将存有上传数据的控制盘连接到传动设备2：按（切换至本地控制模式）3：按（进入功能模式）4：按（进入包含上传，下载和调节亮度功能的页面）5：按（选择下载功能：DOWNLOAD）6:按（执行下载功能）11：如何设置显示屏的亮度1：按（进入功能模式）2：按（进入包含上传，下载和调节亮度功能的页面）3：按（选择亮度调节功能）4：按（进入亮度设置功能）5：按（调节亮度）6：按（确认新值）或者按（为了取消新的设置并恢复原有设置，按任意一个模式选择键退出，并同时进入相应的模式）。
A变频器操作说明书 The latest revision on November 22, 20201：启动 2：停机 3：激活给定参数设置 4：正转5：反转 6：故障复位 7：本地控制/远程(外部)控制1：如何启动，停机，改变运转方向1：按（显示状态行） 2：按（切换为本地模式：在显示屏第一行没有字母L） 3:按（停机）4：按（启动）5：按（反向运转）6：按（正向运转）2：如何设置转速给定值1：按（显示状态行）2：按（切换为本地模式：在显示屏第一行没有字母L）3：按（进入给定参数功能）4：按（慢速改变）或者按（快速改变）5：按（）（保存给定值）3：如何选择在显示屏幕上的实际信号1：按（进入实际信号显示模式）2：按（选择某一行，光标选择的地方就是你选择的地方）3：按（进入实际信号的选择功能）4：按（选择一个实际信号）或者按（改变实际信号组） 5：按（确认并返回实际信号显示模式）或者按（取消所作选择，恢复原设置）4：如何显示实际信号的全称1：按保持（显示3个实际信号的全称） 2：释放（返回实际信号选择模式）5：如何查看和清楚故障记录：注：故障或警告正在发生，则不能清楚故障记录1：按（进入实际信号显示模式）2：按（进入故障记录显示功能）3：按（选择上条或下条故障/警告记录） 4：按（清楚故障记录）5：按（返回实际显示信号）6：如何显示和清楚当前故障记录1：按（显示当前故障记录） 2：按（将故障复位）7：如何选择一个参数并改变参数值1：按（进入参数模式）2：按（选择一个参数组）3：按（在组内选择一个参数） 4：按（进入参数设置功能） 5：按（慢速改变数字及文字）或者按（快速改变数字值，仅对数字）6：按（储存新的参数值）或者按（为了取消新的设置并恢复原有设置，按任意一个模式选择键退出，并同时进入相应的模式）8：启动向导的启动，浏览，退出1：按（进入功能模式） 2：按（从列出项中选择一个任务或功能项）或者按（翻页，以便显示更多的操作向导/功能项）3：按（进入所选任务）4：按（接受并继续）5：按（接受并继续）6：按（慢速传调整动参数）或者按（快速调整传动参数）7：按（确认新值并进行下一步操作）或者按（取消设置并返回上一步）8：按 + （取消并退出）9：如何将数据从传动单元上传至控制盘1：按（进入功能模式）2：按（进入包含上传，下载和调节亮度功能的页面）3：按（选择上传功能：UPLOAD） 4:按（执行上传功能）5：按（切换至外部控制，在显示屏第一行没有L显示）6：断开控制盘的连接，连接到要接受数据的目标传动单元10：如何将数据从控制盘下载至传动单元1：将存有上传数据的控制盘连接到传动设备 2：按（切换至本地控制模式）3：按（进入功能模式） 4：按（进入包含上传，下载和调节亮度功能的页面）5：按（选择下载功能：DOWNLOAD） 6:按（执行下载功能）11：如何设置显示屏的亮度1：按（进入功能模式）2：按（进入包含上传，下载和调节亮度功能的页面）3：按（选择亮度调节功能）4：按（进入亮度设置功能）5：按（调节亮度）6：按（确认新值）或者按（为了取消新的设置并恢复原有设置，按任意一个模式选择键退出，并同时进入相应的模式）。

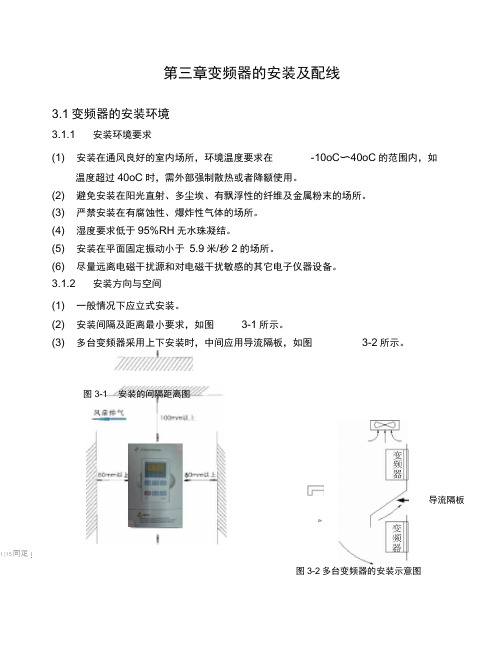

第三章变频器的安装及配线3.1变频器的安装环境3.1.1 安装环境要求(1) 安装在通风良好的室内场所，环境温度要求在-10oC〜40oC的范围内，如温度超过40oC时，需外部强制散热或者降额使用。
(2) 避免安装在阳光直射、多尘埃、有飘浮性的纤维及金属粉末的场所。
(3) 严禁安装在有腐蚀性、爆炸性气体的场所。
(4) 湿度要求低于95%RH无水珠凝结。
(5) 安装在平面固定振动小于5.9米/秒2的场所。
(6) 尽量远离电磁干扰源和对电磁干扰敏感的其它电子仪器设备。
3.1.2 安装方向与空间(1) 一般情况下应立式安装。
(2) 安装间隔及距离最小要求，如图3-1所示。
(3) 多台变频器采用上下安装时，中间应用导流隔板，如图3-2所示。
图3-1 安装的间隔距离图导流隔板a-1 |15冋疋I图3-2多台变频器的安装示意图3.2变频器面板的拆卸和安装拆卸：用十字螺丝刀把固定面板螺钉卸下来，即可卸下面板安装:将安装螺孔对齐后，上好螺钉即可。
3.3变频器配线的注意事项注意(1) 接线前，确保已完全切断电源10分钟以上，否则有触电危险。
(2) 严禁将电源线与变频器的输出端U、V、W连接。
(3) 变频器本身机内存在漏电流，为保证安全，变频器和电机必须安全接地，接地线一般线径为3.5mm2以上铜线，接地电阻小于10 Q。
(4) 变频器岀厂前已通过耐压试验，用户不可再对变频器进行耐压试验。
(5) 变频器与电机之间不可加装电磁接触器和吸收电容或其它阻容吸收装置，如图3-3。
(6) 为提供输入侧过电流保护和停电维护的方便，变频器应通过中间断路器与电源相连。
(7) 继电器输入及输出回路的接线应选用0.75mm2以上的绞合线或屏蔽线,屏蔽层一端悬空另一端与变频器的接地端子E相连，接线长度小于50m>片\危险(1) 确保已完全切断变频器供电电源，操作键盘的所有LED指示灯熄灭，并等待10分钟以上，然后才可以进行配线操作。
![海利普变频器A系列说明书[1]](https://uimg.taocdn.com/b87c06851b37f111f18583d049649b6648d7091d.webp)
海利普变频器A系列说明书海利普变频器A系列说明书目录1、引言1.1 产品概述1.2 适用范围1.3 术语定义2、技术规格2.1 性能参数2.2 外形尺寸2.3 电气参数2.4 环境条件3、安装要求3.1 安装环境选择3.2 安装步骤3.3 连接示意图4、使用说明4.1 开机操作4.2 关机操作4.3 运行模式切换4.4 参数调节方法5、故障排除5.1 常见故障现象与解决方法5.2 故障代码及解释6、维护与保养6.1 维护周期6.2 清洁与防尘6.3 系统检查与调试7、安全警示7.1 可能存在的危险性7.2 安全操作规范7.3 应急处理措施附件.1、安装示意图2、电路图3、参数表注解：- A系列：指海利普变频器产品系列中的型号A- 变频器：通过调整输入电压频率来实现电机转速调节的电器设备- 适用范围：本产品适用于工业自动化场景中，需要实现电机转速控制的各类设备。
- 性能参数：包括额定功率、输入电压、输出电压、频率范围等参数。
- 安装环境选择：根据变频器的散热要求和防护等级，选择合适的安装位置。
- 开机操作：将变频器连接电源，按下启动按钮并按照相关步骤设置参数。
- 关机操作：按下停止按钮，并按照相关步骤进行关机操作。
- 运行模式切换：可以通过面板上的按钮或者远程控制器切换运行模式，如手动、自动、远程等。
- 参数调节方法：通过按键或软件设置参数，包括电机额定功率、运行频率、加速度等。
- 故障排除：了一些常见故障现象，并提供解决方法。
- 故障代码及解释：给出了可能出现的故障代码，并解释了其含义和处理方法。
- 维护周期：推荐的定期维护和保养周期。
- 清洁与防尘：介绍了如何进行清洁和防尘工作。
- 系统检查与调试：提供了一些系统检查和调试的方法和注意事项。
- 可能存在的危险性：了使用过程中可能存在的安全隐患。
- 安全操作规范：给出了安全操作的相关规范和建议。
- 应急处理措施：在出现紧急情况时的相关处理措施。
本文档涉及附件：1、安装示意图：详细展示了变频器的安装示意图，方便用户进行安装操作。
目录一、前言（1）、购入时注意事项（2）、HLP系列铭牌说明二、安全使用注意事项（1）、送电前（2）、送电中（3）、运转中三、产品标准规格（1）、产品个别规格（2）、产品通用规格四、储存及安装（1）、储存（2）、安装场所及环境（3）、安装空间与方向五、配线（1）、主回路配线图（2）、接线端子说明（3）基本配线图（4）、配线注意事项六、数位操作器说明（1）、数位操作器说明（2）、显示项目说明（3）、操作说明七、试运行（1）、运行前检查（2）、试运行方式八、功能一览表九、功能说明十、保养维护、故障信息及排除方法（1）、保养检查注意事项（2）、定期检查项目（3）、故障信息及排除方法（4）、故障及分析十一、周边设施选用及配置（1）、选件（2）、配置十二、附录附录一：简单应用举例附录二：机器外型及安装尺寸附录三：面板外型及安装尺寸附录四：使用者记录及反馈因公司产品更新，本册内容若有更改，恕不另行通知。
*本说明书为2.0版本一、 前言承蒙您惠顾HLP 系列多功能，高性能通用变频调速器。
在使用变频器前请详细阅读本使用说明书，以便正确安装使用机器，充分发挥其功能，并确保安全。
请永久保存此说明书，以便日后保养、维护、检修时使用。
变频器乃电力电子产品，为了您的安全，请务必由合格的专业的电机工程人等符号提醒您于搬运、安装、运转、检查变频器时之安全防范事项，请您配合，使变频器使用更加安全，若有疑虑，请联络本公司各地的代理商洽询，我们的专业人员乐于为您服务。
本说明书如有变动，恕不另行通知。
-1-⑴购入时注意事项：本机出厂前均作严格的包装处理，但考虑运输途中的各种因素，装配前请特别注意下列事项，如有异常，请通知本产品经销商或本公司相关人员。
●搬运中是否损坏或变形。
●包装解开时是否有HLP系列变频器一台及使用说明书一本。
●所订购的规格是否与铭牌相符合（使用电压及KV A数）。
●内部装配的零件，配线及电路板是否异常。
●各端子部分紧锁，机器内是否有异物存在。
ABB变频器操作说明和主要参数1.键盘按钮位置、名称ABB键盘图4—42。
图4— 42 ABB键盘（退出/实际）（菜单）（上下传/功能）（传动选择）（快上）（上）（快下）（下）（确定）（远近）（复位）（给定）（启动）（正转）（反转）（停机）2.键盘按钮中英文对照：ACT退出/实际PAR菜单FUN ■—上下传/功能DRIVE传动选择ENTE——确定LOC/RE——远近控RESE——复位REF给定3.选择键盘操作：按‘远近’，显示1 （远控一面板操作）变为1 L o按’给定’，中部显示中括号o按‘启动’，右上角显示0变为1o按‘快上’或‘上’或‘下’，电机转。
.按‘停机’，按‘正转’或‘反转’变向。
按‘给定’，按‘启动’，按‘上’或‘快上’或‘下’。
电机反转。
三、参数1.参数设置：按（菜单），按」（快增）或F （快减）调出大菜单；按△（慢增）或.（慢减）调出子菜单。
按（确认）给最下行需要改动的加中括号］［，按（△或或△或它）修改, 按（确认）保存一一中括号消除，按（退出），恢复待机状态。
700 采煤机变频器参数：U=380V l=152A, r=1477，P=80K0 f=50Hz.930 采煤机变频器参数：U=380V I=105A，r=1475，P=55KW，f=50Hz.。
2.举例：改电机电压。
按“菜单”键，显示“ 10.01 ”，按・（快减）一下，显示“99.01 ”, 按厶4下，显示“ 99.05 ”和“ ***V ”，按“确认”，显示［***V ］o按丄或L或按△或—改变中括号中数字为380V;按确认，中括号消失。
改电机电流：按厶1下，显示“ 99.06”和“***A ”，按“确认”，显示［***A ］o 按A 或F或按△或一改变中括号中数字为60A;按确认，中括号消失。
改变电机功率：按△ 3下，显示“ 99.09 ”和“***kw ”，按“确认”，显示［***kw ］。
按二或T或按△或7改变中括号中数字为55kw;按确认，中括号消失。
vfd2a8me21annaa变频器使用说明书摘要：1.变频器概述2.变频器工作原理3.变频器安装与接线4.变频器参数设置与调试5.变频器运行与维护6.故障处理与注意事项正文：一、变频器概述变频器是一种用于调节交流电机转速的设备，通过对电机供电频率的改变，实现对电机转速的无级调节。
从而满足不同工况下对电机转速的需求，提高生产效率和节能效果。
本说明书主要介绍一款型号为vfd2a8me21annaa 的变频器。
二、变频器工作原理变频器主要由整流器、中间电路、逆变器和控制电路四部分组成。
整流器将交流电源转换为直流电源，中间电路对直流电源进行平滑处理和储能，逆变器将直流电源转换为交流电源并输出到电机，控制电路负责对整个系统进行实时监控和调节。
三、变频器安装与接线1.安装环境：变频器应安装在通风良好、干燥、无腐蚀性气体的环境中，避免阳光直射和雨淋。
2.安装位置：变频器正面应留有足够的空间，以便于操作和维护。
3.接线：根据电机的功率和电压选择合适的电缆，连接电源、电机和变频器。
注意接线顺序和颜色标记。
四、变频器参数设置与调试1.参数设置：通过操作面板或上位机软件设置变频器的参数，包括电机型号、额定电压、额定频率等。
2.调试：启动变频器，观察电机转速是否满足要求，如有异常，需调整参数或检查接线。
五、变频器运行与维护1.运行：在正常运行过程中，应定期检查变频器的工作状态，如温度、电流等，确保其正常运行。
2.维护：定期清理变频器内部和外部灰尘，保持设备清洁。
注意观察设备运行状况，发现异常及时处理。
六、故障处理与注意事项1.故障处理：如遇到故障，应先关闭电源，检查接线、参数设置等，如无法解决，请联系售后服务。
2.注意事项：操作变频器时，应确保人员安全，避免误操作。
不要擅自拆卸设备，以免损坏。
VFS-A 系列变频器快速调试手册1.键盘说明1.1屏显示说明（按“”按键切换屏显）2、手动运行方法1）通过键盘点位器旋转增加或减小运行频率（默认0—50Hz），设定频率；2）短按一下RUN/STOP按钮，变频器运行（面板左手边RUN指示灯点亮，FWD亮表示电机正转，REV灯亮，表示电机反转）；3）再短按一下RUN/STOP按钮，变频器停机运行。
3.常用功能参数3.1输入端子功能3.2输出端子功能3.3 点动频率设定2.参数设定操作方法以功能代码P102为例，把P102改为“1”（IO端子启动）；1）短按PROG/RESET 按钮，显示P000 ,个位“0”闪烁，然后按向上箭”数字增加到2；（显示P002）2）再按“”移位键，百位“0”闪烁，按向上箭头“到1；(显示P102)3）长按“”增加到1，再长按“”键，返回到功能代码显示窗口，短按PROG/RESET 按钮，返回到初始窗口。
(其他参数调试方式相同)VFS-A 系列变频器RS485通讯设定RS485通讯接线如下图以标准modbus-RTU通讯为例，通讯速率：9600（P700设为1）；通讯数据模式：8N1 (P701设为3)通讯地址：1（P702设为1）；‘P101’ 设为’5’通讯格式，如下：VFS-A通讯协议补充硬件：RS+，RS-分别为485通讯端子的A、B；FUNC03读寄传器数据，1个或多个06写一个数据到寄传器ASCII模式起始字符ADDR FUNC DATA LRC0D0A驱动器接收到：01032000,0001XX0D0A17bytes驱动器正常发送：010302,0120XX0D0A11+2*N N=2,4,6,8驱动器错误发送：010300XX0D0A11bytes驱动器接收到：01062000,0010XX0D0A17BYTES":010*********XX",0DH,0AH驱动器正常发送：01062000,0010XX0D0A17BYTES":010*********XX",0DH,0AH驱动器错误发送：010600XX0D0A11BYTES":010600XX",0DH,0AHRTU模式ADDR FUNC DATA CRCL,CRCH驱动器接收到01032000,0001XX,XX8BYTES驱动器正常发送010302,0120XX,XX5+N N=2,4,6,8驱动器错误发送010300XX,XX5BYTES驱动器接收到01062000,0010XX,XX8BYTES驱动器正常发送01062000,0010XX,XX8BYTES驱动器错误发送010600XX,XX5BYTES发生错误的几种情况：1、没有此功能码2、此功能码处于锁定状态或处于其他保护状态寄存器地址说明：1)2000H ：运行停止命令，各位参考如下表格(P102=2时，控制命令来至2000H)2) 1000H ：设定频率（0-400.0HZ）, P101=5频率来自1000HP101=0频率来自P100。
PI500A系列变频器使用说明书1.序言感谢选用普传PI500A 系列基本型变频器。
本操作说明的示图，是为了方便说明，可能与产品会略有不同，由于产品升级，也可能略有不同，请以实物为准。
请注意将本使用手册交到最终用户手中，并妥善保存，以便日后检修、维护时使用。
如有疑问，请及时与本公司或本公司代理商取得联系，我们将竭诚为您服务。
2.铭牌说明型号说明：3.外形尺寸注：0.75～4kW G3支持导轨安装0.75～4kW G3外形尺寸5.5～11W G3外形尺寸15～22kW G3外形尺寸单相220V AC外形尺寸图及安装尺寸单相220V AC外形尺寸图及安装尺寸负载为单相电机三相220V AC外形尺寸图及安装尺寸三相380V AC外形尺寸图及安装尺寸三相480V AC外形尺寸图及安装尺寸4.操作键盘介绍图4-1：操作面板显示标志6.配线图(1)配线线路规格，请按照电工法规规定实行配线；(2)请勿将交流电接至变频器输出端（U、V、W），否则会引起变频器损坏；(3)电源配线，请尽量使用隔离线与线管，并将隔离线或线管两端接地；(4)变频器接地线不可与电焊机、大功率电机或大电流负载共同接地，请单独接地；(5)接地端子请正确接地，接地阻抗小于10Ω；控制回路配线注意事项(1)请把控制信号线与主回路线、及其他动力线，电源线分开走线。
(2)为防止干扰而引起误动作，请使用绞合屏蔽线或双股屏蔽线，规格为0.5~2mm²(3)请确定各使用端子允许条件，如：电源、最大允许电流等；(4)各端子接线要求，正确选用配件，如：电压表、输入电源等；(5)完成配线后请正确检查，确认无误后方可上电。
7.负载为单相电机E8.29电机类型选择:0：普通三相异步电机、1：单相电机正转（拆电容）、2：单相电机反转（拆电容）、3：单相电机（不拆电容）单相电机说明：（E8.29功能参数是选择电机类型，支持单相电机和普通三相异步电机）单相电机一般指单相220V 异步电机，定子有两相绕组，转子为鼠笼式。
目录一、前言（1）、购入时注意事项（2）、HLP系列铭牌说明二、安全使用注意事项（1）、送电前（2）、送电中（3）、运转中三、产品标准规格（1）、产品个别规格（2）、产品通用规格四、储存及安装（1）、储存（2）、安装场所及环境（3）、安装空间与方向五、配线（1）、主回路配线图（2）、接线端子说明（3）基本配线图（4）、配线注意事项六、数位操作器说明（1）、数位操作器说明（2）、显示项目说明（3）、操作说明七、试运行（1）、运行前检查（2）、试运行方式八、功能一览表九、功能说明十、保养维护、故障信息及排除方法（1）、保养检查注意事项（2）、定期检查项目（3）、故障信息及排除方法（4）、故障及分析十一、周边设施选用及配置（1）、选件（2）、配置十二、附录附录一：简单应用举例附录二：机器外型及安装尺寸附录三：面板外型及安装尺寸附录四：使用者记录及反馈因公司产品更新，本册内容若有更改，恕不另行通知。
*本说明书为2.0版本一、前言承蒙您惠顾HLP系列多功能，高性能通用变频调速器。
在使用变频器前请详细阅读本使用说明书，以便正确安装使用机器，充分发挥其功能，并确保安全。
请永久保存此说明书，以便日后保养、维护、检修时使用。
变频器乃电力电子产品，为了您的安全，请务必由合格的专业的电机工程人员安装、调试及调整参数。
本手册中! 注意等符号提醒您于搬运、安装、运转、检查变频器时之安全防范事项，请您配合，使变频器使用更加安全，若有疑虑，请联络本公司各地的代理商洽询，我们的专业人员乐于为您服务。
本说明书如有变动，恕不另行通知。
~危险错误使用时，可能造成人员伤亡。
！注意错误使用时，可能造成变频器或机械系统损坏。
~危险●实施配线前，务必关闭电源。
●切断交流电源后，充电指示灯未熄灭前，表示变频器内部仍有高压，十分危险，请勿触摸内部电路及零部件。
●运转时请勿检查电路板上零部件及信号。
●请勿自行拆装更改变频器内部连接线或零部件。
●变频器接地端请务必正确接地。
TH4108--变频器远程控制器说明书TH4108Rockwell变频器专用V5.2–01818目录1. 简介-----------------------------------------------------------------------------22. 外观说明-----------------------------------------------------------------------2 2.1 M型变频器远程控制器的外观说明-------------------------------------------------2 2.2 A型变频器远程控制器的外观说明--------------------------------------------------32.3 变频器远程控制器的外形及开孔尺寸----------------------------------------------33. 功能特点说明-----------------------------------------------------------------34. 电气接线说明-----------------------------------------------------------------4 4.1 M型变频器远程控制器后部端子定义----------------------------------------------4 4.2 A型变频器远程控制器后部端子定义-----------------------------------------------4 4.3 变频器远程控制器后部端子定义说明----------------------------------------------4 4.4 M型变频器远程控制器后部端子接线图-------------------------------------------54.5 A型变频器远程控制器后部端子接线图--------------------------------------------55. 操作说明-----------------------------------------------------------------------6 5.1 变频器的设置----------------------------------------------------------------------------6 5.2 变频器远程控制器的参数设置界面说明-------------------------------------------8 5.3 变频器远程控制器的设定参数项----------------------------------------------------95.4 变频器远程控制器的操作方法------------------------------------------------------126. 用户注意事项----------------------------------------------------------------14TH4108-M/A 变频器远程控制器说明书（Rockwell 变频器专用V5.2 –018）1、简介变频器远程控制器是一种远程操作变频器的智能仪表，通过RS485网络远程控制变频器的启动、停止、加速、减速、正反转，并实时显示变频器的设置频率、实际频率等状态信息。
普传PI9100A标准中文说明书V14.0目录第一章检查与安全注意事项 (1)1-1.拆箱之后检查 (1)1-1-1.铭牌说明 (1)1-1-2.型号说明 (1)1-2.安全事项 (2)1-3.注意事项 (3)1-4.使用范围 (4)第二章标准规范 (5)2-1.技术规格 (5)2-2.主回路端子螺丝规格 (10)2-3.技术规范 (10)第三章操作键盘 (14)3-1.操作键盘介绍 (14)3-2.键盘指示灯介绍 (14)3-3.操作面板按键说明 (15)3-4.键盘显示字母和数字对应表 (15)3-5.参数设定举例 (16)3-5-1.功能码查看、修改方法说明 (16)3-5-2.状态参数的查看方法 (17)3-5-3.密码设置 (17)3-5-4.电机参数自学习 (17)第四章安装及试运行 (18)4-1.使用环境 (18)4-2.安装方向与空间 (18)4-3.配线图 (18)4-3-1. 11kW以下配线图 (19)4-3-2. 11kW～15kW配线图 (21)4-3-3. 18.5kW～355kW配线图 (23)4-4.主回路端子 (25)4-4-1.主回路端子排列 (25)4-4-2.主回路端子功能说明 (26)4-5.控制回路端子 (26)4-5-1.控制回路端子排列 (26)4-5-2.控制回路端子说明 (27)4-6.接线注意事项 (29)4-7.备用电路 (29)4-8.试运行 (30)第五章功能参数说明 (31)5-1.菜单分组 (31)5-2.功能参数说明 (57)5-2-1.基本监视参数：d0.00-d0.41 (57)5-2-2.基本功能组：F0.00-F0.27 (60)5-2-3.输入端子：F1.00-F1.46 (66)5-2-4.输出端子组：F2.00-F2.19 (75)5-2-5.启停控制组：F3.00-F3.15 (79)5-2-6. V/F控制参数：F4.00-F4.14 (82)5-2-7.矢量控制参数：F5.00-F5.15 (84)5-2-8.键盘与显示：F6.00-F6.19 (86)5-2-9.辅助功能：F7.00-F7.54 (89)5-2-10.故障与保护：F8.00-F8.35 (96)5-2-11.通讯参数：F9.00-F9.07 (101)5-2-12.转矩控制参数：FA.00-FA.07 (102)5-2-13.控制优化参数：Fb.00-Fb.09 (103)5-2-14.扩展参数：FC.00-FC.02 (104)5-2-15.摆频、定长和计数:E0.00-E0.11 (104)5-2-16.多段指令、简易PLC：E1.00-E1.51 (106)5-2-17. PID功能：E2.00-E2.32 (109)5-2-18.虚拟DI、虚拟DO：E3.00-E3.21 (112)5-2-19.电机参数：b0.00-b0.35 (115)5-2-20.功能码管理：y0.00-y0.04 (117)5-2-21.故障历史查询：y1.00-y1.30 (119)第六章异常诊断与处理 (122)6-1.故障报警及对策 (122)6-2. EMC（电磁兼容性） (125)6-2-1.定义 (125)6-2-2. EMC标准介绍 (125)6-3.EMC指导 (125)6-3-1.谐波的影响 (125)6-3-2.电磁干扰及安装注意事项 (125)6-3-3.周边电磁设备对变频器产生干扰的处理方法 (125)6-3-4.变频器对周边设备产生干扰的处理办法 (126)6-3-5.漏电流及处理 (126)6-3-6.电源输入端加装EMC输入滤波器注意事项 (126)第七章外形尺寸 (127)7-1.外形尺寸 (127)7-1-1.产品外型图、安装孔位尺寸 (127)7-1-2. PI9100系列 (127)7-1-3. PI9200系列 (128)7-1-4. PI9300系列 (130)7-1-5. PI9400系列 (131)7-1-6.键盘尺寸图 (132)第八章保养与检修 (134)8-1.检查与保养 (134)8-2.必需定期更换的器件 (134)8-3.储存与保管 (135)8-4.电容 (135)8-4-1.电容重整 (135)8-5.测量与判断 (136)第九章选件 (137)9-1.扩展卡 (138)9-2.交流输入电抗器 (138)9-3.交流输出电抗器 (140)9-4.直流电抗器 (141)9-5.输入滤波器 (143)9-6.输出滤波器 (143)9-7.制动单元及制动电阻 (144)9-8.断路器、接触器、电缆 (145)第十章品质保证 (148)附录I RS485通信协议 (149)附录Ⅱ比例联动功能说明 (159)附录Ⅲ通用编码器扩展卡使用说明（全系列机器适用） (162)附录IV CAN总线通信扩展卡使用说明 (165)附录V Profibus-DP通信卡使用说明 (166)普传科技产品保修卡................................................... - 169 -1第一章 检查与安全注意事项普传科技变频器在出厂之前均已经过测试和品质检验。
1：启动 2：停机 3：激活给定参数设置4：正转
5：反转 6：故障复位 7：本地控制/远程(外部)控制
1：如何启动，停机，改变运转方向
1：按（显示状态行） 2：按（切换为本地模式：在显示屏第一
行没有字母L） 3:按（停机）4：按（启动）5：按（反向运转）
6：按（正向运转）
2：如何设置转速给定值
1：按（显示状态行）2：按（切换为本地模式：在显示屏第一行没
有字母L）3：按（进入给定参数功能）4：按（慢速改变）或者
按（快速改变）5：按（）（保存给定值）
3：如何选择在显示屏幕上的实际信号
1：按（进入实际信号显示模式）2：按（选择某一行，光标选择的地
方就是你选择的地方）3：按（进入实际信号的选择功能）4：按（选择一个实际信号）或者按（改变实际信号组） 5：按（确认并返回
实际信号显示模式）或者按（取消所作选择，恢复原设置）
4：如何显示实际信号的全称
1：按保持（显示3个实际信号的全称） 2：释放（返回实际信号选择模式）
5：如何查看和清楚故障记录：注：故障或警告正在发生，则不能清楚故障记录1：按（进入实际信号显示模式）2：按（进入故障记录显示功能）
3：按（选择上条或下条故障/警告记录） 4：按（清楚故障记录）
5：按（返回实际显示信号）
6：如何显示和清楚当前故障记录
1：按（显示当前故障记录） 2：按（将故障复位）
7：如何选择一个参数并改变参数值
1：按（进入参数模式）2：按（选择一个参数组）3：按（在组内选择一个参数） 4：按（进入参数设置功能） 5：按（慢
速改变数字及文字）或者按（快速改变数字值，仅对数字）6：按（储存新的参数值）或者按（为了取消新的设置并恢复原有设置，按任意一个
模式选择键退出，并同时进入相应的模式）
8：启动向导的启动，浏览，退出
1：按（进入功能模式） 2：按（从列出项中选择一个任务
或功能项）
或者按（翻页，以便显示更多的操作向导/功能项）3：按（进入
所选任务）4：按（接受并继续）5：按（接受并继续）
6：按（慢速传调整动参数）或者按（快速调整传动参数）
7：按（确认新值并进行下一步操作）或者按（取消设置并返回上一步）
8：按 + （取消并退出）
9：如何将数据从传动单元上传至控制盘
1：按（进入功能模式）2：按（进入包含上传，下载和调节亮度功能的页面）
3：按（选择上传功能：UPLOAD） 4:按（执行上传功能）5：按（切换至外部控制，在显示屏第一行没有L显示）6：断开控制盘的连接，连
接到要接受数据的目标传动单元
10：如何将数据从控制盘下载至传动单元
1：将存有上传数据的控制盘连接到传动设备 2：按（切换至本地控制模式）
3：按（进入功能模式） 4：按（进入包含上传，下载和调节亮度功能的页面）
5：按（选择下载功能：DOWNLOAD） 6:按（执行下载功能）
11：如何设置显示屏的亮度
1：按（进入功能模式）2：按（进入包含上传，下载和调节亮度功能的页面）
3：按（选择亮度调节功能）4：按（进入亮度设置功能）5：按（调节亮度）6：按（确认新值）或者按（为了
取消新的设置并恢复原有设置，按任意一个模式选择键退出，并同时进入相应的模式）。
