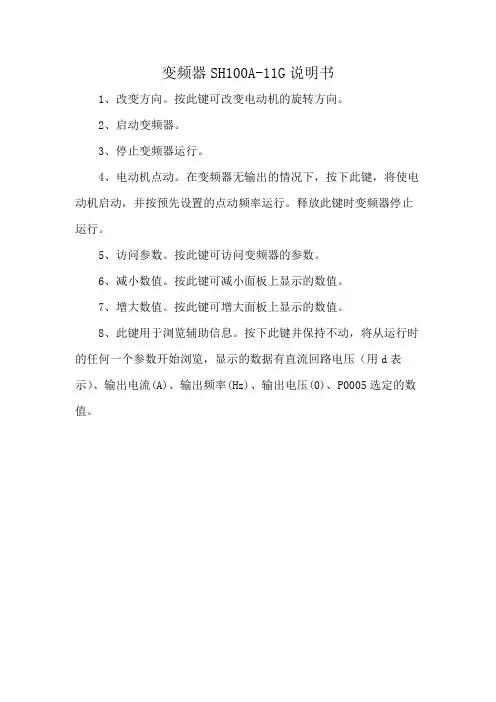

变频器SH100A-11G说明书
1、改变方向。
按此键可改变电动机的旋转方向。
2、启动变频器。
3、停止变频器运行。
4、电动机点动。
在变频器无输出的情况下,按下此键,将使电动机启动,并按预先设置的点动频率运行。
释放此键时变频器停止运行。
5、访问参数。
按此键可访问变频器的参数。
6、减小数值。
按此键可减小面板上显示的数值。
7、增大数值。
按此键可增大面板上显示的数值。
8、此键用于浏览辅助信息。
按下此键并保持不动,将从运行时的任何一个参数开始浏览,显示的数据有直流回路电压(用d表示)、输出电流(A)、输出频率(Hz)、输出电压(0)、P0005选定的数值。

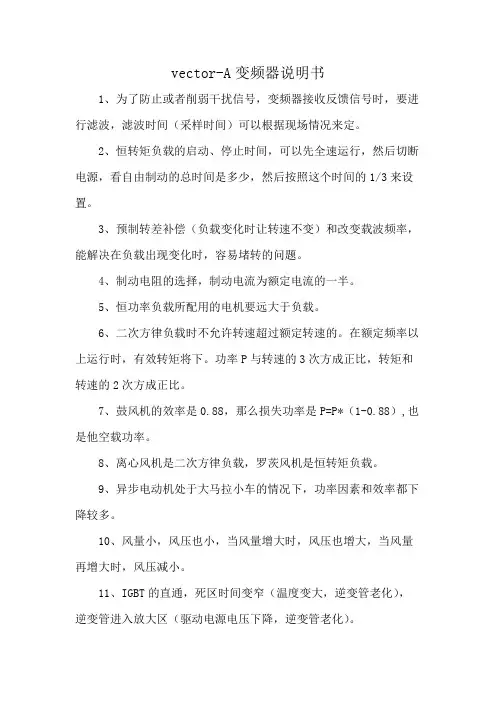

vector-A变频器说明书1、为了防止或者削弱干扰信号,变频器接收反馈信号时,要进行滤波,滤波时间(采样时间)可以根据现场情况来定。
2、恒转矩负载的启动、停止时间,可以先全速运行,然后切断电源,看自由制动的总时间是多少,然后按照这个时间的1/3来设置。
3、预制转差补偿(负载变化时让转速不变)和改变载波频率,能解决在负载出现变化时,容易堵转的问题。
4、制动电阻的选择,制动电流为额定电流的一半。
5、恒功率负载所配用的电机要远大于负载。
6、二次方律负载时不允许转速超过额定转速的。
在额定频率以上运行时,有效转矩将下。
功率P与转速的3次方成正比,转矩和转速的2次方成正比。
7、鼓风机的效率是0.88,那么损失功率是P=P*(1-0.88),也是他空载功率。
8、离心风机是二次方律负载,罗茨风机是恒转矩负载。
9、异步电动机处于大马拉小车的情况下,功率因素和效率都下降较多。
10、风量小,风压也小,当风量增大时,风压也增大,当风量再增大时,风压减小。
11、IGBT的直通,死区时间变窄(温度变大,逆变管老化),逆变管进入放大区(驱动电源电压下降,逆变管老化)。
12、变频器输出电流决定了变频器的输出转矩,如果是恒转矩负载,电流和频率下降没有关系。
变频器直流部分将随频率下降而减小,输入电流将随频率下降而减小。
13、变频器加输出电抗器,可以有效的抑制DU/DT的变化,因为变频器输出都是PWM波,距离较远也存在分布电容,这样就可能会出现很大的漏电流。
14、增加电容器也不能改变电动机的功率因素,只是说电容器可以向电机提供部分无功电流,不需要电机从电路中获取。
15、降低载波频率也是可以减小干扰。
16、偏置频率和频率增益。
举例:原先是0-10V,现在变成了0-5V,这样就可以说偏置频率是-12.5HZ,频率增益是225%。
17、变频轻载时出现过电流保护是什么原因造成:通常VF曲线都设定好后,在重载情况下运行,当在轻载时会出现补偿过度,这样容易磁饱和,这样励磁电流就会发生畸变。

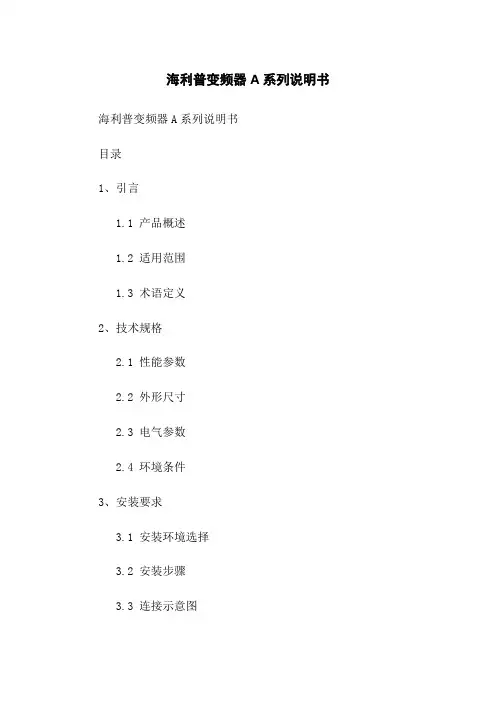

海利普变频器A系列说明书海利普变频器A系列说明书目录1、引言1.1 产品概述1.2 适用范围1.3 术语定义2、技术规格2.1 性能参数2.2 外形尺寸2.3 电气参数2.4 环境条件3、安装要求3.1 安装环境选择3.2 安装步骤3.3 连接示意图4、使用说明4.1 开机操作4.2 关机操作4.3 运行模式切换4.4 参数调节方法5、故障排除5.1 常见故障现象与解决方法5.2 故障代码及解释6、维护与保养6.1 维护周期6.2 清洁与防尘6.3 系统检查与调试7、安全警示7.1 可能存在的危险性7.2 安全操作规范7.3 应急处理措施附件.1、安装示意图2、电路图3、参数表注解:- A系列:指海利普变频器产品系列中的型号A- 变频器:通过调整输入电压频率来实现电机转速调节的电器设备- 适用范围:本产品适用于工业自动化场景中,需要实现电机转速控制的各类设备。
- 性能参数:包括额定功率、输入电压、输出电压、频率范围等参数。
- 安装环境选择:根据变频器的散热要求和防护等级,选择合适的安装位置。
- 开机操作:将变频器连接电源,按下启动按钮并按照相关步骤设置参数。
- 关机操作:按下停止按钮,并按照相关步骤进行关机操作。
- 运行模式切换:可以通过面板上的按钮或者远程控制器切换运行模式,如手动、自动、远程等。
- 参数调节方法:通过按键或软件设置参数,包括电机额定功率、运行频率、加速度等。
- 故障排除:了一些常见故障现象,并提供解决方法。
- 故障代码及解释:给出了可能出现的故障代码,并解释了其含义和处理方法。
- 维护周期:推荐的定期维护和保养周期。
- 清洁与防尘:介绍了如何进行清洁和防尘工作。
- 系统检查与调试:提供了一些系统检查和调试的方法和注意事项。
- 可能存在的危险性:了使用过程中可能存在的安全隐患。
- 安全操作规范:给出了安全操作的相关规范和建议。
- 应急处理措施:在出现紧急情况时的相关处理措施。
本文档涉及附件:1、安装示意图:详细展示了变频器的安装示意图,方便用户进行安装操作。

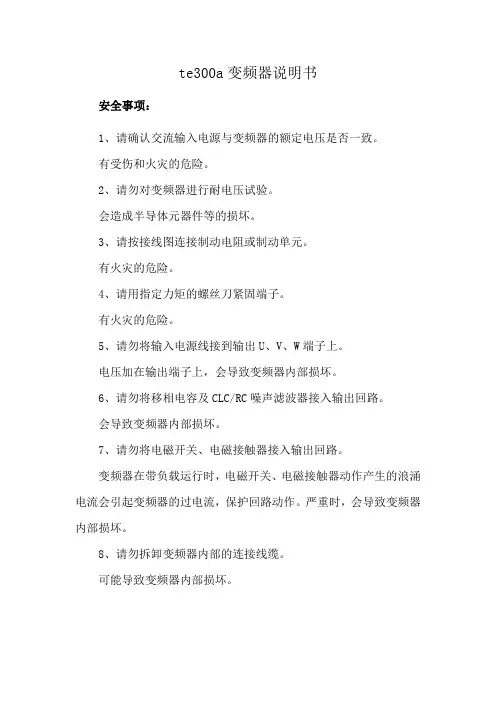

te300a变频器说明书
安全事项:
1、请确认交流输入电源与变频器的额定电压是否一致。
有受伤和火灾的危险。
2、请勿对变频器进行耐电压试验。
会造成半导体元器件等的损坏。
3、请按接线图连接制动电阻或制动单元。
有火灾的危险。
4、请用指定力矩的螺丝刀紧固端子。
有火灾的危险。
5、请勿将输入电源线接到输出U、V、W端子上。
电压加在输出端子上,会导致变频器内部损坏。
6、请勿将移相电容及CLC/RC噪声滤波器接入输出回路。
会导致变频器内部损坏。
7、请勿将电磁开关、电磁接触器接入输出回路。
变频器在带负载运行时,电磁开关、电磁接触器动作产生的浪涌电流会引起变频器的过电流,保护回路动作。
严重时,会导致变频器内部损坏。
8、请勿拆卸变频器内部的连接线缆。
可能导致变频器内部损坏。
目录一、前言(1)、购入时注意事项(2)、HLP系列铭牌说明二、安全使用注意事项(1)、送电前(2)、送电中(3)、运转中三、产品标准规格(1)、产品个别规格(2)、产品通用规格四、储存及安装(1)、储存(2)、安装场所及环境(3)、安装空间与方向五、配线(1)、主回路配线图(2)、接线端子说明(3)基本配线图(4)、配线注意事项六、数位操作器说明(1)、数位操作器说明(2)、显示项目说明(3)、操作说明七、试运行(1)、运行前检查(2)、试运行方式八、功能一览表九、功能说明十、保养维护、故障信息及排除方法(1)、保养检查注意事项(2)、定期检查项目(3)、故障信息及排除方法(4)、故障及分析十一、周边设施选用及配置(1)、选件(2)、配置十二、附录附录一:简单应用举例附录二:机器外型及安装尺寸附录三:面板外型及安装尺寸附录四:使用者记录及反馈因公司产品更新,本册内容若有更改,恕不另行通知。
*本说明书为2.0版本一、 前言承蒙您惠顾HLP 系列多功能,高性能通用变频调速器。
在使用变频器前请详细阅读本使用说明书,以便正确安装使用机器,充分发挥其功能,并确保安全。
请永久保存此说明书,以便日后保养、维护、检修时使用。
变频器乃电力电子产品,为了您的安全,请务必由合格的专业的电机工程人等符号提醒您于搬运、安装、运转、检查变频器时之安全防范事项,请您配合,使变频器使用更加安全,若有疑虑,请联络本公司各地的代理商洽询,我们的专业人员乐于为您服务。
本说明书如有变动,恕不另行通知。
-1-⑴购入时注意事项:本机出厂前均作严格的包装处理,但考虑运输途中的各种因素,装配前请特别注意下列事项,如有异常,请通知本产品经销商或本公司相关人员。
●搬运中是否损坏或变形。
●包装解开时是否有HLP系列变频器一台及使用说明书一本。
●所订购的规格是否与铭牌相符合(使用电压及KV A数)。
●内部装配的零件,配线及电路板是否异常。
●各端子部分紧锁,机器内是否有异物存在。
目錄1. 產品簡介 (1)2. 安裝 / 配線 (8)3. 數字操作面板LC-01/LC-02P (16)4. 試運行 (22)5. 功能.參數說明 (26)6. 功能.參數一覽表 (62)7. 異常診斷及處置 (68)附錄A 標準規格 (72)附錄B RS-485串聯通訊介面 (75)附錄C外形尺寸圖 (82)附錄D配件選用 (89)附錄E適用電磁干擾濾波器一覽表 (91)附錄F CE宣告 (93)附錄G適用無熔絲開關一覽表 (96)交流電機驅動器型號說明VFD 022 A 43 A版本VFD-A 系列007:1HP(0.75kW)015:2HP(1.5kW)022:3HP(2.2kW)037:3HP(3.7kW)055:7.5HP(5.5kW)075:10HP(7.5kW)110:15HP(11kW)150:20HP(15kW)185:25HP(18.5kW)220:30HP(22kW)產品系列輸入電壓最大適用馬達Bar Core 序號說明022A43A0 T 7 01 001製造序號生產周次生產年份生產機種製造工廠230V 3-PHASE 1HP(0.75kW)T: W 桃園廠:吳江廠產品外觀與各部分名稱外觀部品名稱123456789外觀產品名稱1. 固定螺絲孔2. 散熱片3. 鍵盤面版4. 通風孔及檔版(標準附件)覆蓋位置5. 規格銘牌6. 端子台上蓋7. 額定輸入/出規格8. 散熱風扇9. 煞車電阻安裝處(選用)遠方控制器 (RC-01) 的安裝方法如圖所示,亦可取出端子蓋,反向操作可再裝回端子蓋。
0.75 kW∼1.5 kW 2.2 kW∼3.7kW5.5 kW ∼7.5 kW 11.0 kW ∼ 22.0 kW0.75 kW∼1.5 kW 2.2 kW∼3.7kW5.5 kW ∼7.5 kW 11.0 kW ∼ 22.0 kW配線主回路配線主回路端子說明交流電機驅動器輸入及輸出連接經由電力端子台(9或10個端子),各機種端子配列如下表所示:控制回路配線控制回路端子說明控制回路配線務必與主輸入/輸出電力配線分開,不可置在同一個線路管糟中。
VFS-A 系列变频器快速调试手册1.键盘说明1.1屏显示说明(按“”按键切换屏显)2、手动运行方法1)通过键盘点位器旋转增加或减小运行频率(默认0—50Hz),设定频率;2)短按一下RUN/STOP按钮,变频器运行(面板左手边RUN指示灯点亮,FWD亮表示电机正转,REV灯亮,表示电机反转);3)再短按一下RUN/STOP按钮,变频器停机运行。
3.常用功能参数3.1输入端子功能3.2输出端子功能3.3 点动频率设定2.参数设定操作方法以功能代码P102为例,把P102改为“1”(IO端子启动);1)短按PROG/RESET 按钮,显示P000 ,个位“0”闪烁,然后按向上箭”数字增加到2;(显示P002)2)再按“”移位键,百位“0”闪烁,按向上箭头“到1;(显示P102)3)长按“”增加到1,再长按“”键,返回到功能代码显示窗口,短按PROG/RESET 按钮,返回到初始窗口。
(其他参数调试方式相同)VFS-A 系列变频器RS485通讯设定RS485通讯接线如下图以标准modbus-RTU通讯为例,通讯速率:9600(P700设为1);通讯数据模式:8N1 (P701设为3)通讯地址:1(P702设为1);‘P101’ 设为’5’通讯格式,如下:VFS-A通讯协议补充硬件:RS+,RS-分别为485通讯端子的A、B;FUNC03读寄传器数据,1个或多个06写一个数据到寄传器ASCII模式起始字符ADDR FUNC DATA LRC0D0A驱动器接收到:01032000,0001XX0D0A17bytes驱动器正常发送:010302,0120XX0D0A11+2*N N=2,4,6,8驱动器错误发送:010300XX0D0A11bytes驱动器接收到:01062000,0010XX0D0A17BYTES":010*********XX",0DH,0AH驱动器正常发送:01062000,0010XX0D0A17BYTES":010*********XX",0DH,0AH驱动器错误发送:010600XX0D0A11BYTES":010600XX",0DH,0AHRTU模式ADDR FUNC DATA CRCL,CRCH驱动器接收到01032000,0001XX,XX8BYTES驱动器正常发送010302,0120XX,XX5+N N=2,4,6,8驱动器错误发送010300XX,XX5BYTES驱动器接收到01062000,0010XX,XX8BYTES驱动器正常发送01062000,0010XX,XX8BYTES驱动器错误发送010600XX,XX5BYTES发生错误的几种情况:1、没有此功能码2、此功能码处于锁定状态或处于其他保护状态寄存器地址说明:1)2000H :运行停止命令,各位参考如下表格(P102=2时,控制命令来至2000H)2) 1000H :设定频率(0-400.0HZ), P101=5频率来自1000HP101=0频率来自P100。

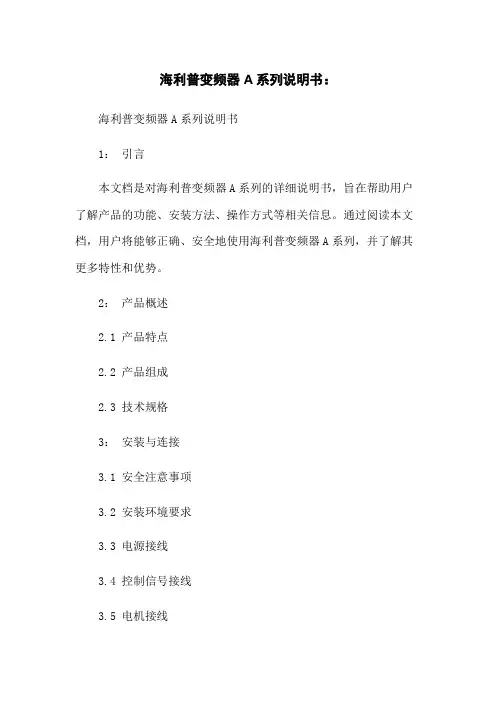

海利普变频器A系列说明书:海利普变频器A系列说明书1:引言本文档是对海利普变频器A系列的详细说明书,旨在帮助用户了解产品的功能、安装方法、操作方式等相关信息。
通过阅读本文档,用户将能够正确、安全地使用海利普变频器A系列,并了解其更多特性和优势。
2:产品概述2.1 产品特点2.2 产品组成2.3 技术规格3:安装与连接3.1 安全注意事项3.2 安装环境要求3.3 电源接线3.4 控制信号接线3.5 电机接线3.6 参数设定与调试4:控制操作4.1 控制面板介绍4.2 控制参数设置4.3 控制模式选择4.4 运行状态监测和故障诊断5:安全与保护功能5.1 过载保护5.2 过热保护5.3 电流限制功能5.4 速度反馈保护5.5 其他安全功能6:附件与选项6.1 进风口和排风口连接6.2 遥控器使用说明6.3 外部设备连接6.4 附加功能选项7:附录附件一、海利普变频器A系列技术参数表附件二、海利普变频器A系列安装示意图附件三、海利普变频器A系列电源接线图附件四、海利普变频器A系列控制信号接线图附件五、海利普变频器A系列电机接线图本文所涉及的法律名词及注释:1:变频器:也称为变频调速器,是一种用于改变电机运行转速的设备。
通过调整电源频率和电压,可以使电机在不同的转速下运行。
2:附件:在本文档中,附件指的是与海利普变频器A系列相关的辅助设备和配件,如进风口、排风口、遥控器等。
3:技术规格:技术规格是对海利普变频器A系列的技术参数、性能指标等进行详细描述的文档。
通过技术规格,用户可以了解产品的具体技术参数以及适用范围等信息。
4:故障诊断:故障诊断是指通过对设备的运行状态、报警信息等进行分析和判断,以确定设备故障的原因和解决办法的过程。
5:过载保护:过载保护是一种保护装置,可以在设备过载时自动切断电源,以防止设备受损。
海利普变频器A系列具有过载保护功能,可以保护电机和变频器不受过大负载的损害。
6:过热保护:过热保护是一种保护装置,可以在设备过热时自动切断电源,以防止设备受损。
PI500A系列变频器使用说明书1.序言感谢选用普传PI500A 系列基本型变频器。
本操作说明的示图,是为了方便说明,可能与产品会略有不同,由于产品升级,也可能略有不同,请以实物为准。
请注意将本使用手册交到最终用户手中,并妥善保存,以便日后检修、维护时使用。
如有疑问,请及时与本公司或本公司代理商取得联系,我们将竭诚为您服务。
2.铭牌说明型号说明:3.外形尺寸注:0.75~4kW G3支持导轨安装0.75~4kW G3外形尺寸5.5~11W G3外形尺寸15~22kW G3外形尺寸单相220V AC外形尺寸图及安装尺寸单相220V AC外形尺寸图及安装尺寸负载为单相电机三相220V AC外形尺寸图及安装尺寸三相380V AC外形尺寸图及安装尺寸三相480V AC外形尺寸图及安装尺寸4.操作键盘介绍图4-1:操作面板显示标志6.配线图(1)配线线路规格,请按照电工法规规定实行配线;(2)请勿将交流电接至变频器输出端(U、V、W),否则会引起变频器损坏;(3)电源配线,请尽量使用隔离线与线管,并将隔离线或线管两端接地;(4)变频器接地线不可与电焊机、大功率电机或大电流负载共同接地,请单独接地;(5)接地端子请正确接地,接地阻抗小于10Ω;控制回路配线注意事项(1)请把控制信号线与主回路线、及其他动力线,电源线分开走线。
(2)为防止干扰而引起误动作,请使用绞合屏蔽线或双股屏蔽线,规格为0.5~2mm²(3)请确定各使用端子允许条件,如:电源、最大允许电流等;(4)各端子接线要求,正确选用配件,如:电压表、输入电源等;(5)完成配线后请正确检查,确认无误后方可上电。
7.负载为单相电机E8.29电机类型选择:0:普通三相异步电机、1:单相电机正转(拆电容)、2:单相电机反转(拆电容)、3:单相电机(不拆电容)单相电机说明:(E8.29功能参数是选择电机类型,支持单相电机和普通三相异步电机)单相电机一般指单相220V 异步电机,定子有两相绕组,转子为鼠笼式。

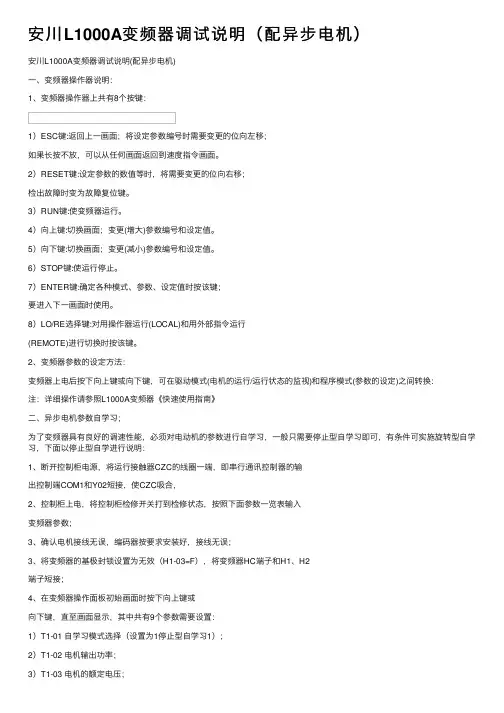

安川L1000A变频器调试说明(配异步电机)安川L1000A变频器调试说明(配异步电机)⼀、变频器操作器说明:1、变频器操作器上共有8个按键:1)ESC键:返回上⼀画⾯;将设定参数编号时需要变更的位向左移;如果长按不放,可以从任何画⾯返回到速度指令画⾯。
2)RESET键:设定参数的数值等时,将需要变更的位向右移;检出故障时变为故障复位键。
3)RUN键:使变频器运⾏。
4)向上键:切换画⾯;变更(增⼤)参数编号和设定值。
5)向下键:切换画⾯;变更(减⼩)参数编号和设定值。
6)STOP键:使运⾏停⽌。
7)ENTER键:确定各种模式、参数、设定值时按该键;要进⼊下⼀画⾯时使⽤。
8)LO/RE选择键:对⽤操作器运⾏(LOCAL)和⽤外部指令运⾏(REMOTE)进⾏切换时按该键。
2、变频器参数的设定⽅法:变频器上电后按下向上键或向下键,可在驱动模式(电机的运⾏/运⾏状态的监视)和程序模式(参数的设定)之间转换:注:详细操作请参照L1000A变频器《快速使⽤指南》⼆、异步电机参数⾃学习;为了变频器具有良好的调速性能,必须对电动机的参数进⾏⾃学习,⼀般只需要停⽌型⾃学习即可,有条件可实施旋转型⾃学习,下⾯以停⽌型⾃学进⾏说明:1、断开控制柜电源,将运⾏接触器CZC的线圈⼀端,即串⾏通讯控制器的输出控制端COM1和Y02短接,使CZC吸合,2、控制柜上电,将控制柜检修开关打到检修状态,按照下⾯参数⼀览表输⼊变频器参数;3、确认电机接线⽆误,编码器按要求安装好,接线⽆误;3、将变频器的基极封锁设置为⽆效(H1-03=F),将变频器HC端⼦和H1、H2端⼦短接;4、在变频器操作⾯板初始画⾯时按下向上键或向下键,直⾄画⾯显⽰,其中共有9个参数需要设置:1)T1-01 ⾃学习模式选择(设置为1停⽌型⾃学习1);2)T1-02 电机输出功率;3)T1-03 电机的额定电压;4)T1-04 电机的额定电流;5)T1-05 电机的额定频率;6)T1-06 电机的极数;7)T1-07 电机的额定转速;8)T1-08 编码器脉冲数;9)T1-09 电机空载电流;不能⼩于电机额定电流的25%;输⼊完以上参数后按向上键,操作⾯板画⾯显⽰,再按操作⾯板上的RUN键,画⾯显⽰⾃学习开始,直⾄画⾯显⽰,⾃学习结束;⾃学习过程中故障时,故障对策请参照L1000A变频器《快速使⽤指南》。
目录一、前言(1)、购入时注意事项(2)、HLP系列铭牌说明二、安全使用注意事项(1)、送电前(2)、送电中(3)、运转中三、产品标准规格(1)、产品个别规格(2)、产品通用规格四、储存及安装(1)、储存(2)、安装场所及环境(3)、安装空间与方向五、配线(1)、主回路配线图(2)、接线端子说明(3)基本配线图(4)、配线注意事项六、数位操作器说明(1)、数位操作器说明(2)、显示项目说明(3)、操作说明七、试运行(1)、运行前检查(2)、试运行方式八、功能一览表九、功能说明十、保养维护、故障信息及排除方法(1)、保养检查注意事项(2)、定期检查项目(3)、故障信息及排除方法(4)、故障及分析十一、周边设施选用及配置(1)、选件(2)、配置十二、附录附录一:简单应用举例附录二:机器外型及安装尺寸附录三:面板外型及安装尺寸附录四:使用者记录及反馈因公司产品更新,本册内容若有更改,恕不另行通知。
*本说明书为2.0版本一、前言承蒙您惠顾HLP系列多功能,高性能通用变频调速器。
在使用变频器前请详细阅读本使用说明书,以便正确安装使用机器,充分发挥其功能,并确保安全。
请永久保存此说明书,以便日后保养、维护、检修时使用。
变频器乃电力电子产品,为了您的安全,请务必由合格的专业的电机工程人员安装、调试及调整参数。
本手册中! 注意等符号提醒您于搬运、安装、运转、检查变频器时之安全防范事项,请您配合,使变频器使用更加安全,若有疑虑,请联络本公司各地的代理商洽询,我们的专业人员乐于为您服务。
本说明书如有变动,恕不另行通知。
~危险错误使用时,可能造成人员伤亡。
!注意错误使用时,可能造成变频器或机械系统损坏。
~危险●实施配线前,务必关闭电源。
●切断交流电源后,充电指示灯未熄灭前,表示变频器内部仍有高压,十分危险,请勿触摸内部电路及零部件。
●运转时请勿检查电路板上零部件及信号。
●请勿自行拆装更改变频器内部连接线或零部件。
●变频器接地端请务必正确接地。
前言首先感谢您购买本公司变频器!本说明书介绍了如何正确使用本系列变频器。
在使用(安装、运行、维护、检查等)前,请务必认真阅读本使用说明书。
另外,请在理解产品的安全注意事项后再使用该产品。
注意事项●为了说明产品的细节部分,本说明书中的图例有时为卸下外罩或安全遮盖物的状态。
使用本产品时,请务必按规定装好外壳或遮盖物,并按照说明书的内容进行操作。
●本使用说明书中的图例仅为了说明,可能会与您订购的产品有所不同。
●由于产品升级或规格变更,以及为了提高说明书的便利性和准确性,本说明书的内容会及时进行变更。
●由于损坏或遗失而需要订购使用说明书时,请与本公司各区域代理商联系,或直接与本公司客户服务中心联系。
●如果您使用中仍有一些使用问题不明白,请与本公司客户服务中心联系。
目录第一章安全信息及注意事项 (1)1.1安全事项 (1)1.2注意事项 (2)第二章产品信息 (5)2.1产品检查 (5)2.2型号说明 (5)2.3铭牌说明 (5)2.4变频器选型 (6)2.5技术规范 (8)2.6产品外型及安装孔位尺寸 (9)2.7变频器的日常保养与维护 (22)2.8变频器的保修说明 (23)第三章机械与电气安装 (25)3.1机械安装 (25)3.2电气安装 (26)第四章操作与显示 (38)4.1操作与显示界面介绍 (38)4.2功能码查看、修改方法说明 (39)4.3上电初始化 (40)4.4故障保护 (40)4.5待机 (40)4.6运行 (40)4.7密码设置 (40)4.8电机参数自学习 (41)第五章功能参数表 (42)5.1基本参数简表 (43)5.2监视参数简表 (64)第六章参数说明 (66)P0组基本功能 (66)P1组电机参数 (74)P2组矢量控制参数 (76)P4组输入端子 (80)P5组输出端子 (90)P6组启停控制 (93)P7组人机界面 (99)P8组增强功能 (102)P9组故障与保护 (111)PA组过程控制PID功能 (116)PB组摆频、定长和计数 (122)PC组多段指令及简易PLC功能 (124)PE组保留组 (129)PP组用户密码 (129)A0组转矩控制和限定参数 (129)A9组供水专用功能 (131)第七章EMC(电磁兼容性) (135)7.1定义 (135)7.2EMC标准介绍 (135)7.3EMC指导 (135)第八章故障诊断及对策 (137)8.1故障报警及对策 (137)8.2常见故障及其处理方法 (142)第九章MODBUS通讯协议 (144)9.1协议内容 (144)9.2应用方式 (144)9.3总线结构 (144)9.4协议说明 (144)9.5通讯帧结构 (144)9.6命令码及通讯数据描述 (145)9.7PD组通讯参数说明 (152)附录A版本变更记录 (154)第一章安全信息及注意事项安全定义:在本手册中,安全注意事项分以下两类:危险:由于没有按要求操作造成的危险,可能导致重伤,甚至死亡的情况;注意:由于没有按要求操作造成的危险,可能导致中度伤害或轻伤,及设备损坏的情况;请用户在安装、调试和维修本产品时,仔细阅读本章,务必按照本章内容所要求的安全注意事项进行操作。
A B B变频器说明书附电路图的参数设置(一拖二)9902=7PFC应用宏
1002=6DI6启停/1002=1DI1启停
1102=1(DI1为EXT1/EXT2选择)/1102=6(DI6为EXT1/EXT2选择)
1401=31(继电器1)
1402=31(继电器2)
1403=0继电器3不启用
4010=19(内部给定目标值)
4011=(目标压力/远程表量程)×100%
8117=1(辅泵台数)
8118=12(自动切换间隔时间)
8119=100%
8120=4(DI4——第一个继电器使能,DI5——第二个继电器使能)
8127=2(2台电机,两个PFC继电器)
8112=(#1减泵频率)
8113=(#2减泵频率)
8115=25~60S(延时加泵时间)
8116=5~15S(延时减泵时间)
2605=1(线性曲线,恒转矩负载)/2605=2(平方型曲线)
2606=(开关频率/载波频率,调节电机声音)
1601=0(运行允许功能取消)
如选择AI1反馈输入,4016=1(AI1为ACT1反馈输入)
休眠功能设置:
4022=7
4023=(休眠频率,一般比正常运行频率低1~3HZ左右)4024=(休眠延时,30~60S)
4025=5~10%(唤醒偏差)
4026=(唤醒延时,10~30S)
辅助参数:
2113=(启动延时)
2102=1(自由停车)/2(减速停车)。
普传PI9100A标准中文说明书V14.0目录第一章检查与安全注意事项 (1)1-1.拆箱之后检查 (1)1-1-1.铭牌说明 (1)1-1-2.型号说明 (1)1-2.安全事项 (2)1-3.注意事项 (3)1-4.使用范围 (4)第二章标准规范 (5)2-1.技术规格 (5)2-2.主回路端子螺丝规格 (10)2-3.技术规范 (10)第三章操作键盘 (14)3-1.操作键盘介绍 (14)3-2.键盘指示灯介绍 (14)3-3.操作面板按键说明 (15)3-4.键盘显示字母和数字对应表 (15)3-5.参数设定举例 (16)3-5-1.功能码查看、修改方法说明 (16)3-5-2.状态参数的查看方法 (17)3-5-3.密码设置 (17)3-5-4.电机参数自学习 (17)第四章安装及试运行 (18)4-1.使用环境 (18)4-2.安装方向与空间 (18)4-3.配线图 (18)4-3-1. 11kW以下配线图 (19)4-3-2. 11kW~15kW配线图 (21)4-3-3. 18.5kW~355kW配线图 (23)4-4.主回路端子 (25)4-4-1.主回路端子排列 (25)4-4-2.主回路端子功能说明 (26)4-5.控制回路端子 (26)4-5-1.控制回路端子排列 (26)4-5-2.控制回路端子说明 (27)4-6.接线注意事项 (29)4-7.备用电路 (29)4-8.试运行 (30)第五章功能参数说明 (31)5-1.菜单分组 (31)5-2.功能参数说明 (57)5-2-1.基本监视参数:d0.00-d0.41 (57)5-2-2.基本功能组:F0.00-F0.27 (60)5-2-3.输入端子:F1.00-F1.46 (66)5-2-4.输出端子组:F2.00-F2.19 (75)5-2-5.启停控制组:F3.00-F3.15 (79)5-2-6. V/F控制参数:F4.00-F4.14 (82)5-2-7.矢量控制参数:F5.00-F5.15 (84)5-2-8.键盘与显示:F6.00-F6.19 (86)5-2-9.辅助功能:F7.00-F7.54 (89)5-2-10.故障与保护:F8.00-F8.35 (96)5-2-11.通讯参数:F9.00-F9.07 (101)5-2-12.转矩控制参数:FA.00-FA.07 (102)5-2-13.控制优化参数:Fb.00-Fb.09 (103)5-2-14.扩展参数:FC.00-FC.02 (104)5-2-15.摆频、定长和计数:E0.00-E0.11 (104)5-2-16.多段指令、简易PLC:E1.00-E1.51 (106)5-2-17. PID功能:E2.00-E2.32 (109)5-2-18.虚拟DI、虚拟DO:E3.00-E3.21 (112)5-2-19.电机参数:b0.00-b0.35 (115)5-2-20.功能码管理:y0.00-y0.04 (117)5-2-21.故障历史查询:y1.00-y1.30 (119)第六章异常诊断与处理 (122)6-1.故障报警及对策 (122)6-2. EMC(电磁兼容性) (125)6-2-1.定义 (125)6-2-2. EMC标准介绍 (125)6-3.EMC指导 (125)6-3-1.谐波的影响 (125)6-3-2.电磁干扰及安装注意事项 (125)6-3-3.周边电磁设备对变频器产生干扰的处理方法 (125)6-3-4.变频器对周边设备产生干扰的处理办法 (126)6-3-5.漏电流及处理 (126)6-3-6.电源输入端加装EMC输入滤波器注意事项 (126)第七章外形尺寸 (127)7-1.外形尺寸 (127)7-1-1.产品外型图、安装孔位尺寸 (127)7-1-2. PI9100系列 (127)7-1-3. PI9200系列 (128)7-1-4. PI9300系列 (130)7-1-5. PI9400系列 (131)7-1-6.键盘尺寸图 (132)第八章保养与检修 (134)8-1.检查与保养 (134)8-2.必需定期更换的器件 (134)8-3.储存与保管 (135)8-4.电容 (135)8-4-1.电容重整 (135)8-5.测量与判断 (136)第九章选件 (137)9-1.扩展卡 (138)9-2.交流输入电抗器 (138)9-3.交流输出电抗器 (140)9-4.直流电抗器 (141)9-5.输入滤波器 (143)9-6.输出滤波器 (143)9-7.制动单元及制动电阻 (144)9-8.断路器、接触器、电缆 (145)第十章品质保证 (148)附录I RS485通信协议 (149)附录Ⅱ比例联动功能说明 (159)附录Ⅲ通用编码器扩展卡使用说明(全系列机器适用) (162)附录IV CAN总线通信扩展卡使用说明 (165)附录V Profibus-DP通信卡使用说明 (166)普传科技产品保修卡................................................... - 169 -1第一章 检查与安全注意事项普传科技变频器在出厂之前均已经过测试和品质检验。
A变频器操作说明书Newly compiled on November 23, 20201:启动 2:停机 3:激活给定参数设置4:正转5:反转 6:故障复位 7:本地控制/远程(外部)控制1:如何启动,停机,改变运转方向1:按(显示状态行) 2:按(切换为本地模式:在显示屏第一行没有字母L) 3:按(停机)4:按(启动)5:按(反向运转)6:按(正向运转)2:如何设置转速给定值1:按(显示状态行)2:按(切换为本地模式:在显示屏第一行没有字母L)3:按(进入给定参数功能)4:按(慢速改变)或者按(快速改变)5:按()(保存给定值)3:如何选择在显示屏幕上的实际信号1:按(进入实际信号显示模式)2:按(选择某一行,光标选择的地方就是你选择的地方)3:按(进入实际信号的选择功能)4:按(选择一个实际信号)或者按(改变实际信号组) 5:按(确认并返回实际信号显示模式)或者按(取消所作选择,恢复原设置)4:如何显示实际信号的全称1:按保持(显示3个实际信号的全称) 2:释放(返回实际信号选择模式)5:如何查看和清楚故障记录:注:故障或警告正在发生,则不能清楚故障记录1:按(进入实际信号显示模式)2:按(进入故障记录显示功能)3:按(选择上条或下条故障/警告记录) 4:按(清楚故障记录)5:按(返回实际显示信号)6:如何显示和清楚当前故障记录1:按(显示当前故障记录) 2:按(将故障复位)7:如何选择一个参数并改变参数值1:按(进入参数模式)2:按(选择一个参数组)3:按(在组内选择一个参数) 4:按(进入参数设置功能) 5:按(慢速改变数字及文字)或者按(快速改变数字值,仅对数字)6:按(储存新的参数值)或者按(为了取消新的设置并恢复原有设置,按任意一个模式选择键退出,并同时进入相应的模式)8:启动向导的启动,浏览,退出1:按(进入功能模式) 2:按(从列出项中选择一个任务或功能项)或者按(翻页,以便显示更多的操作向导/功能项)3:按(进入所选任务)4:按(接受并继续)5:按(接受并继续)6:按(慢速传调整动参数)或者按(快速调整传动参数)7:按(确认新值并进行下一步操作)或者按(取消设置并返回上一步)8:按 + (取消并退出)9:如何将数据从传动单元上传至控制盘1:按(进入功能模式)2:按(进入包含上传,下载和调节亮度功能的页面)3:按(选择上传功能:UPLOAD) 4:按(执行上传功能)5:按(切换至外部控制,在显示屏第一行没有L显示)6:断开控制盘的连接,连接到要接受数据的目标传动单元10:如何将数据从控制盘下载至传动单元1:将存有上传数据的控制盘连接到传动设备 2:按(切换至本地控制模式)3:按(进入功能模式) 4:按(进入包含上传,下载和调节亮度功能的页面)5:按(选择下载功能:DOWNLOAD) 6:按(执行下载功能)11:如何设置显示屏的亮度1:按(进入功能模式)2:按(进入包含上传,下载和调节亮度功能的页面)3:按(选择亮度调节功能)4:按(进入亮度设置功能)5:按(调节亮度)6:按(确认新值)或者按(为了取消新的设置并恢复原有设置,按任意一个模式选择键退出,并同时进入相应的模式)。
1:启动2:停机3:激活给定参数设置4:正转
5:反转6:故障复位7:本地控制/远程(外部)控制1:如何启动,停机,改变运转方向
1:按(显示状态行)2:按(切换为本地模式:在显示屏第一
行没有字母L)3:按(停机)4:按(启动)5:按(反向运转)6:按(正向运转)
2:如何设置转速给定值
1:按(显示状态行)2:按(切换为本地模式:在显示屏第一行没有字母L)3:按(进入给定参数功能)4:按(慢速改变)或者
按(快速改变)5:按()(保存给定值)
3:如何选择在显示屏幕上的实际信号
1:按(进入实际信号显示模式)2:按(选择某一行,光标选择的地方就是你选择的地方)3:按(进入实际信号的选择功能)4:按(选择一个实际信号)或者按(改变实际信号组)5:按(确认并返回实际信号显示模式)或者按(取消所作选择,恢复原设置)
4:如何显示实际信号的全称
1:按保持(显示3个实际信号的全称)2:释放(返回实际信号选择模式)5:如何查看和清楚故障记录:注:故障或警告正在发生,则不能清楚故障记录
1:按(进入实际信号显示模式)2:按(进入故障记录显示功能)3:按(选择上条或下条故障/警告记录)4:按(清楚故障记录)5:按(返回实际显示信号)
6:如何显示和清楚当前故障记录
1:按(显示当前故障记录)2:按(将故障复位)
7:如何选择一个参数并改变参数值
1:按(进入参数模式)2:按(选择一个参数组)3:按
(在组内选择一个参数)4:按(进入参数设置功能)5:按(慢
速改变数字及文字)或者按(快速改变数字值,仅对数字)6:按
(储存新的参数值)或者按(为了取消新的设置并恢复原有设置,按任意一个模式选择键退出,并同时进入相应的模式)
8:启动向导的启动,浏览,退出
1:按(进入功能模式)2:按(从列出项中选择一个任务或功能项)或者按(翻页,以便显示更多的操作向导/功能项)3:按(进入所选任务)4:按(接受并继续)5:按(接受并继续)
6:按(慢速传调整动参数)或者按(快速调整传动参数)7:按(确认新值并进行下一步操作)或者按(取消设置并返回上一步)8:按+ (取消并退出)
9:如何将数据从传动单元上传至控制盘
1:按(进入功能模式)2:按(进入包含上传,下载和调节亮度功能的页面)3:按(选择上传功能:UPLOAD)4:按(执行上传功能)
5:按(切换至外部控制,在显示屏第一行没有L显示)6:断开控制盘的连接,连接到要接受数据的目标传动单元
10:如何将数据从控制盘下载至传动单元
1:将存有上传数据的控制盘连接到传动设备2:按(切换至本地控制模式)
3:按(进入功能模式)4:按(进入包含上传,下载和调节亮度功能的页面)
5:按(选择下载功能:DOWNLOAD)6:按(执行下载功能)11:如何设置显示屏的亮度
1:按(进入功能模式)2:按(进入包含上传,下载和调节亮度功能的页面)3:按(选择亮度调节功能)4:按(进入亮度设置功能)
5:按(调节亮度)6:按(确认新值)或者按(为了取消新的设置并恢复原有设置,按任意一个模式选择键退出,并同时进入相应的模式)。
