变频器操作说明完整版

第一章安全注意事项与检查（一）1.1 安全注意事项●绝不可将交流电源接至变频器输出端U、V、W等端子。

●在接通电源后，不可实施配线，检查等作业。

●关闭电源，在键盘显示熄灭后5分钟之内，请勿触摸机内电路板及任何零部件，且必须用仪表确认机内电容已放电完毕，方可实施机内作业，否则有触电的危险。

●人体静电会严重损坏内部MOS场效应电晶体等，未采取防静电措施时，请勿用手触摸印刷电路板及IGBT等内部器件，否则可能引起故障。

●使用时，变频器的接地端子（E或〨）请依据国家电气安全规定和其它有关正确、可靠的接地。

●本装置在通电后,请勿接触内部线路板及其元器件,以免触电危险。

●请勿以拉闸方式（断电）停机，等电机运行停止后才可断开电源。

●符合CE必须增加选购输入滤波器附件。

特别注意：只有训练有素的人员允许操作本装置，使用前请详细阅读本说明书中有关安全、安装、操作和维修部分。

本设备的安全运行取决于正确的选型、安装、操作和维护！1.2 开箱之后检查烁普SP500系列变频器在出厂之前均已经过测试和品质检验。

在购买后，开箱之前请检查产品的包装是否因运输不慎而造成损伤，产品的规格、型号是否与订购之机种相符。

如有问题，请联络本公司或经销厂商。

●检查内部：含本机、使用说明书一本、保修卡一张。

●检查变频器侧面的铭牌，以确定您手上的产品就是所订购之产品安装及配线2.1 使用环境（1）环境温度-10℃—40℃；（2）避免震动；（3）避免高温多湿且无雨水滴淋，湿度小于90%RH（不结露）；（4）防止油、盐及腐蚀性气体侵入；（5）防止水滴、蒸气、粉尘、灰尘、棉絮、金属细粉的侵入；（6）防止电磁干扰、远离干扰源；（7）禁止使用在易燃性、可燃性、爆炸性气体、液体或固体的危险环境。

2.2 安装方向与空间变频调速器要安装于室内通风良好的场所，并采用壁挂式或立柜式。

并与周围相邻物品或挡板（墙）必须保持足够的空间。

如下图所示：2.3 配线2.52.6 接线注意事项※ 不可将交流输入电源接到变频器输出端子U ，V W 。

变频器操作规程
一、运行前的检查和准备:
变频器开始运行前应认真检查以下内容:
(1)校对接线是否正确,特别要检查变频器的输出端子VVW,
不能连接主电源,并确认接地端子接地良好。

(2)确认端子间设备或暴露的带电部位没有短路或对地短
路情况。

(3)确认端子连接插线或连接器和螺钉等均紧固无松动。

(4)确认电机没有连接其它机械负载。

(5)接入电源前，使所有开关都处于断开位置，保证接入电
源时，变频器不能启动和不发生异常动作。

(6)接入电源后核对以下各点：
a键盘面板显示正常（见说明书）
b变频器内装冷却风扇正常运行。

二、试运行
（1）电源接入后确认LRD闪烁显示频率。

（2）用∧键设定5HZ左右的低频率。

（3）想三转运行接FWD键，想反转按REV想停止时按STOP键。

（4）检查以下各点：
a电机旋转方向是否符合要求。

b电机旋转方向是否平稳。

c经过以上试运行，确认无任何异常情况，然后可以立即投入运行。

三、维护检查：
为使变频器长期可靠连续运行防患于未然，应进行是常检查泵定期检查。

1、日常检查
通电和运行时不取去外盖，从外部是常检查运行确认没有异常情况。

通常检查以下各点：
（1）运行性能符合标准规范。

（2）周围环境符合标准显示正常。

（3）键盘面板显示正常。

（4）没有异常的噪声，振动和异味。

（5）没有过热或变色等异常情况。

2、定期检查表
松原采气厂2018年1月1日。

变频器操作方法讲解
变频器是电机控制设备，用于控制交流电动机的转速、转向和停止等操作。

下面是变频器的操作方法讲解：
1. 开机准备：
a. 检查变频器和电机的供电电压和频率是否匹配；
b. 确保变频器、电机和外部设备的连接正确可靠；
c. 打开电源开关，确保变频器供电正常。

2. 参数设定：
a. 打开变频器面板上的参数设置界面；
b. 根据实际需求，设置变频器的相关参数，包括电机的额定功率、额定电流、额定转速等。

3. 启动电机：
a. 将变频器的运行模式设置为启动模式；
b. 按下启动按钮，变频器会向电机输出变频信号，使电机逐渐加速；
c. 监视电机的运行状态，确保电机正常启动。

4. 控制转速：
a. 可通过变频器面板或外部控制信号调节变频器的输出频率，从而控制电机的转速；
b. 调节输出频率时，需注意不要超出电机的额定参数范围。

5. 转向控制：
a. 通过变频器面板或外部控制信号，可实现电机的正转、反转和停止操作；
b. 设定变频器的转向参数，即可控制电机的转向。

6. 监测和保护：
a. 变频器内部通常会设置多种保护功能，用于监测电机和变频器的运行状态；
b. 监视变频器的报警指示灯和显示屏，如果出现异常情况，及时停止电机运行，并检查故障原因；
c. 定期检查变频器的运行参数和温度，以保证其正常运行。

以上是变频器的基本操作方法，具体操作步骤和参数设置可能会因不同型号和品牌的变频器而有所差异，因此在实际操作时应参考相关的产品说明书和操作指南。

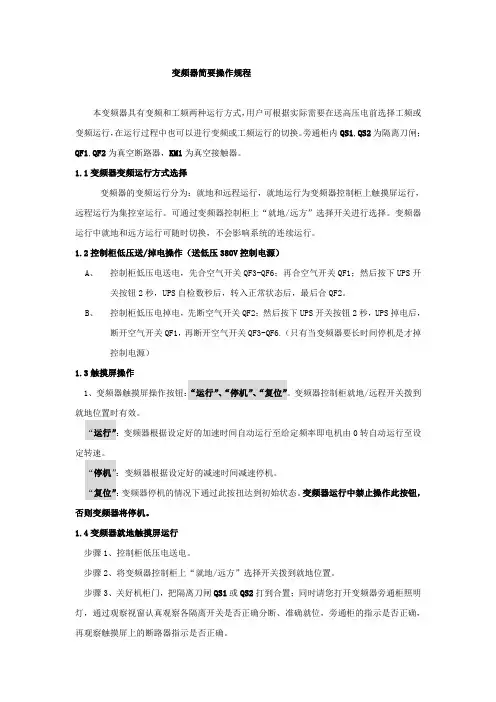

变频器简要操作规程本变频器具有变频和工频两种运行方式，用户可根据实际需要在送高压电前选择工频或变频运行，在运行过程中也可以进行变频或工频运行的切换。

旁通柜内QS1,QS2为隔离刀闸；QF1,QF2为真空断路器，KM1为真空接触器。

1.1变频器变频运行方式选择变频器的变频运行分为：就地和远程运行，就地运行为变频器控制柜上触摸屏运行，远程运行为集控室运行。

可通过变频器控制柜上“就地/远方”选择开关进行选择。

变频器运行中就地和远方运行可随时切换，不会影响系统的连续运行。

1.2控制柜低压送/掉电操作（送低压380V控制电源）A、控制柜低压电送电，先合空气开关QF3-QF6；再合空气开关QF1；然后按下UPS开关按钮2秒，UPS自检数秒后，转入正常状态后，最后合QF2。

B、控制柜低压电掉电，先断空气开关QF2；然后按下UPS开关按钮2秒，UPS掉电后，断开空气开关QF1，再断开空气开关QF3-QF6.（只有当变频器要长时间停机是才掉控制电源）1.3触摸屏操作1、变频器触摸屏操作按钮：“运行”、“停机”、“复位”。

变频器控制柜就地/远程开关拨到就地位置时有效。

“运行”：变频器根据设定好的加速时间自动运行至给定频率即电机由0转自动运行至设定转速。

“停机”：变频器根据设定好的减速时间减速停机。

“复位”：变频器停机的情况下通过此按扭达到初始状态。

变频器运行中禁止操作此按钮，否则变频器将停机。

1.4变频器就地触摸屏运行步骤1、控制柜低压电送电。

步骤2、将变频器控制柜上“就地/远方”选择开关拨到就地位置。

步骤3、关好机柜门，把隔离刀闸QS1或QS2打到合置；同时请您打开变频器旁通柜照明灯，通过观察视窗认真观察各隔离开关是否正确分断、准确就位，旁通柜的指示是否正确，再观察触摸屏上的断路器指示是否正确。

步骤4、当触摸屏上状态显示为“系统就绪”后，延时30秒后QF1,KM1自动合上。

如果触摸屏上状态无显示，就在触摸屏上查看系统状态，查看是由于什么故障原因不满足就绪条件，然后及时排除故障，使系统满足就绪条件。

变频器操作说明操作说明：变频器一、概述变频器是一种用于改变电机工作频率和电压的设备，以实现电机的调速控制。

本文将详细介绍变频器的操作步骤和注意事项。

二、操作步骤1. 连接电源：将变频器的电源线与电源连接，确保电源接线正确牢固。

2. 连接电机：将电机的线缆与变频器的电机输出端相连，确保电机与变频器连接稳固可靠。

3. 设置参数：通过变频器的控制面板或者外部控制器，设置合适的电机工作频率和电压。

4. 启动变频器：按下变频器的启动按钮，观察变频器面板上的指示灯是否变亮，确认变频器已启动。

5. 调节速度：通过变频器面板上的旋转按钮或者按键，调节电机的运行速度。

一般来说，旋转按钮向右转动会增加速度，向左转动会减小速度。

6. 停止变频器：按下变频器的停止按钮，等待电机完全停止后，断开电源连接。

三、注意事项1. 安全操作：在使用变频器时，确保已按照电器安全规范进行安装和接线。

在操作变频器过程中，避免触摸带电部件，以免发生电击事故。

2. 工作环境：变频器应放置在通风良好、干燥无尘的环境中，避免暴露于高温、潮湿或有腐蚀性气体的场所。

3. 参数设置：根据实际需求，正确设置变频器的参数。

不同的工作负载和运行环境需要调整不同的参数，以达到最佳运行效果。

4. 过载保护：如果变频器负载过大或出现故障，变频器会通过内置的过载保护功能自动停止工作，避免损坏设备和危险事故的发生。

5. 维护保养：定期检查变频器的散热器是否清洁，如有灰尘应及时清理。

同时，注意防护装置是否完好，必要时进行维修和更换。

四、应用范围变频器广泛应用于工业生产中的电机控制系统，特别是对于需要频繁调速的设备，如电梯、风机、水泵等。

通过灵活的调速控制，可以提高设备的运行效率和能源利用率，降低设备维护成本。

五、总结本文介绍了变频器的操作步骤和注意事项，希望能够帮助读者正确、安全地使用变频器。

在操作过程中，务必遵循相关的操作规范和安全要求，以确保设备的正常运行和人身安全。

变频器操作说明变频器操作说明1.引言1.1 目的本文档旨在提供一份详细的变频器操作说明，以帮助用户正确、安全地使用变频器。

1.2 适用范围本文档适用于所有型号和规格的变频器。

2.产品概述2.1 变频器简介变频器是一种电力电子设备，用于控制交流电电动机的转速和运行状态。

它可以通过调整电压和频率的输出来实现对电机的精确控制。

2.2 产品特点- 支持多种控制方式，如速度闭环控制和矢量控制。

- 具备过载保护和短路保护功能，可有效保护电动机和变频器本身。

- 提供丰富的监测和报警功能，用于实时监控系统状态。

- 可通过外部接口与其他设备进行通信和数据传输。

2.3 技术规格请参考附件一中的技术规格表。

3.安装与调试3.1 安装准备- 确认变频器和电动机的安装位置，并确保符合相关的安装要求。

- 检查变频器和电动机之间的电气连接，并确保连接正确牢固。

3.2 硬件连接- 将变频器正确连接到电源供应，并确认其电源参数与实际供电匹配。

- 将变频器与电动机进行正确的电气连接，并确保连接牢固可靠。

3.3 软件设置- 打开变频器的控制面板，按照说明书进行相应的软件设置，如输入输出参数设置、运行模式选择等。

- 确保所有设置项符合实际运行需求，并按需保存设置。

3.4 系统调试- 在完成安装和设置后，进行系统调试，检查变频器与电动机的正常运行状态。

- 测试不同的运行模式和控制指令，确保变频器能够稳定运行，并实现期望的控制效果。

4.操作方法4.1 开机与关机- 开机：将电源开关打开，待显示屏亮起后，按下启动按钮即可启动变频器。

- 关机：按下停止按钮，待变频器停止运行后，将电源开关关闭。

4.2 运行模式切换- 根据实际应用需求，选择不同的运行模式，如自动运行、手动运行或外部控制。

- 按照相关操作说明进行模式切换，并确保切换过程平稳无冲突。

4.3 参数调整与监测- 可通过控制面板对不同的参数进行调整，如转速设定、电流限制等。

- 可实时监测变频器和电动机的相关参数，并根据需要进行适时调整。

引言概述：正文内容：一、变频器的基本操作步骤1.1供电和连接：将变频器与电源连接，并确保供电电源稳定。

注意接线的正确性，以避免电路短路或其他安全问题。

1.2开机和复位：按下变频器的开关按钮，启动变频器。

同时，进行系统的复位，将所有参数恢复到出厂设置。

1.3设定运行模式：根据实际需求，选择适当的运行模式。

常见的运行模式包括手动、自动和外部控制模式等。

1.4设置运行参数：根据设备的特点和工作要求，调整变频器的运行参数。

包括频率、电流、转速等参数的设置。

1.5监控和调试：启动运行后，定期监控变频器的运行状态，及时发现和解决问题。

同时，进行必要的调试，以保证系统的正常运行。

二、变频器参数的设置和调整方法2.1频率设置：根据实际工况，合理设置变频器的输出频率。

同时，需要考虑电机类型、负载特性等因素。

2.2电压和电流设置：根据电机的额定电压和电流参数，设置变频器的输出电压和电流。

确保电机的正常运行。

2.3加速和减速曲线设置：调整变频器的加速和减速曲线，使电机在启动和停止过程中能够平稳运行，避免冲击和损坏。

2.4制动设置：对于某些需要快速制动的设备，需要设置制动模式和制动电阻，确保设备能够快速停止。

2.5通信设置：对于需要与其他设备进行通信的系统，需要设置通信参数，以实现设备之间的数据交互和控制。

三、变频器的故障排除和维护3.1常见故障类型：介绍常见的变频器故障类型，包括过载、短路、过热等，并分析故障原因。

3.2故障排除步骤：提供一般性的故障排除步骤，包括排查故障现象、分析故障原因、采取合适的措施解决故障。

3.3维护和保养：介绍变频器的定期维护和保养措施，包括清洁、检查连接线路、定期更换电解电容等。

四、变频器在不同应用场景的操作说明4.1电梯变频器的操作：详细介绍电梯变频器的操作步骤和注意事项，确保电梯的安全和正常运行。

4.2水泵变频器的操作：阐述水泵变频器的操作方法，包括自动控制、远程控制等功能，以及应对突发故障的措施。

变频器的操作说明变频器是一种将电源频率转变为可控制的变频调速设备，被广泛应用于工业领域。

它具有出色的调速性能和能耗优势。

本文将为您提供变频器的操作说明。

一、安装和接线：1.安装前，请仔细阅读变频器的安装手册，确保了解其基本要求和注意事项。

2.选择合适的安装位置，确保通风良好、无灰尘和腐蚀性气体，并远离振动和机械冲击。

3.进行接线前，请将电源切断，并在接线时确保无电压。

4.根据接线图将变频器连接至相应的电源和负载。

确保接线正确，并使用绝缘良好的导线。

5.接线完成后，检查接线是否稳固，确保接地可靠。

二、开机操作：1.打开电源，观察变频器显示屏是否正常。

2.如果显示屏上出现错误代码，请参考变频器的说明书对错误代码进行查找和排除。

3.按下“运行”按钮，变频器将开始运行。

三、参数设置：1.进入参数设置界面，可以根据需要修改变频器的各项参数。

2.按照变频器说明书中给出的参数范围和建议进行设置。

3.参数设置完成后，保存并退出设置界面。

四、调速操作：1.通过变频器控制面板或外部控制设备，可以实现对变频器的调速控制。

2.调节变频器输出频率来调整负载的运行速度。

3.注意在调速操作中，保持适当的负载和变频器工作在额定工作范围内。

五、保护功能：1.变频器具有多重保护功能，包括过载保护、过压保护、欠压保护、过热保护等。

2.当变频器检测到异常情况时，会自动切断输出，并显示相应的错误代码。

六、维护保养：1.定期检查变频器的散热器和通风口，并确保无尘和堵塞，保证散热效果。

2.清洁变频器的外壳，使用柔软的布或刷子，避免用水或腐蚀性溶液清洗。

3.定期检查电缆接线是否松动，紧固连接部分并确保导线良好绝缘。

4.关闭电源前，请先切断变频器的输出，避免因突然断电造成损坏。

七、故障排除：1.当变频器出现故障时，请着重注意变频器显示屏上的错误代码。

2.根据错误代码，参考变频器说明书进行故障排除。

总结：。

变频器操作说明和主要参数一、变频器操作说明1.变频器是一种用于调节电机转速的设备，通过改变电源频率，调节电机转速并控制电机的运行方式。

2.变频器的操作面板通常包括显示屏、按键和旋转编码器等，通过操作面板可以实现对变频器的参数设置、电机启停控制以及运行状态的监测等功能。

3.首先，接通电源并确保电机与变频器的连接正确，然后按下启动按钮，变频器将开始运行。

4.通过操作面板的旋转编码器或按键，可以设置变频器的工作方式、转速范围、加速时间、减速时间等参数。

5.在运行过程中，可以通过操作面板的显示屏实时监测电机的转速、电流、温度等参数，以及变频器的运行状态。

6.如果需要停止电机运行，可以通过操作面板的停止按钮实现紧急停止，或者通过设置变频器的停机时间来实现定时停止。

二、变频器主要参数1.输入电源：变频器的输入电源通常为交流电，常见的输入电压为220V、380V等。

输入电源的频率通常为50Hz或60Hz。

2.输出电压：变频器的输出电压是控制电机转速的主要手段，通过改变输出电压的频率和大小，可以调节电机的转速。

输出电压通常为0-输入电压范围内可调。

3.频率范围：变频器的频率范围是指输出电压的变化范围，通常为0-输出电压范围内可调。

不同的变频器具有不同的频率范围，根据电机的要求选择合适的变频器。

4.过载能力：变频器的过载能力是指在一定时间内，可以承受的额定负载电流的倍数。

通常以%表示，例如150%。

5.加速时间和减速时间：变频器的加速时间和减速时间是指电机从启动到达额定转速所需的时间。

加速时间和减速时间的设定可以根据实际情况进行调整。

6.控制方式：变频器的控制方式通常有电压控制、电流控制和速度控制等。

可以根据电机的要求选择合适的控制方式。

7.过温保护：变频器通常具有过温保护功能，当电机运行过程中温度过高时，变频器会发出警报并停止电机运行，保护电机不受损坏。

8.故障诊断：变频器通常具有故障诊断功能，可以通过显示屏或指示灯显示故障代码，并提供相应的解决方案。

可编辑修改精选全文完整版变频器操作步骤一、变频器参数修改：1、按“PAR”键进入参数修改画面。

2、按或键在各组间翻动参数找到需要修改的那一组参数，再按或在组内翻动找到需要修改的组内相应的参数，需要修改那个参数翻到那个参数后按“ENTER”键，该参数会被括号括起来，再按或键进行调整，调整完后再按“ENTER”键确认。

调整完参数后需要保存，保存主参数时将参数翻到99.02，再按“ENTER”键，然后按或翻到“user 2 load”再按一下“ENTER”键，参数开始保存，保存过程中显示屏最后一行会一直闪烁，当屏幕最后一行显示不再闪烁说明保存完毕；保存从参数时将参数翻到99.02，再按“ENTER”键，然后按或翻到“user 1 load”再按一下“ENTER”键，参数开始保存，保存过程中显示屏最后一行会一直闪烁，当屏幕最后一行显示不再闪烁说明保存完毕，保存过程中不能断电。

二、变频器辨识操作：1、按“LOC”键将变频器切换为本地控制，修改变频器99组电机相关参数，电机相关参数必须和电机铭牌上的电机参数相符。

2、修改完电机参数按“ACT”键，变频器会提示辨识显示“ID MAGN”这时按启动键，变频器开始辨识，当显示屏显示“ID DOWN”，说明辨识完毕，辨识完毕后需要存储，将参数翻到99.02主参数保存在“user 2 load”,从参数保存在“user 1 load ”,保存过程中不能断电，当屏幕最后一行显示不再闪烁说明保存完毕，再按“LOC”键切换为远程控制。

三、变频器报警和故障的一般处理过程（1）在判断变频器故障前，确保给变频器提供电源（2）断电检查快速熔断器，如果有一个快熔损坏，变频器应正常显示，只是在带负荷运行时报出电源缺相故障，可更换快熔；如果两个快熔损坏，则需要用万用表检查接线端子是否有接地故障，检查作为电能储存器的电容组。

不允许在不检查的情况下，直接更换快熔，可能再次损坏快熔。

（3）观察控制盘是否亮，如果有一个控制盘不亮，可采取互换控制盘和连接线确认控制盘是否损坏。

附件三变频器操作说明一、变频器液晶屏1、液晶屏分为四种屏幕状态，通过“PRG”键依次切换，第一屏为系统状态屏，第二屏为功能设置屏，第三屏为参数设置屏，第四屏为故障记录屏。

2、系统状态屏共分两屏，分别为输入参数屏和输出参数屏，可以通过“ALT+”和“ALT-”在两屏之间切换。

3、故障记录屏：变频器最多可以记录10个已发生的重故障，可以通过“ALT+”和“ALT-”在各次故障间切换，0表示最新故障，用“▲”／“▼”查看该故障下的各单元状态（每次显示三相同一位置的三个单元），以确定发生故障单元的编号，更换对应编号的故障单元。

4、变频器上电后等到“高压指示灯”（红色指示灯）亮。

液晶屏显示“系统待机”。

5、当液晶屏不亮时可以按“ALT+”，“ALT-”或“SET”键点亮。

千万不能按红色“STOP”键，以免造成电机停机。

二、上电、运行1、巡视设备，确保正常。

2、合控制电源开关，上220V控制电。

3、待控制器起动完毕，状态显示为“高压不就绪”，且无故障报警输出，则系统正常。

若有报警输出，应立即查看故障原因，采取措施消除故障，并按系统复位键，恢复到正常状态。

4、高压合闸，待高压就绪后，状态显示为“系统待机”。

5、控制操作台启动绞车。

三、停机、下电1、运行过程中若出现异常情况，可立即拍下柜门上的“高压分断”按钮，分断进线高压开关。

注意：再次上电时顺时针旋转，解除自保并按液晶屏右下角“系统复位”按钮。

使液晶屏显示“高压不就绪”，液晶屏右上角红色“故障指示”灯不亮。

方可上电。

2、分断进线高压开关。

3、断高压后10分钟，待功率单元放电完成，断开控制电源。

在高压上电情况下一般不能断开控制电源和严禁功率单元指示灯熄灭前切断控制电源。

四、日常维护HIVERT变频器具有完善的故障监测和保护功能。

故障分为轻故障和重故障，均有报警输出。

轻故障时仅发出报警，系统可以正常上电、启动及运行，但提醒操作人员及时发现并处理。

重故障时，系统立即切断高压电源，进行故障保存，并将系统锁存，此时需要操作人员查明原因并排出故障，然后进行系统复位，将变频器恢复到正常状态。

变频器运行操作说明在正常的运行状态下，您仅需对如下过程的操作：启动：在预启动状态下，按触摸屏的“启动”按钮，将使变频器工作输出，并驱动电机缓慢运转至设定频率。

需要留意的是：必需在无故障告警的条件下，此按钮才能起作用。

加速：每按一次触摸屏的“加速”按钮，变频器输出频率将上升1Hz。

需要留意的是，您必需在变频调速运行中，此按钮才能起作用。

另外，您也可以通过P50直接设定到所要达到得频率值。

详细方法：在触摸屏上按“设置”按钮，将弹出参数设定图框，在“P参数号：”一栏输入50，在“P参数下传值：”一栏输入预设定的频率值，再按“P参数下设”按钮，确定即可。

减速：按触摸屏的“减速”按钮，变频器输出频率将下降。

其步长已经设定为1Hz。

需要留意的是：必需在变频调速运行中，此按钮才能起作用。

另外，您也可以通过P50直接设定到所要达到得频率值，详细方法祥见上面的“加速”部分。

停止：按触摸屏的“停止”按钮，变频器输出频率将缓慢下降，直至停止输出，然后关闭泵的出口阀门。

此时，变频器将进入预启动状态。

停止后的变频器除检修维护需要断高压外，一般无需再断高压，可以重新按“启动”按钮启动变频器。

需要留意的是：第一，待电机完全停止后方可再次启动变频器；第二，变频器停止后，虽停止了输出，但自身仍待电，因此决不能打开变频器柜门，否则会有触电的危急。

篇2：变频器安全操作规程一、变频器的使用要点在使用变频器时，为确保变频器安全、高效、牢靠地运行，应留意以下几点：1.变频器接地端子必需牢靠接地，以有效抑制射频干扰，曾强系统牢靠性。

系统最好采用独立接地，接地电阻小于1欧。

系统中的传感器、I/O接口、屏蔽层等接地线，应与系统接地汇流排独立接地。

2.环境温度对变频器的使用寿命有很大的影响，环境温度每上升10度，变频器寿命就会减半。

因此变频器应置于有空气调整的环境里，温度应掌握在22度-28度，相对湿度RH≤70%-75%。

3.变频器调速系统的运行与停止不能使用断路器和接触器直接操作，而要用变频器掌握端子或变频器面板建来操作，否则或造成变频器端子失控，并可能造成变频器损坏。

变频器操作指南注意：所有电器变更参数时都在在线非带载状态，出现故障或变频器修理后，为防止变频器损坏可在输出端加载小功率阻性负载实验确定。

一、ABB变频器（供水）1、进入：按下MENU/ENTER键，显示Par-----查看参数2、使用上下键选择reF--------参数给定3、按下MENU/ENTER键选择修改参数代码，例如90014、使用上下键修改参数值5、修改完毕退出6、连续快速按两次MENU/ENTER键则会显示所选参数值，并在参数下戴SET字样。

7、常用设置代码值9902------15----------应用宏--------选择SPFC控制1001------1-----------定义启动端子------D11启动/停1002------6-----------定义启动端子------D16线控启动1003------1-----------定义正反转----------正转固定1101------2-----------定义给定性质-------百分比给定1103------1-----------定义给定值来源-----来至A111401------4-----------定义故障做为---------故障动作1403------31---------定义控制输出方式-----继电器输出1402------31---------定义控制方式--------继电器控制二、三晶变频器1、按PRGM键在参数修改和故障显示之间转换，显示为Fnnn为修改模式，Fnnn为参数代码。

显示“0.XX”为故障代码，用上下键可查看最近四次的报警值；按STOP/RESET键变频器内部故障复位。

2、使用上下键选择需要修改的参数，按STOP/RESET键移动光标位置3、按RD/WT键读取参数内容4、使用上下键修改参数，使用按STOP/RESET键移动光标位置5、按RD/WT键保存修改值到EPROM存储器。

变频器使用方法说明书1. 引言变频器是一种广泛应用于工业控制系统中的电子设备，能够通过改变电源频率来控制电机转速。

本使用方法说明书将详细介绍变频器的使用步骤、注意事项以及常见故障排除方法，以帮助用户正确地操作和维护变频器。

2. 变频器的基本结构和工作原理变频器由电源模块、逆变器模块、控制模块以及输出模块等组成。

其工作原理是通过将输入的直流电转换为可调变频的交流电，控制电机的转速和运行状态。

3. 变频器使用前的准备工作3.1 检查变频器外观是否完好，各接口是否连接牢固。

3.2 确保输入电源线路符合标准要求，并与变频器的电源接口正确连接。

3.3 根据实际需求，调整变频器的参数设置，如额定转速、最大频率等。

4. 变频器的使用步骤4.1 将待控电机连接至变频器的输出接口，确保接线正确。

4.2 打开变频器的电源开关，在终端控制器上选择合适的工作模式。

4.3 根据需要调整变频器的输出频率和转速，可以通过终端控制器或者外部调节器进行操作。

4.4 在运行过程中，及时监测电机的转速和电流等参数，确保变频器正常工作。

若发现异常现象，应及时停止使用，并检查可能的故障原因。

5. 变频器的注意事项5.1 使用前，请仔细阅读变频器的用户手册，了解各个接口和功能的作用。

5.2 避免将变频器安装在有腐蚀性气体、导电尘埃或高温湿度环境中。

5.3 不要随意拆卸或更改变频器的内部零件，任何更改应由专业技术人员进行。

5.4 注意保持变频器的通风良好，以防止过热影响正常使用。

5.5 定期检查和维护变频器，特别是清洁散热器和风扇，并及时更换使用寿命较短的零部件。

6. 常见故障排除方法6.1 变频器无法启动：检查输入电源是否正常，确认连接是否松动。

6.2 变频器无输出信号：检查输出接口是否连接正确，并排除电机故障。

6.3 变频器过热：检查散热器和风扇是否正常运转，是否有堵塞物影响散热效果。

6.4 变频器输出频率不稳定：可尝试重新调整参数设置，并检查输入电源质量。

变频器操作说明引言：变频器是一种重要的电气设备，广泛应用于工业生产中。

它可以调节电机的转速和输出频率，实现电机的精确控制。

本文将详细介绍变频器的操作方法和注意事项，以帮助用户正确、安全地使用变频器。

一、基本概念及结构1. 变频器的定义：变频器是一种电力电子装置，用于调节交流电机的转速和输出频率。

2. 变频器的结构：变频器由整流器、滤波器、逆变器和控制电路组成。

二、操作步骤1. 连接电源：将变频器与电源连接，并确保电源稳定。

注意，使用变频器时应在低电压状态下启动。

2. 连接电机：将变频器与电机连接，确保连接牢固。

3. 设置参数：根据需要，对变频器进行参数设置。

常见的设置包括输入电压、输出频率、启动时间等。

请参考变频器的操作手册进行具体设置。

4. 启动变频器：按照操作手册中的步骤，启动变频器并调节转速。

注意，变频器启动后，应逐渐增加转速，而不是突然加大转速。

5. 改变转速和频率：根据需要，通过控制按钮或遥控器来改变变频器的转速和输出频率。

注意，改变转速和频率时要缓慢进行，以避免意外情况发生。

6. 停止变频器：在使用完毕后，按下停止按钮，将变频器停止。

注意，停止变频器时，应逐渐减小转速，而不是突然停止。

三、注意事项1. 安全操作：在进行任何操作之前，请确保变频器和电机已停止工作，并断开与电源的连接。

操作过程中，要保持手部干燥，避免触摸高压部分。

2. 用户手册：详细阅读并遵守变频器的操作手册，了解其安全使用、维护和故障排除方法。

3. 环境要求：变频器应放置在干燥、通风良好的环境中，避免尘埃、水分和腐蚀性气体的侵入。

4. 温度控制：变频器正常工作时会产生一定的热量，应确保周围温度适宜，并避免过热。

必要时，可以增加附加散热装置。

5. 维护保养：定期检查变频器的连接线、电缆和风扇等部件是否松动或损坏。

如有问题，请及时修理或更换。

6. 故障排除：如果变频器出现故障，不要擅自修复，请向专业人员咨询或联系供应商。

7. 停电保护：在停电后，应等待至少5分钟再重新启动变频器，以避免电源突然恢复引起的问题。

变频器操作指南一、概述变频器是一种用于控制电机转速的设备，通过改变电压频率来实现电机转速的调节。

本指南旨在给用户提供使用变频器的一些建议和操作指导。

二、安全须知1. 在操作变频器之前，确保已断开电源，避免电击事故的发生。

2. 不要在湿润或有腐蚀性气体的环境中使用变频器。

3. 禁止将变频器暴露于高温、高湿度或尘埃严重的环境中。

4. 若发现变频器外壳破损或存在其他异常情况，请及时停止使用并联系维修人员。

三、变频器操作步骤1. 连接电路a. 将电源线正确接入变频器的电源输入端。

b. 将电机连接线正确接入变频器的电机输出端。

c. 将控制线连接到外部控制设备。

2. 设置参数a. 打开变频器电源，进入设置界面。

b. 根据实际需求，进行参数设置，如输出频率、电流限制等。

c. 保存设置并启动变频器。

3. 监控运行状态a. 通过变频器面板或监控软件，实时监测电机的运行状态。

b. 如发现异常，及时停止电机，并排查故障原因。

4. 进行故障处理a. 如遇电机过载或温度过高等故障，及时停机检查。

b. 根据变频器的故障代码，判断故障原因，并采取相应的处理措施。

5. 关闭变频器a. 在停机状态下，断开电源。

b. 注意遵守使用规范，避免频繁开关变频器。

四、操作注意事项1. 操作前请仔细阅读变频器的使用说明书，了解其特点和各个参数的含义。

2. 不要超过变频器的额定电流和功率范围，以免损坏设备。

3. 避免长时间运行在低频率下，以防止电机过热。

4. 注意维护保养，在设备长时间不用时，应及时清洁表面并保持干燥。

5. 不要在变频器运行过程中随意修改参数，以免引起故障。

五、总结本操作指南提供了变频器的基本操作步骤和注意事项。

在使用变频器时，务必要遵循操作规程和安全须知，以确保设备和人员的安全。

通过正确操作和及时故障处理，可以提高设备的可靠性和使用寿命。

变频器操作说明
1、变频器操作注意事项：
1)每次变频器上电之前须对变频器输出端子与变频器直流端的电阻进
行测量，正向不导通，反向有一定阻值；
2)变频器上电后，在正常运行下，禁止用断路器启停变频器；
3)变频器启动后，如给与停止命令，再启动时需等待变频器所控制的风
机完全停止后再给与启动命令；
4)变频器内部参数严禁非专业人员修改；
5)变频器内部控制电路板接线严禁修改；
6)如变频器故障报警，须按照变频器显示的报警代码（如：E015）对应
变频器说明书进行处理；
7)变频器电源切断后，如要对变频器进行检查，须等带变频器内部红色
指示灯熄灭后才可进行检查；
2、变频器部分参数设定：
FH.00=4
FH.01=90
FH.02=163.4
FH.09=1（设定后需要按RUN按扭整定，整定后自动变为0）
F0.05=50
F0.06=50
F0.10=20
F0.11=20
F0.12=50
F0.13=10
F2.00=2
F7.00=25
F7.10=0
F7.26=0
F7.27=4
F7.29=11
对应功能说明见变频器说明书
3、其他说明
如检修人员在空冷岛发现运行不正常或其他故障，可在空冷岛就地通过急停按扭停止风机，按扭是非自恢复型，故在停止风机后未恢复停止按扭，远方不能启动，防止远方启动，对检修人员人身安全有威胁；此时需要检修人员向运行人员汇报情况。

以上事项望严格执行！
哈尔滨天达控制工程有限公司
马亮。

变频器说明书38836(总30页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目录一、安全须知 0二、概述 (2)三、技术指标 (3)四、产品参数列表 (4)五、结构特性与安装 (8)腔体内部结构 (16)六、工作原理及主要元器件 (17)七、显示屏显示界面 (19)八、安装注意事项 (21)十、保养与维护 (26)十一、储存与运输 (27)十二、开箱检查 (27)一、安全须知为了您的人身和设备安全，在使用本变频器之前，请仔细阅读本章节内容，并在以后的搬运、安装、调试、运行、维修过程中严格执行。

1、使用警告和标识定义关于对特定条件及其它会导致人员伤害或设备损坏的警告本符号提示如果不按要求操作，可能导致死亡、重伤或严重的财产损失。

本符号提示如果不按要求操作，可能使身体受伤或设备损坏。

本符号说明操作时需注意的事项。

本符号提示一些有用的信息。

2、安全须知、非专职人员不得擅自操作本设备！、设备外壳必须良好接地！、禁止直接对连接到变频器上的电缆进行绝缘摇测！、接线时请注意输入接线柱标志 R、S、T(电源)和输出接线柱标志 U、V、W（电机）不得接错！、将变频器从地面运至工作地点第一次上电前或长期存放之后再上电，应确认内部完好、无积露！、不得随意改变本说明书规定的配接设备！、设备应避开有淋水的地方！、变频器防爆及电气性能，出厂前均已检验合格，严禁用户改动变频器壳体的结构和电气参数，并做好隔爆面的防护，避免磕碰划伤！、设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“严禁带电开盖”、“断电后 15分钟开盖”！、断电后15分钟，才允许打开前门！、检修被驱动设备时，务必断开变频器的隔离开关！、检修变频器前，断开隔离开关，并断开前级电源！二、概述1、适用范围矿用隔爆兼本质安全型交流变频器（以下简称变频器）适用于交流50Hz、电压660V或1140V供电系统、630kW 及以下三相交流永磁同步电动机的调速控制。
