步进电机驱动器的主要细分作用

步进电机的细分控制
步进电机的细分控制是指通过对电机的控制信号进行细分，使电机的转动角度变得更精确。

通常情况下，步进电机有固定的步距角度，比如1.8度、0.9度等。

但通过细分控制，可以将
这个步距角度进一步细分，从而实现更精确的控制。

细分控制常用的方法是使用微步驱动器。

微步驱动器可以将电机的控制信号进行细分，使电机能够以更小的步距角度运动。

常见的微步数有2、4、8、16、32、64等。

例如，如果一个步进电机的步距角度为1.8度，通过设置微步数为16，就可以将每个步进分为16个微步，从而实现步距角度为0.1125度的细
分控制。

细分控制可以提高步进电机的精度和平滑性，减小震动和噪音。

但同时也增加了系统的复杂性和控制难度。

细分控制还可以实现步进电机的微调和精确定位，适用于需要高精度的应用场合，如3D打印机、数控机床和精密仪器等。

需要注意的是，细分控制会增加步进电机的功耗和热量产生，需要考虑电机和驱动器的散热问题。

此外，选择合适的驱动器和控制方式也是细分控制的关键，不同的电机和应用场景可能需要不同的控制方法和参数设置。

步进电机的驱动器工作原理步进电机的驱动器是控制步进电机运动的关键部件，它能够将电子信号转换为机械运动。

步进电机驱动器主要由两部分组成：控制器和功率放大器。

控制器负责接收输入的指令信号并进行解码，将其转换为电机驱动信号；功率放大器则将驱动信号放大并输出给步进电机的驱动电路。

下面将详细介绍步进电机驱动器的工作原理。

步进电机驱动器的工作原理主要包括三个关键步骤：接收指令信号、解码指令信号和输出驱动信号。

下面分别对这三个步骤进行了解。

一、接收指令信号步进电机驱动器首先需要接收输入的指令信号，这些指令信号可以通过输入装置、计算机或者其他设备传输给驱动器。

指令信号可以是数字信号、模拟信号或者脉冲信号，这取决于具体的应用场景。

接收到指令信号后，驱动器会将其传递给解码器进行解码。

二、解码指令信号解码器是步进电机驱动器中的关键部件，它负责将接收到的指令信号进行解码，并将其转换为电机驱动信号。

解码器一般采用数字电路来实现，可以根据不同的输入信号解读指令，然后将其转换为与步进电机匹配的驱动信号。

解码器根据输入信号的不同来确定步进电机的运动方式，包括正转、反转、加速、减速等。

解码器还可以根据指令信号的要求进行细微的微调，以确保步进电机的运动精度和稳定性。

解码器还可以根据工作环境的要求进行保护，如过载保护、过热保护等。

三、输出驱动信号解码器将解码后的指令信号传递给功率放大器进行处理。

功率放大器主要负责放大电机驱动信号的电压和电流，并将其输出给步进电机的驱动电路。

功率放大器一般由晶体管、晶闸管或者MOSFET等组成，通过调节其工作状态和电流大小来控制步进电机的旋转方式和速度。

步进电机驱动器的输出信号可以是两相驱动信号，也可以是三相或四相驱动信号，具体取决于步进电机的结构和要求。

步进电机的驱动电路主要是通过不同相位的电流驱动定子的绕组，进而产生转子的旋转。

控制器会根据解码器输出的驱动信号来控制步进电机的运动，包括转向、转速和步距等。

步进电机驱动器及细分控制原理引言：步进电机是一种将电脉冲信号转化为机械转动的电动机。

步进电机驱动器是一种用于控制步进电机旋转的设备。

步进电机可以通过控制驱动器提供的电流和脉冲信号来精确地控制旋转角度和速度。

本文将介绍步进电机驱动器的工作原理以及细分控制的原理。

一、步进电机驱动器的工作原理：1.输入电流转换：驱动器将输入的电流信号转换为电压信号。

电流信号通常由控制器产生，通过选择合适的电阻来控制输入电流的大小。

2.逻辑控制：驱动器还会接收来自控制器的脉冲信号。

这些脉冲信号会相互间隔地改变驱动器输出的电压，从而驱动步进电机旋转。

脉冲信号的频率和脉冲数量会影响步进电机的转速和旋转角度。

3.输出电压控制：驱动器会根据输入的电流和脉冲信号控制输出的电压，使其适应步进电机的工作要求。

输出电压的频率和脉冲数有助于控制步进电机旋转的速度和角度。

二、细分控制原理：细分控制是指通过控制驱动器输出的电压脉冲信号来实现更精确的步进电机控制。

细分控制可以将步进电机的每个脉冲细分成更小的步进角度，从而提高步进电机的转动分辨率。

1.脉冲信号细分：通过改变驱动器的输出脉冲信号频率和脉冲数来实现脉冲信号的细分。

例如，如果驱动器输入100个脉冲，但只输出50个脉冲给步进电机，那么每个输入的脉冲就会分为两个输出脉冲，步进电机的旋转角度将更精确。

2.电流细分：通过改变驱动器输出的电流大小来实现电流的细分。

通常情况下，驱动器的输出电流会根据步进电机的转动需要进行控制。

细分控制可以使驱动器能够实现更精确的电流控制，进而控制步进电机的转动精度。

3.微步细分：微步细分是一种更高级的细分控制方法，通过改变驱动器输出的电压波形进行微步细分。

微步细分将步进电机的每个步进角度再次细分为更小的角度，进一步提高了步进电机的转动分辨率和平滑性。

总结：步进电机驱动器是通过将控制器产生的电流和脉冲信号转换为驱动步进电机的电压信号的设备。

细分控制是通过改变驱动器输出的电流和脉冲信号来实现更精确的步进电机控制。

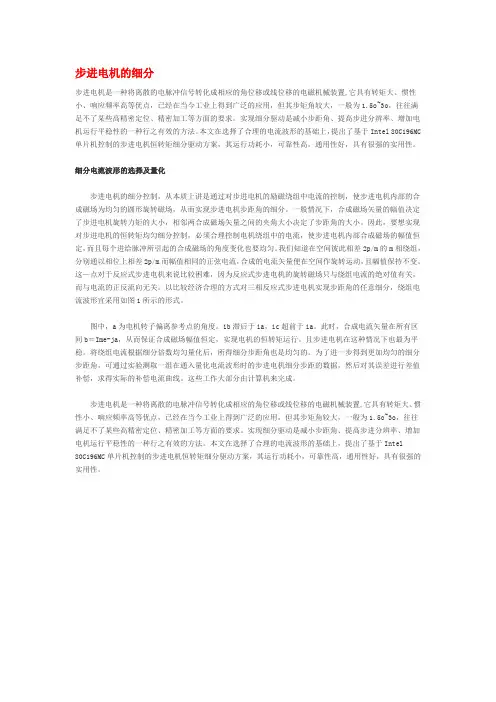

步进电机的细分步进电机是一种将离散的电脉冲信号转化成相应的角位移或线位移的电磁机械装置,它具有转矩大、惯性小、响应频率高等优点，已经在当今工业上得到广泛的应用，但其步矩角较大，一般为1.5o~3o，往往满足不了某些高精密定位、精密加工等方面的要求。

实现细分驱动是减小步距角、提高步进分辨率、增加电机运行平稳性的一种行之有效的方法。

本文在选择了合理的电流波形的基础上，提出了基于Intel 80C196MC 单片机控制的步进电机恒转矩细分驱动方案，其运行功耗小，可靠性高，通用性好，具有很强的实用性。

细分电流波形的选择及量化步进电机的细分控制，从本质上讲是通过对步进电机的励磁绕组中电流的控制，使步进电机内部的合成磁场为均匀的圆形旋转磁场，从而实现步进电机步距角的细分。

一般情况下，合成磁场矢量的幅值决定了步进电机旋转力矩的大小，相邻两合成磁场矢量之间的夹角大小决定了步距角的大小。

因此，要想实现对步进电机的恒转矩均匀细分控制，必须合理控制电机绕组中的电流，使步进电机内部合成磁场的幅值恒定，而且每个进给脉冲所引起的合成磁场的角度变化也要均匀。

我们知道在空间彼此相差2p/m的m相绕组，分别通以相位上相差2p/m而幅值相同的正弦电流，合成的电流矢量便在空间作旋转运动，且幅值保持不变。

这—点对于反应式步进电机来说比较困难，因为反应式步进电机的旋转磁场只与绕组电流的绝对值有关，而与电流的正反流向无关。

以比较经济合理的方式对三相反应式步进电机实现步距角的任意细分，绕组电流波形宜采用如图1所示的形式。

图中，a为电机转子偏离参考点的角度。

ib滞后于ia，ic超前于ia。

此时，合成电流矢量在所有区间b＝Ime-ja，从而保证合成磁场幅值恒定，实现电机的恒转矩运行。

且步进电机在这种情况下也最为平稳。

将绕组电流根据细分倍数均匀量化后，所得细分步距角也是均匀的。

为了进一步得到更加均匀的细分步距角，可通过实验测取一组在通入量化电流波形时的步进电机细分步距的数据，然后对其误差进行差值补偿，求得实际的补偿电流曲线。

步进电机驱动方式（细分）概述众所周知，步进电机的驱动方式有整步，半步，细分驱动。

三者即有区别又有联系，目前，市面上很多驱动器支持细分驱动方式。

本文主要描述这三种驱动的概述。

如下图是两相步进电机的内部定子示意图，为了使电机的转子能够连续、平稳地转动，定子必须产生一个连续、平均的磁场。

因为从宏观上看，电机转子始终跟随电机定子合成的磁场方向。

如果定子合成的磁场变化太快，转子跟随不上，这时步进电机就出现失步现象。

既然电机转子是跟随电机定子磁场转动，而电机定子磁场的强度和方向是由定子合成电流决定且成正比。

即只要控制电机的定子电流，则可以达到驱动电机的目的。

下图是两相步进电机的电流合成示意图。

其中Ia是由A-A`相产生，Ib是由B-B`相产生，它们两个合成后产生的电流I就是电机定子的合成电流，它可以代表电机定子产生磁场的大小和方向。

有了以上的步进电机背景描述后，对于步进电机的整步、半步、细分的三种驱动方式，都会是同一种方法，只是电流把一个圆(360°)分割的粗细程序不同。

整步驱动对于整步驱动方式，电机是走一个整步，如对于一个步进角是3.6°的步进电机，整步驱动是每走一步是走3.6°。

下图是整步驱动方式中，电机定子的电流次序示意图：由上图可知，整步驱动每一时刻只有一个相通电，所以这种驱动方式的驱动电路可以是很简单，程序代码也是相对容易实现，且由上图可以得到电机整步驱动相序如下：BB’→A’A→B’B→A A’→B B’下图是这种驱动方式的电流矢量分割图：可见，整步驱动方式的电流矢量把一个圆平均分割成四份。

下图是整步驱动方式的A、B相的电流I vs T图：可以看出，整步驱动描出的正弦波是粗糙的。

使用这种方式驱动步进电机，低速时电机会抖动，噪声会比较大。

但是，这种驱动方式无论在硬件或软件上都是相对简单，从而驱动器制造成本容易得到控制。

半步驱动对于半步驱动方式，电机是走一个半步，如对于一个步进角是3.6°的步进电机，半步驱动是每走一步，是走1.8°(3.6°/2)。

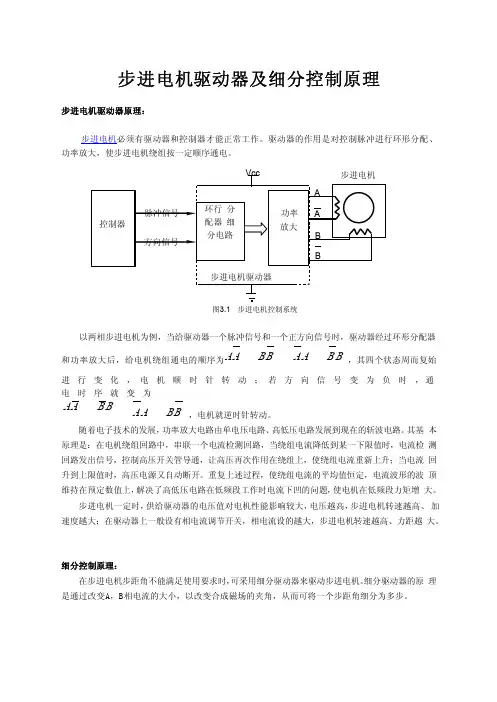

步进电机驱动器及细分控制原理步进电机驱动器原理：步进电机必须有驱动器和控制器才能正常工作。

驱动器的作用是对控制脉冲进行环形分配、功率放大，使步进电机绕组按一定顺序通电。

以两相步进电机为例，当给驱动器一个脉冲信号和一个正方向信号时，驱动器经过环形分配器和功率放大后，给电机绕组通电的顺序为AABB A A B B，其四个状态周而复始进行变化，电机顺时针转动；若方向信号变为负时，通电时序就变为AA B BA A BB，电机就逆时针转动。

随着电子技术的发展，功率放大电路由单电压电路、高低压电路发展到现在的斩波电路。

其基本原理是：在电机绕组回路中，串联一个电流检测回路，当绕组电流降低到某一下限值时，电流检测回路发出信号，控制高压开关管导通，让高压再次作用在绕组上，使绕组电流重新上升；当电流回升到上限值时，高压电源又自动断开。

重复上述过程，使绕组电流的平均值恒定，电流波形的波顶维持在预定数值上，解决了高低压电路在低频段工作时电流下凹的问题，使电机在低频段力矩增大。

步进电机一定时，供给驱动器的电压值对电机性能影响较大，电压越高，步进电机转速越高、加速度越大；在驱动器上一般设有相电流调节开关，相电流设的越大，步进电机转速越高、力距越大。

细分控制原理：在步进电机步距角不能满足使用要求时，可采用细分驱动器来驱动步进电机。

细分驱动器的原理是通过改变A，B相电流的大小，以改变合成磁场的夹角，从而可将一个步距角细分为多步。

定子A转子SNB B BSNA A(a)(b)AS NB B N S BS NA(c)(d)图3.2步进电机细分原理图仍以二相步进电机为例，当A、B相绕组同时通电时，转子将停在A、B相磁极中间，如图3.2。

若通电方向顺序按AA AABB BB BB AA AA AA BB BB BB AA,8个状态周而复始进行变化，电机顺时针转动；电机每转动一步，为45度，8个脉冲电机转一周。

与图2.1相比，它的步距角小了一半。

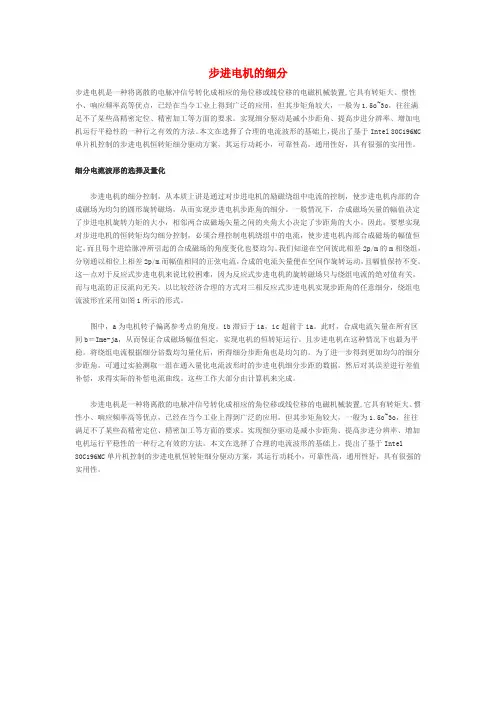

步进电机的细分步进电机是一种将离散的电脉冲信号转化成相应的角位移或线位移的电磁机械装置,它具有转矩大、惯性小、响应频率高等优点，已经在当今工业上得到广泛的应用，但其步矩角较大，一般为1.5o~3o，往往满足不了某些高精密定位、精密加工等方面的要求。

实现细分驱动是减小步距角、提高步进分辨率、增加电机运行平稳性的一种行之有效的方法。

本文在选择了合理的电流波形的基础上，提出了基于Intel 80C196MC 单片机控制的步进电机恒转矩细分驱动方案，其运行功耗小，可靠性高，通用性好，具有很强的实用性。

细分电流波形的选择及量化步进电机的细分控制，从本质上讲是通过对步进电机的励磁绕组中电流的控制，使步进电机内部的合成磁场为均匀的圆形旋转磁场，从而实现步进电机步距角的细分。

一般情况下，合成磁场矢量的幅值决定了步进电机旋转力矩的大小，相邻两合成磁场矢量之间的夹角大小决定了步距角的大小。

因此，要想实现对步进电机的恒转矩均匀细分控制，必须合理控制电机绕组中的电流，使步进电机内部合成磁场的幅值恒定，而且每个进给脉冲所引起的合成磁场的角度变化也要均匀。

我们知道在空间彼此相差2p/m的m相绕组，分别通以相位上相差2p/m而幅值相同的正弦电流，合成的电流矢量便在空间作旋转运动，且幅值保持不变。

这—点对于反应式步进电机来说比较困难，因为反应式步进电机的旋转磁场只与绕组电流的绝对值有关，而与电流的正反流向无关。

以比较经济合理的方式对三相反应式步进电机实现步距角的任意细分，绕组电流波形宜采用如图1所示的形式。

图中，a为电机转子偏离参考点的角度。

ib滞后于ia，ic超前于ia。

此时，合成电流矢量在所有区间b＝Ime-ja，从而保证合成磁场幅值恒定，实现电机的恒转矩运行。

且步进电机在这种情况下也最为平稳。

将绕组电流根据细分倍数均匀量化后，所得细分步距角也是均匀的。

为了进一步得到更加均匀的细分步距角，可通过实验测取一组在通入量化电流波形时的步进电机细分步距的数据，然后对其误差进行差值补偿，求得实际的补偿电流曲线。

步进电机细分原理步进电机是一种将电能转化为机械能的电动机，它通过控制电流的方向和大小，实现精确的位置控制。

在步进电机工作原理中，细分原理是非常重要的一部分。

细分原理是指将步进电机的每个步进角度再次分割成更小的角度，以提高步进电机的精度和分辨率。

接下来，我们将详细介绍步进电机的细分原理。

首先，步进电机的细分原理基于步进电机的结构特点，步进电机是通过控制电流的方向和大小来实现转动的，而且它的转动是按照一定的步进角度来进行的。

在传统的步进电机中，一次步进角度通常为1.8度或者0.9度，这就意味着步进电机的转动是以这个角度为基本单位来进行的。

然而，有时候我们需要更高的精度和分辨率，这时就需要采用细分原理来实现。

其次，细分原理是通过改变步进电机驱动器的控制方式来实现的。

步进电机驱动器是控制步进电机转动的关键部件，它可以根据输入的脉冲信号来控制电机的转动。

在细分原理中，我们可以通过改变驱动器的细分数来实现对步进角度的再次分割。

比如，如果我们将步进电机的细分数设置为2，那么每个步进角度就会再次分割成两个小的角度，这样就可以实现更高的精度和分辨率。

另外，细分原理还可以通过改变驱动器的微步进模式来实现。

微步进是指在每个步进角度中再次分割成更小的角度，并且在每个小角度上都施加不同的电流控制，从而实现对步进电机转动的更精细控制。

微步进模式可以将步进电机的精度和分辨率提高到一个更高的水平，这对于一些对精度要求较高的应用来说是非常重要的。

最后，细分原理在步进电机的应用中具有非常重要的意义。

通过细分原理，我们可以实现对步进电机转动的精确控制，提高步进电机的精度和分辨率，从而更好地满足各种应用的需求。

同时，细分原理也为步进电机的进一步发展提供了技术支持，使得步进电机在各种领域得到了广泛的应用。

综上所述，步进电机的细分原理是通过改变步进角度的控制方式来实现对步进电机转动的精确控制，提高步进电机的精度和分辨率。

通过细分原理，我们可以实现对步进电机的更高精度和更细致的控制，从而更好地满足各种应用的需求。

步进电机的细分步进电机是一种将离散的电脉冲信号转化成相应的角位移或线位移的电磁机械装置,它具有转矩大、惯性小、响应频率高等优点，已经在当今工业上得到广泛的应用，但其步矩角较大，一般为1.5o~3o，往往满足不了某些高精密定位、精密加工等方面的要求。

实现细分驱动是减小步距角、提高步进分辨率、增加电机运行平稳性的一种行之有效的方法。

本文在选择了合理的电流波形的基础上，提出了基于Intel 80C196MC 单片机控制的步进电机恒转矩细分驱动方案，其运行功耗小，可靠性高，通用性好，具有很强的实用性。

细分电流波形的选择及量化步进电机的细分控制，从本质上讲是通过对步进电机的励磁绕组中电流的控制，使步进电机内部的合成磁场为均匀的圆形旋转磁场，从而实现步进电机步距角的细分。

一般情况下，合成磁场矢量的幅值决定了步进电机旋转力矩的大小，相邻两合成磁场矢量之间的夹角大小决定了步距角的大小。

因此，要想实现对步进电机的恒转矩均匀细分控制，必须合理控制电机绕组中的电流，使步进电机内部合成磁场的幅值恒定，而且每个进给脉冲所引起的合成磁场的角度变化也要均匀。

我们知道在空间彼此相差2p/m的m相绕组，分别通以相位上相差2p/m而幅值相同的正弦电流，合成的电流矢量便在空间作旋转运动，且幅值保持不变。

这—点对于反应式步进电机来说比较困难，因为反应式步进电机的旋转磁场只与绕组电流的绝对值有关，而与电流的正反流向无关。

以比较经济合理的方式对三相反应式步进电机实现步距角的任意细分，绕组电流波形宜采用如图1所示的形式。

图中，a为电机转子偏离参考点的角度。

ib滞后于ia，ic超前于ia。

此时，合成电流矢量在所有区间b＝Ime-ja，从而保证合成磁场幅值恒定，实现电机的恒转矩运行。

且步进电机在这种情况下也最为平稳。

将绕组电流根据细分倍数均匀量化后，所得细分步距角也是均匀的。

为了进一步得到更加均匀的细分步距角，可通过实验测取一组在通入量化电流波形时的步进电机细分步距的数据，然后对其误差进行差值补偿，求得实际的补偿电流曲线。

步进电机驱动细分原理
步进电机驱动细分原理是通过改变电流波形来实现对步进电机精细控制的一种方法。

在传统的双极性驱动方式中，每一相都只有两种状态：激活和不激活。

而细分驱动则将每一相的激活状态进行进一步细分，使得电流具有更多个离散的状态。

细分驱动的基本原理是通过改变驱动器输出的电流波形来实现对步进电机转子位置的微调。

具体来说，细分驱动使用一种特殊的电流控制技术，将总电流周期性地细分成多个小的电流脉冲。

通过改变电流脉冲的大小和时序，可以在每一个基本步进角度上进行更细致的位置控制。

通常，在步进电机驱动器中使用的细分驱动方式有全步进和半步进两种。

全步进是最基本的细分方式，在一个完整的电流周期内将电流波形分为两个相等的部分，每个部分激活的时间持续一个基本步进角度。

而半步进则是在全步进的基础上，对激活时间进行了进一步细分，使得每个部分激活的时间只有全步进时间的一半，从而实现了更精细的位置控制。

细分驱动的实现离不开现代步进电机驱动器中的电流控制电路。

这些电路通常包括高性能的电流感应器、精确的分流器和多级放大器等。

通过这些电路的协同作用，细分驱动器可以在每个细分步进角度上产生相应大小和时序的电流脉冲，实现对步进电机位置的微调控制。

总而言之，步进电机驱动细分原理是通过改变电流波形来实现
对步进电机位置的微调。

通过细分驱动方式，可以获得更精细的步进角度控制，提高步进电机的定位精度和运动平滑性。

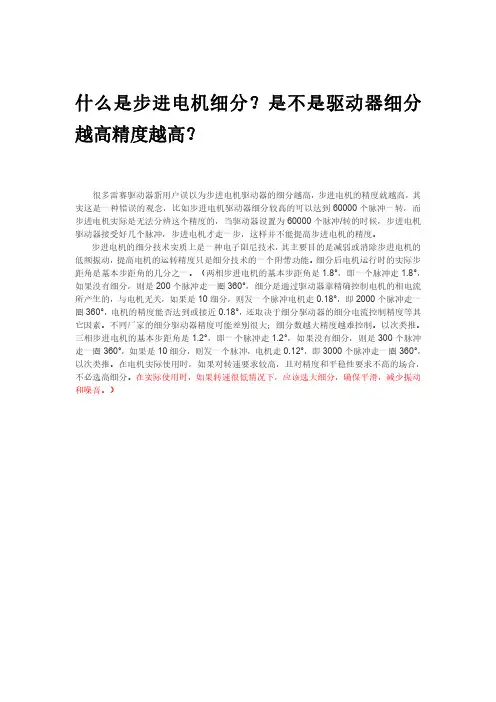

什么是步进电机细分？是不是驱动器细分越高精度越高？很多雷赛驱动器新用户误以为步进电机驱动器的细分越高，步进电机的精度就越高，其实这是一种错误的观念，比如步进电机驱动器细分较高的可以达到60000个脉冲一转，而步进电机实际是无法分辨这个精度的，当驱动器设置为60000个脉冲/转的时候，步进电机驱动器接受好几个脉冲，步进电机才走一步，这样并不能提高步进电机的精度。

步进电机的细分技术实质上是一种电子阻尼技术，其主要目的是减弱或消除步进电机的低频振动，提高电机的运转精度只是细分技术的一个附带功能。

细分后电机运行时的实际步距角是基本步距角的几分之一。

（两相步进电机的基本步距角是1.8°，即一个脉冲走1.8°，如果没有细分，则是200个脉冲走一圈360°，细分是通过驱动器靠精确控制电机的相电流所产生的，与电机无关，如果是10细分，则发一个脉冲电机走0.18°，即2000个脉冲走一圈360°，电机的精度能否达到或接近0.18°，还取决于细分驱动器的细分电流控制精度等其它因素。

不同厂家的细分驱动器精度可能差别很大；细分数越大精度越难控制。

以次类推。

三相步进电机的基本步距角是1.2°，即一个脉冲走1.2°，如果没有细分，则是300个脉冲走一圈360°，如果是10细分，则发一个脉冲，电机走0.12°，即3000个脉冲走一圈360°，以次类推。

在电机实际使用时，如果对转速要求较高，且对精度和平稳性要求不高的场合，不必选高细分。

在实际使用时，如果转速很低情况下，应该选大细分，确保平滑，减少振动和噪音。

）怎么设置步进驱动器细分？【设置步进马达驱动器的细分参数】1、设置步进驱动器的细分数，通常细分数越高，控制分辨率越高。

但细分数太高则影响到最大进给速度。

一般来说，对于模具机用户可考虑脉冲当量为0.001mm/P（此时最大进给速度为9600mm/min）或者0.0005mm/P（此时最大进给速度为4800mm/min）；对于精度要求不高的用户，脉冲当量可设置的大一些，如0.002mm/P（此时最大进给速度为19200mm/min）或0.005mm/P（此时最大进给速度为48000mm/min）。

步进电机驱动器参数原理1.电流参数：步进电机驱动器的电流参数是指电机正常工作时所需的驱动电流。

一般来说，步进电机的扭矩和电流成正比，当电流增大时，扭矩也会增大。

步进电机驱动器可以通过电流控制技术来控制电机的运行。

合理设定电流参数可以保证步进电机获得足够的扭矩以完成机械任务。

2.电压参数：电压参数是指步进电机驱动器的最高驱动电压。

一般情况下，步进电机驱动器的输出电压应该小于或等于电机的额定电压，以保证电机工作的安全性和稳定性。

电压参数的设定应该考虑到电机的额定电压以及实际工作情况。

3.细分参数：细分参数是指步进电机驱动器对一个步距角的分割数。

细分参数越高，步进电机在相同的步距角下运动越精细，控制分辨率越高。

细分技术可以提高步进电机的位置控制精度，并减小振动和噪音。

4.步距角参数：步距角参数是指步进电机转动一步所需的脉冲数。

步距角是步进电机最小的工作单位，决定了电机运动的精度和分辨率。

通常步距角可以通过驱动器的输入或者软件进行设置。

5.步进角分辨率参数：步进角分辨率是指步进电机的位置控制精度，可以通过细分技术来提高。

步进角分辨率越高，步进电机运动的精度越高，位置控制越精准。

在步进电机驱动器参数设置的过程中，需要根据具体步进电机的额定工作电压和电流来确定合适的驱动参数。

过高或过低的电压和电流参数都会对步进电机的工作效果产生影响。

总之，步进电机驱动器参数原理是指通过设置电流、电压、细分、步距角和步进角分辨率等参数，来控制步进电机的转动精度和位置控制精度。

通过合理的参数设定，可以实现步进电机的稳定工作和精准控制。

步进驱动器细分原理步进驱动器是一种用于控制步进电机的装置。

它通过控制电流变化来驱动步进电机，使步进电机按照预定的步进角度进行旋转。

步进驱动器采用细分技术可以提高步进电机的运动精度和平滑性能。

步进电机是一种根据输入的脉冲信号按照一定角度进行旋转的电机。

在正常情况下，步进电机按照每个脉冲信号旋转固定的角度，称为步距角。

然而，步进电机的旋转是离散的，且步距角是固定的。

为了提高步进电机的分辨率和运动平滑性，需要使用细分技术。

步进驱动器的细分原理基于驱动电流的控制。

通常情况下，步进电机的驱动是通过控制电流的大小和方向来实现的。

在细分技术中，步进驱动器会根据输入的细分信号来对电流进行微调。

细分信号是通过将输入脉冲信号进行处理得到的。

最基本的细分方式是将一个脉冲信号细分为两个脉冲信号。

当细分信号的数量增加时，步进电机的运动精度和平滑性也会相应提高。

通常，细分信号的数量是通过设置细分模式来确定的。

步进驱动器的细分原理主要有以下几个方面。

首先，步进驱动器会根据输入的脉冲信号来确定步进电机的转动方向。

根据脉冲信号的正负，驱动器会选择逆时针旋转或顺时针旋转。

其次，步进驱动器会根据细分信号对驱动电流进行微调。

细分信号的数量越多，驱动电流的微调程度越高，从而提高了步进电机的分辨率和平滑性能。

第三，步进驱动器可以通过改变细分模式来调整细分信号的数量。

通常，步进驱动器会提供多种细分模式供用户选择。

用户可以根据具体需求选择合适的细分模式，以实现所需的运动性能。

最后，步进驱动器还可以通过调整驱动电流的大小来控制步进电机的速度。

通常，驱动电流的大小与步进电机的转速呈正比关系。

通过调整驱动电流，可以实现步进电机的加减速运动。

总的来说，步进驱动器的细分原理是通过控制驱动电流的微调来提高步进电机的运动精度和平滑性。

细分信号的数量越多，步进电机的分辨率和平滑性能就越高。

步进驱动器还可以通过改变细分模式和调整驱动电流的大小来实现不同的运动需求。

步进电机细分原理
步进电机一直以来都是用于运动控制的一种重要元件，主要由驱
动器、电机和减速器组成。

步进电机细分是一种技术，它可以减少电
机的步进角，从而实现高精度的步进控制。

步进电机细分的基本原理是使用电机驱动器解耦步进电机的步进角，从而增加步进电机的细分等级。

通过更改电机驱动器的控制指令
可以减少电机的步进角，从而实现高精度的步进控制。

步进电机细分
可以通过下列四种方式实现：使用传统的共阴极方式、使用三阻改进
方式、使用整流器插入技术和使用改进的整流器板技术。

传统的共阴极方式是将电机插入电源共阴极中有效地改变细分等级，并不需要更改电机驱动器的控制指令，但是会产生一些损耗。

而
使用三阻改进方式可以有效地减少损耗，但是使用此方法必须根据电
源电压变化而变化。

而使用整流器插入技术可以有效解耦电机的步进角，提高精度，但是需要根据步进电机的工作电压、电流和负载情况
来设计整流器的型号。

最后使用改进的整流器板技术可以有效地控制
步进电机的角度及其细分等级，而且不受外界环境影响。

总之，步进电机细分技术是用于通过更改电机驱动器的控制指令
减少电机的步进角，从而实现高精度的步进控制的一种技术，有四种
方法可以实现步进电机细分：传统的共阴极方式、使用三阻改进方式、使用整流器插入技术和使用改进的整流器板技术，每种方法都有自己
的优点和缺点，应根据实际应用情况进行选择。

步进电机微步细分的概念1. 引言1.1 步进电机微步细分的重要性步进电机微步细分是现代工业中的重要技术之一。

通过微步细分技术，可以使步进电机实现更精细的控制和更高的分辨率，从而提高了系统的精度和稳定性。

步进电机微步细分还可以减少步进电机的震动和噪音，提高系统的性能和可靠性。

在许多需要高精度控制的应用中，步进电机微步细分技术是必不可少的。

在3D打印、数控机床、医疗设备等领域，步进电机微步细分都发挥着重要的作用。

随着现代工业对精度和效率要求的不断提高，步进电机微步细分技术也在不断发展和完善。

理解和掌握步进电机微步细分技术对于工程师和研究人员来说至关重要，可以为他们在实际应用中取得更好的控制效果和更高的竞争优势。

2. 正文2.1 步进电机微步细分的原理步进电机微步细分的原理是指在步进电机中通过将每个步进角度细分为更小的微步角度，从而使步进电机能够实现更精确的控制和更平稳的运动。

这种细分可以通过驱动器的控制信号来实现，通常使用脉冲信号来控制步进电机的运动。

1. 微分步角驱动：通过将每步分为更小的微步来控制步进电机的角度变化，从而实现更加精确的定位；2. 线性插补技术：在步进电机的运动过程中，通过线性插补来对步进电机的位置进行调整，从而实现更平滑的运动；3. 传感器反馈：通过传感器实时监测步进电机的位置和速度，可以实现更精确的控制和反馈。

2.2 步进电机微步细分的控制方法步进电机微步细分的控制方法是指通过控制电流的大小和方向，以及控制脉冲信号的频率和相位来实现步进电机的微步细分。

常见的步进电机微步细分控制方法包括脉冲控制、矢量控制和闭环控制等。

脉冲控制是最基本的步进电机微步细分控制方法，通过给步进电机输入一定数量的脉冲信号来驱动电机转动。

脉冲信号的频率和相位决定了步进电机转动的速度和方向，而脉冲信号的数量则确定了步进电机的微步细分精度。

矢量控制是在脉冲控制的基础上进一步优化控制算法，通过控制电流的大小和方向来改善步进电机的运动平滑性和精度。

三相步进驱动器的工作原理是将步进电机与驱动器集成在一起，通过控制电机的相电流来驱动电机转动。

步进电机是一种将脉冲信号转化为角位移的执行机构，其工作原理是依靠电机内部的多个相绕组的依次通电或断电，使电机按照一定的方向和步距角转动。

三相步进驱动器通过接收控制器发出的脉冲信号，将脉冲信号转化为驱动电机的相电流。

当某一相绕组得电时，电机内部的磁场产生力矩，使电机转动一定的角度。

当连续控制电机各相的通电状态，电机就会按照设定的步距角转动。

细分驱动是步进驱动器的一种重要技术，它通过精确控制电机的相电流来提高电机的输出转矩和降低步进电机的振动和噪音。

细分驱动的基本原理是将每个步进角分成若干个更小的步距角，例如原来每步走1.8°，采用10细分后，每步只走
0.18°。

通过细分，电机的输出转矩更加平稳，减少了振动和噪音，同时提高了控制精度。

总之，三相步进驱动器通过控制电机的相电流来实现电机的精确控制，细分技术的应用使得电机的性能得到质的飞跃。

步进驱动器细分设定1、步进电机驱动器操控，只能整步整步的翻滚，假定细分就失掉步进的含义；2、可是工件的位移，能够经过传动比细分，经过传动比跋涉电机的转速，减低工件的位移速度；3、例如4极、3相步进电机驱动器，每转一星期有12步，转100周共1200步，工件走1200mm，那么每步工件移动1mm；4、例如4极、3相步进电机驱动器，每转一星期有12步，转100周共1200步，工件走120mm，那么每步工件移动0.1mm；5、例如4极、3相步进电机驱动器，每转一星期有12步，转100周共1200步，工件走12mm，那么每步工件移动0.01mm；6、由于步进电机驱动器走一整步是精确的，走半步就禁绝确了；7、工件的位移分辩率0.01mm，决议伺服的步数（或许转数、电流的周数）与工件的位移量（丝杠的螺距;x;丝杠的转数）：1）位移分辩率=位移/步数2）减速比=伺服的转数/丝杠的转数=伺服的转速/丝杠的转速3）位移=丝杠的螺距;x;丝杠的转数4）步数=极数;x;相数;x;伺服转数5）丝杠的转数=伺服转数/减速比=伺服转数;x;丝杠的转速/伺服的转速6）位移分辩率=位移/步数=丝杠的螺距;x;丝杠的转数/极数;x;相数;x;伺服转数=丝杠的螺距;x;伺服转数/（减速比;x;极数;x;相数;x;伺服转数）=丝杠的螺距/减速比;x;极数;x;相数8、定论：减速比越大、丝杠的螺距越小工件的位移分辩率值就越小，分辩率就越高，工件位移精度操控越高！9、减速比必定，伺服的极数、相数越大，位移分辩率值就越小，分辩率就越高，工件位移精度操控越高！1、伺服的步数=极数;x;相数;x;伺服转数；2、伺服的步速=极数;x;相数;x;伺服转速；3、伺服转速=60f/2P（f为沟通电的频率）4、伺服输入的脉冲数=伺服的步数=极数;x;相数;x;伺服转数5、伺服输入的脉冲频率=伺服的步速=沟通电的频率;x;相数;x;26、伺服转速=60;x;伺服输入的脉冲频率/极数;x;相数;x;2编码器查看：1、能够查看伺服的转数；2、能够查看伺服的步数；3、能够查看伺服的转速；4、能够查看：伺服的步速=输入的脉冲频率；1、伺服操控器，能够经过操控伺服输入脉冲频率，操控伺服翻滚步速、转速；2、伺服翻滚的角位移的分辩率=伺服步距=360deg;/极数;x;相数；3、例如4极3相同步沟通伺服，翻滚时，一个步距=30deg;；4、便是说他只能30deg;+30deg;+30deg;+翻滚；5、也便是说角位移只能是30deg;的整数倍；a。

步进电机驱动器的作用
步进电机控制器是一种能够发出平均脉冲信号的电子产品，它发出的信号进入步进电机驱动器后，会由驱动器转换成步进电机所需要的强电流信号，带动步进电机运转。

步进电机在控制系统中具有广泛的应用。

它可以把脉冲信号转换成角位移，并且可用作电磁制动轮、电磁差分器、或角位移发生器等。

驱动器说接收的是脉冲信号，每收到一个脉冲，步进电机控制器会带动电机转过一个固定的角度，这由于这个特点，步进电机才会被广泛的应用到现在的各个行业里。

步进电机驱动器是一种将电脉冲转化为角位移的执行机构。

当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(称为步距角)，它的旋转是以固定的角度一步一步运行的。

可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速和定位的目的。

步进电机驱动器的原理，采用单极性直流电源供电。

只要对步进电机的各相绕组按合适的时序通电，就能使步进电机步进转动。

1。

数控机床常见故障诊断与排除步进驱动器的调试一、步进电机驱动器细分数的设定本驱动器提供2-256细分，在步进电机步距角不能满足使用的条件下，可采用细分驱动器来驱动步进电机，细分驱动器的原理是能过改变相邻（A、B）电流的大小，以改变合成磁场的夹角来控制步进电机运转的。

可以讲细分驱动器是将脉冲拍数进行细分或将旋转磁场进行数字化处理。

是将磁场进行细分，其控制精度取决于步进电机自身精度的高低。

不过也可根据不同厂家的步进电机进行修正，但这不是一般驱动器生产厂家所能做到的。

因此细分驱动器往往用在减少噪音和提高电机轴输出的平稳性上。

可以由步进驱动器提供的一排拨码开关中的SW5、SW6、SW7、SW8对细分数进行设定，从而改变进给轴的脉冲当量。

对于每一组拨码开关，都对应两个状态，ON用“1”表示，而OFF则用“0”来表示。

表1为M535步进驱动器的细分数设定表。

表1 M535步进驱动器的细分数设定表拨码开关SW5 SW6 SW7 SW8细分数2 1 1 1 l4 l 0 1 18 1 l 0 116 1 0 0 132 l l l 064 l 0 l 0128 1 l 0 0256 1 0 0 0注1：如果驱动器的细分数发生了改变，那么系统轴参数中的脉冲当量分子、分母也要相应的发生改变，从而影响进给轴的脉冲当量。

根据加工需要，选择合适的驱动器细分数，细分数约大，脉冲当量越小。

二、步进电机驱动器的电流选择拨码开关SW1、SW2、SW3可以选择驱动器的电流大小，不同的拨码方式对应的电流大数控机床常见故障诊断与排除小也不同，通过表2可以看出其对应的关系。

表2 M535步进驱动器的电流选择拨码开关SWl SW2 SW3电流1.3 1 l 11.6 0 1 l1.9 1 0 l2.2 0 0 12.5 l 1 02.9 0 1 03.2 1 0 03.5 0 0 0注2：步进驱动器可以提供多种规格的相电流以供选择，可以驱动不同功率的步进电机，在使用时，应根据步进电机正确选择合适的相电流。
