步进电机驱动电路设计-参考模板

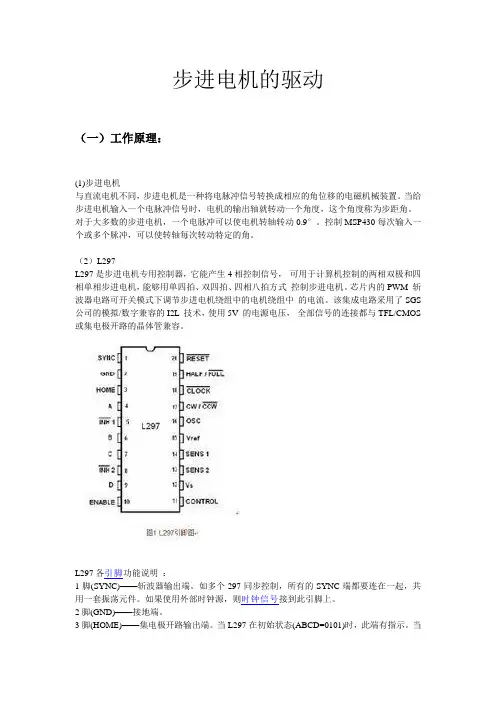

步进电机的驱动（一）工作原理：(1)步进电机与直流电机不同，步进电机是一种将电脉冲信号转换成相应的角位移的电磁机械装置。

当给步进电机输入一个电脉冲信号时，电机的输出轴就转动一个角度，这个角度称为步距角。

对于大多数的步进电机，一个电脉冲可以使电机转轴转动0.9°。

控制MSP430每次输入一个或多个脉冲，可以使转轴每次转动特定的角。

（2）L297L297是步进电机专用控制器，它能产生4相控制信号，可用于计算机控制的两相双极和四相单相步进电机，能够用单四拍、双四拍、四相八拍方式控制步进电机。

芯片内的PWM 斩波器电路可开关模式下调节步进电机绕组中的电机绕组中的电流。

该集成电路采用了SGS 公司的模拟/数字兼容的I2L 技术，使用5V 的电源电压，全部信号的连接都与TFL/CMOS 或集电极开路的晶体管兼容。

L297各引脚功能说明：1脚(SYNC)——斩波器输出端。

如多个297同步控制，所有的SYNC端都要连在一起，共用一套振荡元件。

如果使用外部时钟源，则时钟信号接到此引脚上。

2脚(GND)——接地端。

3脚(HOME)——集电极开路输出端。

当L297在初始状态(ABCD=0101)时，此端有指示。

当此引脚有效时，晶体管开路。

4脚(A)——A相驱动信号。

5脚(INH1)——控制A相和B相的驱动极。

当此引脚为低电平时，A相、B相驱动控制被禁止；当线圈级断电时，双极性桥用这个信号使负载电源快速衰减。

若CONTROL端输入是低电平时，用斩波器调节负载电流。

6脚(B)——B相驱动信号。

7脚(C)——C相驱动信号。

8脚(INH2)——控制C相和D相的驱动级。

作用同INH1相同。

9脚(D)——D相驱动信号。

10脚(ENABLE)——L297的使能输入端。

当它为低电平时，INH1，INH2，A，B，C，D都为低电平。

当系统被复位时用来阻止电机驱动。

11脚(CONTROL)——斩波器功能控制端。

低电平时使INH1和INH2起作用，高电平时使A，B，C，D起作用。

测控系统课程设计课步进马达控制电路设计班级学号姓名专业学院指导教师步进马达控制电路设计一、绪论步进电动机又称脉冲电动机或阶跃电动机，国外一般称为 Steppingmotor 、Pulse motor 或 Stepper servo ，其应用发展已有约 80 年的历史。

步进电机是一种把电脉冲信号变成直线位移或角位移的控制电机，其位移速度与脉冲频率成正比，位移量与脉冲数成正比。

步进电机在结构上也是由定子和转子组成，可以对旋转角度和转动速度进行高精度控制。

当电流流过定子绕组时，定子绕组产生一矢量磁场，该矢量场会带动转子旋转一角度，使得转子的一对磁极磁场方向与定子的磁场方向一着该磁场旋转一个角度。

因此，控制电机转子旋转实际上就是以一定的规律控制定子绕组的电流来产生旋转的磁场。

每来一个脉冲电压，转子就旋转一个步距角，称为一步。

根据电压脉冲的分配方式，步进电机各相绕组的电流轮流切换，在供给连续脉冲时，就能一步一步地连续转动，从而使电机旋转。

步进电机每转一周的步数相同，在不丢步的情况下运行，其步距误差不会长期积累。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，同时步进电机只有周期性的误差而无累积误差，精度高，步进电动机可以在宽广的频率范围内通过改变脉冲频率来实现调速、快速起停、正反转控制等，这是步进电动机最突出的优点 [1] 。

本设计通过ATMEL89C5单片机对步进电机进行控制,主要介绍了步进电机控制器、驱动电路和LED显示电路的设计，实现了步进电机的控制。

具有以下功能：1、按下不同的键，分别使步进电机实现顺时针和逆时针旋转；2、电机运转状态可以是正反转，加速减速，五种不同速度的各种组合；3、通过LED数码管显示电机运行状态特点。

该系统具有成本低、控制方便的特点。

本文介绍已实现的单片机对步进电机的控制系统。

该控制系统中 ,控制器担负着产生脉冲以及发送、接收控制命令的任务。

课程设计任务书学生姓名：专业班级：指导教师：工作单位：信息工程学院题目: 步进电机的控制及驱动电路设计初始条件：本设计既可以使用集成移位寄存器、驱动器、555定时器和必要的门电路，以及所需电阻、电容、二极管、三极管、开关等元件。

本设计也可以使用单片机系统构建步进电机的控制及驱动电路。

自行设计所需电源。

要求完成的主要任务:（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、课程设计工作量：1周。

2、技术要求：①设计一个方波发生器提供系统时钟；②设计一个步进电机的驱动信号发生器，可以实现电机正转/反转控制和转速控制；③要求驱动器有足够的输出电流以驱动小功率4相步进电机；④要求可以实现步进电机的单相或双相激励；⑤确定设计方案，按功能模块的划分选择元、器件和集成电路，设计分电路，阐述基本原理。

⑥绘制总体电路原理图。

3、查阅至少5篇参考文献。

按《武汉理工大学课程设计工作规范》要求撰写设计报告书。

全文用A4纸打印，图纸应符合绘图规范。

时间安排：1、2008 年 7 月 5 日集中，作课设具体实施计划与课程设计报告格式的要求说明。

2、2008 年 7 月 5 日，查阅相关资料，学习电路的工作原理。

2、2008 年 7 月 6 日至 2007 年 7月 7 日，方案选择和电路设计。

2、2008 年 7 月 8 日至 2007 年 7 月 10 日，电路调试和设计说明书撰写。

3、2008 年 7 月 11 日上交课程设计成果及报告，同时进行答辩。

课设答疑地点：鉴主14楼电子科学与技术实验室。

指导教师签名：年月日系主任（或责任教师）签名：年月日目录1.步进电机原理 (2)1.1步进电机简介 (2)1.2步进电机原理及控制技术 (2)1.3 步进电机驱动方法 (2)1.4总体设计方框图 (3)1.5设计原理分析 (3)1.5.1元器件介绍 (3)1.5.2方案论证 (5)2硬件设计 (6)2.1控制电路 (6)2.2最小系统 (6)2.3驱动电路 (7)2.4显示电路 (7)2.5总体电路图 (8)3软件设计 (9)4程序编写 (9)5实验心得及体会 (17)参考文献 (17)1.步进电机原理及硬件和软件设计1.1步进电机简介步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。

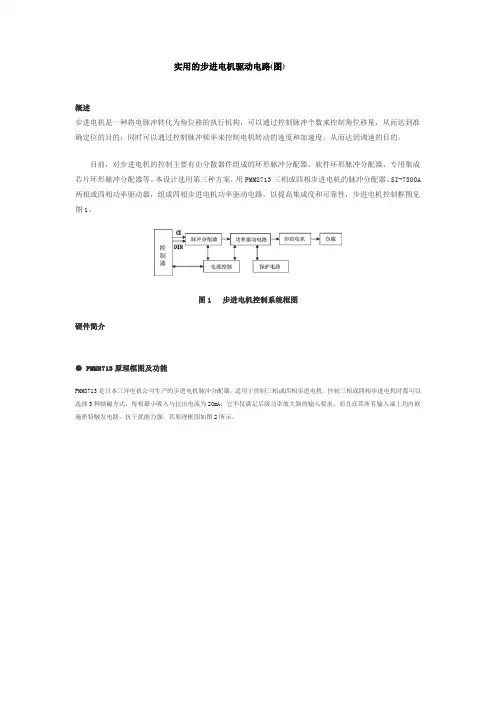

实用的步进电机驱动电路(图)概述步进电机是一种将电脉冲转化为角位移的执行机构，可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

目前，对步进电机的控制主要有由分散器件组成的环形脉冲分配器、软件环形脉冲分配器、专用集成芯片环形脉冲分配器等。

本设计选用第三种方案，用PMM8713三相或四相步进电机的脉冲分配器、SI-7300A 两相或四相功率驱动器，组成四相步进电机功率驱动电路，以提高集成度和可靠性，步进电机控制框图见图1。

图1 步进电机控制系统框图硬件简介● PMM8713原理框图及功能PMM8713是日本三洋电机公司生产的步进电机脉冲分配器，适用于控制三相或四相步进电机。

控制三相或四相步进电机时都可以选择3种励磁方式，每相最小吸入与拉出电流为20mA，它不仅满足后级功率放大器的输入要求，而且在其所有输入端上均内嵌施密特触发电路，抗干扰能力强，其原理框图如图2所示。

图2 PMM8713的原理框图在PMM8713的内部电路中，时钟选通部分用于设定步进电机的正反转脉冲输入发。

PMM8713有两种脉冲输入法：双脉冲输入法和单脉冲输入法。

采用双脉冲输入法时，CP、CU两端分别输入步进电机正反转的控制脉冲。

当采用单脉冲输入时，步进电机的正反转方向由U/D的高、低电位决定。

激励方式控制电路用来选择采用何种励磁方式。

激励方式判断电路用于输出检测；而可逆环形计数器则用于产生步进电机在选定的励磁方式下的各相通断时序信号。

● SI-7300A的结构及功率驱动原理SI-7300A是日本三青公司生产的高性能步进电机集成功率放大器，该器件为单极性四相驱动，采用SIP18封装。

步进电机功率驱动级电路可分为电压和电流两种驱动方式。

电流驱动方式最常用的是PWM恒流斩波驱动电路，也是最常用的高性能驱动方式，其中一相的等效电路图如图3所示。

图3 LM331电压/频率变换电路● LM331芯片LM331是美国国家半导体公司生产的双列直插式8脚芯片，只需接入几个外部元件就可以方便地构成电压/频率(V/F)变换电路，电路如图4所示。

毕业设计-步进电机细分驱动电路设计浙江树人大学设计论文题目：步进电机细分驱动电路设计学院：信息科技学院班级：姓名：学号：摘要：由PIC16F876控制的步进电机细分驱动电路的设计，该电路主要包括单片机控制电路、斩波电路、功率驱动电路及温度报警与限流电路等。

给出了细分驱动电路的设计原理及其实现的方法，提出细分按照线性加正弦规律的方法输出阶梯电压，经脉宽调制(PWM)输出各相驱动信号，实现细分驱动信号波形。

应用于天文望远镜的90BF003步进电机驱动，性能良好。

关键词：步进电机、单片机、细分电路Abstract：A design of micro—step driving circuit of step motor based on PIC16F876 is presented．The circuit includeschopping circuit，the power drive circuit，temperature measurement circuit and current—limit circuit．The design principle isgiven in detail．This circuit is applied to drive 90BF003 step motor for an astronomy telescope．Key words:step motor,PIC16F876,micro—stepping引言：步进电机是一种感应电机，它的工作原理是利用电子电路，将直流电变成分时供电的，多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作，驱动器就是为步进电机分时供电的，多相时序控制器。

虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。

它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。

因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。

一份步进电机驱动器整机电路图（原创）在由上位机或PLC为主的工控系统中，尤其是在对各种机械设备的控制中，常常看到PLC、触摸屏、伺服电机驱动器、伺服电机或步进电机驱动器、步进电机的组合应用。

对于伺服电机和步进电机，由于结构简单，原理上也不是太复杂，看到实物，再配合应用，就了解了。

但对电机驱动器的结构和电路，限于各种条件，就难以知道其“本来面目”了。

本人由于工作关系，接手了一台需维修的步进电机驱动器，又由于维修的需要，测绘了步进电机的整机电路图，浏览之下，就知道步进电机驱动器是个怎么回事了。

在此将整机全图奉献于大家。

整机全图共4张。

第一张图：步进电机驱动的主电路和开关电源电路。

步进电机驱动器的功率输出电路的形式同变频器主电路是相似的。

每一路皆由两只IGBT管子做推挽式输出，在管子上也反向并联了二极管，以提供反向电流的通路，进而保护IGBT管子的安全。

IGBT 管子的过流保护信号由AR1、BR1两只电阻上取得，此两只电阻将流经IGBT管子的电流信号转化为电压信号，经后级保护电路处理，送入单片机。

开关电源输出的+5V，作为单片机的电源。

另外，+5V、-5V还作为保护电路的双电路供电。

一路+15V电源，经PIC和PT1转化为四路15V电源，供四路驱动电路用。

第二张图：驱动电源及端子信号来源。

由电源板来的+15V电源，经NE555时基电路振荡逆变，开关变压器PT1四个次级绕组输出四组互相隔离的15V直流电压，供驱动IC的供电；第三张图：步进电机驱动器的脉冲驱动电路及步时电机的工作电流设定电路等。

驱动IC采用IS2110S专用的驱动芯片，单片机输出的四路脉冲信号经由74LS08四二输入与门电路处理后，送入四片IS2110S驱动电路，经光电隔离和功率放大后，送放逆变功率电路，输入步进脉冲到步时电机；第四张图：CPU（单片机）电路和控制端子内电路图。

步进电机驱动器是由单片机生成四路脉冲信号，经后续电路驱动功率输出电路，进而驱动步进电机的。

实用的步进电机驱动电路(图)概述步进电机是一种将电脉冲转化为角位移的执行机构，可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

目前，对步进电机的控制主要有由分散器件组成的环形脉冲分配器、软件环形脉冲分配器、专用集成芯片环形脉冲分配器等。

本设计选用第三种方案，用PMM8713三相或四相步进电机的脉冲分配器、SI-7300A 两相或四相功率驱动器，组成四相步进电机功率驱动电路，以提高集成度和可靠性，步进电机控制框图见图1。

图1 步进电机控制系统框图硬件简介● PMM8713原理框图及功能PMM8713是日本三洋电机公司生产的步进电机脉冲分配器，适用于控制三相或四相步进电机。

控制三相或四相步进电机时都可以选择3种励磁方式，每相最小吸入与拉出电流为20mA，它不仅满足后级功率放大器的输入要求，而且在其所有输入端上均内嵌施密特触发电路，抗干扰能力强，其原理框图如图2所示。

图2 PMM8713的原理框图在PMM8713的内部电路中，时钟选通部分用于设定步进电机的正反转脉冲输入发。

PMM8713有两种脉冲输入法：双脉冲输入法和单脉冲输入法。

采用双脉冲输入法时，CP、CU两端分别输入步进电机正反转的控制脉冲。

当采用单脉冲输入时，步进电机的正反转方向由U/D的高、低电位决定。

激励方式控制电路用来选择采用何种励磁方式。

激励方式判断电路用于输出检测；而可逆环形计数器则用于产生步进电机在选定的励磁方式下的各相通断时序信号。

● SI-7300A的结构及功率驱动原理SI-7300A是日本三青公司生产的高性能步进电机集成功率放大器，该器件为单极性四相驱动，采用SIP18封装。

步进电机功率驱动级电路可分为电压和电流两种驱动方式。

电流驱动方式最常用的是PWM恒流斩波驱动电路，也是最常用的高性能驱动方式，其中一相的等效电路图如图3所示。

图3 LM331电压/频率变换电路● LM331芯片LM331是美国国家半导体公司生产的双列直插式8脚芯片，只需接入几个外部元件就可以方便地构成电压/频率(V/F)变换电路，电路如图4所示。

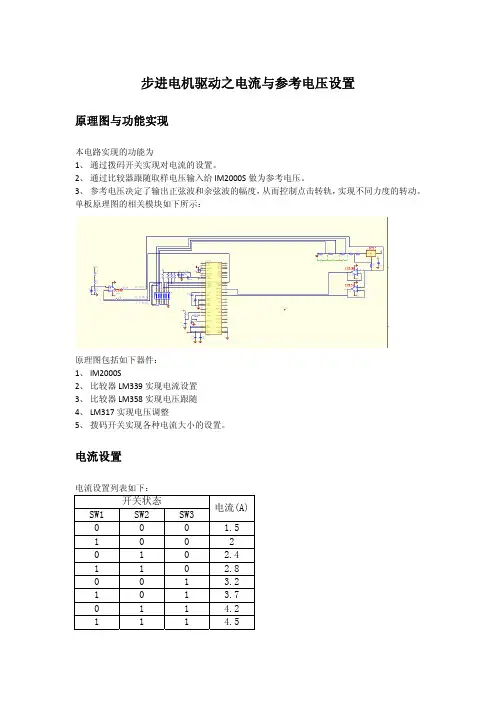

步进电机驱动之电流与参考电压设置原理图与功能实现本电路实现的功能为1、通过拨码开关实现对电流的设置。

2、通过比较器跟随取样电压输入给IM2000S做为参考电压。

3、参考电压决定了输出正弦波和余弦波的幅度，从而控制点击转轨，实现不同力度的转动。

单板原理图的相关模块如下所示：原理图包括如下器件：1、IM2000S2、比较器LM339实现电流设置3、比较器LM358实现电压跟随4、LM317实现电压调整5、拨码开关实现各种电流大小的设置。

电流设置电流设置列表如下：开关状态电流(A)SW1 SW2 SW30 0 0 1.51 0 0 20 1 0 2.41 1 0 2.80 0 1 3.21 0 1 3.70 1 1 4.21 1 1 4.5原理图仿真对原理图进行仿真，仿真图如下：经过对原理图的仿真，获得仿真数据如下：从数据中，我们可以看出对电流的调节过程如下：1、如当拨码开关设置为设置为000，SW4设置为低电平时，此时LM317输出端VO=1.55V，Vadj=0.29v,跟随器的输出电压也为0.29v,也就是参考电压为0.29v，当拨码开关设置成不同的码时，参考电压为0.29~0.79v。

2、当CURRED为高时，由仿真数据可以看出，此时的电流将减少一半。

3、如果拨码开关SW4为1，CURRED没有高电平时，则实际上比较器的方向输入端为高阻状态，其电流将按全电流的一半运行，也就是相当于CURRED持续送出高电平的效果一样。

这里要注意，CURRED只是一个脉冲。

4、看下图：输出VO电压比Vadj电压高1.2V,经过R1上的电流是恒定的，也就是说，如果需要加大跟随端电压，只需调整R1后面的电阻值即可，反之，修改R1的电压即可。

三相步进电机驱动电路设计一、引言步进电机是一种将电脉冲信号转换为机械转动的电动机，具有结构简单、定位精度高、起动停止快的特点，被广泛应用于数控机床、机器人、自动化设备等领域。

本文将介绍三相步进电机驱动电路的设计。

二、驱动原理三相步进电机的驱动原理基于磁场交替作用的原理，通过控制电流的改变，使电机在不同的磁场中转动。

它分为两种驱动方式：全、半步进驱动。

全步进驱动方式中，步进电机每接收一个脉冲信号就转动一个步距，而在半步进驱动方式中，步进电机每接收一个脉冲信号就转动半个步距。

本文以全步进驱动为例进行设计。

三、电路设计1.电源电路：步进电机驱动电路需要一个稳定的直流电源，通常使用电容滤波器和稳压电路来提供稳定的电压输出，保证电机正常工作。

2.脉冲发生及控制电路：脉冲发生电路产生脉冲信号，用于控制步进电机的转动。

常用的发生电路有震荡电路和微处理器控制电路。

本文以震荡电路为例，通过计算电容充放电时间确定震荡频率。

3.驱动电路：驱动电路是步进电机的核心，它将脉冲信号转换为电流控制信号，控制步进电机的转动。

常用的驱动方式有双H桥驱动和高低电平驱动。

本文以双H桥驱动为例进行设计。

4.电流检测和反馈电路：为了控制步进电机的转速和转矩，需要对电机的电流进行检测和反馈。

常用的检测电路有电阻检测和霍尔效应检测。

通过检测电流大小，可以调节驱动电流，以达到控制步进电机的效果。

5.保护电路：为了保护步进电机和驱动电路的安全，需要设计相应的保护电路。

常见的保护电路有过流保护电路、过热保护电路和短路保护电路等。

四、总结本文介绍了三相步进电机驱动电路的设计。

通过合理设计电路，可以实现对步进电机的控制和保护，提高步进电机的运行效果和寿命。

未来，可以进一步研究和改进三相步进电机驱动电路的设计，以满足更高精度、更高速度的步进电机应用需求。

步进电机驱动电路[单机片]1. 步进电机的工作原理该步进电机为一四相步进电机，采用单极性直流电源供电。

只要对步进电机的各相绕组按合适的时序通电，就能使步进电机步进转动。

图1是该四相反应式步进电机工作原理示意图。

图1 四相步进电机步进示意图开始时，开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的1、4号齿就和C、D相绕组磁极产生错齿，2、5号齿就和D、A相绕组磁极产生错齿。

当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。

而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。

依次类推，A、B、C、D四相绕组轮流供电，则转子会沿着A、B、C、D方向转动。

四相步进电机按照通电顺序的不同，可分为单四拍、双四拍、八拍三种工作方式。

单四拍与双四拍的步距角相等，但单四拍的转动力矩小。

八拍工作方式的步距角是单四拍与双四拍的一半，因此，八拍工作方式既可以保持较高的转动力矩又可以提高控制精度。

单四拍、双四拍与八拍工作方式的电源通电时序与波形分别如图2.a、b、c所示：图2.步进电机工作时序波形图图3 步进电机驱动器系统电路原理图AT89C2051将控制脉冲从P1口的P1.4～P1.7输出，经74LS14反相后进入9014，经9014放大后控制光电开关，光电隔离后，由功率管TIP122将脉冲信号进行电压和电流放大，驱动步进电机的各相绕组。

使步进电机随着不同的脉冲信号分别作正转、反转、加速、减速和停止等动作。

图中L1为步进电机的一相绕组。

AT89C2051选用频率22MHz的晶振，选用较高晶振的目的是为了在方式2下尽量减小AT89C2051对上位机脉冲信号周期的影响。

图3中的RL1～RL4为绕组内阻，50Ω电阻是一外接电阻，起限流作用，也是一个改善回路时间常数的元件。

D1～D4为续流二极管，使电机绕组产生的反电动势通过续流二极管(D1～D4)而衰减掉，从而保护了功率管TIP122不受损坏。

第一章序言步进电动机又称脉冲电动机或阶跃电动机，国外一般称为Steppingmotor、Pulse motor或Stepper servo，其应用发展已有约80年的历史。

步进电机是一种把电脉冲信号变成直线位移或角位移的控制电机，其位移速度与脉冲频率成正比，位移量与脉冲数成正比。

步进电机在结构上也是由定子和转子组成，可以对旋转角度和转动速度进行高精度控制。

当电流流过定子绕组时，定子绕组产生一矢量磁场，该矢量场会带动转子旋转一角度，使得转子的一对磁极磁场方向与定子的磁场方向一着该磁场旋转一个角度。

因此，控制电机转子旋转实际上就是以一定的规律控制定子绕组的电流来产生旋转的磁场。

每来一个脉冲电压，转子就旋转一个步距角，称为一步。

根据电压脉冲的分配方式，步进电机各相绕组的电流轮流切换，在供给连续脉冲时，就能一步一步地连续转动，从而使电机旋转。

步进电机每转一周的步数相同，在不丢步的情况下运行，其步距误差不会长期积累。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，同时步进电机只有周期性的误差而无累积误差，精度高，步进电动机可以在宽广的频率范围内通过改变脉冲频率来实现调速、快速起停、正反转控制等，这是步进电动机最突出的优点[1]。

本设计通过ATMEL89C52单片机对步进电机进行控制,主要介绍了步进电机控制器、驱动电路和开关电路的设计,实现了步进电机的控制。

具有以下功能：1、按下不同的键，分别使步进电机实现顺时针和逆时针旋转；2、电机运转状态可以是正反转，加速减速，不同速度的各种组合。

该系统具有成本低、控制方便的特点。

第二章课程设计的内容和要求2.1课题主要研究内容和要求本设计所选的步进电机是四相五线步进电机，采用的方法是利用单片机控制步进电机的驱动。

当步进驱动器接收到单片机给它的一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度。

因此可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

步进电机H桥驱动电路设计设计一种步进电机驱动电路，使加到电机绕组上的电流信号前后沿较陡，降低了开关损耗，改善了电机的高频特性，同时具有多种保护功能．实验证明，该驱动电路简单、可靠并具有优良的驱动性能．H桥功率驱动电路可应用于步进电机、交流电机及直流电机等的驱动．永磁步进电机或混合式步进电机的励磁绕组都必须用双极性电源供电，也就是说绕组有时需正向电流，有时需反向电流，这样绕组电源需用H桥驱动．本文以两相混合式步进电机驱动器为例来设计H桥驱动电路．1 电路原理图1给出了H桥驱动电路与步进电机AB相绕组连接的电路框图．4个开关K1和K4，K2和K3分别受控制信号a，b的控制，当控制信号使开关K1，K 4合上，K2，K3断开时，电流在线圈中的流向如图1(a)，当控制信号使开关K2，K3合上，K1，K4断开时，电流在线圈中的流向如图1(b)所示．4个二极管VD1，VD2，VD3，VD4为续流二极管，它们所起的作用是：以图1(a)为例，当K1，K4开关受控制由闭合转向断开时，由于此时线圈绕组AB上的电流不能突变，仍需按原电流方向流动(即A→B)，此时由V D3，VD2来提供回路．因此，电流在K1，K4关断的瞬间由地→VD3→线圈绕组AB→VD2→电源+Vs形成续流回路．同理，在图1(b)中，当开关K2，K3关断的瞬间，由二极管VD 4，VD1提供线圈绕组的续流，电流回路为地→VD4→线圈绕组BA→VD1→电源+Vs．步进电机驱动器中，实现上述开关功能的元件在实际电路中常采用功率MOSFET管．由步进电机H桥驱动电路原理可知，电流在绕组中流动是两个完全相反的方向．推动级的信号逻辑应使对角线晶体管不能同时导通，以免造成高低压管的直通．另外，步进电机的绕组是感性负载，在通电时，随着电机运行频率的升高，而过渡的时间常不变，使得绕组电流还没来得及达到稳态值又被切断，平均电流变小，输出力矩下降，当驱动频率高到一定的时候将产生堵转或失步现象．因此，步进电机的驱动除了电机的设计尽量地减少绕组电感量外，还要对驱动电源采取措施，也就是提高导通相电流的前后沿陡度以提高电机运行的性能．步进电机的缺陷是高频出力不足，低频振荡，步进电机的性能除电机自身固有的性能外，驱动器的驱动电源也直接影响电机的特性．要想改善步进电机的频率特性，就必须提高电源电压．2 电路设计图2给出了驱动器AB相线圈功率驱动部分原理图．选用的功率MOSFET元件是IRFP460，其，ID=20A，VDss= 500 V，RDS(ON)=0.2 7Ω。

`基于L297系列芯片的步进电机驱动器设计说明书一：概述步进电动机是用脉冲信号进行控制，将点脉冲信号转换成相应的角位移和线位移的微电机，广泛地应用于打印机等办公知道设备以及各种控制装置。

步进电机和一般的电机不同,之接电源步进电机不能转动，而每加一个点脉冲仅转动一定的角度，另外，改变脉冲的频率时,步进电机的速率也跟着改变。

步进电机按电磁转距产生机理的不同可以分为反应式步进电机，永磁式步进电机和混合式步进电机，而按绕组的相数又可以分为单相，两相，三相。

五相………二:步进电机的驱动方式由于篇幅有限和设计的实际情况，在这我只介绍和设计方式相关的二相步进电机的励磁方式和驱动方式。

(一）驱动器结构简介步进电机驱动器主要结构可以由下图表示各部分的主要作用为1：环行分配器：根据输入信号的要求产生电机在不同状态下的开关波形2：信号处理:对环行分配器产生的开关信号波形进行PWM调制以及对相关的波形进行滤波整形处理3：推动级：对开关信号的电压，电流进行放大提升4:主开关电路：用功率元器件直接控制电机的各相绕组5：保护电路：当绕组电流过大时产生关断信号对主回路进行关断，以保护电机驱动器和电机绕组6：传感器：对电机的位置和角度进行实时监控，传回信号的产生装置。

(二）：励磁方式本设计对二相双极性电机进行的，所以介绍二相电机的励磁方式1：一相励磁:通电的绕组只有一相，依次切换相电流产生旋转步距角为1。

8度，对这种励磁方式,每个脉冲到来时的旋转角的响应有振动,若频率过高，有时会产生失步现象2：两相励磁:两相同时流通电流,也采用依次切换相电流的方法,二相励磁的步距角为1.8度，二相历次的总电流增大2倍,则最高启动频率增大，能获得高的转速,另外，过度性能也好。

3：一,二相励磁：这是一种交替进行一相励磁，二相励磁的方法,启动电流每两个始终切换依次,因此步距角为0。

9度，励磁电流变大，过度性能也好，最大启动频率也高。

（三)：驱动方式单极性和双极性是步进电机最常采用的两种驱动架构。

电子技术课程设计题目:出租车计价器的设计姓名：周涛专业: 自动化班级：自动化2132学号:摘要步进电机是机电控制中一种常用的执行机构, 步进电机是机电一体化的关键产品之一，被广泛应用在各种自动化控制系统中，随着微电子和计算机技术的发展，它的需要量与日俱增，在各个国民经济领域都有应用。

步进电机是机电数字控制系统中常用的执行元件,由于其精度高、体积小、控制方便灵活，因此在智能仪表和位置控制中得到了广泛的应用，大规模集成电路的发展以及单片机技术的迅速普及，为设计功能强，价格低的步进电机控制驱动器提供了先进的技术和充足的资源。

它的运行速度和步距不受电源电压波动及负载的影响, 因而被广泛应用于数模转换、速度控制和位置控制系统。

本课程设计以AT89C51单片机作为微控制器,使用混合式步进电机驱动芯片ULN2003AN进行驱动，实现了对步进电机运行状态的简单控制，本设计是对步进电机进行四相八拍设计。

能实现的功能有电机正转、反转、加速与减速。

用软件控制单片机产生脉冲信号，通过单片机的P2口输出脉冲信号，因为所选电机是四相的，所以只需要P2口的低四位P2.0～P2.3分别接到电机的四根电线上，可以通过调整输出脉冲的频率来调整电机的转速，通过改变输入脉冲的顺序来改变转动方向,设置复位键可使正在转动的电机停止转动。

关键字：四相步进电机，AT89C51单片机，ULN2003，Proteus，调速目录摘要 (Ⅰ)第1章概述 (3)1.1 课程设计与简介.......................... 错误!未定义书签。

1.2 步进电机原理及控制技术 (3)1。

3 系统方案论证与设计 (5)第2章系统硬件设计 .......................... 错误!未定义书签。

2。

1 系统总电路的设计 (3)2.1。

1系统的总框图 (6)2.1。

2芯片的选择 (7)2。

2 最小系统设计。

.。

.。

...。

.。

..。

步进电机控制驱动电路设计一、任务步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件，它在速度、位置等控制领域被广泛地应用。

但步进电机必须由环形脉冲信号、功率驱动电路等组成控制系统方可使用。

设计一个三相步进电机控制驱动电路。

二、要求1．基本要求1）时钟脉冲产生电路，能实现步进电机的正转、反转、手动（点动）和自动控制；2）用IC设计一个具有“自启动”功能的三相三拍环形分配器；3）能驱动三相步进电机的功放电路。

使用的是三相步进电机，工作相电压为12V2．发挥部分1）设计的环形分配器可实现“三相单三拍”、“三相双三拍”和“三相六拍”的多工作方式选择；2）完成步进电机供电电源电路设计；3）其它创新。

操作说明(与实际电路相对应):（从上到下依次）（从左到右）短路环： 1 2 3 4 开关：1 4 工作模式：断开接通断开接通0 0 三相单三拍正转断开接通断开接通0 1 三相单三拍反转断开接通断开接通0 0 三相六拍反转断开接通断开接通0 1 三相六拍正转接通断开接通断开0 0 三相双三拍正转接通断开接通断开0 1 三相双三拍反转注意：按键按下为0 向上为1如果在工作时有异常情况请按复位键调节变阻器2可以调节速度的大小摘要本设计采用自己设计的电源来给整个电路供电，用具有置位，清零功能的JK触发器74LS76作为主要器件来设计环行分配器，来对555定时器产生的脉冲进行分配，通过功率放大电路来对步进电机进行驱动，从而来完成题目中的要求。

并且产生的脉冲的频率可以控制，从而来控制步进电机的速度，环形分配器中具有复位的功能，在对于异常情况可以按复位键来重新工作。

本系统具有以下的特点：1．时钟脉冲产生电路，能实现步进电机的正转、反转、手动（点动）和自动控制；2．具有“自启动”的功能。

3．可以工作在“三相单三拍”、“三相双三拍”和“三相六拍”的多工作方式选择的状态下。

4．具有复位的功能。

（创新）5．具有速度可变的功能。

一份步进电机驱动器整机电路图(原创在由上位机或PLC为主的工控系统中,尤其是在对各种机械设备的控制中,常常看到PLC、触摸屏、伺服电机驱动器、伺服电机或步进电机驱动器、步进电机的组合应用。

对于伺服电机和步进电机,由于结构简单,原理上也不是太复杂,看到实物,再配合应用,就了解了。

但对电机驱动器的结构和电路,限于各种条件,就难以知道其“本来面目”了。

本人由于工作关系,接手了一台需维修的步进电机驱动器,又由于维修的需要,测绘了步进电机的整机电路图,浏览之下,就知道步进电机驱动器是个怎么回事了。

在此将整机全图奉献于大家。

整机全图共4张。

第一张图:步进电机驱动的主电路和开关电源电路。

步进电机驱动器的功率输出电路的形式同变频器主电路是相似的。

每一路皆由两只IGBT管子做推挽式输出,在管子上也反向并联了二极管,以提供反向电流的通路,进而保护IGBT管子的安全。

IGBT 管子的过流保护信号由AR1、BR1两只电阻上取得,此两只电阻将流经IGBT管子的电流信号转化为电压信号,经后级保护电路处理,送入单片机。

开关电源输出的+5V,作为单片机的电源。

另外,+5V、-5V还作为保护电路的双电路供电。

一路+15V电源,经PIC和PT1转化为四路15V电源,供四路驱动电路用。

第二张图:驱动电源及端子信号来源。

由电源板来的+15V电源,经NE555时基电路振荡逆变,开关变压器PT1四个次级绕组输出四组互相隔离的15V直流电压,供驱动IC的供电;第三张图:步进电机驱动器的脉冲驱动电路及步时电机的工作电流设定电路等。

驱动IC采用IS2110S专用的驱动芯片,单片机输出的四路脉冲信号经由74LS08四二输入与门电路处理后,送入四片IS2110S驱动电路,经光电隔离和功率放大后,送放逆变功率电路,输入步进脉冲到步时电机;第四张图:CPU(单片机电路和控制端子内电路图。

步进电机驱动器是由单片机生成四路脉冲信号,经后续电路驱动功率输出电路,进而驱动步进电机的。
