步进电机细分原理步进电机是一种特殊的电机,它可以根据输入的脉冲信号来精确控制位置和速度。
步进电机的细分原理是指通过将每个步进脉冲信号细分成更小的微步脉冲信号,从而提高步进电机的分辨率和运动平滑性。
在本文中,我们将深入探讨步进电机的细分原理及其应用。
步进电机的细分原理基于电机控制器对输入的脉冲信号进行处理。
一般来说,步进电机的每个步进角度对应一个脉冲信号,通过改变脉冲信号的频率和顺序可以控制电机的转动速度和方向。
然而,传统的步进电机控制方式存在分辨率较低、运动不平滑等问题。
为了解决这些问题,人们提出了细分原理,即将每个步进脉冲信号进一步细分成多个微步脉冲信号,从而使步进电机的角度分辨率得到提高,运动更加平滑。
细分原理的实现离不开现代步进电机控制器的高级功能。
通过控制器内部的电子线圈驱动器和细分逻辑电路,可以将输入的脉冲信号细分成更小的微步脉冲信号,实现对步进电机的精细控制。
细分原理的核心在于将每个步进角度再次细分成多个微步角度,这样可以使步进电机的角度分辨率大大提高,从而提高电机的定位精度和运动平滑性。
细分原理在实际应用中具有重要意义。
首先,细分原理可以提高步进电机的定位精度和运动平滑性,适用于对运动精度要求较高的场合,如数控机床、精密仪器等。
其次,细分原理可以降低步进电机的共振噪音和振动,改善电机的运动品质,提高设备的工作稳定性和可靠性。
另外,细分原理还可以扩大步进电机的速度范围,提高电机的运动性能,满足不同应用场合的需求。
总的来说,步进电机的细分原理是通过将每个步进脉冲信号细分成更小的微步脉冲信号,从而提高电机的分辨率和运动平滑性。
细分原理的实现离不开现代步进电机控制器的高级功能,它在提高步进电机的定位精度、改善运动品质、提高工作稳定性等方面具有重要意义。
在未来的发展中,细分原理将继续发挥重要作用,推动步进电机技术的进步和应用领域的拓展。
步进电机细分原理
步进电机细分原理是通过将步进电机的每一步细分为更小的步数,以提高步进电机的精度和平滑性。
细分步进电机的方法有很多种,其中一种常用的方法是电子细分。
电子细分是通过改变电流的形式或频率来实现细分效果。
具体来说,当电流经过细分驱动器时,驱动器会根据细分的要求将电流细分为更小的步数,并按照指定的步序依次通电给步进电机的各相,从而实现步进电机的细分控制。
在电子细分中,常用的方法包括全流模式细分和半流模式细分。
全流模式细分是将每一步细分为两个小步,即电流依次由A
相到AB相再到B相,再由B相到BC相再到C相,依此循环。
这样可以提高步进电机的抗负载能力和静态扭矩,但精度相对较低。
半流模式细分是将每一步细分为四个小步,即电流分别经过A相、AB相、B相、BC相、C相和CA相,依此循环。
这样可以提高步进电机的精度和平滑性,但抗负载能力和静态扭矩相对较低。
除了电子细分,还有一些其他方法用于步进电机的细分控制。
例如,可以通过增加步进电机的极对数来实现细分效果,即增加步进电机的电磁线圈数量,从而提高步进电机的分辨率。
此外,还可以通过使用微步驱动器来实现步进电机的细分控制,微步驱动器能够将每一步细分为更小的微步数,从而进一步提高步进电机的精度。
综上所述,步进电机细分原理是通过改变电流的形式或频率,
将每一步细分为更小的步数,以提高步进电机的精度和平滑性。
在实际应用中,可以根据具体需求选择不同的细分方法和控制器,以实现最佳的细分效果。
步进电机驱动器及细分控制原理引言:步进电机是一种将电脉冲信号转化为机械转动的电动机。
步进电机驱动器是一种用于控制步进电机旋转的设备。
步进电机可以通过控制驱动器提供的电流和脉冲信号来精确地控制旋转角度和速度。
本文将介绍步进电机驱动器的工作原理以及细分控制的原理。
一、步进电机驱动器的工作原理:1.输入电流转换:驱动器将输入的电流信号转换为电压信号。
电流信号通常由控制器产生,通过选择合适的电阻来控制输入电流的大小。
2.逻辑控制:驱动器还会接收来自控制器的脉冲信号。
这些脉冲信号会相互间隔地改变驱动器输出的电压,从而驱动步进电机旋转。
脉冲信号的频率和脉冲数量会影响步进电机的转速和旋转角度。
3.输出电压控制:驱动器会根据输入的电流和脉冲信号控制输出的电压,使其适应步进电机的工作要求。
输出电压的频率和脉冲数有助于控制步进电机旋转的速度和角度。
二、细分控制原理:细分控制是指通过控制驱动器输出的电压脉冲信号来实现更精确的步进电机控制。
细分控制可以将步进电机的每个脉冲细分成更小的步进角度,从而提高步进电机的转动分辨率。
1.脉冲信号细分:通过改变驱动器的输出脉冲信号频率和脉冲数来实现脉冲信号的细分。
例如,如果驱动器输入100个脉冲,但只输出50个脉冲给步进电机,那么每个输入的脉冲就会分为两个输出脉冲,步进电机的旋转角度将更精确。
2.电流细分:通过改变驱动器输出的电流大小来实现电流的细分。
通常情况下,驱动器的输出电流会根据步进电机的转动需要进行控制。
细分控制可以使驱动器能够实现更精确的电流控制,进而控制步进电机的转动精度。
3.微步细分:微步细分是一种更高级的细分控制方法,通过改变驱动器输出的电压波形进行微步细分。
微步细分将步进电机的每个步进角度再次细分为更小的角度,进一步提高了步进电机的转动分辨率和平滑性。
总结:步进电机驱动器是通过将控制器产生的电流和脉冲信号转换为驱动步进电机的电压信号的设备。
细分控制是通过改变驱动器输出的电流和脉冲信号来实现更精确的步进电机控制。
步进电机原理及使用说明一、前言步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。
在非超载的情况下,电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数,而不受负载变化的影响,即给电机加一个脉冲信号,电机则转过一个步距角。
这一线性关系的存在,加上步进电机只有周期性的误差而无累积误差等特点。
使得在速度、位置等控制领域用步进电机来控制变的非常的简单。
虽然步进电机已被广泛地应用,但步进电机并不能象普通的直流电机,交流电机在常规下使用。
它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。
因此用好步进电机却非易事,它涉及到机械、电机、电子及计算机等许多专业知识。
步进电机是将电脉冲信号转变为角位移或线位移的一种开环线性执行元件,具有无累积误差、成本低、控制简单特点。
产品从相数上分有二、三、四、五相,从步距角上分有0.9°/1.8°、0.36°/0.72°,从规格上分有口42~φ130,从静力矩上分有0.1N•M~40N•M。
签于上述情况,我们决定以广泛的感应子式步进电机为例。
叙述其基本工作原理。
望能对广大用户在选型、使用、及整机改进时有所帮助。
二、感应子式步进电机工作原理(一)反应式步进电机原理由于反应式步进电机工作原理比较简单。
下面先叙述三相反应式步进电机原理。
1、结构:电机转子均匀分布着很多小齿,定子齿有三个励磁绕阻,其几何轴线依次分别与转子齿轴线错开。
0、1/3て、2/3て,(相邻两转子齿轴线间的距离为齿距以て表示),即A与齿1相对齐,B与齿2向右错开1/3て,C与齿3向右错开2/3て,A…与齿5相对齐,(A…就是A,齿5就是齿1)下面是定转子的展开图:2、旋转:如A相通电,B,C相不通电时,由于磁场作用,齿1与A对齐,(转子不受任何力以下均同)。
如B相通电,A,C相不通电时,齿2应与B对齐,此时转子向右移过1/3て,此时齿3与C偏移为1/3て,齿4与A偏移(て-1/3て)=2/3て。

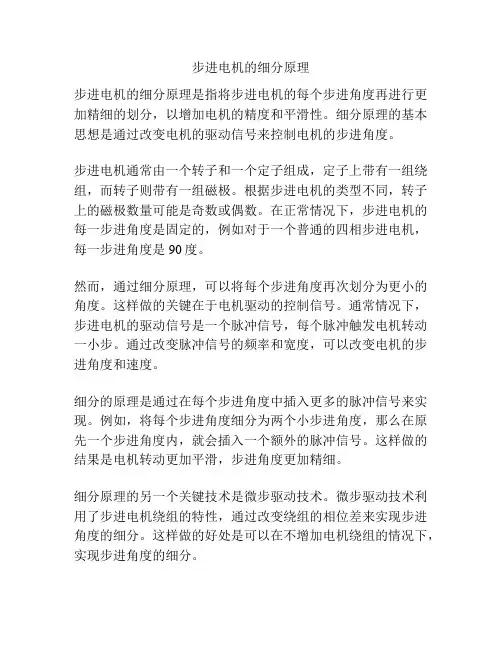

步进电机的细分原理
步进电机的细分原理是指将步进电机的每个步进角度再进行更加精细的划分,以增加电机的精度和平滑性。
细分原理的基本思想是通过改变电机的驱动信号来控制电机的步进角度。
步进电机通常由一个转子和一个定子组成,定子上带有一组绕组,而转子则带有一组磁极。
根据步进电机的类型不同,转子上的磁极数量可能是奇数或偶数。
在正常情况下,步进电机的每一步进角度是固定的,例如对于一个普通的四相步进电机,每一步进角度是90度。
然而,通过细分原理,可以将每个步进角度再次划分为更小的角度。
这样做的关键在于电机驱动的控制信号。
通常情况下,步进电机的驱动信号是一个脉冲信号,每个脉冲触发电机转动一小步。
通过改变脉冲信号的频率和宽度,可以改变电机的步进角度和速度。
细分的原理是通过在每个步进角度中插入更多的脉冲信号来实现。
例如,将每个步进角度细分为两个小步进角度,那么在原先一个步进角度内,就会插入一个额外的脉冲信号。
这样做的结果是电机转动更加平滑,步进角度更加精细。
细分原理的另一个关键技术是微步驱动技术。
微步驱动技术利用了步进电机绕组的特性,通过改变绕组的相位差来实现步进角度的细分。
这样做的好处是可以在不增加电机绕组的情况下,实现步进角度的细分。
总的来说,步进电机的细分原理通过改变驱动信号的频率、宽度和相位差来实现步进角度的细分。
这样做可以提高电机的精度和平滑性,适用于一些对步进角度要求较高的应用,例如打印机、数控机床等。
步进电机细分工作原理
步进电机细分工作原理是指通过控制电流波形,使步进电机在每个步进角度上分为更小的微步,从而实现更精确的控制。
步进电机是一种将电信号转换为机械运动的装置,它由一个固定的磁场与一个可旋转的磁场之间的相互作用驱动。
当电流通过驱动器中的细分电路时,细分电路会将输入的电流信号进行分析并转换为根据所设定的细分级数产生相应的电流波形。
细分电路中通常采用Pulse Width Modulation(PWM)技术,即通过调节电流信号的占空比来控制电机的驱动电流。
通过改变电流的大小和方向,可以实现步进电机的连续旋转或停止。
在细分过程中,输入的电流信号被切割成很多个小步进,通过不断改变电流的大小和方向,可以使步进电机在任意位置停下或继续旋转,从而实现更高的定位精度。
细分级数的选择对步进电机的运动精度和平滑度有重要影响。
通常情况下,细分级数越高,步进电机的旋转角度越小,运动精度和平滑度越高。
然而,细分级数越高,所需的计算和控制效率也会越低,因此需要在控制系统设计中进行权衡。

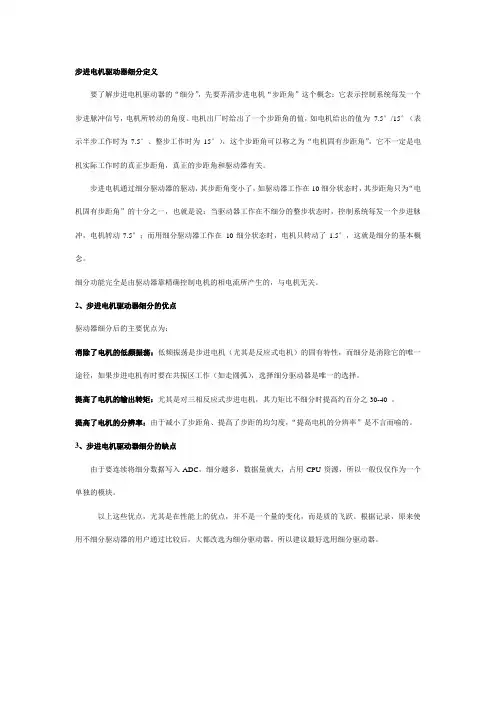

步进电机驱动器细分定义要了解步进电机驱动器的“细分”,先要弄清步进电机“步距角”这个概念:它表示控制系统每发一个步进脉冲信号,电机所转动的角度。
电机出厂时给出了一个步距角的值,如电机给出的值为7.5°/15°(表示半步工作时为7.5°、整步工作时为15°),这个步距角可以称之为“电机固有步距角”,它不一定是电机实际工作时的真正步距角,真正的步距角和驱动器有关。
步进电机通过细分驱动器的驱动,其步距角变小了,如驱动器工作在10细分状态时,其步距角只为“电机固有步距角”的十分之一,也就是说:当驱动器工作在不细分的整步状态时,控制系统每发一个步进脉冲,电机转动7.5°;而用细分驱动器工作在10细分状态时,电机只转动了1.5°,这就是细分的基本概念。
细分功能完全是由驱动器靠精确控制电机的相电流所产生的,与电机无关。
2、步进电机驱动器细分的优点驱动器细分后的主要优点为:消除了电机的低频振荡:低频振荡是步进电机(尤其是反应式电机)的固有特性,而细分是消除它的唯一途径,如果步进电机有时要在共振区工作(如走圆弧),选择细分驱动器是唯一的选择。
提高了电机的输出转矩:尤其是对三相反应式步进电机,其力矩比不细分时提高约百分之30-40 。
提高了电机的分辨率:由于减小了步距角、提高了步距的均匀度,“提高电机的分辨率”是不言而喻的。
3、步进电机驱动器细分的缺点由于要连续将细分数据写入ADC,细分越多,数据量就大,占用CPU资源,所以一般仅仅作为一个单独的模块。
以上这些优点,尤其是在性能上的优点,并不是一个量的变化,而是质的飞跃。
根据记录,原来使用不细分驱动器的用户通过比较后,大都改选为细分驱动器。
所以建议最好选用细分驱动器。
步进电机细分原理步进电机是一种将电能转化为机械能的电动机,它通过控制电流的方向和大小,实现精确的位置控制。
在步进电机工作原理中,细分原理是非常重要的一部分。
细分原理是指将步进电机的每个步进角度再次分割成更小的角度,以提高步进电机的精度和分辨率。
接下来,我们将详细介绍步进电机的细分原理。
首先,步进电机的细分原理基于步进电机的结构特点,步进电机是通过控制电流的方向和大小来实现转动的,而且它的转动是按照一定的步进角度来进行的。
在传统的步进电机中,一次步进角度通常为1.8度或者0.9度,这就意味着步进电机的转动是以这个角度为基本单位来进行的。
然而,有时候我们需要更高的精度和分辨率,这时就需要采用细分原理来实现。
其次,细分原理是通过改变步进电机驱动器的控制方式来实现的。
步进电机驱动器是控制步进电机转动的关键部件,它可以根据输入的脉冲信号来控制电机的转动。
在细分原理中,我们可以通过改变驱动器的细分数来实现对步进角度的再次分割。
比如,如果我们将步进电机的细分数设置为2,那么每个步进角度就会再次分割成两个小的角度,这样就可以实现更高的精度和分辨率。
另外,细分原理还可以通过改变驱动器的微步进模式来实现。
微步进是指在每个步进角度中再次分割成更小的角度,并且在每个小角度上都施加不同的电流控制,从而实现对步进电机转动的更精细控制。
微步进模式可以将步进电机的精度和分辨率提高到一个更高的水平,这对于一些对精度要求较高的应用来说是非常重要的。
最后,细分原理在步进电机的应用中具有非常重要的意义。
通过细分原理,我们可以实现对步进电机转动的精确控制,提高步进电机的精度和分辨率,从而更好地满足各种应用的需求。
同时,细分原理也为步进电机的进一步发展提供了技术支持,使得步进电机在各种领域得到了广泛的应用。
综上所述,步进电机的细分原理是通过改变步进角度的控制方式来实现对步进电机转动的精确控制,提高步进电机的精度和分辨率。
通过细分原理,我们可以实现对步进电机的更高精度和更细致的控制,从而更好地满足各种应用的需求。

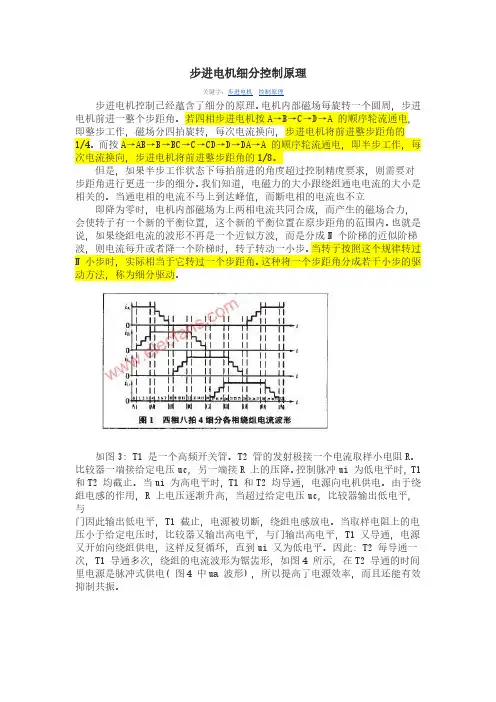

步进电机细分原理(雕刻机)2010-03-1213:05:51|分类:学生作品|标签:|举报|字号大中小订阅雕刻机的X、Y、Z轴分别采用步进电机驱动,在网上购买等了四天终于到了,57两相步进电机,1.5A,24V。
结构尺寸如下图这里说说步进电机的细分原理:细分的基本概念:步进电机通过细分驱动器的驱动,其步距角变小。
如驱动器工作在10细分状态时,其步距角只为“固定步距角”的十分之一,也就是:当驱动器工作在不细分的整步状态时,控制系统每发一个步进脉冲,电机转动1.8;而用细分驱动器工作在10细分状态时,电机只转动0.18度。
细分功能完全是由驱动器靠精度控制电机的相电流所产生的,于电机无关。
为两相步进电机的工作原理示意图,它有2个绕组A和B。
当一个绕组通电后,其定子磁极产生磁场,将转子吸合到此磁极处。
若绕组在控制脉冲的作用下,通电方向顺序按照:这四个状态周而复始进行变化,电机可顺时针转动;控制脉冲每作用一次,通电方向就变化一次,使电机转动一步,即90度。
4个脉冲,电机转动一圈。
细分驱动器的原理是通过改变A,B相电流的大小,以改变合成磁场的夹角,从而可将一个步距角细分为多步。
当A、B相绕组同时通电时,转子将停在A、B相磁极中间,如图1(b),(d)所示。
若通电方向顺序按照:这8个状态周而复始进行变化,电机顺时针转动;电机每转动一步,为45度,8个脉冲电机转一周。
与通电顺序(1)相比,它的步距角小了一半。
为了保证电机输出的力矩均匀,A、B相线圈电流的大小也要调整,使A、B相产生的合力在每个位置相同。
图2所示为电机四细分时,A、B相线圈电流的比例。
A、B相线圈电流大小与转角关系如图3所示。
图24细分时电机A、B线圈电流在不同角度的分配比例从图3中可以看出,步进电机的相电流是按正弦函数(如虚线所示)分布的;细分数越大,相电流越接近正弦曲线。
2.步进电机细分与电机运动平稳性的关系被测步进电机步距角为1.8度,即无细分时每转200步。
步进电机细分控制原理及仿真分析引言:步进电机是一种将电能转换为机械能的装置,它具有定位精度高、启动扭矩大、体积小等优点,广泛应用于工业自动化领域。
在一些特定场合,需要对步进电机进行细分控制,以提高其运动精度和平滑性。
本文将介绍步进电机细分控制的原理,并通过仿真分析验证其效果。
一、步进电机基本原理:步进电机是一种工作在离散回转模式下的执行元件,它通过电流的阶跃变化来实现角度的离散改变。
一般步进电机由两相及以上的线圈组成,线圈由直流电源供电,通过驱动电流改变线圈中的磁场,使得转子发生步进运动。
步进电机可以精确控制每一步的角度,具有良好的定位性能。
二、步进电机细分控制原理:传统的步进电机控制方式是通过改变驱动电流的方向和大小来控制转子的转动。
而在细分控制中,我们将一个步进角(通常为1.8度)细分为更小的角度,以提高运动的精度。
细分控制的原理可以通过脉冲信号来实现,通过控制脉冲信号的频率和脉冲数来控制步进电机的运动。
三、细分控制方式:常见的步进电机细分控制方式有两种,一种是全步进细分控制,即将一个步进角细分为多个小角度步进;另一种是半步进细分控制,即将一个步进角细分为相邻两个小角度步进之间的中间角度。
这两种方式各有优劣,在实际应用中可以根据要求进行选择。
四、细分控制的仿真分析:为了验证步进电机细分控制的效果,我们可以通过仿真软件进行仿真分析。
以下是具体的仿真步骤:1.创建仿真模型:在仿真软件中,根据步进电机的参数创建电机模型,并设置驱动电流和控制脉冲的参数。
2.编写控制算法:根据细分控制的原理,编写相应的控制算法。
算法中需要考虑脉冲信号的频率和脉冲数的设置,以及步进电机的特性。
3.运行仿真模型:通过运行仿真模型,观察步进电机的运动情况。
可以通过绘制转子角度随时间的变化曲线,来评估细分控制的效果。
4.优化参数:根据仿真结果,评估细分控制的效果,并进行参数优化。
可以尝试不同的细分控制方式和参数设置,以达到理想的控制效果。
步进电机驱动细分原理
步进电机驱动细分原理是通过改变电流波形来实现对步进电机精细控制的一种方法。
在传统的双极性驱动方式中,每一相都只有两种状态:激活和不激活。
而细分驱动则将每一相的激活状态进行进一步细分,使得电流具有更多个离散的状态。
细分驱动的基本原理是通过改变驱动器输出的电流波形来实现对步进电机转子位置的微调。
具体来说,细分驱动使用一种特殊的电流控制技术,将总电流周期性地细分成多个小的电流脉冲。
通过改变电流脉冲的大小和时序,可以在每一个基本步进角度上进行更细致的位置控制。
通常,在步进电机驱动器中使用的细分驱动方式有全步进和半步进两种。
全步进是最基本的细分方式,在一个完整的电流周期内将电流波形分为两个相等的部分,每个部分激活的时间持续一个基本步进角度。
而半步进则是在全步进的基础上,对激活时间进行了进一步细分,使得每个部分激活的时间只有全步进时间的一半,从而实现了更精细的位置控制。
细分驱动的实现离不开现代步进电机驱动器中的电流控制电路。
这些电路通常包括高性能的电流感应器、精确的分流器和多级放大器等。
通过这些电路的协同作用,细分驱动器可以在每个细分步进角度上产生相应大小和时序的电流脉冲,实现对步进电机位置的微调控制。
总而言之,步进电机驱动细分原理是通过改变电流波形来实现
对步进电机位置的微调。
通过细分驱动方式,可以获得更精细的步进角度控制,提高步进电机的定位精度和运动平滑性。
步进电机细分驱动原理
步进电机细分驱动原理是指通过驱动电路将步进电机的每一步细分为更小的步数,从而使步进电机的转动角度更精确。
细分驱动原理的关键在于通过改变驱动电流的大小和方向来实现步进电机每一步的控制。
常见的细分驱动方式有全步细分和微步细分两种。
在全步细分中,驱动电路会根据输入的脉冲信号,按照步进电机的步距角度来控制电流大小和方向。
比如在单相全步细分驱动中,每个脉冲信号对应一个步进角度,驱动电路会根据脉冲信号的频率和方向控制电流的大小和方向,从而实现步进电机的转动。
在微步细分中,驱动电路将每一步细分为更小的步数,从而使步进电机的转动更加平滑和精确。
微步细分驱动通常采用PWM(脉宽调制)技术,通过调节电流的占空比来实现细分
控制。
例如,当需要将每一步细分为10个微步时,驱动电路
会根据输入的脉冲信号和PWM调制信号,以较高的频率控制
电流的开关状态和占空比,从而实现步进电机的微步细分控制。
细分驱动原理的核心是通过改变驱动电流的大小和方向来控制步进电机的转动角度。
通过细分驱动,可以使步进电机的转动更加平滑和精确,从而满足一些对转动精度要求较高的应用场景。
步进电机细分工作原理
步进电机的细分工作原理是通过改变驱动电流的形状来实现的。
一般情况下,步进电机的驱动方式是脉冲驱动,每来一个脉冲,步进电机就会前进一定的步进角度。
而细分则是指在一个步进角度内再细分出更小的角度。
步进电机的细分工作原理是通过改变驱动电流的形状来实现的。
细分驱动电流的形状可以分为两种:单相与双相。
其中,单相细分时,驱动电流只有一路;而双相细分时,驱动电流有两路。
通过改变细分电流的形状,可以使步进电机在一个步进角度内细分出更小的角度,从而实现步进电机的精确控制。
在单相细分中,驱动电流的形状变化主要是通过改变驱动电流的占空比来实现的。
在每一个步进角度中,通过改变驱动电流的占空比,可以在一个步进角度内细分出更小的角度。
占空比变化越细致,步进电机的运动就越精确。
在双相细分中,驱动电流的形状变化则是通过改变驱动电流的相位来实现的。
在每一个步进角度中,通过改变驱动电流的相位差,可以在一个步进角度内细分出更小的角度。
相位差变化越细致,步进电机的运动就越精确。
细分驱动可以提高步进电机的位置精度和运动平滑度,但也会增加控制难度与复杂度。
因此,在选择细分驱动的方式时,需要综合考虑步进电机的要求和实际应用场景来确定最合适的细分方式。
步进电机的原理及控制方法步进电机是一种常见的电机类型,具有精准定位、简单控制等优点,在许多应用领域得到广泛应用。
本文将介绍步进电机的工作原理以及常见的控制方法。
1. 工作原理步进电机是一种将电脉冲信号转换为机械位移的电机。
其工作原理基于磁场相互作用,根据电磁学原理可分为单相和双相两种类型。
1.1 单相步进电机单相步进电机由定子和转子两部分组成,定子上绕有线圈,通电时产生磁场。
转子上装有磁性材料,根据两者之间磁场相互作用来实现旋转。
1.2 双相步进电机双相步进电机比单相步进电机更常见,其定子上有两组线圈,通电时可以产生不同方向的磁场,从而实现精确的步进运动。
2. 控制方法步进电机的控制方法主要包括开环控制和闭环控制两种。
2.1 开环控制开环控制是指通过给步进电机提供一定频率和脉冲数的信号来实现旋转运动,但无法保证绝对的位置精准度。
这种方法简单易实现,适用于一些对位置要求不高的应用场景。
2.2 闭环控制闭环控制通过在步进电机系统中加入位置反馈传感器,实时监测电机位置并与设定位置进行比较,从而调整控制信号以实现精确的位置控制。
闭环控制能够提高系统的稳定性和精度,适用于对位置要求较高的应用。
3. 应用领域步进电机在许多领域得到广泛应用,如打印设备、数控机床、医疗设备等。
其精准性和简单控制特点使其成为自动化设备中重要的驱动元件。
结语步进电机作为一种重要的电机类型,具有独特的工作原理和控制方法,为许多自动化设备的驱动提供了可靠保障。
通过深入了解步进电机的原理和控制方法,可以更好地应用于实际场景中,发挥其优势,实现精准的位置控制和运动控制。
步进电机驱动器参数原理1.电流参数:步进电机驱动器的电流参数是指电机正常工作时所需的驱动电流。
一般来说,步进电机的扭矩和电流成正比,当电流增大时,扭矩也会增大。
步进电机驱动器可以通过电流控制技术来控制电机的运行。
合理设定电流参数可以保证步进电机获得足够的扭矩以完成机械任务。
2.电压参数:电压参数是指步进电机驱动器的最高驱动电压。
一般情况下,步进电机驱动器的输出电压应该小于或等于电机的额定电压,以保证电机工作的安全性和稳定性。
电压参数的设定应该考虑到电机的额定电压以及实际工作情况。
3.细分参数:细分参数是指步进电机驱动器对一个步距角的分割数。
细分参数越高,步进电机在相同的步距角下运动越精细,控制分辨率越高。
细分技术可以提高步进电机的位置控制精度,并减小振动和噪音。
4.步距角参数:步距角参数是指步进电机转动一步所需的脉冲数。
步距角是步进电机最小的工作单位,决定了电机运动的精度和分辨率。
通常步距角可以通过驱动器的输入或者软件进行设置。
5.步进角分辨率参数:步进角分辨率是指步进电机的位置控制精度,可以通过细分技术来提高。
步进角分辨率越高,步进电机运动的精度越高,位置控制越精准。
在步进电机驱动器参数设置的过程中,需要根据具体步进电机的额定工作电压和电流来确定合适的驱动参数。
过高或过低的电压和电流参数都会对步进电机的工作效果产生影响。
总之,步进电机驱动器参数原理是指通过设置电流、电压、细分、步距角和步进角分辨率等参数,来控制步进电机的转动精度和位置控制精度。
通过合理的参数设定,可以实现步进电机的稳定工作和精准控制。
步进驱动器细分原理步进驱动器是一种用于控制步进电机的装置。
它通过控制电流变化来驱动步进电机,使步进电机按照预定的步进角度进行旋转。
步进驱动器采用细分技术可以提高步进电机的运动精度和平滑性能。
步进电机是一种根据输入的脉冲信号按照一定角度进行旋转的电机。
在正常情况下,步进电机按照每个脉冲信号旋转固定的角度,称为步距角。
然而,步进电机的旋转是离散的,且步距角是固定的。
为了提高步进电机的分辨率和运动平滑性,需要使用细分技术。
步进驱动器的细分原理基于驱动电流的控制。
通常情况下,步进电机的驱动是通过控制电流的大小和方向来实现的。
在细分技术中,步进驱动器会根据输入的细分信号来对电流进行微调。
细分信号是通过将输入脉冲信号进行处理得到的。
最基本的细分方式是将一个脉冲信号细分为两个脉冲信号。
当细分信号的数量增加时,步进电机的运动精度和平滑性也会相应提高。
通常,细分信号的数量是通过设置细分模式来确定的。
步进驱动器的细分原理主要有以下几个方面。
首先,步进驱动器会根据输入的脉冲信号来确定步进电机的转动方向。
根据脉冲信号的正负,驱动器会选择逆时针旋转或顺时针旋转。
其次,步进驱动器会根据细分信号对驱动电流进行微调。
细分信号的数量越多,驱动电流的微调程度越高,从而提高了步进电机的分辨率和平滑性能。
第三,步进驱动器可以通过改变细分模式来调整细分信号的数量。
通常,步进驱动器会提供多种细分模式供用户选择。
用户可以根据具体需求选择合适的细分模式,以实现所需的运动性能。
最后,步进驱动器还可以通过调整驱动电流的大小来控制步进电机的速度。
通常,驱动电流的大小与步进电机的转速呈正比关系。
通过调整驱动电流,可以实现步进电机的加减速运动。
总的来说,步进驱动器的细分原理是通过控制驱动电流的微调来提高步进电机的运动精度和平滑性。
细分信号的数量越多,步进电机的分辨率和平滑性能就越高。
步进驱动器还可以通过改变细分模式和调整驱动电流的大小来实现不同的运动需求。
步进电机细分原理(雕刻机)步进电机细分原理(雕刻机)雕刻机的X、Y、Z轴分别采用步进电机驱动,在网上购买等了四天终于到了,57两相步进电机,1.5A,24V。
结构尺寸如下图:这里说说步进电机的细分原理:细分的基本概念:步进电机通过细分驱动器的驱动,其步距角变小。
如驱动器工作在10细分状态时,其步距角只为“固定步距角”的十分之一,也就是:当驱动器工作在不细分的整步状态时,控制系统每发一个步进脉冲,电机转动1.8;而用细分驱动器工作在10细分状态时,电机只转动0.18度。
细分功能完全是由驱动器靠精度控制电机的相电流所产生的,于电机无关。
为两相步进电机的工作原理示意图,它有2个绕组A和B。
当一个绕组通电后,其定子磁极产生磁场,将转子吸合到此磁极处。
若绕组在控制脉冲的作用下,通电方向顺序按照:这四个状态周而复始进行变化,电机可顺时针转动;控制脉冲每作用一次,通电方向就变化一次,使电机转动一步,即90度。
4个脉冲,电机转动一圈。
,B相电流的大小,以改变合成磁场的夹角,从细分驱动器的原理是通过改变A而可将一个步距角细分为多步。
当A、B相绕组同时通电时,转子将停在A、B 相磁极中间,如图1(b),(d)所示。
若通电方向顺序按照:这8个状态周而复始进行变化,电机顺时针转动;电机每转动一步,为45度,8个脉冲电机转一周。
与通电顺序(1)相比,它的步距角小了一半。
为了保证电机输出的力矩均匀,A、B相线圈电流的大小也要调整,使A、B相产生的合力在每个位置相同。
图2所示为电机四细分时,A、B相线圈电流的比、B相线圈电流大小与转角关系如图3所示。
例。
A图2 4细分时电机A、B线圈电流在不同角度的分配比例从图3中可以看出,步进电机的相电流是按正弦函数(如虚线所示)分布的;细分数越大,相电流越接近正弦曲线。
2. 步进电机细分与电机运动平稳性的关系被测步进电机步距角为1.8度,即无细分时每转200步。
试验时,将步进电机转速都设为2 r/s;电机2细分时,电机每转400步,每步周期为1.25ms;电机8细分时,电机每转1600步,每步周期为0.3125ms;电机64细分时,电机每转12800步,每步周期为0.0391ms。
步进电机细分原理
步进电机细分原理是指将一个步进电机的每个基本步进角细分成更小的步进角,以提高步进电机的精度和运动平滑性。
细分原理主要通过改变驱动电路中的电流波形来实现。
在传统的步进电机驱动电路中,通常使用全步进模式,即每个步进角对应一个脉冲信号。
这种模式下,步进电机旋转精度较低,且容易产生振动和共振现象。
而细分原理通过在每个基本步进角之间插入额外的电流值,使步进电机能够跳过基本步进角,实现更小的步进角,从而提高精度。
细分原理可以通过改变驱动电路中的电流波形来实现,常见的细分方式有正弦细分、微步细分等。
在正弦细分中,驱动电流波形会按照正弦函数的规律变化,通过改变电流的幅值和相位来控制步进电机的精度。
正弦细分可以提高步进电机的转矩平滑性和减轻共振现象,但需较复杂的控制电路来实现。
微步细分是一种更常见的细分方式,通过在每个基本步进角之间插入多个脉冲信号,使步进电机能够跳过多个基本步进角,实现更小的步进角。
微步细分可以在一定程度上提高步进电机的转动精度和控制精度,同时减小振动和噪音。
细分原理的应用可以使步进电机实现更高的分辨率和更精确的位置控制,广泛应用于机械加工、自动化设备和精密仪器等领域。
细分驱动器的工作原理
细分驱动器是一种电机控制器,它将电流分成多个小步进来控制电机的旋转,从而实现精确的位置控制。
细分驱动器的工作原理可以分为以下几个步骤:
1. 信号输入:细分驱动器接收来自控制器的脉冲信号,根据这些信号来控制电机的旋转。
2. 相电流控制:细分驱动器将脉冲信号转换成相电流,控制电机每一步的角度。
一般来说,细分驱动器可以将一个步进电机的每一步再分成几个小步,例如1/2、1/4、1/8、1/16等等,这些步数决定了电机旋转的精度和平滑度。
3. 微步控制:细分驱动器通过微步控制技术,可以将每个角度分成更小的步数,从而实现更精细的控制。
微步控制技术可以通过改变相电流的大小和相位来实现。
4. 当前控制:细分驱动器还可以根据电机的负载情况,调整相电流的大小和相位,以确保电机的运行平稳,避免失步和震动。
细分驱动器可以广泛应用于机器人、数控机床、印刷设备、医疗器械等领域,可以实现高精度、高速度的控制。
- 1 -。
步进电机驱动器及细分控制原理
步进电机驱动器原理:
步进电机必须有驱动器和控制器才能正常工作。
驱动器的作用是对控制脉冲进行环形分配、功率放大,使步进电机绕组按一定顺序通电。
以两相步进电机为例,当给驱动器一个脉冲信号和一个正方向信号时,驱动器经过环形分配器和功率放大后,给电机绕组通电的顺序为AA
BB A A B B
,其四个状态周而复始
进行变化,电机顺时针转动;若方向信号变为负时,通电时序就变为
AA B B
A A BB
,电机就逆时针转动。
随着电子技术的发展,功率放大电路由单电压电路、高低压电路发展到现在的斩波电路。
其基本原理是:在电机绕组回路中,串联一个电流检测回路,当绕组电流降低到某一下限值时,电流检测回路发出信号,控制高压开关管导通,让高压再次作用在绕组上,使绕组电流重新上升;当电流回升到上限值时,高压电源又自动断开。
重复上述过程,使绕组电流的平均值恒定,电流波形的波顶维持在预定数值上,解决了高低压电路在低频段工作时电流下凹的问题,使电机在低频段力矩增大。
步进电机一定时,供给驱动器的电压值对电机性能影响较大,电压越高,步进电机转速越高、加速度越大;在驱动器上一般设有相电流调节开关,相电流设的越大,步进电机转速越高、力距越大。
细分控制原理:
在步进电机步距角不能满足使用要求时,可采用细分驱动器来驱动步进电机。
细分驱动器的原理是通过改变A,B相电流的大小,以改变合成磁场的夹角,从而可将一个步距角细分为多步。
定子
A
转子
S
N
B B B
S
N
A A
(a)(b)
A
S N
B B N S B
S N
A
(c)(d)
图3.2步进电机细分原理
图
仍以二相步进电机为例,当A、B相绕组同时通电时,转子将停在A、B相磁极中间,如图3.2。
若通电方向顺序按AA AA
BB BB BB AA AA AA BB BB BB AA,8个状态周而
复
始进行变化,电机顺时针转动;电机每转动一步,为45度,8个脉冲电机转一周。
与图2.1相比,它的步距角小了一半。
驱动器一般都具有细分功能,常见的细分倍数有:1/2,1/4,1/8,1/16,1/32,1/64;或:1/5,1/10,1/20。
细分后步进电机步距角按下列方法计算:步距角=电机固有步距角/细分数
例如:一台1.8°电机设定为4细分,其步距角为 1.8°/4=0.45°。
当细分
等级大于1/4后,电机的定位精度并不能提高,只是电机转动更平稳。
