(完整版)配电箱生产工艺文件

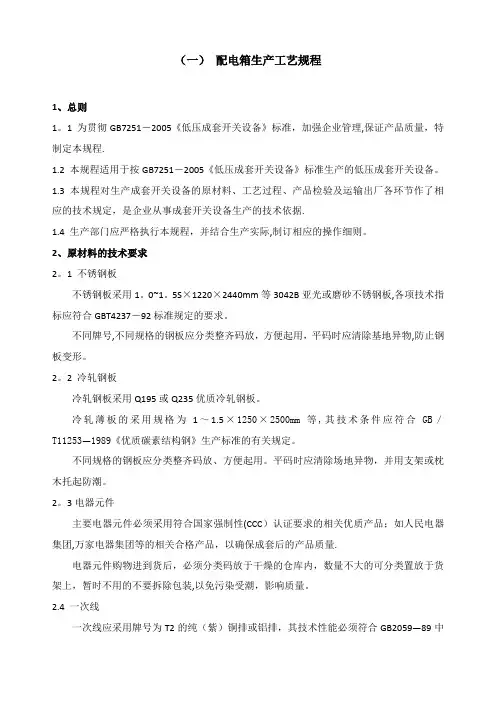

（一）配电箱生产工艺规程1、总则1。

1 为贯彻GB7251－2005《低压成套开关设备》标准，加强企业管理,保证产品质量，特制定本规程.1.2 本规程适用于按GB7251－2005《低压成套开关设备》标准生产的低压成套开关设备。

1.3 本规程对生产成套开关设备的原材料、工艺过程、产品检验及运输出厂各环节作了相应的技术规定，是企业从事成套开关设备生产的技术依据.1.4 生产部门应严格执行本规程，并结合生产实际,制订相应的操作细则。

2、原材料的技术要求2。

1 不锈钢板不锈钢板采用1。

0~1。

5S×1220×2440mm等3042B亚光或磨砂不锈钢板,各项技术指标应符合GBT4237－92标准规定的要求。

不同牌号,不同规格的钢板应分类整齐码放，方便起用，平码时应清除基地异物,防止钢板变形。

2。

2 冷轧钢板冷轧钢板采用Q195或Q235优质冷轧钢板。

冷轧薄板的采用规格为1～1.5×1250×2500mm等,其技术条件应符合GB／T11253—1989《优质碳素结构钢》生产标准的有关规定。

不同规格的钢板应分类整齐码放、方便起用。

平码时应清除场地异物，并用支架或枕木托起防潮。

2。

3电器元件主要电器元件必须采用符合国家强制性(CCC）认证要求的相关优质产品；如人民电器集团,万家电器集团等的相关合格产品，以确保成套后的产品质量.电器元件购物进到货后，必须分类码放于干燥的仓库内，数量不大的可分类置放于货架上，暂时不用的不要拆除包装,以免污染受潮，影响质量。

2.4 一次线一次线应采用牌号为T2的纯（紫）铜排或铝排，其技术性能必须符合GB2059—89中关于导电器材的要求，机械性能符合YB459—64的要求。

不同规格的紫铜排应分类码放，短期不用时应注意防潮,并远离腐蚀性气体，以免表面锈损，影响导电质量。

2。

5 二次线二次线分电压线与电流线两种，电压线采用截面积为1.5~2。

5mm2的塑铜软线，电流线采用截面积为2.5～4mm2塑铜软线.所有二次导线的技术指标必须符合GB466-64中有关导线生产的要求。

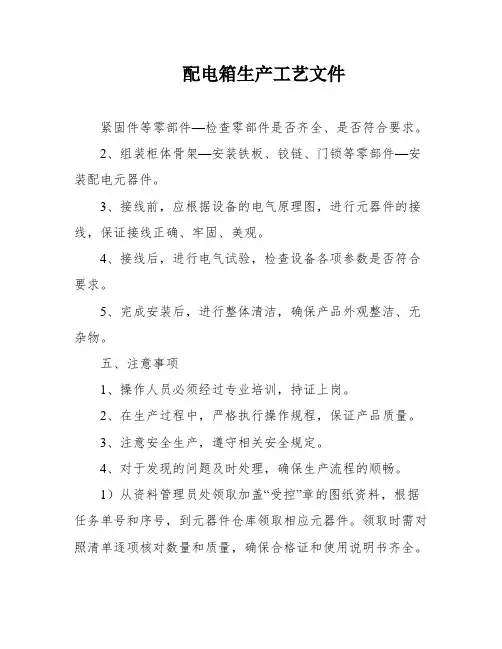

配电箱生产工艺文件紧固件等零部件—检查零部件是否齐全、是否符合要求。

2、组装柜体骨架—安装铁板、铰链、门锁等零部件—安装配电元器件。

3、接线前，应根据设备的电气原理图，进行元器件的接线，保证接线正确、牢固、美观。

4、接线后，进行电气试验，检查设备各项参数是否符合要求。

5、完成安装后，进行整体清洁，确保产品外观整洁、无杂物。

五、注意事项1、操作人员必须经过专业培训，持证上岗。

2、在生产过程中，严格执行操作规程，保证产品质量。

3、注意安全生产，遵守相关安全规定。

4、对于发现的问题及时处理，确保生产流程的顺畅。

1）从资料管理员处领取加盖“受控”章的图纸资料，根据任务单号和序号，到元器件仓库领取相应元器件。

领取时需对照清单逐项核对数量和质量，确保合格证和使用说明书齐全。

如有元件和材料与图纸要求不符，需备有代用手续方可使用，不合格的元件和材料不得使用。

2）按照任务单号至箱体车间领取对应数量、型号的箱体。

小型元器件用液压车托运，两人协助完成。

箱体放置于指定位置，摆放整齐，预留足够的生产安装空间。

3）在拆取元器件包装时，应注意检查元器件是否有问题，如有明显裂痕、外壳破损、断路器无法分合闸等，需及时向质检反应并更换。

4）熟悉图纸，了解产品单台配置及布局情况。

注意图纸上的备注说明、注意事项以及材料、操作等有特殊要求。

5）准备工具和材料，包括十字螺丝刀、扳手、卷尺、套筒扳手、M8*20、M6*20等标准件，以及对应型号的ABB刀熔开关、漏电断路器、塑壳断路器等元器件。

6）按照图纸要求进行元器件的安装，注意不同元器件用的不同规格横称。

1.母线安装注意事项在安装母线时，需要注意以下几点：a。

母线搭接接触面应保持清洁；b。

在平置母线时，螺栓应由下至上穿，其他情况下螺母应置于维修侧。

在压平弹簧垫圈后，再旋转进半扣，此时螺栓长度应露出螺母2~5扣；c。

螺栓两侧均应用垫圈，相邻螺栓的垫圈间应有3mm的净距。

螺母侧应装有弹簧垫圈或锁紧螺母；d。

第1篇一、前言配电箱是电力系统中重要的设备之一，主要用于对电能进行分配和控制。

在建筑、工厂、电站等场所，配电箱的应用十分广泛。

为了保证配电箱的安全、可靠和高效运行，其制作工艺流程必须严格遵循相关标准和规范。

本文将详细介绍配电箱的制作工艺流程，以供相关人员参考。

二、配电箱制作工艺流程1. 设计阶段（1）收集资料：根据用户需求，收集相关电气设备、线路、负荷等信息。

（2）确定配电箱类型：根据负荷等级、电压等级、使用环境等因素，选择合适的配电箱类型，如固定式、抽屉式、组合式等。

（3）绘制配电箱布置图：根据电气设备布置图和线路走向，绘制配电箱布置图，确保配电箱内部布局合理、美观。

（4）编制电气设计图：根据配电箱布置图，绘制电气设计图，包括主电路图、控制电路图、保护电路图等。

2. 材料采购（1）根据电气设计图，确定所需材料，如配电箱本体、电气元件、绝缘材料、紧固件等。

（2）选择合适的供应商，确保材料质量符合国家标准。

（3）采购材料，并验收合格。

3. 零部件加工（1）配电箱本体加工：根据设计图纸，加工配电箱本体，包括外壳、面板、支架等。

（2）电气元件加工：对电气元件进行加工，如断路器、接触器、继电器等。

（3）绝缘材料加工：对绝缘材料进行加工，如绝缘板、绝缘套管等。

4. 零部件组装（1）装配配电箱本体：将外壳、面板、支架等组装成配电箱本体。

（2）安装电气元件：根据电气设计图，将断路器、接触器、继电器等电气元件安装在配电箱本体上。

（3）连接线路：根据电气设计图，连接主电路、控制电路和保护电路。

（4）安装绝缘材料：对电气元件和线路进行绝缘处理，确保电气安全。

5. 绝缘试验（1）对配电箱进行绝缘试验，包括绝缘电阻测试、耐压试验等。

（2）检查试验结果，确保配电箱绝缘性能符合国家标准。

6. 组件调试（1）对配电箱进行功能调试，包括手动操作、自动保护等功能。

（2）检查调试结果，确保配电箱各项功能正常。

7. 包装与运输（1）对配电箱进行包装，确保在运输过程中不受损坏。

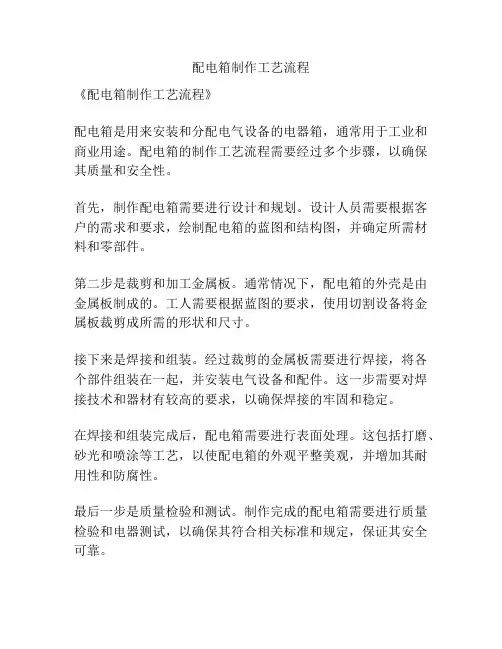

配电箱制作工艺流程
《配电箱制作工艺流程》
配电箱是用来安装和分配电气设备的电器箱，通常用于工业和商业用途。

配电箱的制作工艺流程需要经过多个步骤，以确保其质量和安全性。

首先，制作配电箱需要进行设计和规划。

设计人员需要根据客户的需求和要求，绘制配电箱的蓝图和结构图，并确定所需材料和零部件。

第二步是裁剪和加工金属板。

通常情况下，配电箱的外壳是由金属板制成的。

工人需要根据蓝图的要求，使用切割设备将金属板裁剪成所需的形状和尺寸。

接下来是焊接和组装。

经过裁剪的金属板需要进行焊接，将各个部件组装在一起，并安装电气设备和配件。

这一步需要对焊接技术和器材有较高的要求，以确保焊接的牢固和稳定。

在焊接和组装完成后，配电箱需要进行表面处理。

这包括打磨、砂光和喷涂等工艺，以使配电箱的外观平整美观，并增加其耐用性和防腐性。

最后一步是质量检验和测试。

制作完成的配电箱需要进行质量检验和电器测试，以确保其符合相关标准和规定，保证其安全可靠。

总的来说，配电箱制作工艺流程需要经过设计规划、金属板裁剪加工、焊接组装、表面处理和质量检验等多个步骤，只有严格按照工艺流程进行，才能制作出高质量的配电箱产品。

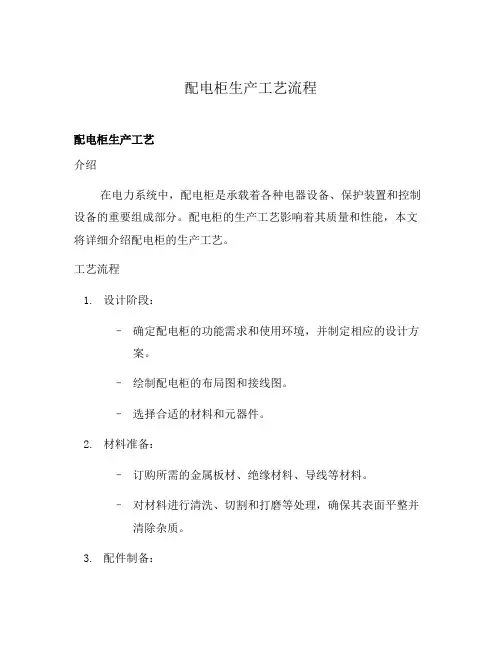

配电柜生产工艺流程配电柜生产工艺介绍在电力系统中，配电柜是承载着各种电器设备、保护装置和控制设备的重要组成部分。

配电柜的生产工艺影响着其质量和性能，本文将详细介绍配电柜的生产工艺。

工艺流程1.设计阶段：–确定配电柜的功能需求和使用环境，并制定相应的设计方案。

–绘制配电柜的布局图和接线图。

–选择合适的材料和元器件。

2.材料准备：–订购所需的金属板材、绝缘材料、导线等材料。

–对材料进行清洗、切割和打磨等处理，确保其表面平整并清除杂质。

3.配件制备：–制作配电柜所需的配件，如固定板、接线端子等。

–检查配件的尺寸和质量，确保其与设计要求相符。

4.组装制造：–根据布局图，将金属板材制作成配电柜的外壳。

–安装配件和元器件到配电柜内部，并进行必要的测试和调试。

–进行电气连接，确保各个电器设备和保护装置的正常工作。

5.表面处理：–对配电柜的外壳进行表面处理，如喷涂、镀锌等，以增强其防腐能力和美观度。

6.质量检验：–对配电柜的各个功能进行全面的测试和检查。

–检查配电柜的安全性能和电气连接的可靠性。

–修正和调整存在的问题，确保配电柜的质量符合标准。

7.包装和出货：–对完成的配电柜进行包装，以防止在运输过程中受到损坏。

–准备相关的出货单据和文件，并安排物流运输。

结论配电柜的生产工艺是一个复杂而细致的过程，每个环节都需要精确执行。

只有通过科学的工艺和严格的质量控制，才能制造出安全可靠、符合标准要求的配电柜。

在设计、材料选择、制造和检验过程中，不断优化和改进工艺流程也是至关重要的。

希望通过本文的介绍，能对配电柜的生产工艺有一个全面的了解。

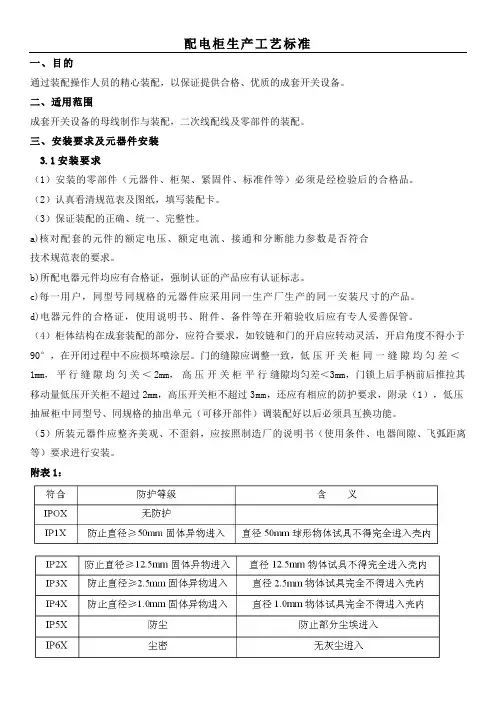

一、目的通过装配操作人员的精心装配，以保证提供合格、优质的成套开关设备。

二、适用范围成套开关设备的母线制作与装配，二次线配线及零部件的装配。

三、安装要求及元器件安装3.1安装要求（1）安装的零部件（元器件、柜架、紧固件、标准件等）必须是经检验后的合格品。

（2）认真看清规范表及图纸，填写装配卡。

（3）保证装配的正确、统一、完整性。

a)核对配套的元件的额定电压、额定电流、接通和分断能力参数是否符合技术规范表的要求。

b)所配电器元件均应有合格证，强制认证的产品应有认证标志。

c)每一用户，同型号同规格的元器件应采用同一生产厂生产的同一安装尺寸的产品。

d)电器元件的合格证，使用说明书、附件、备件等在开箱验收后应有专人妥善保管。

（4）柜体结构在成套装配的部分，应符合要求，如铰链和门的开启应转动灵活，开启角度不得小于90°，在开闭过程中不应损坏喷涂层。

门的缝隙应调整一致，低压开关柜同一缝隙均匀差＜1mm，平行缝隙均匀关＜2mm，高压开关柜平行缝隙均匀差＜3mm，门锁上后手柄前后推拉其移动量低压开关柜不超过2mm，高压开关柜不超过3mm，还应有相应的防护要求，附录（1），低压抽屉柜中同型号、同规格的抽出单元（可移开部件）调装配好以后必须具互换功能。

（5）所装元器件应整齐美观、不歪斜，应按照制造厂的说明书（使用条件、电器间隙、飞弧距离等）要求进行安装。

附表1：（6）柜内用以固定电器元件及连接导线的紧固件应紧固，螺钉应拧紧无打滑及损坏镀层等现象，并应有防松措施，螺钉拧紧后，螺钉端部露出2—5扣螺距，元器件上不接线的螺钉也应拧紧。

同一元件使用的紧固件应是同一标准号、同一种工艺处理后的标准件。

（7）低压配电装置的电气间隙和爬电距离：（8）高压成套装置（9）产品名牌固定牢固、平整、端正，内容要完整并符合产品技术条件和相关标准的规定及要求，所装电器元件的铭牌字迹，标注应清晰。

（10）柜体骨架应保证有可靠的电气接地，喷漆后产品在装接地线前必须进行彻底的刮漆处理，并应有明显接地符号。

配电箱制作工艺流程配电箱制作工艺流程配电箱是用于电力系统的配电装置，主要用于控制和分配电能。

下面介绍一下配电箱的制作工艺流程。

首先，确定设计方案。

在制作配电箱之前，需要根据用户的需求和要求，确定配电箱的设计方案。

包括配电箱的尺寸、结构、功率、电压等参数。

然后，准备材料和零部件。

根据设计方案，选择合适的材料和零部件。

主要包括钢板、铝板、铜排、连接器、断路器、开关等。

材料和零部件的选择需要符合相关的标准和规范要求。

接下来，进行钣金加工。

配电箱的外壳通常采用钣金加工的方法制作。

首先根据设计方案，在钢板或铝板上进行切割、开槽等工艺，然后进行折弯、冲孔等加工，最后进行焊接、打磨等工序。

确保外壳的尺寸和结构符合设计要求。

然后，进行内部组装。

将已加工好的外壳和选配的零部件进行组装。

首先安装导轨和固定板，然后安装断路器、开关、电源插座等电器组件。

根据设计方案，进行布线和接线，确保各个组件之间的电气连接正确可靠。

接着，进行功能测试。

组装完成后，对配电箱进行功能测试。

包括断路器的合闸和分闸、开关的开关动作、电源插座的电源输出等。

确保配电箱的性能和功能正常。

最后，进行整体调试和涂装。

对已经组装好的配电箱进行整体调试和检查，确保各个部件的合理配合和正常运行。

然后对配电箱进行涂装，提高外观的美观性和防腐性。

总结起来，配电箱的制作工艺流程主要包括确定设计方案、准备材料和零部件、钣金加工、内部组装、功能测试、整体调试和涂装。

这些步骤的顺序和每个步骤的细节都需要严格按照标准和要求进行操作，确保配电箱的质量和可靠性。

编号：配电柜、箱安装施工工艺要求✧配电柜、配电箱装有铭牌，注明生产厂家及规格、型号。

✧设备附件齐全，外观检查完好无损。

✧配电柜、配电箱和各种器件应具有产品合格证、生产许可证、“CCC”认证标识及安装技术文件。

主要机具台虎钳、锉刀、手锤、电工工具、卷扬机、电气焊机具、台钻、手电钻、电锤、水准仪、兆欧表、万用表、水平尺、高压验电器、高压测试仪器、力矩搬手、钢卷尺、线坠、倒链、钢丝绳、滚杠等。

作业条件✧装饰工程已施工完毕。

✧预留孔洞、预埋件应符合设计和设备安装要求。

✧设备间具有可靠的安全及消防措施。

✧安装场地清理干净，照明符合要求，道路通畅。

技术准备✧施工图纸和技术资料齐全。

✧施工方案编制完毕并经审批。

✧施工前应组织施工人员熟悉图纸、方案，并进行安全、技术交底。

操作工艺工艺流程：开箱检查→基础制作、安装→配电柜搬运→箱柜本体稳装固定→柜内一二次接线→柜内清扫→调整试验→贴标签、系统图→送电运行验收1、开箱检查1)根据设备清单及装箱单由建设单位、监理工程师、施工单位和设备生产厂家共同进行检查，并做好检查记录。

2)开箱前先检查设备在运输过程中，外包装有无损坏现象。

3)开箱后检查设备与原设计是否相符，备品是否齐全，有无损坏腐蚀等情况，随机文件清单、零配件是否齐全，电气元件有无破损或其他异常情况。

2.基础制作、安装1)基础型钢常用角钢或槽钢制作，钢材规格大小的选择应根据配电柜的尺寸和重量而定。

2)首先将型钢调直，清除铁锈，然后根据施工图纸及设备图纸尺寸下料和钻孔。

3)对加工好的基础型钢，进行防锈处理。

4)按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。

找平过程中，需用垫片的地方最多不能超过三片。

然后，将基础型钢、预埋铁件、垫片用电焊焊牢。

5)基础型钢安装完毕后，用40mm×4mm的扁钢将基础型钢的两端与接地网焊接，以保证设备可靠接地；在焊缝处做防腐处理。

3、配电柜搬运1)配电柜由生产厂家或仓储地点至施工现场的运输，采用汽车结合汽车吊的方式在施工现场运输时，根据现场的环境、道路的长短，可采人力平板车运输，垂直运输可采用卷扬机结合滑轮的方式。

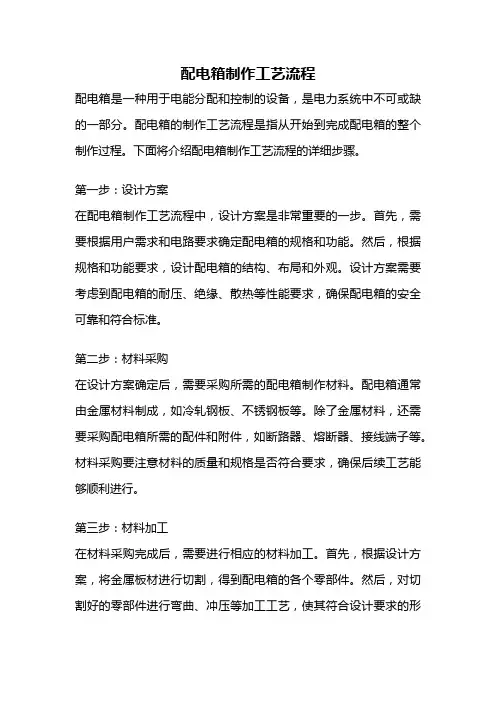

配电箱制作工艺流程配电箱是一种用于电能分配和控制的设备，是电力系统中不可或缺的一部分。

配电箱的制作工艺流程是指从开始到完成配电箱的整个制作过程。

下面将介绍配电箱制作工艺流程的详细步骤。

第一步：设计方案在配电箱制作工艺流程中，设计方案是非常重要的一步。

首先，需要根据用户需求和电路要求确定配电箱的规格和功能。

然后，根据规格和功能要求，设计配电箱的结构、布局和外观。

设计方案需要考虑到配电箱的耐压、绝缘、散热等性能要求，确保配电箱的安全可靠和符合标准。

第二步：材料采购在设计方案确定后，需要采购所需的配电箱制作材料。

配电箱通常由金属材料制成，如冷轧钢板、不锈钢板等。

除了金属材料，还需要采购配电箱所需的配件和附件，如断路器、熔断器、接线端子等。

材料采购要注意材料的质量和规格是否符合要求，确保后续工艺能够顺利进行。

第三步：材料加工在材料采购完成后，需要进行相应的材料加工。

首先，根据设计方案，将金属板材进行切割，得到配电箱的各个零部件。

然后，对切割好的零部件进行弯曲、冲压等加工工艺，使其符合设计要求的形状和尺寸。

材料加工需要使用相应的加工设备和工具，如剪板机、折弯机等，确保零部件的加工精度和质量。

第四步：组装安装材料加工完成后，需要对配电箱的各个零部件进行组装安装。

首先，将配电箱的外壳零部件进行焊接、螺栓连接等固定方式的组装。

然后，将内部的电器元件进行安装，如断路器、熔断器、接线端子等。

组装安装需要按照设计方案和相关标准进行，确保配电箱的安全可靠和符合要求。

第五步：电气连接在组装安装完成后，需要进行配电箱的电气连接。

首先，根据电路图纸和接线规范，进行逐一的电气连接。

连接过程中需要注意接线的正确性和可靠性，避免短路、漏电等安全问题。

同时，还需要进行电气测试，确保配电箱的电路连接正常和符合要求。

第六步：质量检验在配电箱制作工艺流程的最后一步，需要进行质量检验。

质量检验包括外观质量检查、尺寸精度检验、电气性能检测等方面。

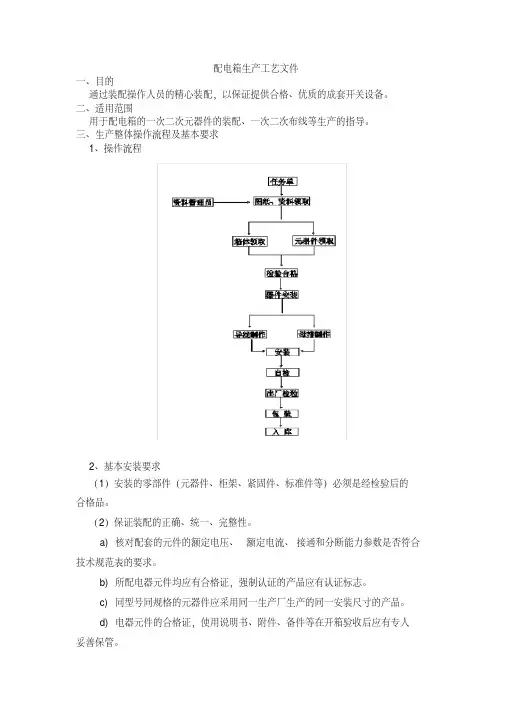

配电箱生产工艺文件一、目的通过装配操作人员的精心装配，以保证提供合格、优质的成套开关设备。

二、适用范围用于配电箱的一次二次元器件的装配、一次二次布线等生产的指导。

三、生产整体操作流程及基本要求1、操作流程2、基本安装要求（1）安装的零部件（元器件、柜架、紧固件、标准件等）必须是经检验后的合格品。

（2）保证装配的正确、统一、完整性。

a) 核对配套的元件的额定电压、额定电流、接通和分断能力参数是否符合技术规范表的要求。

b) 所配电器元件均应有合格证，强制认证的产品应有认证标志。

c) 同型号同规格的元器件应采用同一生产厂生产的同一安装尺寸的产品。

d) 电器元件的合格证，使用说明书、附件、备件等在开箱验收后应有专人妥善保管。

（3）柜体结构在成套装配的部分，应符合要求，如铰链和门的开启应转动灵活，开启角度不得小于90°，在开闭过程中不应损坏喷涂层。

门的缝隙应调整一致，箱体同一缝隙均匀差＜1mm，平行缝隙均匀关＜2mm。

（4）所有元件安装固定在骨架支架上，不得有松动，元器件应整齐美观、不歪斜，应按照制造厂的说明书（使用条件、电器间隙、飞弧距离等）要求进行安装。

元件安装及接线应使用正常，其功能不致由于相互作用而受到损害或误动作。

（5）柜内用以固定电器元件及连接导线的紧固件应紧固，螺钉应拧紧无打滑及损坏镀层等现象，并应有防松措施，螺钉拧紧后，螺栓一端伸出螺母部分露出2—5扣螺距，不允许低于螺母端面，元器件上不接线的螺钉也应拧紧。

同一元件使用的紧固件应是同一标准号、同一种工艺处理后的标准件。

（6）低压配电装置的电气间隙为12mm和爬电距离为20mm。

（7）产品铭牌固定牢固、平整、端正，内容要完整并符合产品技术条件和相关标准的规定及要求，所装电器元件的铭牌字迹，标注应清晰。

（8）柜体骨架应保证有可靠的电气接地，喷漆后产品在装接地线前必须进行彻底的刮漆处理，并应有明显接地符号。

接地螺钉应不小于M12，一次设备接地均采用编结铜扁线，但必须有接地标识（接地标牌或接地色标）。

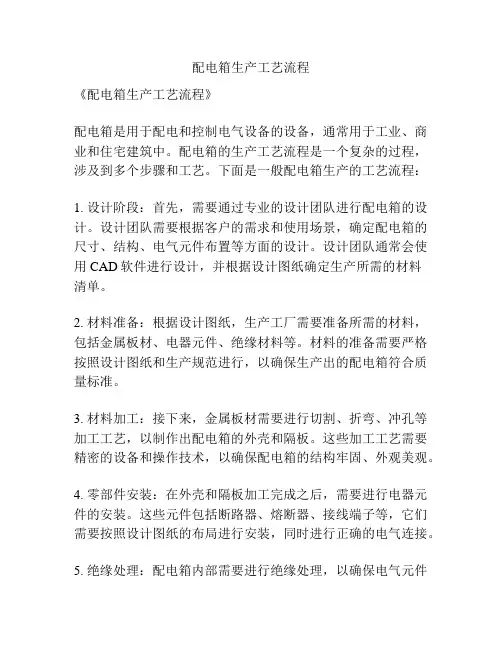

配电箱生产工艺流程《配电箱生产工艺流程》配电箱是用于配电和控制电气设备的设备，通常用于工业、商业和住宅建筑中。

配电箱的生产工艺流程是一个复杂的过程，涉及到多个步骤和工艺。

下面是一般配电箱生产的工艺流程：1. 设计阶段：首先，需要通过专业的设计团队进行配电箱的设计。

设计团队需要根据客户的需求和使用场景，确定配电箱的尺寸、结构、电气元件布置等方面的设计。

设计团队通常会使用CAD软件进行设计，并根据设计图纸确定生产所需的材料清单。

2. 材料准备：根据设计图纸，生产工厂需要准备所需的材料，包括金属板材、电器元件、绝缘材料等。

材料的准备需要严格按照设计图纸和生产规范进行，以确保生产出的配电箱符合质量标准。

3. 材料加工：接下来，金属板材需要进行切割、折弯、冲孔等加工工艺，以制作出配电箱的外壳和隔板。

这些加工工艺需要精密的设备和操作技术，以确保配电箱的结构牢固、外观美观。

4. 零部件安装：在外壳和隔板加工完成之后，需要进行电器元件的安装。

这些元件包括断路器、熔断器、接线端子等，它们需要按照设计图纸的布局进行安装，同时进行正确的电气连接。

5. 绝缘处理：配电箱内部需要进行绝缘处理，以确保电气元件之间不会发生短路或漏电等问题。

这通常涉及到绝缘材料的贴合和加工，以及绝缘层的测试和验收。

6. 质量检验：在配电箱生产完成之后，需要进行严格的质量检验。

检验部门会对外观质量、尺寸精度、电气连接、使用性能等方面进行检测，以确保配电箱符合相关的标准和要求。

7. 包装和出厂：最后，符合质量标准的配电箱会经过包装和标识，然后出厂交付给客户。

以上是一般配电箱生产工艺流程的简要介绍，不同类型和规格的配电箱可能会有一些差异，但整体的生产过程大致类似。

配电箱的生产需要严格的管理和品质管控，以确保生产出的配电箱安全可靠、性能稳定。

配电箱生产工艺流程配电箱生产是电力行业中重要的环节之一，其生产工艺流程包含以下几个步骤：首先是零部件准备阶段。

配电箱的生产过程需要多种不同的零部件，包括箱体、断路器、保护装置等。

在这一阶段，工人需要对这些零部件进行准备工作，如清洗、涂漆、切割等。

接下来是装配阶段。

在这个阶段，各个零部件开始组装成为一个完整的配电箱。

首先，工人会将箱体的各个部件组装在一起，然后安装断路器、保护装置等电器设备。

这个过程需要仔细操作，确保每个零部件的安装位置正确，连接紧固，以确保配电箱的正常运行。

第三个步骤是连接器安装。

配电箱中的连接器起到连接电线和电缆的作用，是保证电力传输的重要组成部分。

在这个阶段，工人会将连接器安装在配电箱的适当位置，并连接到相应的电线和电缆。

这个过程需要注意连接器的选择和正确插接，以确保电力连接的稳定和安全。

第四个步骤是检测与调试。

在配电箱生产完成后，需要对其进行检测和调试，以确保其质量和性能达到要求。

在检测阶段，工人会使用专业的仪器和设备对配电箱进行各项功能和安全性能的测试，包括电压测量、电流测量、漏电测试等。

如果配电箱存在问题，需要对其进行调试或修复，直至通过所有测试为止。

最后一个步骤是包装与发货。

在配电箱生产完成后，需要对其进行包装，以保证其在运输过程中不受损。

通常，配电箱会使用木箱或纸箱进行包装，并加以防震和防潮处理。

包装完成后，配电箱可以发货给客户或进入仓库存储，待客户需要时进行交付。

综上所述，配电箱生产的工艺流程包含了零部件准备、装配、连接器安装、检测与调试以及包装与发货等多个步骤。

每个步骤都需要精心操作和严格检测，以确保配电箱的质量和性能符合要求。

只有通过科学的生产工艺流程，才能生产出安全可靠的配电箱产品。

配电箱（柜）体制造工艺1. 序言配电箱（柜）体结构是低压开关柜组合基础，因此柜体制造工艺就成了基础的基础。

作为柜体它既要满足各电器单元的组合功能条件（如型式的统一，组合的标准，功能的分配等），还要满足柜体的固有要求（如坚固、整齐美观、调整容易等）。

由于柜体结构要求不一，以及制造单位加工手段不一，它们的制造工艺就不能强求完全一致。

但制造中也存在带普遍意义的较关键的工艺特点，现将这些特点结合柜体结构选择作些简要介绍。

2. 配电箱（柜）体结构和工艺特点对于柜体结构及其工艺大致可以从：结构形式、连接方式、构件取材等方面加以区分。

2．1从结构形式上分a.固定式：能满足各电器元件可*地固定于柜体中确定的位臵。

柜体外形一般为立方体，如屏式、箱式等，也有棱台体如台式等。

这种柜有单列，也有排列。

为了保证柜体形位尺寸，往往采取各构件分步组合方式，一般是先组成两片或左右两侧，然后再组成柜体，或先满足外形要求，再顺次连接柜体内务支件。

组成柜体各棱边的零件长度必须正确（公差取负值），才能保证各方面几何尺寸，从而保证整体外形要求。

对于柜体两侧面，固考虑排列需要，中间不能有隆起现象。

另外从安装角度考虑，底面不能有下陷现象。

在排列安装中，地基平整是先决条件，但干整度和柜体本身都有一定误差，在排列中要尽量抵消横向差值，而不要造成差值积累，因为差值积累将造成柜体变形，影响母线联结及产生组件安装异位、应力集中，甚至影响电器寿命。

故在排列时宜用地基最高点为安装参考点，然后逐步垫正扩排，在底面干整度较理想并可预测条件下，也可采取由中间向两侧扩排方式，使积累差值均布。

为了易于调整，抵消公差积累，柜体宽度公差都取负值。

柜体的各个构件结合体完成以后，视需要还应进行整形，以满足各部分形位尺寸要求。

对定型或批量较大的柜体制造时应充分考虑用工装夹具，以保证结构的正确统一，夹具的基准面以取底面为妥，夹具中的各定位块布臵以工作取出方便为准，对于柜体的外门等因易受运输和安装等影响，一般在安装时进行统一调整。

配电箱厂工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!附上配电箱厂工艺流程及文章：配电箱厂工艺流程一、准备工作阶段1. 确定材料和工具：根据生产需求确定所需的配电箱壳体、内部配件等材料，并准备所需的工具，如电焊机、切割机等。

华能澜沧江小湾水电站G N S S变形监测系统配电箱制作工艺业主单位：昆·科·瑞联合体监理单位：西北工程咨询有限公司施工单位：重庆徕测科技发展有限公司一、前言小湾GNSS变形监测项目由监理楼基准站、左岸缆机平台监测站、大坝15个观测站组成监测网，监测数据通过有线、无线传输方式在右岸主控制楼进行数据分析、处理。

每个测站设置一个配电箱，用于安装测站卫星接收机、数据传输设备、数据记录手簿及其供电设备、导轨插座、避雷设备等。

相关工艺引用自GB50303《建筑电气工程施工质量验收规范》。

二、制作准备2.1 设备初检徕卡GMX902/GG接收机、MOXA TCF-142、MOXA IMC-101、MOXA NPort5110等关键设备在收货时均已经过开箱检查，产品铭牌、说明书、原厂合格证书、第三方鉴定证书及安装附件齐全且外观完好、涂层完整。

项目配电箱中涉及的电涌保护器采用国内知名厂商中光生产的ZGKT20T-20、ZGG40-385(2)(TY)，根据YD5098-2001国标要求均是信产部认可的检测部门测试的合格产品。

项目所用18个配电箱（17个通用箱、1个加大箱）均由专业厂家定制生产，全部选用1.5mm304不锈钢板，表面拉丝处理，坚固、美观。

下图为箱体尺寸图（单位：cm）：2.2 设备测试所有进箱设备，包括GEV 160 屏蔽数据线和902电源适配器都进行组装实测，采用单项设备逐一检测，直至所有设备通过测试为止。

前期设备测试工作已于7月10日全部完成，测试地点：重庆。

下图为RS232-光模式测试连接示意图。

测试期间实物照片：测试采用20Hz 卫星信号采集频率对所有设备进行了测试，测试时间为5-15分钟，测试标准：在测试时间内Spider 软件内卫星信号良好并以20Hz频率不断刷新，即表明整套系统工作稳定，测试通过。

测试结果表明所有关键设备及其供电设备性能良好，工作稳定。

2.3耗材准备4#不锈钢长、短螺杆及不锈钢垫片、弹簧垫；红、蓝、黄绿2.5mm2铜线；20cm、30cm尼龙扎带；串口公母头、水晶头、普天网线。

完整版)配电箱安装施工方案第二节施工技术方案九、电气工程四)、配电箱安装施工方案1.工艺流程明装配电箱安装的工艺流程为：划线定位→ 铁架或螺栓固定→ 进出线连接→ 绑扎成束→ 相序校线→ 绝缘测试→ 通电测试→ 结束。

暗装配电箱安装的工艺流程为：箱体稳注固定→ 进出线连接→ 绑扎成束→ 绝缘测试→ 通电测试→ 结束。

2.配电箱安装要求配电箱应安装在安全、干燥、易操作的场所。

配电箱底边距地高度应为1.5m，照明配电板底边距地高度不应小于1.8m。

导线剥削处不应损伤线芯或线芯过长，导线压头应牢固可靠。

如多股导线与端子排连接时，应加装压线端子(鼻子)，然后一起烫锡，再压按在端子排上。

如与压线孔连接时，应把多股导烫锡后穿孔用顶丝压接，注意不得减少导线股数。

导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套，一孔只穿一组线。

配电箱内装设的螺旋熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺丝的端子上。

垂直安装的电器均应上端接电源，下端接负荷。

横向安装的电器应左端接电源，右端接负荷。

进出导线应按从左到右排列为L1（黄色）、L2（绿色）、L3（红色）、蓝色为N线、黄绿为PE线。

配电箱内盘面闸具位置应与支路相对应，其下面应装设卡片框，标明回路名称。

配电箱盘面上安装的各种刀闸及自动开关等，当处于断路状态时，刀片可动部分均不应带电（特殊情况除外）。

配电箱上电具、仪表应牢固平正整洁，间距均匀，铜端子无松动，启闭灵活，零部件齐全。

其排列间距应符合下表的要求：间距。

| 仪表侧面之间或侧面与盘面 | 仪表顶面或出线孔与盘边 | 闸具侧面之间或侧面与盘边 | 上下出线之间 |最小尺寸(mm) | 60以上。

| 50以上。

| 30以上。

| 隔有卡片框：40以上；为隔卡片框：20以上 |配电箱内应分别设置零线(N)和保护地线(PE线)汇流排，各支路零线和保护地线应在汇流排上连接，不得绞接，并应有编号。

配电箱内的接地应牢固良好。
