初中物理知识点专项专题24 应用欧姆定律分析电路故障(解析版)

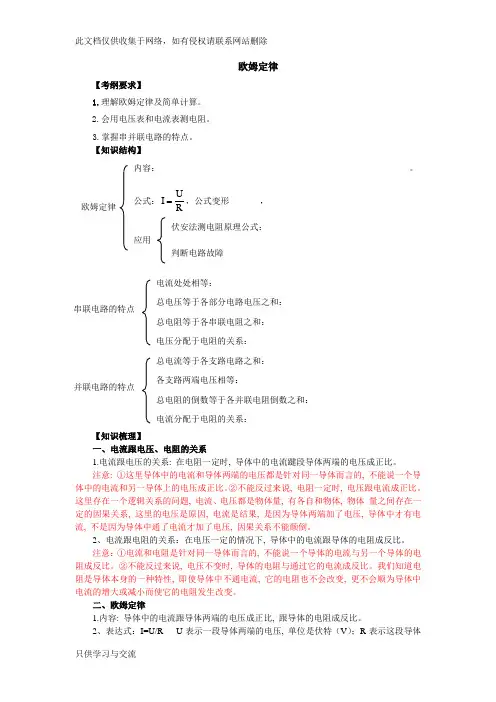

欧姆定律【考纲要求】1.理解欧姆定律及简单计算。

2.会用电压表和电流表测电阻。

3.掌握串并联电路的特点。

【知识结构】【知识梳理】一、电流跟电压、电阻的关系1.电流跟电压的关系: 在电阻一定时, 导体中的电流踺段导体两端的电压成正比。

注意: ①这里导体中的电流和导体两端的电压都是针对同一导体而言的, 不能说一个导体中的电流和另一导体上的电压成正比。

②不能反过来说, 电阻一定时, 电压跟电流成正比。

这里存在一个逻辑关系的问题, 电流、电压都是物体量, 有各自和物体, 物体 量之间存在一定的因果关系, 这里的电压是原因, 电流是结果, 是因为导体两端加了电压, 导体中才有电流, 不是因为导体中通了电流才加了电压, 因果关系不能颠倒。

2、电流跟电阻的关系：在电压一定的情况下, 导体中的电流跟导体的电阻成反比。

注意：①电流和电阻是针对同一导体而言的, 不能说一个导体的电流与另一个导体的电阻成反比。

②不能反过来说, 电压不变时, 导体的电阻与通过它的电流成反比。

我们知道电阻是导体本身的一种特性, 即使导体中不通电流, 它的电阻也不会改变, 更不会顺为导体中电流的增大或减小而使它的电阻发生改变。

二、欧姆定律1.内容: 导体中的电流跟导体两端的电压成正比, 跟导体的电阻成反比。

2、表达式：I=U/R U 表示一段导体两端的电压, 单位是伏特（V ）；R 表示这段导体串联电路的特点电流处处相等：_______________总电压等于各部分电路电压之和：_______________ 总电阻等于各串联电阻之和：_______________电压分配于电阻的关系：_______________ 并联电路的特点总电流等于各支路电路之和：_______________各支路两端电压相等：_______________ 总电阻的倒数等于各并联电阻倒数之和：_______________电流分配于电阻的关系：_______________ 欧姆定律内容：_________________________________________________________。

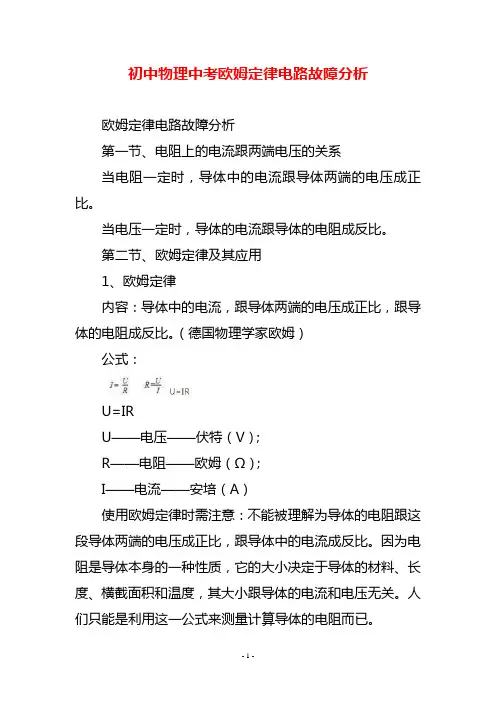

初中物理中考欧姆定律电路故障分析欧姆定律电路故障分析第一节、电阻上的电流跟两端电压的关系当电阻一定时，导体中的电流跟导体两端的电压成正比。

当电压一定时，导体的电流跟导体的电阻成反比。

第二节、欧姆定律及其应用1、欧姆定律内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

（德国物理学家欧姆）公式：U=IRU——电压——伏特（V）；R——电阻——欧姆（Ω）；I——电流——安培（A）使用欧姆定律时需注意：不能被理解为导体的电阻跟这段导体两端的电压成正比，跟导体中的电流成反比。

因为电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度，其大小跟导体的电流和电压无关。

人们只能是利用这一公式来测量计算导体的电阻而已。

2、电阻的串联和并联电路规律的比较注意：电路（串联、并联）中某个电阻阻值增大，则总电阻随着增大；某个电阻阻值减小，则总电阻随着减小例题解析习题一：如图，灯L1与L2是两只相同的小灯泡，当开关S闭合时，灯L1发光，而L2不发光，则产生故障的原因可能是（）A．灯L1的灯丝断了B．灯L2的灯丝断了C．灯L1被短路了D．灯L2被短路了串联电路中，电流只有一条路径；故障包括短路和断路，断路时，电路中没有电流，所用用电器都不能工作；短路时，电路中有电流通过，被短路的用电器不能工作．【解析】D因为灯泡L1和L2串联连接，并且只有L1发光，说明电路中有电流通过，因此不是断路故障，即L2被短路．习题二：某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（）A．若电流表无示数，电压表有示数，则R1可能短路B．若电流表无示数，电压表无示数，则R2可能断路C．若电流表有示数，电压表有示数，则R1可能断路D．若电流表有示数，电压表无示数，则R2可能短路答案：D【解析】A、说法错误，若电流表无示数，电压表有示数，应R2断路．B、说法错误，若电流表无示数，电压表无示数，应R1断路C、说法错误，若电流表有示数，电压表有示数，则R1短路D、说法正确，若电流表有示数，电压表无示数，则R2短路．习题三：如图甲所示，开关闭合时，电压表V的读数是3V，电压表V1的读数也是3V，则电路故障是．如图乙所示，电路连接好后，闭合开关，发现电压表V1有示数，电压表V2没有示数，电流表A也没有示数，则电路故障是（1）由甲图可见，L1和L2串联，电压表V1测量L1两端的电压；电压表V2测量串联电路两端的电压，电压表有示数，说明电压表与电源连接的部分电路无开路，与电压表并联的部分无短路；（2）图乙中电压表V1有示数，说明电压表V1的正负接线柱与电源正负极之间连接是连通的；电流表无示数说明是某处断路或电流表短路，电压表V2没有示数，说明与电压表并联的部分短路或电压表与电源连接的部分电路开路，综合分析进行判断．【解析】（1）甲图中两灯串联，电压表V1测量L1两端的电压；电压表V2测量串联电路两端的电压，并且V1、V2示数相等都为3V；说明L2两端没有电压，因此电路故障可能为L2短路．（2）图乙中闭合开关，电流表A与电压表V2的示数为零，说明与他们串联的电路是断路状态，但不可能是滑动变阻器断路（如果滑动变阻器断路，电压表V2有示数）；电压表V1有示数，说明与V1串联的电路是通路，所以电路故障为电阻R1开路．故答案为：L2短路；R1开路．习题四：如图所示的电路中，闭合开关S，发光灯L不亮，电压表有示数．不考虑灯L和电阻R同时出现故障的情况：（1）该电路中存在的故障可能是______或______．（2）为进一步确定故障，小华同学将一个电流表正确串联在该电路中，闭合开关S，观察电流表的示数情况：若电流表有示数，说明故障是______；若电流表无示数，说明故障是______．（1）灯L不亮，说明灯被短路或电路某处有断路；（2）电压表有示数，电压表的正负接线柱到电源正负极的连接是连通的，与电压表并联的部分内部可能出现断路．【解析】（1）闭合开关S后小灯泡不发光，原因有二：一是电灯被短路，灯不亮，电压表测量电阻R两端的电压，有示数；二是，电阻R断路，电路中无电流，但电压表的正负接线柱到电源正负极的连接是连通的，电压表有示数；（2）将一个电流表正确串联在该电路中，若电流表有示数，说明故障是灯L短路；若电流表无示数，说明故障是电阻R断路．故答案为：（1）灯L短路；电阻R断路；（2）灯L短路；电阻R断路．。

2024年中考物理专题复习—欧姆定律动态电路的类型及分析【要点解析】一、滑变型动态分析解题思路：①分清串/并联；②分析电表测量对象；③找到滑动变阻器R变化；④由分压分流特点判断电表变化。

1.串联技巧：串联分压，阻大压大电源电压U不变，滑片P向右滑，各电表示数怎么变？①定串并：串联②看电表：A测电流，V1测U定，V2测U滑③从R滑入手分析变化：a.滑片右移→R滑变大→R总变大b.电流：A示数变小UIR↓=↑总总U定↓=I↓Rc.电压：V1示数变小V2示数变大U滑↑=U－U定↓④比值变化：经典模型2.并联电源电压U 不变，滑片P 向右滑，各电表示数怎么变？①定串并：并联②看电表：A 1测I 滑，A 2测I 定，A 测I 总，V 测U 电源③从R 滑入手分析变化：a.滑片右移→R 滑变大b.电流：A 1示数变小U I R ↓=↑滑I 总↓=I 滑↓+I 定A 2示数不变并联电路各支路互不影响，I 定不变A 示数变小油面下降→浮子下降→指针上滑R 接入电路中电阻变大→A 示数变小身高变高→滑片上移→R ′变小R ′的电压变小→R 的电压变大→V 示数变大c.电压：V 示数不变④比值变化：二、多开关型动态电路1.串联S 由断开到闭合，各电表示数如何变化？○V 不变U 总→U 总○A 变大L U UI I R R R'=→=+总总2.并联○V 不变测电源电压，不变○A 变大多了一条支路，电流变大A 1示数不变各支路互不影响A 2示数变大无示数→有示数【典例引领】1.闭合开关S 后，当滑动变阻器的滑片向右移动时：①定串并：R 1、R 2并联②看电表：A 1测R 1电流，A 2测R 2电流，A 测总电流，V 测电源电压③从R 滑入手分析变化：滑片右移→R 滑变大→R 总变大①电压表V 的示数不变；（V 测电源电压，定值，不变）②电流表A 2的示数变小；（R 2↑，U 不变，I 2↓）③电流表A 1的示数不变；（各支路互不影响，I 1不变）④电流表A 的示数变小；【I （↓）=I 1（不变）+I 2（↓）】⑤电压表V 的示数与电流表A 的示数的比值变大；（比值为电路总电阻，变大）⑥电压表V 的示数与电流表A 1的示数的比值不变；（比值为R 1，不变）⑦电压表V 的示数与电流表A 2的示数的比值变大；（比值为R 2，变大）⑧电流表A 1与电流表A 的示数的比值变大；（A 1不变，A 变小）⑨电压表V 的与电流表A 的示数的乘积变小；（V 不变，A 变小）⑩电流表A 2与电流表A 1的示数的比值变小。

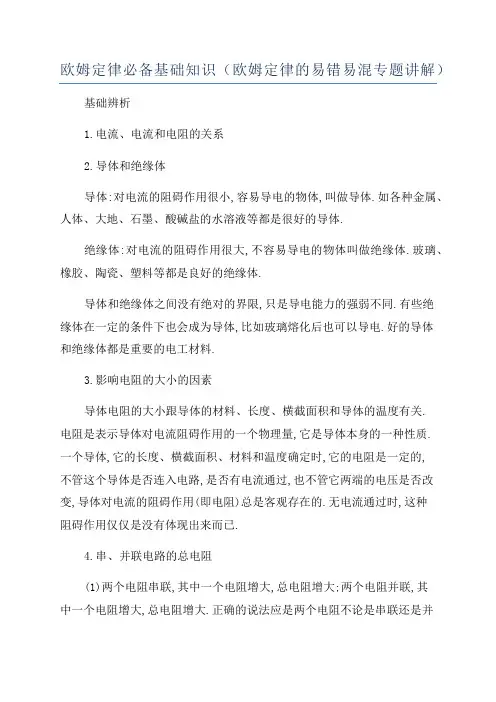

欧姆定律必备基础知识（欧姆定律的易错易混专题讲解）基础辨析1.电流、电流和电阻的关系2.导体和绝缘体导体:对电流的阻碍作用很小,容易导电的物体,叫做导体.如各种金属、人体、大地、石墨、酸碱盐的水溶液等都是很好的导体.绝缘体:对电流的阻碍作用很大,不容易导电的物体叫做绝缘体.玻璃、橡胶、陶瓷、塑料等都是良好的绝缘体.导体和绝缘体之间没有绝对的界限,只是导电能力的强弱不同.有些绝缘体在一定的条件下也会成为导体,比如玻璃熔化后也可以导电.好的导体和绝缘体都是重要的电工材料.3.影响电阻的大小的因素导体电阻的大小跟导体的材料、长度、横截面积和导体的温度有关.电阻是表示导体对电流阻碍作用的一个物理量,它是导体本身的一种性质.一个导体,它的长度、横截面积、材料和温度确定时,它的电阻是一定的,不管这个导体是否连入电路,是否有电流通过,也不管它两端的电压是否改变,导体对电流的阻碍作用(即电阻)总是客观存在的.无电流通过时,这种阻碍作用仅仅是没有体现出来而已.4.串、并联电路的总电阻(1)两个电阻串联,其中一个电阻增大,总电阻增大;两个电阻并联,其中一个电阻增大,总电阻增大.正确的说法应是两个电阻不论是串联还是并联,其中一个电阻增大,总电阻都增大.两个电阻串联,由公式R=R1R2易知总电阻增大;两个电阻并联,由公式当R1增大时,减小,分母减小,分数值R增大;同理当R2增大时,R也增大.(2)“几个电阻并联起来,总电阻比任何一个电阻都小”和“几个电阻并联,其中一个电阻增大,总电阻增大”.前者指电阻并联得越多,总电阻就越小;后者指并联起来的电阻,若其中一个电阻增大,总电阻增大.名师点拨一、“伏安法”测电阻实验中常见故障的排除法：伏安法测电阻的原理如下图所示.故障一:闭合开关,灯泡不亮,示数是零,电压表示数很大.分析原因:电压表直接接在了电源两极上,小灯泡开路.排除方法:更换好的小灯泡或检查灯泡与底座是否接触良好.故障二:闭合开关后发现小灯泡不亮,都没有示数.分析原因:电路中除小灯泡外的处接触不良或同时小灯泡的灯丝断了.排除方法:将连接各个电路元件的接线处重新连接,若同时小灯泡的灯丝断了则更换好的小灯泡.故障三:闭合开关S,发现小灯泡不亮,同时电流表和电压表有示数,但非常小.分析原因:电流表和电压表有示数说明电路是通路,小灯泡不亮,是因为加在小灯泡两端的电压太小,导致通过小灯泡的电流太小而不亮,可能是电源电压太低或滑动变阻器接入电路中的阻值过大.排除方法:可以适当提高电源电压或将滑动变阻器接入电路中的阻值调小.故障四:闭合开关S后,小灯泡亮,发现电流表和电压表的指针向左偏转.分析原因:指针向左偏转说明电流表和电压表的正负接线柱接反了.排除方法:将电流表和电压表的正负接线柱对调即可.故障五:连接好实验电路后,闭合开关并移动滑动变阻器的滑片,发现小灯泡变亮,电流表示数变大时,电压表示数反而变小;小灯泡变暗,电流表示数变小时,电压表示数反而变大.分析原因:电路是通路,但是小灯泡变亮,电流表示数变大时,电压表示数反而变小,是由于电压表并联在滑动变阻器两端.排除方法:只要将电压表改接到小灯泡的两端即可.故障六:将实验电路连接好后,闭合开关S,发现小灯泡特别亮,并且无论怎样移动变阻器滑片,灯泡亮度不变.分析原因:滑动变阻器接线有误.排除方法:将滑动变阻器一个接线柱接法纠正即可.二、解析“欧姆定律”:欧姆定律是电学中的基本定律和核心内容,是贯穿整个电学的主线,下面我们从以下几个方面进行深入分析.1.要理解欧姆定律的内容(1)欧姆定律中的关于成正比、成反比的结论是有条件的.如果说导体中的电流与导体两端的电压成正比,条件就是对于同一个电阻,也就是说在电阻不变的情况下;如果说导体中的电流与导体的电阻成反比,条件就是导体两端的电压不变.(2)注意顺序,不能反过来说,电阻一定时,电压跟电流成正比.这里存在一个逻辑关系,电压是原因,电流是结果.是因为导体两端加了电压,导体中才有电流,不是因为导体中通了电流才有了电压,因果关系不能颠倒.同样也不能说导体的电阻与通过它的电流成反比.我们知道,电阻是导体本身的一种性质,即使导体中不通电流,它的电阻也不会改变,更不会因为导体中电流的增大或减小而使它的电阻发生改变.2.要知道欧姆定律的公式和单位欧姆定律的表达式可变形为U=IR和但这三个式子是有区别的.是欧姆定律的表达式,它反映了通过导体的电流的大小跟导体两端所加的电压这个外部原因和导体本身的电阻这个内部原因之间的因果关系.(2)U=IR,当电流一定时,导体两端的电压跟它的电阻成正比.不能说成导体的电阻一定时导体两端的电压与通过的电流成正比,因为电压是形成电流的原因.电压的大小由电源决定,跟I、R无关,此式在计算比值时成立,不存在任何物理意义.此公式也是一个量变式,不存在任何物理意义.不能误认为导体的电阻跟导体两端的电压成正比,跟导体中的电流成反比.公式中的I、U、R都要用国际单位,即电流的单位为安培,符号A;电压的单位为伏特,符号V;电阻的单位为欧姆,符号Ω,且有3.要明白定律的适用范围(1)定律只适用于金属导电和液体导电,对于气体、半导体导电一般不适用.(2)定律只适用于纯电阻电路.如:电路中只接有电阻器、电热器、白炽灯等用电器的电路.对于非纯电阻电路,如:电动机电路、日光灯电路等,则不能直接应用.4.要理解欧姆定律的注意事项(1)物理量的同一性.叙述欧姆定律时,在两个“跟”字后面都强调了“这段导体”四个字,它是指对电路中同一导体或同一电路而言.所以在运用欧姆定律等进行计算时,必须注意同一性,即I、R、U必须是同一导体或同一段电路中的物理量.在表示I、U、R时,注意脚标的一一对应.(2)物理量的同时性.由于电路的连接方式发生改变,开关的断开或闭合,或滑动变阻器滑片的左右移动都可能使电路中总电阻发生变化,从而可能引起电路中电流和各部分电阻两端的电压发生变化.因此,必须注意在同一时刻、同一过程中的电压、电阻与电流的相互对应,不可将前后过程的I、R、U随意混用.提分策略【趋势总览】从近三年的各地中考来看,对本部分的考查呈现如下趋势:1.欧姆定律是电学部分的重要知识点,是一套中考题中的必考知识,融电流、电压和电阻等问题于一体,综合考查电学部分的基础知识,题型多样.2.主要考查知识点有滑动变阻器的使用、欧姆定律的应用,实验题包括探究影响电阻大小的因素,探究电流与电压、电阻的关系以及伏安法测电阻.3.利用一只电压表(或一只电流表、或在电表其中一量程损坏的情况下)测量电阻的考题越来越多,是近几年中考的热点.【锦囊妙计】1.正确使用滑动变阻器(1)要了解所使用滑动变阻器的阻值范围和允许通过的最大电流,如一个变阻器标有“20Ω2A”字样,表示此滑动变阻器的最大阻值是20Ω,允许通过的最大电流是2A,使用时要根据需要对滑动变阻器进行选择,不能使电流超过滑动变阻器允许通过的最大电流值.(2)将滑动变阻器连入电路时应采用“一上一下”的接法,才能起到改变电路中电阻的目的.若同时使用上面两个接线柱,则滑动变阻器连入电路的阻值为零,同时只使用下面两个接线柱,滑动变阻器连入电路的阻值最大.(3)滑动变阻器要与被控电路串联;为了保护电路,闭合开关前,应将滑片滑至连入电路的阻值最大的位置.2.理解欧姆定律(1)正确理解的物理意义.导体中电流的大小取决于该导体两端电压与导体的电阻,跟导体两端的电压成正比,跟导体的电阻成反比.电压是产生电流的原因,导体两端没有电压,无论电阻多大,导体中也没有电流.(2)变形公式U=IR和的意义.U=IR是电压的计算公式,已知导体的电阻R和通过导体的电流I时,就可以计算出导体两端的电压U.表示,导体的电阻等于该导体两端的电压与通过该导体电流的比值.但不能理解为“导体的电阻跟导体两端的电压成正比,跟导体中的电流成反比”,因为导体的电阻是导体本身的一种属性,只与导体的材料、长度、横截面积等因素有关,与导体两端的电压和通过的电流无关.(3)理解I、U、R的同一性和同时性.欧姆定律的公式及其变形公式中的三个量:I、U、R,这三个量必须是针对同一导体或同一段电路(同一性)在同一时刻(同时性)的电流、电压和电阻.如果三个量中,有的量变化了,一定要分清变化前和变化后,再应用欧姆定律.(4)根据欧姆定律和串、并联电路特点按照下列思路分析解题:①在分析电路的特点时,若无特殊说明,电源电压不变,导体或用电器的电阻不变,导线和电流表的电阻为零,电压表视为开路;②认真审题,分析电路的连接方式(串联或并联),必要时作出等效电路图,分析各已知量和未知量之间的关系,挖掘题中的隐含条件等;③运用欧姆定律和串、并联电路的特点等规律求解.3.串联分压与并联分流5.几种电表测电阻的方法如果只有一只电压表(或电流表),允许选用一些其他器材,如何利用伏安法间接测量出未知电阻？(1)如果仅有一只电压表,需要一只已知阻值的定值电阻或滑动变阻器.可根据串联电路中电流处处相等的特点,将已知阻值的定值电阻与待测电阻串联在电路中.专项训练一、选择题1.如左下图所示是小明设计的一个简易电子身高测量仪的原理图.以下说法中正确的是().A.电路中的R是没有作用的B.身高表相当于一个电压表C.当被测者越高时,身高表示数越小D.当被测者越高时,身高表示数越大2.如右上图所示的电路中,电源两端的电压保持不变,电阻R2与R3的阻值均为10Ω.闭合开关S,电流表A1和A2的示数之比为3∶2.若把电流表A1和A2分别换成电压表V1和V2后,电压表V1的示数为U1,电压表V2的示数为U2.则下列选项正确的是().A.U1∶U2=3∶4B.R1=5ΩC.R1=20ΩD.U1∶U2=3∶23.如左下图的电路中,灯L标有“3V 1.5W”、滑动变阻器R上标有“50Ω1A”的字样,电压表量程为0~3V,电流表的量程为0~0.6A,电源电压恒为4.5V.为了保证电路中各元件安全工作,下列说法正确的是(设灯丝的电阻保持不变)().A.通过电路中的最大电流为0.6AB.通过电路中的最小电流为0.25AC.变阻器允许接入电路的最小阻值为4ΩD.变阻器允许接入电路的最大阻值为10Ω4.将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如右上图所示电路.光敏电阻的阻值随光照强度的增大而减小.闭合开关,逐渐增大光敏电阻的光照强度,观察电表示数的变化情况应该是().A.A表和V表示数均变小B.A表示数变小,V表示数变大C.A表示数变大,V表示数变小D.A表和V表示数均变大二、填空题5.如左下图所示,电源电压保持不变,当开关S接a时,电流表A2上的示数与A1上的示数之比为5∶3,当开关S接b时,电流表A2上的示数与A1上的示数之比为3∶2,则电阻R2与R3阻值之比为_____6.如右上图所示,电路中R1的阻值为6Ω,闭合开关S,电流表A1的示数为1.2A,电流表A2的示数为0.3A.则R2的阻值是_____Ω.7.“高晓松酒驾案”后,充分说明:驾车既害自己,也害他人,各地公安交警利用酒精测试仪对驾驶员是否酒驾进行严格检查.如图是它的原理图,图中酒精传感器的电阻Rm的倒数与酒精气体的浓度成正比.使用前要通过调节变阻器R0对酒精测试仪进行调零,即让图中A的示数回到其中一较小值,此时变阻器R0的滑片应向_____(填“右”或“左”)边滑动,调好零后对驾驶员进行测试,当驾驶员吹出的气体酒精浓度增大时,A的示数______(填“变大”“变小”或“不变”).除了用A表反映酒精气体的浓度外,V1、V2两表中酒精气体的浓度增大,示数也要变大的表是______,此测试仪的电池长久使用导致电压降低时会被误认为是驾驶员吹出气体的酒精浓度______(填“升高”或“降低”).三、实验与简答题8.用图甲所示的电路探究“电压一定时,通过导体的电流与电阻的关系”,已知电源电压恒为4V,实验用到的定值电阻R分别是5Ω、10Ω、15Ω、20Ω、25Ω.(1)根据电路图甲,将乙图中实物电路连接完整(导线不能交叉).(2)闭合开关前,将滑动变阻器滑片移至_____(填“A”或“B”)端.将5Ω的电阻接入电路,闭合开关,调节滑动变阻器的滑片,直到电压表示数为2.5V,记下电流表示数.(3)换用不同的电阻,调节滑动变阻器的滑片,使电压表示数为____V,记下电流表的示数.(4)经多次实验,得到如图丙所示的电流I随电阻R变化的图像,由图像可得出:电压一定时,______.(5)为了让提供的电阻都能用到,滑动变阻器的最大阻值应不小于______Ω.9.小明用图甲所示的电路探究“电阻上的电流跟两端电压的关系”,图乙是小明未完成连接的实验电路.(1)电压表应选择_____的量程;现要求滑动变阻器滑片向左移动时,电流表示数增大.请你按照对电压表量程的选择和对滑动变阻器连接的要求,用笔画线代替导线,完成图乙中实验电路的连接.(2)小明按要求正确连接电路后,闭合开关,发现电压表指针偏转到满刻度的位置.其原因可能是_________.(写出一个)(3)小明在实验中通过调节滑动变阻器滑片,测出通过电阻R的不同电流和对应的电压值,如下表所示.①根据表中数据在图丙中画出电阻R的U-I关系图像.②小明在实验中所用电阻R的阻值为____Ω.四、计算题10.在图甲所示的电路中,电源电压保持6V不变,R1的阻值为10Ω.闭合电键S,电压表的示数如图乙所示.(1)求通过电阻R1的电流;(2)求电阻R2的阻值;(3)现有阻值分别为2Ω、10Ω、50Ω、100Ω的四个定值电阻,请选择其中一个定值电阻替换电路中的电阻R2,要求:电压表选择合适的量程后,闭合开关S,能使电压表指针偏离到图乙所示电压的一半.请判断:所提供的四个定值电阻是否符合要求,若有符合,请具体说明是______电阻,并指出电压表所选用的量程;若不符合,请说明理由.参考答案,。

初三物理欧姆定律一、考点、热点回顾（一）知识框架R一定时，I与U成正比探究电流跟电压、电阻的关系U一定时，I与U成反比内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比①公式中的I、U和R必须是在同一段电路中公式：（变形式，）②I、U和R中已知任意的两个量就可求另一个量③计算时单位要统一。

成立条件：I、U、R是对应同一个导体或同一部分电路上的物理量原理：伏安法测电阻电路图：应用实验步骤：串联电路：R=R1+R2+R3+……+R n串、并联电路的电阻并联电路： = = …… =欧姆定律的规律：①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。

（R=U/I）②当电压不变时，电阻越大，则通过的电流就越小。

（I=U/R）③当电流一定时，电阻越大，则电阻两端的电压就越大。

（U=IR）人体的安全电压≤36V安全用电不能用湿手触摸用电器注意防雷（二）探究电阻上的电流跟两端电压的关系1、电流与电压的关系实验目的研究电路中的电流与电路两端的电压的关系实实验器材电源、开关、导线、电流表、电压表、定值电阻、滑动变阻器实验步骤①按照电路图连接实物图②闭合开关后，调节滑动变阻器滑片，使定值电阻两端的电压成整倍数变化 ③根据电压表和电流表的示数，读出每次定值电阻两端的电压值与通过定值电阻的电流值，并记录在表格中验电路图分析论证在电阻不变的情况下，通过电阻的电流与电阻两端的电压有关，电流随电压的增大而增大，成正比关系。

图2、电流与电阻的关系实验目的 研究电路中的电流与电阻的关系实验电路图实验器材 电源、开关、导线、电流表、电压表、n 个阻值不同的定值电阻、滑动变阻器实验步骤①按照电路图连接实物图②闭合开关后，换不同的定值电阻，使电阻成整倍变化 ③调节滑动变阻器滑片，保持定值电阻的两端电压不变 ④把对应着不同阻值的电流值记录在表格中分析论证电流和电阻有关,当电阻两端的电压一定时，电流随电阻的增大而减小，即电流与电阻成反比。

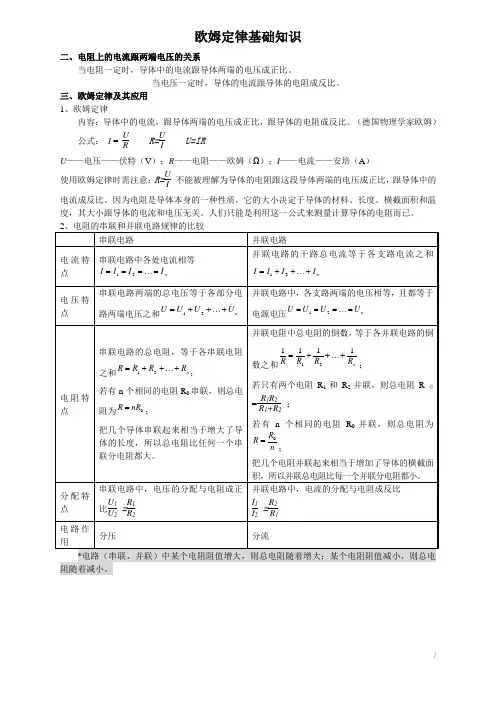

欧姆定律基础知识二、电阻上的电流跟两端电压的关系当电阻一定时，导体中的电流跟导体两端的电压成正比。

当电压一定时，导体的电流跟导体的电阻成反比。

三、欧姆定律及其应用1、欧姆定律内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

（德国物理学家欧姆）公式：I = URR=UIU=IRU——电压——伏特（V）；R——电阻——欧姆（Ω）；I——电流——安培（A）使用欧姆定律时需注意：R=UI不能被理解为导体的电阻跟这段导体两端的电压成正比，跟导体中的电流成反比。

因为电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度，其大小跟导体的电流和电压无关。

人们只能是利用这一公式来测量计算导体的电阻而已。

2、电阻的串联和并联电路规律的比较串联电路并联电路电流特点串联电路中各处电流相等nIIII=⋯===21并联电路的干路总电流等于各支路电流之和nIIII+⋯++=21电压特点串联电路两端的总电压等于各部分电路两端电压之和nUUUU+⋯++=21并联电路中，各支路两端的电压相等，且都等于电源电压nUUUU=⋯===21电阻特点串联电路的总电阻，等于各串联电阻之和n RRRR+⋯++=21；若有n个相同的电阻R0串联，则总电阻为0nRR=；把几个导体串联起来相当于增大了导体的长度，所以总电阻比任何一个串联分电阻都大。

并联电阻中总电阻的倒数，等于各并联电路的倒数之和n RRRR111121+⋯++=；若只有两个电阻R1和R2并联，则总电阻R总=R1R2R1+R2；若有n个相同的电阻R0并联，则总电阻为nRR0=；把几个电阻并联起来相当于增加了导体的横截面积，所以并联总电阻比每一个并联分电阻都小。

分配特点串联电路中，电压的分配与电阻成正比U1U2=R1R2并联电路中，电流的分配与电阻成反比I1I2=R2R1电路作用分压分流*电路（串联、并联）中某个电阻阻值增大，则总电阻随着增大；某个电阻阻值减小，则总电阻随着减小。

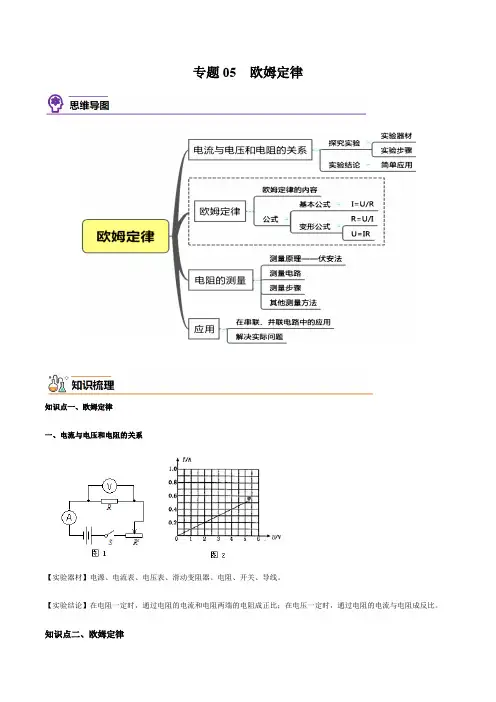

专题05 欧姆定律知识点一、欧姆定律一、电流与电压和电阻的关系【实验器材】电源、电流表、电压表、滑动变阻器、电阻、开关、导线。

【实验结论】在电阻一定时，通过电阻的电流和电阻两端的电阻成正比；在电压一定时，通过电阻的电流与电阻成反比。

知识点二、欧姆定律1．内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。

2．公式：R U I =（这是基本公式）。

变形公式：I U R =，U=IR （只能用于计算，不能用于解释三者之间的关系）。

3．适用范围：（1）欧姆定律适用于从电源正极到负极之间的整个电路或其中某一部分电路，并且是纯电阻电路。

（2）定律中“导体”中的电流I ，“两端”的电压U 及“导体”的电阻R ，是对同一和导体或同一段电路而言，三者要一一对应。

在解题中，习惯上把同一个导体的各个物理量符号的下角标用同一数字表示，表示R 1、U 1、I 1等。

知识点三：电阻的测量1．实验原理：由欧姆定律R U I =可知IU R =，用电压表测出导体两端的电压U ，用电流表测出导体中的电流I ，就可以求出电阻R 。

这种测量方法叫做伏安法。

2．实验电路图：测量电阻和“电流与电压和电阻的关系”（图1）所用的电路图相似。

3．实验器材：电源、开关、导线、滑动变阻器、待测电阻、电流表、电压表。

4．实验步骤：（1）根据电路图连接实物。

将滑动变阻器滑片移到阻值最大处后闭合开关。

（2）改变待测电阻两端的电压，分别记录三组对应的电压值个电流值。

根据每组数据，求出电阻，最后求出电阻得平均值（减少误差），作为被测电阻的阻值。

5．注意事项：（1）电压表、电流表的量程选择要适当，一般以电表指针偏转到过半为宜。

可用试触和估算电压、电流最大值的方法，选择合适量程。

（2）滑动变阻器在电路中，一起到改变待测电阻两端电压和通过待测电阻电流的作用，二起到保护电路的作用。

（3）如果测小灯泡的电阻，不能采用“求平均数”的方法处理数据，因为小灯泡的电阻随温度的变化而变化。

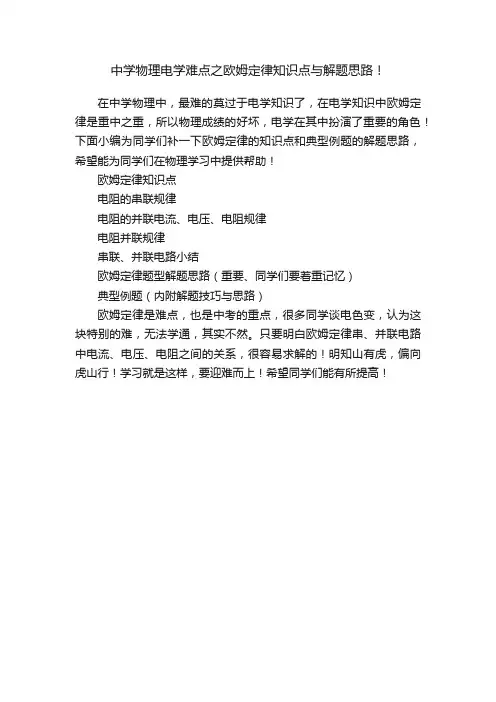

中学物理电学难点之欧姆定律知识点与解题思路！
在中学物理中，最难的莫过于电学知识了，在电学知识中欧姆定律是重中之重，所以物理成绩的好坏，电学在其中扮演了重要的角色！下面小编为同学们补一下欧姆定律的知识点和典型例题的解题思路，希望能为同学们在物理学习中提供帮助！
欧姆定律知识点
电阻的串联规律
电阻的并联电流、电压、电阻规律
电阻并联规律
串联、并联电路小结
欧姆定律题型解题思路（重要、同学们要着重记忆）
典型例题（内附解题技巧与思路）
欧姆定律是难点，也是中考的重点，很多同学谈电色变，认为这块特别的难，无法学通，其实不然。

只要明白欧姆定律串、并联电路中电流、电压、电阻之间的关系，很容易求解的！明知山有虎，偏向虎山行！学习就是这样，要迎难而上！希望同学们能有所提高！。

中考物理电路和欧姆定律知识点总结电路是物理学中的重要内容之一，而欧姆定律是电路中最基本和最重要的定律之一、在中考物理中，电路和欧姆定律都是常考的知识点。

下面是关于电路和欧姆定律的一些总结。

一、电路基础知识1.电流：电荷在单位时间内通过导体横截面的数量，单位安培（A）。

2.电压：电荷在电路中移动时所受的电势差，单位伏特（V）。

3.电阻：电路中阻碍电流通过的元件，单位欧姆（Ω）。

4.电源：提供电流和电压的装置，例如电池、发电机等。

5.导线：用于连接电路中各个元件的金属线。

6.开关：控制电路中电流的通断的装置。

7.并联电路：电路中元件的两端相连接，电流在元件之间分流。

8.串联电路：电路中元件的两端相连，电流依次通过各个元件。

二、欧姆定律1.定义：在一定温度条件下，电流I通过一个电阻R的电压U正比于电流I。

2.数学表达：U=I×R，其中U表示电压，I表示电流，R表示电阻。

3.使用欧姆定律计算问题时，需要注意单位的转换。

三、电阻的计算1.在串联电路中，总电阻等于各个电阻之和：Rt=R1+R2+R3+...2.在并联电路中，总电阻的倒数等于各个电阻的倒数之和的倒数：1/Rt=1/R1+1/R2+1/R3+...四、电路中的功率和能量1.功率：电器单位时间内消耗或者产生的能量，单位瓦特（W）。

公式：P=U×I，其中P表示功率，U表示电压，I表示电流。

2.能量：电器在工作过程中所消耗的能量，单位焦耳（J）。

公式：E=P×t，其中E表示能量，P表示功率，t表示时间。

五、常见的电路元件1.电阻器：用于控制电流的大小，例如可变电阻器、固定电阻器等。

2.电容器：可以储存电荷的元件，例如电解电容器、陶瓷电容器等。

3.电感器：可以储存磁能的元件，例如线圈、变压器等。

4.二极管：只允许电流在一个方向通过的元件，例如整流二极管等。

5.三极管：可以放大电流或者控制电路开关的元件，例如晶体三极管等。

5.电源：提供电流和电压的装置，例如电池、发电机等。

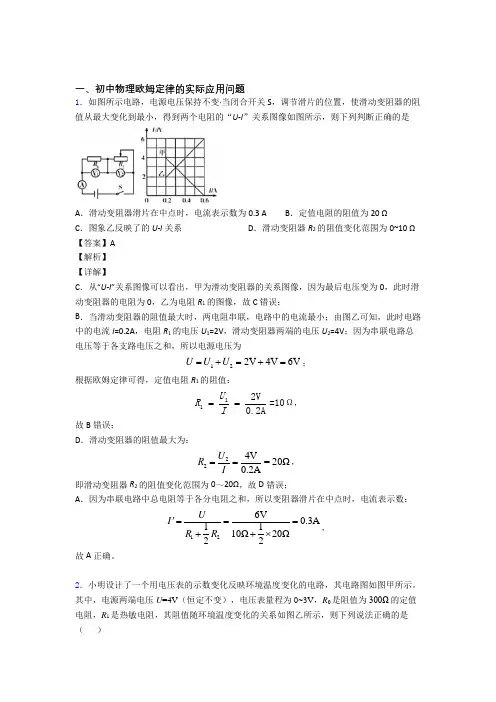

一、初中物理欧姆定律的实际应用问题1．如图所示电路，电源电压保持不变·当闭合开关S ，调节滑片的位置，使滑动变阻器的阻值从最大变化到最小，得到两个电阻的“U-I ”关系图像如图所示，则下列判断正确的是A ．滑动变阻器滑片在中点时，电流表示数为0.3 AB ．定值电阻的阻值为20 ΩC ．图象乙反映了的U-I 关系D ．滑动变阻器R 2的阻值变化范围为0~10 Ω【答案】A【解析】【详解】 C ．从“U-I ”关系图像可以看出，甲为滑动变阻器的关系图像，因为最后电压变为0，此时滑动变阻器的电阻为0，乙为电阻R 1的图像，故C 错误；B ．当滑动变阻器的阻值最大时，两电阻串联，电路中的电流最小；由图乙可知，此时电路中的电流I =0.2A ，电阻R 1的电压U 1=2V ，滑动变阻器两端的电压U 2=4V ；因为串联电路总电压等于各支路电压之和，所以电源电压为122V 4V 6V U U U =+=+=；根据欧姆定律可得，定值电阻R 1的阻值：112V =10Ω0.2AU R I ==， 故B 错误；D ．滑动变阻器的阻值最大为： 224V =20Ω0.2AU R I ==， 即滑动变阻器R 2的阻值变化范围为0～20Ω，故D 错误； A ．因为串联电路中总电阻等于各分电阻之和，所以变阻器滑片在中点时，电流表示数：126V 0.3A 1110Ω20Ω22U I R R '===++⨯， 故A 正确。

2．小明设计了一个用电压表的示数变化反映环境温度变化的电路，其电路图如图甲所示。

其中，电源两端电压U =4V （恒定不变），电压表量程为0~3V ，R 0是阻值为300Ω的定值电阻，R 1是热敏电阻，其阻值随环境温度变化的关系如图乙所示，则下列说法正确的是（ ）A ．R 1的阻值随温度升高而减小B ．环境温度升高时，电路的总功率变小C ．此电路所允许的最高环境温度是80℃D ．当环境温度为40℃时，R 1两端的电压为2V【答案】AC【解析】【详解】 A ．由乙图可知，随温度升高R 1的阻值逐渐降低，故A 正确；B ．由于电源电压不变，当环境温度升高时，R 1的阻值变小，电路总电阻变小，则由2U P R=可知，电路总功率变大，故B 错误； C ．由于温度越高R 1阻值越小，则由串联分压可知，R 0两端电压越大，由于电压表测量R 0两端电压，量程为0~3V ，则电压最大不超过3V ，当电压表为3V 时，对应环境最高温度，此时电路电流为01003V 0.01A 300ΩU I I I R ===== 则此时R 1阻值为 1114V 3V 100Ω0.01AU R I -=== 由乙图得对应最高温度为80℃，故C 正确；D ．当环境温度为40℃时，由乙图得R 1阻值为200Ω，则电路总阻值为500Ω，电路电流为4V 0.008A 500ΩU I R '===总 由于串联，则流过R 1电流为0.008A ，此时R 1两端电压为1110.008A 200Ω=1.6V U I R '''==⨯故D 错误。

人教版九年级物理第十七章欧姆定律-电路故障分析（含答案）电路故障分析串联电路故障分析电路故障分析常结合电路图以选择题的形式进行考查，电路故障主要考查方式是分析串联电路中某个元件断路或是短路，具体方法如下：并联电路故障分析并联电路一般只会出现断路故障（若出现短路，则整个电路被短路，电源会被烧坏），在判断断路时，只要看哪条支路的电流表示数减小（即为零），或者看哪条支路的用电器不工作，那么就是哪条支路所在的用电器断路。

类型一简单电路故障分析题型1 电路故障分析—断路◆方法技巧◆电路中出现无电流的电路故障，一定是因为断路造成，可以用电压表确定断路的位置，电压表有示数则与之并联的电阻断路了。

【例1】如图所示，闭合开关，小灯泡不亮、电流表无示数、电压表有明显的示数。

若电路只有一处故障，则故障可能是（）A.L断路B.R断路C.R短路D.电流表断路【例2】在如图所示的电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮；若用电压表接在b、d间，闭合开关S，电压表有明显示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光。

则故障一定是（）A.灯泡断路B.灯泡短路C.电阻R短路D.电阻R断路题型2 电路故障分析—短路◆方法技巧◆电路中出现电路故障，但表现出有电流的现象，一定是因为短路造成，可以用电压表确定短路的位置，电压表无示数时其并联的电阻短路。

【例3】如图所示电路中，电源电压保持不变，闭合开关S，灯泡L 发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（）A.电阻R断路B.电阻R短路C.灯L断路D.灯L短路【巩固训练】1.如图所示的电路中，当开关S闭合时，发现小灯泡L1、L2都不发光，电流表的示数为零，电压表指针有明显偏转，则电路的故障可能是（）A.L1断路B.L1短路C.L2断路D.L2短路2.如图所示电路，电源电压为3V，当开关S闭合时，却只有一只灯泡发光，且电压表示数为0V。

初中物理电路故障分析知识点归纳总结电路故障是指电路中出现的故障或故障现象，可以是电流过载、短路、开路、电压降低等，这些故障会导致电路无法正常工作。

在初中物理学习中，我们需要掌握以下几个方面的知识点来进行电路故障的分析和解决。

1.电路基本元件的作用和特点：了解电源、电阻、电容、电感等基本电路元件的作用和特点，包括电流的通过、电压的造成、电能的耗散等。

只有了解了这些基本元件的特点，才能更好地排查故障。

2.串、并联电路的特点和计算方法：掌握串、并联电路的基本特点和计算方法，了解串联电路中总电阻的计算方法和并联电路中总电流的计算方法。

这样可以通过测量电流和电阻来判断电路中的故障。

3.欧姆定律和功率公式：了解欧姆定律和功率公式的含义和计算方法，即U=IR和P=UI。

这样，我们可以通过测量电压和电流来计算电阻和功率，进而判断电路中可能存在的故障。

4.电流的串联和并联规律：了解串联电路和并联电路中电流的规律。

在串联电路中，电流是相同的；在并联电路中，电流是分流的。

根据这一规律，可以通过测量电流来判断电路中的故障。

5.开关和电路的使用方法：了解开关的工作原理和使用方法，以及常用电路中的开关连接方式。

通过观察和操作开关，可以找出电路中可能存在的故障点。

6.电路中电流和电压的分布规律：了解电路中电流和电压的分布规律，如电阻的两端电压和电流成正比，电流通过支路时电压降低等。

通过测量电流和电压的分布情况，可以判断电路中存在的故障。

7.用电表和示波器进行故障排查：掌握用电表和示波器进行电路故障排查的方法。

用电表可以测量电流、电压和电阻等参数，用示波器可以观察电流和电压的波形。

通过合理的使用这些仪器，可以更准确地分析和解决电路故障。

8.常见的电路故障及解决方法：了解常见的电路故障，如开路、短路、电压降低等，以及相应的解决方法。

例如，对于开路故障，可以通过检查接线是否松动或断裂来解决；对于短路故障，可以通过切断电源或更换短路处的元件来解决。

欧姆定律电路故障分析，⼀篇⽂章全搞定！电路故障类型短路：电路被短路部分有电流通过（电流表有⽰数），被短路两点之间没有电压（电压表⽆⽰数）。

断路：电路断路部分没有电流通过（电流表⽆⽰数），断路两点之间有电压。

电路故障分析思路认真审题，判断电路各元件连接⽅式，明确电流表、电压表测量的元件，各开关控制的元件。

根据故障现象分析有⽆电流，得出电路是短路还是断路。

根据电表⽰数变化分析找出故障位置。

常见电路故障总结1、根据现象判断电路故障现象1：⽤电器不⼯作（1）串联电路：如果其他⽤电器均不能⼯作，说明某处发⽣断路；如果其他⽤电器仍在⼯作，说明该⽤电器被短路了。

（2）并联电路：如果所有⽤电器均不⼯作，则⼲路发⽣断路；如果其他⽤电器仍⼯作，则该⽤电器所在⽀路发⽣断路。

现象2：电流表⽰数正常，电压表⽆⽰数（1）分析：“电流表⽰数正常”表明电流表所在的电路为通路，“电压表⽆⽰数”表明⽆电流通过电压表。

（2）故障原因：①电压表损坏；②电压表接触不良；③与电压表并联的⽤电器短路。

现象3：电流表⽆⽰数，电压表有⽰数（1）分析：“电流表⽆⽰数”说明电流很⼩或⼏乎⽆电流通过电流表，“电压表有⽰数”表明电路中有电流通过。

（2）故障原因：①电流表短路；②和电压表并联的⽤电器断路。

现象4：电流表、电压表均⽆⽰数（1）分析：“电流表、电压表均⽆⽰数”表明⽆电流通过两表。

（2）故障原因：①两表同时短路；②⼲路断路导致⽆电流。

利⽤电流表或导线、电压表查找电路故障（1）⽤导线或电流表查找：将导线或电流表依次并联在⽤电器两端，若电路中的其他⽤电器⼯作，则与导线或电流表并联的⽤电器发⽣了断路（不能将导线和电流表并联在电源两端，这样会造成电源短路）。

（2）⽤电压表查找：将电压表依次并联在⽤电器两端，若电压表有⽰数，则与电压表并联处发⽣了断路，与电压表串联的电路是通路；若电压表⽆⽰数，则与电压表并联处发⽣了短路，或与电压表串联的电路存在断路。

测量⼩灯泡电阻实验中常见的故障故障现象电流表有⽰数，电压表⽆⽰数，⼩灯泡⼩灯泡短路不发光⼩灯泡断路电流表⽆⽰数，电压表⽰数接近电源电压，⼩灯泡不发光电流表与电压表互换位置电流表⽆⽰数，电压表⽰数接近电源电压，⼩灯泡不发光滑动变阻器断路电压表和电流表都没有⽰数，⼩灯泡不亮滑动变阻器短路闭合开关，过了⼀段时间，灯泡突然变亮，电流表、电压表⽰数均增⼤滑动变阻器“上上连接”⽆论怎样移动滑⽚，电流表和电压表的⽰数不变，灯泡发光过亮滑动变阻器“下下连接”⽆论怎样移动滑⽚，电流表和电压表的⽰数不变，灯泡发光较暗习题演练1.如图所⽰的电路，闭合开关S，灯L不发光，电流表有⽰数，电压表⽆⽰数，则电路故障可能是（）A.电阻R 被短接B.灯L被短接C.灯L的灯丝断了D.电阻R 的接线柱接触不良【答案】B【解析】题图为电阻R与灯泡L的串联电路，电流表测电路电流，电压表测灯泡L两端的电压, 闭合开关S，电流表有⽰数，说明电路⽆断路现象,⽽灯泡不发光,电压表⽆⽰数，则故障应为灯L被短接，故选B。
