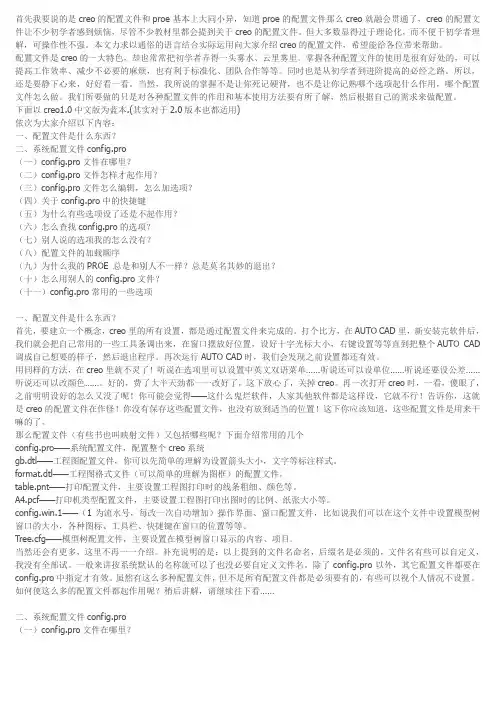

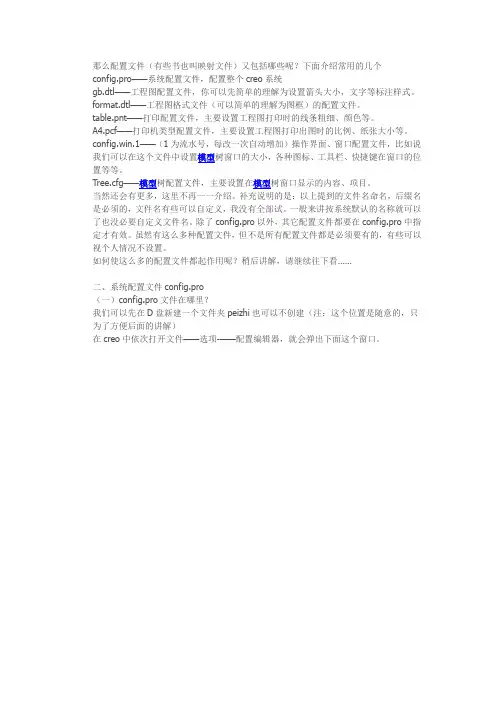

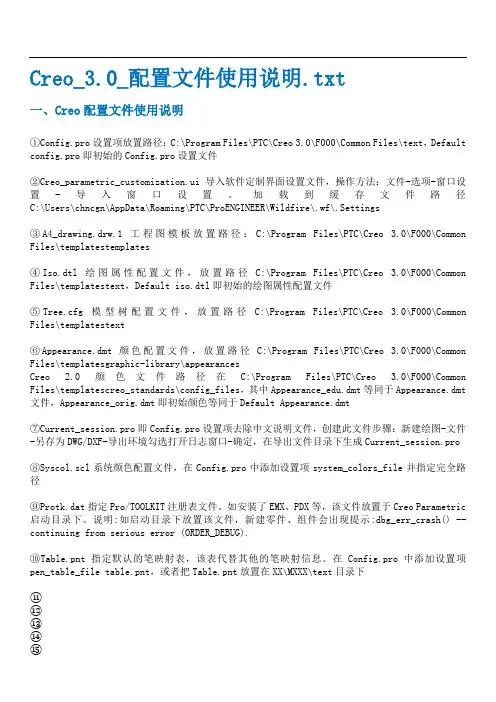

pen_table_file线宽定义文件，指定打印时各几何使用的线宽和颜色等，详细的定义方法我们会在第三步进行讲解。
如果定义了这个选项并且对应的table file存在的话，那么以下的八个定义线宽的config选项将失效。
值如：d:\config\table.pnt以下八项为定义不同的几何的打印线宽，线宽范围是1（最细）到16（最粗）。
pen1_line_weight 可见几何，剖面切线和箭头，基准面等pen2_line_weight尺寸线，导引线，中心线，文本，注释等pen3_line_weight隐藏线，阴影文本pen4_line_weight样条曲线网格pen5_line_weight钣金件颜色图元pen6_line_weight草绘截面图元pen7_line_weight灰色草绘尺寸，切换了的截面pen8_line_weight样条曲面网格实际上通过上面的config选项，已经可以进行基本的打印输出配置了。
如果要求不高，那么后面的两个配置方法您甚至可以不要。
!2010年04月11日版 Lin!此文件的文件名可以是任意的，后缀必须为（.dtl）。
!此文件的项按“类型”分组。
!此文件中注释项中带有“#”项表示采用国标，其国标为版本号中的日期的现行国标。
!红色项应用了现行国标，粉色项为重要项，蓝色项为普通项，绿色项为有疑问项!*************************************drawing_units MM!#设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm 为单位的，先要设置这个选项。
!*************************************!★★★★★★★★★★★★★★★★★★!!These options control text not subject to other options!!这些选项控制与其它选项无关的文本!!★★★★★★★★★★★★★★★★★★!drawing_text_height 3.5!#设置缺省文本的缺省高度h，如注释中的文字，标注中的数值大小。
国标字体高度不应小于3.5。
! !《GB/T 14691-1993 技术制图字体》!!-------------------------------------!text_width_factor 1.0!#设置缺省文本的高度h和宽度的比例，标国的长仿宋体，宽＝h/√2，比例约为0.7，但此项设置对于windows系统自带的仿宋体无效。
!!由于上面default_font采用的是标准长仿宋字体，所以字宽不用再缩，比例为1。
!!《GB/T 14691-1993 技术制图字体》!!-------------------------------------!text_thickness 0.25!#设置缺省文本笔画的宽度，默认值为0。
国标A型字体的笔画宽度d为字高h 的十四分之一；B型字体的笔画宽度d为字高h的十分之一。
!!《GB/T 14691-1993 技术制图字体》!!-------------------------------------!!★★★★★★★★★★★★★★★★★★!!These options control views and their annotations!!这些选项控制视图和它们的注释!!★★★★★★★★★★★★★★★★★★!aux_view_note_format VIEW %viewname-%viewname!定义辅助视图注解的缺省格式。
由“config.pro”文件中的“make_proj_view_notes”控制是否显示。
!!-------------------------------------!broken_view_offset 3.0!设置破断视图两破断线之间的距离。
!!-------------------------------------!create_area_unfold_segmented YES!值：yes*|no|。
使局部展开的横截面视图中的尺寸显示，类似于全部展开的横截面视图中的尺寸显示。
如果设置为“是”，刚创建新视图时，视图分段显示。
! !-------------------------------------!def_view_text_height 3.5!#设置视图名称、剖切线文字和局部视图名称的文字高度h。
! !《GB/T14691-1993 技术制图字体》!!-------------------------------------!def_view_text_thickness 0.25! #设置视图名称、剖切线文字和局部视图名称的文字宽度d,默认值为0。
国标A型字体的笔画宽度d为字高h的十四分之一；B型字体的笔画宽度d为字高h 的十分之一。
! !《GB/T 14691-1993 技术制图字体》!!-------------------------------------!default_view_label_placement bottom_center!值：bottom_left*（底部，靠左）|bottom_center（底部，居中）|bottom_right （底部，靠右）|top_left（上方，靠左）|!!top_center（上方，居中）|top_right （上方，靠右）|。
设置视图标签的缺省位置和对齐方式。
!!-------------------------------------!detail_circle_line_style SOLIDFONT!#值：SOLIDFONT*（细实线）|dotfont（细虚线）|dashfont（细虚线，较疏）|dashfont_s_s（细虚线，较疏）|ctrlfont（细点画线）|!!ctrlfont_s_l（细点画线，较疏）|ctrlfont_l_l（细点画线，较疏）|ctrlfont_s_s（细点画线，较疏）|!!phantomfont（细双点画线）|phantomfont_s_s（细双点画线，较疏）|。
设置详细视图（局部放大图）的边界线的线型，影响打印的粗细。
国标规定为细实线。
! !《GB/T 4457.4-2002 机械制图图样画法图线》!!-------------------------------------!detail_circle_note_text default!确定在非ASME-94详细视图参照注解中显示的文本。
!!-------------------------------------!detail_view_boundary_type circle!值：circle*（圆）|ellipse（椭圆）|h/v_ellipse（垂直或水平椭圆）|spline （样条曲线）|asme_94_circle（细双点画线特殊圆）|。
确定详细视图的父视图上的缺省边界类型。
!!-------------------------------------!detail_view_circle ON!值：on*（在父视图中以圆显示局部区域的范围）|off（局部详图在父视图中的范围不显示）|。
设置局部详图在父视图中是否以圆显示局部区域的范围。
!!-------------------------------------!detail_view_scale_factor 2!设置缺省详细视图（局部放大图）相对于父视图放大的倍数，此数值在视图创建之后可以双击视图进行修改。
!!-------------------------------------!half_view_line symmetry_iso!#值：solid*（分界线为细实线实体剖切轮廓）|symmetry（绘制一条延伸出零件外的粗点画线并在两端各加两条细实线表示）|!!symmetry_iso（绘制一条延伸出零件外的细点画线并在两端各加两条细实线表示）|!!symmetry_asme（绘制一条延伸出零件外的细点画线并在两端各加两条粗实线表示）|none（无分界线）。
指定半视图的分界线型式。
国标为symmetry_iso。
!!《GB/T 17451-1998 技术制图图样画法视图》!!-------------------------------------!model_display_for_new_views hidden_line!#值：follow_environment*|wireframe（线框）|hidden_line（隐藏线）|no_hidden（消隐，即只显示可见部分线框）|save_environment|!!shading|。
指定新增视图的显示型式。
!!-------------------------------------!projection_type first_ANGLE!#设置视图的投影方向（国内常用第一角画法first_ANGLE，日本等国用第三角画法third_angle）!!《GB/T 14692-2008 技术制图投影法》!!-------------------------------------!show_total_unfold_seam YES!值：yes*|no|。
设置全部展开横截面视图中的接缝（切割平面的边）是否显示。
! !-------------------------------------!tan_edge_display_for_new_views no_disp_tan!值：default*|tan_solid（粗实线）|no_disp_tan（无）|tan_ctrln（细点画线）|tan_phantom（细双点画线）|tan_dimmed（灰细实线）|save_environment|。
!!确定创建视图时，模型相切边的显示型式。
国标为不显示相切边，但proe的相切边又包括过渡线，所以此项不定值。
!!-------------------------------------!view_note STD_ISO!值：std_ansi*|std_iso|std_jis|std_din|。
将值设为std_ansi、std_iso 或std_jis，则视图下方的批注为标准形式，!!如DETAIL A、SEE DETAIL A、SECTION A-A 等；若将值设为std_din，则DETAIL、SEEDETAIL、SECTION被省略，仅显示出A或A-A。
!!-------------------------------------!!*************************************!view_scale_denominator 3600!增加模型的第一个视图时，如果view_scale_format是小数，则选定的视图比例将采用给定的分母四舍五入为一个值。
