proe工程图配置文件.dtl常用选项及使用详解

ProE 工程图配置文件dtl超详解!此文件的文件名能够是任意的，后缀必须为（.dtl）。

!此文件的项按“类型”分组。

!此文件中注释项中带有“#”项表示采纳国标，其国标为版本号中的日期的现行国标。

!红色项应用了现行国标，粉色项为重要项，蓝色项为一般项，绿色项为有疑咨询项!*************************************drawing_units MM!#设置所有绘图参数的单位，例如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置那个选项。

!*************************************!★★★★★★★★★★★★★★★★★★!!These options control text not subject to other options!!这些选项操纵与其它选项无关的文本!!★★★★★★★★★★★★★★★★★★!drawing_text_height 3.5!#设置缺省文本的缺省高度h，如注释中的文字，标注中的数值大小。

国标字体高度不应小于3.5。

! !《GB/T 14691-1993 技术制图字体》!!-------------------------------------!text_width_factor 1.0!#设置缺省文本的高度h和宽度的比例，标国的长仿宋体，宽＝h/√2，比例约为0.7，但此项设置关于windows系统自带的仿宋体无效。

!!由于上面default_font采纳的是标准长仿宋字体，因此字宽不用再缩，比例为1。

! !《GB/T 14691-1993 技术制图字体》!!-------------------------------------!text_thickness 0.25!#设置缺省文本笔画的宽度，默认值为0。

国标A型字体的笔画宽度d 为字高h的十四分之一；B型字体的笔画宽度d为字高h的十分之一。

! !《GB/T 14691-1993 技术制图字体》!!-------------------------------------!!★★★★★★★★★★★★★★★★★★!!These options control views and their annotations!!这些选项操纵视图和它们的注释!!★★★★★★★★★★★★★★★★★★!aux_view_note_format VIEW %viewname-%viewname!定义辅助视图注解的缺省格式。

一、config 的设置常用配置文件：config.pro ——系统配置文件，配置整个PROE系统gb.dtl ——工程图配置文件，你可以先简单的理解为设置箭头大小，文字等标注样式。

format.dtl ——工程图格式文件（可以简单的理解为图框）的配置文件。

table.pnt ——打印配置文件，主要设置工程图打印时的线条粗细、颜色等。

A4.pcf ——打印机类型配置文件，主要设置工程图打印出图时的比例、纸张大小等。

config.win.1 ——（1为流水号，每改一次自动增加）操作界面、窗口配置文件，比如说我们可以在这个文件中设置模型树窗口的大小，各种图标、工具栏、快捷键在窗口的位置等等。

Tree.cfg ——模型树配置文件，主要设置在模型树窗口显示的内容、项目。

Config 文件，从后缀分主要有config.pro和config.sup两种，可满足包括系统的精度、显示设置、单位、打印机的设置、快捷键的设置、输入输出设置等等。

应由经验丰富的工程师针对公司需要进行设置，然后作为公司的标准执行，方法是：在config 加入一行：变量名：drawing setup file值：指向你的dtl文件的绝对路径如：F:\MY Design\Pro_Stds\Config\Company.dtl 然后将config保存为config.pro在你的工作目录（安装proe时指定的目录，不是安装目录）下，启动proe会自动加载了。

这样利于数据的交换和统一管理。

config.pro 还要放在恰当的位置才能正确调用！Config.pro可以放在text目录下面顺利加载。

建议把config.pro放在启动目录下，不要放在PROE安装目录的text目录下面，以免造成管理混一、config的设置常用配置文件：config.pro——系统配置文件，配置整个PROE系统gb.dtl——工程图配置文件，你可以先简单的理解为设置箭头大小，文字等标注样式。

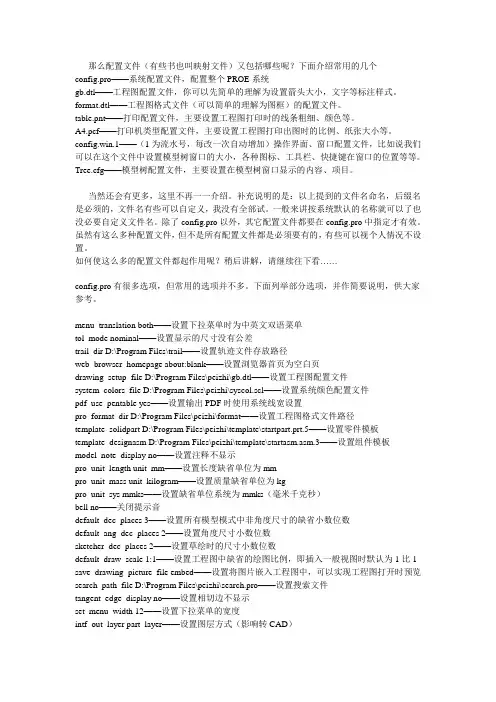

那么配置文件（有些书也叫映射文件）又包括哪些呢？下面介绍常用的几个config.pro——系统配置文件，配置整个PROE系统gb.dtl——工程图配置文件，你可以先简单的理解为设置箭头大小，文字等标注样式。

format.dtl——工程图格式文件（可以简单的理解为图框）的配置文件。

table.pnt——打印配置文件，主要设置工程图打印时的线条粗细、颜色等。

A4.pcf——打印机类型配置文件，主要设置工程图打印出图时的比例、纸张大小等。

config.win.1——（1为流水号，每改一次自动增加）操作界面、窗口配置文件，比如说我们可以在这个文件中设置模型树窗口的大小，各种图标、工具栏、快捷键在窗口的位置等等。

Tree.cfg——模型树配置文件，主要设置在模型树窗口显示的内容、项目。

当然还会有更多，这里不再一一介绍。

补充说明的是：以上提到的文件名命名，后缀名是必须的，文件名有些可以自定义，我没有全部试。

一般来讲按系统默认的名称就可以了也没必要自定义文件名。

除了config.pro以外，其它配置文件都要在config.pro中指定才有效。

虽然有这么多种配置文件，但不是所有配置文件都是必须要有的，有些可以视个人情况不设置。

如何使这么多的配置文件都起作用呢？稍后讲解，请继续往下看……config.pro有很多选项，但常用的选项并不多。

下面列举部分选项，并作简要说明，供大家参考。

menu_translation both——设置下拉菜单时为中英文双语菜单tol_mode nominal——设置显示的尺寸没有公差trail_dir D:\Program Files\trail——设置轨迹文件存放路径web_browser_homepage about:blank——设置浏览器首页为空白页drawing_setup_file D:\Program Files\peizhi\gb.dtl——设置工程图配置文件system_colors_file D:\Program Files\peizhi\syscol.scl——设置系统颜色配置文件pdf_use_pentable yes——设置输出PDF时使用系统线宽设置pro_format_dir D:\Program Files\peizhi\format——设置工程图格式文件路径template_solidpart D:\Program Files\peizhi\template\startpart.prt.5——设置零件模板template_designasm D:\Program Files\peizhi\template\startasm.asm.3——设置组件模板model_note_display no——设置注释不显示pro_unit_length unit_mm——设置长度缺省单位为mmpro_unit_mass unit_kilogram——设置质量缺省单位为kgpro_unit_sys mmks——设置缺省单位系统为mmks（毫米千克秒）bell no——关闭提示音default_dec_places 3——设置所有模型模式中非角度尺寸的缺省小数位数default_ang_dec_places 2——设置角度尺寸小数位数sketcher_dec_places 2——设置草绘时的尺寸小数位数default_draw_scale 1:1——设置工程图中缺省的绘图比例，即插入一般视图时默认为1比1 save_drawing_picture_file embed——设置将图片嵌入工程图中，可以实现工程图打开时预览search_path_file D:\Program Files\peizhi\search.pro——设置搜索文件tangent_edge_display no——设置相切边不显示set_menu_width 12——设置下拉菜单的宽度intf_out_layer part_layer——设置图层方式（影响转CAD）dxf_export_mapping_file D:\Program Files\peizhi\dxf_export.pro——指定转CAD的转换设置文件mdl_tree_cfg_file D:\Program Files\peizhi\tree.cfg——设置模型树配置文件allow_anatomic_features yes——设置自动再生特征text_height_factor 40——设置系统坐标及基准面显示的字体大小pro_note_dir D:\Program Files\peizhi\note——设置注释文件路径rename_drawings_with_object both——设置保存副本时自动复制与零件或组件相关的工程图use_8_plotter_pens yes——设置使用8笔（影响打印）mass_property_calculate automatic——设置质量自动计算format_setup_file D:\Program Files\peizhi\format.dtl——设置工程图格式文件的配置文件pro_symbol_dir D:\Program Files\peizhi\symbol——设置工程图用的符号tolerance_standard iso——设置公差标准为ISOpro_plot_config_dir D:\Program Files\peizhi\print_pcf——设置打印机打印样式文件路径pro_material_dir D:\Program Files\peizhi\material——设置材料库文件路径pen_table_file D:\Program Files\peizhi\table.pnt——设置打印线宽配置文件step_export_format ap214_cd——设置输出step格式文件时，保留原模型颜色dxf_out_scale_views yes——输出为DWG或DXF时不管工程图中的比例，自动重新缩放为1比1ProE Wildfire 3.0 配置文件BY赖心秀以下为本人多年积累的快捷键及一些相关文件，config.pro里的快捷键经多年改正，有很多快捷键非常实用（比如工程图的快捷键），还有很多是一般情况下录制不出来的。

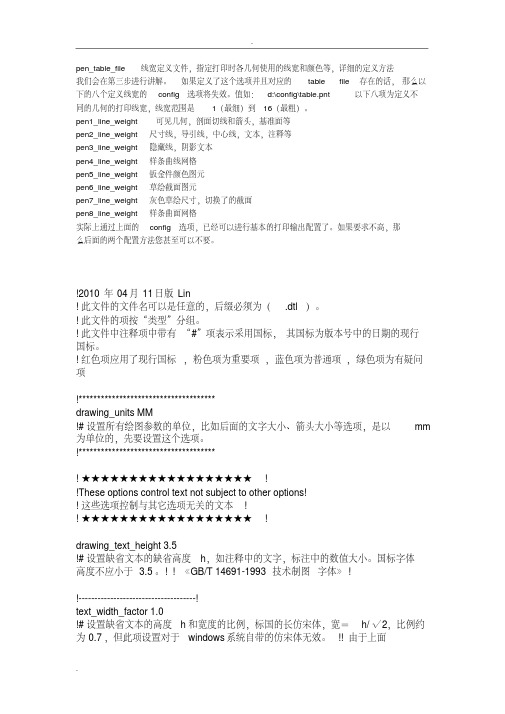

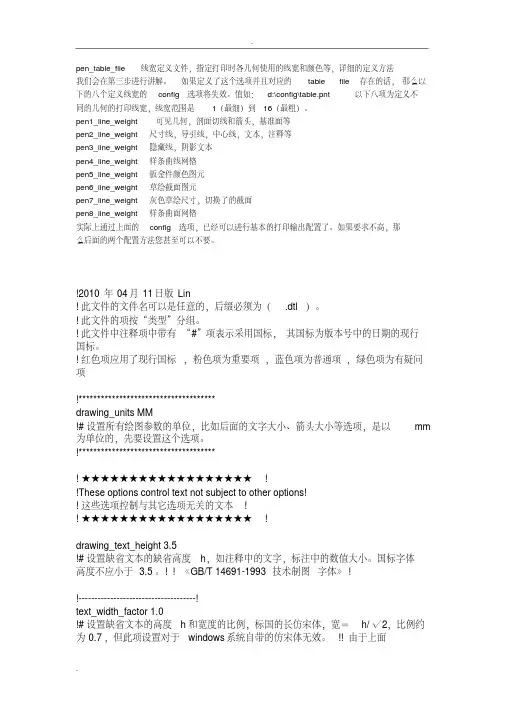

.pen_table_file线宽定义文件，指定打印时各几何使用的线宽和颜色等，详细的定义方法我们会在第三步进行讲解。

如果定义了这个选项并且对应的table file存在的话，那么以下的八个定义线宽的config选项将失效。

值如：d:\config\table.pnt以下八项为定义不同的几何的打印线宽，线宽范围是1（最细）到16（最粗）。

pen1_line_weight 可见几何，剖面切线和箭头，基准面等pen2_line_weight尺寸线，导引线，中心线，文本，注释等pen3_line_weight隐藏线，阴影文本pen4_line_weight样条曲线网格pen5_line_weight钣金件颜色图元pen6_line_weight草绘截面图元pen7_line_weight灰色草绘尺寸，切换了的截面pen8_line_weight样条曲面网格实际上通过上面的config选项，已经可以进行基本的打印输出配置了。

如果要求不高，那么后面的两个配置方法您甚至可以不要。

!2010年04月11日版 Lin!此文件的文件名可以是任意的，后缀必须为（.dtl）。

!此文件的项按“类型”分组。

!此文件中注释项中带有“#”项表示采用国标，其国标为版本号中的日期的现行国标。

!红色项应用了现行国标，粉色项为重要项，蓝色项为普通项，绿色项为有疑问项!*************************************drawing_units MM!#设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm 为单位的，先要设置这个选项。

!*************************************!★★★★★★★★★★★★★★★★★★!!These options control text not subject to other options!!这些选项控制与其它选项无关的文本!!★★★★★★★★★★★★★★★★★★!drawing_text_height 3.5!#设置缺省文本的缺省高度h，如注释中的文字，标注中的数值大小。

Pro/E环境和使用配置大全WildFire在启动的时候要搜索并应用如下一些常用配置文件:在选项前面有个图标，这样的图标会有三种，电脑、闪电、火柴棒。

必须注意，这三个图标意义是不同的！电脑——选项设置后要重新运行PROE后才生效。

（关闭PROE再重新打开）闪电——立即生效火柴棒——只对新建的模型、工程图等有效。

就是说，以前的建模，即使选项改了，也不会改变，只对设置生效后，后面新建的模型有效。

典型问题就是tol_mode nominal 这一项，(此项是属例外,虽然为闪电图标,但还是不可追溯选项)如果你之前没有设这一项，并做了工程图，即使后面config.pro再设好了，还是不起作用，还是显示公差。

这就是config.pro中的不可追溯选项。

当然，这样的选项是很少的。

所以我一开始就让大家设tol_mode nominalconfig.pro——系统配置文件，配置整个PROE系统gb.dtl——工程图配置文件，你可以先简单的理解为设置箭头大小，文字等标注样式。

format.dtl——工程图格式文件（可以简单的理解为图框）的配置文件。

table.pnt——打印配置文件，主要设置工程图打印时的线条粗细、颜色等。

A4.pcf——打印机类型配置文件，主要设置工程图打印出图时的比例、纸张大小等。

config.win.1——（1为流水号，每改一次自动增加）操作界面、窗口配置文件，比如说我们可以在这个文件中设置模型树窗口的大小，各种图标、工具栏、快捷键在窗口的位置等等。

Tree.cfg——模型树配置文件，主要设置在模型树窗口显示的内容、项目。

proe系统配置文件config.sup和config.pro自定义屏幕配置config.win系统颜色配置syscol.scr模型树配置tree.cfg模型外观映射表(*.dmt,*.map)绘图(drawing)选项配置文件drawing.dtl菜单定义文件 menu_def.pro下面就来说说具体的配置文件作用和用法.1. Config.sup和config.prooption Config.sup和Config.pro是proe的主配置文件,基本上所有程序级别上的配置都在config.sup 和config.pro中进行.config.sup也叫管理员配置,是一般来说config.sup中的配置是属于很少改动的基本配置,比如为某个公司定制的,那么公司内所有的人都使用这个config.sup,而每个人还可以根据自己的习惯来定制适合自己的config.pro,但是在如果config.pro中的配置选项和config.sup有冲突的情况下,proe系统会忽略config.pro的选项.通常config.pro中存放的是个人的使用mapkey比较多.config.sup一定要放在proe按装目录内下的text目录内才有用.proe启动的时候也会在启动目录上寻找config.pro并应用里面的有关配置.要修改和编辑config.sup和config.pro,最好是在WildFire 的环境下进行,如下图.菜单tools图config.1.03要添加或修改选项,只需在对话框下方的添加栏上输入要添加或修改的选项(系统会自动根据你的输入搜索选项的),然后在值栏中输入或选择选项值.接着点Add/Change按钮就可以添加或修改该选项.当所有的选项都修改或添加完了.就可以点apply来应用.如果你想作为以后的标准配置,就要点另存图标把配置文件存到你的wildfire启动目录内(名字还是config.pro).配置文件路径drawing_setup_file 指定绘图配置文件(*.dtl).最好是绝对路径system_colors_file 系统配置颜色文件(*.col)pro_colormap_path 模型外观颜色配置文件路径(*.map,*.dmt)相关路径选项pro_font_dir 指定字符路径,比如c:\winnt\font就可以使用windows 字体pro_group_dir 指定udf库的路径pro_library_dir 指定标准件库的路径pro_symbol_dir 指定自定义符号库路径pro_catalog_dir 指定分类库目录trail_dir trail文件的存放路径(就是启动proe生成的.txt.*文件)pro_texture_library 指定纹理库路径pro_material_dir 指定材料库路径dxf_export_mapping_file dxf输出使用的颜色映射文件start_model_dir 起始零件和组件目录search_path 搜索路径search_path_file 搜索路径文件模板文件单位pro_unit_length 指定长度单位系统pro_unit_mass 指定质量单位系统语言界面设置menu_translation 设定菜单语言:yes:中文,no:英文,both:中英混合help_translation 设定帮助文件语言:同上msg_translation 设定提示信息语言:同上dialog_translation 设定对话框语言:yes 中文；no 英文（不能中英混合）一般来说说,建议menu和dialog设为no(英文),help和msg设为yes(中文)几何显示tangent_edge_display 设置相切边的显示,建议用dimmed(灰色线)绘图视图allow_move_view_with_move 允许直接拖动绘图视图.特征allow_anatomic_feature 一些不常用特征autobuildZ_enabled 允许使用autobuildZ(自动2d转3d功能)模具设计经常用到的!在收藏中添加指定的文件目录browser_favorite "D:\proe5.0\lj" TEMPbrowser_favorite "D:\proe5.0\lj" mold!启动Pro/ENGINEER时，指定要载入的模型树配置文件mdl_tree_cfg_file D:\proe5.0\Creo Elements5M080\text\yanxiu.cfg!为Pro/ENGINEER进程设置缺省的绘图设置文件选项drawing_setup_file D:\proe5.0\Creo Elements5M080\text\yanxiu.dtl!指定要从磁盘中载入色彩映射 (.map) 文件的目录路径pro_colormap_path "D:\proe5.0\Creo Elements5M080\text"!指定创建轨迹文件（trail.txt）的目录路径trail_dir D:\proe5.0\lj!指定系统保存regen_backup模型的目录regen_backup_directory D:\proe5.0\lj!运行非英文版Pro/ENGINEER时，指定对话框的显示语种dialog_translation yes!指定运行非英文版Pro/ENGINEER时信息显示的语种msg_translation yes!指定运行非英文版Pro/ENGINEER时，显示简要帮助信息所用的语言help_translation yes!为新模型设置缺省的单位系统pro_unit_sys mmns!为新对象的质量设置缺省单位pro_unit_mass unit_gram!设置新对象的缺省单位pro_unit_length unit_mm!指定用作缺省的零件模板的模型template_solidpart mmns_part_solid_yanxiu.prt!指定用作缺省的asm组件模板template_designasm mmns_asm_design_yanxiu.asm!指定用作缺省的制造模具模板的模型template_mfgmold mmns_mfg_mold.mfg!指定用作缺省的钣金件零件模板的模型template_sheetmetalpart mmns_part_sheetmetal.prt!指定用作缺省绘图模板的模型template_drawing a0_drawing.drw!指定Pro/E浏览器主页的位置web_browser_homepage !在Pro/ENGINEER工作时显示时钟clock yes!启用为交换数据使用Associative Topology Bus topobus_enable yes!加载 AutobuildZ 应用程序autobuildz_enabled no!指定每次再生之前，系统是否要将当前模型备份到磁盘regen_backup_using_disk yes!对于每个Pro/E进程，用户必须设置主服务器/工作空间dm_remember_server no!输入存储历史记录的天数web_browser_history_days 0!设置"文件">"打开"的缺省目录file_open_default_folder working_directory!在窗口标题中显示完整文件名和的文件路径display_full_object_path yes!设置文本字体，不包括菜单条、菜单及其子项、弹出式菜单和帮助default_font 10, arial, bold!指定Pro/ENGINEER菜单条、菜单和所有其它子项所使用的字体menu_font 10, arial, bold!设置Pro/ENGINEER信息区域中缺省的可视信息行数visible_message_lines 2!为扩大反向箭头 (用于显示特征创建方向) 尺寸设置比例因子 (缺省值 = 1) flip_arrow_scale 3!使用旧的基于笔划的PTC字体作为缺省字体use_pre_wildfire_text_font yes!当从一个窗口改变至另一个窗口时，自动重画绘图显示auto_regen_views no!为使用"无比例"命令增加的视图设置缺省的绘图比例default_draw_scale 1.0!将图片文件嵌入绘图内部以用于预览save_drawing_picture_file embed!显示的尺寸没有公差。

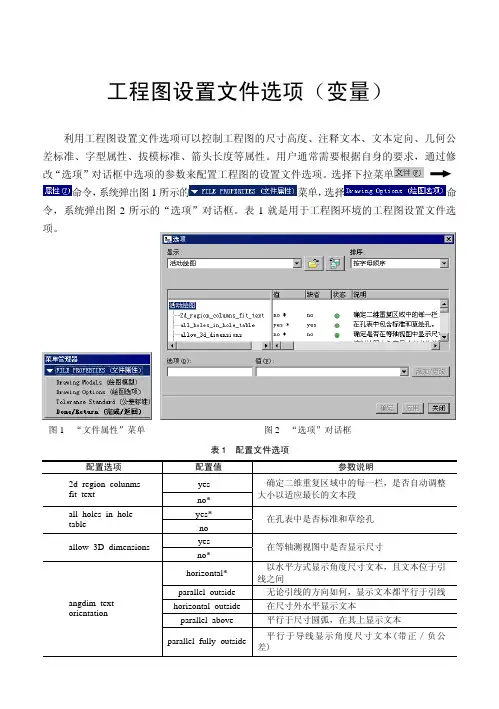

一、详细信息选项（工程图参数dtl文件配置）2d_region_columns_fit_text确定二维重复区域中的每列是否自动调整大小以适应每列中的最长文本段，同时不会覆盖相邻的列或在表中形成较大间隙。

无文本的栏使用默认栏宽(模板单元的宽度)。

默认和可用设置：• yes - 调整2-D 重复区域中每列的大小以适合最长的文本段。

• no* - 列保持相同尺寸。

对于包含自动调整的二维重复区域的表，不能手工调整其中的列。

allow_3D_dimensions确定在等轴测视图中是否显示尺寸。

默认和可用设置：• no* - 不在等轴视图中显示尺寸。

• yes - 在等轴视图中显示尺寸。

ang_unit_trail_zeros确定角度尺寸以度/分/秒的格式显示时是否移除尾随零(ANSI 标准)。

默认和可用设置：•是* - 移除尾随零。

•否- 不移除尾随零。

apply_view_scale_for_shown_syms当模型中的符号显示在绘图中时，控制可变绘图单位符号的大小。

•是* - 符号尺寸随绘图视图比例更新，并保持其与3D 模型的比例。

•否- 符号尺寸不随视图比例更新。

arrow_style控制随箭头显示的所有详图项的箭头样式。

默认和可用设置：• closed* - 箭头显示为封闭。

• open - 箭头显示为开放。

• filled - 箭头显示为填充。

associative_dimensioning将绘制尺寸与绘制图元关联。

系统只关联将该选项设置为"yes" 时所创建的尺寸。

默认和可用设置：• yes* - 使绘制尺寸与绘制图元关联。

• no - 不使绘制尺寸与绘制图元关联。

aux_view_note_format定义辅助视图注解的默认格式。

默认格式为VIEW%viewname-%viewname。

或者，键入格式为View %viewname、%viewname或Aux View %viewname的视图标签。

proe工程图配置文件设置宁波蓝天电脑培训学校 2015011工程图配置文件*.dtl常用选项及使用详解工程图配置文件是出工程图所必需了解掌握的知识。

不可否认的是，论坛工程图版的求助帖超过一半与工程图配置文件设置有关。

可见工程图配置文件的重要性。

工程图配置文件*.dtl使用上比系统配置文件config.pro要简单一些。

所以先将一些常用选项列出，供大家参考。

配置文件使用方面的内容放在后面讲解。

先讲述的内容目录如下：一、工程图配置文件常用选项及说明二、工程图配置文件使用详解1、创建工程图配置文件*.dtl2、工程图配置文件选项的查找3、工程图配置文件的选项设置与修改4、工程图配置文件的正确调用一、工程图配置文件常用选项及说明drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。

drawing_text_height 3.5设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。

text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。

但此项设置对于windows系统自带的仿宋体无效。

broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。

detail_view_scale_factor 2设置详细视图（局部放大图）相对于父视图放大的倍数，此数值在视图创建之后可以双击视图进行修改。

proe工程图配置文件(2009-07-05 16:31:49)转载分类：proe标签：工程图配置文件工程图配置文件*.dtl常用选项及使用详解工程图配置文件是出工程图所必需了解掌握的知识。

不可否认的是，论坛工程图版的求助帖超过一半与工程图配置文件设置有关。

可见工程图配置文件的重要性。

工程图配置文件*.dtl 使用上比系统配置文件config.pro要简单一些。

所以先将一些常用选项列出，供大家参考。

配置文件使用方面的内容放在后面讲解。

先讲述的内容目录如下：一、工程图配置文件常用选项及说明二、工程图配置文件使用详解1、创建工程图配置文件*.dtl2、工程图配置文件选项的查找3、工程图配置文件的选项设置与修改4、工程图配置文件的正确调用一、工程图配置文件常用选项及说明drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。

drawing_text_height 3.5设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。

text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。

但此项设置对于windows系统自带的仿宋体无效。

broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。

detail_view_scale_factor 2设置详细视图（局部放大图）相对于父视图放大的倍数，此数值在视图创建之后可以双击视图进行修改。

Pro/E工程图配置文件.dtl超详解Pro/E是可以根据不同文件指定不同的配置文件以及工程图格式。

通过配置文件选项的设置来定制适合自己的工程图环境，如：工程图的视角、尺寸单位、注释的文本高度、文本方向、几何公差的标准、字体属性、制图标准、和箭头的长度等。

虽然系统规定这些内容的默认选项，但我们仍然可以利用配置文件自己进行定义，并保存在盘中，备其他文件使用。

配置文件默认的文件后缀为：【*.dtl】。

我们可以在config.pro中来指定drawing配置文件的路径以及名称。

如果我们没有指定配置文件，系统会利用默认的配置文件。

可以根据不同的使用标准（DIN,ISO,andJIS）指定简单的配置文件，文件的位置为：Pro/E安装目录/text/下的三个文件：iso.dtlISO（国际标准组织）、jis.dtlJIS（日本标准协会）、din.dtlDIN（德国标准协会）、cns_cn.dtl（中国大陆标准的配置文件）、cns_tw.dtl（中国台湾标准的配置文件）可以使用上面的文件来作为工程图的配置文件。

我们一般选择iso.dtl。

注意：工程图的格式文件有它自己的配置文件，格式为【*.frm】，这个文件和图纸的配置文件是独立的。

但有一定的限制。

一、建立配置文件1、【文件】→【属性】，【文件属性】菜单出现在菜单管理器中。

2、单击【绘图选项】，选项对话框打开。

进入配置对话框后，你会发现和config.pro的配置环境是类似的，操作方法也一样。

3、根据需要编辑绘图设置文件选项。

如果已经有工程图设置文件，单击并浏览到相应的【*.DTL】文件，在此基础上进行修改。

如果对配置有一定的了解，也可以使用写字板手动修改：4、进行编辑后，单击【应用】。

系统用新的设置文件选项值更新绘图。

如果新设置选项未在绘图中立即更新，使用快捷键ctrl+r更新当前页面。

5、要保存更改，单击并键入文件名【gb.dtl】，比如保存到所有配置的路径D:/config。

所讲述的内容目录如下：一、工程图配置文件常用选项及说明二、工程图配置文件使用详解1、创建工程图配置文件*.dtl2、工程图配置文件选项的查找3、工程图配置文件的选项设置与修改4、工程图配置文件的正确调用一、工程图配置文件常用选项及说明drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。

drawing_text_height 设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。

text_width_factor设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为。

但此项设置对于windows系统自带的仿宋体无效。

broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。

detail_view_scale_factor 2设置详细视图（局部放大图）相对于父视图放大的倍数，此数值在视图创建之后可以双击视图进行修改。

def_xhatch_break_around_text yes设置当文本出现在剖面线当中时，是否文本与剖面线分开（自动断开剖面线让出位置）def_xhatch_break_margin_size 1设置当文本出现在剖面线当中时，文本与剖面线的隔开距离。

hlr_for_threads yesthread_standard std_iso_imp_assy以上两项设置螺纹表示方法按国标形式表示，正面以3/4圆方式表示angdim_text_orientation horizontal设置标注角度尺寸时，角度的放置方式为水平blank_zero_tolerance no设置公差值有一项为0时，是否去掉0。
