安川（H1000）变频器常用参数1、A1-00语言选择 7 汉语2、A1-02控制模式选择 2 无PG矢量控制（起升） 0 无PGV/F控制（平移）3、A1-03初始化 2220 两线制顺控4、A1-06用途选择 6 起升7 平移5、b1-01频率指令选择1 0 操作器6、b1-02运行指令选择1 1 控制回路端子7、b1-03停止方法选择 0 减速停车8、d1-01频率指令1 5HZ9、d1-02频率指令2 15HZ10、d1-04频率指令4 35HZ11、d1-08频率指令4 50HZ12、E2-01额定电流名牌参数13、E2-04电机极数名牌参数14、E2-011电机容量名牌参数15、H1-01 S1端子 40 正转16、H1-02 S2端子 41 反转17、H1-03 S3端子 3 二速18、H1-04 S4端子 4 三速19、H1-05 S5端子 5 四速20、H1-06 S6端子 14 故障复位21、H2-01 M1-M2端子 5 频率检出222、H3-06 A3端子 1F 未使用23、H3-10 A2端子 1F 未使用24、L1-01 电机保护 2 变频专用电机25、L3-04 减速时防止失速 3 有效（带制动电阻器）26、L4-01 频率检出值 2HZ27、L4-02 频率检出幅度 0.5HZ28、L8-55 内置制动单元保护 0 内置1外置29、C1-01 加速时间 2S30、C1-02 减速时间 1.5S自学习1、T1-01 自学习模式 0旋转1静止2、T1-02---T1-11 自学习参数监视1、U1-02 输出频率2、U1-03 输出电流3、U1-05 电机速度4、U1-10 输入端子状态5、U1-11 输出端子状态变频器相关知识总结名词解释：1、载波频率：正弦波称为调制波，三角波称为载波，三角波的频率就是载波频率。
载波频率对其他设备的干扰主要是由于高频电压和高频电流引起的。
安川（H1000）变频器常用参数1、A1-00语言选择7 汉语2、A1-02控制模式选择 2 无PG矢量控制（起升）0 无PGV/F控制（平移）3、A1-03初始化2220 两线制顺控4、A1-06用途选择 6 起升7 平移5、b1-01频率指令选择1 0 操作器6、b1-02运行指令选择1 1 控制回路端子7、b1-03停止方法选择0 减速停车8、d1-01频率指令1 5HZ9、d1-02频率指令2 15HZ10、d1-04频率指令4 35HZ11、d1-08频率指令4 50HZ12、E2-01额定电流名牌参数13、E2-04电机极数名牌参数14、E2-011电机容量名牌参数15、H1-01 S1端子40 正转16、H1-02 S2端子41 反转17、H1-03 S3端子 3 二速18、H1-04 S4端子 4 三速19、H1-05 S5端子 5 四速20、H1-06 S6端子14 故障复位21、H2-01 M1-M2端子 5 频率检出222、H3-06 A3端子1F 未使用23、H3-10 A2端子1F 未使用24、L1-01 电机保护 2 变频专用电机25、L3-04 减速时防止失速 3 有效（带制动电阻器）26、L4-01 频率检出值2HZ27、L4-02 频率检出幅度0.5HZ28、L8-55 内置制动单元保护0 内置1外置29、C1-01 加速时间2S30、C1-02 减速时间 1.5S自学习1、T1-01 自学习模式0旋转1静止2、T1-02---T1-11 自学习参数监视1、U1-02 输出频率2、U1-03 输出电流3、U1-05 电机速度4、U1-10 输入端子状态5、U1-11 输出端子状态变频器相关知识总结名词解释：1、载波频率：正弦波称为调制波，三角波称为载波，三角波的频率就是载波频率。
载波频率对其他设备的干扰主要是由于高频电压和高频电流引起的。
载波频率越高，干扰也就越严重，2、载波频率设置：变频器与电机距离太远，降低。

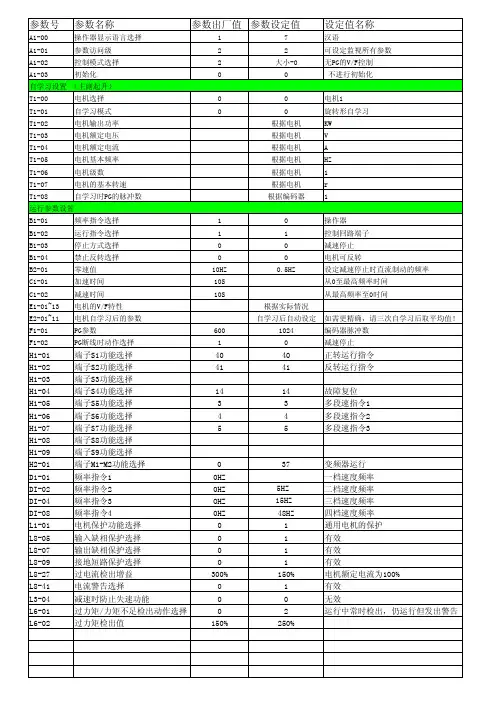

参数号参数名称参数出厂值参数设定值设定值名称 A1-00 操作器显示语言选择 17汉语 A1-01参数访问级 22可设定监视所有参数 A1-02控制模式选择 2大小-0无PG的V/F控制 A1-03初始化 00 不进行初始化 T1-00电机选择 00电机1T1-01自学习模式 00旋转形自学习 T1-02电机输出功率根据电机 KW T1-03电机额定电压根据电机 V T1-04电机额定电流根据电机 A T1-05电机基本频率根据电机 HZ T1-06电机级数根据电机 1T1-07电机的基本转速根据电机 r T1-08自学习时PG的脉冲数根据编码器 1B1-01频率指令选择 10操作器 B1-02运行指令选择 11控制回路端子 B1-03停止方式选择 00减速停止 B1-04禁止反转选择 00电机可反转 B2-01零速值 10HZ 0.5HZ 设定减速停止时直流制动的频率 C1-01加速时间 10S 从0至最高频率时间 C1-02减速时间 10S 从最高频率至0时间 E1-01~13电机的V/F特性根据实际情况 E2-01~11电机自学习后的参数自学习后自动设定如需更精确,请三次自学习后取平均值! F1-01PG参数 6001024编码器脉冲数 F1-02PG断线时动作选择 10减速停止 H1-01 端子S1功能选择 4040正转运行指令 H1-02端子S2功能选择 4141反转运行指令 H1-03端子S3功能选择 H1-04端子S4功能选择 1414故障复位 H1-05端子S5功能选择 33多段速指令1H1-06端子S6功能选择 44多段速指令2H1-07端子S7功能选择 55多段速指令3H1-08端子S8功能选择 H1-09端子S9功能选择 H2-01端子M1-M2功能选择 037变频器运行 D1-01频率指令10HZ 5HZ 一档速度频率 DI-02频率指令20HZ 二档速度频率 DI-04频率指令3OHZ 三档速度频率 DI-08频率指令40HZ 48HZ 四档速度频率 L1-01电机保护功能选择 01通用电机的保护 L8-05输入缺相保护选择 01有效 L8-07输出缺相保护选择 01有效 L8-09接地短路保护选择 01有效 L8-27过电流检出增益 300%150%电机额定电流为100%L8-41电流警告选择 01有效 L3-04减速时防止失速功能 00无效 L6-01过力矩/力矩不足检出动作选择 02运行中常时检出,仍运行但发出警告L6-02过力矩检出值 150%250%自学习设置 (主副起升运行参数设置15HZ有效电机额定电流为100%有效。
安川变频器参数设置导言安川变频器是一种常见的电力调节设备，可以用于控制电机的转速、转向和扭矩等参数。
在使用安川变频器之前，我们需要对其进行一些参数设置，以确保其正常工作并满足我们的需求。
本文将介绍安川变频器的参数设置方法。
第一步：电源设置在使用安川变频器之前，首先需要设置电源参数。
通常情况下，安川变频器的输入电源为三相交流电源。
我们需要根据实际情况，设置交流电源的电压和频率参数。
这可以通过按下设备上的按钮或通过安川变频器配套的参数调节软件来完成。
第二步：电机参数设置在设置完电源参数之后，我们需要设置电机参数。
安川变频器可以适配不同类型的电机，例如三相异步电机、同步电机等。
在设置电机参数之前，我们需要了解电机的额定功率、额定电压、额定频率等参数。
根据电机的参数，我们可以在安川变频器的参数菜单中进行相应的设置。
第三步：电流限制设置为了保护电机和变频器，在进行参数设置时，我们通常需要设置电流限制参数。
电流限制参数可以避免过载情况发生，并保护机械设备的安全运行。
设置电流限制参数需要考虑电机的额定电流和安川变频器的额定电流容量。
在设置电流限制参数时，我们可以通过逐步增加电流限制值并观察电机运行情况来进行调试和优化。
第四步：速度控制参数设置安川变频器可以实现电机的精准速度控制。
在进行速度控制参数设置时，需要根据实际需求调整加减速时间、速度比例、速度范围等参数。
这些参数的设置将直接影响电机的转速和运行效果。
根据具体应用场景的需求，我们可以灵活地调整这些参数，以满足不同的控制要求。
第五步：其他参数设置除了上述提到的参数设置之外，还存在其他一些可以根据实际需求进行设置的参数。
例如，运行模式选择、过载保护设置、故障报警设置等。
这些参数的设置可以进一步优化电机的性能，并提高整个系统的可靠性和稳定性。
结论通过以上步骤的参数设置，我们可以成功配置安川变频器以适应不同类型的电机和控制需求。
在进行参数设置时，需要综合考虑电源、电机和安川变频器的相关参数，并根据实际需求进行调整和优化。
安川变频器在起重机起升机构中的应用400V级：0.4～560kW第一部分：变频器及周边器件的选型第二部分：应用时序第三部分：调整事项及调整案例第四部分：注意要点第五部分：起重专用软件的应用时序及调整事项第一部分：变频器及周边器件的选型第二部分：应用时序第三部分：调整事项及调整案例第四部分：注意要点第五部分：起重专用软件的应用时序及调整事项目录●起升电机容量选择起升机构所需输出动力用下式计算出Ｐ＝Ｗ・ＶＵ612η.()kW总负载量减速箱电动机卷筒公式符号注解W：额定载荷＋吊钩，绳索的重量（t）Ⅴ：额定速度（m／min）η：机械效率η＝ηＧ・ηＲηG：齿轮效率（90～95％／1段）ηＲ：滑车（绳索）效率（90～97％／滑车1段）η≒60～80％◎一般由机械设计方进行综合整定，选择电机。
负载●变频器容量选择1.变频器的额定电流大于电机的额定电流。
2.变频器1.5倍额定电流需大于电机的启动电流及工作中最大电流。
3.根据电机容量及采用的控制方法不同，参照以下建议进行变频器选定。
电机容量变频器选定（因控制模式而不同）理由不满75kW V/F控制·无PG矢量控制→大于电机容量一个级别或以上V/F 控制、无PG 矢量控制，提高至一个容量级别以上选定变频器易于将启动电流调整到额定电流150%以内。
有PG的矢量控制（注）→与电机容量同级别或以上75kW以上V/F控制·无PG矢量控制→大于电机容量两个级别或以上V/F控制、无PG矢量控制时，75kW以上电机的磁通量上升比较慢，为了确保启动转矩，启动电流会变大。
（仅放大一个容量级别时要调整启动电流到150%以内很困难。
）有PG的矢量控制（注）→与电机容量同级别或以上注)有PG矢量控制，选用同一容量级别变频器时，为抑制启动电流并确保响应性，推荐通过多功能接点输入的直流制动（初期励磁）指令（H1-XX=60），于启动前预先建立电机内部的磁通。
若不采取电机预励磁，则有可能需要放大一个容量级别选定变频器。
参数号参数名称参数出厂值参数设定值A1-00操作器显示语言选择17A1-01参数访问级22A1-02控制模式选择2大小-0 A1-03初始化00自学习设置 （主副起升）T1-00电机选择00T1-01自学习模式00T1-02电机输出功率根据电机T1-03电机额定电压根据电机T1-04电机额定电流根据电机T1-05电机基本频率根据电机T1-06电机级数根据电机T1-07电机的基本转速根据电机T1-08自学习时PG的脉冲数根据编码器运行参数设置B1-01频率指令选择10B1-02运行指令选择11B1-03停止方式选择00B1-04禁止反转选择00B2-01零速值10HZ0.5HZC1-01加速时间10SC1-02减速时间10SE1-01~13电机的V/F特性根据实际情况E2-01~11电机自学习后的参数自学习后自动设定F1-01PG参数6001024F1-02PG断线时动作选择10H1-01端子S1功能选择4040H1-02端子S2功能选择4141H1-03端子S3功能选择H1-04端子S4功能选择1414H1-05端子S5功能选择33H1-06端子S6功能选择44H1-07端子S7功能选择55H1-08端子S8功能选择H1-09端子S9功能选择H2-01端子M1-M2功能选择037D1-01频率指令10HZDI-02频率指令20HZ5HZDI-04频率指令3OHZ15HZ DI-08频率指令40HZ48HZL1-01电机保护功能选择01L8-05输入缺相保护选择01L8-07输出缺相保护选择01L8-09接地短路保护选择01L8-27过电流检出增益300%150%L8-41电流警告选择01L3-04减速时防止失速功能00L6-01过力矩/力矩不足检出动作选择02L6-02过力矩检出值150%250%有效电机额定电流为100% 有效设定值名称汉语可设定监视所有参数无PG的V/F控制不进行初始化电机1旋转形自学习KWVAHZ1r1操作器控制回路端子减速停止电机可反转设定减速停止时直流制动的频率从0至最高频率时间从最高频率至0时间如需更精确，请三次自学习后取平均值！编码器脉冲数减速停止正转运行指令反转运行指令故障复位多段速指令1多段速指令2多段速指令3变频器运行一档速度频率二档速度频率三档速度频率四档速度频率通用电机的保护有效有效有效电机额定电流为100%有效无效运行中常时检出，仍运行但发出警告。
安川变频器参数设置方法1. 概述安川变频器是一种常用的电力控制设备，广泛应用于各种工业领域。
它能够调整电机运行的转速，帮助实现精密的速度控制。
为了实现最佳的性能和效果，正确设置变频器的参数非常重要。
本文将介绍安川变频器参数设置的方法。
2. 参数设置前的准备工作在设置安川变频器参数之前，我们需要进行一些准备工作：•确定所需的电机类型和参数：在设置变频器参数之前，需要了解电机的类型（如感应电机、同步电机等）和参数（如额定功率、额定转速等）。
这些信息将决定参数设置的范围和选项。
•参考变频器的技术手册：不同型号的安川变频器可能有不同的参数设置方法和选项。
因此，可取得相应型号的技术手册并参考其推荐的参数设置方法。
3. 参数设置步骤以下是设置安川变频器参数的常用步骤：步骤一：进入参数设置模式将变频器通电并连接好电机后，通过按下控制面板上的特定按键或使用外部设备（如电脑或HMI）进入参数设置模式。
进入参数设置模式后，我们可以开始设置各个参数。
步骤二：基本参数设置在设置变频器参数之前，我们需要先进行基本参数的设置。
这些基本参数包括功率、电压等级、电机类型等。
根据实际情况输入这些参数值，并确保输入的数值正确无误。
步骤三：高级参数设置在完成基本参数设置后，我们需要设置一些高级参数以实现更精确的控制效果。
这些高级参数通常包括电流限制、转矩增益、速度环控制等。
根据具体要求和实际应用场景输入相应的参数值。
步骤四：保存参数在完成所有参数设置后，务必将设置的参数进行保存。
有些变频器可以直接将参数保存在内部存储器中，而有些则需要通过特定的操作将参数保存到存储卡或电脑中。
无论哪种方式，都需要确保参数被正确保存以备后续使用。
4. 参数设置注意事项在进行安川变频器参数设置时，需要注意以下事项：•仔细阅读技术手册：不同型号的变频器可能有不同的参数设置方法和选项。
因此，在进行参数设置之前，务必仔细阅读相应型号的技术手册，了解设备的参数设置要求。
