第一部分变频器的操作方法一、操作面板各部的名称：图1 操作面板布置二、操作键的功能：1．LOCAL/REMOTE：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o2-01）可设定这个键的有效/无效。
2．MENU：菜单键，按此键可进入参数设置。
3．ESC：按一下ESC键，则回到前一个状态。
4．JOG：操作器运行时的点动运行键。
5．FWD/REV：操作器运行时，运转方向切换键。
6．RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。
7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。
8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。
9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。
10．RUN：操作器运行时，按下此键起动变频器。
11．STOP：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o2-01）可以设定这个键的有效/无效。
三、方式的切换按（MENU）键，表示驱动方式，然后按↑、↓键切换方式。
读取、设定各方式中参数时，按（DATA/ENTER）键。
从参数的读取、设定状态返回前一状态时，按（ESC）键。
具体操作如下图：图2 方式的切换四、操作举例把加速时间从10.0Sec变更为20.0Sec，请按以下顺序设定参数：五、在驱动方式下的操作在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。
常用监视参数：U1-0 1 频率指令U1-02输出频率图3 驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。
如有异常，按下表中的方法进行处理：运转方向不一致，速度正常调换输出三相中的任意二相，并调换旋转编码器的A、B相或二、运行速度的调整注：速度≤1.0m/s时单层速度和多层速度的设置值相同，预设值均为50.0Hz。
....第一部分变频器的操作方法一、操作面板各部的名称：图 1操作面板布置二、操作键的功能：1．LOCAL/REMOTE ：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE ）切换时按下，由参数（ o2-01 ）可设定这个键的有效 / 无效。
2．MENU ：菜单键，按此键可进入参数设置。
3．ESC：按一下 ESC键，则回到前一个状态。
4．JOG：操作器运行时的点动运行键。
5．FWD/REV ：操作器运行时，运转方向切换键。
6．RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。
....7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。
8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。
9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。
10 ． RUN ：操作器运行时，按下此键起动变频器。
11 ．STOP：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（ o2-01 ）可以设定这个键的有效 / 无效。
三、方式的切换按（MENU ）键，表示驱动方式，然后按、键切换方式。
读取、设定各方式中参数时，按（DATA/ENTER）键。
从参数的读取、设定状态返回前一状态时，按（ESC）键。
具体操作如下图：....图 2方式的切换四、操作举例把加速时间从10.0Sec 变更为20.0Sec ，请按以下顺序设定参数：五、在驱动方式下的操作在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。
常用监视参数：....U1-01频率指令U1-02输出频率U1-03输出电流U1-05电机速度U1-06输出电压指令U1-07主回路直流电压U1-08输出功率U1-09力矩指令U1-10输入端子的状态U1-11输出端子的状态U1-12变频器的运行状态U1-13累计运行时间U3-01前 1回故障内容U3-02前 2回故障内容U3-03前 3回故障内容U3-04前 4回故障内容U3-05第 1次故障发生时间U3-06第 2次故障发生时间U3-07第 3次故障发生时间U3-08第 4次故障发生时间....图 3驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。

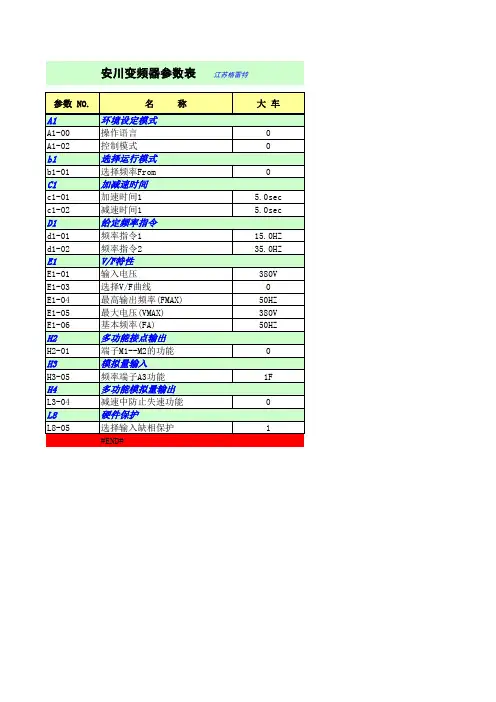

安川变频器参数设定1.电源电压和频率设置：根据实际工作环境的电网电压和频率，将变频器的电源电压和频率参数设置为相应数值。
通常情况下，可以选择自动设置或手动设置两种方式。
对于手动设置，需要输入相应的数值并保存。
2.控制方式设置：安川变频器常见的控制方式有V/F控制、矢量控制和矢量方向控制等。
根据实际需求，选择相应的控制方式，并进行参数设置。
例如，在矢量控制模式下，需要设置电流增益、速度环PI参数和速度跟踪等。
3.输出频率设置：根据需要，设置变频器的输出频率范围。
通常情况下，输出频率范围可以在0~400Hz之间进行设置。
需要注意的是，在设置输出频率范围时，要根据实际负载特性和电机的额定转速进行合理设定。
4.加速度和减速度设置：安川变频器的加速度和减速度参数设置可以影响到电机的启停过程。
根据实际工况需求，设置合适的加速度和减速度数值。
较小的加速度和减速度数值可以减少启动过程中的冲击和压力，提高系统的稳定性，但同时会引起启动时间的延长。
5.故障保护设置：安川变频器提供了多种故障保护功能，包括欠压、过压、过流、过载、短路等。
根据实际需求，设置相应的故障保护参数，以保证系统的安全运行。
例如，可以设置过载保护的触发时间和触发电流，以及过载保护后的处理方式。
6.触发器设置：安川变频器常用的触发器有数字输入触发器和模拟输入触发器等。
根据实际需求，设置相应的触发器参数。
例如，在数字输入触发器设置中，可以设置输入信号的类型和触发条件。
7.网络设置：安川变频器可以通过网络连接进行参数设置和监控。
根据实际需求，设置网络相关参数，包括IP地址、子网掩码、网关、端口等。
同时，还可以设置远程监控和控制权限等。
8.其他设置：除了上述参数的设定，还可以根据实际需求设置一些其他参数，如校准参数、停机后自动重启、运行指示灯状态等。
需要注意的是，在进行安川变频器参数设定时，要根据具体机器设备和实际工况需求进行合理设置，并且在操作过程中要仔细阅读产品说明书和相关资料，以确保设备的正常运行和使用安全。
安川变频器参数设置方法1. 概述安川变频器是一种常用的电力控制设备，广泛应用于各种工业领域。
它能够调整电机运行的转速，帮助实现精密的速度控制。
为了实现最佳的性能和效果，正确设置变频器的参数非常重要。
本文将介绍安川变频器参数设置的方法。
2. 参数设置前的准备工作在设置安川变频器参数之前，我们需要进行一些准备工作：•确定所需的电机类型和参数：在设置变频器参数之前，需要了解电机的类型（如感应电机、同步电机等）和参数（如额定功率、额定转速等）。
这些信息将决定参数设置的范围和选项。
•参考变频器的技术手册：不同型号的安川变频器可能有不同的参数设置方法和选项。
因此，可取得相应型号的技术手册并参考其推荐的参数设置方法。
3. 参数设置步骤以下是设置安川变频器参数的常用步骤：步骤一：进入参数设置模式将变频器通电并连接好电机后，通过按下控制面板上的特定按键或使用外部设备（如电脑或HMI）进入参数设置模式。
进入参数设置模式后，我们可以开始设置各个参数。
步骤二：基本参数设置在设置变频器参数之前，我们需要先进行基本参数的设置。
这些基本参数包括功率、电压等级、电机类型等。
根据实际情况输入这些参数值，并确保输入的数值正确无误。
步骤三：高级参数设置在完成基本参数设置后，我们需要设置一些高级参数以实现更精确的控制效果。
这些高级参数通常包括电流限制、转矩增益、速度环控制等。
根据具体要求和实际应用场景输入相应的参数值。
步骤四：保存参数在完成所有参数设置后，务必将设置的参数进行保存。
有些变频器可以直接将参数保存在内部存储器中，而有些则需要通过特定的操作将参数保存到存储卡或电脑中。
无论哪种方式，都需要确保参数被正确保存以备后续使用。
4. 参数设置注意事项在进行安川变频器参数设置时，需要注意以下事项：•仔细阅读技术手册：不同型号的变频器可能有不同的参数设置方法和选项。
因此，在进行参数设置之前，务必仔细阅读相应型号的技术手册，了解设备的参数设置要求。
第一部分变频器的操作方法一、操作面板各部的名称:L 运行方式表示REV ：输入反转指令时亮SEQ ；从控制回路端子输入的运行指令有效时亮REF ：从控制回路端子13. 14输入的频率指令有效时亮显示畚数名称及其设定值操作渥为了实行参数设定.监视，运行・自学习等用键」图1 操作面板布置二、操作键的功能：1 . LOCAL/REMOTE :用数字操作器运行（COCAL ）和用控 制回路端子运行（REMOTE ）切换时按下，由参数（02-01） 可设定这个键的有效/无效。
2. MENU :菜单键，按此键可进入参数设置。
3. ESC :按一下ESC 键，则回到前一个状态。
4. JOG :操作器运行时的点动运行键。
5.FWD/REV :操作器运行时，运转方向切换键。
DRIVE ：驱动方式时亮 FWD ：输入正转指令时亮□rGlTAL O^EAATOfl JVOP--^0数据表示部分6. RESET:设定参数数值时，选择操作位；故障发生时，作为故障复位键。
7. 增加键：选择方式、组、功能、参数的名称、设定值（增 力D 时按下此键。
& 减少键：选择方式、组、功能、参数的名称、设定值（减 少）时按下此键。
9. DATA/ENTER :各模式、功能、参数、设定值确认时按下 此键。
10. RUN :操作器运行时，按下此键起动变频器。
11. STOP :操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（02-01 ）可以设定这个键的有效/无效。
三、方式的切换按（MENU ）键，表示驱动方式，然后按 、 键切换方式。
读 取、设定各方式中参数时，按（DATA/ENTER ）键。
从参数的读 取、设定状态返回前一状态时， 按（ESC ）键。
具体操作如下图：功能的表示（養照蛊数）图2方式的切换rwi.c\.A1 -00= 5 * * *丿_1 -[目*诵L.a*iiFG5* 方目学刃05* 方式话樺""堆■卉式bl方式的表示 B1!®為壇说底方式 05* 命式u 捋its 旳恵當宁mGS* 方式邀3»翼动方式rtiYjr 费：请离压吓J5率常专瑞人扛迪 并去示内容 旳殛览别站m ） 不nW 而不同）LrJ■H 方式G5+ "ski4i»ft 希方式自学习方武誥爭罢■城和方式时領示｛出厂谡定“不WfPG 丢.1坨！VI " I匕*对丿电軌 ■字习章示门出厂附宦不同忙:螯自电「仔定电,玉设：tQUICK'£IART)t 机■丘艷圧1> VAC四、操作举例 把加速时间从lO.OSec 变更为20.0Sec,请按以下顺序设定参数:顺序五、在驱动方式下的操作 在驱动方式下，可监视频率指令、输出频率、输出电流、输出电 压、输入输出状态等及显示异常内容、异常记录等。
安川变频器的调试及参数设置表齐全公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-第一部分变频器的操作方法一、操作面板各部的名称：图1 操作面板布置二、操作键的功能：1．LOCAL/REMOTE：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o2-01）可设定这个键的有效/无效。
2．MENU：菜单键，按此键可进入参数设置。
3．ESC：按一下ESC键，则回到前一个状态。
4．JOG：操作器运行时的点动运行键。
5．FWD/REV：操作器运行时，运转方向切换键。
6．RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。
7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。
8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。
9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。
10．RUN：操作器运行时，按下此键起动变频器。
11．STOP：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o2-01）可以设定这个键的有效/无效。
三、方式的切换按（MENU）键，表示驱动方式，然后按?、?键切换方式。
读取、设定各方式中参数时，按（DATA/ENTER）键。
从参数的读取、设定状态返回前一状态时，按（ESC）键。
具体操作如下图：图2 方式的切换四、操作举例把加速时间从10.0Sec变更为20.0Sec，请按以下顺序设定参数：五、在驱动方式下的操作在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。
常用监视参数：图3 驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。
如有异常，按下表中的方法进行处理：二、运行速度的调整按照实际需要，可对以下参数进行调整：注：速度≤1.0m/s时单层速度和多层速度的设置值相同，预设值均为50.0Hz。
第一部分变频器的操纵方法之袁州冬雪创作一、操纵面板各部的称号：图1 操纵面板安插二、操纵键的功能：1．LOCAL/REMOTE：用数字操纵器运行（COCAL）和用节制回路端子运行（REMOTE）切换时按下，由参数（o201）可设定这个键的有效/无效.2．MENU：菜单键，按此键可进入参数设置.3．ESC：按一下ESC键，则回到前一个状态.4．JOG：操纵器运行时的点动运行键.5．FWD/REV：操纵器运行时，运转方向切换键. 6．RESET：设定参数数值时，选择操纵位；故障发生时，作为故障复位键.7．增加键：选择方式、组、功能、参数的称号、设定值（增加）时按下此键.8．减少键：选择方式、组、功能、参数的称号、设定值（减少）时按下此键.9．DATA/ENTER：各形式、功能、参数、设定值确认时按下此键.10．RUN：操纵器运行时，按下此键起动变频器. 11．STOP：操纵器运行时，按下此键停止变频器；节制回路端子运行时，由参数（o201）可以设定这个键的有效/无效.三、方式的切换按（MENU）键，暗示驱动方式，然后按、键切换方式.读取、设定各方式中参数时，按（DATA/ENTER）键.从参数的读取、设定状态返回前一状态时，按（ESC）键.详细操纵如下图：图2 方式的切换四、操纵举例把加速时间从10.0Sec变动为20.0Sec，请按以下顺序设定参数：五、在驱动方式下的操纵在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等.常常使用监视参数：图3 驱动方式下的操纵方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常.如有异常，按二、运行速度的调整注：速度≤1.0m/s时单层速度和多层速度的设置值相同，预设值均为50.0Hz.三、平层精度的调整平层精度的调整必须在井道平层装置已经调整完毕的情况下停止，即井道插板位置已调整准确（普通井道系统）或井道偏移量及各层楼高度已设置准确（相对值编码器系注：以上方法其实不是唯一的调整方法，还可以通过PLC 或微机数据的调整来调整平层精度，详细的调整方法拜见相应的调试说明.四、起动加速度的调整为包管起动加速度和舒适感，可适当调整变频器的相关参五、停止减速度的调整为包管停止减速度和舒适感，可适当调整变频器的相关参没有在上表中列出的参数为变频器的出厂值；除了本调试说明中述及的调整参数外，请不要随意改动变频器参数，以免造成不需要的费事.注意：如果发现上述故障以外的故障提示，请速与本公司。
