安川G7变频器在起重机大车运行机构上的参数设置

  • 格式：xls
  • 大小：243.00 KB
  • 文档页数：3

下载文档原格式

  / 3

合集下载

安川G7变频器调试资料

安川G7变频器调试资料

一。

概述：安川公司最新推出的G7变频器是在原先的616G5变频器的基础上作了部分的改进，液晶操作器改成了大屏幕的显示，并具备了COPY参数的功能，电机自学习增加了静态学习的模式，但大部分的参数功能还是和原先的616G5变频器一样。

二．参数设置（下列参数在调试工作中是必须掌握的）1．环境设定：A1-00=0 语言选择：英文A1-01=2 参数的存取等级：ADVANCED。

可以修改所有的参数A1-02=3 控制模式：闭环矢量控制（2是开环矢量控制）A1-03=0 初始化2220（2线制的初始化，出厂设定）2．应用参数：B1-01=1 选择频率指令：控制回路端子（设0为数字操作器）B1-02=1 选择运行指令：控制回路端子（设0为数字操作器）B1-03=1 停止方法：自由滑行停止（0是减速停止，停车时输出接触器会拉弧）3．调整参数：C1-01=0 加速时间（数字量约为2.5）C1-02=0 减速时间(数字量约为2.5)C2-01=0 加速开始S (数字量约为2.0)C2-02=0 加速完成S (数字量约为0.8)C2-03=0 减速开始S (数字量约为0.8)C2-04=0 减速完成S (数字量约为1.0)C5-01=20 速度环比例增益1C5-02=0.5 速度环积分增益1C5-03=25 速度环比例增益2C5-04=0.5 速度环积分增益2C5-07 =6 ASR切换频率C6-02=3 载波频率8KHZ 设2是（5KHZ）4．指令参数：d1-01=0 零速d1-02=5 检修半速（32位主板）由H3-09=1F开通d1-03=2 再平层速度（32位主板）由H3-05=1F开通d1-04=3 爬行速度（数字量）d1-05=10 检修速度（数字量）d1-06=30 单层速度（数字量）d1-07=40 双层速度（数字量）d1-08=50 多层速度（数字量）5．电机参数：E1-01=380 输入电压设定E1-04=50 最高输出频率（注意：闭环和开环切换时会变60HZ）E1-05=380 电机最高电压E1-06=50 基频（注意：闭环和开环切换时会变60HZ）E2-01= 电机额定电流（根据电机铭牌设）E2-02= 电机额定滑差（自整定得出）E2-03= 电机空载电流（自整定得出）E2-04= 电机极数（根据电机铭牌设）E2-05= 电机线间电阻（自整定得出）E2-06= 电机漏电感（自整定得出）E2-07= 电机铁心饱和系数1（自整定得出）E2-08= 电机铁心饱和系数2（自整定得出）E2-09= 电机的机械损耗（自整定得出）6．选件参数：F1-01=600 PG参数F1-05=0 PG旋转方向设定F1-06=1 PG输出分频比7．选择端子功能：H1-02=8 S4端子的功能基极封锁H1-03=3 S5端子的功能多段速1H1-04=4 S6端子的功能多段速2H1-05=5 S7端子的功能多段速3H1-07=F 使无效，因为该值出厂为5，和H1-05有冲突H3-02=100% 模拟给定A1增益H3-03=0 模拟给定A1偏置H3-05=1F (不使用模拟量输入)开通d1-03H3-09=1F (不使用模拟量输入)开通d1-028．保护功能：L3-04=0 减速时失速防止功能无效,如设1空载上行无减速L7-01=200正转力矩限制L7-02=200反转力矩限制L7-03=200正转再生力矩限制L7-04=200反转再生力矩限制L8-05=0 输入缺相保护无效1（有效）L8-07=1 输出缺相保护有效0（无效）9．监控参数：U1-01 频率给定U1-02 频率输出U1-03 输出电流U1-05 电机速度U1-06 输出电压U1-10 输入端子状态U1-11 输出端子状态U3-01 最近一次发生故障内容U3-02 前第二次发生故障内容U3-03 前第三次发生故障内容U3-04 前第四次发生故障内容U3-05 最近故障发生时的时间记录U3-06 前第二次故障发生时的时间记录U3-07 前第三次故障发生时的时间记录U3-08 前第四次故障发生时的时间记录三．电机自学习：G7变频器的自学习有3种模式，旋转型自学习，停止型自学习，只对线间电阻的停止型自学习。

安川G变频器调试说明

安川G变频器调试说明

安川G7变频器调试说明一、变频器参数的设定方法：1、变频器操作器上共有11个按键：1）LOCAL/REMOTE本地与远程控制转换键；2）MENU 选择菜单键，用来选择个模式；3）ESC 返回键，按下此键则返回到前一个状态；4）JOG 点动键，操作器运行时的点动运行键；5）FWD/REV 正转/反转键，操作器运行时，切换旋转方向；6）〉/RESET移位/复位键，选择设定参数数值的位数键，故障发生时作为故障复位键使用；7）∧增加键，选择模式，参数编号，设定值（增加）等等；8）∨减少键，选择模式，参数编号，设定值（减少）等等；9）DATA/ENTER数据/输入键，决定各模式，参数的编号，设定值；10）RUN运行键，用操作器运行时，按此键启动变频器；11）STOP 停止键，用操作器运行时，按此键停止变频器；2、变频器参数的设定方法：（1）在监视界面下按下MENU键，界面显示“Operation”,连续按下MENU键会在如下5个菜单之间来回转换：1）Operation 驱动模式，在此模式下按下DATA/ENTER键，变频器会回到监视界面；2）Quick Setting QUICK程序模式，初始设定；3）Programming ADVANCED程序模式，变频器全部参数设定；4）Modified Consts 校验模式，已设定过的与出厂值不同的参数；5）Auto Tuning 字学习模式，对电机参数进行自学习；（2）Quick Setting初始设定举例（设定A1-02=3 带PG矢量控制）：在监视界面下按下MENU键，直至显示“Quick Setting”界面，再按“DATA/ENTER”键，显示“A1-00=0”,再按“〉/RESET”键，此时“00”闪动，再按“∧”键，将“00”改为“02”，再按“DATA/ENTER”键后，将数值改为“03”，再按“DATA/ENTER”键，A1-02就被设置成“03”即带PG矢量控制模式；（3） P rogramming参数设定举例：（设定F1-01=1024 编码器脉冲数）在监视界面下按下MENU键，直至显示“Programming”界面，再按“DATA/ENTER”键，显示“A1-00=0”,此时“A1”闪动，再按“∧”键，直至出现“F1-01=0”，此时“F1”闪动，再按再按“〉/RESET”键，此时“01”闪动，再按“DATA/ENTER”键后，将数值改为“1024”，再按“DATA/ENTER”键，“F1-01”的数值即编码器脉冲数就被设置成1024；（4）在以上两例中设置完参数以后，如不修改其它参数，可直接按MENU键，再按“DATA/ENTER”键，变频器会直接回到监视界面。

安川变频器G7B在起重应用设置[模拟量输入]

安川变频器G7B在起重应用设置[模拟量输入]

安川G7B在起重应用设置（模拟量输入）默认分类2009-10-16 15:32:10 阅读98 评论0 字号：大中小订阅开环安川变频器-安川G7变频器不带PG用在起重机起升上如何设置电动机是85KW的,变频器是CIMR-G7B4132 ，制动单元CDBR-4045 三个，制动电阻18KW/15欧三箱详细参数（请参考）选择电压跳线400/415V 见4-3 （根据电网电压决定）初始化A1-03 =2220 （2线制模式初始化）按MENU选择“高级程序模式”ADVA1-00=7 语言选择7 代表汉语A1-01=1 用户选择参数（仅可设定/查看A2-01~32所设定的参数）A1-02=2 无PG的矢量控制运行模式选择：b1-01=1 控制回路端子（模拟量输入）模拟量b1-02=1 控制回路端子（顺控输入）开关量调整：CC1-01=3S 频率从0 %升到100%所需时间C1-02=3S 频率从100%降到0%所需时间C2 初始圆弧（S特性）可选E 电机参数：E1-01=380 输入电压设定E1-04=50.0 最高输出频率E1-5=380/400V 最高输出电压H 参数端子功能选择H2-01=5 M1 M2 功能选择（抱闸）要设定L4-01（抱闸临界频率）H2-01-37 端子M1 M2 功能选择（抱闸）如发生溜沟，请调节直流制动B2参数。

谨慎使用L4-01=0~10HZ观察U1-83峰值电流（1HZ）L保护功能L3-04=0（0无效（按设定的减速时间停止，时间过短，报OV过压报警)L7-01=150% 正转电动转矩极限L7-02=-150% 反转电动转矩极限自学习按MENU键选择 A TUNE 自学习模式按DATA/ENTER 进入自学习模式T1-00=1 电机选择T1-01=0 旋转型自学习（如果连接有卷筒，请采用停止型自学习功能1）T1-02= 8 电机的额定输出功率（单位为Kw ）T1-03=380V 电机额定电压T1-04=170A 电机额定电流T1-05=50HZ 电机额定频率TI-06=8 电机的极数T1-07=735电机的额定转速闭环安川变频器-安川G7变频器带PG用在起重机起升上如何设置电动机是85KW的,变频器是CIMR-G7B4110 ，制动单元CDBR-4045 三个，制动电阻18KW/15欧三箱。

安川g7变频器调试说明

安川g7变频器调试说明

安川g7变频器调试说明安川G7变频器调试说明一、调试前准备工作1.1 确保变频器与控制设备正确连接1.2 检查主电源是否正常接通1.3 检查变频器的各个参数设定是否符合要求二、变频器调试步骤2.1 变频器开机设置2.1.1 按下开机按钮，等待变频器启动2.1.2 进入变频器主菜单，按照提示进行基本参数的设置2.2 变频器运行参数调试2.2.1 设置变频器的额定频率和电流2.2.2 调整变频器的输出频率和电流，观察设备的运行情况2.2.3 如有需要，对输出频率和电流进行优化调整，以达到最佳效果2.3 变频器保护功能测试2.3.1 设置变频器的过载保护参数2.3.2 模拟设备过载情况，观察变频器的保护功能是否正常2.3.3 如有需要，调整过载保护参数，以达到最佳保护效果2.4 变频器通信调试（可选）2.4.1 设置变频器的通信参数2.4.2 连接变频器与控制设备的通信线路，进行通信测试2.4.3 如有需要，对通信参数进行调整，以确保稳定的通信连接三、调试注意事项3.1 注意安全操作，避免电击等事故3.2 在调试过程中，注意观察设备运行情况，及时处理异常情况3.3 如需更详细的调试步骤和参数设置，请参考安川G7变频器的说明书附件：本文档不涉及附件内容。

法律名词及注释：1.变频器：Variable Frequency Drive，简称VFD，是一种可以通过改变电机输入电压和频率来控制电动机转速的设备。

2.额定频率：指设备正常运行时的设定频率，也叫基准频率。

3.额定电流：指设备正常运行时的电流大小，也叫基准电流。

4.过载保护：指变频器系统通过监测电机电流等参数，当电流超过设定值时，自动停机保护设备和系统的功能。

安川G7参数设置表

安川G7参数设置表

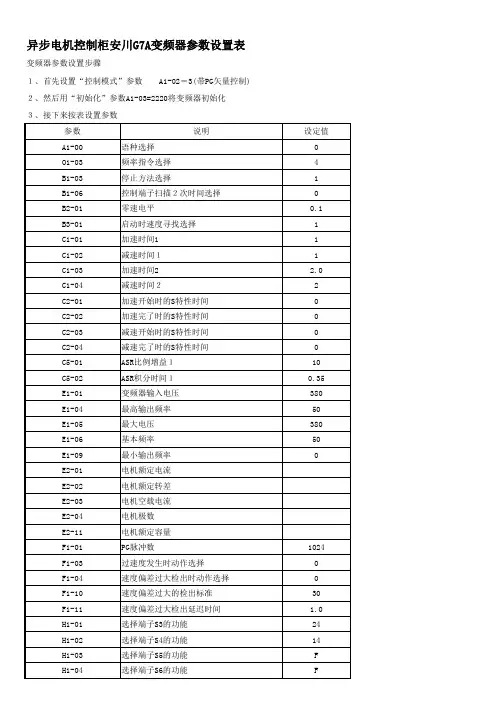

异步电机控制柜安川G7A变频器参数设置表
变频器参数设置步骤 １、首先设置“控制模式”参数 A1-02＝3(带PG矢量控制) ２、然后用“初始化”参数A1-03=2220将变频器初始化 ３、接下来按表设置参数 参数 A1-00 O1-03 B1-03 B1-06 B2-01 B3-01 C1-01 C1-02 C1-03 C1-04 C2-01 C2-02 C2-03 C2-04 C5-01 C5-02 E1-01 E1-04 E1-05 E1-06 E1-09 E2-01 E2-02 E2-03 E2-04 E2-11 F1-01 F1-03 F1-04 F1-10 F1-11 H1-01 H1-02 H1-03 H1-04 语种选择 频率指令选择 停止方法选择 控制端子扫描２次时间选择 零速电平 启动时速度寻找选择 加速时间1 减速时间１ 加速时间2 减速时间２ 加速开始时的S特性时间 加速完了时的S特性时间 减速开始时的S特性时间 减速完了时的S特性时间 ASR比例增益１ ASR积分时间１ 变频器输入电压 最高输出频率 最大电压 基本频率 最小输出频率 电机额定电流 电机额定转差 电机空载电流 电机极数 电机额定容量 PG脉冲数 过速度发生时动作选择 速度偏差过大检出时动作选择 速度偏差过大的检出标准 速度偏差过大检出延迟时间 选择端子S3的功能 选择端子S4的功能 选择端子S5的功能 选择端子S6的功能 1024 0 0 30 1.0 24 14 F F 说明 设定值 0 4 1 0 0.1 1 1 1 2.0 2 0 0 0 0 10 0.35 380 50 380 50 0
F 9 F F F F 37 0 100% 0 1 14 100% 5 1 1 5 1 0 0 0 0
备注
按电机极数设置
按额定电压设置 该参数与E1-06相同

安川G7变频器调试说明

安川G7变频器调试说明

安川G7变频器调试说明一、变频器参数的设定方法：1、变频器操作器上共有11个按键：1）LOCAL/REMOTE本地与远程控制转换键；2）MENU 选择菜单键，用来选择个模式；3）ESC 返回键，按下此键则返回到前一个状态；4）JOG 点动键，操作器运行时的点动运行键；5）FWD/REV 正转/反转键，操作器运行时，切换旋转方向；6）〉/RESET移位/复位键，选择设定参数数值的位数键，故障发生时作为故障复位键使用；7）∧增加键，选择模式，参数编号，设定值（增加）等等；8）∨减少键，选择模式，参数编号，设定值（减少）等等；9）DATA/ENTER数据/输入键，决定各模式，参数的编号，设定值；10）RUN运行键，用操作器运行时，按此键启动变频器；11）STOP 停止键，用操作器运行时，按此键停止变频器；2、变频器参数的设定方法：（1）在监视界面下按下MENU键，界面显示“Operation”,连续按下MENU 键会在如下5个菜单之间来回转换：1）Operation 驱动模式，在此模式下按下DATA/ENTER键，变频器会回到监视界面；2）Quick Setting QUICK程序模式，初始设定；3）Programming ADVANCED程序模式，变频器全部参数设定；4）Modified Consts 校验模式，已设定过的与出厂值不同的参数；5）Auto Tuning 字学习模式，对电机参数进行自学习；（2）Quick Setting初始设定举例（设定A1-02=3 带PG矢量控制）：在监视界面下按下MENU键，直至显示“Quick Setting”界面，再按“DATA/ENTER”键，显示“A1-00=0”,再按“〉/RESET”键，此时“00”闪动，再按“∧”键，将“00”改为“02”，再按“DATA/ENTER”键后，将数值改为“03”，再按“DATA/ENTER”键，A1-02就被设置成“03”即带PG矢量控制模式；（3） P rogramming参数设定举例：（设定F1-01=1024 编码器脉冲数）在监视界面下按下MENU键，直至显示“Programming”界面，再按“DATA/ENTER”键，显示“A1-00=0”,此时“A1”闪动，再按“∧”键，直至出现“F1-01=0”，此时“F1”闪动，再按再按“〉/RESET”键，此时“01”闪动，再按“DATA/ENTER”键后，将数值改为“1024”，再按“DATA/ENTER”键，“F1-01”的数值即编码器脉冲数就被设置成1024；（4）在以上两例中设置完参数以后，如不修改其它参数，可直接按MENU 键，再按“DATA/ENTER”键，变频器会直接回到监视界面。

安川VARISPEEDG7参数调试说明

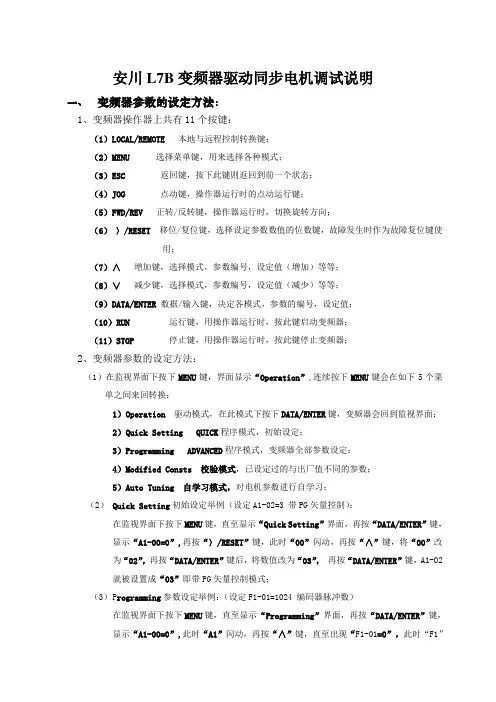

安川L7B变频器驱动同步电机调试说明一、变频器参数的设定方法：1、变频器操作器上共有11个按键：（1）LOCAL/REMOTE本地与远程控制转换键；（2）MENU 选择菜单键，用来选择各种模式；（3）ESC 返回键，按下此键则返回到前一个状态；（4）JOG 点动键，操作器运行时的点动运行键；（5）FWD/REV 正转/反转键，操作器运行时，切换旋转方向；（6）〉/RESET移位/复位键，选择设定参数数值的位数键，故障发生时作为故障复位键使用；（7）∧增加键，选择模式，参数编号，设定值（增加）等等；（8）∨减少键，选择模式，参数编号，设定值（减少）等等；（9）DATA/ENTER数据/输入键，决定各模式，参数的编号，设定值；（10）RUN运行键，用操作器运行时，按此键启动变频器；（11）STOP 停止键，用操作器运行时，按此键停止变频器；2、变频器参数的设定方法：（1）在监视界面下按下MENU键，界面显示“Operation”,连续按下MENU键会在如下5个菜单之间来回转换：1）Operation 驱动模式，在此模式下按下DATA/ENTER键，变频器会回到监视界面；2）Quick Setting QUICK程序模式，初始设定；3）Programming ADVANCED程序模式，变频器全部参数设定；4）Modified Consts 校验模式，已设定过的与出厂值不同的参数；5）Auto Tuning 自学习模式，对电机参数进行自学习；（2）Quick Setting初始设定举例（设定A1-02=3 带PG矢量控制）：在监视界面下按下MENU键，直至显示“Quick Setting”界面，再按“DATA/ENTER”键，显示“A1-00=0”,再按“〉/RESET”键，此时“00”闪动，再按“∧”键，将“00”改为“02”，再按“DATA/ENTER”键后，将数值改为“03”，再按“DATA/ENTER”键，A1-02就被设置成“03”即带PG矢量控制模式；（3）P rogramming参数设定举例：（设定F1-01=1024 编码器脉冲数）在监视界面下按下MENU键，直至显示“Programming”界面，再按“DATA/ENTER”键，显示“A1-00=0”,此时“A1”闪动，再按“∧”键，直至出现“F1-01=0”，此时“F1”闪动，再按再按“〉/RESET”键，此时“01”闪动，再按“DATA/ENTER”键后，将数值改为“1024”，再按“DATA/ENTER”键，“F1-01”的数值即编码器脉冲数就被设置成1024；（4）在以上两例中设置完参数以后，如不修改其它参数，可直接按MENU键，再按“DATA/ENTER”键，会直接回到监视界面。

安川 G7变频器调试说明(两篇)2024

引言：安川（Yaskawa）G7变频器是一种常用于工业控制系统中的电力控制设备。

本文为安川G7变频器调试说明（二），主要介绍了在正常使用与调试过程中可能遇到的问题和解决方法。

通过本文，您将了解到关于安川G7变频器的调试技巧和注意事项，从而更好地应用于电力控制系统中。

概述：安川G7变频器是一种先进的变频调速设备，广泛应用于电力控制系统中。

在正常使用和调试过程中，可能会出现一些问题。

本文将详细介绍一些常见的问题以及相应的解决方法，帮助用户更好地应对这些问题。

正文内容：1.安装问题1.1安装位置选择1.2连接电源和信号线的正确方法1.3地线的连接1.4散热与通风1.5防护等级和防护措施2.参数设置问题2.1参数的具体含义和设置方法2.2PID参数调整方法2.3输出频率和电压的调整2.4特殊功能参数的设置2.5保存和读取参数设置3.故障诊断问题3.1故障代码解读3.2故障处理技巧3.3常见故障现象及解决方法3.4故障现象的日志记录和查询4.调试技巧4.1预调试准备工作4.2变频器正常启动和停止4.3加载试验和调速试验4.4接口和通讯调试4.5调试过程中的注意事项5.参数备份和恢复5.1参数备份的重要性5.2参数备份的方法和注意事项5.3参数恢复的方法和注意事项5.4参数备份与恢复的实际案例5.5定期备份与恢复的建议总结：通过本文，我们详细介绍了安川G7变频器的调试说明。

在安装过程中，我们需要注意安装位置的选择、正确连接电源和信号线、地线的连接、散热与通风以及防护等级和措施。

在参数设置方面，我们介绍了参数的设置方法和具体含义、PID参数调整方法、输出频率和电压的调整以及特殊功能参数的设置。

故障诊断方面，我们解读了故障代码、故障处理技巧、常见故障现象及解决方法以及故障现象的日志记录和查询。

调试技巧方面，我们讲述了预调试准备工作、变频器正常启动和停止、加载试验和调速试验、接口和通讯调试以及调试过程中的注意事项。

安川G7变频器在起重机小车运行机构上的参数设置.xls
