北京市海淀区2019届中考复习《投影与视图》专题复习练习含答案

2019备战中考数学（北师大版）专题练习-投影与视图（含答案）一、单选题1.如图，由两个相同的正方体和一个圆锥体组成一个立体图形，其俯视图是（）A. B. C. D.2.小明同学拿着一个如图所示的三角形木架在太阳光下玩，他不断变换三角形木架的位置，他说他发现了三角形木架在地上出现过的影子有四种：①点；②线段；③三角形；④四边形．你认为小明说法中正确的个数有（）A. 4个B. 3个C. 2个D. 1个3.小涛用一块矩形的硬纸板在阳光下做投影实验，通过观察后，他发现这块矩形硬纸板在平整的地面上不可能出现的投影是（）A. 线段B. 矩形C. 平行四边形D. 三角形4.如图是由相同小正方体组成的立体图形，它的左视图为（）A. B. C.D.5.下列图形中，表示两棵小树在同一时刻阳光下的影子的图形可能是（）A. B. C.D.6.墨墨在操场上练习双杠的过程中发现双杠的两横杠在地上的影子（）A. 相交B. 互相垂直C. 互相平行D. 无法确定7.如图，由4个大小相同的正方体组合而成的几何体，其俯视图是（）A. B. C.D.8.在水平的讲台上放置圆柱形水杯和长方体形粉笔盒如下实物图，则它的俯视图是（）A. 图①B. 图②C. 图③D. 图④9.用4个完全相同的小正方体搭成如图所示的几何体，该几何体的（）A. 主视图和左视图相同B. 主视图和俯视图相同C. 左视图和俯视图相同D. 三种视图都相同二、填空题10.如图所示的几何体的三视图，这三种视图中画图不符合规定的是________ ．11.一个长方形的正投影的形状、大小与原长方形完全一样，则这个长方形________投影面；一个长方形的正投影的形状、大小都发生了变化，则这个长方形________投影面.12.人在灯光下走动，当人远离灯光时，其影子的长度将________ ．13.形成投影应具备的条件有:________、________、________14.太阳光是________ 投影．灯光是________ 投影15.有底面为正方形的直四棱柱容器A和圆柱形容器B，容器材质相同，厚度忽略不计．如果它们的主视图是完全相同的矩形，那么将B容器盛满水，全部倒入A容器，问：结果会________ （“溢出”、“刚好”、“未装满”，选一个）16.投影可分为________ 和________ ；一个立体图形，共有________ 种视图．三、解答题17.如图，树、红旗、人在同一直线上，已知人的影子为AB，树的影子为CD，确定光源的位置并画出旗杆的影子．18.如图是某工件的三视图，求此工件的全面积和体积．19.某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB的影长AC为12米，并测出此时太阳光线与地面成30°夹角．（1）求出树高AB；（2）因水土流失，此时树AB沿太阳光线方向倒下，在倾倒过程中，树影长度发生了变化，假设太阳光线与地面夹角保持不变．求树的最大影长．（用图（2）解答）四、综合题20.如图，S为一个点光源，照射在底面半径和高都为2m的圆锥体上，在地面上形成的影子为EB，且∠SBA=30°．（以下计算结果都保留根号）（1）求影子EB的长；（2）若∠SAC=60°，求光源S离开地面的高度．21.5个棱长为1的正方体组成如图的几何体．（1）该几何体的体积是________（立方单位），表面积是________（平方单位）．（2）给几何体从正面看和从左边看分别能得到什么平面图形，把它们画出来．22.如图，由若干个完全相同的小正方体堆成的一个几何体放置在平整的地面上．（1）请画出这个几何体的三视图．（2）如果在这个几何体的表面喷上红色的漆，则在所有的小正方体中，有________个小正方体只有一个面是红色，有________个小正方体只有两个面是红色，有________个小正方体只有三个面是红色．23.如图，晚上小亮在广场上乘凉．图中线段AB表示站在广场上的小亮，线段P0表示直立在广场上的灯杆，点P表示照明灯．（1）请你在图中画出小亮在照明灯P照射下的影子BC；（2）如果灯杆高PO=-12m，小亮的身高AB=1.6m，小亮与灯杆的距离BO=13m，请求出小亮影子的长度．答案解析部分一、单选题1.【答案】D【考点】简单组合体的三视图【解析】【解答】解：从几何体的上面看：可以得到两个正方形，右边的正方形里面有一个内接圆，故答案为：D．【分析】俯视图就是从上往下看到的平面图形。

2019年中考数学专题复习卷: 投影与视图一、选择题1.下列几何体中，主视图与俯视图不相同的是( )A. 正方体B. 四棱锥C. 圆柱D. 球【答案】B【解析】：A、主视图和俯视图都是正方形，因此A不符合题意；B、四棱锥的主视图是三角形，俯视图是四边形，四边形的中间一点与四个顶点相连，因此B符合题意；C、圆柱的主视图和俯视图都是长方形，因此C不符合题意；D、球体的三种视图都是圆，因此D不符合题意；故答案为：B【分析】正方体和球体的三种视图相同，因此可对A、D作出判断；圆柱体的主视图和俯视图相同，可对C作出判断；四棱锥的主视图和俯视图不相同，可对B作出判断，即可得出答案。

2.六个大小相同的正力体搭成的几何体如图所示,其俯视图是（）.A. B.C. D.【答案】B【解析】：从上往下看，正方形的个数从左到右分别是2,1,2故答案为B【分析】俯视图是从几何体的上面向下看时，正方形正方形的个数从左到右分别是2,1,2，排除A、B、D，即可得出答案。

3.如图是由5个大小相同的小正方体组成的几何体，则它的左视图是（）A. B.C. D.【答案】B【解析】：从左面看到的图形是故答案为：B【分析】在侧投影面上的正投影叫做左视图；观察的方法是：从左面看几何体得到的平面图形。

4.右图是由5个大小相同的正方体搭成的几何体，这个几何体的俯视图是（）A. B.C. D.【答案】A【解析】从上面往下面看到的图形是故答案为：A.【分析】俯视图是在水平投影面上的正投影，看法是：从上面往下看到的图形.5.如图所示的几何体是由4个相同的小正方体搭成的，它的主视图是（）A. B.C. D.【答案】B【解析】：∵从物体正面看，最底层是三个小正方形，第二层最右边一个小正方形，故答案为：B.【分析】主视图：从物体正面观察所得到的图形，由此即可得出答案.6.如图所示的几何体的主视图是（）A. B.C.D.【答案】B【解析】根据主视图的定义，几何体的主视图由三层小正方形组成，下层有三个小正方形，二三层各有一个小正方形，故答案为：B.【分析】根据定义，简单几何体组合体的主视图，就是从前向后看得到的正投影，从而得出本题的主视图是由三层小正方形组成，下层有三个小正方形，二三层各有一个小正方形，而且二，三层的小正方形靠左，从而得出答案。

第五章投影与视图 2024--2025学年北师大版九年级数学上册专题一投影【知识聚焦】投影通常考查画图与计算两个方面：画图可根据投影的定义，利用平行投影中光线平行为已知条件；中心投影常利用两条直线相交确定光；计算常利用相似知识解决.1. 投影的相关概念物体在光线的照射下，在某个平面内形成的影子叫做投影. 这时，照射光线叫做投影线，影子(投影)所在的平面叫做投影面.2. 平行投影的概念由平行光线形成的投影是平行投影. (注意：平行投影的投影线都是平行的)3. 正投影的概念投影线垂直于投影面产生的投影叫做正投影. 在实际作图中，正投影被广泛应用，主要有线段、平面图形及立体图形.4. 中心投影的概念由同一点(点光) 发出的光线形成的投影叫做中心投影.(注意：中心投影的光是点光，它的光线相交于一点)5. 视点、视线和盲区的概念由同一点(点光)发出的光线形成的投影叫做中心投影.(注意：中心投影的光是点光，它的光线相交于一点)【典例精讲】题型1 平行投影的应用【例1】如图所示，在一面与地面垂直的围墙的同侧有一根高10米的旗杆AB 和一段高度未知的电线杆 CD，它们都与地面垂直，为了测得电线杆的高度，一个小组的同学进行了如下测量；某一时刻，在太阳光照射下，旗杆落在围墙的影子 EF的长度为2米，落在地面上的影子BF的长度为10米，而电线杆落在围墙上的影子GH的长度为3米，落在地面上的影子DH的长度为5米. 依据这些数据，该小组的同学计算出了电线杆的高度.(1) 该小组的同学在这里利用的是投影的有关知识进行计算的.(2) 试计算出电线杆的高度，并写出计算过程.举一反三。

1. 如图所示，该小组发现8米高的旗杆DE 的影子 EF 落在了包含一圆弧形小桥在内的路上，于是他们开展了测算小桥所在圆的半径的活动. 小刚身高1.6米，测得其影长为2.4米，同时测得 EG的长为3米，HF 的长为1米，测得拱高(弧GH的中点到弦GH的距离，即MN的长度) 为2米，求小桥所在圆的半径.题型 2 中心投影的应用【例2】如图所示，不透明圆锥体 DEC 放在直线 BP 所在的水平面上且 BP 过圆锥底面的圆心，圆锥的高为23m,底面圆半径为2m，一点光位于点 A处，照射到圆锥体后，在水平面上留下的影长BE=4m.(1) 求∠ABC的度数;(2) 若∠ACP=2∠ABC, 求光A距水平面的高度.举一反三2. 小明现有一根2m长的竹竿，他想测出自家门口马路上一盏路灯的高度，但又不能直接测量，他采用了如下办法：①先走到路旁的一个地方，竖直放好竹竿，测量此时的影长为1m；②沿竹竿影子的方向向远处走了两根竹竿的长度4m，然后又竖直放好竹竿，测量此时竹竿的影子长正好为2m.小明说他可以计算出路灯的高度，他如何计算?题型3 盲区的实际应用问题【例3】如图所示，AB 表示一坡角为60°、高为2003米的山坡，一架距地面1000 米的飞机(点C)在山前飞行，此时从飞机看山顶A的俯角为30°.(1) 请在图中画出飞机向山后看的盲区的大小；(2) 求当飞机继续向高处飞多少米时向山后看无盲区?举一反三3. 如图所示，左边的楼高，AB=60m,右边的楼高CD=24m,且BC=30m,地面上的目标P 位于距C点 15m处.(1) 请画出从A 处能看到的地面上距离点 C 最近的点，这个点与点C之间的距离为多少?(2) 从A 处能看见目标P吗? 为什么?题型 4 几何知识型问题【例4】如图所示，已知一纸板ABCD的形状为正方形，其边长为10cm，AD，BC与投影面β平行，AB，CD与投影面β不平行，正方形在投影面β上的正投影为. A₁B₁C₁D₁,若∠ABB₁=45°,求正投影A₁B₁C₁D₁的面积.举一反三4. 如图所示，在Rt△ABC中，∠C=90°,在阳光的垂直照射下，点C 落在斜边AB上的点 D.(1) 试探究线段AC，AB和AD 之间的关系，并说明理由；(2) 线段BC，AB和BD之间也有类似的关系吗?专题二视图【知识聚焦】对同一个物体从不同方向看，可以得到不同的视图，画一个物体的三视图(主视图、俯视图、左视图)是有具体规定的.主视图、俯视图：长对正；主视图、左视图：高平齐；俯视图、左视图：宽相等.可简单记为口诀：主、俯长对正；主、左高平齐；俯、左宽相等.其次是：看得见，画实线；看不见，画虚线.有了三视图，我们既可以由几何体画出其三视图，也可以由物体的三种视图还原几何体的形状，从而求出几何体的表面积和体积.【典例精讲】题型1 物体三视图【例1】如图所示是一个螺母的示意图，它的俯视图是 ( )举一反三1. 如图所示的几何体的俯视图是 ( )题型 2 组合体识别型应用问题【例2】图中的三视图所对应的几何体是( )举一反三2. 如图所示的几何体的三视图是 ( )题型3 截面三视图识别型应用问题【例3】如图所示，一个正方体被截去四个角后得到一个几何体，它的俯视图是 ( )举一反三3. 如图所示是一个正方体截去一角后得到的几何体，它的主视图是( )题型4 三视图与几何体求解型应用问题【例4】如图是某几何体的三视图，则该几何体的体积是( )A.183B.543C.1083D.2163举一反三4. 如图所示是某几何体的三视图，根据图中数据，该几何体的体积为( )A. 60πB. 70πC. 90πD. 160π题型5 组合体计数型应用问题【例5】如图所示是由一些完全相同的小立方块搭成的几何体的三视图，那么搭成这个几何体所用的小立方块的个数是 ( )A. 9个B. 8个C. 7个D. 6个举一反三5. 如图所示是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上(不改变原几何体中小立方块的位置)，继续添加相同的小立方块，以搭成一个大正方体，至少还需要个小立方块.题型6 规律探究思想型问题【例6】(1)如图1是用积木摆放的一组图案，观察图案并探索：第五个图案中共有块积木，第n个图案中共有块积木.(2)一样大小的小立方体，如图2所示那样，堆放在房间一角，若按此规律一共垒了十层，这十层中看不见的木块共有多少个?举一反三6. 如图1是棱长为a的小正方体，图2和图3是由这样的小正方体摆放而成的几何体. 按照这样的方法继续摆放，自上而下分别叫第1层、第2层……第n层.(1) 用含n的代数式表示第n层的小正方体的个数；(2) 求第10层小正方体的个数.。

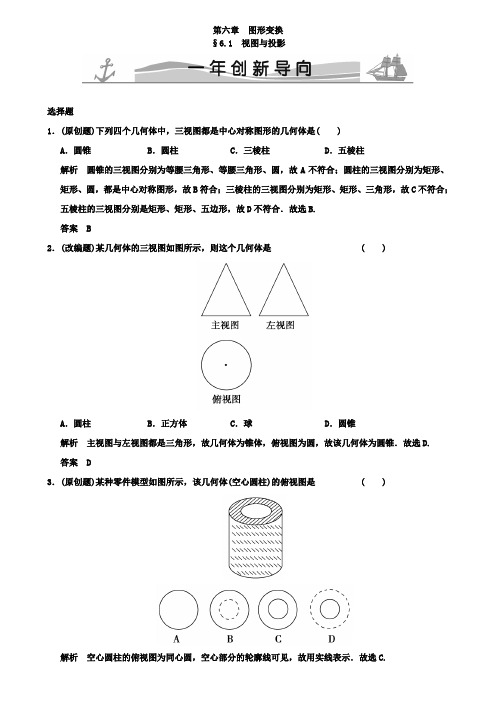

第六章图形变换§6.1 视图与投影选择题1．(原创题)下列四个几何体中，三视图都是中心对称图形的几何体是( )A．圆锥B．圆柱C．三棱柱D．五棱柱解析圆锥的三视图分别为等腰三角形、等腰三角形、圆，故A不符合；圆柱的三视图分别为矩形、矩形、圆，都是中心对称图形，故B符合；三棱柱的三视图分别为矩形、矩形、三角形，故C不符合；五棱柱的三视图分别是矩形、矩形、五边形，故D不符合．故选B.答案 B2．(改编题)某几何体的三视图如图所示，则这个几何体是( )A．圆柱B．正方体C．球D．圆锥解析主视图与左视图都是三角形，故几何体为锥体，俯视图为圆，故该几何体为圆锥．故选D.答案 D3．(原创题)某种零件模型如图所示，该几何体(空心圆柱)的俯视图是( )解析空心圆柱的俯视图为同心圆，空心部分的轮廓线可见，故用实线表示．故选C.答案 C4．(改编题)如图所示的工件的主视图是( )解析工件的主视图为矩形，缺少的部分是斜的，且从下面顶点开始，故选B.答案 B5．(原创题)将如图所示的Rt△ABC绕直角边AB旋转一周，所得几何体的主视图为解析将Rt△ABC绕直角边AB旋转一周，所得的几何体为圆锥，所以主视图为等腰三角形，故选C.答案 C2019-2020学年数学中考模拟试卷一、选择题1．如图，从A 点出发的光线，经C 点反射后垂直地射到B 点，然后按原路返回A 点．若∠AOC ＝33°，OC ＝1，则光线所走的总路线约为( )A ．3.8B ．2.4C ．1.9D ．1.22．如图,在四边形ABCD 中,∠B=90°,AC=4,AB∥CD,DH 垂直平分AC,点H 为垂足,设AB=x,AD=y,则y 关于x 的函数关系用图象大致可以表示为 ( )A. B. C. D.3．抛物线y ＝x 2向下平移一个单位，向左平移两个单位，得到的抛物线关系式为（ ） A ．y ＝x 2+4x+3 B ．y ＝x 2+2x ﹣1C ．y ＝x 2+2xD ．y ＝x 2﹣4x+34．如图，正的边长为2，过点的直线，且与关于直线对称，为线段上一动点，则的最小值是（ ）A. B.2 C. D.45．如图，从边长为a 的正方形中去掉一个边长为b 的小正方形，然后将剩余部分剪拼成一个如图所示的长方形，则这样的操作能够验证的等式是（ ）A ．222()2a b a ab b -=-+ B ．22()()a b a b a b -=+- C ．222()2a b a ab b +=++D ．2()a ab a a b +=+6．如图，AB是⊙O的直径，点D为⊙O上一点，且∠ABD=30°，BO=4，则AD的长为（）A．3B．4C．D．87．在平面直角坐标系中，若点P（m﹣1，m+2）在第二象限，则m的取值范围是（）A．m＜﹣2 B．m＞1 C．m＞﹣2 D．﹣2＜m＜18．如图，小明从二次函数y＝ax2+bx+c图象中看出这样四条结论：①a＞0；②b＞0；③c＞0；④b2﹣4ac＞0；其中正确的是（）A．①②④B．②④C．①②③D．①②③④9．《语文课程标准》规定：7﹣9年级学生，要求学会制订自己的阅读计划，广泛阅读各种类型的读物，课外阅读总量不少于260万字，每学年阅读两三部名著．那么260万用科学记数法可表示为（）A．26×105B．2.6×102C．2.6×106D．260×10410．港珠澳大桥是中国境内一座连接着香港、珠海和澳门的桥隧工程，工程投资总额1269亿元，1269亿用科学记数法表示为（）A．1.269×1010B．1.269×1011C．12.69×1010D．0.1269×101211．用直尺和圆规作一个直角三角形斜边上的高，作图错误的是（）A．B．C．D．12．下列式子中，计算正确的是（）A ．224x x x +＝B ．()222a b a b －＝－ C ．()326a a -＝-D ．3412x x x ⋅=二、填空题13．如图所示，在平面直角坐标系xOy 中，Rt △ABC 的直角顶点C 在第一象限，CB ⊥x 轴于点B ，点A 在第二象限，AB 与y 轴交于点G ，且满足AG ＝OG ＝12BG ，反比例函数y ＝kx 的图象分别交BC ，AC 于点E ，F ，CF ＝14k ．以EF 为边作等边△DEF ，若点D 恰好落在AB 上时，则k 的值为_____14．如图，在矩形ABCD 中，22AD AB ==，E 是BC 边上的一个动点，连接AE ，过点D 作DF AE ⊥于F ，连接CF ，当CDF ∆为等腰三角形时，则BE 的长是_____________.15．如图，AB ∥CD ，且∠A=25°，∠C=45°，则∠E 的度数是_____．16．如图，直线y 1＝mx 经过P(2，1)和Q(－4，－2)两点，且与直线y 2＝kx ＋b 交于点P ，则不等式kx ＋b ＞mx ＞－2的解集为_________________．17．如图，抛物线y=ax 2+bx+c 与x 轴交于点（-1，0），顶点坐标为（1，m ），与y 轴交点在（0，3），（0，4）之（不包含端点），现有下列结论：①3a+b ＞0；②-43＜a ＜-1；③关于x 的方程ax 2+bx+c=m-2有两个不相等的实数根：④若点M （-1.5，y 1），N （2.5，y 2）是函数图象上的两点，则y 1=y 2．其中正确结论的个数为（ ）A ．1B ．2C ．3D ．418．已知a ∥b ，某学生将一直角三角板放置如图所示，如果∠1＝35°，则∠2的度数为_____．三、解答题19．如图，矩形ABCD 的两边AD 、AB 的长分别为3、8，E 是DC 的中点，反比例函数y ＝mx的图象经过点E ，与AB 交于点F ．（1）若点B 坐标为（﹣5，0），求m 的值； （2）若AF ﹣AE ＝2，求反比例函数的表达式．20．如图所示，△ABC 为Rt △，∠ACB ＝90°，点D 为AB 的中点，点E 为边AC 上的点，连结DE ，过点E 作EF ⊥ED 交BC 于F ，以DE ，EF 为邻边作矩形DEFG ，已知AC ＝8．（1）如图1所示，当BC ＝6，点G 在边AB 上时，求DE 的长． （2）如图2所示，若12DE EF =，点G 在边BC 上时，求BC 的长． （3）①若14DE EF =，且点G 恰好落在Rt △ABC 的边上，求BC 的长． ②若12DE EF n=（n 为正整数），且点G 恰好落在Rt △ABC 的边上，请直接写出BC 的长．21．先化简，再求值：211(1)224m m m -+÷-- ，其中m 2． 22．（1）计算：()112cos3020192π-⎛⎫---- ⎪⎝⎭（2）解方程：4501x x -=-23．(1)计算：(﹣1)8+24×(﹣2)﹣3(2)化简：2)1x x x 1÷(1--+124．如图，AB 为圆O 的直径，CD ⊥AB 于点E ，交圆O 于点D ，OF ⊥AC 于点F （1）请写出三条与BC 有关的正确结论；（2）当∠D ＝30°，CD ＝时，求圆中阴影部分的周长．25．如图，在直角坐标系中，点P 的坐标为（2，0），⊙P 与x 轴相交于原点O 和点A ，又B 、C 两点的坐标分别为（0，b ），（﹣1，0）．（1）当b ＝2时，求经过B 、C 两点的直线解析式；（2）当B 点在y 轴上运动时，直线BC 与⊙P 位置关系如何？并求出相应位置b 的值【参考答案】*** 一、选择题二、填空题1314．1 2.52B DO V ϕϕϕ+==15．70° 16．－4＜x ＜2 17．B 18．55°．19．（1）m＝﹣8；（2）y＝﹣4x．【解析】【分析】（1）首先根据矩形对边相等的性质、E点是CD的中点以及B点的坐标求出E点的坐标，因为E点在反比例函数图象上，所以将E点坐标代入myx=中，即可求出m值，（2）连接AE，ADE是直角三角形，根据勾股定理，求得AE的长，因为AF-AE=2，进而求得AF的长，设E（a，4），根据矩形对边相等的性质，可求出F坐标，因为E、F两点都在反比例函数图象上，所以将E、F两点代入myx=，即可求出m的值.【详解】（1）点B坐标为（﹣5，0），AD＝3，AB＝8，E为CD的中点，∴点A（﹣5，8），E（﹣2，4），∵反比例函数myx=的图象经过E点，∴m＝﹣2×4＝﹣8；（2）如图，连接AE，∵AD＝3，DE＝4，∠D＝90°，∴5,AE==∵AF﹣AE＝2，∴AF＝5+2＝7，BF＝8﹣7＝1，设E点坐标为（a，4），则F点坐标为（a﹣3，1），∵E，F两点在函数myx=图象上，∴4a＝a﹣3，解得a＝﹣1，∴E（﹣1，4），∴m＝﹣1×4＝﹣4，∴4. yx =-本题主要考查矩形、反比例函数的解析式以及一次函数的解析式,掌握待定系数法是解题的关键.20．（1）DE ＝154；（2）BC ＝4．（3）①BC ＝2，BC ＝，②BC ＝4n或8n -． 【解析】 【分析】（1）利用关系式tan ∠A ＝DE BCAD AC=，即可解决问题． （2）如图2中，设DE ＝x ，则EF ＝EC ＝2x ．证明AE ＝EC ，BC ＝2DE 即可解决问题． （3）①分点G 在BC 或AB 上两种情形分别求解．②解法类似①． 【详解】 （1）如图1中，在Rt △ABC 中，∵AC ＝8，BC ＝6，∴AB =10， ∵D 是AB 中点， ∴AD ＝DB ＝5， ∵∠A ＝∠A ， ∴tan ∠A ＝DE BCAD AC=， ∴658DE =， ∴154DE =． （2）如图2中，设DE ＝x ，则EF ＝EC ＝2x ．∵DE ∥BC ，AD ＝DB ， ∴AE ＝EC ＝2x ，∴x ＝2， ∴DE ＝12BC ， ∴BC ＝2DE ＝4．（3）①当点G 落在BC 边上时，如图2中，设DE ＝x ，则EF ＝EC ＝4x ， 可得：AE ＝EC ＝4x ，8x ＝8， ∴x ＝1， ∴BC ＝2DE ＝2． 当点G 落在AB 边上时，作DH ⊥AC 于H ，设DH ＝x ，则CE ＝4x ，BC ＝2x ，EH ＝4﹣4x ，利用△HDE ∽△CAB ，可得4428x xx -=，解得8x =，则16BC =．②若12DE EF n =（n 为正整数）时，同法可知：4BC n=或8n ． 【点睛】本题属于四边形综合题，考查了矩形的性质，三角函数，相似三角形的判定和性质，勾股定理等知识，解题的关键是学会用分类讨论的思想思考问题，学会构建方程解决问题，属于中考压轴题．211. 【解析】 【分析】先根据分式的运算法则对原式进行化简，再把2m =代入化简结果即可.【详解】 原式=21(1)(1)222(2)m m m m m m -+-⎛⎫+÷⎪---⎝⎭= 12(2)·2(1)(1)m m m m m ---+-= 21m +当2m =时，原式1===【点睛】此题考查分式的化简求值，掌握分式的混合运算的法则和运算顺序是解答此题的关键.22．（11；（2）5x =.【分析】（1）根据整数指数幂的运算以及特殊三角函数值计算即可；（2）根据解分式方程的步骤解即可，注意要验根.【详解】（1）()10012cos3020192π-⎛⎫---- ⎪⎝⎭=21+2-，1+；（2）4501x x-=- ， 去分母得：4x-5(x-1)=0去括号得，4x-5x+5=0移项得，4x-5x=-5，合并，得：-x=-5，系数化为1，得：x=5.经检验，x=5是原分式方程的解.【点睛】本题主要考查了实数的运算以及解分式方程，计算时一定要细心，分式方程要检验.23．(1)-4；(2)11x -. 【解析】【分析】(1)根据幂的运算性质以及二次根式的性质化简即可；(2)原式括号中两项通分并利用同分母分式的减法法则计算，同时利用除法法则变形，约分即可得到结果．【详解】解：(1)原式＝1124()8+⨯-＝1﹣3﹣2＝﹣4； (2)原式＝(1)(1)x x x +-÷1x x +＝(1)(1)x x x +-•1x x +＝11x -． 【点睛】 此题考查了分式的混合运算，熟练掌握运算法则是解本题的关键．24．（1）①BC ＝BD ；②OF ∥BC ；③∠BCD ＝∠A ；④△BCE ∽△OAF ；⑤BC 2＝BE•AB；⑥BC 2＝CE 2+BE 2；⑦△ABC 是直角三角形；⑧△BCD 是等腰三角形；（2）周长为43π【解析】（1）根据圆的性质，平行线判定，相似三角形的性质与判定等知识即可得出答案. （2）根据弧长公式即可求出答案.【详解】解：（1）答案不唯一，只要合理均可．例如：①BC＝BD；②OF∥BC；③∠BCD＝∠A；④△BCE∽△OAF；⑤BC 2＝BE•AB；⑥BC 2＝CE 2+BE 2；⑦△ABC是直角三角形；⑧△BCD是等腰三角形．（2）∵CD＝，∴CE∵∠D＝∠A＝30°，∴AC＝AB＝4，∴120241803ACππ⨯==，∴周长为：4 3π【点睛】本题考查圆的综合问题，涉及垂径定理，勾股定理，含30度的直角三角形的性质，需要学生灵活运用所学知识.25．（1）y＝2x+2；（2）当b时，直线BC与⊙P相切；当b或b时，直线BC与⊙P＜b时，直线BC与⊙P相交．【解析】【分析】（1）由待定系数法求一次函数解析式；（2）分直线BC与⊙O相切，相交，相离三种情况讨论，可求b的取值范围．【详解】解：（1）设BC直线的解析式：y＝kx+b由题意可得：b=2 0=-k+b ⎧⎨⎩∴解得：k＝2，b＝2∴BC的解析式为：y＝2x+2（2）设直线BC在x轴上方与⊙P相切于点M，交y轴于点D，连接PM，则PM⊥CM．在Rt△CMP和Rt△COD中，CP＝3，MP＝2，OC＝1，CM＝∵∠MCP＝∠OCD∴tan∠MCP＝tan∠OCP∴ODOC ＝MCMP ，b ＝OD由轴对称性可知：b∴当b 时，直线BC 与⊙P 相切；当b 或b 时，直线BC 与⊙P 相离；＜b 时，直线BC 与⊙P 相交．【点睛】本题考查了直线与圆的位置关系，待定系数法求解析式，设⊙O 的半径为r ，圆心O 到直线l 的距离为d ，①直线l 和⊙O 相交⇔d ＜r ，②直线l 和⊙O 相切⇔d ＝r ，③直线l 和⊙O 相离⇔d ＞r ．关闭2019-2020学年数学中考模拟试卷一、选择题1．已知二次函数y＝x2﹣4x+m的图象与x轴交于A、B两点，且点A的坐标为(1，0)，则线段AB的长为( ) A.1 B.2 C.3 D.42．如图，平面直角坐标系中，在边长为1的菱形ABCD的边上有一动点P从点A出发沿A→B→C→D→A匀速运动一周，则点P的纵坐标y与点P走过的路程S之间的函数关系用图象表示大致是( )A．B．C．D．3．在某校举行的“我的中国梦”演讲比赛中，有5名学生参加决赛，他们决赛的最终成绩各不相同，其中的一名学生要想知道自己能否进入前3名，不仅要了解自己的成绩，还要了解这5名学生成绩的( ) A．众数B．方差C．中位数D．平均数4．由4个小立方体搭成如图所示的几何体，从正面看到的平面图形是（）A．B．C．D．5．方程组x y33x8y14-=⎧-=⎨⎩的解为（）A．{x1y2=-=B．{x1y2==-C．{x2y1=-=D．{x2y1==-6．如图，在△ABC中，D、E分别是AB、AC边上的点，DE∥BC，∠ADE=35°，∠C=120°，则∠A为（）A ．60°B ．45°C ．35°D ．25°7．下列命题中是真命题的是（ ）A ．相等的圆心角所对的弧相等B ．对角线互相垂直且相等的四边形是正方形C ．旋转对应点与旋转中心所连线段的夹角等于旋转角D ．圆的任意一条直径都是它的对称轴8．如图，在平面直角坐标系中，点A 的坐标为（0，1），点B 是x 轴正半轴上一点，以AB 为边作等腰直角三角形ABC ，使∠BAC ＝90°，点C 在第一象限，若点C 在函数y=3x（x ＞0）的图象上，则△ABC 的面积为（ ）A ．1B ．2C ．52D ．3．9．如图，边长为2的正方形ABCD 内接于⊙O ，则阴影部分的面积为（ ）A ．12π+ B ．12π- C ．14π+ D ．14π-10．若点A （x 1，﹣3）、B （x 2，﹣2）、C （x 3，1）在反比例函数6y x =的图象上，则x 1、x 2、x 3的大小关系是（ ）A.x 1＜x 2＜x 3B.x 3＜x 1＜x 2C.x 2＜x 1＜x 3D.x 3＜x 2＜x 111．如图一，在等腰△ABC 中，AB ＝AC ，点P 、Q 从点B 同时出发，点P 的速度沿BC 方向运动到点C 停止，点Q 以1cm/s 的速度沿BA ﹣AC 方向运动到点C 停止，若△BPQ 的面积为y(cm 2)，运动时间为x(s)，则y 与x 之间的函数关系图象如图二所示，则BC 长为( )A．4cm B．8cm C．D．12．如图，△ABC中，BC＝4，⊙P与△ABC的边或边的延长线相切．若⊙P半径为2，△ABC的面积为5，则△ABC的周长为( )A．8 B．10 C．13 D．14二、填空题13．七巧板是一种古老的中国传统智力游戏．小明利用七巧板（如图1）拼出了一个数字“7”（如图2），若图1中正方形ABCD的面积为32cm2，则图2的周长为_____cm14．如图，作等边△ABC，取AC的中点D，以AD为边向△ABC形外作等边△ADE，取AE的中点G，再以EG 为边作等边△EFG，如此反复，当作出第6个三角形时，若AB=4，整个图形的外围周长是______.15．如图，两弦AB、CD相交于点E，且AB⊥CD，若∠B＝60°，则∠A等于_____度．16．若二次根式有意义，则的取值范围是_________.17．已知二次函数y=ax2+2ax+3a2+3(其中x是自变量)，当x≥2时，y随x的增大而减小，且-4≤x≤1时，y的最大值为9，则a的值为______．18．因式分解：27a3﹣3a＝_____．三、解答题19．如图，小明在M处用高1.5米（DM=1.5米）的测角仪测得学校旗杆AB的顶端B的仰角为32°，再向旗杆方向前进9米到F处，又测得旗杆顶端B的仰角为64°，请求出旗杆AB的高度（sin64°≈0.9，cos64°≈0.4，tan64°≈2.1，结果保留整数）．20．如图，一直角三角形的直角顶点P在边长为1的正方形ABCD对角线AC上运动（点P与A、C两点不重合）且它的一条直角边始终经过点D，另一直角边与射线BC交于点E．（1）当点E在BC边上时，①求证：△PBC≌△PDC；②判断△PBE的形状，并说明理由；（2）设AP＝x，△PBE的面积为y．①求出y关于x的函数关系式，并写出x的取值范围；②当x取何值时，y取得最大值，并求出这个最大值．21．如图，一辆轿车在经过某路口的感应线B和C处时，悬臂灯杆上的电子警察拍摄到两张照片，两感应线之间距离BC为6m，在感应线B、C两处测得电子警察A的仰角分别为∠ABD＝18°，∠ACD＝14°．求电子警察安装在悬臂灯杆上的高度AD的长．（参考数据：sin14°≈0.242，cos14°≈0.97，tan14°≈0.25，sin18°≈0.309，cos18°≈0.951，tan18°≈0.325）22．已知：如图，在平面直角坐标系xOy中，抛物线y＝ax2+bx（a≠0）经过点A（6，﹣3），对称轴是直线x＝4，顶点为B，OA与其对称轴交于点M，M、N关于点B对称．（1）求这条抛物线的表达式和点B的坐标；（2）联结ON、AN，求△OAN的面积；（3）点Q在x轴上，且在直线x＝4右侧，当∠ANQ＝45°时，求点Q的坐标．23．问题情境1：如图1，AB∥CD，P是ABCD内部一点，P在BD的右侧，探究∠B，∠P，∠D之间的关系？小明的思路是：如图2，过P作PE∥AB，通过平行线性质，可得∠B，∠P，∠D之间满足关系．（直接写出结论）问题情境2如图3，AB∥CD，P是AB，CD内部一点，P在BD的左侧，可得∠B，∠P，∠D之间满足关系．（直接写出结论）问题迁移：请合理的利用上面的结论解决以下问题：已知AB∥CD，∠ABE与∠CDE两个角的角平分线相交于点F（1）如图4，若∠E＝80°，求∠BFD的度数；（2）如图5中，∠ABM＝13∠ABF，∠CDM＝13∠CDF，写出∠M与∠E之间的数量关系并证明你的结论．（3）若∠ABM＝1n∠ABF，∠CDM＝1n∠CDF，设∠E＝m°，用含有n，m°的代数式直接写出∠M＝．24．如图，男生楼在女生楼的左侧，两楼高度均为90m，楼间距为AB，冬至日正午，太阳光线与水平面所成的角为32.3°，女生楼在男生楼墙面上的影高为CA；春分日正午，太阳光线与水平面所成的角为55.7°，女生楼在男生楼墙面上的影高为DA．已知CD＝42m．求楼间距AB的长度为多少米？（参考数据：sin32.3°＝0.53，cos32.3°＝0.85，tan32.3°＝0.63，sin55.7°＝0.83，cos55.7°＝0.56，tan55.7°＝1.47）25．如图，AB是半⊙O的直径，点C，D为半圆O上的点，AE||OD，过点D的⊙O的切线交AC的延长线于点E，M为弦AC中点（1）填空：四边形ODEM的形状是；（2）①若CEkCM，则当k为多少时，四边形AODC为菱形，请说明理由；②当四边形AODC为菱形时，若四边形ODEM的面积为O的半径．【参考答案】***一、选择题二、填空题13．3614．127 815．3016．17．-218．3a(3a+1)(3a﹣1 三、解答题19．10米【解析】【分析】根据三角形的外角性质求出∠CBD ，根据等腰三角形的判定定理求出BC ，根据正弦的定义求出BE ，计算即可．【详解】解：∠CBD=∠BCE-∠CDB=32°，∴∠CBD=∠CDB ，∴CD=CB=9，在Rt △BCE 中，sin ∠BCE=BE BC， 则BE=BC•sin∠BCE≈9×0.9=8.1，∴AB=BE+AE=8.1+1.5=9.6≈10，答：旗杆AB 的高约为10米．【点睛】本题考查的是解直角三角形的应用-仰角俯角问题，掌握仰角俯角的概念、熟记锐角三角函数的定义是解题的关键．20．（1）①见解析；②△PBE 是等腰三角形；（2）①21(02y x x x =-+<<；当x 时，y 最大值＝14． 【解析】【分析】（1）①根据SAS 证明两三角形全等；②由△PBC ≌△PDC 得∠PBC ＝∠PDC ，由∠BCD ＝∠DPE ＝90°，∠PEB ＝∠PDC ，∠PEB ＝∠PBC 即可证明PB ＝PE ，即△PBE 为等腰三角形；（2）①作高线PF ，分别计算BE 和PF 的长，根据三角形面积公式可得y 关于x 的函数关系式； ②将①中所得二次函数的解析式配方后可得结论．【详解】解：（1）①∵四边形ABCD 是正方形，∴BC ＝DC ，∠BCD ＝90°，AC 平分∠BCD ．∴∠BCP ＝∠DCP ＝45°．∵PC ＝PC ，∴△PBC ≌△PDC （SAS ）；②△PBE 是等腰三角形，理由是：由△PBC ≌△PDC 可知，∠PBC ＝∠PDC ．∵∠BCD ＝∠DPE ＝90°，∴∠PDC+∠PEC ＝180°，又∠PEB+∠PEC ＝180°，∴∠PEB ＝∠PDC ，∴∠PEB ＝∠PBC ．∴PB ＝PE ，即△PBE 是等腰三角形．（2）①如图1，过点P 作PF ⊥BC ，垂足为F ，则BF ＝FE ．∵AP ＝x ，AC ，∴PC x ，PF ＝FC )1x x =BF ＝FE ＝1﹣FC ＝1﹣（1x x ．∴S △PBE ＝12BE PF ⋅＝BF•PF＝2x （1﹣2x ）＝2122x x -+．即 21(022y x x x =-+<<②y ＝2122x x -+=211(224x --+ ∵a ＝﹣12＜0，∴当x ＝2时，y 最大值＝14． 【点睛】本题是四边形的综合题，考查了正方形的性质，等腰三角形的判定，二次函数的性质，本题中求证∠PEB ＝∠PBC 是解题的关键．21．AD 的长为6.5 m ．【解析】【分析】设电子警察安装在悬臂灯杆上的高度AD 的长为xm ．通过解Rt △ADB 和Rt △ACD 求得BD 、CD 的长度，然后结合BC ＝CD ﹣BD 列出方程，并解答．【详解】设电子警察安装在悬臂灯杆上的高度AD 的长为x m ．在Rt △ADB 中，tan ∠ABD ＝AD BD ， ∴BD ＝0tan tan18AD x ABD =∠， 在Rt △ACD 中，tan ∠ACD ＝ AD CD， ∴CD ＝0tan tan14AD x ACD =∠，∵BC ＝CD ﹣BD ， ∴0tan14x ﹣0tan18x ＝6， ∴4x ﹣4013x ＝6． 解这个方程，得x ＝6.5．答：电子警察安装在悬臂灯杆上的高度AD 的长为6.5 m ．【点睛】本题考查的是解直角三角形的应﹣仰角俯角问题，掌握仰角俯角的概念、熟记锐角三角函数的定义是解题的关键．22．（1）y ＝14x 2﹣2x ，点B 的坐标（4，﹣4）；（2）S △OAN ＝12；（3）点Q 的坐标（34，0）． 【解析】【分析】（1）根据直线x ＝4和A （6，﹣3）列出方程组，求出a 、b 即可求出解析式，然后将x ＝4代入函数解析式，求得得y ＝﹣4，所以点B 的坐标（4，﹣4）；（2）连结ON 、AN ，先求出M （4，﹣2），由M 、N 关于点B 对称，求出N （4，﹣6），于是MN ＝4，所以S △OAN ＝12MN•|x A |＝12×4×6＝12； （3）设对称轴直线x ＝4与x 轴交于点T ，抛物线与x 轴另一个交点为P ，则P （8，0），直线AN 与x 轴交于点P ，连接NQ ，连接NA 、AP ，过点P 作PR ⊥PN ，与NQ 交于点R ，过R 作RH ⊥x 轴于点H ．由∠PNR ＝∠ANQ ＝45°，则∠PRN ＝45°＝∠PNR ，所以PR ＝PN ，易证△PTN ≌△RHP （AAS ），则RH ＝PT ＝4，PH ＝TN ＝6，TH ＝10，由HR ∥TN ，列出比例式求出HQ ＝20，于是OQ ＝OP+PH+HQ ＝8+6+20＝34，所以点Q 的坐标（34，0）．【详解】（1）由题意可得423663b a a b ⎧-=⎪⎨⎪+=-⎩， 解得a ＝14，b ＝﹣2， ∴抛物线的表达式y ＝14x 2﹣2x 将x ＝4代入，得y ＝﹣4，∴点B 的坐标（4，﹣4）；（2）连结ON 、AN ，如图1．∵A（6，﹣3），∴直线OA：y＝﹣14x，将x＝4代入，y＝﹣2，∴M（4，﹣2），∵M、N关于点B对称，B（4，﹣4），∴N（4，﹣6），∴MN＝4，∴S△OAN＝14MN•|x A|＝14×4×6＝12；（3）设对称轴直线x＝4与x轴交于点T，抛物线与x轴另一个交点为P，则P（8，0）．∵A（6，﹣3），N（4，﹣6），∴直线AN：y＝3122x ，令y＝0，则x＝8，∴直线AN与x轴交点（8，0），即直线AN与x轴交于点P，如图2，连接NQ，连接NA、AP，过点P作PR⊥PN，与NQ交于点R，过R作RH⊥x轴于点H．∵∠PNR＝∠ANQ＝45°，∴∠PRN＝45°＝∠PNR，∴PR＝PN，易证△PTN≌△RHP（AAS），∴RH＝PT＝4，PH＝TN＝6，∴TH＝10，RH HQ TN QT = 4HQ 6HQ 10∴=+∴HQ ＝20， ∴OQ ＝OP+PH+HQ ＝8+6+20＝34，点Q 的坐标（34，0）．【点睛】本题考查了二次函数，熟练掌握二次函数的相关性质与全等三角形的判定与性质是解题的关键．23．问题情境1：∠B+∠BPD+∠D ＝360°，∠P ＝∠B+∠D ；（1）140°；（2）16∠E+∠M ＝60°（3）360m 2nM ︒︒-∠= 【解析】【分析】问题情境1：过点P 作PE ∥AB ，根据平行线的性质，得到∠B+∠BPE=180°，∠D+∠DPE=180°，进而得出：∠B+∠P+∠D=360°；问题情境2：过点P 作EP ∥AB ，再由平行线的性质即可得出结论；②，③根据①中的方法可得出结论；问题迁移：（1）如图4，根据角平分线定义得：∠EBF=12∠ABE ，∠EDF=12∠CDE ，由问题情境1得：∠ABE+∠E+∠CDE=360°，再根据四边形的内角和可得结论；（2）设∠ABM=x ，∠CDM=y ，则∠FBM=2x ，∠EBF=3x ，∠FDM=2y ，∠EDF=3y ，根据问题情境和四边形内角和得等式可得结论；（3）同（2）将3倍换为n 倍，同理可得结论．【详解】问题情境1：如图2，∠B+∠BPD+∠D ＝360°，理由是：过P 作PE ∥AB ，∵AB ∥CD ，PE ∥AB ，∴AB ∥PE ∥CD ，∴∠B+∠BPE ＝180°，∠D+∠DPE ＝180°，∴∠B+∠BPE+∠D+∠DPE ＝360°，即∠B+∠BPD+∠D ＝360°，故答案为：∠B+∠P+∠D ＝360°；问题情境2如图3，∠P＝∠B+∠D，理由是：过点P作EP∥AB，∵AB∥CD，∴AB∥CD∥EP，∴∠B＝∠BPE，∠D＝∠DPE，∴∠BPD＝∠B+∠D，即∠P＝∠B+∠D；故答案为：∠P＝∠B+∠D；问题迁移：（1）如图4，∵BF、DF分别是∠ABE和∠CDE的平分线，∴∠EBF＝12∠ABE，∠EDF＝12∠CDE，由问题情境1得：∠ABE+∠E+∠CDE＝360°，∵∠E＝80°，∴∠ABE+∠CDE＝280°，∴∠EBF+∠EDF＝140°，∴∠BFD＝360°﹣80°﹣140°＝140°；（2）如图5，16∠E+∠M＝60°，理由是：∵设∠ABM＝x，∠CDM＝y，则∠FBM＝2x，∠EBF＝3x，∠FDM＝2y，∠EDF＝3y，由问题情境1得：∠ABE+∠E+∠CDE＝360°，∴6x+6y+∠E＝360°，16∠E＝60﹣x﹣y，∵∠M+∠EBM+∠E+∠EDM＝360°，∴6x+6y+∠E＝∠M+5x+5y+∠E，∴∠M＝x+y，∴16∠E+∠M＝60°；（3）如图5，∵设∠ABM＝x，∠CDM＝y，则∠FBM＝（n﹣1）x，∠EBF＝nx，∠FDM＝（n﹣1）y，∠EDF ＝ny，由问题情境1得：∠ABE+∠E+∠CDE＝360°，∴2nx+2ny+∠E＝360°，∴x+y＝360m2n︒︒-，∵∠M+∠EBM+∠E+∠EDM＝360°，∴2nx+2ny+∠E＝∠M+（2n﹣1）x+（2n﹣1）y+∠E，∴∠M＝360m2n︒︒-；故答案为：∠M＝360m2n︒︒-．【点睛】本题主要考查了平行线的性质和角平分线、n等分线及四边形的内角和的运用，解决问题的关键是作辅助线构造同旁内角以及内错角，依据平行线的性质进行推导计算，解题时注意类比思想的运用．24．50m．【解析】【分析】如图，作CM⊥PB于M，DN⊥PB于N．则AB=CM=DN，设EM＝xm，AB＝DN＝CM＝ym．根据题中所给角度的正切构建方程即可解决问题．【详解】解：如图，作CM⊥BE于M，DN⊥BE于N．则四边形CDNM是矩形，设EM＝xm，AB＝DN＝CM＝ym．在Rt△CEM中，∵tan∠ECM＝EMCM＝0.63，∴xy＝0.63 ①，在Rt△DEN中，∵tan∠EDN＝ENDN＝1.47，∴42xy+＝1.47 ②，由①②可得y＝50，答：楼间距AB的长度为50m．【点睛】本题考查解直角三角形的应用，解题的关键是学会添加常用辅助线，构造直角三角形解决问题，学会利用参数构建方程组解决问题，属于中考常考题型.25．（1）四边形AODC为菱形，见解析；（2）①当k为1时，四边形AODC为菱形．理由见解析；②⊙O的半径为．【解析】【分析】（1）运用切线定理、垂径定理、平行线的性质证明四个角均为90°，即可说明四边形ODEM为矩形；（2）①当k为1时，四边形AODC为菱形．连接CD，CO．由四边形AODC为菱形，可得AO＝OD＝CD＝AC，由OM垂直平分AC，得到OA＝OC，所以OA＝OC＝AC，因此△OAC为等边三角形，于是∠CAO＝60°，∠CDO ＝60°，∠ECD＝30°，所以CE＝12CD＝12AC，又CM＝12AC，因此CE＝CM，即CECM＝1，所以当k为1时，四边形AODC为菱形；②由四边形ODEM的面积为可知O D•MO＝43，由①四边形AODC为菱形时，∠MAO＝60°，所以OM OA＝sin∠MAO＝sin60°，MO＝AOsin60°＝2AO，因此OD•MO＝OA•＝，所以OA＝.【详解】（1）∵DE是⊙O的切线，∴OD⊥DE，∠ODE＝90°，∵M为弦AC中点，∴OM⊥AC，∠OME＝90°，∵AE||OD，∴∠E＝90°，∠MOD＝90°，∴四边形ODEM是矩形；（2）①当k为1时，四边形AODC为菱形．理由如下：连接C D，CO．∵四边形AODC为菱形，∴AO＝OD＝CD＝AC，∵OM垂直平分AC，∴OA＝OC，∴OA＝OC＝AC，∴△OAC为等边三角形，∴∠CAO＝60°，∠CDO＝60°，∴∠ECD＝30°，∴CE＝12CD＝12AC，∵CM ＝12AC ， ∴CE ＝CM ， ∴1CE CM= ， 当k 为1时，四边形AODC 为菱形；②∵四边形ODEM 的面积为，∴OD•MO＝由①四边形AODC 为菱形时，∠MAO ＝60°，∴sin sin 60OM MAO OA ︒=∠= ，MO ，∴OD•MO＝OA =，∴OA ＝∴⊙O 的半径为【点睛】本题是圆的综合题，熟练掌握矩形、菱形、三角函数、垂径定理等是解题的关键．。

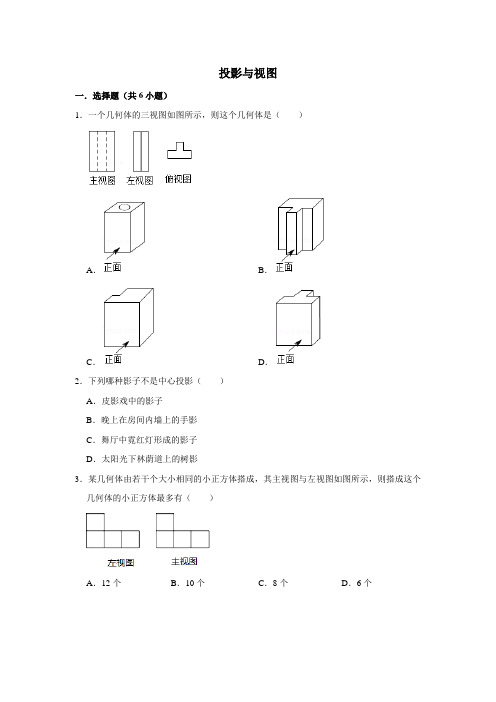

投影与视图一．选择题（共6小题）1．一个几何体的三视图如图所示，则这个几何体是（）A．B．C．D．2．下列哪种影子不是中心投影（）A．皮影戏中的影子B．晚上在房间内墙上的手影C．舞厅中霓红灯形成的影子D．太阳光下林荫道上的树影3．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最多有（）A．12个B．10个C．8个D．6个4．如图，小明夜晚从路灯下A处走到B处这一过程中，他在路上的影子（）A．逐渐变长B．逐渐变短C．长度不变D．先变短后变长5．如图，为了监控一不规则多边形艺术走廊内的活动情况，现已在A、B两处各安装了一个监控探头（走廊内所用探头的观测区域为圆心角最大可取到180°的扇形），图中的阴影部分是A处监控探头观测到的区域．要使整个艺术走廊都能被监控到，还需要安装一个监控探头，则安装的位置是（）A．E处B．F处C．G处D．H处6．如图是由4个大小相同的立方体组成的几何体，它的主视图是（）A．B．C．D．二．填空题（共7小题）7．已知一个几何体的三视图如图所示，这个几何体是．8．已知一个几何体的三视图如图所示，则该几何体是．9．如图是几个正方体所组成的几何体从上面看到的形状图，小正方形中的数字表示该位置小正方体的个数．请画出这个几何体从正面看和从左面看到的形状图．10．由一些相同的小正方体搭成的几何体的左视图和俯视图如图所示，请在网格中涂出一种该几何体的主视图，且使该主视图是轴对称图形．11．广场上一个大型艺术字板块在地上的投影如图所示，则该投影属于．（填写“平行投影”或“中心投影”）12．如图是一个几何体的三个视图，若这个几何体的体积是24，则它的主视图的面积是．13．一个由13个完全相同的小立方块搭成的几何体，其最下面一层摆放了9个小立方块，它的主视图和左视图如图所示，则这个几何体的搭法共有种．三．解答题（共11小题）14．如图是小强用八块相同的小立方体搭成的一个几何体，从正面、左面和上面观察这个几何体，请你在下面相应的位置分别画出你所看到的几何体的形状图（在答题卡上画完图后请用黑色签字笔描图）15．一个几何体的三视图如图所示．（1）写出这个几何体的名称；（2）求这个几何体侧面展开图的周长和面积；16．如图是用完全相同的小正方体搭成的几何体主视图和左视图．（1）请在方格中画出它的俯视图（至少画三个）；（2）若要搭成这样的几何体，最少需要块小正方体，最多需要块小正方体．17．一个几何体由大小相同的小立方块所搭成，从上面看到的几何体的形状如图所示，其中小正方形中的数字表示在该位置的小立方块的个数．请画出从正面和从左面看到的这个几何体的形状图．18．把边长为2厘米的6个相同正方体摆成如图的形式．（1）画出该几何体的主视图、左视图、俯视图；（2）试求出其表面积；（3）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的左视图和俯视图不变，那么最多可以再添加个小正方体．19．如图是几个正方体所组成的几何体的俯视图，小正方形中的数字表示该位置小正方块的个数．请画出这个几何体的主视图和左视图．20．作图题图中是由几个小立方块搭成的几何体的俯视图，小正方形中的数字表示在该位置的小立方块的个数，请画出这个几何体的主视图和左视图．21．画出下列几何体的三种视图．22．如图①是一个组合几何体，右边是它的两种视图，在右边横线上填写出两种视图名称，并补画出第三种视图（要求写出视图名称，标注相关尺寸）．23．如图，由六个棱长为1cm的小正方体组成一个几何体．（1）分别画出这个几何体的主视图、左视图、俯视图．（2）该几何体的表面积是cm2．24．作图与推理：如图1，是由一些大小相同的小正方体组合成的简单几何体（1）图1中有块小正方体；（2）该几何体的主视图如图2所示，请在方格纸中分别画出它的左视图和俯视图．投影与视图参考答案与试题解析一．选择题（共6小题）1．【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解答】解：根据主视图和左视图为矩形可判断出该几何体是柱体，根据俯视图是两个矩形可判断出该几何体为．故选：D．2．【分析】根据中心投影的性质，可知中心投影的光源是灯光，从而可以解答本题．【解答】解：∵皮影戏中的影子，晚上在房间内墙上的手影，舞厅中霓红灯形成的影子，它们的光源都是灯光，故它们都是中心投影，故选项A、B、C不符合题意，太阳光下林荫道上的树影的光源是太阳光，这是平行投影，故选项D符合题意，故选：D．3．【分析】由主视图和左视图确定俯视图的形状，再判断最多的正方体的个数．【解答】解：由主视图和左视图可确定所需正方体个数最多时俯视图为：则组成这个几何体的小正方体最多有10个．故选：B．4．【分析】因为人和路灯间的位置发生了变化，光线与地面的夹角发生变化，所以影子的长度也会发生变化，进而得出答案．【解答】解：当他远离路灯走向B处时，光线与地面的夹角越来越小，小明在地面上留下的影子越来越长，所以他在走过一盏路灯的过程中，其影子的长度逐渐边长，故选：A．5．【分析】根据各选项安装位置判断能否覆盖所有空白部分即可．【解答】解：如图，A、若安装在E处，仍有区域：四边形MGNS和△PFI监控不到，此选项错误；B、若安装在F处，仍有区域：△ERW监控不到，此选项错误；C、若安装在G处，仍有区域：四边形QEWK监控不到，此选项错误；D、若安装在H处，所有空白区域均能监控，此选项正确；故选：D．6．【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【解答】解：从正面看易得第一层有2个正方形，第二层最左边有一个正方形．故选：A．二．填空题（共7小题）7．【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【解答】解：由该几何体的三视图知，这个几何体是正三棱柱，故答案为：正三棱柱．8．【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看所得到的图形，从而得出答案．【解答】解：俯视图为圆的几何体为球，圆锥，圆柱，再根据其他视图，可知此几何体为圆柱．故答案为：圆柱．9．【分析】由已知条件可知，从正面看有3列，每列小正方数形数目分别为3，3，2；从左面看有3列，每列小正方形数目分别为3，2，3，据此可画出图形．【解答】解：从正面看，如图所示：从左面看，如图所示：10．【分析】根据俯视图和左视图可知，该几何体共两层，底层有9个正方体，上层中间一行有正方体，若使主视图为轴对称图形可使中间一行、中间一列有一个小正方体即可．【解答】解：如图所示，注：答案不唯一．11．【分析】根据中心投影：由同一点（点光源）发出的光线形成的投影叫做中心投影，进而判断即可．【解答】解：广场上一个大型艺术字板块在地上的投影如图所示，则该投影属于中心投影．故答案为：中心投影．12．【分析】由2个视图是长方形，那么这个几何体为棱柱，另一个视图是三角形，那么可得该几何体是三棱柱，由三视图知，三棱柱的正面的高是3，根据三棱柱的体积公式得到三角形的底，根据三角形公式列式计算即可．【解答】解：由三视图知，几何体是一个三棱柱，三棱柱的正面是高为3的三角形，∵这个几何体的体积是24，∴三角形的底为＝8，∴它的主视图的面积＝×8×3＝12，故答案为：12．13．【分析】由题意俯视图：除了A，B，C不能确定，其余位置上的小立方体是确定的数字如图所示．根据俯视图即可解决问题．【解答】解：由题意俯视图：除了A，B，C不能确定，其余位置上的小立方体是确定的数字如图所示．∵由13个完全相同的小立方块搭成的几何体，其最下面一层摆放了9个小立方块，∴A为1，B为2，C为2或A为2，B为2，C为1或A为2，B为1，C为2，共三种情形，故答案为3．三．解答题（共11小题）14．【分析】读图可得，从正面看有3列，每列小正方形数目分别为1，2，1；从左面看有3列，每列小正方形数目分别为2，1，2；从上面看有3列，每列小正方形数目分别为1，3，2，依此画出图形即可．【解答】解：三视图如下：15．【分析】（1）由常见几何体的三视图可得该几何体为圆锥；（2）根据三视图知圆锥的底面圆的直径为12、半径为6，高为8，得出母线长为10，再根据扇形的弧长和面积公式可得答案．【解答】解：（1）由三视图可知，该几何体为圆锥；（2）由三视图数据知圆锥的底面圆的直径为12、半径为6，高为8，则母线长为＝10，所以侧面展开图的周长为2π•6+20＝20+12π，面积为•（2π•6）•10＝60π．16．【分析】（1）依据主视图以及左视图，可得俯视图中有两行，上面一行的最左边和最右边各有3块，中间一列至少有1块，下面一行的最左边或最右边至少有2块；（2）依据俯视图的情况，即可得到小正方体的数量最小值和最大值．【解答】解：（1）俯视图如下：（答案不唯一）（2）如图1或2，搭成这样的几何体最少需要9块，如图3，搭成这样的几何体最少需要12块，故答案为：9；12．17．【分析】根据三视图的定义结合图形可得．【解答】解：如图所示，从正面看从左面看18．【分析】（1）直接利用三视图的画法进而得出答案；（2）利用几何体的形状进而得出其表面积；（3）利用左视图和俯视图不变，得出可以添加的位置．【解答】解：（1）如图所示：（2）几何体表面积：2×2×5+2×2×4+2×2×5+2×2×12＝104（平方厘米）；（3）最多可以再添加2个小正方体．故答案为：2．19．【分析】由已知条件可知，主视图有3列，每列小正方数形数目分别为3，2，4；左视图有3列，每列小正方形数目分别为2，3，4．据此可画出图形．【解答】解：如图，主视图及左视图如下：20．【分析】由已知条件可知，主视图有3列，每列小正方数形数目分别为2，3，4，左视图有2列，每列小正方形数目分别为4，3．据此可画出图形．【解答】解：如图所示：21．【分析】由已知条件可知，主视图有3列，每列小正方数形数目分别为1.3，2，左视图有2列，每列小正方形数目分别为3，1；俯视图有3列，每列小正方数形数目分别为1，2，1，据此可画出图形．【解答】解：如图所示：22．【分析】找到从正面和上面、左面看所得到的图形即可，注意所有的看到的棱都应表现在视图中．【解答】解：如图所示：23．【分析】（1）主视图有3列，每列小正方形数目分别为2，2，1，左视图有2列，每列小正方形数目分别为2，1，俯视图有3列，每列小正方数形数目分别为1，2，1．据此可画出图形．（2）根据三视图可求出几何体的表面积．【解答】解：（1）如图所示：（2）该几何体的表面积是：4×2+5×2+3×2＝24（cm2），故答案为：24．24．【分析】（1）找到所有正方体的个数，让它们相加即可；（2）主视图有4列，每列小正方形数目分别为2，2，2，1；左视图有2列，每列小正方形数目分别为2，2；俯视图有4列，每列小正方形数目分别为2，2，1，1．【解答】解：（1）2×5+1＝11（块）．故图1中有11块小正方体；（2）如图所示：故答案为：11．。

2019年中考数学题：投影与三视图一、选择题（共3小题）1．（3分）如图，从小区的某栋楼的A，B，C，D四个位置向对面楼方向看，所看到的范围的大小顺序是（）3．（3分）（2009•宁德）图（1）表示一个正五棱柱形状的高大建筑物，图（2）是它的俯视图．小健站在地面观察该建筑物，当他在图（2）中的阴影部分所表示的区域活动时，能同时看到建筑物的三个侧面，图中∠MPN的度数为（）二、填空题（共1小题）4．（3分）当人走在路上，后面的建筑物好像“沉”到前面的建筑物的后面，这是因为_________．三、解答题（共3小题）5．如图，小区管理者打算在广场的地面上安装一盏路灯（路灯高度忽略不计）．小明此刻正在某建筑物的B处向下看，请问：此路灯安在什么位置，小明在B处看不到？请把这段范围用线段表示出来．6．如图，A，B表示教室的门框位置，小聪站在教室内的点P位置，小慧、小红、小杰三位同学分别站在教室外点C，D，E的位置．这三位同学中，小聪能看见谁？看不见谁？试用盲区的意义给出解释．7．如图，在一间黑暗的屋子里用一盏白炽灯照一个球．（1）球在地面上的阴影是什么形状？（2）当把白炽灯向高处移时，阴影的大小怎样变化？（3）若自炽灯到球心的距离是1m，到地面的距离是3m，球的半径是0.2m，问：球在地面上阴影的面积是多少？四、选择题8．（3分）（2006•镇江）图1表示正六棱柱形状的高大建筑物，图2中的阴影部分表示该建筑物的俯视图，P、Q、M、N表示小明在地面上的活动区域．小明想同时看到该建筑物的三个侧面，他应在（）五、解答题（共4小题）9．如图，有一种动画程序，屏幕上正方形ABCD是黑色区域（含边界），其中A（1，1），B（2，1），C（2，2），D（1，2）．用信号枪沿直线y=kx（k＞0）发射信号．当信号遇到黑色区域时，区域便由黑变白，若没遇到黑色区域，则无变化，无变化的区域即为信号枪使用的盲区，则使信号枪成为盲区的k的取值范围是_________．10．如图，在房子外的屋檐E处装有一台监视器，房子前面有一面落地的广告牌．（1）监视器的盲区在哪一部分？（2）已知房子上的监视器离地面高12m，广告牌高6m，广告牌距离房子5m，求盲区在地面上的长度．11．（2003•常州）当你进入博物馆的展览厅时，你知道站在何处观赏最理想？如图，设墙壁上的展品最高处点P距离地面a米，最低处点Q距离地面b米，观赏者的眼睛点E距离地面m米，当过P、Q、E三点的圆与过点E的水平线相切于点E时，视角∠PEQ最大，站在此处观赏最理想．（1）设点E到墙壁的距离为x米，求a、b、m、x的关系式；（2）当a=2.5，b=2，m=1.6，求：（ⅰ）点E和墙壁距离x；（ⅱ）最大视角∠PEQ的度数．（精确到1度）12．如图所示的网格图均是20×20的等距网格图（每个小方格的边长均为1个单位长）．侦察兵王凯在点P处观察区域MNCD内的活动情况，当5个单位长的列车AB（图中的﹣）以每秒1个单位长的速度在铁路线MN上通过时，列车将阻挡王凯的部分视线，在区域MNCD内形成盲区（不考虑列车的宽度和车厢间的缝隙）．请针对图①，②，③中列车位于不同位置的情形分别画出相应的盲区，并在盲区内涂上阴影．2019年中考数学题：投影与三视图参考答案与试题解析一、选择题（共3小题）1．（3分）如图，从小区的某栋楼的A，B，C，D四个位置向对面楼方向看，所看到的范围的大小顺序是（）3．（3分）（2009•宁德）图（1）表示一个正五棱柱形状的高大建筑物，图（2）是它的俯视图．小健站在地面观察该建筑物，当他在图（2）中的阴影部分所表示的区域活动时，能同时看到建筑物的三个侧面，图中∠MPN的度数为（）二、填空题（共1小题）4．（3分）当人走在路上，后面的建筑物好像“沉”到前面的建筑物的后面，这是因为到了自己的盲区的范围内．三、解答题（共3小题）5．如图，小区管理者打算在广场的地面上安装一盏路灯（路灯高度忽略不计）．小明此刻正在某建筑物的B处向下看，请问：此路灯安在什么位置，小明在B处看不到？请把这段范围用线段表示出来．6．如图，A，B表示教室的门框位置，小聪站在教室内的点P位置，小慧、小红、小杰三位同学分别站在教室外点C，D，E的位置．这三位同学中，小聪能看见谁？看不见谁？试用盲区的意义给出解释．7．如图，在一间黑暗的屋子里用一盏白炽灯照一个球．（1）球在地面上的阴影是什么形状？（2）当把白炽灯向高处移时，阴影的大小怎样变化？（3）若自炽灯到球心的距离是1m，到地面的距离是3m，球的半径是0.2m，问：球在地面上阴影的面积是多少？==π四、选择题8．（3分）（2006•镇江）图1表示正六棱柱形状的高大建筑物，图2中的阴影部分表示该建筑物的俯视图，P、Q、M、N表示小明在地面上的活动区域．小明想同时看到该建筑物的三个侧面，他应在（）五、解答题（共4小题）9．如图，有一种动画程序，屏幕上正方形ABCD是黑色区域（含边界），其中A（1，1），B（2，1），C（2，2），D（1，2）．用信号枪沿直线y=kx（k＞0）发射信号．当信号遇到黑色区域时，区域便由黑变白，若没遇到黑色区域，则无变化，无变化的区域即为信号枪使用的盲区，则使信号枪成为盲区的k的取值范围是0＜k＜或k＞2．k=时，使信号枪成为盲区，或＜10．如图，在房子外的屋檐E处装有一台监视器，房子前面有一面落地的广告牌．（1）监视器的盲区在哪一部分？（2）已知房子上的监视器离地面高12m，广告牌高6m，广告牌距离房子5m，求盲区在地面上的长度．=11．（2003•常州）当你进入博物馆的展览厅时，你知道站在何处观赏最理想？如图，设墙壁上的展品最高处点P距离地面a米，最低处点Q距离地面b米，观赏者的眼睛点E距离地面m米，当过P、Q、E三点的圆与过点E的水平线相切于点E时，视角∠PEQ最大，站在此处观赏最理想．（1）设点E到墙壁的距离为x米，求a、b、m、x的关系式；（2）当a=2.5，b=2，m=1.6，求：（ⅰ）点E和墙壁距离x；（ⅱ）最大视角∠PEQ的度数．（精确到1度）=，HEQ=，12．如图所示的网格图均是20×20的等距网格图（每个小方格的边长均为1个单位长）．侦察兵王凯在点P处观察区域MNCD内的活动情况，当5个单位长的列车AB（图中的﹣）以每秒1个单位长的速度在铁路线MN上通过时，列车将阻挡王凯的部分视线，在区域MNCD内形成盲区（不考虑列车的宽度和车厢间的缝隙）．请针对图①，②，③中列车位于不同位置的情形分别画出相应的盲区，并在盲区内涂上阴影．。

投影与视图【基础知识回顾】一、投影：1、定义：一般地，用光线照射物体，在某个平面上得到得影子叫做物体的其中照射光线叫做投影所在的平面叫做2、平行投影：太阳光可以近似地看作是光线，像这样的光线所形成的投影称为平行投影3、中心投影：由同一点（点光源）发出的光线形成的投影叫做，如物体在、、等照射下所形成的投影就是中心投影【名师提醒：1、中心投影的光线平行投影的光线2、在同一时刻，不同物体在太阳下的影长与物高成3、物体投影问题有时也会出现计算解答题，解决这类问题首先要根据图形准确找出比例关系，然后求解】二、视图：1、定义：从不同的方向看一个物体，然后描绘出所看到的图形即视图。

其中，从看到的图形称为主视图，从看到的图形称为左视图，从看到的图形称为俯视图2、三种视图的位置及作用⑴画三视图时，首先确定的位置，然后在主视图的下面画出，在主视图的右边画出⑵主视图反映物体的和，左视图反映物体的和俯视图反映物体的和。

【名师提醒：1、在画几何体的视图时，看得见部分的轮廓线通常画成线，看不见部分的轮廓线通常画成线2、在画几何体的三视图时要注意主俯对正，主左平齐，左俯相等】三、立体图形的展开与折叠：1、许多立体图形是由平面图形围成的，将它们适当展开即为平面展开图，同一个立体图形按不同的方式展开，会得到不同的平面展开图2、常见几何体的展开图：⑴正方体的展开图是⑵n边形的直棱柱展开图是两个n边形和一个⑶圆柱的展开图是一个和两个⑷圆锥的展开图是一个与一个【名师提醒：有时会出现根据物体三视图中标注的数据求原几何体的表面积，体积等题目，这时要注意先根据三种视图还原几何体的形状，然后想象有关尺寸在几何体展开图中标注的是哪些部分，最后再根据公式进行计算】【重点考点例析】考点一：简单几何体的三视图例1 （2017•锦州）下列几何体中，主视图和左视图不同的是（）A．B．C．D．思路分析：分别分析四种几何体的主视图和左视图，找出主视图和左视图不同的几何体．解：A、圆柱的主视图与左视图都是长方形，不合题意，故本选项错误；B、正方体的主视图与左视图相同，都是正方形，不合题意，故本选项错误；C、正三棱柱的主视图是长方形，长方形中有一条杠，左视图是矩形，符合题意，故本选项正确；D、球的主视图和左视图相同，都是圆，且有一条水平的直径，不合题意，故本选项错误．故选：C．点评：本题考查了简单几何体的三视图，要求同学们掌握主视图是从物体的正面看到的视图，左视图是从物体的左面看得到的视图．对应训练1．（2017•黄石）如图，下列四个几何体中，它们各自的三视图（主视图、左视图、俯视图）有两个相同，而另一个不同的几何体是（）A．①②B．②③C．②④D．③④考点二：简单组合体的三视图例2 （2017•湛江）如图是由6个大小相同的正方体组成的几何体，它的左视图是（）A．B．C．D．思路分析：细心观察图中几何体中正方体摆放的位置，根据左视图是从左面看到的图形判定则可．解：从物体左面看，是左边2个正方形，右边1个正方形．故选A．点评：本题考查了三视图的知识，左视图是从物体左面看所得到的图形，解答时学生易将三种视图混淆而错误的选其它选项．对应训练2．（2017•襄阳）如图所示的几何体的主视图、左视图、俯视图中有两个视图是相同的，则不同的视图是（）圆柱正方体正三棱柱球A．B．C．D．考点三：由三视图判断几何体例3（2017•扬州）某几何体的三视图如图所示，则这个几何体是（）A．三棱柱B．圆柱C．正方体D．三棱锥思路分析：如图所示，根据三视图的知识可使用排除法来解答．解：如图，俯视图为三角形，故可排除C、B．主视图以及侧视图都是矩形，可排除D．故选A．点评：本题考查了由三视图判断几何体的知识，难度一般，考生做此类题时可利用排除法解答．例4 （2017•自贡）某超市货架上摆放着某品牌红烧牛肉方便面，如图是它们的三视图，则货架上的红烧牛肉方便面至少有（）碗A．8 B．9 C．10 D．11思路分析：主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．解：易得第一层有4碗，第二层最少有3碗，第三层最少有2碗，所以至少共有9个碗．故选B．点评：考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．对应训练3．（2017•云南）图为某个几何体的三视图，则该几何体是（）A．B．C．D．4．（2017•玉林）某几何体的三视图如图所示，则组成该几何体共用了（）小方块．A．12块B．9块C．7块D．6块4．C考点四：几何体的相关计算例5（2017•贺州）如图是一个几何体的三视图，根据图中提供的数据（单位：cm）可求得这个几何体的体积为（）A．2cm3B．3cm3C．6cm3D．8cm3思路分析：根据三视图我们可以得出这个几何体是个长方体，它的体积应该是1×1×3=3cm3．解：该几何体的主视图以及左视图都是相同的矩形，俯视图也为一个矩形，可确定这个几何体是一个长方体，此长方体的长与宽都是1，高为3，所以该几何体的体积为1×1×3=3cm3．点评：本题考查了由三视图判断几何体及长方体的体积公式，本题要先判断出几何体的形状，然后根据其体积公式进行计算．对应训练5．（2017•宁夏）如图是某几何体的三视图，其侧面积（）A．6 B．4πC．6πD．12π【聚焦中考】1．（2017•烟台）下列水平放置的几何体中，俯视图不是圆的是（）A．B．C．D．2．（2017•淄博）下面关于正六棱柱的视图（主视图、左视图、俯视图）中，画法错误的是（）A．B．C．D．3．（2017•莱芜）下面四个几何体中，左视图是四边形的几何体共有（）A．1个B．2个C．3个D．4个4．（2017•滨州）如图所示的几何体是由若干个大小相同的小正方体组成的．若从正上方看这个几何体，则所看到的平面图形是（）A．B．C．D．5．（2017•潍坊）如图是常用的一种圆顶螺杆，它的俯视图正确的是（）A．B．C．D．6．（2017•青岛）如图所示的几何体的俯视图是（）A．B．C．D．7．（2017•济南）图中三视图所对应的直观图是（）A．B．C．D．8．（2017•威海）如图是由6个同样大小的正方体摆成的几何体．将正方体①移走后，所得几何体（）A．主视图改变，左视图改变B．俯视图不变，左视图不变C．俯视图改变，左视图改变D．主视图改变，左视图不变9．（2017•聊城）如图是由几个相同的小立方块组成的三视图，小立方块的个数是（）A．3个B．4个C．5个D．6个9．B10．（2017•临沂）如图是一个几何体的三视图，则这个几何体的侧面积是（）A．12πcm2B．8πcm2C．6πcm2D．3πcm210．C11．（2017•济宁）三棱柱的三视图如图所示，△EFG中，EF=8cm，EG=12cm，∠EGF=30°，则AB的长为cm．【备考真题过关】一、选择题1．（2017•成都）如图所示的几何体的俯视图可能是（）A．B．C．D．2．（2017•昆明）下面几何体的左视图是（）A．B．C．D．3．（2017•安徽）如图所示的几何体为圆台，其主（正）视图正确的是（）A．B．C．D．4．（2017•本溪）如图放置的圆柱体的左视图为（）A．B．C．D．5．（2017•舟山）如图，由三个小立方体搭成的几何体的俯视图是（）A．B．C．D．6．（2017•义乌）如图几何体的主视图是（）A．B．C．D．7．（2017•株洲）下列几何体中，有一个几何体的俯视图的形状与其它三个不一样，这个几何体是（）A ．B ．C ．D ．8．（2017•营口）如图，下列水平放置的几何体中，主视图是三角形的是（）A ．B ．C ． D．9．（2017•宜宾）下列水平放置的四个几何体中，主视图与其它三个不相同的是（）A ．B ．C ．D ．10．（2017•新疆）下列几何体中，主视图相同的是（ ）A ．①②B ．①③C ．①④D ．②④11．（2017•桂林）下列物体的主视图、俯视图和左视图不全是圆的是（ ）A ．橄榄球B ．兵乓球C ．篮球D ．排球12．（2017•广东）下列四个几何体中，俯视图为四边形的是（ ）A ．B ．C ．D ．13．（2017•天津）如图是由3个相同的正方体组成的一个立体图形，它的三视图是（ ）A ．B ．C ．D ．正方体 圆柱 圆锥 球14．（2017•泰州）由一个圆柱体与一个长方体组成的几何体如图所示，这个几何体的左视图是（）A．B．C．D．15．（2017•遂宁）如图所示的是三通管的立体图，则这个几何体的俯视图是（）A．B．C．D．16．（2017•南平）如图是由六个棱长为1的正方体组成的一个几何体，其主视图的面积是（）A．3 B．4 C．5 D．6 17．（2017•宿迁）如图是由六个棱长为1的正方体组成的几何体，其俯视图的面积是（）A．3 B．4 C．5 D．618．（2017•十堰）用两块完全相同的长方体摆放成如图所示的几何体，这个几何体的左视图是（）A．B．C．D．19．（2017•黔东南州）如图是有几个相同的小正方体组成的一个几何体．它的左视图是（）A．B．C．D．20．（2017•盘锦）如图下面几何体的左视图是（）A．B．C．D．21．（2017•茂名）如图，由两个相同的正方体和一个圆锥体组成一个立体图形，其俯视图是（）A．B．C．D．22．（2017•荆门）过正方体上底面的对角线和下底面一顶点的平面截去一个三棱锥所得到的几何体如图所示，它的俯视图为（）A．B．C．D．23．（2017•江西）一张坐凳的形状如图所示，以箭头所指的方向为主视方向，则它的左视图可以是（）A．B．C．D．24．（2017•大庆）图1所示的几何体，它的俯视图为图2，则这个几何体的左视图是（）A．B．C．D．25．（2017•遵义）一个几何体的三视图如图所示，则这个几何体是（）A．B．C．D．26．（2017•铁岭）如图是4块小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小方块的个数，其主视图是（）A．B．C． D27．（2017•黑龙江）由若干个相同的小正方体搭成的一个几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数最多有（）A．4 B．5 C．6 D．728．（2017•益阳）一个物体由多个完全相同的小正方体组成，它的三视图如图所示，那么组成这个物体的小正方体的个数为（）A．2个B．3个C．5个D．10个29．（2017•孝感）如图，由8个大小相同的正方体组成的几何体的主视图和俯视图，则这个几何体的左视图是（）A．B．C．D．30．（2017•曲靖）如图是某几何体的三视图，则该几何体的侧面展开图是（）A．B．C．D．31．（2017•乐山）一个立体图形的三视图如图所示．根据图中数据求得这个立体图形的表面积为（）A．2πB．6πC．7πD．8π31．D32．（2017•杭州）如图是某几何体的三视图，则该几何体的体积是（）A．183B．543C．1083D．2163二、填空题33．（2017•南通）一个几何体的主视图、俯视图和左视图都是大小相同的圆，则这个几何体是．34．（2017•绥化）由一些完全相同的小正方体组成的几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数可能是．35．（2017•无锡）如图是一个几何体的三视图，若这个几何体的体积是36，则它的表面积是．。

2019-2020北师大版九年级上册投影与视图专题（含答案）一、单选题1．如图是由若干个大小相同的小正方体堆砌而成的几何体，那么其三种视图中面积最小的是（）A.主视图B.俯视图C.左视图D.一样大2．由一些相同的小立方块搭成的几何体的三视图如图所示，则搭成该几何体的小立方块有（）A.3块B.4块C.6块D.9块3．一个几何体由若干个相同的正方体组成，其主视图和俯视图如图所示，则这个几何体中正方体的个数最多是（）A．3 B．4 C．5 D．64．一个几何体的三视图如图所示，则该几何体的表面积是（）A.24+2πB.16+4πC.16+8πD.16+12π5．如图是一个几何体的主视图和俯视图，则这个几何体是（）A.三棱柱B.正方体C.三棱锥D.长方体6．如图所示的几何体，它的左视图是（）A．B．C．D．7．如图所示的支架（一种小零件）的两个台阶的高度和宽度相等，则它的左视图为（）A. B. C. D.8．如图是由若干个相同的小正方体搭成的一个几何体的主视图和左视图，则组成这个几何体的小正方体的个数不可能是（）A.3B.4C.5D.69．下面是几个一样的小正方体摆出的立体图形的三视图，由三视图可知小正方体的个数为（）A.6个B.5个C.4个D.3个10．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．4个B．5个C．6个D．7个11．如图所示，是一个空心正方体，它的左视图是（）A. B. C. D.12．如图，在下列四个几何体中，从正面、左面、上面看不完全相同的是（）A.①②B.②③C.①④D.②④13．如图，是由27个相同的小立方块搭成的几何体，它的三个视图是3×3的正方形，若拿掉若干个小立方块（几何体不倒掉），其三个视图仍都为3×3的正方形，则最多能拿掉小立方块的个数为（）A.10B.12C.15D.18二、填空题14．如图，是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以搭成一个大正方体，至少还需要________个小立方块．15．如图，小军、小珠之间的距离为2.7 m，他们在同一盏路灯下的影长分别为1.8 m，1.5 m，已知小军、小珠的身高分别为1.8 m，1.5 m，则路灯的高为____m.三、解答题16．如图，在路灯下，小明的身高如图中线段AB所示，他在地面上的影子如图中线段AC所示，小亮的身高如图中线段FG所示，路灯灯泡在线段DE上．（1）请你确定灯泡所在的位置，并画出小亮在灯光下形成的影子．（2）如果小明的身高AB＝1.6m，他的影子长AC＝1.4m，且他到路灯的距离AD＝2.1m，求灯泡的高．17．晚饭后，小聪和小军在社区广场散步，小聪问小军：“你有多高？”小军一时语塞．小聪思考片刻，提议用广场照明灯下的影长及地砖长来测量小军的身高．于是，两人在灯下沿直线NQ移动，如图，当小聪正好站在广场的A点(距N点5块地砖长)时，其影长AD恰好为1块地砖长；当小军正好站在广场的B点(距N点9块地砖长)时，其影长BF恰好为2块地砖长．已知广场地面由边长为0.8米的正方形地砖铺成，小聪的身高AC为1.6米，MN⊥NQ，AC⊥NQ，BE⊥NQ.请你根据以上信息，求出小军身高BE的长(结果精确到0.01米)．参考答案1．C【解析】如图，该几何体主视图是由5个小正方形组成，左视图是由3个小正方形组成，俯视图是由5个小正方形组成，故三种视图面积最小的是左视图，故选C．2．B【解析】分析：从俯视图中可以看出最底层小正方体的个数及形状，从主视图和左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．解答：解：从俯视图可得最底层有3个小正方体，由主视图可得有2层上面一层是1个小正方体，下面有2个小正方体，从左视图上看，后面一层是2个小正方体，前面有1个小正方体，所以此几何体共有四个正方体．故选B．3．C【解析】【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】结合主视图和俯视图可知，左边上层最多有2个，左边下层最多有2个，右边只有一层，且只有1个。

投影与视图技巧及练习题附答案解析一、选择题41）下列几何体是由个正方体搭成的，其中主视图和俯视图相同的是（．DABC ．．．．B【答案】【解析】【分析】分别画出从几何体的上面和正面看所得到的视图，再比较即可．【详解】A，故此选项错误；、主视图，俯视图为B，故此选项正确；，俯视图为、主视图为C，故此选项错误；、主视图为，俯视图为D，故此选项错误；、主视图为，俯视图为 B.故选：【点睛】此题主要考查了简单几何体的三视图，关键是掌握所看的位置．( )2从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是．DC A B．球．棱锥．圆锥．圆柱A【答案】【解析】【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是圆可判断出此几何体为圆柱．【详解】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．A．故选【点睛】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．( )3下面四个几何体中，俯视图是圆的几何体共有．4D3 B1 2 CA个个个．．．个．B【答案】【解析】B.2,,故选个共题目中的四个几何体，俯视图是圆的几何体为圆柱和球4）下面是一个几何体的俯视图，那么这个几何体是（．D C B A．．．．B【答案】【解析】【分析】.根据各个选项中的几何体的俯视图即可解答【详解】解：由图可知，B中的图形是和题目中的俯视图看到的一样，选项B．故选：【点睛】.本题考查由三视图判断几何体，俯视图是从上向下看得到的图纸，熟练掌握是解题的关键55个相同的小正方体组成的，下列有关三视图面积的说法中正确如图所示的几何体是由．）的是（A．左视图面积最大B．俯视图面积最小C．左视图与主视图面积相等D．俯视图与主视图面积相等D【答案】【解析】【分析】利用视图的定义分别得出三视图进而求出其面积即可．【详解】解：如图所示：则俯视图与主视图面积相等．D．故选：【点睛】此题主要考查了简单组合体的三视图，正确把握三视图的定义是解题关键．6）如图所示，该几何体的主视图是（．ABCD．．．．D【答案】【解析】【分析】从前往后看到一个矩形，后面的轮廓线用虚线表示．【详解】1个矩形，中间的轮廓线用虚线表示．该几何体为三棱柱，它的主视图是由D．故选【点睛】本题考查了简单几何体的三视图：画物体的主视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．掌握常见的几何体的三视图的画法．( )n7n的值是盒粉笔，整齐地摆在讲桌上，其三视图如图，则．小亮领来109 DBA7 8 C．．．．A【答案】【解析】【分析】【详解】421盒，解：由俯视图可得最底层有盒，第三层有盒，由正视图和左视图可得第二层有7n7．盒，则共有的值是A．故选【点睛】本题考查由三视图判断几何体．851的小正方体搭成，下列关于这个几何体的个大小相同、棱长为．如图，一个几何体由( )说法正确的是35 AB．从左面看到的形状图的面积为．从前面看到的形状图的面积为4D3 C．三种视图的面积都是．从上面看到的形状图的面积为B【答案】【解析】．A. 4A，故从正面看第一层是三个小正方形，第二层中间一个小正方形，主视图的面积是错误；B. 3B，故从左边看第一层是两个小正方形，第二层左边一个小正方形，左视图的面积是正确；C. 4C错从上边看第一层有一个小正方形，第二层有三个小正方形，俯视图的面积是，故误；D3D.错误；，故左视图的面积是 B.故选点睛：本题考查了简单组合体的三视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，从上边看得到的图形是俯视图．9）．如图所示，该几何体的左视图是（BA ．．DC ．．B【答案】【解析】【分析】.根据几何体的三视图求解即可【详解】解：从左边看是一个矩形，中间有两条水平的虚线，．故选：B【点睛】.本题考查的是几何体的三视图，熟练掌握几何体的三视图是解题的关键101?Piet Hein）发明的索玛立方块，它由四个及四个以内大小．图是数学家皮亚特海恩（2不可能是下面哪个组件的视图相同的立方体以面相连接构成的不规则形状组件组成．图）（．D CA B．．．．C【答案】【解析】【分析】依次分析所给几何体从正面看及从左面看得到的图形是否与所给图形一致即可．【详解】12A2，符合所给图形；列正方形的个数均依次为、主视图和左视图从左往右，12B2，符合所给图形；列正方形的个数均依次为、主视图和左视图从左往右，11C2，不符合所给图形；、主视图左往右，列正方形的个数均依次为12D2，符合所给图形．、主视图和左视图从左往右，列正方形的个数均依次为C．故选【点睛】考查由视图判断几何体；用到的知识点为：主视图，左视图分别是从正面看及从左面看得到的图形．( )116个相同的立方体搭成的几何体如图所示，则它的从正面看到的图形是．由D C AB．．．．C【答案】【解析】【分析】.观察立体图形的各个面，与选项中的图形相比较即可得到答案【详解】观察立体图形的各个面，与选项中的图形相比较即可得到答案，.C 选项为正确答案，故的图形是能够看到由图像【点睛】此题考查了从不同方向观察物体和几何体，有良好的空间想象力和抽象思维能力是解决本.题的关键12）．从不同方向观察如图所示的几何体，不可能看到的是（DB CA ．．．．B【答案】【解析】【分析】找到不属于从正面，左面，上面看得到的视图即可．【详解】1213，，解：从正面看从左往右，列正方形的个数依次为D是该物体的主视图；∴122，列正方形的个数依次为从左面看从左往右，A是该物体的左视图；∴2131，列正方形的个数依次为从上面看从左往右，，C是该物体的俯视图；∴B．没有出现的是选项B．故选13．由若干个相同的小正方体摆成的几何体的主视图和左视图均为如图所示的图形，则最）多使用小正方体的个数为（11D 10 A8 9BC个．．个个．个．C【答案】【解析】【分析】.由主视图和左视图可还原该几何体每层的小正方体个数【详解】932个正方体，第二层解：由主视图可得该几何体有列正方体，高有层，最底层最多有10.1个正方体，则最多使用小正方形的个数为最多有C故选【点睛】．本题主要考查了空间几何体的三视图，由主视图和左视图确定俯视图的形状，再判断最多.的正方体个数614）如图的几何体由个相同的小正方体搭成，它的主视图是（．DB C A．．．．A【答案】【解析】【分析】根据从正面看得到的视图是主视图，可得答案．【详解】从正面看有三列，从左起第一列有两个正方形，第二列有两个正方形，第三列有一个正方A 符合题意，形，故A．故选【点睛】本题考查了简单组合体的三视图，从正面看得到的视图是主视图．15）．如图是某个几何体的三视图，该几何体是（D B A C．圆锥．三棱柱．圆柱．六棱柱C【答案】【解析】【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】解：由俯视图可知有六个棱，再由主视图即左视图分析可知为六棱柱，C．故选【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．416）个相同的小正方体搭成的，其中左视图与俯视图相同的是（．下列几何体是由D BC A．．．．C【答案】【解析】——能反映物体的前试题分析：从物体的前面向后面投射所得的视图称主视图（正视图）——能反映物体的上面形状；从物面形状；从物体的上面向下面投射所得的视图称俯视图——C左视图与俯能反映物体的左面形状．选项体的左面向右面投射所得的视图称左视图C.，故选视图都是()17．如图，这是一个机械模具，则它的主视图是BA．．DC ．．C【答案】【解析】【分析】.根据主视图的画法解答即可【详解】 A.不是三视图，故本选项错误；B.是左视图，故本选项错误；C.是主视图，故本选项正确；.D.是俯视图，故本选项错误C.故答案选【点睛】.本题考查了由三视图判断几何体，解题的关键是根据主视图的画法判断18“”“”是由两个找到了球体体积的计算方法．我国古代数学家刘徽用．牟合方盖牟合方盖圆柱分别从纵横两个方向嵌入一个正方体时两圆柱公共部分形成的几何体．如图所示的几”“）牟合方盖何体是可以形成的一种模型，它的俯视图是（DB C A ．．．．A【答案】【解析】【分析】根据俯视图即从物体的上面观察得得到的视图，进而得出答案．【详解】．该几何体的俯视图是：A．故选【点睛】此题主要考查了几何体的三视图；掌握俯视图是从几何体上面看得到的平面图形是解决本题的关键．419）个大小相同的立方块搭成的几何体，这个几何体的主视图是（．如图是由D ACB ．．．．A【答案】【解析】【分析】.主视图：从物体正面观察所得到的图形，由此观察即可得出答案．【详解】从物体正面观察可得，.21个小正方体左边第一列有个小正方体，第二列有 A.故答案为：【点睛】本题考查三视图的知识，主视图是从物体的正面看得到的视图．20）如图所示，该几何体的俯视图是（．BA ．．D C．．C【答案】【解析】【分析】.根据三视图的画法即可得到答案【详解】C，解：从上面看是三个矩形，符合题意的是C．故选：【点睛】.此题考查简单几何体的三视图，明确三视图的画法是解题的关键。
