深圳深圳实验学校国际部物理八年级第十一章 功和机械能中考专项复习训练一、选择题1．如图所示，不计绳子的质量和一切摩擦作用，整个系统处于静止平衡状态。
重物G 1 =100N ，每一个滑轮重力均为20N ，则下列说法正确的是（ ）A ．b 处绳子的拉力为50NB ．G 2=280NC ．e 处绳子的拉力为140ND ．G 2=200N2．如图，拉力 F 将重 120N 的物体沿水平方向移动 1m ，用时 1s 。
运动时，物体与地面之间的摩擦力为 30N ，此时滑轮组的机械效率为 80%。
下列说法正确的是（ ）A ．拉力 F ＝10NB ．克服动滑轮重力做额外功 7.5JC ．动滑轮重 7.5ND ．拉力的功率是 37.5W 3．如图人们用木棒撬石块，在 C 点沿不同方向施加作用力 F 1 或 F 2 或 F 3 ，这三个力的大小关（ ）A ．123F F F ==B ．123F F F >>C ．123F F F <<D ．无 法 判断4．如图所示是某建筑工地用升降机提升大理石的滑轮组示意图。
滑轮组通过固定架被固定住，滑轮组中的两个定滑轮质量相等，绕在滑轮组上的绳子能承受的最大拉力为2000N ．大理石的密度是2.8×103kg/m 3，每块大理石的体积是1.0×10﹣2m 3，升降机货箱和动滑轮的总重力是300N．在某次提升15块大理石的过程中，升降机在1min内将货箱中的大理石沿竖直方向匀速提升了15m，绳子末端的拉力为F，拉力F的功率为P，此时滑轮组的机械效率为η．不计绳子的重力和轮与轴的摩擦，g取10N/kg．下列选项中正确的是A．升降机一次最多能匀速提升40块大理石B．拉力F的大小为1300NC．拉力F的功率P为1125WD．滑轮组的机械效率η为85%5．如图所示的四幅图中，不正确的是A．滑块被固定在光滑斜面底端的压缩弹簧弹出后沿斜面向上运动的过程中的受力示意图（略空气阻力）B．近视眼成像情况和近视眼校正后成像情况C．同名磁极（S）的磁场方向D．吊桥所受拉力的力臂L16．下列有关甲、乙、丙、丁四幅图的说法正确的是A．撞击锤柄，锤柄停止运动后，锤头由于惯性作用继续向下运动便紧套在柄上B．近视眼原来成像在视网膜之后，佩戴凹透镜以后得到了矫正C．竖直挂在小车顶部的小球与车厢壁刚好接触，小球随小车一起向右做匀速直线运动，此时小球只受到绳子的拉力和重力2个力的作用D．每个滑轮重3牛，物体重6牛，不计绳力和摩擦，物体静止时拉力F为3牛7．某同学自制了一架天平，由于制作粗糙，天平两侧长度不同．当将一物体放在天平的左盘时，右侧砝码的质量为m1，恰好平衡；当将该物体放在天平的右盘时，左侧砝码的质量为m2，天平才平衡．则该物体的质量应为：（）A．B．C．D．无法确定8．工人师傅用拉力F1将重物匀速搬运到h高处，对重物做的功是W1；若工人改用动滑轮将该重物匀速提升到h高处，拉力为F2，对重物做的功是W2（滑轮、绳的重力及摩擦力可忽略不计），则下列说法正确的是A．F1=F2B．F1<F2C．W2>W1D．W2=W19．如图所示，粗细均匀的直尺AB，将中点O支起来，在B端放一支蜡烛，在AO的中点C放两支与B端完全相同的蜡烛，此时直尺AB恰好在水平位置平衡，如果将三支蜡烛同时点燃，且它们的燃烧速度相同，那么在蜡烛的燃烧过程中，直尺AB将（）A．A端将逐渐上升B．始终保持平衡C．B端将逐渐上升D．不能保持平衡，待两边蜡烛燃烧完了以后，才能恢复平衡10．用图甲所示的滑轮组装置将放置在水平地面上，重为100N的物体提升一定高度．当用图乙所示随时间变化的竖直向上的拉力F拉绳时，物体的速度v和物体上升的高度h随时间变化的关系分别如图丙和丁所示．（不计绳重和绳与轮之间的摩擦）下列计算结果不正确的是A．1s～2s内，拉力F做的功是15J B．2s～3s内，拉力F的功率是24WC．1s时，物体对地面的压力是30N D．动滑轮重50N二、填空题11．如图甲所示为一种搬运建筑材料的机械装置，A B是个杠杆，O为支点，杠杆平衡时，B端受到的向下的拉力________A端受到的向下拉力（选填“大于”、“小于”或“等于”）；用于装载货物的小车自重为500N，若搬运2000N的货物，电动卷扬机拉钢丝绳的力F甲＝1600N，该滑轮组的效率η甲＝________；若用同样的滑轮按乙图组装，匀速提升相同的货物，电动卷扬机拉钢丝绳的力为F乙，乙滑轮组的效率为η乙，考虑实际情况，则F甲________F乙，η甲________η乙（选填“>”、“<”或“＝”）．12．如图所示，用10N的水平拉力F拉滑轮，使足够长的物体A以0.2m/s的速度在水平地面上匀速运动，弹簧测力计的示数为3N．若不计滑轮重、弹簧测力计重、绳重和滑轮摩擦，则绳子拉物体A的功率为________W，物体A与地面之间的摩擦力为________N。
九年级物理上册第十一章简单机械和功专题练习（解析版）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．小明想测量常见的两种简单机械的机械效率。
(1)他先测滑轮组的机械效率，所用装置如图所示，实验中每个钩码重2N，测得的数据如下表：次数钩码总重G/N 钩码上升的高度h/m测力计示数F/N测力计移动距离s/m机械效率率η140.1 1.80.3260.1 2.40.383% 340.1 1.40.557% 440.2 1.4 1.057%①在实验中，测绳端拉力F时，应尽量竖直向上_____拉动弹簧测力计；②第1次实验测得的机械效率为________( 保留整数)，第4次实验是用____图做的(选填“a”、“b”或“c”)；③分析第1、3次实验数据可得结论：___________________；(2)接着小明用如图所示的装置探究杠杆的机械效率，每个钩码的质量为m，O为支点(支点处的摩擦不计)。
①他先将2只钩码悬挂在B点，在A点竖直向上匀速拉动弹簧测力计，拉力为F1，机械效率为η1；②然后他将这2只钩码悬挂在C 点，在A 点竖直向上匀速拉动弹簧测力计，使C 点上升高度与第一次相同，则此时弹簧测力计的示数F 2将____ (选填 “>”“=”或“<”) F 1； [拓展]对比杠杆实验的第①②两步，判断第②步中杠杆的机械效率η2如何变化并说明理由_________。
【答案】匀速 74% c 使用不同的滑轮组，提升相同的重物，动滑轮越重，滑轮组的机械效率越小 ＞ 见详解 【解析】 【分析】 【详解】(1)[1]测绳端拉力F 时, 应尽量竖直向上匀速拉动弹簧测力计，使物体处于平衡状态。
[2]第1次实验测得的机械效率为4N 0.1m100%100%100%74%1.8N 0.3mW Gh W Fs η⨯=⨯=⨯=⨯=⨯有用总 [3]第4次实验，钩码上升的高度为0.2m ，测力计移动距离为1.0m 。
九年级物理第十一章简单机械和功专题练习（解析版）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．小苗利用刻度均匀的轻质杠杆进行“探究杜杆的平衡条件”实验，已知纡个钩码重0.5N。
(1)实验前，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向__________（选填“左”或“右”）调节，直到杠杆在水平位置半衡。
(2)在图甲中的A点悬挂4个钩码，要使杠杆仍保持水平位置平衡，需在B点悬挂_______个钩码。
(3)如图乙所示，取走悬挂在B点的钩码，改用弾簧测力计在C点竖直向上拉，仍使杠杆在水平位置平衡，测力计的拉力为__________N；若在C点改变弹簧测力计拉力的方向，使之斜向右上方，杠杆仍然在水平位置平衡，则测力计的读数将__________（选填“变大”“变小”或“不变”）。
【答案】右 3 1.5 变大【解析】【分析】【详解】(1)[1]杠杆在使用前左端下沉，说明左侧力与力臂的乘积大，应将平衡螺母向右调节。
(2)[2]设杠杆每个格的长度为L，每个钩码的重力为G，根据杠杆的平衡条件：F A L A=F B L B，得4G×3L=F B×4L解得F B=3G即需在B点处挂3个钩码。
(3)[3]取走悬挂在B点的钩码，改用弹簧测力计在C点竖直向上的拉力，根据杠杆的平衡条件：F A L A=F C L C，得4G×3L=F C×4L解得F C=3G=3×0.5N=1.5N[4]如改变弹簧测力计拉力的方向，使之斜向右上方，阻力和阻力臂不变，动力臂减小，动力要增大，所以弹簧测力计示数变大，才能使杠杆仍然水平平衡。
2．如图，小明在“研究杠杆平衡条件”的实验中所用的实验器材有：刻度均匀的杠杆，支架，弹簧测力计，刻度尺，细线和相同的重0.5 N重的钩码若干个。
(1)如图A所示，实验前，杠杆左侧下沉，则应将左端的平衡螺母向______（选填“左”或”右”）调节，直到杠杆在水平位置平衡；(2)在图B中杠杆平衡了，若在杠杆左右两边同时增加一个相同的钩码，则杠杆向______（选填“左”或”右”）倾斜；(3)甲同学通过对一组数据分析后得出的结论是：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离，与小组同学交流后，乙同学为了证明甲同学的结论是错误的，他做了如图C的实验，已知杠杆上每个小格长度为5 cm，每个钩码重0.5 N，当弹簧测力计斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡，此时乙同学发现，动力×动力臂______（选填“等于”或“不等于”）阻力×阻力臂。

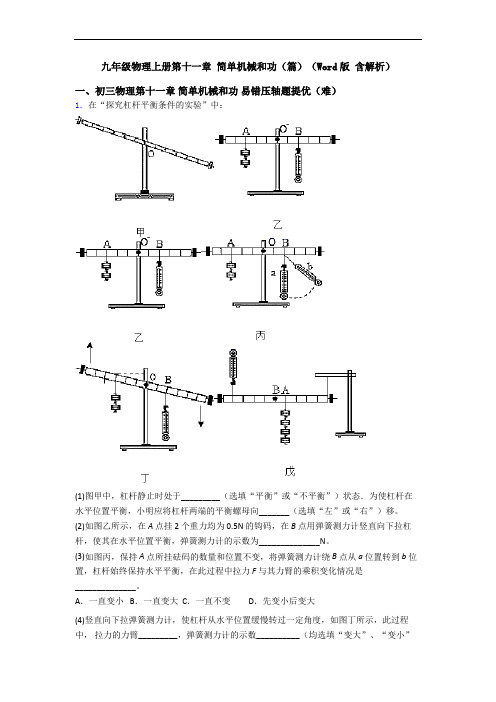

九年级物理上册第十一章简单机械和功（篇）（Word版含解析）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．在“探究杠杆平衡条件的实验”中：(1)图甲中，杠杆静止时处于_________（选填“平衡”或“不平衡”）状态．为使杠杆在水平位置平衡，小明应将杠杆两端的平衡螺母向_______（选填“左”或“右”）移。
(2)如图乙所示，在A 点挂 2 个重力均为 0.5N 的钩码，在B 点用弹簧测力计竖直向下拉杠杆，使其在水平位置平衡，弹簧测力计的示数为______________N。
(3)如图丙，保持A 点所挂砝码的数量和位置不变，将弹簧测力计绕B 点从a 位置转到b 位置，杠杆始终保持水平平衡，在此过程中拉力F 与其力臂的乘积变化情况是______________。
A．一直变小 B．一直变大 C．一直不变 D．先变小后变大(4)竖直向下拉弹簧测力计，使杠杆从水平位置缓慢转过一定角度，如图丁所示，此过程中，拉力的力臂_________，弹簧测力计的示数__________（均选填“变大”、“变小”或“不变”）。
(5)若要使图丁状态下的弹簧测力计读数减小，可将弹簧测力计绕B 点 _____（选填“顺时针”或“逆时针”）方向转动一个小角度。
(6)小华用如图戊装置进行探究，发现总是无法得到教材上所列出的杠杆平衡条件，其原因是_____________________________________。
(7)小明用如图戊所示的实验装置研究“杠杆的机械效率”．实验时，将总重为G 的钩码挂在杠杆A 处，竖直向上匀速拉动弹簧测力计，钩码上升的高度为h，弹簧测力计的示数为F，其移动的距离为s，则杠杆的机械效率η=__________（用题中字母表示）。
若将钩码移动到B 点，仍将它匀速提升h 的高度，则此时弹簧测力计的示数F'________（选填“>”“=”或“<”）F，杠杆此时的机械效率η´___________η（选择“>”、“=”或“<”）。

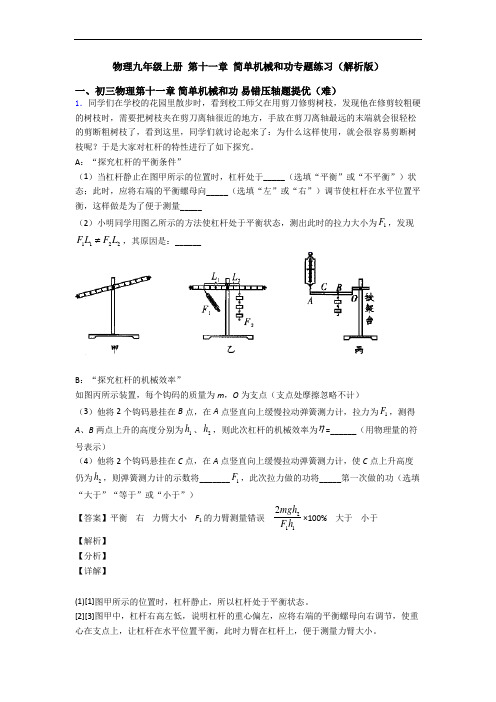

物理九年级上册第十一章简单机械和功专题练习（解析版）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．同学们在学校的花园里散步时，看到校工师父在用剪刀修剪树枝，发现他在修剪较粗硬的树枝时，需要把树枝夹在剪刀离轴很近的地方，手放在剪刀离轴最远的末端就会很轻松的剪断粗树枝了，看到这里，同学们就讨论起来了：为什么这样使用，就会很容易剪断树枝呢？于是大家对杠杆的特性进行了如下探究。
A：“探究杠杆的平衡条件”（1）当杠杆静止在图甲所示的位置时，杠杆处于_____（选填“平衡”或“不平衡”）状态；此时，应将右端的平衡螺母向_____（选填“左”或“右”）调节使杠杆在水平位置平衡，这样做是为了便于测量_____（2）小明同学用图乙所示的方法使杠杆处于平衡状态，测出此时的拉力大小为1F，发现1122F L F L≠，其原因是：______B：“探究杠杆的机械效率”如图丙所示装置，每个钩码的质量为m，O为支点（支点处摩擦忽略不计）（3）他将2个钩码悬挂在B点，在A点竖直向上缓慢拉动弹簧测力计，拉力为1F，测得A、B两点上升的高度分别为1h、2h，则此次杠杆的机械效率为η=______（用物理量的符号表示）（4）他将2个钩码悬挂在C点，在A点竖直向上缓慢拉动弹簧测力计，使C点上升高度仍为2h，则弹簧测力计的示数将_______1F，此次拉力做的功将_____第一次做的功（选填“大于”“等于”或“小于”）【答案】平衡右力臂大小F1的力臂测量错误2112mghF h×100% 大于小于【解析】【分析】【详解】(1)[1]图甲所示的位置时，杠杆静止，所以杠杆处于平衡状态。
[2][3]图甲中，杠杆右高左低，说明杠杆的重心偏左，应将右端的平衡螺母向右调节，使重心在支点上，让杠杆在水平位置平衡，此时力臂在杠杆上，便于测量力臂大小。
(2)[4]图中，拉力1F的方向与水平杠杆不垂直，只有当力的方向与杠杆垂直时，力臂才能从杠杆上直接读出来，小明误把杠杆的长度L1当成了拉力的力臂，所以小明会得出错误的结论。
九年级物理第十一章简单机械和功（篇）（Word版含解析）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．如图，小明在“研究杠杆平衡条件”的实验中所用的实验器材有：刻度均匀的杠杆，支架，弹簧测力计，刻度尺，细线和相同的重0.5 N重的钩码若干个。
(1)如图A所示，实验前，杠杆左侧下沉，则应将左端的平衡螺母向______（选填“左”或”右”）调节，直到杠杆在水平位置平衡；(2)在图B中杠杆平衡了，若在杠杆左右两边同时增加一个相同的钩码，则杠杆向______（选填“左”或”右”）倾斜；(3)甲同学通过对一组数据分析后得出的结论是：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离，与小组同学交流后，乙同学为了证明甲同学的结论是错误的，他做了如图C的实验，已知杠杆上每个小格长度为5 cm，每个钩码重0.5 N，当弹簧测力计斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡，此时乙同学发现，动力×动力臂______（选填“等于”或“不等于”）阻力×阻力臂。
实验C______（选填“能”或”不能”）说明甲同学结论是错误的。
【答案】右右等于能【解析】【分析】【详解】(1)[1]图A中，杠杆左侧下沉，应向右调节平衡螺母，直到杠杆在水平位置平衡。
(2)[2]在图B中，据杠杆的平衡条件得3G⋅2F=2G⋅3L在左右两边同时增加一个相同的钩码，则左右两边分别变成4G⋅2F，3G⋅3L而4G⋅2F<3G⋅3L所以杠杆向右倾斜。
(3)[3][4]由图C知，此时4×0.5N×3×0.5cm=3N×12×4×0.5cm即：动力×动力臂=阻力×阻力臂。
而此时，动力臂并不等于支点到动力作用点的距离，所以能证明甲同学的结论是错误的。
2．小华探究杠杆平衡条件时，使用的每个钩码的质量均为100g，杠杆上相邻刻线间的距离相等。
九年级上册物理第十一章简单机械和功中考真题汇编[解析版]一、初三物理第十一章简单机械和功易错压轴题提优（难）1．如图，小明在“研究杠杆平衡条件”的实验中所用的实验器材有：刻度均匀的杠杆，支架，弹簧测力计，刻度尺，细线和相同的重0.5 N重的钩码若干个。
(1)如图A所示，实验前，杠杆左侧下沉，则应将左端的平衡螺母向______（选填“左”或”右”）调节，直到杠杆在水平位置平衡；(2)在图B中杠杆平衡了，若在杠杆左右两边同时增加一个相同的钩码，则杠杆向______（选填“左”或”右”）倾斜；(3)甲同学通过对一组数据分析后得出的结论是：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离，与小组同学交流后，乙同学为了证明甲同学的结论是错误的，他做了如图C的实验，已知杠杆上每个小格长度为5 cm，每个钩码重0.5 N，当弹簧测力计斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡，此时乙同学发现，动力×动力臂______（选填“等于”或“不等于”）阻力×阻力臂。
实验C______（选填“能”或”不能”）说明甲同学结论是错误的。
【答案】右右等于能【解析】【分析】【详解】(1)[1]图A中，杠杆左侧下沉，应向右调节平衡螺母，直到杠杆在水平位置平衡。
(2)[2]在图B中，据杠杆的平衡条件得3G⋅2F=2G⋅3L在左右两边同时增加一个相同的钩码，则左右两边分别变成4G⋅2F，3G⋅3L而4G⋅2F<3G⋅3L所以杠杆向右倾斜。
(3)[3][4]由图C知，此时4×0.5N×3×0.5cm=3N×12×4×0.5cm即：动力×动力臂=阻力×阻力臂。
而此时，动力臂并不等于支点到动力作用点的距离，所以能证明甲同学的结论是错误的。
2．如图所示是小明和小红利用刻度均匀的杠杆探究“杠杆平衡条件”的实验装置。
九年级物理上册 第十一章 简单机械和功单元测试题（Word 版 含解析）一、初三物理第十一章 简单机械和功 易错压轴题提优（难）1．同学们在探究影响浮力大小的因素时，发现手中的弹簧测力计损坏了，聪明的小强同学利用刻度均匀的杠杆和钩码（每只重0.5N ）替代弹簧测力计顺利地完成了该实验。
以下是小强同学的实验操作，请你帮他完善该实验探究。
(1)将杠杆安装在支架上，静止时如图1所示，应将平衡螺母向______（选填“右”或“左”）调节，使杠杆在水平位置平衡；(2)如图2甲所示，将重2N 的物体G 挂在A 点，两只钩码挂在B 点时，杠杆在水平位置平衡；(3)将物体G 部分浸入水中（如图2乙所示），两只钩码移到C 点时，杠杆在水平位置平衡；(4)将物体G 浸没于水中（如图2丙所示），两只钩码移到D 点时，杠杆在水平位置平衡； (5)将物体G 浸没于盐水中（如图2丁所示），两只钩码移到E 点时，杠杆在水平位置平衡。
分析与论证：分析比较(2)、(3)、(4)可得：物体G 所受浮力大小与______有关；分析比较(2)、(4)、(5)可得：物体G 所受浮力大小与有______关；由题中信息计算物体G 的体积V =______m 3，盐水的密度ρ=盐水______kg/m 3。
（331.010kg/m ρ=⨯水，g =10N/kg ）【答案】右 物体排开液体的体积 液体的密度 1.0×10-4 1.125×103 【解析】 【分析】 【详解】[1]杠杆在如图1位置平衡后，要使杠杆在水平位置重新平衡，应将平衡螺母向右调节。
[2]步骤(2)、(3)、(4)是让物体未浸入、部分浸入和浸没于水中，而钩码逐渐靠近支点，说明物体G 所受的浮力逐渐变大，所以可得物体G 所受的浮力大小与排开液体的体积有关。
[3]步骤(4)(5)是让物体G 分别浸没在水中和盐水中，所以比较的是浮力大小与液体密度的关系。
[4]由步骤(4)及杠杆的平衡条件得(G 物-F 浮)⋅4L =1N ⋅4L ，(2N-F 浮)⋅4L =1N ⋅4L所以F 浮=1N由阿基米德原理有，物体的体积43331N 10m 1.010kg/m 10N/kgF V V g ρ-====⨯⨯浮物排水 [5]由步骤(5)及杠杆的平衡条件得 (2N-F 浮＇)⋅4L =1N ⋅3.5L所以F 浮＇=1.125N由阿基米德原理有，盐水的密度33431.125N 1.12510kg/m 10N/kg 10mF gV ρ-===⨯⨯浮盐水物＇2．小明在探究杠杆的平衡条件的实验中，以杠杆中点为支点。
九年级上册物理第十一章简单机械和功单元测试卷（word版，含解析）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．同学们在学校的花园里散步时，看到校工师父在用剪刀修剪树枝，发现他在修剪较粗硬的树枝时，需要把树枝夹在剪刀离轴很近的地方，手放在剪刀离轴最远的末端就会很轻松的剪断粗树枝了，看到这里，同学们就讨论起来了：为什么这样使用，就会很容易剪断树枝呢？于是大家对杠杆的特性进行了如下探究。
A：“探究杠杆的平衡条件”（1）当杠杆静止在图甲所示的位置时，杠杆处于_____（选填“平衡”或“不平衡”）状态；此时，应将右端的平衡螺母向_____（选填“左”或“右”）调节使杠杆在水平位置平衡，这样做是为了便于测量_____（2）小明同学用图乙所示的方法使杠杆处于平衡状态，测出此时的拉力大小为1F，发现1122F L F L≠，其原因是：______B：“探究杠杆的机械效率”如图丙所示装置，每个钩码的质量为m，O为支点（支点处摩擦忽略不计）（3）他将2个钩码悬挂在B点，在A点竖直向上缓慢拉动弹簧测力计，拉力为1F，测得A、B两点上升的高度分别为1h、2h，则此次杠杆的机械效率为η=______（用物理量的符号表示）（4）他将2个钩码悬挂在C点，在A点竖直向上缓慢拉动弹簧测力计，使C点上升高度仍为2h，则弹簧测力计的示数将_______1F，此次拉力做的功将_____第一次做的功（选填“大于”“等于”或“小于”）【答案】平衡右力臂大小F1的力臂测量错误2112mghF h×100% 大于小于【解析】【分析】【详解】(1)[1]图甲所示的位置时，杠杆静止，所以杠杆处于平衡状态。
[2][3]图甲中，杠杆右高左低，说明杠杆的重心偏左，应将右端的平衡螺母向右调节，使重心在支点上，让杠杆在水平位置平衡，此时力臂在杠杆上，便于测量力臂大小。
(2)[4]图中，拉力1F的方向与水平杠杆不垂直，只有当力的方向与杠杆垂直时，力臂才能从杠杆上直接读出来，小明误把杠杆的长度L1当成了拉力的力臂，所以小明会得出错误的结论。
深圳麒麟实验学校物理第十一章简单机械和功单元测试与练习（word解析版）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．同学们在学校的花园里散步时，看到校工师父在用剪刀修剪树枝，发现他在修剪较粗硬的树枝时，需要把树枝夹在剪刀离轴很近的地方，手放在剪刀离轴最远的末端就会很轻松的剪断粗树枝了，看到这里，同学们就讨论起来了：为什么这样使用，就会很容易剪断树枝呢？于是大家对杠杆的特性进行了如下探究。
A：“探究杠杆的平衡条件”（1）当杠杆静止在图甲所示的位置时，杠杆处于_____（选填“平衡”或“不平衡”）状态；此时，应将右端的平衡螺母向_____（选填“左”或“右”）调节使杠杆在水平位置平衡，这样做是为了便于测量_____（2）小明同学用图乙所示的方法使杠杆处于平衡状态，测出此时的拉力大小为1F，发现1122F L F L≠，其原因是：______B：“探究杠杆的机械效率”如图丙所示装置，每个钩码的质量为m，O为支点（支点处摩擦忽略不计）（3）他将2个钩码悬挂在B点，在A点竖直向上缓慢拉动弹簧测力计，拉力为1F，测得A、B两点上升的高度分别为1h、2h，则此次杠杆的机械效率为η=______（用物理量的符号表示）（4）他将2个钩码悬挂在C点，在A点竖直向上缓慢拉动弹簧测力计，使C点上升高度仍为2h，则弹簧测力计的示数将_______1F，此次拉力做的功将_____第一次做的功（选填“大于”“等于”或“小于”）【答案】平衡右力臂大小F1的力臂测量错误2112mghF h×100% 大于小于【解析】【分析】【详解】(1)[1]图甲所示的位置时，杠杆静止，所以杠杆处于平衡状态。
[2][3]图甲中，杠杆右高左低，说明杠杆的重心偏左，应将右端的平衡螺母向右调节，使重心在支点上，让杠杆在水平位置平衡，此时力臂在杠杆上，便于测量力臂大小。
(2)[4]图中，拉力1F的方向与水平杠杆不垂直，只有当力的方向与杠杆垂直时，力臂才能从杠杆上直接读出来，小明误把杠杆的长度L1当成了拉力的力臂，所以小明会得出错误的结论。
深圳宝安区景山实验学校物理第十一章简单机械和功专题练习（解析版）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．在探究”杠杆平衡条件”的实验中：(1)先把杠杆的中点支在支架上，停在图甲的位置，此时杠杆处于______（填“平衡”或“不平衡”）状态。
为了消除杠杆______对实验的影响，应将平衡螺母向______（选填“左”或“右”）调节，使杠杆在水平位置平衡。
然后在支点两侧挂钩码，移动钩码位置，让杠杆再一次在水平位置平衡，其目的是______；(2)探究过程中，在杠杆左端某固定位置挂一个重力G=2.5N的物体，在杠杆右端不同位置处施加不同的竖直向下的力F，保证杠杆处于平衡状态。
根据多次测量的力和力臂，画出F和1L的图象如图乙（注意看清两个坐标的含义），由图可求出物体对杠杆拉力的力臂______m。
【答案】平衡自身重力右让力臂在杠杆上，便于直接从杠杆上测量力臂 0.2【解析】【分析】【详解】(1)[1]图甲中，杠杆处于静止状态，即是平衡状态。
[2][3]为了消除杠杆自身重力的影响，应让杠杆在水平位置平衡，而图甲中，杠杆左端下沉，所以应向右移动平衡螺母。
[4]杠杆挂上钩码后，移动钩码的位置让杠杆再次在水平位置平衡的目的是：让力臂在杠杆上，便于直接从杠杆上测量力臂。
(2)[5]由图乙知，当杠杆右端受到的拉力F=3N时，其力臂L=1 m 6据杠杆的平衡条件有GL1=FL，2.5N⋅L1=3N×1 6 m所以物体对杠杆拉力的力臂L1=0.2m2．同学们在探究影响浮力大小的因素时，发现手中的弹簧测力计损坏了，聪明的小强同学利用刻度均匀的杠杆和钩码（每只重0.5N）替代弹簧测力计顺利地完成了该实验。
以下是小强同学的实验操作，请你帮他完善该实验探究。
(1)将杠杆安装在支架上，静止时如图1所示，应将平衡螺母向______（选填“右”或“左”）调节，使杠杆在水平位置平衡；(2)如图2甲所示，将重2N 的物体G 挂在A 点，两只钩码挂在B 点时，杠杆在水平位置平衡；(3)将物体G 部分浸入水中（如图2乙所示），两只钩码移到C 点时，杠杆在水平位置平衡；(4)将物体G 浸没于水中（如图2丙所示），两只钩码移到D 点时，杠杆在水平位置平衡； (5)将物体G 浸没于盐水中（如图2丁所示），两只钩码移到E 点时，杠杆在水平位置平衡。
分析与论证：分析比较(2)、(3)、(4)可得：物体G 所受浮力大小与______有关；分析比较(2)、(4)、(5)可得：物体G 所受浮力大小与有______关；由题中信息计算物体G 的体积V =______m 3，盐水的密度ρ=盐水______kg/m 3。
（331.010kg/m ρ=⨯水，g =10N/kg ）【答案】右 物体排开液体的体积 液体的密度 1.0×10-4 1.125×103 【解析】 【分析】 【详解】[1]杠杆在如图1位置平衡后，要使杠杆在水平位置重新平衡，应将平衡螺母向右调节。
[2]步骤(2)、(3)、(4)是让物体未浸入、部分浸入和浸没于水中，而钩码逐渐靠近支点，说明物体G 所受的浮力逐渐变大，所以可得物体G 所受的浮力大小与排开液体的体积有关。
[3]步骤(4)(5)是让物体G 分别浸没在水中和盐水中，所以比较的是浮力大小与液体密度的关系。
[4]由步骤(4)及杠杆的平衡条件得(G 物-F 浮)⋅4L =1N ⋅4L ，(2N-F 浮)⋅4L =1N ⋅4L所以F 浮=1N由阿基米德原理有，物体的体积43331N10m1.010kg/m10N/kgFV Vgρ-====⨯⨯浮物排水[5]由步骤(5)及杠杆的平衡条件得(2N-F浮＇)⋅4L=1N⋅3.5L所以F浮＇=1.125N由阿基米德原理有，盐水的密度33431.125N1.12510kg/m10N/kg10mFgVρ-===⨯⨯浮盐水物＇3．小明在“测量滑轮组的机械效率”的实验中，利用如图所示的滑轮组进行了4次测量，测得数据如下表所示：次数钩码所受的重力G/N钩码提升的高度h/m拉力F/N绳端移动的距离s/m机械效率η1 1.00.10.80.431.25%2 1.00.20.80.831.25%3 2.00.1 1.20.441.67%4 3.00.1 1.5(1)试验中应沿着竖直方向______（选填“加速”或“缓慢”）拉动弹簧测力计，且在弹簧测力计______时读数；（选填“匀速运动”或“静止”）(2)根据表中的数据计算得出第4次实验时绳端移动的距离s=_______m，机械效率η=_______；(3)通过比较1、3和4三次实验数据得出：同一滑轮组，物重越大，滑轮组的机械效率_____；(4)在忽略摩擦力和绳重的前提下，通过第1次数据可算出动滑轮的重力为_____N；(5)以下选项中不影响滑轮组机械效率的因素是______A．动滑轮的重力 B．绳子与滑轮之间的摩擦 C．物体上升的高度【答案】缓慢 匀速运动 0.4 50% 越大 2.2 C 【解析】 【分析】 【详解】(1)[1]为了使弹簧测力计的示数大小等于绳端的拉力大小，试验中应沿着竖直方向缓慢拉动弹簧测力计。
[2]假设弹簧测力计静止时读数，测力计没有测出绳子与滑轮间的摩擦，测得的拉力偏小，即没有考虑到摩擦对滑轮组机械效率的影响，所以需要弹簧测力计匀速运动时读数。
(2)[3]从图中可以看到，四条绳子托着动滑轮，第4次实验时，钩码提升的高度是0.1m ，绳端移动的距离是0.4m 。
[4]第4次实验时滑轮组做的有用功3N 0.1m 0.3J W Gh ==⨯=有用功滑轮组做的总功1.5N 0.4m 0.6J W Fs ==⨯=总滑轮组的机械效率0.3J100%100%50%0.6JW W η=⨯=⨯=有用功总功滑轮组的机械效率是50%。
(3)[5]通过比较1、3和4三次实验数据可知，物重越大，滑轮组的机械效率越大。
(4)[6]忽略摩擦力和绳重，四条绳子托着动滑轮，那么4G G F +=动代入数据可得1N 40.8N G +=⨯动解得 2.2N G =动。
(5)[7]根据Gh Gh GFs nFh G G η===+动可知动滑轮的重力影响滑轮组机械效率，物体上升高度不影响滑轮组机械效率，绳子与滑轮之间的摩擦将增加额外功的比例，影响滑轮组机械效率。
故选C 。
4．对于杠杆的原理，我国古代也很注意研究，在古书《墨经》中就对杆秤作了科学的说明。
某物理小组探究如图所示的一杆秤，通过观察和测量知道：杆秤上标有刻度，提纽在B 点，秤钩在A 点，O 点为刻度的起点（为零刻度点，在B 点左侧）。
用刻度尺量出OA =l 1，OB =l 2。
(1)秤钩不挂重物时，秤砣挂在O 点时杆秤平衡，则重心C 应在B 点的__________侧（选填“左”、“右”或“不确定”）。
设该杆秤秤砣的质量为m ，则杆秤自身重力（不含秤砣）和它的力臂的乘积是__________。
(2)物理小组利用空瓶（空瓶质量比秤砣质量小一些）、细线和原有秤砣测出原秤砣的质量。
方法是：用细线系在空瓶上并置于__________点，慢慢往瓶中加沙子，如果杆秤恰能平衡，相当于新做了一个秤砣，再把它挂在秤钩上，移动原秤砣位置至杆秤平衡，秤杆上的读数即为原秤砣质量。
(3)物理小组通过查资料得到“如果杠杆受两个阻力，杠杆的平衡条件是：F 动l 动=F 阻l 阻+F ′阻l′阻，如图所示”。
则上一问中实际上只要有刻度尺利用科学推理也可测得秤砣质量，方法是：设想有两个完全一样的原秤砣甲、乙，将甲置于A 点，乙置于B 点右侧某点，杆秤恰好平衡。
由杠杆的平衡条件可知，量出长度l 1、l 2后，只须从B 点起向右量出长度__________，该位置杆秤上的读数即为秤砣的质量m 。
【答案】右 2mgl O 1l 【解析】 【分析】 【详解】(1)[1][2]由于O 点是刻度的起点，即秤钩上不挂重物时，秤砣的位置应该在O 点，提起B ，杆秤平衡，把秤砣作用在杆秤上的力看成动力，则阻力就是杆秤的重力作用点（重心）应该在B 点的右侧；且根据杠杆的平衡条件可得mgl 2=G 杆秤×力臂(2)[3]做一个新秤砣的方法就是采用等交换替代法，由于秤砣放在O 点处时能与杆秤的自重相平衡，那么如果我们也在O 点用细线系一个小瓶，向里面加入适量的沙子，待杆秤平衡时，小瓶与沙子所起的作用就与秤砣的作用一样，故它们的质量是相等的。
(3)[4]根据已经得出的两个阻力的平衡规律，如果放在杆秤上，则存在如下关系mg ×（l 1+l 2)=mg ×l ′+G 杆秤×力臂将第(1)问的关系式代入可得mg ×l 1=mg ×l ′即l ′= l 1，故只需要从B 点起向右量出长度l 1，该位置杆秤上的读数即为秤砣的质量。
5．如图是某学习小组探究“斜面的机械效率”实验装置及实验数据记录表：斜面的倾斜程度物块重/NG斜面高/h m沿斜面拉力/NF斜面长/ms机械效率η较缓100.1 5.0120%较陡100.3 6.7145%最陡100.58.01(1)沿斜面拉动木块时，为使测力计的示数稳定，应尽量使木块做__运动。
(2)比较表中“物块重”和“__”两栏对应的数据，可知斜面是一种省力的简单机械。
(3)第三次实验时即“最陡”时，此次实验把物块拉上去的机械效率是__。
(4)分析第1次实验的数据即“较缓”时可知，斜面对物体摩擦力为__N。
【答案】匀速直线沿斜面拉力625%. 4【解析】【分析】【详解】(1)[1]沿斜面拉动木块时，为使测力计的示数稳定，应尽量使木块做匀速直线运动。
(2)[2]比较表中“物块重”和“沿斜面拉力”两栏对应的数据，可知斜面是一种省力的简单机械。
(3)[3]第三次实验时即“最陡”时，此次实验把物块拉上去的机械效率是10N0.5m====62.5%8.0N1mW GhW Fsη⨯⨯有总(4)[4]由表中第1组实验数据可知==5.0N1m=5JW Fs⨯总==10N0.1m=1JW Gh⨯有用额外功=-=5J-1J=4JW W W额总有用由W fs=额，得摩擦力大小4J===4N 1mW f s额6．如图为测量滑轮组机械效率的实验装置，钩码总重6N 。
(1)实验时要竖直向上______拉动弹簧测力计，由图可知拉力大小为______N ，若钩码上升的高度为8cm ，则弹簧测力计向上移动______cm ，该滑轮组的机械效率为_________； (2)在弹簧测力计静止时进行读数，则他这样得出的机械效率与实际值相比_____；（选填“偏小”、“偏大”或“相等”）(3)若仅增加钩码的个数，该滑轮组的机械效率将________。
