电动给水泵启动操作票(中英)

操作开始时间： 年　月　日 时 分　终了时间： 日 时 分操作任务：启# 循环水泵运行顺序操 作 项 目1确认# 循环水泵正常，检修（安装）工作已全部结束，工作票已终结，现场清洁。

2盘动各泵靠背轮转动灵活无卡涩现象，安全罩已固定完好。

3各种表计齐全，指示准确，轴承油位正常，油质合格。

4循环水泵进口阀门已开启，出水阀门已关闭，打开泵体上空气门考克，待有水排出后关闭。

5联系电气确认电动机绝缘良好，电源已送上,电动机正方向旋转。

6联锁试验正常后，将所有循环水泵联锁置于“解除”位置。

7确认准备运行#1机组凝汽器出入口水门已全开,管道和设备排空气门已全开并有专人监护。

8确认#1机冷油器,空冷器入口循环冷却水总门全关。

9确认#2#3#4#5机组循环水系统所有阀门已关闭。

循环水供回水母管工作已全部完成。

10启动电动机，检查电流，压力，泵和电动机声音，振动，轴承温度正常。

11一切正常后逐渐开足泵出口水门，检查电动机电流，泵出口压力正常后，投入联动装置。

(防止管道被冲击) 12根据需要将#　循环水泵作联动备用。

13确认各处排空气门,有水流出后全关空气门。

14根据机组状况缓慢开启#1机冷油器,空冷器入口循环冷操 作 票却水总门,并使用滤水器入口门调整冷却水压力不超过0.1MP a。

注：随着循环水温的升高应检查管道的膨胀节情况。

联动备用泵条件：1，备用泵应处于充满水状态2，电机绝缘保持良好，随时都可以启动3，备用泵进，出口水阀门在开启位置，不反转4，联动装置已投入。

操作开始时间： 年　月　日 时 分　终了时间： 日 时 分操作任务：停# 循环水泵运行顺序操 作 项 目1将# 循环水泵联动开关退出放于“解除”位置。

2缓慢关闭# 循环水泵出口水门。

3停# 循环水泵运行，检查电动机电流到“0”，转速下降。

4待转子静止后,缓慢全开# 循环水泵出口水门确认不反转,备用。

桦南协联报春热电有限公司 编号：操作人印 值班长印 监护人印 值　长印 操 作 票备 注桦南协联报春热电有限公司 编号：操作人印 值班长印 监护人印 值　长印 。

目录1、＃1机给水泵A1开关带＃1电机由工频状态转换为变频状态2、＃1机给水泵A1开关带＃1电机由变频状态转换为工频状态3、＃1机给水泵A2开关带＃2电机由工频状态转换为变频状态4、＃1机给水泵A2开关带＃2电机由变频状态转换为工频状态5、＃1机给水泵B1开关带＃2电机由工频状态转换为变频状态6、＃1机给水泵B1开关带＃2电机由变频状态转换为工频状态7、＃1机给水泵B2开关带＃3电机由工频状态转换为变频状态8、＃1机给水泵B2开关带＃3电机由变频状态转换为工频状态9、＃1机给水泵A2、B1开关带＃2电机工频备用10、＃1机给水泵A1开关带＃2电机变频运行11、＃1机给水泵A2开关带＃1电机变频运行12、＃1机给水泵B1开关带＃3电机变频运行13、＃1机给水泵B2开关带＃2电机变频运行倒闸操作票大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）危险点分析控制票倒闸操作票大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）危险点分析控制票倒闸操作票大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）危险点分析控制票倒闸操作票大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）危险点分析控制票倒闸操作票大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）危险点分析控制票倒闸操作票大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）危险点分析控制票倒闸操作票大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）危险点分析控制票倒闸操作票大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）危险点分析控制票大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）危险点分析控制票大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）。

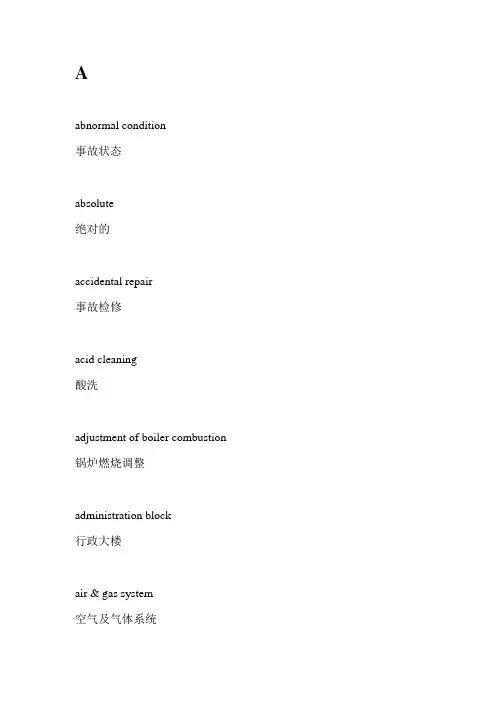

Aabnormal condition事故状态absolute绝对的accidental repair事故检修acid cleaning酸洗adjustment of boiler combustion 锅炉燃烧调整administration block行政大楼air & gas system空气及气体系统air cooling空气冷却air exhaust fan排烟风机air extractor抽气器air flow风量air gate风门air preheater空预器air-water washing 气水冲洗alarm报警alarm limits报警极限值alarm menu报警菜单anion-exchanger阴离子交换剂application用途area面积,区,领域ash leakage漏灰ash handling system除灰系统ash hopper灰斗ash pit灰坑ash-hod除灰斗atmosphere大气attemperator减温器automatic (auto)自动的automatic startup and shutdown control 自起停控制automation following自动跟踪aux condenser pump凝升泵auxiliary boiler厂用锅炉auxiliary power厂用电auxiliary steam system辅助蒸汽系统auxiliary system & miscellaneous 附属系统及其他axial flow轴流axial thrust轴向推力Bback返回back pressure turbine 背压式汽轮机backwashing反冲洗ball cleaning胶球清洗base-load基本负荷battery电池bearing and pedestals 轴承和轴承座bearing damage轴瓦损坏blade叶片blade damage叶片损坏blade pitch动叶block堵塞. 闭锁block connection单元接线图blowdown disposal tank排污处理罐boiler acid cleaning锅炉酸洗boiler air and flue gas system 锅炉风烟系统boiler auxiliary equipment 锅炉辅助设备boiler blow out锅炉冲管boiler drain and vent system 锅炉疏水和放气系统boiler efficiency锅炉效率boiler evaporation锅炉蒸发量boiler excessive high water level 锅炉满水boiler excessive low water level 锅炉缺水boiler feedwater booster pump前置泵boiler feedwater system锅炉给水系统boiler following turbine operation 炉跟机运行boiler heater锅炉连排boiler house layout锅炉房布置图boiler make-up water treatment system 锅炉补给水处理系统boiler master锅炉主控器boiler water circulating pump炉水循环泵boiler water level gauge锅炉水位计boiler house锅炉房booster oil pump增压油泵bottom ash removal system炉底渣清除系统buffer storage tank缓冲水箱burner燃烧器bypass旁路by-pass operation旁路运行Ccable and cable raceway system 电缆及电缆管道系统capacity容量cation-exchanger阳离子交换剂cancel撤消central control building/room集控楼/室central pump house中央水泵房chemical feed and sampling system 化学加药和取样系统circuit breaker断路器circulating pump循环泵classifier粗粉分离器clean water pond清水池close关closed cycle cooling water system 闭式循环冷却水系统coal chutes落煤管coal feeder给煤机coal handling system输煤系统coal jamming堵煤coal pulverizer / coal mill磨煤机coal storage煤场coal transfer system输煤系统coal unloading system卸煤系统coal yard煤场cold start-up冷态启动collission between rotary and static parts 动静部分碰磨commissioning of water treatment system 化学水处理调试compressor house空压机房computer计算机condensate polishing system凝结水处理系统condensate pump凝结水泵condensate system冷凝系统condenser flow凝结水流量condensing steam turbine凝汽式汽轮机conical cyclone seperator 旋风分离器connecting tube连接管constituent浓缩control控制 .调节control supply控制电流cooling tower冷却塔cooling water冷却水cordinate调整,调节coupling联轴器current电流cycle周期Ddamage of water wall tube 水冷壁损坏damper adjustment挡板调节deaerator room除氧间deaerator water tank circulation pump 除氧循环泵deaerator除氧器decrease (dec)减少defect缺陷demineralization system除盐系统deoxidant脱氧剂dewatering bin system脱水仓系统disconnect switch隔离开关disk磁盘display显示 .指示dissovled salt溶解盐distillation蒸馏distribution header分配联箱double bus-bar system with by -pass 双母线带旁路系统double-flow double casing IP 双流程双层中压缸down下down come下降管downtime停机时间drain疏水drain flash tank疏水扩容器drawing图纸drum汽包drum drain valve汽包疏水阀dynamil动态Eeconomizer省煤器economy经济efficiency效率electrostatic precipitator静电除尘器emergency紧急emergency pump (Dc)直流事故油泵enable有效enter进入.确认energizing of auxiliary power system 厂用电受电engineering work station工程师站environmental protection环境保护equipment patrol and inspection 设备巡回检查equipment reliability设备可靠性equipment technical spceifications 设备技术规范Esc (quit)退出excess low frequency operation频率过低运行execution执行，实行exhaust chamber排汽室exhaust portion排汽段exhauster circuits排粉管路expansion differencial胀差extraction 1 motor-driven valve 1抽电动门extraction 1 non-return valve 1抽逆止阀extraction steam system抽汽系统Ffan风机fast快fault故障feed water heater给水加热器feedwater and saturated steam system 给水及饱和蒸汽系统file文件final最终的.最后的finish结束fire handling system 消防系统fire station消防站fire-off in the furnace 炉膛熄火first out首出flame火焰flame monitor火焰监视器flange joint surface 法兰接合面flash闪点flash tank扩容器flocculant絮凝剂flow流量flue duct reburning尾部烟道再燃烧flue gas recirculation烟气再循环fly ash handling system飞灰清除系统fly ash silo and unloading system灰库及卸料系统follow跟踪fossil- fired boiler燃煤锅炉fouling of heating surface 受热面沾污frequency频率fuel oil heat燃油加热fuel oil system燃油系统fuel oil tank燃油罐full capacity operation 满负荷运行full speed额定转速furnace炉膛furnace fire loss炉膛灭火Ggas-circulation system 烟气循环系统gas-fired boiler燃气锅炉gas-to-gas heat exchanger气-气热交换器generator发电机generator gas pressure发电机氢压generator H2 leakage发电机漏氢generator neutral grounding equipment 发电机中性点接地设备generator set发电机组generator stator cooling water发电机定冷水generator synchronization发电机并网gland steam seal system 轴封系统governing valve高压调节汽门grounding system接地系统group组guide blade导向叶片Hhalt暂停 .保持hardware硬件heat rate热耗率heater drain and vent system 加热器疏水,排气系统heavy oil pump重油泵high高的high bypass高旁high pressure in the furnace 炉膛压力高high-temperature corrosion on the fire side 高温烟气腐蚀hot start-up热态启动hydrazine联氨hydrogen cooling氢冷却hydrogen gas control system氢气控制系统hydrogen generation station制氢站Iignition oil torch点火油枪import进口，引入impulse turbine冲动式汽轮机increase (inc)增加indoor coal storage yard 干燥棚indoor coal yard室内煤场indoor substation室内变电所induction generator异步发电机industrial wastewater treatment system 工业废水处理系统industrial water工业水initial最初的.installed capacity装机容量insulation绝缘interlock连锁intermediate pressure (IP) casing中压缸ion exchange (full demineration) 离子交换(全除盐)isolated-phase bus分相封闭母线Jjacking oil system顶轴油系统jacking oil pump顶轴油泵Kkeyboard键盘Llast stage blade末级叶片leakage泄漏level水位light run空转lighting protection system 防雷系统lightning-arrestor避雷器limits极限load负荷load dump test 甩负荷试验load test带负荷试验loading up加负荷local现场.就地local control 就地控制locked current 起动电流longitudinal layout of the main power building 主厂房纵向布置图loss失去low低的low bypass低旁low-temperature corrosion on the fire side低温烟气腐蚀LP heater drain water pump低加疏水泵lubrication oil system润滑油系统lubrication oil tank润滑油箱Mmachine机器main chimney主烟囱main connection system 主接线系统main control building 主控楼main exciter主励磁机main oil pump主油泵main steam and reheat steam system 主汽和再热蒸汽系统main stop valve高压主汽门main transformer主变压器maintain保持,维持manual手动的manufacturer厂家maximum最大的measure措施measurement测量meter米medium介质membrance process 膜处理mineral solids矿物渣minimum最小的minor repair小修minus减mismatch失调mixing header 混合联箱mode方式mode select 方式选择monitering监测motor电动机motor driven feed water pump 电动给水泵motor temp high电机温度高motor-driven valve电动门Nnatural circulation自然循环network网络network control building网络控制楼non-return valve 逆止阀normal正常nozzle box喷嘴室Ooil leakage漏油oil supply system 供油系统oil system firing 油系统着火oil-fired boiler燃油锅炉oil-gun油枪open开operation guardianship system 操作监护制度operation management运行管理operation order操作票operation regulations运行规程operation stability运行稳定性operation supervisor运行负责人operation supervising and repeating system 操作监护复诵制operation technique运行技术operator training simulator操作员培训用仿真机output输出outdoor switching station室外开关站over excitation limiter过励磁限制器overfeed of water into drum 汽包满水overhaul大修,检修overpressure超压oxide氧化物Ppage up上一页page down下一页permissives允许permit issuer for work order 工作票许可人pilot exciter副励磁机pipe temp high偶合器温度高piping layout管路布置图plant general layout厂内总平面布置图platforms and stairs平台和扶梯plus加polish精处理power电源power control valve 动力控制阀power supply动力电源power supply system 供电系统Power plant电厂pressure压力。

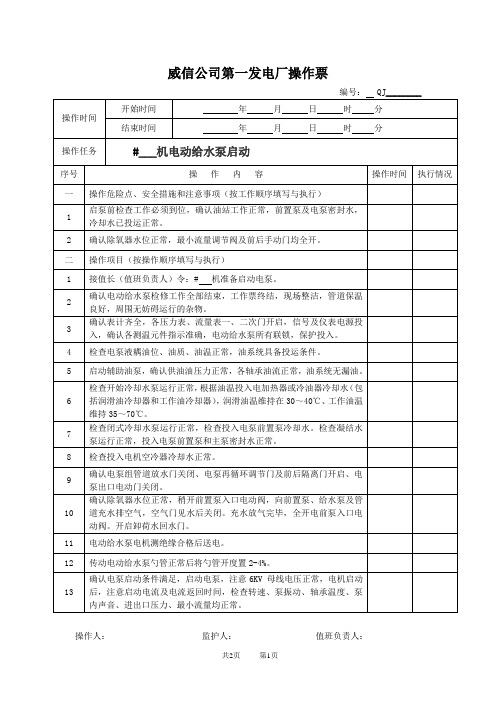

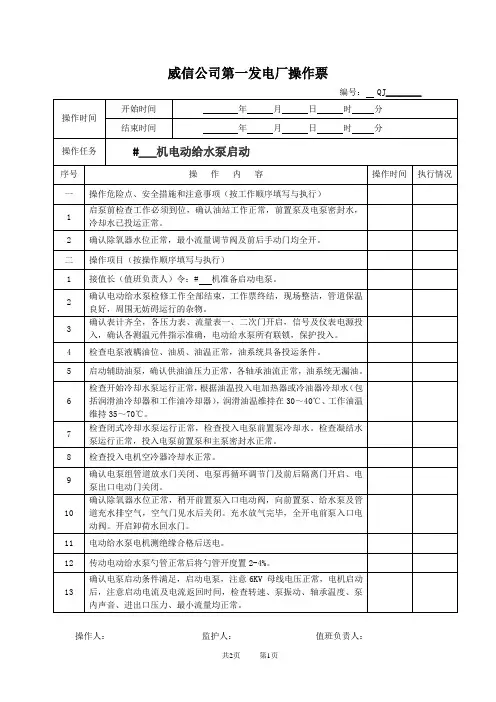

操作人：__________________ 监护人：_______________ 值班负责人：____________共2页 第1页威信公司第一发电厂操作票编号： -QJ ________操作时间开始时间年 月 日 时 分结束时间年 月 日 时 分 操作任务 #___机电动给水泵启动序号 操 作 内 容操作时间 执行情况 一 操作危险点、安全措施和注意事项（按工作顺序填写与执行） 1 启泵前检查工作必须到位，确认油站工作正常，前置泵及电泵密封水，冷却水已投运正常。

2 确认除氧器水位正常，最小流量调节阀及前后手动门均全开。

二 操作项目（按操作顺序填写与执行）1 接值长（值班负责人）令：# 机准备启动电泵。

2 确认电动给水泵检修工作全部结束，工作票终结，现场整洁，管道保温良好，周围无妨碍运行的杂物。

3 确认表计齐全，各压力表、流量表一、二次门开启，信号及仪表电源投入，确认各测温元件指示准确，电动给水泵所有联锁，保护投入。

4 检查电泵液耦油位、油质、油温正常，油系统具备投运条件。

5 启动辅助油泵，确认供油油压力正常，各轴承油流正常，油系统无漏油。

6检查开始冷却水泵运行正常，根据油温投入电加热器或冷油器冷却水（包括润滑油冷却器和工作油冷却器），润滑油温维持在30～40℃、工作油温维持35～70℃。

7 检查闭式冷却水泵运行正常，检查投入电泵前置泵冷却水。

检查凝结水泵运行正常，投入电泵前置泵和主泵密封水正常。

8 检查投入电机空冷器冷却水正常。

9确认电泵组管道放水门关闭、电泵再循环调节门及前后隔离门开启、电泵出口电动门关闭。

10 确认除氧器水位正常，稍开前置泵入口电动阀，向前置泵、给水泵及管道充水排空气，空气门见水后关闭。

充水放气完毕，全开电前泵入口电动阀。

开启卸荷水回水门。

11 电动给水泵电机测绝缘合格后送电。

12 传动电动给水泵勺管正常后将勺管开度置2-4%。

13确认电泵启动条件满足，启动电泵，注意6KV 母线电压正常，电机启动后，注意启动电流及电流返回时间，检查转速、泵振动、轴承温度、泵内声音、进出口压力、最小流量均正常。

电动循环水泵开车操作票
热电车间
#电动循环水泵启动操作票
年月日
序号操作内容执行时间备注
1 检查确认冷却塔水池水位在1米以上
2 联系调度，确认空分、气化、合成、热电界区循环水系统检查正常
3 检查水泵对轮应灵活、无异音，盘车正常
4 检查电机润滑油正常：
4.1 润滑油站已启动，供油压力不低于0.1Mpa；油站油位正常
4.2 润滑油站油泵连锁投入正常
4.3 润滑油温不低于25℃
4.4 检查电机润滑油窥视孔油位在1/2~2/3处
5 检查水泵进水阀全开；出口蝶阀关闭；液控止回阀打开；回流阀关闭
6 打开水泵放气阀、管道放气阀排静水泵及管道中气体
7 检查送电工作票确认循环水泵电机已送电
8 将水泵、电机连锁保护投入，密切监视相关参数，确认电机轴瓦温度检测表等显示正常
9 将水泵启动转换开关切换到“手动”位置，启动循环水泵
10 循环水泵出口压力达到0.56Mpa后，打开水泵出口蝶阀和回流阀，出口压力在0.4Mpa左右
11 检查水泵、电机振动、声音正常；轴承温升情况正常；电机电流在260A～280A之间，不能超过310A
12 检查冷却塔回流管回水正常
注
明
执行人：
值班班长：执行负责人：确认结果与操作内容一致的打“√”，不一致的打“×”。

号机组冷态启动操作票机组启动前状态：汽轮机态锅炉态发变组态调节级金属温度℃冲转参数：主蒸汽压力 5.9 MPa主蒸汽温度 340 ℃再热汽压力 1.0 MPa再热汽温度 300 ℃№值长：单元长：操作员：年月日至年月日附件：测量不同转速下转子交流阻抗试验步骤1、发电机升速，测不同转速下转子交流阻抗。

2、转子交流阻抗试验时将灭磁回路断开。

3、利用发电机残压核对发电机相序，试验在1200转进行，在发电机一次侧测量电压及相序，发电机三相电压应对称，相序应符合要求。

如电压低继续升转速。

步骤：1、拆除发电机软连接母排。

2、发电机、励磁变所有保护均投入，发变组非电量保护投入，保护出口跳灭磁开关。

发电机定子过电压保护定值整定为1.32倍额定电压,同时励磁系统过电压保护定值也作修改，保证空载试验电压升至1.3倍发电机额定电压时保护不动。

3、发电机定速3000rpm后，励磁系统用外接电源采用备用通道（BFCR）缓慢增加励磁电流进行发电机空载试验（上升曲线、下降曲线分别做）。

期间测量发电机轴电压。

试验完毕后逆变灭磁。

4、连接发电机软连接母排。

发电机短路试验：步骤1、确认＃1发变组5012、5013开关及各侧刀闸及间隔接地刀闸在断开位。

2、现场作措施安装发电机出口短路母排、高厂变、高公变低压侧3个分支短路线（低压侧两个进线开关与CT之间）、发变组出口短路线（5012、5013开关与CT之间）。

3、停用＃1发变组5012、5013开关失灵保护。

4、投入发电机差动保护、发电机对称过负荷保护、发电机不对称过负荷保护、发电机低压保持过流保护、发电机转子过负荷保护、发电机转子接地保护、发电机过激磁保护、发电机周波保护、励磁变速断保护、励磁变过流保护、过电压保护（临时整定为0.4Un、0秒，试验结束后恢复原定值）、发电机断水保护等电量及非电量保护，以上保护出口只跳灭磁开关。

5、退出主变差动保护、定子接地保护、发电机失磁保护、发电机逆功率保护、发电机程跳逆功率保护、发电机失步保护、发电机突加电压保护。
