电动给水泵启动操作票

300MW机组启动、停止运行典型操作票
目录
300MW机组冷态启动操作票
300MW机组热态启动操作票
300MW机组极热态启动操作票
300MW机组正常停止操作票
300MW机组滑参数停止操作票
热力机械操作票
＊***＊发电有限公司RJ:
(完整word版)300MW机组启动、停止运行典型操作票(滑启停) 附表：锅炉启动期间膨胀指示值记录表
)
注：膨胀指示值填写格式为：指示坐标（横向,纵向，轴向），按坐标取“+”、“—”,单位为mm.
抄录时面对膨胀指示器，“0”点为原点，水平为横向X,右侧取“+”，左侧取“－”;上下为纵向Y，“0”以下取“－”；指示器活动杆为轴向Z，杆上示值取“+"，指针离开指示器面板估取“－”。

启（停)机参数记录
热力机械操作票
*＊***发电有限公司RJ：
荷变化.对机组进行全面检查，如发现异常情况立即汇报值长
136对锅炉本体进行一次全面吹灰
137
四抽汽压力达0．70MPa时，开启四抽至辅汽联箱进汽门，注意联箱温度不超过规定值
138全面检查一切正常,确认各种保护均已投入，各种自动投入正常,确认各排空气门、放水门、疏水门、排污门关闭严密。

保持机组正常运行后，值长汇报省调可投入AGC及一次调频控制方式运行,机组负荷由AGC控制，变化率7MW/min。

139机组启动结束，汇报值长
140供热系统暖管疏水
备注：
操作总负责人：监护人:值长(单元长)：
热力机械操作票
＊＊＊*＊*发电有限公司RJ：。

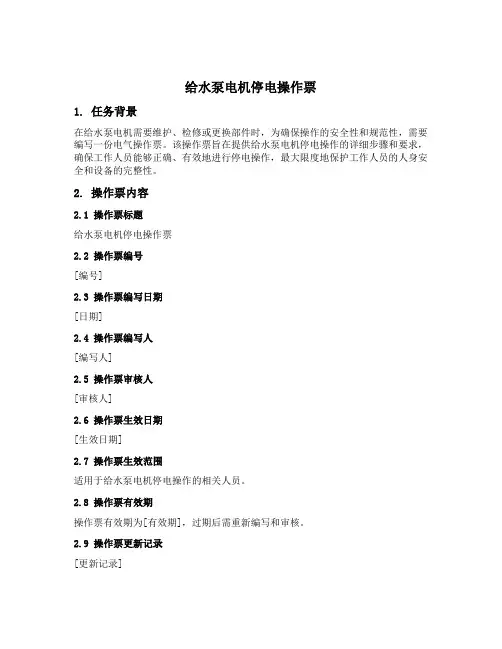

给水泵电机停电操作票1. 任务背景在给水泵电机需要维护、检修或更换部件时，为确保操作的安全性和规范性，需要编写一份电气操作票。

该操作票旨在提供给水泵电机停电操作的详细步骤和要求，确保工作人员能够正确、有效地进行停电操作，最大限度地保护工作人员的人身安全和设备的完整性。

2. 操作票内容2.1 操作票标题给水泵电机停电操作票2.2 操作票编号[编号]2.3 操作票编写日期[日期]2.4 操作票编写人[编写人]2.5 操作票审核人[审核人]2.6 操作票生效日期[生效日期]2.7 操作票生效范围适用于给水泵电机停电操作的相关人员。

2.8 操作票有效期操作票有效期为[有效期]，过期后需重新编写和审核。

2.9 操作票更新记录[更新记录]2.10 操作票使用说明在进行给水泵电机停电操作时，请按照以下步骤执行，确保操作的安全性和规范性。

3. 给水泵电机停电操作步骤3.1 操作前准备1.确认停电前已经通知相关人员，并取得相关部门的批准。

2.确保操作人员具备相关的电气知识和操作经验。

3.准备必要的工具和安全设备，如绝缘手套、绝缘垫等。

3.2 停电操作步骤1.关闭给水泵电机的控制开关，将其置于”OFF”位置。

2.断开给水泵电机的电源，将电源开关置于”OFF”位置。

3.使用电压表等工具检测电源是否已经完全切断，确保电源已经彻底停止供电。

4.在给水泵电机的控制柜上贴上停电标识，明确告知其他人员该设备已经停电。

3.3 操作完成后处理1.将操作票上的停电时间填写完整，并签字确认。

2.将操作票交给相关部门负责人进行存档。

4. 安全注意事项在进行给水泵电机停电操作时，务必注意以下安全事项：1.操作人员必须佩戴绝缘手套和绝缘鞋，确保个人安全。

2.操作人员必须具备相关的电气知识和操作经验，避免操作失误导致事故发生。

3.在操作过程中，严禁将手指或其他物体伸入电机控制柜内部。

4.在停电操作完成后，务必将操作票交给相关部门负责人进行存档，以备后续查阅。

目录1、＃1机给水泵A1开关带＃1电机由工频状态转换为变频状态2、＃1机给水泵A1开关带＃1电机由变频状态转换为工频状态3、＃1机给水泵A2开关带＃2电机由工频状态转换为变频状态4、＃1机给水泵A2开关带＃2电机由变频状态转换为工频状态5、＃1机给水泵B1开关带＃2电机由工频状态转换为变频状态6、＃1机给水泵B1开关带＃2电机由变频状态转换为工频状态7、＃1机给水泵B2开关带＃3电机由工频状态转换为变频状态8、＃1机给水泵B2开关带＃3电机由变频状态转换为工频状态9、＃1机给水泵A2、B1开关带＃2电机工频备用10、＃1机给水泵A1开关带＃2电机变频运行11、＃1机给水泵A2开关带＃1电机变频运行12、＃1机给水泵B1开关带＃3电机变频运行13、＃1机给水泵B2开关带＃2电机变频运行倒闸操作票大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）危险点分析控制票倒闸操作票大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）危险点分析控制票倒闸操作票大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）危险点分析控制票倒闸操作票大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）危险点分析控制票倒闸操作票大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）危险点分析控制票倒闸操作票大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）危险点分析控制票倒闸操作票大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）危险点分析控制票倒闸操作票大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）危险点分析控制票大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）危险点分析控制票大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）大同第二发电厂编号操作人：值班负责人：监护人：值长：（发令人）。

火电厂给水系统标准操作票热力机械操作票
单位：发电部集控运行编号：
操作人： 监护人:
主值: 值长:
热 力 机 械 操 作 票
单位：发电部集控运行 编号：
操作人：监护人: 主值: 值长: 热力机械操作票
单位：发电部集控运行编号：
操作人：监护人: 主值: 值长: 热力机械操作票
单位：发电部集控运行编号：
操作人：监护人: 主值: 值长:
热力机械操作票
单位：发电部集控运行编号：
操作人：监护人: 主值: 值长:
热力机械操作票
单位：发电部集控运行编号：
操作人：监护人: 主值: 值长: 热力机械操作票
单位：发电部集控运行编号：
操作人：监护人: 主值: 值长: 热力机械操作票
单位：发电部集控运行编号：
操作人：监护人: 主值: 值长: 热力机械操作票
单位：发电部集控运行编号：
操作人：监护人: 主值: 值长: 热力机械操作票
单位：发电部集控运行编号：
操作人：监护人: 主值: 值长:。

#3机组热网汽侧停运操作票顺序√1 接到值长或副值长命令停#3机热网。

2 通知三期# 3机热网停止运行。

3 缓慢开大#3机CV阀，注意主机EH油压变化，小机油动机开度变化。

4 缓慢关小EV阀，注意加热器出口水温下降不得超过0.5℃/分，注意加热器虚假水位变化。

5 根据供热温度要求，提高#4机组供热温度。

6 逐步减少#3机组热网疏水泵变频器输出，保持水位稳定。

7 解除#3机热网备用疏水泵联锁开关。

8 将#3机热网加热器疏水倒至定排。

关闭#3机热网疏水至除氧器电动门。

9 逐渐将CV全开（就地确认）。

10 缓慢关闭#3机热网抽汽EV阀并手动校严11 全关#3机热网抽汽快关阀。

12 关闭#3机热网抽汽逆止门。

13 #3机热网抽汽画面切除"抽汽投入"。

14 全关热网加热器进汽#1、2电动门。

15 当加热器水位降到200㎜时，，停止最后一台热网疏水泵运行，关闭疏水至定排电动门并停电。

16 关闭#3机热网疏水至除氧器手动门。

17 开启热网疏水管道23米放空气门。

18 确认#3机热网抽汽管道疏水对凝结器门关闭，开启#3机热网抽汽管道主变区疏水对大气门。

19 开启热网疏水管道主变区疏水对大气门。

20 开启#3机#1热网疏水泵出、入口管道放水门。

21 开启#3机#2热网疏水泵出、入口管道放水门。

22 开启首站#3机热网加热器进汽管道放空气门。

23 开启#3机热网加热器进汽#1、2电动门后疏水手动门。

24 开启#3机热网加热器汽侧放水门。

25 根据情况关闭#3机#1热网疏水泵冷却水供回水门。

26 根据情况关闭#3机#2热网疏水泵冷却水供回水门。

27 关闭#3机组CV阀EH油供油门。

28 缓慢开启#3机CV阀用蓄能器回油门，注意主机EH油压变化、CV阀开度变化。

29 画面解除#3机抽汽快关阀油站油泵联锁，停止#3机快关阀油站油泵运行。

30 开启#3机快关阀油站油泵再循环泄压至0.31 #3机快关阀油站油泵停电。

操作人：__________________ 监护人：_______________ 值班负责人：____________共2页 第1页威信公司第一发电厂操作票编号： -QJ ________操作时间开始时间年 月 日 时 分结束时间年 月 日 时 分 操作任务 #___机电动给水泵启动序号 操 作 内 容操作时间 执行情况 一 操作危险点、安全措施和注意事项（按工作顺序填写与执行） 1 启泵前检查工作必须到位，确认油站工作正常，前置泵及电泵密封水，冷却水已投运正常。

2 确认除氧器水位正常，最小流量调节阀及前后手动门均全开。

二 操作项目（按操作顺序填写与执行）1 接值长（值班负责人）令：# 机准备启动电泵。

2 确认电动给水泵检修工作全部结束，工作票终结，现场整洁，管道保温良好，周围无妨碍运行的杂物。

3 确认表计齐全，各压力表、流量表一、二次门开启，信号及仪表电源投入，确认各测温元件指示准确，电动给水泵所有联锁，保护投入。

4 检查电泵液耦油位、油质、油温正常，油系统具备投运条件。

5 启动辅助油泵，确认供油油压力正常，各轴承油流正常，油系统无漏油。

6检查开始冷却水泵运行正常，根据油温投入电加热器或冷油器冷却水（包括润滑油冷却器和工作油冷却器），润滑油温维持在30～40℃、工作油温维持35～70℃。

7 检查闭式冷却水泵运行正常，检查投入电泵前置泵冷却水。

检查凝结水泵运行正常，投入电泵前置泵和主泵密封水正常。

8 检查投入电机空冷器冷却水正常。

9确认电泵组管道放水门关闭、电泵再循环调节门及前后隔离门开启、电泵出口电动门关闭。

10 确认除氧器水位正常，稍开前置泵入口电动阀，向前置泵、给水泵及管道充水排空气，空气门见水后关闭。

充水放气完毕，全开电前泵入口电动阀。

开启卸荷水回水门。

11 电动给水泵电机测绝缘合格后送电。

12 传动电动给水泵勺管正常后将勺管开度置2-4%。

13确认电泵启动条件满足，启动电泵，注意6KV 母线电压正常，电机启动后，注意启动电流及电流返回时间，检查转速、泵振动、轴承温度、泵内声音、进出口压力、最小流量均正常。

1. 绪论在工业生产中，水泵电机是至关重要的设备之一。

它们负责向各个部分输送水源，以保证生产线的正常运转。

然而，一旦遇到停电情况，水泵电机的正常工作将会受到影响。

为了保证在停电情况下能够及时有效地进行应对，电气操作票成为了必不可少的工具之一。

2. 电气操作票的意义电气操作票是一种规范化的文件，用于指导工作人员在特定情况下进行操作。

在水泵电机停电的情况下，合理制定的电气操作票能够帮助工作人员快速、安全地进行应对，保障设备和人员的安全。

3. 电气操作票的内容电气操作票的内容通常包括多个方面的内容，比如操作步骤、安全措施、应急处理等。

对于水泵电机停电的情况，电气操作票的内容可以分为以下几个方面：（1）停电前的准备工作在停电之前，需要对水泵电机进行一系列的准备工作，比如检查设备的运行状态、关闭相关设备等。

这一步骤的重要性不言而喻，它直接关系到停电后的工作能否顺利进行。

（2）停电操作步骤停电的操作步骤是电气操作票中至关重要的部分。

在这一部分，需要明确指导工作人员如何依次进行停电操作，比如关闭电源开关、断开电源线路等。

这些步骤的清晰明了将有助于工作人员的快速反应。

（3）停电后的应急处理万一在停电后出现意外情况，工作人员需要能够迅速而正确地进行应急处理。

电气操作票中应明确规定在停电后的应急处理措施，以确保人员和设备的安全。

（4）其他注意事项电气操作票中还应包括一些其他注意事项，比如在操作过程中应注意的细节、需要特别注意的安全隐患等。

这些内容的细致度将直接影响到操作人员的工作效率和安全性。

4. 个人观点和理解在我看来，电气操作票对于水泵电机停电的情况来说至关重要。

只有在实际操作中严格按照电气操作票的要求进行，才能保证在紧急情况下能够做出正确、迅速的应对。

在日常工作中，我们应该高度重视电气操作票的编制和执行，并不断完善和提升相关的知识和技能。

5. 总结水泵电机的停电情况需要有相关的电气操作票来指导工作人员的操作。

号机组冷态启动操作票机组启动前状态：汽轮机态锅炉态发变组态调节级金属温度℃冲转参数：主蒸汽压力 5.9 MPa主蒸汽温度 340 ℃再热汽压力 1.0 MPa再热汽温度 300 ℃№值长：单元长：操作员：年月日至年月日附件：测量不同转速下转子交流阻抗试验步骤1、发电机升速，测不同转速下转子交流阻抗。

2、转子交流阻抗试验时将灭磁回路断开。

3、利用发电机残压核对发电机相序，试验在1200转进行，在发电机一次侧测量电压及相序，发电机三相电压应对称，相序应符合要求。

如电压低继续升转速。

步骤：1、拆除发电机软连接母排。

2、发电机、励磁变所有保护均投入，发变组非电量保护投入，保护出口跳灭磁开关。

发电机定子过电压保护定值整定为1.32倍额定电压,同时励磁系统过电压保护定值也作修改，保证空载试验电压升至1.3倍发电机额定电压时保护不动。

3、发电机定速3000rpm后，励磁系统用外接电源采用备用通道（BFCR）缓慢增加励磁电流进行发电机空载试验（上升曲线、下降曲线分别做）。

期间测量发电机轴电压。

试验完毕后逆变灭磁。

4、连接发电机软连接母排。

发电机短路试验：步骤1、确认＃1发变组5012、5013开关及各侧刀闸及间隔接地刀闸在断开位。

2、现场作措施安装发电机出口短路母排、高厂变、高公变低压侧3个分支短路线（低压侧两个进线开关与CT之间）、发变组出口短路线（5012、5013开关与CT之间）。

3、停用＃1发变组5012、5013开关失灵保护。

4、投入发电机差动保护、发电机对称过负荷保护、发电机不对称过负荷保护、发电机低压保持过流保护、发电机转子过负荷保护、发电机转子接地保护、发电机过激磁保护、发电机周波保护、励磁变速断保护、励磁变过流保护、过电压保护（临时整定为0.4Un、0秒，试验结束后恢复原定值）、发电机断水保护等电量及非电量保护，以上保护出口只跳灭磁开关。

5、退出主变差动保护、定子接地保护、发电机失磁保护、发电机逆功率保护、发电机程跳逆功率保护、发电机失步保护、发电机突加电压保护。

目录1.机组启动操作票（温态、热态）2. 机组启动操作票（冷态）3. 机组停机操作票机组启动操作票（温态、热态）年月日机组启停操作票使用说明1.每次机组启动、停机，要求值长、主操作员要认真填写本操作票；2.本操作票将整个启停过程分为几个主要阶段，每个主要阶段的工作由当值值长发令后操作；3.每个阶段的工作由机组值班员执行，执行一项打“√”，对于有选择框“□”、“（）”的，也要求认真进行选择和填写；4.启停过程中，有些操作的先后次序可能会有变化，对于这些操作，本操作票不作严格的次序规定，值班员应根据当时机组的运行情况进行操作；但要求整个启停操作的完整性，所有操作项目都要打“√”或简要说明；5.值班员在启、停过程中收集的打印资料等请附在操作卡后，作为机组启停资料存档。

6.汽轮机启动状态确定：1)冷态启动：高压内缸调节级金属温度或中压缸第一级叶片持环温度小于204℃。

2)温态启动：高压内缸调节级金属温度或中压缸第一级叶片持环温度在204℃～350℃之间。

3)热态启动：高压内缸调节级金属温度或中压缸第一级叶片持环温度在350℃～450℃之间。

4)极热态启动：高压内缸调节级金属温度或中压缸第一级叶片持环温度高于450℃。

启机操作票（值长）主要汽水品质标准：启机操作票（主值）1蒸汽在整个升温过程中各受热面介质升温速度应满足以下条件：温度在0～200℃时，升温速度＜4.5℃/min。

温度在200～300℃时，升温速度＜1.2℃/min。

温度在300～400℃时，升温速度＜1.8℃/min。

温度在400～500℃时，升温速度＜2℃/min。

温度在500℃以上时，升温速度＜2.2℃/min。

2汽机启动过程中主要控制指标1）锅炉在升温升压过程中，要严格控制升温升压速率。

2）在启动期间严密监视过热器和再热器管壁温度应小于报警值。

3）监视空气预热器进、出口烟温，防止二次燃烧。

4）制粉系统要求相邻层运行，三层以上投运时，不允许均为隔层运行(不允许A、C、E运行方式)，若因制粉系统故障无法保证以上条件时，应投入相邻层启动油枪，以稳定燃烧。

机组启动操作票机组启动操作票子冷却水系统，测量发电机定子绕组绝缘。

按开冷水系统启动操作票启动开式冷却水系统。

确认电泵和小机润滑油油质化验合格，启动电泵、小汽机、送风机、引风机、一次风机及磨煤机油站。

按凝结水系统操作票启动凝结水系统，开启＃5低加出口放水门进行凝结水系统冲洗，凝泵出口Fe＜200ppb，联系化学投入前置过滤器，向除氧器上水冲洗。

化学根据水质情况投入精处理装置，直到水质满足锅炉上水要求，维持除氧器水位。

投入疏扩减温水系统，根据情况投入凝结水其他用户。

充分疏水后投入本机辅助蒸汽系统运行。

若无邻机运行，则启动锅炉点火启动。

启动燃油泵打循环，炉前燃油压力调整在3.0MPa左右（2.6～3.5Mpa）。

按汽轮机疏水系统启动前检查卡全面检查汽轮机疏水系统，开启相应疏水手动门。

三、锅炉上水至点火前操作锅炉上水。

（注意上水前后分别进行一次锅炉膨胀指示器的抄录）上水前确认满足上水条件。

确认高加走旁路，进行给水管道注水。

按给水泵启动操作票启动电动给水泵（或启动一台汽动给水泵前置泵），向锅炉上水，通过给水旁路调节门控制上水速度。

联系化学投入给水加药。

上水过程中排空气门见水连续流出关闭各排空气门。

进行锅炉冷态开式清洗。

Fe＜ 500 ppb 或真空。

注意如下部分：轴加疏水U型水封注水。

投入凝汽器真空破坏门水封，维持少许溢流。

若小机不同时抽真空，关闭小机排汽蝶阀及其旁路电动门，汽泵U型水封注水。

检查开启主机和小机各防进水保护的疏水阀开启。

按EH油系统启动操作票启动EH油系统运行。

四、锅炉点火启动两台空预器，检查空预器电流正常。

启动引风机，缓慢开启引风机静叶，将炉膛负压调整至-100Pa，投入引风自动。

启动送风机，调节动叶开度将总风量调整至30%～40％之间。

启动一台火检冷却风机，检查其出口风压正将锅炉给水流量调整至750-800t/h，投入烟温探针，投入前后墙火焰电视冷却风。

打开燃油进、回油快关阀，调节回油调节阀，维持炉前燃油压力为3.0MPa左右，微油压力1.4—2.0Mpa，做好锅炉微油点火准备。
