机房防雷接地施工工艺

机房防雷施工方案机房防雷施工方案一、项目背景为了保证机房设备的正常运行和避免由雷击引起的损失，设计了机房防雷施工方案。

二、施工范围该方案的施工范围包括机房内外的防雷措施。

三、施工方案1. 建设接地系统在机房外部选取合适的地点，按照规范要求建设接地系统。

接地系统包括主接地极、副接地极和设备接地极。

主接地极负责将机房内各电气设备的接地线连接至接地点，副接地极则起到备份作用。

设备接地极则是将机房内的每个设备都接地，以确保机房内的可靠接地。

2. 安装避雷针根据机房的具体情况，选择合适的位置安装避雷针，以有效地引导雷电电流。

避雷针应符合国家规范的要求，并且要确保与机房设备之间的安全距离。

3. 安装避雷带机房内部应安装避雷带，以防止雷击引起的火灾和爆炸事故。

避雷带安装的位置应考虑到机房内设备的布局，并且要确保与设备之间的安全距离。

4. 搭建防雷网机房外部的天线、电缆和其他金属设备应与大地建立良好的接触，以实现防雷保护。

在机房外部搭建防雷网，将所有金属设备都与该网连接。

5. 检测与维护在施工完成后，应定期检测和维护机房的防雷设施。

保持设施的良好状态，及时发现并修复潜在的问题。

四、安全措施1. 在施工过程中应采取必要的防护措施，确保工人的人身安全。

2. 施工前应组织相关人员进行安全培训，提高他们的防雷意识并告知相关安全注意事项。

3. 配备必要的防雷装备，如防雷手套、防雷靴等。

4. 施工人员应严格遵守施工规范，确保施工质量。

以上是机房防雷施工方案的主要内容，通过这些措施可以有效地保护机房内的设备并预防雷击带来的损失。

施工过程中应注意安全，确保施工质量达到标准要求。

同时，定期检测和维护防雷设施，及时发现潜在问题并加以解决，以确保机房设备的安全稳定运行。

机房防雷接地系统施工方案一、引言二、设计选材1.选材标准2.导体材料选择导体是机房防雷接地系统的核心组成部分，其性能直接关系到系统的防雷效果。

常用的导体材料包括铜、铝等，其中铜具有优良的导电性能和耐腐蚀性能，是常用的导体材料。

3.接地极选择接地极的选择应根据机房的具体情况进行。

对于较小规模的机房，一般可以选择直接埋地铜接地极；对于大型机房，可以选用混凝土搅拌桩接地极。

在选择接地极时，还需考虑土壤导电性能以及周边环境的影响。

4.接地体选择接地体用于增加接地电阻，提高接地系统的防雷效果。

常用的接地体材料有铜排、铜棒等。

在选择接地体时，还需考虑接地电阻的要求，根据具体设计要求进行选材。

三、施工工艺1.现场准备工作在施工过程中，首先需要对机房的布局和场地进行评估，确定接地装置的布置位置。

2.铺设接地线在机房建设过程中，需要在合适的位置预埋接地线。

接地线一般采用铜排或者铜钢线，应遵循国家相关标准的要求。

接地线的布置应尽量减少弯曲，避免过长。

3.安装接地极和接地体安装接地极和接地体是机房防雷接地系统施工的关键环节。

根据机房的具体情况，选择合适的接地极和接地体进行安装。

在安装过程中，要确保接地极和接地体与导线的连接良好，有效地提高接地效果。

4.接地系统的联结接地系统的联结是机房防雷接地系统中十分重要的一部分。

在联结过程中，需要对接地线、接地极和接地体进行良好的连接，确保系统的连通性和完整性。

5.检测与调试在完成接地系统施工后，还需进行接地电阻的测量和系统的调试工作。

通过测量接地电阻，能够判断接地系统的质量和稳定性。

在调试过程中，还应做好相关记录，保证机房防雷接地系统能够达到设计要求。

四、施工安全措施在机房防雷接地系统的施工过程中，应始终遵循相关的安全规范，以保障施工人员的人身安全和施工质量。

对于高风险的操作，应提前做好安全预案，并配备相应的个人防护用品。

五、总结。

消控机房防雷工程施工方案一、前言消防控制机房是公司的重要信息中心，其中包含了大量的重要设备和数据，一旦发生雷击等灾害事件，将对公司的正常运营造成巨大影响，甚至造成重大损失。

因此，对消控机房进行防雷工程是非常必要的。

本文将针对消控机房防雷工程进行详细的施工方案说明，以确保施工过程中安全稳定的完成工程。

二、施工前准备1. 设计方案审核：在施工前，必须对防雷工程的设计方案进行严格审核，确保设计符合国家相关标准及公司的实际情况。

2. 公告通知：在施工前，必须向相关部门及人员发布施工通知，通知其在施工期间做好相关安全保障工作，确保安全施工。

3. 施工材料准备：在施工前，必须将所需的施工材料进行准备，确保施工过程中材料的供应及质量的保证。

4. 环境调查：在施工前，必须对消控机房周围环境进行详细调查，确保施工过程中不会对周围环境造成不良影响。

5. 施工人员培训：在施工前，必须对施工人员进行专业培训，确保施工人员具备相关的技能和知识。

三、施工流程1. 施工方案布置：在施工前，必须对防雷工程的具体施工方案进行详细布置，包括施工的具体步骤和时间安排等。

2. 布线施工：首先进行防雷设备的布线施工，包括引下、接地等工作，确保防雷设备的正常使用。

3. 设备安装：在防雷设备布线施工完毕后，进行相关的设备安装工作，确保设备的正常使用。

4. 避雷针安装：在设备安装完毕后，对消控机房进行避雷针的安装，确保机房在雷电天气下的安全。

5. 地面铺设：在防雷设备安装完毕后，对消控机房地面进行相关的铺设工作，确保地面能够对雷电产生的压力有所缓解。

6. 设备测试：在所有施工工作完毕后，对相关的设备进行测试，确保设备的正常使用。

四、施工安全措施1. 施工现场保护：在施工过程中，必须对施工现场进行严格保护，确保施工人员的人身安全。

2. 用电安全：在施工中，必须对用电进行严格管理，确保用电的安全可靠。

3. 起重安全：在施工中，必须对起重设备进行严格管理，确保起重过程的安全稳定。

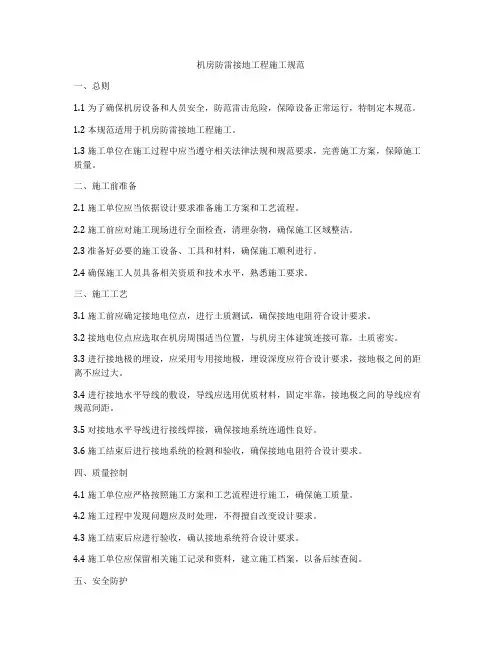

机房防雷接地工程施工规范一、总则1.1 为了确保机房设备和人员安全，防范雷击危险，保障设备正常运行，特制定本规范。

1.2 本规范适用于机房防雷接地工程施工。

1.3 施工单位在施工过程中应当遵守相关法律法规和规范要求，完善施工方案，保障施工质量。

二、施工前准备2.1 施工单位应当依据设计要求准备施工方案和工艺流程。

2.2 施工前应对施工现场进行全面检查，清理杂物，确保施工区域整洁。

2.3 准备好必要的施工设备、工具和材料，确保施工顺利进行。

2.4 确保施工人员具备相关资质和技术水平，熟悉施工要求。

三、施工工艺3.1 施工前应确定接地电位点，进行土质测试，确保接地电阻符合设计要求。

3.2 接地电位点应选取在机房周围适当位置，与机房主体建筑连接可靠，土质密实。

3.3 进行接地极的埋设，应采用专用接地极，埋设深度应符合设计要求，接地极之间的距离不应过大。

3.4 进行接地水平导线的敷设，导线应选用优质材料，固定牢靠，接地极之间的导线应有规范间距。

3.5 对接地水平导线进行接线焊接，确保接地系统连通性良好。

3.6 施工结束后进行接地系统的检测和验收，确保接地电阻符合设计要求。

四、质量控制4.1 施工单位应严格按照施工方案和工艺流程进行施工，确保施工质量。

4.2 施工过程中发现问题应及时处理，不得擅自改变设计要求。

4.3 施工结束后应进行验收，确认接地系统符合设计要求。

4.4 施工单位应保留相关施工记录和资料，建立施工档案，以备后续查阅。

五、安全防护5.1 施工单位应加强现场安全管理，保证施工人员的安全。

5.2 施工单位应配备必要的安全防护设施，提供必要的安全培训。

5.3 施工现场应设置明显的安全警示标识，禁止未经授权人员进入。

5.4 施工单位应定期检查现场安全情况，及时处理安全隐患。

六、施工总结6.1 施工结束后，应对施工过程进行总结，提炼经验教训，改进施工管理。

6.2 施工单位应配合设计单位进行验收，并完成相关手续。

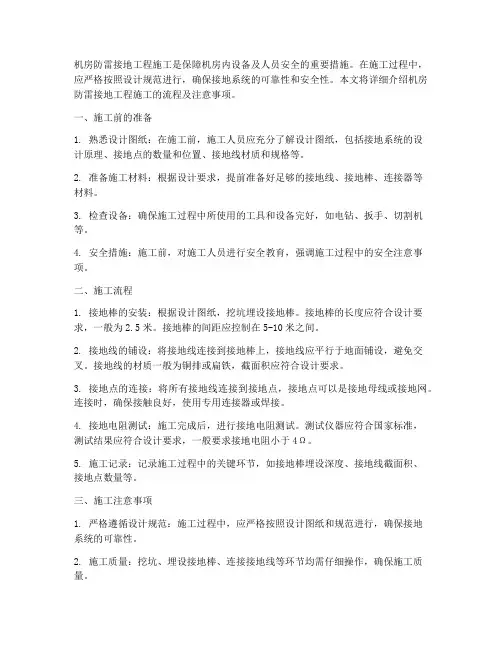

机房防雷接地工程施工是保障机房内设备及人员安全的重要措施。

在施工过程中，应严格按照设计规范进行，确保接地系统的可靠性和安全性。

本文将详细介绍机房防雷接地工程施工的流程及注意事项。

一、施工前的准备1. 熟悉设计图纸：在施工前，施工人员应充分了解设计图纸，包括接地系统的设计原理、接地点的数量和位置、接地线材质和规格等。

2. 准备施工材料：根据设计要求，提前准备好足够的接地线、接地棒、连接器等材料。

3. 检查设备：确保施工过程中所使用的工具和设备完好，如电钻、扳手、切割机等。

4. 安全措施：施工前，对施工人员进行安全教育，强调施工过程中的安全注意事项。

二、施工流程1. 接地棒的安装：根据设计图纸，挖坑埋设接地棒。

接地棒的长度应符合设计要求，一般为2.5米。

接地棒的间距应控制在5-10米之间。

2. 接地线的铺设：将接地线连接到接地棒上，接地线应平行于地面铺设，避免交叉。

接地线的材质一般为铜排或扁铁，截面积应符合设计要求。

3. 接地点的连接：将所有接地线连接到接地点，接地点可以是接地母线或接地网。

连接时，确保接触良好，使用专用连接器或焊接。

4. 接地电阻测试：施工完成后，进行接地电阻测试。

测试仪器应符合国家标准，测试结果应符合设计要求，一般要求接地电阻小于4Ω。

5. 施工记录：记录施工过程中的关键环节，如接地棒埋设深度、接地线截面积、接地点数量等。

三、施工注意事项1. 严格遵循设计规范：施工过程中，应严格按照设计图纸和规范进行，确保接地系统的可靠性。

2. 施工质量：挖坑、埋设接地棒、连接接地线等环节均需仔细操作，确保施工质量。

3. 环境保护：施工过程中，应注意保护环境，避免破坏地形地貌，妥善处理废弃物。

4. 施工安全：施工过程中，遵守安全操作规程，确保施工人员的人身安全。

5. 验收合格：施工完成后，进行验收，确保接地系统符合设计要求，满足机房防雷需求。

总之，机房防雷接地工程施工是一项专业性较强、要求较高的工程。

数据中心机房防雷接地系统施工方案一、背景二、施工方案1.项目概述本方案旨在为数据中心机房提供稳定的防雷接地系统，以减少雷击风险，保护设备和数据安全。

2.系统设计考虑到数据中心机房的特殊需求，防雷接地系统应满足以下要求：（1）接地电阻小于3欧姆，以提供最佳接地效果。

（2）具备一定的保护能力，能吸收和分散雷电能量。

（3）设置过流保护装置，以防止雷击导致的过电压对设备的影响。

（4）合理设计系统结构，并设置良好的接地装置，以确保系统的可靠性。

3.施工过程（1）确定机房的主要接地位置：通常情况下，机房的主要接地位置是设备房的地基。

根据实际情况，确定合适的接地位置。

（2）选择合适的接地材料：接地材料应具备较低的电阻和良好的导电性能，如镀锌钢材、铜材等。

（3）进行接地装置的施工：根据设计方案，将接地材料与设备房地基进行连接，确保接地装置与地基紧密结合，接触良好。

（4）安装过流保护装置：根据具体情况，选择合适的过流保护装置，并将其安装在合适的位置，以防止过电压对设备的影响。

（5）检测和测试：完成接地系统的施工后，进行全面检测和测试，确保接地电阻符合要求，系统运行正常。

4.施工材料和工具（1）接地材料：镀锌钢材、铜材等。

（2）接地装置：接地极、接地网等。

（3）过流保护装置：过电压保护器、电流保护器等。

（4）工具：焊接设备、钳子、锤子、螺丝刀等。

5.施工安全（1）施工人员必须具备相关电气安全知识，遵守相关的安全操作规程。

（2）在施工现场必须设置明显的安全警示标志，并落实相关的安全措施。

（3）在施工过程中，保持清洁整洁，确保施工现场没有杂物和积水。

三、总结数据中心机房的防雷接地系统是保障设备和数据安全的关键环节，必须认真施工和测试，确保接地效果和系统的可靠性。

此方案提供了一种可行性和有效性的施工方案，以适应不同数据中心机房的需求。

在施工过程中，务必遵守相关的安全操作规程，确保施工的安全和质量。

机房防雷接地施工方案1. 引言随着计算机技术的不断发展，机房设备的规模和复杂程度也在不断增加，对机房的稳定性和安全性提出了更高的要求。

其中，机房的防雷接地施工是保障机房安全运行的重要环节。

本文档将介绍一种机房防雷接地施工方案。

2. 方案概述机房防雷接地施工方案旨在确保机房内外设备在雷电活动时不受影响，保障机房的正常运行和设备的安全性。

本方案的主要内容包括： - 机房接地系统设计 - 接地装置选配 - 施工细则3. 机房接地系统设计3.1 接地原理机房接地系统的设计遵循以下原理： 1. 安全接地：确保机房内的设备和人员在雷电活动期间能够安全地泄放雷电电荷。

2. 稳定性：保证接地系统的稳定性，防止因接地不良或不稳定而导致设备运行异常或电气故障。

3. 低电阻：通过合理的接地设计，减小接地电阻，提高接地效能。

3.2 接地系统布置机房接地系统的布置需要考虑以下因素： 1. 地质条件：选择适合的接地方式，如埋地接地、接地棒接地等。

2. 机房空间：根据机房内设备的布置和空间限制，合理设计接地系统的布置和连接方式。

3. 导线规格：根据接地电流大小，选择合适的导线规格，以降低电阻。

3.3 接地设备选配机房接地设备的选配需要考虑以下因素： 1. 材料品质：选择质量好、耐腐蚀能力强的铜或铜合金材料，以保证接地装置的使用寿命和稳定性。

2. 接地装置类型：根据机房接地系统的需求，选择适合的接地装置类型，如接地棒、接地桩等。

3. 接地装置数量：根据机房面积和设备数量进行合理配置，保证接地装置的均匀分布。

4. 施工细则4.1 施工前准备在进行机房防雷接地施工前，需要进行以下准备工作： 1. 编制详细的施工方案，包括施工步骤、工具设备、材料选购等。

2. 清理施工区域，确保工作环境整洁、无障碍。

3. 检查接地装置和导线等施工材料的质量和数量，避免尺寸不符合要求或不足的情况发生。

4.2 施工步骤机房防雷接地施工的步骤如下： 1. 定位：根据机房布局，确定接地装置和导线的布置位置。

机房防雷接地工程施工方案一、工程前期准备项目评估：对机房所在环境进行详细评估，包括土壤电阻率、气象条件、地形地貌等，以确定合适的接地方式。

设计审查：审查防雷接地设计方案，确保其符合国家标准和机房安全要求。

施工人员培训：对施工人员进行防雷接地知识和技能培训，确保施工质量。

工具材料准备：准备施工所需的工具、材料和设备，包括接地极、接地线、连接器材等。

二、施工材料选择接地极材料：选用耐腐蚀、导电性能好的材料，如铜包钢、热镀锌钢等。

接地线材料：选用电阻率低、机械强度高的材料，如多股铜绞线、铜带等。

连接器材：选用符合国家标准、质量可靠的连接器材，确保接地系统的稳定性和可靠性。

三、接地系统设计接地电阻计算：根据土壤电阻率、机房设备要求等因素，计算所需的接地电阻值。

接地网布局：根据机房布局和设备分布，设计合理的接地网布局，确保电流能够均匀分布。

防雷措施：根据机房等级和设备重要性，设计相应的防雷措施，如安装避雷针、浪涌保护器等。

四、内部接地施工设备接地：将机房内设备的金属外壳、机架等导电部分与接地系统可靠连接。

线路屏蔽：对进入机房的电源线、信号线等进行屏蔽处理，减少电磁干扰和雷电侵入。

五、外部接地施工接地极埋设：按照设计要求，在机房周围埋设接地极，确保接地电阻符合要求。

接地线敷设：使用合适的接地线将接地极与机房内部接地系统连接起来。

六、设备接地施工设备接地连接：将机房内所有设备的接地端子与接地线可靠连接，确保设备安全接地。

设备接地检测：对接地连接进行逐一检测，确保每个设备都正确接地。

七、等电位连接施工等电位连接设计：根据机房布局和设备分布情况，设计合理的等电位连接方案。

等电位连接施工：使用专用连接器材将机房内各金属部分进行等电位连接，减少电位差。

八、质量检测与验收接地电阻测试：使用专用仪器对接地电阻进行测试，确保接地电阻符合要求。

系统完整性检查：对接地系统进行全面检查，确保无遗漏、无错误。

验收与交付：在质量检测合格后，组织相关部门进行验收，并交付使用。

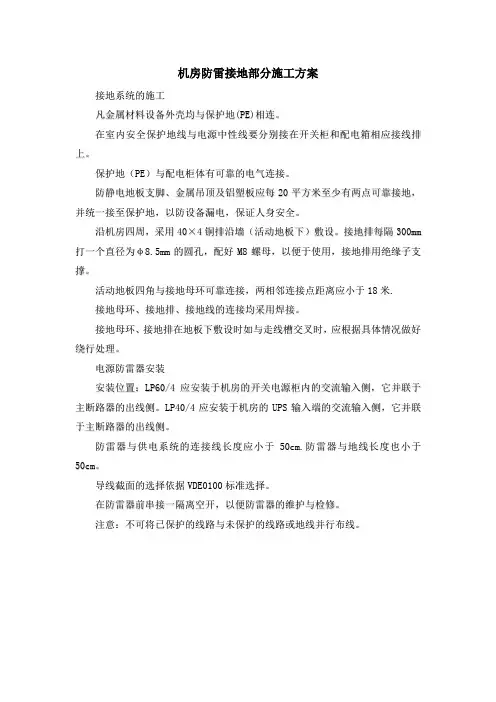

机房防雷接地部分施工方案
接地系统的施工
凡金属材料设备外壳均与保护地(P E)相连。

在室内安全保护地线与电源中性线要分别接在开关柜和配电箱相应接线排上。

保护地（P E）与配电柜体有可靠的电气连接。

防静电地板支脚、金属吊顶及铝塑板应每20平方米至少有两点可靠接地，并统一接至保护地，以防设备漏电，保证人身安全。

沿机房四周，采用40×4铜排沿墙（活动地板下）敷设。

接地排每隔300m m 打一个直径为φ8.5m m的圆孔，配好M8螺母，以便于使用，接地排用绝缘子支撑。

活动地板四角与接地母环可靠连接，两相邻连接点距离应小于18米.
接地母环、接地排、接地线的连接均采用焊接。

接地母环、接地排在地板下敷设时如与走线槽交叉时，应根据具体情况做好绕行处理。

电源防雷器安装
安装位置：L P60/4应安装于机房的开关电源柜内的交流输入侧，它并联于主断路器的出线侧。

L P40/4应安装于机房的U P S输入端的交流输入侧，它并联于主断路器的出线侧。

防雷器与供电系统的连接线长度应小于50c m.防雷器与地线长度也小于50c m。

导线截面的选择依据V D E0100标准选择。

在防雷器前串接一隔离空开，以便防雷器的维护与检修。

注意：不可将已保护的线路与未保护的线路或地线并行布线。

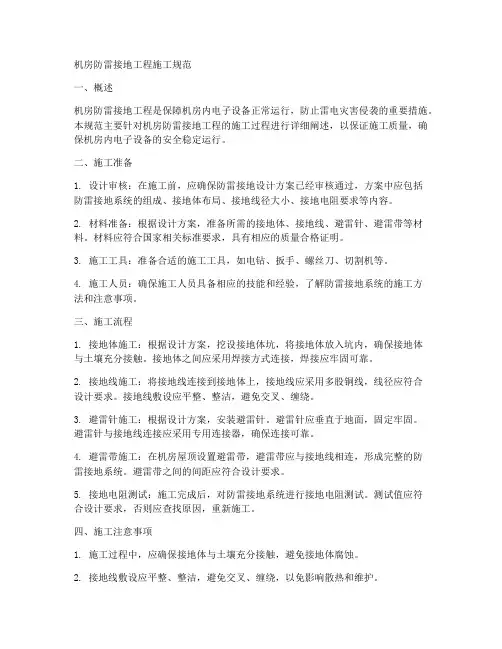

机房防雷接地工程施工规范一、概述机房防雷接地工程是保障机房内电子设备正常运行，防止雷电灾害侵袭的重要措施。

本规范主要针对机房防雷接地工程的施工过程进行详细阐述，以保证施工质量，确保机房内电子设备的安全稳定运行。

二、施工准备1. 设计审核：在施工前，应确保防雷接地设计方案已经审核通过，方案中应包括防雷接地系统的组成、接地体布局、接地线径大小、接地电阻要求等内容。

2. 材料准备：根据设计方案，准备所需的接地体、接地线、避雷针、避雷带等材料。

材料应符合国家相关标准要求，具有相应的质量合格证明。

3. 施工工具：准备合适的施工工具，如电钻、扳手、螺丝刀、切割机等。

4. 施工人员：确保施工人员具备相应的技能和经验，了解防雷接地系统的施工方法和注意事项。

三、施工流程1. 接地体施工：根据设计方案，挖设接地体坑，将接地体放入坑内，确保接地体与土壤充分接触。

接地体之间应采用焊接方式连接，焊接应牢固可靠。

2. 接地线施工：将接地线连接到接地体上，接地线应采用多股铜线，线径应符合设计要求。

接地线敷设应平整、整洁，避免交叉、缠绕。

3. 避雷针施工：根据设计方案，安装避雷针。

避雷针应垂直于地面，固定牢固。

避雷针与接地线连接应采用专用连接器，确保连接可靠。

4. 避雷带施工：在机房屋顶设置避雷带，避雷带应与接地线相连，形成完整的防雷接地系统。

避雷带之间的间距应符合设计要求。

5. 接地电阻测试：施工完成后，对防雷接地系统进行接地电阻测试。

测试值应符合设计要求，否则应查找原因，重新施工。

四、施工注意事项1. 施工过程中，应确保接地体与土壤充分接触，避免接地体腐蚀。

2. 接地线敷设应平整、整洁，避免交叉、缠绕，以免影响散热和维护。

3. 避雷针、避雷带安装应牢固可靠，避免因振动、风力等原因导致松动。

4. 接地电阻测试应使用专业的测试仪器，确保测试结果准确可靠。

5. 施工过程中，应严格遵守国家相关法律法规，确保施工安全。

五、验收标准1. 接地体施工符合设计要求，焊接牢固。

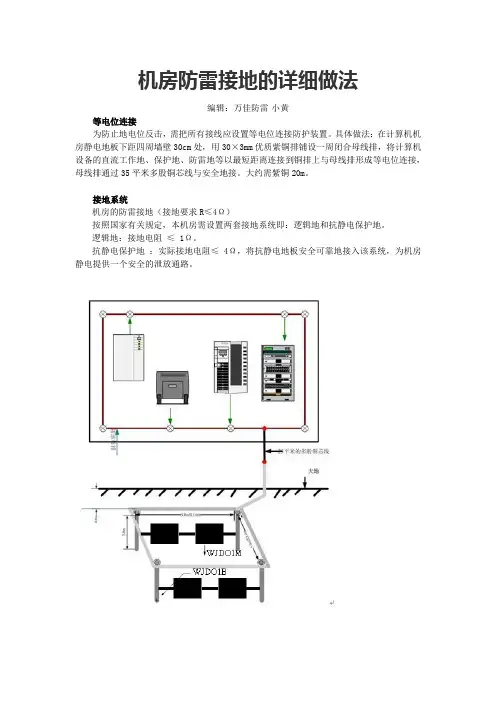

机房防雷接地的详细做法
编辑：万佳防雷-小黄
等电位连接
为防止地电位反击，需把所有接线应设置等电位连接防护装置。

具体做法：在计算机机房静电地板下距四周墙壁30cm处，用30×3mm优质紫铜排铺设一周闭合母线排，将计算机设备的直流工作地、保护地、防雷地等以最短距离连接到铜排上与母线排形成等电位连接，母线排通过35平米多股铜芯线与安全地接。

大约需紫铜20m。

接地系统
机房的防雷接地（接地要求R≤4Ω）
按照国家有关规定，本机房需设置两套接地系统即：逻辑地和抗静电保护地。

逻辑地：接地电阻≤ 1Ω。

抗静电保护地：实际接地电阻≤ 4Ω，将抗静电地板安全可靠地接入该系统，为机房静电提供一个安全的泄放通路。

编号：机房防雷接地系统施工工艺要求✧浪涌保护器的规格、型号应符合设计要求，浪涌保护器安装位置、安装方式应符合设计要求或产品安装说明书的要求✧接地装置的规格、型号必须符合设计要求，并有相关机构出具的检测报告。

✧测试仪表应为接地电阻测试仪，量程在0.001～100Ω时，精度应为±2%（读数+2个数）。

✧为保持稳定的系统信号及可靠的安全接地，机房内所有电源插座的极性必须保持一致。

✧严禁在电源插座内将交流工作地与安全地连接在一起。

施工机具电工组合工具、手锤、钢锯、电锤、冲击钻、电气焊机具、卷尺、小线、线坠、卷尺、粉线袋、大绳、绞磨（或倒链）、紧线器、铁镐、铁锹等。

作业条件✧地面找平、防锈等施工已经完毕。

✧地板下均压环及静电带施工应配合桥架、配线及防静电地板等施工进行,项目经理根据工程进度,合理安排接地系统与其他施工工序衔接,避免交叉打架现象。

✧各预留接地线预留到位。

技术准备✧施工图纸和技术资料齐全。

✧施工方案编制完毕并经审批。

✧施工前应组织施工人员熟悉图纸、方案，并进行安全、技术交底。

操作工艺工艺流程：等电位均压带→汇流排施工→大楼接地体电阻测试→接地体制作→电源防雷器安装→信号防雷器安装→分项验收。

等电位均压带制作主机房和辅助区的地板或地面应有静电泄放措施和接地构造，防静电地板、地面的表面电阻或体积电阻值应为2.5×104~1.0×109Ω，且应具有防火、环保、耐污耐磨性能。

等电位联结网格应采用截面积不小于25mm2的铜带或裸铜线，并应在防静电活动地板下构成边长为0.6~3m的矩形网格。

铜排之间连接采用钻孔，螺丝拧紧，要求更高的采用氧焊焊接。

表格0-1等电位联结带、接地线和等电位联结导体的材料和最小截面积名称材料最小截面积（mm2）等电位联结带铜50利用建筑内的钢筋做接地线铁50单独设置的接地线铜25等电位联结导体（从等电位联结带至接地汇集排或至其铜16他等电位联结带；各接地汇集排之间）等电位联结导体（从机房内各金属装置至等电位联结带铜 6或接地汇集排；从机柜至等电位联结网格）每台电子信息设备（机柜）应采用两根不同长度的等电位联结导体就近与等电位联结网格连接。

消控机房防雷工程施工方案一、工程概述消控机房作为消防设施的控制中心，承担着对整个建筑消防设施进行监控、报警和联动控制的重要任务。

为了确保消控机房内的设备安全稳定运行，防止因雷击造成设备损坏、数据丢失等问题，特制定本消控机房防雷工程施工方案。

二、防雷工程目标1. 防止直击雷对消控机房设备造成损坏。

2. 防止雷电感应和电磁脉冲对消控机房设备产生影响。

3. 确保消控机房内设备正常运行，减小因雷击造成的停电时间。

三、防雷工程施工内容1. 接地系统施工：包括建筑物接地、设备接地、防雷接地等。

2. 防雷设备安装：包括避雷针、避雷带、避雷器等。

3. 防雷线路施工：包括防雷配电箱、防雷开关、防雷排等。

4. 等电位连接：将建筑物内部设备的金属外壳、金属管道等与接地系统连接，确保设备间电位相同。

四、防雷工程施工步骤1. 接地系统施工：（1）建筑物接地：利用建筑物基础钢筋作接地体，确保接地电阻小于1Ω。

（2）设备接地：为每台设备配置独立的接地线，将设备金属外壳与接地系统连接。

（3）防雷接地：设置专用的防雷接地装置，将避雷针、避雷带等设备与接地系统连接。

2. 防雷设备安装：（1）避雷针：安装在建筑物顶部，引下线与接地系统连接。

（2）避雷带：沿建筑物周边安装，与接地系统连接。

（3）避雷器：安装在消控机房内部，用于保护重要设备。

3. 防雷线路施工：（1）防雷配电箱：设置在消控机房内，用于分配防雷保护设备。

（2）防雷开关：安装在电源进线处，用于保护电源线路。

（3）防雷排：安装在消控机房内部，用于保护设备电缆。

4. 等电位连接：（1）将消控机房内部设备的金属外壳、金属管道等与接地系统连接。

（2）确保建筑物内部各设备间电位相同，减小因雷击造成的电压差。

五、施工要求及质量标准1. 接地系统施工要求：（1）接地体焊接牢固，接地电阻符合设计要求。

（2）接地线敷设整齐，固定可靠，无损伤。

（3）等电位连接处接触良好，连接线径足够。

2. 防雷设备安装要求：（1）避雷针、避雷带安装符合设计要求，固定可靠。

机房防雷接地工程施工方案一、项目背景随着信息技术的飞速发展，机房已经成为现代企业和机构不可或缺的设施之一。

机电设备的复杂性和对数据的高要求，使得机房的建设和管理更加复杂和重要。

机房的防雷接地工程是机房建设中至关重要的一环，它能有效地减少雷电对设备和信息的破坏，保障机房正常运行和数据安全。

二、工程概况1. 工程名称：机房防雷接地工程2. 工程地点：XX市XX区XX路XX号3. 工程内容：包括雷电防护系统的安装和接地系统构建等工作。

4. 工程要求：根据国家相关标准和规范，确保工程质量和安全，以及满足机房的实际需求。

三、施工单位施工单位为XX建筑公司，公司拥有丰富的施工经验和先进的设备，具备良好的技术和管理能力，对本工程有信心和能力完成。

四、施工方案1. 前期准备在正式施工前，施工单位将参考相关设计图纸和规范要求，对工程进行详细的测量和勘察，制定详细的施工方案和安全措施。

同时，采购所需的材料和设备，并安排施工人员进行专业培训，确保施工质量和安全。

2. 施工过程（1）雷电防护系统的安装：首先进行雷电防护系统的安装，包括避雷针的安装、引下线的铺设和接地装置的设置等。

施工单位将严格按照相关规范和设计要求进行安装，确保每一个环节的质量和安全。

（2）接地系统的构建：接地系统是机房防雷网络的重要组成部分，它能够为设备和人员提供良好的防雷保护。

施工单位将根据设计要求，对机房进行布线和接地桩的安装工作，确保系统的有效性和可靠性。

（3）安全监测系统的配置：除了基本的雷电防护设备和接地系统外，施工单位还将配置相应的安全监测设备，包括雷电感应器、数据采集器等，对机房的雷电情况进行实时监测和记录，及时发现和处理雷电风险。

3. 施工结束和验收在施工结束后，施工单位将对工程进行全面的检查和清理，确保没有遗漏和安全隐患。

随后，组织相关专业人员对接地系统及防雷设备进行全面的测试和验收，确保其合格性和全面有效性。

五、安全管理施工单位将严格执行国家相关法规和规范，加强施工现场的安全管理，规范施工行为，做好安全防护措施，确保施工过程的安全性和质量。

机房接地防雷工程技术方案1. 引言随着信息技术的发展，机房作为数据中心的核心设施，承载着企业和组织的重要数据和信息。

然而，机房设备容易受到雷击等自然灾害的影响，造成设备损坏甚至数据丢失。

为了保障机房设备的正常运行和信息安全，机房接地防雷工程技术方案应运而生。

本文将介绍一种机房接地防雷工程技术方案，包括接地技术选择、设备布置和防雷措施等内容，以提供给工程师们参考和实施。

2. 技术方案2.1 接地技术选择机房接地是防雷工程中至关重要的一环。

常见的机房接地技术有以下几种：•单点接地：将机房的所有电气设备接地线连接到一个接地极上。

这种方式适用于小规模机房，但容易造成接地系统阻抗过高，影响防雷效果。

•多点接地：将机房的电气设备分别接地，每个设备的接地线都连接到独立的接地极上。

这种方式可以减小接地系统的阻抗，提高防雷效果。

•网状接地：将机房的电气设备通过跨接线连接成网状结构，每个设备的接地线都连接到网状结构上。

这种方式可以进一步降低接地系统的阻抗，增强防雷能力。

在选择接地技术时，需要根据机房的规模和需求综合考虑，确保接地系统的稳定性和可靠性。

2.2 设备布置在机房防雷工程中，合理的设备布置可以最大程度地减少雷击风险。

以下是一些设备布置的建议：•引线布置：需要将机房内的电气设备引线尽可能短，并减少交叉布线，以减小雷击时的电磁干扰。

•避雷针布置：在机房周围安装合适数量的避雷针，以分散雷电的电荷，减少雷击机房的可能性。

•防雷接地装置布置：在机房内外的合适位置安装防雷接地装置，以将雷电流引至地下，保护设备的安全。

2.3 防雷措施除了适当的接地和设备布置，还需要采取一些防雷措施来增强机房的抗雷能力：•避雷器：安装避雷器可以有效地吸收雷击过电流，保护设备不受损坏。

•波导管路：合理铺设波导管路，能够有效引导雷电流流向接地装置，避免雷击直接对设备造成损坏。

•绝缘线缆：使用绝缘线缆作为设备引线，可以减少雷击时产生的电磁干扰。

1.工程概况本工程全部塔楼按照二类建筑物设置防雷接地系统，屋顶设主动式提前放电避雷针，屋面外漏的金属管道或构筑物等需于防雷系统连接，防止感应雷击。

建筑物在30M以上每两层或间距不大于6M设计一个均压环，且均压环延伸到阳台，飘窗，空调搁板最外侧。

防雷接地与配电系统工作接地和保护接地，弱电系统工作接地等共享一套接地装置，接地电阻要求小于1欧姆。

利用建筑物基础内结构钢筋（Φ16以上）做接地体，在建筑物四角增设防雷测试点，并预留管路，如果接地电阻达不到要求，需在测试点处增设人工接地极。

2.施工方法及工艺2.1?施工准备2.1.1?材料要求热镀锌扁钢、热镀锌圆钢、镀锌钢管、线盒、螺栓等，型号、规格应符合设计要求2.1.2?施工机具电焊机、切割机、台钻、接地电阻测试仪、钢丝钳、扳手、钢锯、手电钻、开孔器、焊条、卷尺、防锈漆、铁锤等。

2.1.3?作业条件承台柱筋、筏板底层主筋绑扎施工完毕，面层钢筋绑扎前或砼未浇注时进行施工。

2.2 防雷接地施工2.2.1 接地体的安装利用桩内两条主钢筋（Φ16以上）作为垂直接地体，凡接地系统经过的多桩承台处应至少四根桩的两条主钢筋（Φ16以上）与接地体焊接连通，可参照国标03D501-3的19页。

利用建筑物地梁的两条主钢筋（Φ16以上）焊接连通形成不大于10X10m或12X8m的基础网格。

2.2.2 防雷引下线利用塔楼的混凝土每处两根结构钢筋（Φ16以上）作避雷引下线，防雷引下线间距不大于18米，利用桩基础作防雷接地极，共享接地电阻不大于1欧姆。

2.2.3 防雷测试盒具体安装数量及安装方式需要设计重新确定。

2.2.4 接地端子箱采用总等电位联结措施，在建筑物内作总等电位连接端子箱，变压器中性接地点，变配电所接地母线，PE干线，水管，煤气管，空调管等金属管道进入建筑物处均与此母排相联接，总等电位联接线采用BV-25mm敷设.在电梯井道内距地0.5m处预留电梯接地端子（局部等电位盒），并与总等电位联结端子板联结，每台电梯的导轨需与电梯接地端子连接。

机房防雷接地的详细做法是什么
1、防雷接地完全可以利用建筑基础里的钢筋作为接地体，但是必须
要将钢筋进行电气贯通焊接起来，并利用房屋柱子里的竖直钢筋做引下线，一直与屋面避雷设施连接。

2、很多要求把钢筋多引一条出来是用来做人工接地的，那是在使用
建筑基础本身做接地无法达到规定电阻要求的时候才使用的，而且就算这样做了人工接地，效果要比利用建筑物本身基础做接地体差很多。

3、每个电气装置的接地应以单独的接地线与接地汇流排或接地干线
相连接，严禁在一个接电线中串接几个需要接地的电气装置。

重要设备和设备构架应有两根与主接地网不同地点连接的接地引下线。

4、建筑物等电位连接干线应从与接地装置有不少于2处直接连接的
接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网路，环形网路应就近与等电位联结干线或局部等电位箱连接。

支线间不应串线连接。

5、等电位联结安装完毕后应进行导通性测试，测试用电源可采用空
载电压为4~24V的直流或交流电源，测试电流不应小于0.2A。

当测
得等电位联结端子板与等电位联结范围内的金属管道等金属体末端
之间的电阻不超过3Ω时，可认为等电位联结是有效的。

注意：
1.将基础钢筋进行良好的电气贯通，至少保证外围一圈是贯通的，跨接的材料推荐使用12MM的圆钢，焊接长度150MM左右。

2.引下线平均间距要小于25米，如果房子不大，四角分别有一根引下线就好。

3.每一处引下线推荐使用2根16MM的钢筋或者4根14MM的钢筋。

一定保证引下线将接地体和屋面避雷装置连结到一体。
