防雷接地专项施工方案（一）引言概述：防雷接地专项施工方案（一）是为了保障建筑物、设备和人员的安全而制定的施工计划。
本方案包括五个主要方面的内容，即：规划与设计、施工准备、接地装置的安装、试验与调试、施工总结。
通过本方案的执行，可以有效地预防和降低雷电引发的危险和损失。
正文：一、规划与设计1. 确定雷电防护的等级和要求：根据建筑物的用途和重要性，确定相应的雷电防护等级和要求，包括接地电阻的要求、设备的保护措施等。
2. 绘制雷电防护接地系统图：根据实际情况，绘制建筑物的雷电防护接地系统图，标明各个接地装置的位置、材料及规格等信息。
二、施工准备1. 确定施工时间和施工范围：根据工程进度和周围环境等因素，确定施工的时间和范围，合理安排人员和材料。
2. 检查施工设备和工具：确保施工所需的设备和工具完好无损，并经过检修和校准，以确保施工质量的保证。
三、接地装置的安装1. 安装接地棒和接地网：根据设计要求，在合适的位置安装接地棒和接地网，保证其与建筑物和设备的接地连接良好。
2. 接地装置的连接与焊接：根据实际情况，采取适当的方法和材料，进行接地装置的连接和焊接，确保接地电阻符合规定要求。
四、试验与调试1. 接地装置的电阻测试：使用专业的测试仪器，对接地装置的电阻进行测试，确保其符合设计要求。
2. 接地装置的通电试验：施工完成后，对接地装置进行通电试验，检查其运行是否正常，并进行必要的调整和修正。
五、施工总结1. 编写施工总结报告：根据实际施工情况，编写施工总结报告，包括施工过程、施工难点及解决方法等内容，为以后的施工提供参考。
2. 防雷施工质量评估：对施工质量进行评估，根据评估结果确定下一步的施工措施和改进方案。
总结：防雷接地专项施工方案（一）通过规划与设计、施工准备、接地装置的安装、试验与调试以及施工总结等五个方面的措施，综合提高了建筑物、设备和人员的防雷安全性。
在实施过程中，需要注意合理安排施工时间和范围，确保设备和工具的良好状态，并进行必要的测试和调试工作。
防雷接地施工方案工程采用TN-S 接地系统。
防雷接地、电气保护接地、工作接地、重复接地以及弱电系统接地共用同一接地体。
同时将各种进出建筑物的金属管道进行连接作为中等电位。
卫生间内做局部等电位联结。
接地体利用桩基钢筋、基础粱底两主钢筋、以及防雷引下线所在结构柱内两对角柱筋焊通作自然接地体,接地电阻不大于1欧姆。
1、工艺流程：2、施工准备：（1）作业条件：土建桩基超长部分已经做砍桩处理，并将各承台砌筑完毕，桩基钢筋笼绑扎完成。
（2）材料准备：接地装置的导体截面应符合热稳定和机械强度的要求，钢材（扁钢、圆钢等）均应为热镀锌材料，其型号、规格应符合设计要求，并应有产品质量合格证和试验报告。
3、桩基接地极焊接：本工程利用引下线处承台的所有桩基钢筋笼焊接联通并与承台外侧六根结构钢筋焊接联通做接地体：引下线处承台的钢筋笼绑扎完成或大承台底筋敷设完成后电气操作人员即可对钢筋笼、承台钢筋焊避雷针 带制安接地电 阻测试 桩基接 地焊接 引下线焊接均压环焊接 防侧击雷焊接 卫生间LEB 联结 水平接地 体焊接 总等电 位焊接 工作/保护/重复接地焊接 接地电 阻测试接联通，并与承台外侧六根结构钢筋焊接联通。
当承台板底面钢筋布置完成后进行环形接地连接线焊接。
各承台之间用40×4镀锌扁钢梁底周圈焊接联通环形接地连接线采用40×4镀锌扁钢沿梁底周圈焊接联通做环形敷设,环形接地连接必须与所经过引下线处承台接地联结钢筋焊接联通。
4、水平接地体焊接：本工程设计利用40×4镀锌扁钢梁底周圈焊接联通作为水平接地体，该水平接地体与经过的防雷引下线、桩基接地联结钢筋可靠焊通作接地跨接。
当土建主筋采用搭接连接时，应对搭接处进行双面焊接，焊接长度为主筋长度6倍。
要求沿着主筋通长焊接形成完整的电气通路。
钢钢筋搭接长度为主筋长度6倍，双面施焊。
根据设计图纸标明位置，将利用作为防雷引下线的结构柱内两根不小于φ16对角主筋与水平接地体的40×4镀锌扁钢用φ12圆钢跨接焊通。
防雷接地专项施工方案一、编制依据1.1 设计文件《XXXXXX工程防雷接地专项设计》1.2 相关规范《建筑物防雷设计规范》GB50057-2010《建筑物电子信息系统防雷技术规范》GB50343-2012《电力设备接地设计技术规程》DL/T621-1997《电气装置安装工程接地装置施工及验收规范》GB50169-20061.3 相关标准图集《建筑防雷设施安装》02D501-3二、工程概况2.1 工程简介本工程为XXXXXX项目，包括1栋主楼、2栋副楼及地下室，总建筑面积约为XXXXXX平方米。
2.2 建筑防雷等级根据《建筑物防雷设计规范》GB50057-2010，本工程属于二类防雷建筑。
2.3 接地系统本工程采用联合接地系统，将建筑防雷接地、电气设备接地、防静电接地、等电位接地等通过接地干线连接至接地体。
三、施工准备3.1 人员准备组织具备防雷接地施工经验的施工队伍，并进行技术交底和安全教育。
3.2 材料准备根据设计文件和施工图，提前采购所需的接地材料，包括接地体、接地干线、接地支线、接地端子、接地电阻测试仪等。
3.3 机具准备准备必要的施工机具，包括电钻、电锤、电焊机、切割机、扳手、水平仪等。
四、施工工艺4.1 接地体施工4.1.1 接地体采用50mm×5mm的镀锌扁钢，沿建筑物四周埋设，深度不小于1m。
4.1.2 接地体与接地干线采用焊接连接，焊接长度不小于扁钢宽度的4倍。
4.1.3 接地体与建筑物基础采用焊接连接，焊接长度不小于扁钢宽度的4倍。
4.2 接地干线施工4.2.1 接地干线采用25mm×4mm的镀锌扁钢，沿建筑物四周敷设，与接地体焊接连接。
4.2.2 接地干线与建筑物内的接地支线采用焊接连接，焊接长度不小于扁钢宽度的4倍。
4.2.3 接地干线与电气设备接地支线采用焊接连接，焊接长度不小于扁钢宽度的4倍。
4.3 接地支线施工4.3.1 接地支线采用16mm²的多股铜绞线，与接地干线或接地端子连接。
第1篇本项目为某地区接地防雷工程，主要包括以下内容：1. 接地网施工：包括接地网材料采购、接地网设计、接地网施工、接地网验收等。
2. 防雷设施施工：包括避雷针、避雷带、避雷网、避雷器等防雷设施的材料采购、设计、施工、验收等。
3. 接地系统测试：对接地网、防雷设施进行接地电阻测试，确保接地系统符合国家标准。
4. 施工资料整理：整理施工过程中的各项资料，包括施工图纸、施工方案、施工记录、验收报告等。
二、施工准备1. 组织机构成立以项目经理为组长，技术负责人、施工负责人、质量负责人、安全负责人等为成员的施工领导小组，负责工程的全面管理工作。
2. 施工人员根据工程需求，组织具备相应资质的施工人员，并对施工人员进行技术交底和安全教育。
3. 施工材料（1）接地网材料：选用符合国家标准的高质量接地网材料，包括接地扁钢、接地圆钢、接地模块等。
（2）防雷设施材料：选用符合国家标准的高质量避雷针、避雷带、避雷网、避雷器等。
（3）施工工具：准备必要的施工工具，如卷尺、水平尺、焊接设备、切割设备、测试仪器等。
4. 施工设备（1）接地网施工设备：接地网压接设备、焊接设备、切割设备等。
（2）防雷设施施工设备：避雷针安装设备、避雷带安装设备、避雷网安装设备、避雷器安装设备等。
（3）接地系统测试设备：接地电阻测试仪、接地系统测试仪等。
5. 施工图纸及资料熟悉施工图纸，了解工程结构、接地系统、防雷设施等设计要求，确保施工过程中严格按照图纸进行。
三、施工方案1. 接地网施工（1）接地网材料验收：对接地网材料进行验收，确保材料质量符合国家标准。
（2）接地网设计：根据工程需求，设计接地网布局，确定接地网材料规格、数量等。
（3）接地网施工：按照设计图纸，进行接地网施工，包括接地扁钢、接地圆钢、接地模块的安装、焊接等。
（4）接地网验收：对接地网进行接地电阻测试，确保接地电阻符合国家标准。
2. 防雷设施施工（1）防雷设施材料验收：对接雷设施材料进行验收，确保材料质量符合国家标准。

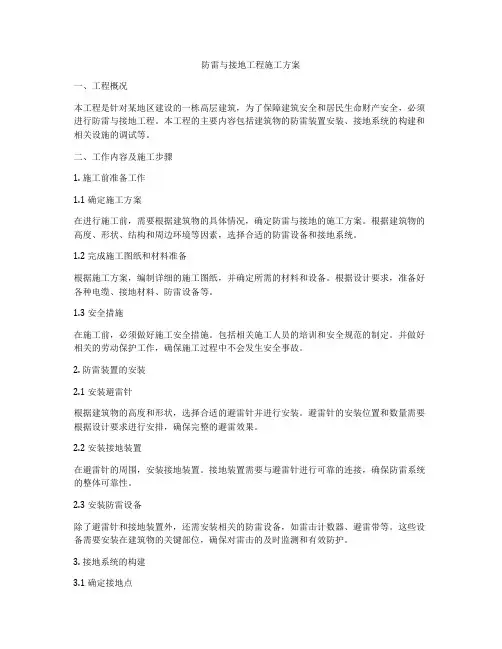

防雷与接地工程施工方案一、工程概况本工程是针对某地区建设的一栋高层建筑，为了保障建筑安全和居民生命财产安全，必须进行防雷与接地工程。
本工程的主要内容包括建筑物的防雷装置安装、接地系统的构建和相关设施的调试等。
二、工作内容及施工步骤1. 施工前准备工作1.1 确定施工方案在进行施工前，需要根据建筑物的具体情况，确定防雷与接地的施工方案。
根据建筑物的高度、形状、结构和周边环境等因素，选择合适的防雷设备和接地系统。
1.2 完成施工图纸和材料准备根据施工方案，编制详细的施工图纸，并确定所需的材料和设备。
根据设计要求，准备好各种电缆、接地材料、防雷设备等。
1.3 安全措施在施工前，必须做好施工安全措施。
包括相关施工人员的培训和安全规范的制定。
并做好相关的劳动保护工作，确保施工过程中不会发生安全事故。
2. 防雷装置的安装2.1 安装避雷针根据建筑物的高度和形状，选择合适的避雷针并进行安装。
避雷针的安装位置和数量需要根据设计要求进行安排，确保完整的避雷效果。
2.2 安装接地装置在避雷针的周围，安装接地装置。
接地装置需要与避雷针进行可靠的连接，确保防雷系统的整体可靠性。
2.3 安装防雷设备除了避雷针和接地装置外，还需安装相关的防雷设备，如雷击计数器、避雷带等。
这些设备需要安装在建筑物的关键部位，确保对雷击的及时监测和有效防护。
3. 接地系统的构建3.1 确定接地点根据设计要求，确定建筑物的接地点和数量。
在选择接地点时，要考虑地质条件、土壤电阻率等因素，确保接地系统的良好导电性能。
3.2 掘土铺设导线在确定好接地点后，进行土地的开挖和铺设接地导线。
接地导线需要保持良好的接触性，确保与土壤的良好接地连接。
3.3 地下接地极的安装在完成接地导线的铺设后，进行地下接地极的安装。
地下接地极需要与接地导线进行可靠的连接，并确保良好的接地效果。
4. 系统调试与验收4.1 系统调试在完成防雷装置和接地系统的安装后，需要进行系统的调试和测试。

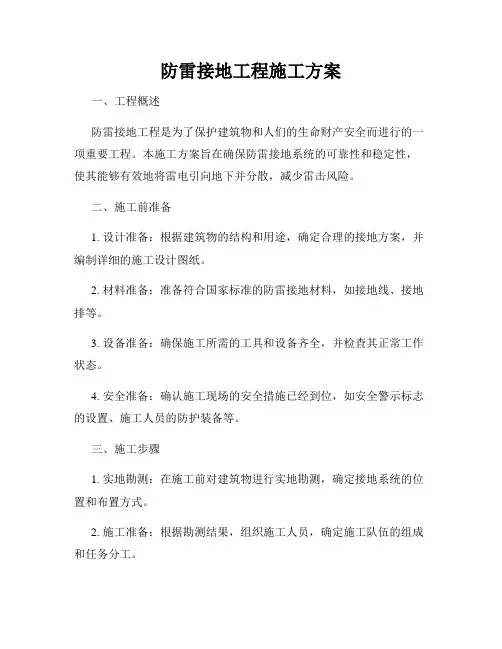

防雷接地工程施工方案一、工程概况防雷接地工程是为了保护建筑物、设备和人员免受雷击伤害而进行的重要工程。
通过合理设计和施工，将地面和建筑物中的电荷导入地下，将雷电的能量释放到土壤中，有效地防止雷击危害。
本工程施工方案旨在详细介绍防雷接地工程的施工过程，确保施工质量和安全。
二、工程内容1. 防雷接地系统的设计与选材：根据建筑物的结构和用途，确定需要设置的防雷接地系统的类型和规格。
选用符合国家标准的电缆、接地体和接地装置材料，确保电气连接的可靠性和导电性能。
2. 线路布线与接地装置设置：根据设计要求，对建筑物内外的线路进行布线，将所有设备、导线和设施通过合适的接地装置连接成一个完整的接地系统，确保雷电传导的畅通。
3. 接地体的安装与固定：在适当位置挖掘深度符合要求的接地坑，将接地体埋设其中，并采用专业工具将其固定牢固。
接地体的数量和位置应根据实际情况和设计要求确定，确保接地电阻符合规定值。
4. 接地网络的铺设与连接：设置地网和地线，将接地体之间、接地体与建筑物之间以及接地体与建筑物外围之间用导线连接起来，形成一个完整的接地系统网，确保接地的整体性和连通性。
5. 接地线与接地装置的联接：使用导线将接地装置连接到接地网上，确保整个接地系统处于同一大地点，并确保接地线对接的牢固性和导电性，排除可能的接触不良和松动现象。
6. 导线和设备的接地：对所有建筑物内设备和导线进行接地处理，确保设备和建筑物表面与大地的导通性，提高雷击的释放速度，避免雷击伤害和设备损坏。
三、施工步骤1. 施工前准备：根据设计要求和现场情况，确定施工的施工方案和措施，为施工做好准备。
清理施工现场，确保安全和场地整洁。
2. 确定接地体位置：根据设计图纸确定接地体的数量和位置，根据实际情况深挖接地坑，埋设接地体，保证接地电阻符合规定。
3. 设置地网和地线：根据设计要求和现场情况，设置地网和地线，确保地网均匀分布和地线牢固接地，保证接地系统的整体性和连通性。
七、防雷及接地安装施工方案1、编制依据1、《建筑物防雷设计规范》GB50057-94（1994年版）2、《建筑电气工程质量验收规范》GB50303-20233、《建筑物电子信息系统防雷技术规范》GB50343-20234、《防雷接地工程与等电位联结》5、05D10标准图集6、《电气装置安装工程接地装置施工及验收规范》GB50169-922、工程概况本工程为按三类防雷设防，采用以下措施:1.防直接雷的接闪器运用Φ10镀锌圆钢为避雷带，设于建筑物顶部屋檐上，凡屋顶裸露的金属构件和金属管道均需与避雷装置焊接。
2.引下线运用四根以上框架柱主筋作防雷引下线，引下线与避雷带均通过预留埋件焊接，引下线个连接处主筋均由土建可靠焊接，并于室外地平下0.8m 处由预留埋件焊接出，并出墙外皮1.0m以上，另在建筑物四角结构柱距室外地平0.5m处各预留暗装断接卡子盒与柱主筋焊接，以便实测接地电阻。
3.本工程运用基础钢筋网及桩筋为防雷及电气保护共用接地极，接地连接线运用建筑物桩台板外圈>Φ10两根桩台板板面钢筋作环行连接，环行连接线需与所通过的桩内四根主筋可靠焊接。
建筑物上部所需接地线均从环行连接线引出，接地极接地电阻不大于1欧姆，达不到规定，需增长人工接地极。
3、施工准备技术准备（1）施工图纸和技术资料齐全。
（2）施工方案编制完毕并经审批。
（3）施工前应组织参与施工的人员熟悉图纸、方案，并进行安全、技术交底。
材料（1）接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计规定，且所有为镀锌材料，产品有材质证明及产品出厂合格证。
（2）辅料有铅丝、各种螺栓、垫圈、支架等均为镀锌制品。
（3）电焊条、沥青漆、油漆、支架、预埋铁架、水泥、砂子等。
机具设备及劳动力准备（1）手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。
（2）电动工具：电锤、冲击锤、电焊机、角磨机等。
（3）测试工具：小线、线坠、卷尺、粉线袋、水平尺等。
防雷接地怎么施工方案一、工程概况与目标本防雷接地工程旨在确保建筑物的防雷安全，预防雷电灾害的发生，保护建筑及其内部设备免遭雷电侵害。
工程将严格按照国家相关防雷规范进行设计和施工，确保接地系统的有效性。
二、施工准备与条件技术准备：施工前需对施工图纸进行熟悉，了解接地系统的设计要求；编制详细的施工方案，明确施工步骤和注意事项。
材料准备：准备符合设计要求的接地材料，如接地极、接地线、连接器等。
人员准备：组织专业施工队伍，确保施工人员熟悉接地系统施工工艺和注意事项。
现场准备：清理施工现场，确保施工区域无障碍；根据设计要求确定接地极的埋设位置。
三、材料设备选择接地极材料：选用耐腐蚀、导电性能好的材料，如铜包钢、热镀锌钢等。
接地线材料：选择电阻小、耐磨损、柔软性好的材料，如多股铜绞线或镀锡铜线。
连接器：选用导电性能良好、结构可靠的连接器，确保接地系统的稳定性和可靠性。
四、接地系统设计根据建筑物的重要性、雷电活动的频度等因素，确定接地电阻的目标值；合理布置接地极的位置和数量，确保接地系统的有效性。
五、施工工艺流程测量定位：根据设计要求，确定接地极的埋设位置。
挖沟埋设：按照测量定位，挖掘接地沟，埋设接地极。
连接接地线：将接地线连接到接地极上，确保连接牢固可靠。
回填夯实：对接地沟进行回填，夯实土壤，确保接地极的稳定性和接地效果。
六、安全技术措施施工人员必须佩戴安全帽、绝缘手套等个人防护用品。
施工现场应设置明显的安全警示标志。
施工期间应避免雷雨天气。
七、质量控制与检验对进场材料进行质量检验，确保符合设计要求。
施工过程中应进行隐蔽工程验收。
施工完成后，应对接地电阻进行测试，确保达到设计要求的目标值。
八、工程验收与交付提交完整的竣工资料和施工记录。
组织专业人员进行工程验收。
验收合格后，办理工程交付手续。
通过以上方案的实施，本防雷接地工程将有效确保建筑物的防雷安全，保障人员和财产安全。
在施工过程中，应严格遵守国家相关规范和标准，确保工程质量和安全。
全站防雷接地施工方案一、施工前期准备现场勘查：详细了解施工现场的地形、地貌、气候条件，以及已有的防雷接地设施情况。
制定施工方案：根据勘查结果，结合工程要求，制定详细、可行的施工方案。
人员培训：对施工人员进行防雷接地知识、安全操作规程等方面的培训，确保施工质量和安全。
物资准备：按照施工方案要求，提前采购所需的接地材料、工具、设备等。
二、防雷接地系统设计设计依据：根据国家和地方防雷接地相关标准、规范，以及工程实际情况进行设计。
接地网设计：根据土壤电阻率、接地电阻要求等因素，合理设计接地网布局、接地体规格和数量等。
等电位连接设计：确保站内所有金属物体之间形成良好的等电位连接，避免雷电电位差引起的危害。
三、材料选择与检验材料选择：选用符合国家和地方标准的防雷接地材料，确保材料质量可靠。
材料检验：对进场的材料进行严格检验，包括外观检查、性能测试等，确保材料符合要求。
四、施工流程与步骤接地体安装：按照设计要求，进行接地体的埋设、连接等工作。
等电位连接：将站内所有金属物体进行等电位连接，确保连接可靠。
接地电阻测试：施工完成后，进行接地电阻测试，确保接地电阻符合设计要求。
五、安全施工措施施工现场设置安全警示标志，确保施工人员和周边人员安全。
严格遵守安全操作规程，杜绝违章作业。
定期对施工设备进行检查和维护，确保设备正常运行。
六、质量检测与验收对施工过程进行质量监督，确保施工质量符合设计要求。
施工完成后，进行质量检测和验收，确保工程合格。
七、工程维护与管理建立防雷接地设施维护管理制度，定期对设施进行检查和维护。
对发现的问题及时进行整改和修复，确保设施正常运行。
定期对防雷接地设施进行检测和测试，确保其性能符合要求。
八、施工环境保护施工过程中，尽量减少对周边环境的影响，如噪音、扬尘等。
施工废弃物要进行分类处理，减少对环境的污染。
合理使用资源，减少浪费，提高施工效率。
通过以上方案的实施，可以确保全站防雷接地施工的质量和安全，同时保障工程的长期稳定运行。

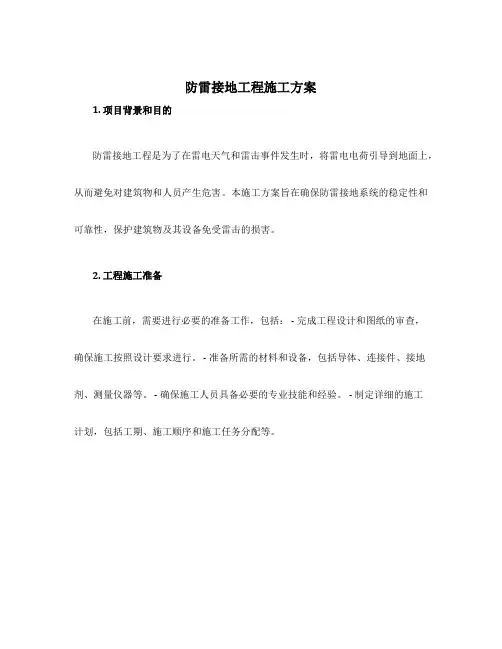

防雷接地工程施工方案1. 项目背景和目的防雷接地工程是为了在雷电天气和雷击事件发生时，将雷电电荷引导到地面上，从而避免对建筑物和人员产生危害。
本施工方案旨在确保防雷接地系统的稳定性和可靠性，保护建筑物及其设备免受雷击的损害。
2. 工程施工准备在施工前，需要进行必要的准备工作，包括： - 完成工程设计和图纸的审查，确保施工按照设计要求进行。
- 准备所需的材料和设备，包括导体、连接件、接地剂、测量仪器等。
- 确保施工人员具备必要的专业技能和经验。
- 制定详细的施工计划，包括工期、施工顺序和施工任务分配等。
3. 施工步骤3.1 确定接地系统结构根据建筑物类型和设计要求，确定合适的接地系统结构，常见的结构包括单点接地、网状接地和环状接地等。
3.2 安装接地导体根据接地系统结构，安装合适类型的导体，如铜排、镀锌铁丝等。
确保导体与地面接触良好，并按照设计要求进行固定和焊接。
3.3 安装接地连接件将导体与设备和建筑物的金属部件连接起来，使用合适的接地连接件，如接地夹、接地带等。
确保连接紧固可靠、电阻低于要求。
3.4 深度埋地根据地质条件和设计要求，将接地导体埋入地下，防止外界因素对导体的损害。
确保导体埋入的深度符合要求，通常为1.5米以上。
3.5 建立接地剖面根据接地系统结构和设计要求，在地面上建立接地剖面，确保接地导体之间的距离和连接方式符合要求。
剖面通常包括导体位置、连接方式和接地电阻测量点等。
3.6 注入接地剂根据设计要求，在导体与地面接触点处注入接地剂，提高接触电阻，确保接地系统的稳定性和可靠性。
3.7 进行电阻测试在接地施工完成后，使用合适的测量仪器对接地系统进行电阻测试，确保电阻值符合设计要求。
如电阻值超过要求，需要进行补救措施，直到满足设计要求为止。
4. 安全措施在施工过程中，必须严格遵守以下安全措施： - 确保施工人员熟悉防雷接地工程的施工规范和操作规程。
- 配备必要的个人防护设备，如安全帽、防静电服、绝缘手套等。
1变电站接地的施工要求 (2)
2概述 (3)
3施工流程 (4)
4技术措施 (4)
5主要施工方法 (4)
6变电站主接地网的接地设计、布置和连接： (7)
1变电站接地的施工要求
1.1站内接触电位差超过规定值，因此在操作机构前后1m内地面铺设15cm厚混凝土，使接
触电位差满足要求。
1.2电气设备每个接地部分应以单独的接地引下线与地网主干线相连接，严禁在一个接地引
下线中串接几个需要接地的部分。
1.3接地引下线及主网的所有连接点不得采用点焊或螺栓连接。
扁钢搭焊长度应不小于其宽
度的两倍并三面焊接；所有焊接点均应经防腐处理。
地面以上的焊接处，刷银粉漆；地面以下及电缆沟内接地线的焊接处，刷防腐漆。
1.4室外架构接地线当地面上长度超过8m且中间无紧固点时，应每隔4m左右用一卡环固定，以确保接地扁铁牢固地紧贴在砼线杆表面。
1.5设备接地引下线应远离设备的辅助开关和二次控制回路，室内平行布置的应远离300毫
米以上，室外架构上布置的应尽量不同杆或同杆背向布置，控制箱应外附接地线并可靠接地。
1.6不得利用水泥架构内的钢筋作为接地引下线，应外敷明线与地网连接；上下层布置的变电站其上层亦应有明显的接地引下线与地网连接。
1.7电缆外皮不能用作接地引下线。
1.8设备的接地引下线与地网可靠的焊接在一起，焊口要刷防锈漆进行处理，接地线地面以上1.2米应刷黄、绿相间的色标漆，全站统一规格。
1.9在接地线引向建筑物的入口处的墙壁上，各刷一块（150m M 150mm白色底漆，中间标以黑色符号“ ”。
1.10对站内变压器中性点、充油设备和避雷器，要实行“双接地”，并与地网的两个不同点相连接，每根接地引下线均应符合热稳定的要求；电气主设备为单相架构式或落地式时，每相应单独接地，当为三相架构式时，可每组只设两根引下线，与地网的两个不同点相连接，每根接地引下线均应符合热稳定的要求。
1.11全站所有运行电气设备的金属构件、围栏及爬梯均应可靠接地。
1.12根据需要，应在适当的位置，焊接接地螺栓，以方便在以后的运行和检修工作时供连接临时接地线用。
1.13利用避雷针构架装设照明灯时，电源线必须采用有金属外皮或穿在金属管中的导线，
沿构架引下后直埋地中10米以远，才允许与35千伏及以下配电装置的接地网及低压配电装置相连。
1.14所有接地引下线、水平接地极和垂直接地极均需热镀锌。
1.15按照便于检查的要求，宜在接地网的两条主干线的网格交叉点上作标记。
混凝土地面
上打接地符号，草坪上用100X 100X 300 ( mm混凝土标桩做标记。
1.16变电站内的接地网要严格按设计图纸放线、定位，开挖水平接地沟槽。
1.17水平接地沟槽开挖好后要进行尺寸验收，合格后，首先在设计有垂直接地极处的沟底，打入垂直极；然后铺入水平接地体，并进行可靠的焊接。
1.18回填时，一定要回填细土并分层夯实，不得回填砂石等杂物，不允许用有腐蚀性的工业废渣回填。
2概述
民用建筑工程防雷设防分三级，屋顶一般采用25X4热镀锌扁钢作为避雷带沿女儿墙四周敷
设，25X4热镀锌扁钢避雷带支持卡子间距为1米左右，但必须一致，转角处悬空段不大于1米,
避雷带高出屋面装饰或女儿墙0.15米，同时屋面采用25X4热镀锌扁钢组成不等避雷网格。
避
雷网格沿屋面敷设，所有高出屋面的各种金属构件均需与避雷带焊接相连。
目前，一般民用建筑利用结构柱内或剪力墙内主钢筋作为引下线，钢筋上下焊接相连，直径
大于16毫米二根为一组，柱子上端预埋100X 100X8钢板，用于柱子内主钢筋与避雷带连接的
转换。
防雷接地施工方案工程接地体形式主要有人工接地体和利用基础作为接地体的形式。
利用承台钢筋网、桩基钢筋连接构成等电位接地网络，接地电阻不大于1欧姆。
每层建筑物外墙连续梁内钢筋与楼层钢筋焊接成一体形成均压环，并与引下线可靠相连，外墙上的金属门窗、金属结构、外墙栏杆与均压环相连接以防侧击雷。
近几年，等电位联结要求日益严格，主要有总等电位联结、辅助等电位联结、局部等电位联结。
机房、卫生间设备、金属管线等一般要作等电位接地。
3施工流程
施工准备T接地装置安装T引下线安装T避雷带支架制作安装T避雷网安装T接地电阻测试
4技术措施
材料齐全且符合设计要求，施工机具配备充足，施工图纸已对施工班组进行技术交底。
5主要施工方法
防雷接地工程包括接地装置、防雷引下线及避雷带的安装。
施工采用标准为《电气装置安装工程接地装置施工及验收规范》（GB50169-92）
5.1接地装置
5.1.1按照设计图尺寸位置要求，将底板内两条结构主筋焊接连通，并与所经桩台及柱内的有关钢筋焊接（不同标高处利用两根竖向结构上下贯通），并将两根主筋用油漆做好标记，便于引出和检查。
5.1.2所有焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青作防腐处理，采用搭接焊时，其焊接长度要求如下：
1）镀锌扁钢不小于其宽度的2倍，且至少3个棱边焊接。
2 ）镀锌圆钢焊接长度为其直径的6倍，并应二面焊接。
3）镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。
5.1.3每一处施工完毕后，应及时请质检部门进行隐蔽工程检查验收，合格后方能隐蔽，同
时做好隐蔽工程验收记录。
5.2引下线安装
利用建筑钢筋做引下线的情况，钢筋截面一定要满足设计要求。
钢筋的连接要满足规范要求，如建筑施工采用埋弧焊工艺，可不作处理，否则要进行接地跨
接，搭接长度不应小于跨接钢筋直径的6倍。
5.3避雷带
本工程避雷带采用60 X 8热镀锌扁钢。
5.3.1 支架安装：
在土建屋面结构施工时，应配合予埋支架。
所有支架必须牢固，灰浆饱满、横平竖直。
支架
间距不大于1.5m且间距均匀，允许偏差30mm转角处两边的支架距转角中心不大于250mm成排支架水平度每2m检查段允许偏差3/1000 ,但全长偏差不得大于10mm
5.3.2 避雷带安装
1）将镀锌扁钢调直。
2）避雷线安装时应平直、牢固，不得有高低起伏和弯曲现象，距离建筑物应一致，平直度
每2m检查段允许偏差3/1000，但全长偏差不得大于10mm
3）避雷线弯曲处不得小于90°,弯曲半径不得小于镀锌扁铁直径的 2.5倍。
4）在建筑物的变形缝处应做防雷跨越处理。
5.4电气接地施工方法
目前，根据《住宅设计规范》（GB50096-1999）,接地制主要采用TT、TN k C—S或TN-S接地方式，并进行总等电位联结。
5.4.1高/低压变配电房设备的接地系统，在房间内周围设置一条距地面300mm勺水平接地
环型带规格应按照设计要求。
542开关柜、配电屏（箱）、电力变压器及各种用电设备、因绝缘破损而可能带电的金属
外壳、电气用的独立安装的金属支架及传动机构、插座的接地孔，均应以专用接地（PE线）支线可靠相连，PE线应与接地装置连通并作重复接地。
5.4.3当保护线（PE线）所用材质与相线相同时，PE线最小截面应符合下表要求，当PE线采用单芯绝缘导线时，按机械强度要求，截面不应小于：有机械性的保护时为 2.5mm2无机械性
保护时为4mm2
PE线最小截面一览表
5.4.4所有外露的接地点、测试点，均应涂红色油漆并有标志牌写明用途。
5.4.5火灾自动报警系统，楼宇设备自动监控系统（BMS及其他弱电设备机房采用专用接地线，由接地装置引入控制室。
5.5接地电阻测试
接地电阻测试仪型号采用ZC29B-2，仪表必须经专业计量。
在测试前，先将检流计的指针调
零，再将倍率标准杆置于最大倍数，慢摇，同时调整测量标度盘，使检流计为零。
加速摇到120r/min
左右，再调到平衡后，读标度盘的刻度，乘倍率就得所测的电阻值。
注意电流探针的接线长度为40m,电位探测的接线长度为20m。
6变电站主接地网的接地设计、布置和连接：
6.1站内电缆沟的接地设计、布置和连接：
6.1.1沿电缆沟内敷设均压带，与主网距离1米左右，并每隔8米与地网主干线可靠的连接
一次。
6.1.2 一次设备的接地引下线不得与电缆沟接地带（均压带）连接，也不宜悬空穿越电缆沟。
6.2控制室、通讯室、高压室、主变压器等的接地设计、布置和连接：
6.2.1主控室、通讯室、高压配电室、主变压器等四周采用环形接地网，这些接地网与主地网之间的相互连接不应少于两处。
6.2.2高压室穿墙套管的接地宜在室外，且每组套管的接地线都要引至主干线。
6.2.3进室接地线应在地面以上300mm处穿墙。
6.3避雷针及其接地装置的接地设计、布置和连接：
6.3.1独立避雷针附近应设单独的集中接地，与主接地网地中距离不小于3米，接地电阻不大于10欧。
6.3.2为加强分流，变电站接地网应与线路的架空地线相连。
6.3.3架构避雷针的接地应与主接地网相连，且由连接点至变压器接地点沿接地网的长度应
不小于15米。
6.4变电站主接地网采用方孔均压地网，可以有效改善地网电位分布，减小地面的跨步电压和设备的接触电压。
6.5变电站主接地网外缘应闭合，外缘各角应做成圆弧形，圆弧半径不宜小于均压带距的一半。
6.6变电站主接地网埋深应不小于0.6米。
