避雷接地施工工艺及方法

12种常用防雷接地施工工艺01避雷引下线工艺说明：接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；除埋设在混凝土中的焊接接头外，有防腐措施。

02屋面避雷带工艺说明：避雷线应按水平或垂直敷设，亦可与建筑物倾斜结构平行敷设；避雷线应平直、牢固，不应有高低起伏和弯曲现象，距离建筑物表面100mm。

支持件间的距离，在水平直线部分宜为0.5～1.5m；垂直部分宜为1.5～3m；；转弯部分宜为0.3～0.5m。

热镀锌钢材焊接时将破坏热镀锌防腐，应在焊痕内100mm内做防腐处理。

避雷引下线处应采用金属铭牌制作永久标识。

03接地电阻测试点工艺说明：人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。

测试点应形成断接卡，平时采用镀锌螺栓紧固连接，便于检查测试。

测试点处一般采用接线盒，如取消接线盒，应在洞壁上预埋洞盖的固定件，内壁用水泥砂浆抹光。

测试点的制作应与建筑物的外装饰相结合，做到实用、美观。

04屋面金属管道接地工艺说明：屋面金属管道必须接地可靠，不得直接焊接，必须采用接地卡环并采用铜芯软线与接地扁钢连接，且防松零件齐全。

05屋面金属构件接地工艺说明：屋面外露的其他金属构件必须与避雷带连成一个整体的电气通路。

各构件不得串接，必须单独与接地干线相连。

06室内金属门窗接地工艺说明：第二类防雷建筑当建筑物高度超过45m时，应将45m及以上外墙上的栏杆、门窗等较大金属物直接或通过预埋件与防雷装置相连。

第三类防雷建筑当建筑物高度超过60m时，应将60m及以上外墙上的栏杆、门窗等较大的金属物直接或通过预埋件与防雷装置相连。

金属门窗接地时连接导体宜暗敷，并应在窗框定位后，墙面装饰层或抹灰层施工之前进行。

防雷及接地安装施工工艺1）材料要求：镀锌钢材有扁钢、扁钢、圆钢、钢管等，使用时应采用热镀锌材料，应符合设计规定。

产品应有材质检验证明及产品出厂合格证。

镀锌辅料有铜丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。

电焊条、氧气、乙炔、沥青漆，混凝土支架，预埋铁件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。

2）主要机具：常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶。

线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。

3）作业条件：接地体作业条件：按设计位置清理好场地。

底板筋与柱筋连接处已绑扎完。

防雷引下线暗敷设作业条件：建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。

利用主筋作引下线时，钢筋绑扎完毕。

避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。

4）避雷网安装作业条件：接地体与引下线必须做完。

支架安装完毕。

具备调直场地和垂直运输条件。

5）操作工艺接地体安装工艺：本工程利用基础主筋做自然接地极。

按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。

再将柱主筋（不少于2根）底部与底板筋搭接焊好，并在室外地面以下将主筋焊好连接板，消除药皮，并将两根主筋用色漆做好标记，以便于引出和检查。

应及时请质检部门进行隐检，同时做好隐检记录。

接地干线的安装应符合以下规定：接地干线穿墙时，应加套管保护，跨越伸缩缝时，应做煨弯补偿。

接地干线应设有为测量接地电阻而预备的断接卡子，一般采用暗盒装入，同时加装盒并做上接地标记。

接地干线跨越门时应暗敷设于地面内（做地面以前埋好）。

接地干线距地面应不小于2mm，距墙面应不小于10mm，支持件应采用40mm x 4mm的扁钢，尾端应制成燕尾状，入孔深度与宽度各为50mm，总长度为70mm。

支持件间的水平直线距离一般为1m，垂直部分为1.5m，转弯部分为0.5m。

接地干线敷设应平直，水平度与垂直度允许偏差2/10，但全长不得超过10mm。

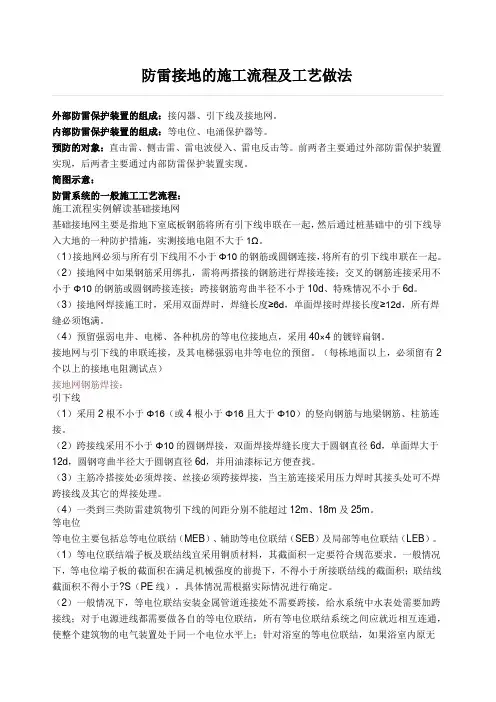

外部防雷保护装置的组成：接闪器、引下线及接地网。

内部防雷保护装置的组成：等电位、电涌保护器等。

预防的对象：直击雷、侧击雷、雷电波侵入、雷电反击等。

前两者主要通过外部防雷保护装置实现，后两者主要通过内部防雷保护装置实现。

简图示意：防雷系统的一般施工工艺流程：施工流程实例解读基础接地网基础接地网主要是指地下室底板钢筋将所有引下线串联在一起，然后通过桩基础中的引下线导入大地的一种防护措施，实测接地电阻不大于1Ω。

（1）接地网必须与所有引下线用不小于Φ10的钢筋或圆钢连接，将所有的引下线串联在一起。

（2）接地网中如果钢筋采用绑扎，需将两搭接的钢筋进行焊接连接；交叉的钢筋连接采用不小于Φ10的钢筋或圆钢跨接连接；跨接钢筋弯曲半径不小于10d、特殊情况不小于6d。

（3）接地网焊接施工时，采用双面焊时，焊缝长度≥6d，单面焊接时焊接长度≥12d，所有焊缝必须饱满。

（4）预留强弱电井、电梯、各种机房的等电位接地点，采用40×4的镀锌扁钢。

接地网与引下线的串联连接，及其电梯强弱电井等电位的预留。

（每栋地面以上，必须留有2个以上的接地电阻测试点）接地网钢筋焊接：引下线（1）采用2根不小于Φ16（或4根小于Φ16且大于Φ10）的竖向钢筋与地梁钢筋、柱筋连接。

（2）跨接线采用不小于Φ10的圆钢焊接，双面焊接焊缝长度大于圆钢直径6d，单面焊大于12d，圆钢弯曲半径大于圆钢直径6d，并用油漆标记方便查找。

（3）主筋冷搭接处必须焊接、丝接必须跨接焊接，当主筋连接采用压力焊时其接头处可不焊跨接线及其它的焊接处理。

（4）一类到三类防雷建筑物引下线的间距分别不能超过12m、18m及25m。

等电位等电位主要包括总等电位联结（MEB）、辅助等电位联结（SEB）及局部等电位联结（LEB）。

（1）等电位联结端子板及联结线宜采用铜质材料，其截面积一定要符合规范要求。

一般情况下，等电位端子板的截面积在满足机械强度的前提下，不得小于所接联结线的截面积；联结线截面积不得小于?S（PE线），具体情况需根据实际情况进行确定。

第1篇本项目为某地区接地防雷工程，主要包括以下内容：1. 接地网施工：包括接地网材料采购、接地网设计、接地网施工、接地网验收等。

2. 防雷设施施工：包括避雷针、避雷带、避雷网、避雷器等防雷设施的材料采购、设计、施工、验收等。

3. 接地系统测试：对接地网、防雷设施进行接地电阻测试，确保接地系统符合国家标准。

4. 施工资料整理：整理施工过程中的各项资料，包括施工图纸、施工方案、施工记录、验收报告等。

二、施工准备1. 组织机构成立以项目经理为组长，技术负责人、施工负责人、质量负责人、安全负责人等为成员的施工领导小组，负责工程的全面管理工作。

2. 施工人员根据工程需求，组织具备相应资质的施工人员，并对施工人员进行技术交底和安全教育。

3. 施工材料（1）接地网材料：选用符合国家标准的高质量接地网材料，包括接地扁钢、接地圆钢、接地模块等。

（2）防雷设施材料：选用符合国家标准的高质量避雷针、避雷带、避雷网、避雷器等。

（3）施工工具：准备必要的施工工具，如卷尺、水平尺、焊接设备、切割设备、测试仪器等。

4. 施工设备（1）接地网施工设备：接地网压接设备、焊接设备、切割设备等。

（2）防雷设施施工设备：避雷针安装设备、避雷带安装设备、避雷网安装设备、避雷器安装设备等。

（3）接地系统测试设备：接地电阻测试仪、接地系统测试仪等。

5. 施工图纸及资料熟悉施工图纸，了解工程结构、接地系统、防雷设施等设计要求，确保施工过程中严格按照图纸进行。

三、施工方案1. 接地网施工（1）接地网材料验收：对接地网材料进行验收，确保材料质量符合国家标准。

（2）接地网设计：根据工程需求，设计接地网布局，确定接地网材料规格、数量等。

（3）接地网施工：按照设计图纸，进行接地网施工，包括接地扁钢、接地圆钢、接地模块的安装、焊接等。

（4）接地网验收：对接地网进行接地电阻测试，确保接地电阻符合国家标准。

2. 防雷设施施工（1）防雷设施材料验收：对接雷设施材料进行验收，确保材料质量符合国家标准。

防雷与接地工程一、施工准备（一）作业条件1、接地体安装：（1）人工接地体：设计位置的场地没被占用，且已经清理好。

（2）自然接地极：利用底板钢盘或深基础做接地体：底板盘与柱筋连接处已绑扎完。

2、接地干线安装：（1）支架安装完毕。

（2）土建抹灰已完成。

（3）穿墙保护管已预埋。

3、支架安装：（1）各种支架已运到现场。

（2）结构工作已经完成。

（3）室外必须有脚手架或爬梯。

4、防雷引下线暗敷设：（1）建筑物有有脚手架或爬梯，达到能上人操作的条件。

（2）利用主筋作引下线时，钢筋绑扎完毕。

5、避雷引下线明敷设（1）支架安装完毕。

（2）建筑物有脚手架或爬梯，达到能上人操作的条件。

（3）土建外装修完毕。

6、避雷网安装：（1）支架安装完毕。

（2）具备调直场地和垂直运输条件。

（3）接地体与引下线必须做完。

7、避雷针安装：（1）接地体及引下线必须安装完毕。

（2）需要脚手架处，脚手架搭设完毕。

（3）土建结构工程已完成，并随结构施工做完预埋件。

（二）材料要求1、防雷及接地装置所有部件均应采用镀锌材料，并有出厂合格证和镀锌质量证明书。

在施工过程中应注意保护镀锌层。

其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U 形螺栓、元宝螺栓、支架等。

2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。

（三）主要机具1、常用电工工具：手锤、钢据、压力案子、大锤等。

2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。

二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002 ）的规定。

项序检查项目允许偏差或允许差三、工艺流程接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环四、操作工艺（一）接地体的安装1、接地体的安装有关规定：（1）接地体顶面埋设深度应符合设计要求。

当无要求时，不应小于0.6m。

角钢及钢管接地体应垂直配置。

防雷接地施工工艺1、工艺流程接地体→接地干线→引下线暗敷→避雷网2、技术措施本工程整体按二类局部按一类防雷等级设计，将建筑物的基础钢筋网作为共用接地体，在相应部位采用建筑结构柱内主筋（或单敷2根Φ16圆钢）作为防雷引上线，30m以上每隔6米沿建筑外廓圈梁主筋或单敷2根Φ12圆钢焊接贯通做均压环，并将金属结构和设备等金属物与均压环可靠焊通，在屋顶设置Φ12避雷网格作为接闪器防直击雷。

在变配电室内设总等电位端子板，在各种管线入户处设等电位联结，各弱电机房、配电间、设备机房及卫生洗浴潮湿场所等处均设局部等电位联结，同时本建筑物按设计要求并设有各类防雷电感应措施。

本工程的防雷接地、工作接地、保护接地、防静电接地共用同一接地装置，其综合接地电阻不应大于0.5 。

1）底板基础接地极：①利用土建基础底板上下两层通长主筋连通成网格作为防雷接地导体，根据设计图纸要求将底板主筋在横向及纵向交接处连通，形成不大于10m×10m的网格，连接处采用的跨接为Φ16的镀锌圆钢。

②所有钢筋搭接焊接长度大于6D（D为搭接主筋直径），采用双面施焊，焊缝要求饱满，无虚焊、气孔、夹渣、咬肉等现象发生，焊后将表面焊药及时清理干净。

③对于结构主筋采用套管连接、对焊连接的接头，根据图集要求可不再进行跨接焊接，能满足电气连接要求。

④根据设计要求（在建筑物防雷接地电阻达不到要求时，设置人工接地体），在设计位置预留出室外人工接地体引出点,引出点采用－40×4镀锌扁钢,与建筑物引下线可靠连接后再留出300mm，紧贴外墙外侧钢模,并用黄油漆作好标记,待土建拆模后及时清出该预留点，引出长度不小于1米，作好保护，当接地电阻值达不到要求时,从该处引出作为人工接地体的连接点,直到接地阻值小于0.5欧姆。

2）引下线与接地测试点的敷设：根据设计图纸位置利用墙或柱内两对角主筋作为引下线，引下线下部与基础接地网连通，上部与避雷网相连，利用结构柱内二根直径大于Φ16的主筋（当主筋为重要受力筋不能焊接时，则在每处单敷2根Φ16镀锌圆钢）连续焊接，随主体施工时做好色漆标志引上，并作好隐检记录。

6、防雷接地施工工艺一、基础接地施工工艺本工程拟采用以下的施工流程：1、基础接地施工方法：利用建筑物桩基、建筑物基础地梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网。

2、基础接地施工要点（1）桩基钢筋与基础钢筋焊接：桩基钢筋与基础钢筋焊接施工要点：○1对照施工图纸确保在每处防雷引下线点，桩基钢筋均与基础地梁钢筋做可靠焊接，要求两根桩基钢筋与基础地筋的两根主筋焊接；○2桩基与基础钢筋必须采用φ12钢筋作为焊接材质。

要求双面施焊，焊接长度为6倍直径，焊接饱满，无遗漏。

（2）桩基钢筋与防雷引下线焊接：桩基钢筋与防雷引下线焊接施工要点：○1对照施工图纸确保每处防雷引下线均与桩基钢筋做可靠焊接，每处防雷引下线要求两根桩基钢筋与防雷引下线两根主筋焊接；○2桩基钢筋与防雷引下线必须采用φ12圆钢作为焊接材质。

要求焊接长度为6倍直径，双面施焊，焊接饱满，无遗漏。

（3）基础接地示意图图1：柱基钢筋体与承台钢筋体连接图图2：柱基钢筋体与承台钢筋体连接剖面图二、屋面防雷施工工艺1、屋面防雷施工方法：在屋顶女儿墙上安装Φ12热镀锌圆钢作为避雷带，屋顶避雷带连接线采用Φ10热镀锌圆钢在屋面刚性防水层内敷设，其网格不大于10m*10m或12m*10m。

屋面的所有金属构件，如卫星天线基座、金属通风管、屋顶风机、金属屋面、金属屋架等均要与避雷带可靠焊接，屋面避雷带与防雷引下线做可靠联结。

2、屋面防雷安装示意图（1）明装避雷带支架制作、安装要点屋面避雷带安装施工要点：①明装避雷带支架水平间距为1米，转弯处为0.5米；②支架间距均匀，并应在一条水平线上。

避雷带安装顺直、美观，转弯处相同弧度弯曲，固定可靠。

○3双面施焊，搭接长度为6倍直径，焊缝饱满、无遗漏；焊接完毕后及时清除药皮，并及时在焊缝处第一道涂刷防锈漆、第二道涂刷银粉漆。

（2）明装避雷带支架制作、安装示意图图3：屋面局部平面 图4：女儿墙明装壁雷带卡子 图6：避雷带与引下线焊接三、等电位、局部等电位联接施工工艺1、本工程采用总等电位联接，总等电位端子箱通过结构柱上预留接地端子与基础接地装置连接。

防雷接地施工方法一、施工准备1、材料要求：镀锌扁钢、角钢、圆钢、支架、预埋铁件等。

符合设计，有产品合格证。

2、主要机具：电工工具、钢锯、电焊工具等。

3、作业条件（1）接地体作业条件：按设计位置清理好场地。

底板筋与柱筋连接处已绑扎完。

桩基内钢筋与柱筋连接处已绑扎完。

（2）接地干线作业条件：支架安装完毕。

保护管已预埋。

土建抹灰完毕。

（3）支架安装作业条件：各种支架已运到现场。

结构工程已经完成。

室外必须有脚手架或爬梯。

（4）防雷引下线暗敷设作业条件：建筑物有脚手架或爬梯，达到能上人。

（5）操作的条件：利用主筋作引下线时，钢筋绑扎完毕。

（6）防雷引下线明敷设作业条件：支架安装完毕。

建筑物有脚手架或爬梯达到能上人操作的条件。

土建外装修完毕。

（7）避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。

（8）避雷网安装作业条件：接地体与引下线必须做完。

支架安装完毕。

具备调直场地和垂直运输条件。

土建结构工程已完，并随结构施工做完预埋件。

二、安装工艺1、防雷接地至关重要，必须严格按施工图进行，不得有任何遗漏。

2、作为接地极的两根基础钢筋要通长连接可靠，焊接凡是钢筋交叉的接地钢筋均应可靠焊接，钢筋不得有错位，防止断点。

3、接地体（线）的焊接应采用搭接焊，园钢焊接长度为其直径的6倍，并双面满焊，其搭接园钢的截面积不得小于被搭接钢筋的最小截面，如有结构特殊处，无法双面施焊的单面焊接长度应加倍。

扁钢焊缝长度为其宽度的2倍，（且至少3个棱边焊接），焊接采用φ3.2及φ4.0的焊条，焊缝应饱满严密。

4、所有进入屋内的金属线如：金属管道、金属钢铠等均应与防雷接地装置可靠连接，连接线采用镀锌扁钢，焊点作防腐处理，表面刷银粉漆。

5、在接地检测点施工完毕后测试，并作好记录工作，电阻值应满足设计要求，不能满足时，应征求设计院意见，采取处理办法。

三、成品保护1、接地体其它工种在挖土方时，注意不要损坏接地体。

2、安装接地体时，不得破坏散水和外墙装修。

一、概述防雷接地工程是保障建筑物、设备安全运行的重要工程，其施工质量直接关系到人民生命财产安全。

为了规范防雷接地工程施工，提高工程质量，确保安全运行，根据国家相关法律法规和行业标准，特制定本规范。

二、施工准备1. 施工前，施工单位应编制详细的施工组织设计，明确施工方案、施工工艺、质量标准和安全措施。

2. 施工单位应组织施工人员进行技术交底，确保施工人员掌握施工规范、工艺和质量要求。

3. 施工单位应配备必要的施工设备和检测仪器，确保施工质量。

4. 施工单位应按照工程设计要求，准备施工所需的材料、设备和工具。

三、施工工艺1. 接地装置安装（1）根据设计要求，确定接地体的位置和尺寸，并做好标记。

（2）开挖接地体沟槽，沟槽深度应满足设计要求，宽度应大于接地体直径的3倍。

（3）将接地体按照设计要求放置于沟槽中，确保接地体与土壤接触良好。

（4）回填土，分层夯实，确保接地体稳定。

2. 防雷引下线及避雷带安装（1）根据设计要求，确定防雷引下线和避雷带的位置和尺寸，并做好标记。

（2）在建筑物外墙或屋面安装防雷引下线和避雷带，确保其与建筑物连接牢固。

（3）检查防雷引下线和避雷带的接地电阻，确保符合设计要求。

3. 接地体连接（1）将接地体与防雷引下线、避雷带连接，连接处应使用焊接或螺栓连接，确保连接牢固。

（2）检查接地体连接处的接地电阻，确保符合设计要求。

四、施工质量验收1. 施工单位应按照施工规范和设计要求，对防雷接地工程进行自检。

2. 施工单位应组织有关人员对防雷接地工程进行中间验收和竣工验收。

3. 验收合格后，施工单位应向建设单位提交验收报告。

五、安全措施1. 施工单位应按照《建筑施工安全检查标准》和《电业安全工作规程》等安全规范，制定安全措施。

2. 施工人员应佩戴安全帽、安全带等防护用品。

3. 施工现场应设置警示标志，确保施工安全。

六、附则1. 本规范适用于新建、改建、扩建工程中的防雷接地工程施工。

2. 本规范由XX市XX局负责解释。

防雷接地施工工艺一、施工准备（一）作业条件1、接地体安装：（1）人工接地体:设计位置的场地没被占用，且巳经清理好。

（2）利用底板钢筋或深基础做按地体：底板筋与柱筋连按处已绑扎完。

2、接地干线安装：（1）支架安装完毕.（2）土建抹灰已完成。

（3）穿墙保护管巳预埋。

3、支架安装:（1）各种支架已运到现场。

（2）结构工作巳经宪成。

（3）室外必须有脚手架或爬梯。

4、防雷引下线暗敷设：（1）建筑物有脚手架或爬梯,达到能上人操作的条件。

（2）利用主筋作引下线时，钢筋绑扎完毕。

5、避雷引下线明敷设：（1）支架安装完毕。

（2）建筑物有脚手架或爬梯,达到能上人操作的条件。

（3）土建外装修完毕。

6、避雷网安装:（1）支架安装完毕。

（2）具备调直场地和垂直运输条件。

（3）接地体与引下线必须做完。

7、避雷针安装：（1）接地体及引下线必须安装完毕.（2）需要脚手架处，脚手架搭设完毕。

（3）土建结构工程己完，并随结构施工做完预埋件。

（二）材料要求1、防雷及接地装置所有部件均应采用镀锌材料，并有出厂合格证和镀锌质量证明书.在施工过程中应注意保护镀锌层。

其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。

2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等.（三）主要机具1、常用电工工具：手锤、钢锯、压力案子、大锤等.2、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等.二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）的规定。

项序项目允许偏差或允许值主控项目1 接地装置测试点的设置第24。

1。

1条2 接地电阻值测试第24。

1。

2条3 防雷接地的人工接地装置的接地干线埋设第24.1。

3条4 接地模块的埋设深度、间距和基坑尺寸第24.1.4条5 接地模块设置应垂直或水平就位第24。

1.5条一般项目1接地装置埋设深度、间距搭接长度和防腐措施第24。

防雷接地施工工艺引言防雷接地在建筑工程中起到了非常重要的作用，可以保护建筑物及其设备免受雷击的破坏。

本文将介绍防雷接地的施工工艺，以帮助工程人员正确进行防雷接地的施工。

工程准备在进行防雷接地施工前，需要进行一系列的工程准备工作。

首先，施工人员需要认真阅读设计图纸，了解接地施工的具体要求和施工方案。

然后，施工人员需要准备好所需的材料和设备，包括接地装置、接地电极、连接线以及测量工具等。

施工步骤第一步：选址选址是接地施工的第一步，需要根据设计要求选择合适的位置进行接地。

一般来说，在建筑物的周边选择土质较好、湿度较高、水分较多的地点进行接地。

第二步：材料安装在选定的接地位置上，需要安装接地装置和接地电极。

接地装置通常采用混凝土块或接地棒等材料，接地电极一般采用铜材质。

施工人员应根据设计要求，准确安装接地装置和接地电极，并保证其与地面的贴合度。

第三步：连接线铺设接地装置与建筑物之间需要通过连接线进行连接，施工人员需要将连接线铺设在地面上，并保证连接线与地面的接触良好。

连接线可以采用导电性能好的铜线或铜带等材料。

第四步：焊接连接连接线与接地电极之间需要进行焊接连接，施工人员应使用专用焊接设备进行焊接。

焊接点应保持结构牢固，并且焊接处应进行防腐处理，以延长接地装置的使用寿命。

第五步：测量测试接地施工完成后，需要进行测量测试，以验证接地的效果。

施工人员要使用专业的测量工具对接地电阻进行测量，并记录测量结果。

如果接地电阻符合设计要求，则接地施工可以认为合格。

施工注意事项在进行防雷接地施工时，需要注意以下几点：1.施工人员必须按照施工要求进行施工，严禁擅自更改设计方案；2.施工现场应保持整洁，材料和设备应妥善摆放，避免危险发生；3.施工人员应使用专业工具和设备，确保施工质量；4.施工人员应注意自身安全，佩戴必要的防护用品，避免事故发生。

结论防雷接地施工是建筑工程中非常重要的一项工作，正确的施工工艺可以保护建筑物及其设备免受雷击的危害。

防雷接地施工流程与方法，防雷接地施工注意事项有关防雷接地的施工流程，防雷接地的施工方法，防雷技术措施，防雷接地电阻测试等学问，包括接地装置、引下线安装、避雷带安装、电气接地施工方法等。

防雷接地施工流程及注意事项一、建筑防雷接地民用建筑工程防雷设防分三级，屋顶一般采纳254热镀锌扁钢作为避雷带沿女儿墙四周敷设，254热镀锌扁钢避雷带支持卡子间距为1米左右，但必需一致，转角处悬空段不大于1米，避雷带高出屋面装饰或女儿墙0.15米，同时屋面采纳254热镀锌扁钢构成不等避雷网格。

避雷网格沿屋面敷设，全部高出屋面的各种金属构件均需与避雷带焊接相连。

目前，一般民用建筑利用结构柱内或剪力墙内主钢筋作为引下线，钢筋上下焊接相连，直径大于16毫米二根为一组，柱子上端预埋1001008钢板，用于柱子内主钢筋与避雷带连接的转换。

工程接地体形式重要有人工接地体和利用基础作为接地体的形式。

利用承台钢筋网、桩基钢筋连接构成等电位接地网络，接地电阻不大于1欧姆。

每层建筑物外墙连续梁内钢筋与楼层钢筋焊接成一体形成均压环，并与引下线牢靠相连，外墙上的金属门窗、金属结构、外墙栏杆与均压环相连接以防侧击雷。

近几年，等电位联结要求日益严格，重要有总等电位联结、辅佑襄助等电位联结、局部等电位联结。

机房、卫生间设备、金属管线等一般要作等电位接地。

二、防雷接地施工流程施工准备接地装置安装引下线安装避雷带支架制作安装避雷网安装接地电阻测试。

三、防雷技术措施材料齐全且符合设计要求，施工机具配备充分，施工图纸已对施工班组进行技术交底。

四、防雷接地施工方法防雷接地工程包括接地装置、防雷引下线及避雷带的安装。

施工采纳标准为《电气装置安装工程接地装置施工及验收规范》（GB5016992）1）接地装置a.依照设计图尺寸位置要求，将底板内两条结构主筋焊接连通，并与所经桩台及柱内的有关钢筋焊接（不同标高处利用两根竖向结构上下贯穿），并将两根主筋用油漆做好标记，便于引出和检查。

防雷接地施工工艺流程
1、防雷接地施工准备工作：在施工前对施工防雷接地设施进行组织设计，确定材料型号、规格和数量，编制施工方案，准备相应的施工图及技术方案；
2、排土铺设工程：在设计排土深度内，采用机械或手工下井，在回填基层上铺设电缆渠道；
3、搭接防雷工程：将中央接地线和分支接地线搭接在一起，并安装螺栓或螺丝；
4、铺设接地网：将接地网铺设于电缆渠道与回填基层之间，然后将接地网连接至中央接地线或构建接地网；
5、安装接地装置：将接地装置安装于接地网上；
6、安装防雷电缆：用防雷电看将接地装置与周围建筑物相连接；
7、防雷接地杆安装：在选定的接地点安装防雷接地杆，将中央接地线连接至接地杆；
8、接地电缆安装：将分支接地点的电缆连接至防雷接地杆；
9、试验验收：进行接地系统电阻值、电位差和绝缘阻抗等试验，对完整性、有效性和安全性进行全面验收。

防雷接地工程工艺流程一、概述防雷接地是一种用于保护建筑物和人身安全的措施，主要是预防雷电对建筑物和人身造成的危害。

在进行防雷接地工程时，需要遵循一定的工艺流程，以确保施工质量和安全性。

本文将详细介绍防雷接地工程的工艺流程。

二、工艺流程1. 工程准备在进行防雷接地工程前，需要进行一系列的准备工作，包括：•了解施工场地地质情况、地下管线布局情况等；•根据建筑物的规模、形状和用途等因素，制定防雷接地方案；•选定施工队伍和工具设备。

2. 按照设计方案布置接地网根据防雷接地方案，按照规划要求和设计图纸进行接地网的布置，包括接地带、接地体和接地网极点等。

3. 进行土建施工土建施工主要是为了在接地带内进行土质改良、夯实和回填等工作，以确保接地体能够与土壤有良好的接触。

4. 安装接地系统•安装接地体：根据设计方案需求，安装铜杆、铜板、铜网和锌镀铁等接地体。

•安装接地网极点：将接地体与接地网相连，形成接地回路。

•安装接地支架：将接地带高出地面的部分固定在支架上。

5. 进行检查和测试在完成接地系统的安装后，需要对其进行检查和测试。

主要目的是检查接地系统是否完整、接地导通是否有故障等。

同时，需要进行耐压试验和接地电阻测试。

6. 编制防雷接地施工与验收经过检查和测试后，对接地系统进行整体验收，对验收合格的防雷接地工程，编制防雷接地施工。

三、防雷接地工程的工艺流程主要包括工程准备、按照设计方案布置接地网、进行土建施工、安装接地系统、进行检查和测试，以及编制防雷接地施工与验收。

其中每个环节都需要严格按照标准规范进行操作，确保施工质量和安全性。

防雷接地井施工工艺流程
防雷接地井施工工艺流程如下：
1. 确定施工位置：根据建筑物结构和雷电防护需求确定防雷接地井的位置和数量。

2. 勘测施工场地：在施工位置进行场地勘测，确定地下管线、电缆等情况，避免施工中损坏其他设施。

3. 地面准备工作：清理施工区域，将无关设备和杂物移走，标示出施工范围。

4. 施工井坑开挖：根据设计要求，开挖接地井的井坑，井深一般为2-3米左右。

同时，根据设计要求，在井坑底部挖掘一定深度的土穴，用作放置接地装置。

5. 井底处理：井坑底部土穴的处理，通常是在土穴底部垫一层细碎石子，然后浇筑混凝土，形成坚固的基础。

6. 井坑支护：根据井坑的深度和土质情况，进行井壁支护，防止井壁塌方。

7. 安装接地装置：根据设计要求，在接地井中安装铜排、接地极或接地网等接地装置。

8. 焊接接地装置：根据设计要求，将接地装置与接地井底部的细碎石子焊接连接。

9. 安装接地引下线：根据设计要求，将接地装置与建筑物的金属结构物或地下水源进行连接，形成完整的接地系统。

10. 固定接地装置：固定接地装置的位置，确保其在使用过程中不会松动或移位。

11. 井顶处理：根据设计要求，在接地井顶部加盖防护罩或井盖，以防止外部物体进入井内。

12. 施工记录：记录施工过程的各项数据，如井深、接地装置材质等，用于后续的验收和维护工作。

13. 施工验收：施工完成后，进行验收，检查接地装置的质量和连接是否符合要求。

以上是防雷接地井施工的一般工艺流程，具体流程还需根据实际情况和设计要求进行调整。

防雷接地施工工艺1、施工工序避雷引下线施工:→基础接地施工→均压环施工→等电位联结安装→屋面避雷带安装2、操作要点1）避雷引下线施工根据设计要求，利用指定结构柱（墙）内两根直径大于12 的主钢筋作为防雷引下线，引下线通长焊接，上端与屋面避雷带焊牢；引下端与基础地板内钢筋焊牢。

靠外墙的引下线均在室外地平以下100CM处焊出一根40*4 镀锌扁钢，扁钢与接地装置焊牢；在建筑四角引下线处距地面50CM 高预留测试点。

避雷引下点按照设计要求的位置，接地引下柱筋的选择主要是从施工方便和满足设计要求的目的出发，一般选择柱接地线钢筋为大于φ12mm 的结构主筋2 根，并对它们作出明显的标记便于施工及进行检查。

纵、横钢筋的跨接选择φ12mm 钢筋，跨接线焊接长度不小于最大焊接钢筋直径的10 倍，双面施焊。

为了保证在施工中不出现差错并便于进行检查，在每根接地干线和引下线钢筋上作好明显标志。

2）基础接地施工利用主体基础底板做接地极主要是将X轴线梁钢筋焊接成闭合的电气通路作为一个有效的接地体。

焊接时，需用Φ16mm 圆钢跨接焊，焊接长度为主筋直径的6 倍，双面施焊。

焊接后药皮清理干净。

3）均压环施工本工程均压环利用结构圈梁钢筋焊成环状，并与避雷引下线焊为一体，以防侧击雷。

在外墙上有金属门、窗、金属管道和其他金属件的地方预留一根Φ12mm 的钢筋,作为今后上述金属物的接地点。

4）等电位联结安装本工程在地下二层变配电室夹层内设一总等电位接地端子箱，内设一根等电位接地母线，与楼内配电系统的保护接地、各种金属管道可靠连接，地下一层消防中心设备工作接地端子箱与总等电位接地母线之间用BV35 连接，穿PC40 管暗敷设。

在竖井内敷设接地干线与总等电位连接，其他弱电设备接地就近与竖井内接地干线相连。

接地母线另一端与室外综合接地极连接，保证接地线路畅通。

四角引下线处距地面50CM 高预留测试点。

5）屋面避雷带安装避雷带做法有两种，一是屋面女儿墙部位沿金属栏杆的避雷带安装，另一种是用20*4 镀锌扁钢在屋面防水层内敷设，屋面各设备基础处从屋面避雷网引来扁钢作为设备接地。

第1篇一、工程概况本项目位于我国XX地区，建筑类型为高层住宅，占地面积约为XXX平方米，总建筑面积约为XXX平方米。

由于地处雷电多发区域，为确保建筑及内部设施的安全，特制定本防雷接地专项施工方案。

二、施工依据1. 《建筑物防雷设计规范》（GB 50057-2010）2. 《建筑物接地设计规范》（GB 50065-2011）3. 《建筑电气工程施工质量验收规范》（GB 50303-2015）4. 《建筑防雷装置检测规范》（GB/T 32937-2016）5. 相关国家及地方政策法规三、施工内容1. 防雷装置的安装与施工2. 接地装置的安装与施工3. 防雷检测与验收四、施工准备1. 组织机构- 成立防雷接地施工领导小组，负责施工过程中的组织协调、监督指导等工作。

- 设立施工班组和专业技术人员，明确各自职责。

2. 施工材料- 防雷装置材料：避雷针、避雷带、避雷网、避雷器等。

- 接地装置材料：接地棒、接地线、接地模块等。

- 工具及设备：电焊机、切割机、卷扬机、水准仪、经纬仪等。

3. 施工方案- 根据建筑物的具体情况，制定详细的施工方案，明确施工步骤、质量要求、安全措施等。

五、施工工艺1. 防雷装置施工（1）避雷针安装- 避雷针应选择合格的产品，安装位置应满足规范要求。

- 避雷针与建筑物主体结构的连接应牢固，焊接质量应符合规范要求。

- 避雷针接地引下线应与接地装置连接。

（2）避雷带、避雷网安装- 避雷带、避雷网应采用镀锌钢带或镀锌钢网，安装位置应符合规范要求。

- 避雷带、避雷网应与建筑物主体结构的连接牢固，焊接质量应符合规范要求。

- 避雷带、避雷网应与接地装置连接。

（3）避雷器安装- 避雷器应选择合格的产品，安装位置应符合规范要求。

- 避雷器应与建筑物主体结构的连接牢固，焊接质量应符合规范要求。

- 避雷器应与接地装置连接。

2. 接地装置施工（1）接地棒安装- 接地棒应选择合格的产品，埋设深度应符合规范要求。

防雷接地工程施工方案三篇篇一：防雷接地工程施工方案第一章工程概述1.1、工程概况依据电气防雷施工图纸和国家现行规范及标准。

1.3、执行的验收标准1、GB50303-20XX建筑电气工程施工质量验收规范2、D501-1～4 建筑物防雷设施安装3、GB/T 21431－20XX建筑物防雷装置检测技术规范1.4、施工质量目标公司的质量目标：单位工程质量合格率达100%。

1.5、工程施工周期防雷接地工程的施工进度必须与土建施工进度密切配合。

第二章施工组织方案2.1 施工组织机构2.1.1项目管理机构我公司为了更好的完成该项目的建设，特设防雷接地系统工程项目经理部，负责防雷接地系统施工、进度和验收工作。

其组织人员为：项目经理、项目技术负责人、项目工程师、项目部安全员、质检员、预算员、材料员；专业施工队下设带班工长。

2.1.2项目岗位职责项目经理负责本工程防雷接地系统的施工管理工作，协调施工进度及与其他专业施工队之间的配合。

技术总负责人负责本工程防雷接地系统的施工技术工作，保障施工质量，对设计图纸做认真阅读并指导施工工作，对设计图纸中不详细的地方与设计人员会晤解决，提出设计中的遗漏并作出工程洽商。

根据设计施工准备图，预算出需要的用料和相关工具，做好开工准备。

对工地的技术工作进行管理，协调图纸设计与现场施工的关系，以及协调现场各专业施工配合关系，全面抓紧安装质量、进度。

负责组织施工人员学习贯彻执行各项安全规范、技术政策、技术规范、技术规程、技术标准和各项管理制度。

施工进度协调人根据本次防雷接地项目施工，我公司专门设立施工进度协调人，针对各个施工队伍出现施工进度相互影响或施工冲突情况进行全方位的协调，保障各施工队顺利施工并不影响其他施工的施工进度。

工程负责人负责各专业工程技术，深入现场指导施工，督促专业施工队遵守技术规范、技术规程和按图施工，发现问题及时解决。

施工班长施工班长由工程负责人任命，负责带领本专业施工人员进行施工作业，保证到场的施工人员有序地施工，并现场监督施工质量，施工中的技术问题直接与工程负责人协商，施工班长必须按时并保证质量地完成所交代的任务。

防雷接地施工工艺和方法本工程接地有基础接地极安装、人工接地极安装、等电位联结、避雷装置安装。

电气作业人员要认真熟悉图纸，按图纸要求施工。

1基础接地极安装主筋焊接时，双面施焊，焊接长度为主筋直径的6倍，不得有夹渣咬肉现象。

基础主筋通长连接。

四根防雷引下线主筋与基础主筋分别连接，在建筑物基础垫层内沿建筑物一周敷设一道40*4mm热度锌扁铁且与四根防雷引下线主筋焊接，在圆钢与扁钢连接时，搭接长度为圆钢直径的6倍，双面施焊。

扁钢与扁钢连接时，搭接长度为扁钢宽度的2倍，至少三面施焊。

焊接后必须去掉药皮，埋于土层内的扁钢，焊接处刷两道沥青。

做防雷引下线主筋用红漆做好标记。

引出屋面用φ10mm热镀锌圆钢焊接避雷带。

φ10mm热镀锌圆钢与防雷引下线主筋连接在一起。

在距地0.5m按图做测试点盒200*200*100mm，采用40*4mm扁钢引入，标高必须准确。

配电间用40*4mm热镀锌扁钢引入配电柜，做重复接地。

所有外窗必须留有焊接钢板与外墙钢筋焊接，并与防雷引下线连接形成防侧击避雷带。

2等电位联结总等电位连接箱设在配电间，用40*4mm热度锌扁钢与配电柜连接，总等电位箱的接地点为2点，用40*4mm扁钢连接，用40*4mm热度锌扁钢引至电梯井、水管进出处、LEB箱，在靠近水管的下方设86盒，热度锌扁钢引到86盒，与管连接时用抱箍卡子，连接导线用4mm2的软铜线。

用40*4热度锌扁钢把电管与接地扁钢相连。

弱电间设LEB箱，LEB箱分别与弱电箱盒连接，用25*4热镀锌扁钢。

卫生间设LEB箱，接地线从就近防雷引下线引，LEB箱暗装，距地0.3m。

25*4mm 热镀锌扁钢直接引入LEB箱。

无等电位连接扁钢的暗装箱设接地连接扁钢，与线管焊接。

明装箱的暗盒与管接在一起，盒内设接地螺栓，予留等电位连接。

竖井内接地干线选用25*3带护套铜带，与等电位箱连接选用同等截面铜带与干线螺栓固定。

3人工接地极安装人工环型接地极采用一道40*4mm热镀锌扁钢侧放，沿外圈基础焊接成环形，作为防雷接地体，敷设在基础垫层内。
