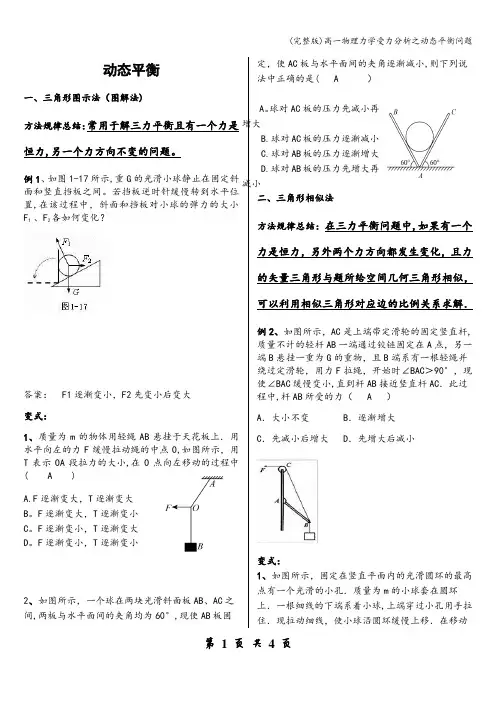

物体的受力(动态平衡)分析典型例题

动态平衡一、三角形图示法（图解法)方法规律总结：常用于解三力平衡且有一个力是恒力,另一个力方向不变的问题。

例1、如图1-17所示,重G的光滑小球静止在固定斜面和竖直挡板之间。

若挡板逆时针缓慢转到水平位置,在该过程中，斜面和挡板对小球的弹力的大小F1 、F2各如何变化？答案：F1逐渐变小，F2先变小后变大变式：1、质量为m的物体用轻绳AB悬挂于天花板上．用水平向左的力F缓慢拉动绳的中点O,如图所示，用T表示OA段拉力的大小,在O点向左移动的过程中( A )A.F逐渐变大，T逐渐变大B。

F逐渐变大，T逐渐变小C。

F逐渐变小，T逐渐变大D。

F逐渐变小，T逐渐变小2、如图所示，一个球在两块光滑斜面板AB、AC之间,两板与水平面间的夹角均为60°,现使AB板固定，使AC板与水平面间的夹角逐渐减小,则下列说法中正确的是( A ）A。

球对AC板的压力先减小再增大B.球对AC板的压力逐渐减小C.球对AB板的压力逐渐增大D.球对AB板的压力先增大再减小二、三角形相似法方法规律总结：在三力平衡问题中,如果有一个力是恒力，另外两个力方向都发生变化，且力的矢量三角形与题所给空间几何三角形相似，可以利用相似三角形对应边的比例关系求解．例2、如图所示，AC是上端带定滑轮的固定竖直杆,质量不计的轻杆AB一端通过铰链固定在A点，另一端B悬挂一重为G的重物，且B端系有一根轻绳并绕过定滑轮，用力F拉绳，开始时∠BAC＞90°，现使∠BAC缓慢变小,直到杆AB接近竖直杆AC．此过程中,杆AB所受的力（ A ）A．大小不变 B．逐渐增大C．先减小后增大 D．先增大后减小变式：1、如图所示，固定在竖直平面内的光滑圆环的最高点有一个光滑的小孔．质量为m的小球套在圆环上．一根细线的下端系着小球,上端穿过小孔用手拉住．现拉动细线，使小球沿圆环缓慢上移．在移动过程中手对线的拉力F和轨道对小球的弹力N的大小变化情况是( C ）A。

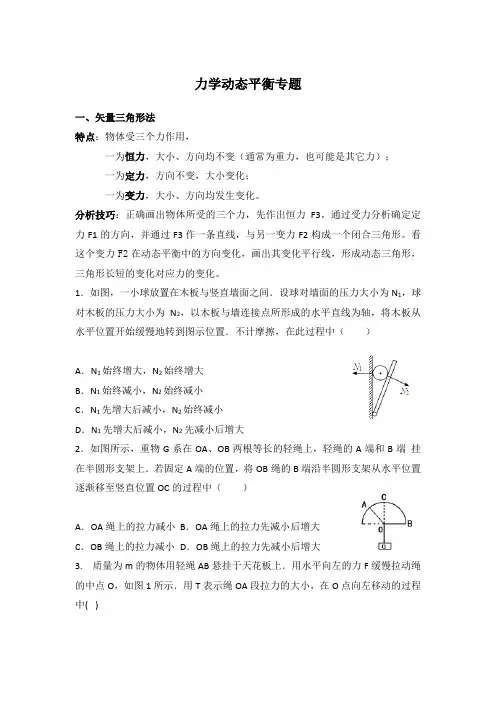

力学动态平衡专题一、矢量三角形法特点：物体受三个力作用，一为恒力，大小、方向均不变（通常为重力，也可能是其它力）；一为定力，方向不变，大小变化；一为变力，大小、方向均发生变化。

分析技巧：正确画出物体所受的三个力，先作出恒力F3，通过受力分析确定定力F1的方向，并通过F3作一条直线，与另一变力F2构成一个闭合三角形。

看这个变力F2在动态平衡中的方向变化，画出其变化平行线，形成动态三角形，三角形长短的变化对应力的变化。

1．如图，一小球放置在木板与竖直墙面之间．设球对墙面的压力大小为N1，球对木板的压力大小为N2，以木板与墙连接点所形成的水平直线为轴，将木板从水平位置开始缓慢地转到图示位置．不计摩擦，在此过程中（）A．N1始终增大，N2始终增大B．N1始终减小，N2始终减小C．N1先增大后减小，N2始终减小D．N1先增大后减小，N2先减小后增大2．如图所示，重物G系在OA、OB两根等长的轻绳上，轻绳的A端和B端挂在半圆形支架上．若固定A端的位置，将OB绳的B端沿半圆形支架从水平位置逐渐移至竖直位置OC的过程中（）A．OA绳上的拉力减小B．OA绳上的拉力先减小后增大C．OB绳上的拉力减小D．OB绳上的拉力先减小后增大3．质量为m的物体用轻绳AB悬挂于天花板上．用水平向左的力F缓慢拉动绳的中点O，如图所示．用T表示绳OA段拉力的大小，在O点向左移动的过程中（）A．F逐渐变大，T逐渐变小B．F逐渐变小，T逐渐变小C．F逐渐变大，T逐渐变大D．F不变，T逐渐变小4．如图所示，小球用细绳系住，绳的另一端固定于O点。

现用水平力F缓慢推动斜面体，小球在斜面上无摩擦地滑动，细绳始终处于直线状态，当小球升到接近斜面顶端时细绳接近水平，此过程中斜面对小球的支持力F N以及绳对小球的拉力F T的变化情况是（）A．F N不断增大，F T不断减小B．F N保持不变，F T先增大后减小C．F N不断增大，F T先减小后增大D．当细绳与斜面平行时，F T最小二、相似三角形法特点：物体所受的三个力中，一为恒力，大小、方向不变（一般是重力），其它两个力的方向均发生变化。

βα图1θ图1-4F高中物理专题：受力分析与动态平衡问题例1．如图1所示，一个半球形的碗放在桌面上，碗口水平，O点为其球心,碗的内表面及碗口是光滑的。

一根细线跨在碗口上，线的两端分别系有质量为m1和m2的小球，当它们处于平衡状态时，质量为m1的小球与O点的连线与水平线的夹角为α＝60°。

则小球的质量比m2/m1为A． B．C． D．2. 如图所示，物体A靠在竖直墙面上，在力F作用下，A、B保持静止。

物体B的受力个数为（ )A．2 B．3C．4 D．5例2。

如图1所示,一个重力G的匀质球放在光滑斜面上,斜面倾角为α，在斜面上有一光滑的不计厚度的木板挡住球,使之处于静止状态。

今使板与斜面的夹角β缓慢增大，问：在此过程中，挡板和斜面对球的压力大小如何变化？思考1:所示，小球被轻质细绳系着，斜吊着放在光滑斜面上，小球质量为m，斜面倾角为θ,向左缓慢推动斜面，直到细线与斜面平行，在这个过程中，绳上张力、斜面对小球的支持力的变化情况?（答案:绳上张力减小，斜面对小球的支持力增大）思考2：如图所示,细绳一端与光滑小球连接，另一端系在竖直墙壁上的A点，当缩短细绳小球缓慢上移的过程中，细绳对小球的拉力、墙壁对小球的弹力如何变化？例2．如图所示,质量为m的小球用细线悬于天花板上。

在小球上作用水平拉力F，使细线与竖直方向保持θ角，小球保持静止状态.现让力F缓慢由水平方向变为竖直方向。

这一过程中,小球处于静止状态,细线与竖直方向夹角不变。

则力F的大小、细线对小球的拉力大小如何变化?例3．轻绳一端系在质量为m的物体A上，另一端系在一个套在粗糙竖直杆MN的圆环上.现用水平力F拉住绳子上一点O，使物体A从图中实线位置缓慢下降到虚线位置，但圆环仍保持在原来位置不动。

则在这一过程中，环对杆的摩擦力F1和环对杆的压力F2的变化情况是A．F1保持不变，F2逐渐增大B．F1逐渐增大，F2保持不变C．F1逐渐减小，F2保持不变D．F1保持不变,F2逐渐减小思考：如图3-4所示,在做“验证力的平行四边形定则”的实验时,用M、N两个测力计通过细线拉橡皮条的结点，使其到达O点，此时α+β= 90°．然后保持M的读数不变，而使α角减小，为保持结点位置不变,可采用的办法是（）.(A)减小N的读数同时减小β角(B）减小N的读数同时增大β角（C)增大N的读数同时增大β角(D)增大N的读数同时减小β角例4．如图4所示，在水平天花板与竖直墙壁间，通过不计质量的柔软绳子和光滑的轻小滑轮悬挂重物G=40N，绳长L=2。

力学动态平衡专题一、矢量三角形法特点：物体受三个力作用，一为恒力，大小、方向均不变（通常为重力，也可能是其它力）；一为定力，方向不变，大小变化；一为变力，大小、方向均发生变化。

分析技巧：正确画出物体所受的三个力，先作出恒力F3，通过受力分析确定定力F1的方向，并通过F3作一条直线，与另一变力F2构成一个闭合三角形。

看这个变力F2在动态平衡中的方向变化，画出其变化平行线，形成动态三角形，三角形长短的变化对应力的变化。

1．如图，一小球放置在木板与竖直墙面之间．设球对墙面的压力大小为N1，球对木板的压力大小为N2，以木板与墙连接点所形成的水平直线为轴，将木板从水平位置开始缓慢地转到图示位置．不计摩擦，在此过程中（）A．N1始终增大，N2始终增大B．N1始终减小，N2始终减小C．N1先增大后减小，N2始终减小D．N1先增大后减小，N2先减小后增大2．如图所示，重物G系在OA、OB两根等长的轻绳上，轻绳的A端和B端挂在半圆形支架上．若固定A端的位置，将OB绳的B端沿半圆形支架从水平位置逐渐移至竖直位置OC的过程中（）A．OA绳上的拉力减小B．OA绳上的拉力先减小后增大C．OB绳上的拉力减小D．OB绳上的拉力先减小后增大3. 质量为m的物体用轻绳AB悬挂于天花板上．用水平向左的力F缓慢拉动绳的中点O，如图1所示．用T表示绳OA段拉力的大小，在O点向左移动的过程中()A.F逐渐变大，T逐渐变大B. F逐渐变大，T逐渐变小B.F逐渐变小，T逐渐变大 D. F逐渐变小，T逐渐变小4.如图所示，小球用细绳系住，绳的另一端固定于O点。

现用水平力F缓慢推动斜面体，小球在斜面上无摩擦地滑动，细绳始终处于直线状态，当小球升到接近斜面顶端时细绳接近水平，此过程中斜面对小球的支持力FN以及绳对小球的拉力FT的变化情况是（）A、FN保持不变，FT不断增大B、FN不断增大，FT不断减小C、FN保持不变，FT先增大后减小D、FN不断增大，FT先减小后增大二、相似三角形法特点：物体所受的三个力中，一为恒力，大小、方向不变（一般是重力），其它两个力的方向均发生变化。

受力分析中的动态平衡问题方法一：三角形图解法特点：三角形图象法则适用于物体所受的三个力中，有一力的大小、方向均不变（通常为重力，也可能是其它力），另一个力的方向不变，大小变化，第三个力则大小、方向均发生变化的问题。

【例1】如图所示，三段绳子悬挂一物体，开始时OA 、OB 绳与竖直方向夹角＝，现使O 点保持不动，把OB 绳子的悬点移到竖直墙与O 点在同一水平面的C 点，在移动过程中，则关于OA 、OB 绳拉力的变化情况，正确的是（ ）A ．OA 绳上的拉力一直在增大B ．OA 绳上的拉力先增大后减小C ．OB 绳上拉力先减小后增大，最终比开始时拉力大D ．OB 绳上拉力先减小后增大，最终和开始时相等【练习】如图所示，一定质量的物体通过轻绳悬挂，结点为O 。

人沿水平方向拉着OB 绳，物体和人均处于静止状态。

若人的拉力方向不变，缓慢向左移动一小段距离，下列说法正确的是( )A ．OA 绳中的拉力先减小后增大B ．OB 绳中的拉力不变C ．人对地面的压力逐渐减小D ．地面对人的摩擦力逐渐增大方法二：相似三角形法。

特点：相似三角形法适用于物体所受的三个力中，一个力大小、方向不变，其它二个力的方向均发生变化，且三个力中没有二力保持垂直关系，但可以找到力构成的矢量三角形相似的几何三角形的问题【例】一轻杆BO ，其O 端用光滑铰链固定在竖直轻杆AO 上，B 端挂一重物，且系一细绳，细绳跨过杆顶A 处的光滑小滑轮，用力F 拉住，如图所示。

现将细绳缓慢往左拉，使杆BO 与杆A O 间的夹角θ逐渐减少，则在此过程中，拉力F 及杆BO 所受压力F N 的大小变化情况是( )A ．F N 先减小，后增大B ．F N 始终不变C ．F 先减小，后增大D ．F 始终不变【练习】如图所示，光滑的半球形物体固定在水平地面上，球心正上方有一光滑的小滑轮，轻绳的一端系一小球，靠放在半球上的A 点，另一端绕过定滑轮，后用力拉住，使小球静止．现缓慢地拉绳，在使小球沿球面由A 到半球的顶点B 的过程中，半球对小球的支持力N 和绳对小球的拉力T 的大小变化情况是( )A ．N 变大，T 变小B ．N 变小，T 变大C ．N 变小，T 先变小后变大D ．N 不变，T 变小方法三：解析法特点：解析法适用的类型为一根绳挂着光滑滑轮，三个力中其中两个力是绳的拉力，由于是同一根绳的拉力，两个拉力相等，另一个力大小、30方向不变的问题。

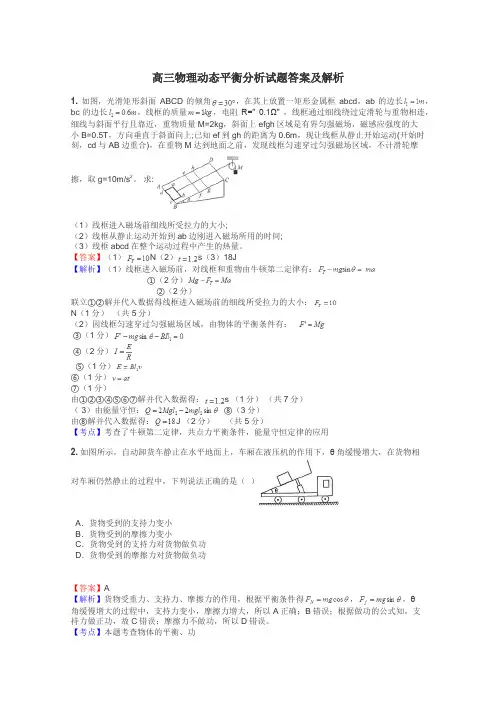

高三物理动态平衡分析试题答案及解析1.如图，光滑矩形斜面ABCD的倾角，在其上放置一矩形金属框abcd，ab的边长，bc的边长，线框的质量，电阻R=" 0.1Ω" ，线框通过细线绕过定滑轮与重物相连，细线与斜面平行且靠近，重物质量M=2kg，斜面上efgh区域是有界匀强磁场，磁感应强度的大小B=0.5T，方向垂直于斜面向上;已知ef到gh的距离为0.6m，现让线框从静止开始运动(开始时刻，cd与AB边重合)，在重物M达到地面之前，发现线框匀速穿过匀强磁场区域，不计滑轮摩擦，取g=10m/s2。

求:（1）线框进入磁场前细线所受拉力的大小;（2）线框从静止运动开始到ab边刚进入磁场所用的时间;（3）线框abcd在整个运动过程中产生的热量。

【答案】（1）N（2）s（3）18J【解析】（1）线框进入磁场前，对线框和重物由牛顿第二定律有：①（2分）②（2分）联立①②解并代入数据得线框进入磁场前的细线所受拉力的大小：N（1分）（共5分）（2）因线框匀速穿过匀强磁场区域，由物体的平衡条件有：③（1分）④（2分）⑤（1分）⑥（1分）⑦（1分）由①②③④⑤⑥⑦解并代入数据得：s （1分）（共7分）（ 3）由能量守恒：⑧（3分）由⑧解并代入数据得：J （2分）（共5分）【考点】考查了牛顿第二定律，共点力平衡条件，能量守恒定律的应用2.如图所示，自动卸货车静止在水平地面上，车厢在液压机的作用下，θ角缓慢增大，在货物相对车厢仍然静止的过程中，下列说法正确的是（）A．货物受到的支持力变小B．货物受到的摩擦力变小C．货物受到的支持力对货物做负功D．货物受到的摩擦力对货物做负功【答案】A【解析】货物受重力、支持力、摩擦力的作用，根据平衡条件得，，θ角缓慢增大的过程中，支持力变小，摩擦力增大，所以A正确；B错误；根据做功的公式知，支持力做正功，故C错误；摩擦力不做功，所以D错误。

【考点】本题考查物体的平衡、功3.如图所示，两个完全相同的光滑球的质量均为m，放在竖直挡板和倾角为α的固定斜面间。

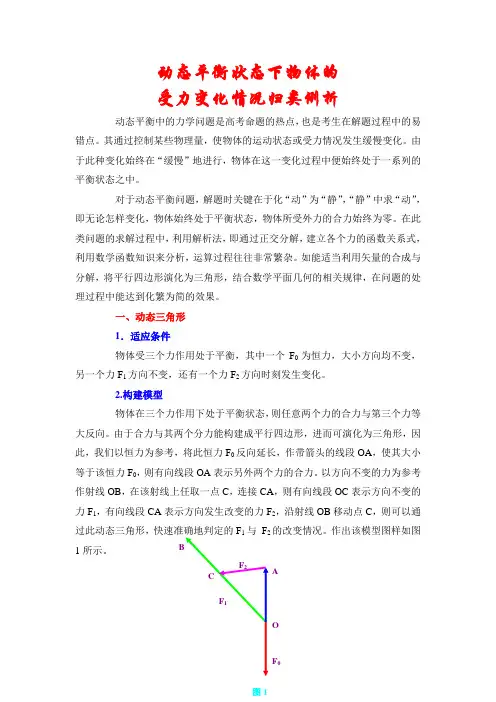

动态平衡状态下物体的受力变化情况归类例析动态平衡中的力学问题是高考命题的热点，也是考生在解题过程中的易错点。

其通过控制某些物理量，使物体的运动状态或受力情况发生缓慢变化。

由于此种变化始终在“缓慢”地进行，物体在这一变化过程中便始终处于一系列的平衡状态之中。

对于动态平衡问题，解题时关键在于化“动”为“静”，“静”中求“动”，即无论怎样变化，物体始终处于平衡状态，物体所受外力的合力始终为零。

在此类问题的求解过程中，利用解析法，即通过正交分解，建立各个力的函数关系式，利用数学函数知识来分析，运算过程往往非常繁杂。

如能适当利用矢量的合成与分解，将平行四边形演化为三角形，结合数学平面几何的相关规律，在问题的处理过程中能达到化繁为简的效果。

一、动态三角形1．适应条件物体受三个力作用处于平衡，其中一个F0为恒力，大小方向均不变，另一个力F1方向不变，还有一个力F2方向时刻发生变化。

2.构建模型物体在三个力作用下处于平衡状态，则任意两个力的合力与第三个力等大反向。

由于合力与其两个分力能构建成平行四边形，进而可演化为三角形，因此，我们以恒力为参考，将此恒力F0反向延长，作带箭头的线段OA，使其大小等于该恒力F0，则有向线段OA表示另外两个力的合力。

以方向不变的力为参考作射线OB，在该射线上任取一点C，连接CA，则有向线段OC表示方向不变的力F1，有向线段CA表示方向发生改变的力F2，沿射线OB移动点C，则可以通过此动态三角形，作出该模型图样如图1所示。

【例题1】如图2所示，半圆柱体P固定在水平地面上，其右端有一紧贴地面且竖直放置的挡板MN．在半圆柱体P和MN之间放有一个光滑均匀的小圆柱体Q，整个装置处于平衡状态。

现使MN保持竖直并且缓慢地沿地面向右平移，在Q滑落到地面之前的此过程中，试分析P对Q和MN对Q的弹力变化情况。

【解析】对小圆柱体Q进行受力分析，如图3所示。

可知，重力mg 恒定不变，MN对圆柱体Q的弹力N1方向不变，始终垂直于MN水平向左，满足动态三角形解法的条件。

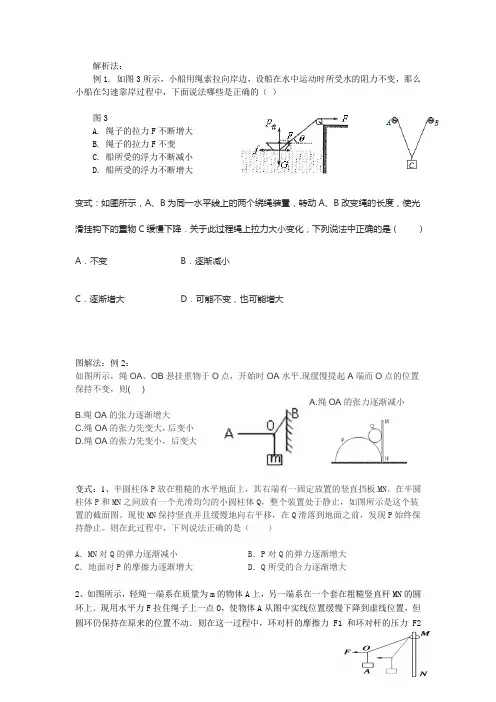

解析法：例1. 如图3所示，小船用绳索拉向岸边，设船在水中运动时所受水的阻力不变，那么小船在匀速靠岸过程中，下面说法哪些是正确的（）图3A. 绳子的拉力F不断增大B. 绳子的拉力F不变C. 船所受的浮力不断减小D. 船所受的浮力不断增大变式：如图所示，A、B为同一水平线上的两个绕绳装置，转动A、B改变绳的长度，使光滑挂钩下的重物C缓慢下降．关于此过程绳上拉力大小变化，下列说法中正确的是（）A．不变B．逐渐减小C．逐渐增大D．可能不变，也可能增大图解法：例2：如图所示，绳OA、OB悬挂重物于O点，开始时OA水平.现缓慢提起A端而O点的位置保持不变，则( )A.绳OA的张力逐渐减小B.绳OA的张力逐渐增大C.绳OA的张力先变大，后变小D.绳OA的张力先变小，后变大变式：1、半圆柱体P放在粗糙的水平地面上，其右端有一固定放置的竖直挡板MN。

在半圆柱体P和MN之间放有一个光滑均匀的小圆柱体Q，整个装置处于静止，如图所示是这个装置的截面图。

现使MN保持竖直并且缓慢地向右平移，在Q滑落到地面之前，发现P始终保持静止。

则在此过程中，下列说法正确的是（）A．MN对Q的弹力逐渐减小B．P对Q的弹力逐渐增大C．地面对P的摩擦力逐渐增大D．Q所受的合力逐渐增大2、如图所示，轻绳一端系在质量为m的物体A上，另一端系在一个套在粗糙竖直杆MN的圆环上．现用水平力F拉住绳子上一点O，使物体A从图中实线位置缓慢下降到虚线位置，但圆环仍保持在原来的位置不动．则在这一过程中，环对杆的摩擦力F1和环对杆的压力F2的变化情况是( )A．F1保持不变，F2逐渐增大 B．F1逐渐增大，F2保持不变C．F1逐渐减小，F2保持不变 D．F1保持不变，F2逐渐减小3、两物体A、B，如图16连接且处于静止状态，已知M A＝2M B，A物体和地面的动摩擦因数为μ．现在给B上加一个水平力F，使物体B缓慢移动，物体A始终静止，则此过程中有( )A．物体A对地面的压力逐渐变小B．物体A受到的摩擦力不变C．绳的拉力逐渐变大D．地面对A的作用力不变相似三角形：如图5所示，固定在水平面上的光滑半球，球心O的正上方固定一小定滑轮，细线一端拴一小球A，另一端绕过定滑轮.今将小球从图示位置缓慢拉到B点，在小球到达B点前的过程中，小球与半球间的弹力F N及细线的拉力F的大小变化是（）图5A.F N变大，F变大B.F N变小，F变大C.F N不变，F变小D.F N变大，F变小变式：如图4甲所示是一个简易起吊设施的示意图，AC是撑杆，质量不计，C端与竖直墙用铰链连接，一滑轮固定在A点正上方，现施一拉力F缓慢将重物P上拉，在OP杆达到竖直前（）A.铰链中拉力F r越来越大B.铰链中拉力F r越来越小C.AC杆中的支撑力F N越来越大D.AC杆中的支撑力F N越来越小。

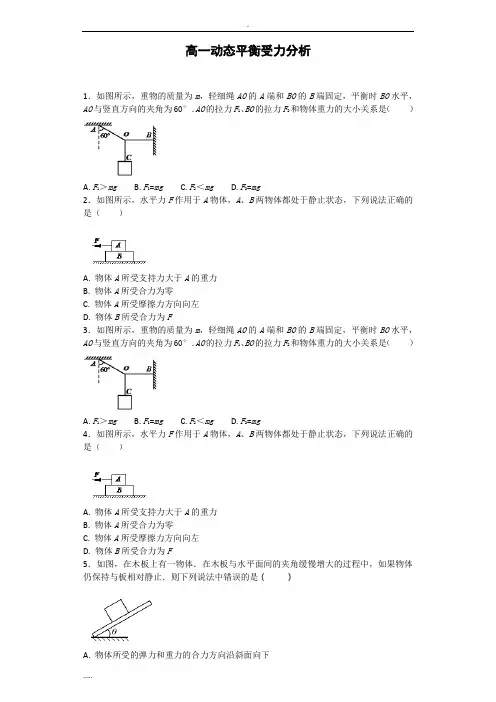

高一动态平衡受力分析1．如图所示，重物的质量为m，轻细绳AO的A端和BO的B端固定，平衡时BO水平，AO与竖直方向的夹角为60°．AO的拉力F1、BO的拉力F2和物体重力的大小关系是（）A. F1＞mgB. F1=mgC. F2＜mgD. F2=mg2．如图所示，水平力F作用于A物体，A、B两物体都处于静止状态，下列说法正确的是（）A. 物体A所受支持力大于A的重力B. 物体A所受合力为零C. 物体A所受摩擦力方向向左D. 物体B所受合力为F3．如图所示，重物的质量为m，轻细绳AO的A端和BO的B端固定，平衡时BO水平，AO与竖直方向的夹角为60°．AO的拉力F1、BO的拉力F2和物体重力的大小关系是（）A. F1＞mgB. F1=mgC. F2＜mgD. F2=mg4．如图所示，水平力F作用于A物体，A、B两物体都处于静止状态，下列说法正确的是（）A. 物体A所受支持力大于A的重力B. 物体A所受合力为零C. 物体A所受摩擦力方向向左D. 物体B所受合力为F5．如图，在木板上有一物体．在木板与水平面间的夹角缓慢增大的过程中，如果物体仍保持与板相对静止．则下列说法中错误的是（）A. 物体所受的弹力和重力的合力方向沿斜面向下B. 物体所受的合外力不变C. 斜面对物体的弹力大小增加D. 斜面对物体的摩擦力大小增加6．如图所示，楔形物块a固定在水平地面上，在其斜面上静止着小物块b.现用大小一定的力F分别沿不同方向作用在小物块b上，小物块b仍保持静止，如下图所示．则a、b 之间的静摩擦力一定增大的是( )．A. B.C. D.7．如图所示，木板C放在水平地面上，木板B放在C的上面，木板A放在B的上面，A的右端通过轻质弹簧测力计固定在竖直的墙壁上，A、B、C质量相等，且各接触面间动摩擦因数相同，用大小为F的力向左拉动C，使它以速度v匀速运动，三者稳定后弹簧测力计的示数为T。

则下列说法正确的是( )A. B对A的摩擦力大小为T，方向向右B. A和B保持静止，C匀速运动C. A保持静止，B和C一起匀速运动D. C受到地面的摩擦力大小为F+T8．如图所示，轻弹簧的一端与物块P相连，另一端固定在木板上。

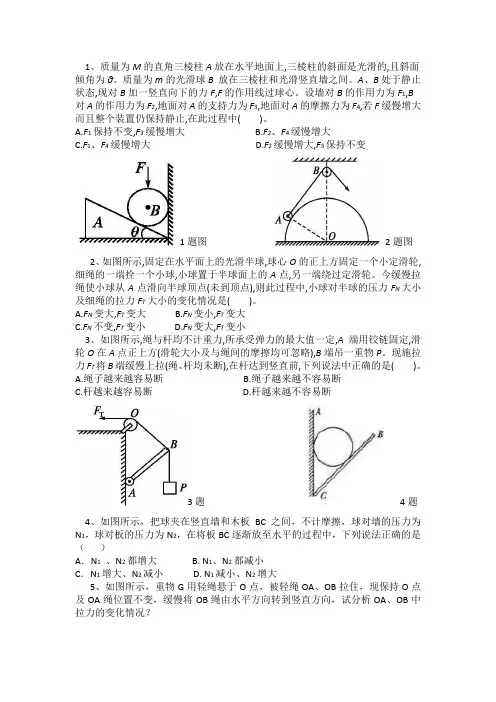

1、质量为M的直角三棱柱A放在水平地面上,三棱柱的斜面是光滑的,且斜面倾角为θ。

质量为m的光滑球B放在三棱柱和光滑竖直墙之间。

A、B处于静止状态,现对B加一竖直向下的力F,F的作用线过球心。

设墙对B的作用力为F1,B对A的作用力为F2,地面对A的支持力为F3,地面对A的摩擦力为F4,若F缓慢增大而且整个装置仍保持静止,在此过程中( )。

A.F1保持不变,F3缓慢增大B.F2、F4缓慢增大C.F1、F4缓慢增大D.F2缓慢增大,F3保持不变1题图2题图2、如图所示,固定在水平面上的光滑半球,球心O的正上方固定一个小定滑轮,细绳的一端拴一个小球,小球置于半球面上的A点,另一端绕过定滑轮。

今缓慢拉绳使小球从A点滑向半球顶点(未到顶点),则此过程中,小球对半球的压力F N大小及细绳的拉力F T大小的变化情况是( )。

A.F N变大,F T变大B.F N变小,F T变大C.F N不变,F T变小D.F N变大,F T变小3、如图所示,绳与杆均不计重力,所承受弹力的最大值一定,A端用铰链固定,滑轮O在A点正上方(滑轮大小及与绳间的摩擦均可忽略),B端吊一重物P。

现施拉力F T将B端缓慢上拉(绳、杆均未断),在杆达到竖直前,下列说法中正确的是( )。

A.绳子越来越容易断B.绳子越来越不容易断C.杆越来越容易断D.杆越来越不容易断3题4题4、如图所示，把球夹在竖直墙和木板BC之间，不计摩擦，球对墙的压力为N1，球对板的压力为N2，在将板BC逐渐放至水平的过程中，下列说法正确的是（）A．N1、N2都增大 B. N1、N2都减小C．N1增大、N2减小 D. N1减小、N2增大5、如图所示，重物G用轻绳悬于O点，被轻绳OA、OB拉住，现保持O点及OA绳位置不变，缓慢将OB绳由水平方向转到竖直方向，试分析OA、OB中拉力的变化情况？5题6题6、墙上固定一个小圆环，一小球用线系住穿过圆环靠于墙上，如图所示，当从圆环到小球之间的细线在变长的过程中，线受到的拉力和球对墙的压力是如何变化的？7、有一个直角支架AOB，AO水平放置，表面粗糙，OB竖直向下，表面光滑。

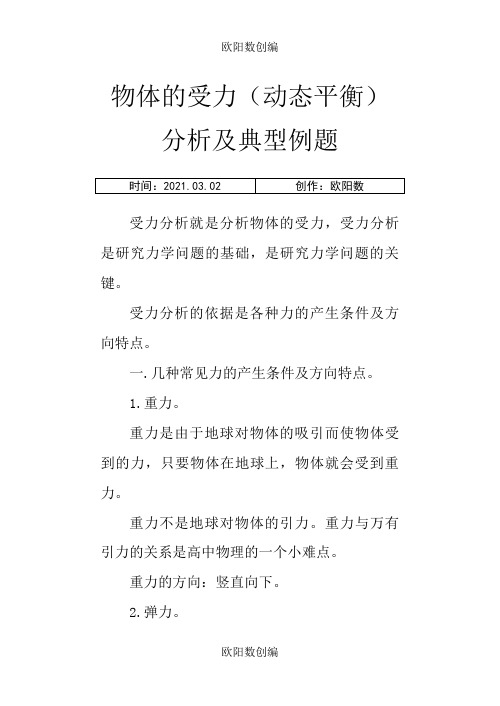

物体的受力（动态平衡）分析及典型例题受力分析就是分析物体的受力，受力分析是研究力学问题的基础，是研究力学问题的关键。

受力分析的依据是各种力的产生条件及方向特点。

一.几种常见力的产生条件及方向特点。

1.重力。

重力是由于地球对物体的吸引而使物体受到的力，只要物体在地球上，物体就会受到重力。

重力不是地球对物体的引力。

重力与万有引力的关系是高中物理的一个小难点。

重力的方向：竖直向下。

2.弹力。

弹力的产生条件是接触且发生弹性形变。

判断弹力有无的方法：假设法和运动状态分析法。

弹力的方向与施力物体形变的方向相反，与施力物体恢复形变的方向相同。

弹力的方向的判断：面面接触垂直于面，点面接触垂直于面，点线接触垂直于线。

【例1】如图1—1所示，判断接触面对球有无弹力，已知球静止，接触面光滑。

图a 中接触面对球 无 弹力；图b 中斜面对小球 有 支持力。

【例2】如图1—2所示，判断接触面MO 、ON 对球有无弹力，已知球静止，接触面光滑。

水平面ON 对球 有 支持力，斜面MO 对球 无 弹力。

【例3】如图1—4所示，画出物体A 所受的弹力。

a 图中物体A 静止在斜面上。

b 图中杆A 静止在光滑的半圆形的碗中。

c 图中A 球光滑，O 为圆心，O ＇为重心。

图1—1a b图1—2 图1—4a b c【例4】如图1—6所示，小车上固定着一根弯成α角的曲杆，杆的另一端固定一个质量为m的球，试分析下列情况下杆对球的弹力的大小和方向：（1）小车静止；（2）小车以加速度a水平向右加速运动；（3）小车以加速度a水平向左加速运动；（4）加速度满足什么条件时，杆对小球的弹力沿着杆的方向。

3.摩擦力。

摩擦力的产生条件为：（1）两物体相互接触，且接触面粗糙；（2）接触面间有挤压；（3）有相对运动或相对运动趋势。

摩擦力的方向为与接触面相切，与相对运动方向或相对运动趋势方向相反。

判断摩擦力有无和方向的方法：假设法、运动状态分析法、牛顿第三定律分析法。

高一物理共点力平衡和动态分析实例题及答案实例题1：共点力平衡题目描述一根长为2m的杆，杆的一端放在地面上，另一端用绳子系在墙上，绳子与杆的夹角为30°。

在杆上有两个力，一个力的作用点在杆的底部，与杆夹角为60°，另一个力的作用点在杆的中部，与杆夹角为90°。

已知杆的质量为3kg，求绳子的拉力和墙对杆的支持力。

解答首先我们根据题目描述，画出杆的示意图如下：根据题目中给出的夹角和力的信息，我们可以列出力的平衡方程：$$\begin{cases}F_{x1} + F_{x2} = 0 \\F_{y1} + F_{y2} + F_{R} - mg = 0\end{cases}$$其中，$F_{x1}$和$F_{y1}$分别表示力1在$x$轴和$y$轴的分量，$F_{x2}$和$F_{y2}$分别表示力2在$x$轴和$y$轴的分量，$F_{R}$表示墙对杆的支持力，$m$表示杆的质量，$g$表示重力加速度。

由于$F_{x1}$和$F_{x2}$都与$x$轴垂直，所以它们的$x$轴分量为0。

根据三角函数的定义，我们可以得到：$$\begin{cases}F_{y1} = F_1 \sin(60°) \\F_{y2} = F_2 \sin(90°)\end{cases}$$其中，$F_1$和$F_2$分别表示力1和力2的大小。

将上述方程带入力的平衡方程中，可以得到：$$\begin{cases}F_1 \sin(60°) + F_2 \sin(90°) + F_R - mg = 0 \\F_{x1} + F_{x2} = 0\end{cases}$$由于$F_{x1} + F_{x2} = 0$，所以$F_{x1} = - F_{x2}$。

根据三角函数的定义，我们可以得到：$$\begin{cases}F_{x1} = F_{1} \cos(60°) \\F_{x2} = F_{2} \cos(90°)\end{cases}$$将上述方程带入$F_{x1} + F_{x2} = 0$，可以得到：$$F_{1} \cos(60°) + F_{2} \cos(90°) = 0$$解上述方程，可以得到$F_{1} = - F_{2} \sqrt{3}$。

受力分析：动态平衡问题所谓动态平衡问题，是指通过控制某些物理量，使物体的状态发生缓慢变化，而在这个过程中物体又始终处于一系列的平衡状态，常用方法：1：公式法。

2：矢量三角形法。

3：相似三角形法。

4：拉密定理。

1．如图所示，一小球在斜面上处于静止状态，不考虑一切摩擦，如果把竖直挡板由竖直位置缓慢绕O 点转至水平位置，则此过程中球对挡板的压力F 1和球对斜面的压力F 2的变化情况是( )．答案 BA ．F 1先增大后减小，F 2一直减小B ．F 1先减小后增大，F 2一直减小C ．F 1和F 2都一直减小D ．F 1和F 2都一直增大2．如图所示，一光滑小球静止放置在光滑半球面的底端，用竖直放置的光滑挡板水平向右缓慢地推动小球，则在小球运动的过程中(该过程小球未脱离球面)，木板对小球的推力F 1、半球面对小球的支持力F 2的变化情况正确的是( )． 答案 BA ．F 1增大，F 2减小B ．F 1增大，F 2增大C ．F 1减小，F 2减小D ．F 1减小，F 2增大3.如图，半圆形金属框竖直放在粗糙的水平地面上，套在其上的光滑小球P 在水平外力F 的作用下处于静止状态，P 与圆心O 的连线与水平面的夹角为θ，现用力F 拉动小球，使其缓慢上移到框架的最高点，在此过程中金属框架始终保持静止，下列说法中正确的是( ) 答案 DA ．框架对小球的支持力先减小后增大B ．水平拉力F 先增大后减小C ．地面对框架的支持力先减小后增大D ．地面对框架的摩擦力一直减小4．甲、乙两人用两绳aO 和bO 通过装在P 楼和Q 楼楼顶的定滑轮，将质量为m 的物块由O 点沿Oa 直线缓慢向上提升，如图．则在物块由O 点沿直线Oa 缓慢上升过程中，以下判断正确的是( ) 答案 DA ．aO 绳和bO 绳中的弹力都逐渐减小B ．aO 绳和bO 绳中的弹力都逐渐增大C ．aO 绳中的弹力先减小后增大，bO 绳中的弹力一直在增大D ．aO 绳中的弹力一直在增大，bO 绳中的弹力先减小后增大5．如图所示，A 是一均匀小球，B 是一14圆弧形滑块，最初A 、B 相切于圆弧形滑块的最低点，一切摩擦均不计，开始B 与A 均处于静止状态，用一水平推力F 将滑块B 向右缓慢推过一段较小的距离，在此过程中 ( ) 答案 BA ．墙壁对球的弹力不变B ．滑块对球的弹力增大C ．地面对滑块的弹力增大D ．推力F 减小6、（单选）如图所示，一物块受一恒力F 作用，现要使该物块沿直线AB 运动，应该再加上另一个力的作用，则加上去的这个力的最小值为( )．答案 BA ．F cos θB ．F sin θC ．F tan θD ．F cot θ7、（多选）如图所示，质量均为m 的小球A 、B 用两根不可伸长的轻绳连接后悬挂于O 点，在外力F 的作用下，小球A 、B 处于静止状态．若要使两小球处于静止状态且悬线OA 与竖直方向的夹角θ保持30°不变，则外力F 的大小( )．答案 BCDA ．可能为33mgB ．可能为52mgC ．可能为2mgD ．可能为mg8、（多选）如图所示，带有光滑竖直杆的三角形斜劈固定在水平地面上，放置于斜劈上的光滑小球与套在竖直杆上的小滑块用轻绳连接，开始时轻绳与斜劈平行．现给小滑块施加一竖直向上的拉力F ，使小滑块沿杆缓慢上升，整个过程中小球始终未脱离斜劈，则有( ) 答案ADA ．轻绳对小球的拉力逐渐增大B ．小球对斜劈的压力先减小后增大C ．竖直杆对小滑块的弹力先增大后减小D ．对小滑块施加的竖直向上的拉力逐渐增大9．重力都为G 的两个小球A 和B 用三段轻绳按如图所示连接后悬挂在O 点上，O 、B 间的绳子长度是A 、B 间的绳子长度的2倍，将一个拉力F 作用到小球B 上，使三段轻绳都伸直且O 、A 间和A 、B 间的两段绳子分别处于竖直和水平方向上，则拉力F 的最小值为( ) 答案 AA.12GB.33G C ．G D.233G 10.如图所示，两个小球a 、b 的质量均为m ，用细线相连并悬挂于O 点．现用一轻质弹簧给小球a 施加一个拉力F ，使整个装置处于静止状态，且Oa 与竖直方向夹角为30°，已知弹簧的劲度系数为k ，重力加速度为g ，则弹簧的最短伸长量为( ) 答案 BA.mg 2kB.mg kC.3mg 3kD.3mg k11．用力F 拉小球b ，使两个小球都处于静止状态，且细线Oa 与竖直方向的夹角保持θ＝30°，如图20所示，重力加速度为g ，则F 达到最小值时Oa 绳上的拉力为( ) 答案 AA.3mg B．mgC.32mg D.12mg12．[注意“活结”和“死结”的区别] (多选)如图所示，顶端附有光滑定滑轮的斜面体静止在粗糙水平地面上，三条细绳结于O点。

高三物理动态平衡分析试题答案及解析1.如图所示，桌面上固定一个光滑竖直挡板，现将一个重球A与截面为三角形垫块B叠放在一起，用水平外力F可以缓缓向左推动B，使球慢慢升高，设各接触面均光滑，则该过程中A．A和B均受三个力作用而平衡B．B对桌面的压力越来越大C．A对B的压力越来越小D．推力F的大小恒定不变【答案】D【解析】先以小球A为研究对象，分析受力情况：重力、墙的弹力和斜面的支持力三个力．B受到重力、A的压力、地面的支持力和推力F四个力，故A错误；当柱状物体向左移动时，斜面B对A的支持力和墙对A的支持力方向均不变，根据平衡条件得知，这两个力大小保持不变．则A对B的压力也保持不变．对整体分析受力如图所示，由平衡条件得知，，墙对A的支持力不变，则推力F不变．地面对整体的支持力，保持不变．则B对地面的压力不变，故B、C错误，D正确。

【考点】共点力平衡的条件及其应用；力的合成与分解的运用．2.轻绳一端系在质量为m的物体A上，另一端系在一个套在粗糙竖直杆MN的圆环上。

现用水平力F拉住绳子上一点O，使物体A从图中实线位置缓慢下降到虚线位置，但圆环仍保持在原来位置不动。

则在这一过程中，环对杆的摩擦力Ff 和环对杆的压力FN的变化情况是A．Ff 保持不变，FN逐渐增大B．Ff 逐渐增大，FN保持不变C．Ff 逐渐减小，FN保持不变D．Ff 保持不变，FN逐渐减小【答案】D【解析】对系统整体进行受力分析：物体A和套在粗糙竖直杆MN的圆环上受竖直向下的重力，杆对圆环提供水平向左的弹力，竖直向上的静摩擦力，水平向左的外力，由物体的平衡知，摩擦力由两物体的重力平衡，不随物体A位置的变化而改变，既Ff保持不变；物体A受竖直向下的重力，沿绳方向的拉力，水平向左的外力，设绳与竖直方向的夹角为α，由于，随夹角为α的减小，cosα增大，则T减小，,随夹角为α的减小，sinα减小，T减小，则FN 逐渐减小，只有D选项正确。

【考点】物体的动态平衡整体法和隔离法3.如图所示，在一根水平直杆上套着两个轻环，在环下用两根等长的轻绳拴着一个重物。

高三物理动态平衡分析试题答案及解析1. 如图所示半圆柱体P 固定在水平地面上，其右端有一固定放置的竖直挡板MN ．在半圆柱体P 和MN 之间放有一个光滑均匀的小圆柱体Q ，整个装置处于平衡状态．现使MN 保持竖直并且缓慢地向右平移，在Q 滑落到地面之前的此过程中，下列说法中正确的是（ ）A ．MN 对Q 的弹力逐渐减小B ．MN 对Q 的弹力保持不变C ．P 对Q 的作用力逐渐增大D ．P 对Q 的作用力先增大后减小【答案】C【解析】对圆柱体Q 受力分析，受到重力、杆MN 的支持力和半球P 对Q 的支持力，如图重力的大小和方向都不变，杆MN 的支持力方向不变、大小变，半球P 对Q 的支持力方向和大小都变，然后根据平衡条件，得到，，由于不断增大，故不断增大，也不断增大，C 正确.【考点】考查了力的动态平衡问题2. 如图所示，有一质量不计的杆AO ，长为R ，可绕A 自由转动。

用绳在O 点悬挂一个重为G 的物体，另一根绳一端系在O 点，另一端系在以O 点为圆心的圆弧形墙壁上的C 点。

当点C 由图示位置逐渐向上沿圆弧CB 移动过程中（保持OA 与地面夹角θ不变），OC 绳所受拉力的大小变化情况是A ．逐渐减小B ．逐渐增大C ．先减小后增大D ．先增大后减小【答案】C【解析】据题意，当细绳OC 的C 段向B 点移动过程中，系统处于平衡状态，对点O 受力分析，受到悬挂物的拉力，该拉力为：，受到杆的支持力N 和细绳OC 的拉力T C ，由力的三角形定则，即如上图所示，从图可以看出代表细绳OC 的拉力T C 的对应边的长度先减小后增加，则该拉力的大小也是先减小后增加，故选项C正确。

【考点】本题考查力的动态平衡问题。

3.轻绳一端系在质量为m的物体A上，另一端系在一个套在粗糙竖直杆MN的圆环上。

现用水平力F拉住绳子上一点O，使物体A从图中实线位置缓慢下降到虚线位置，但圆环仍保持在原来位置不动。

则在这一过程中，环对杆的摩擦力Ff 和环对杆的压力FN的变化情况是A．Ff 保持不变，FN逐渐增大B．Ff 逐渐增大，FN保持不变C．Ff 逐渐减小，FN保持不变D．Ff 保持不变，FN逐渐减小【答案】D【解析】对系统整体进行受力分析：物体A和套在粗糙竖直杆MN的圆环上受竖直向下的重力，杆对圆环提供水平向左的弹力，竖直向上的静摩擦力，水平向左的外力，由物体的平衡知，摩擦力由两物体的重力平衡，不随物体A位置的变化而改变，既Ff保持不变；物体A受竖直向下的重力，沿绳方向的拉力，水平向左的外力，设绳与竖直方向的夹角为α，由于，随夹角为α的减小，cosα增大，则T减小，,随夹角为α的减小，sinα减小，T减小，则FN逐渐减小，只有D选项正确。

物体的受力（动态平衡）分析及典型例题受力分析就是分析物体的受力，受力分析是研究力学问题的基础，是研究力学问题的关键。

受力分析的依据是各种力的产生条件及方向特点。

一.几种常见力的产生条件及方向特点。

1.重力。

重力是由于地球对物体的吸引而使物体受到的力，只要物体在地球上，物体就会受到重力。

重力不是地球对物体的引力。

重力与万有引力的关系是高中物理的一个小难点。

重力的方向：竖直向下。

2.弹力。

弹力的产生条件是接触且发生弹性形变。

判断弹力有无的方法：假设法和运动状态分析法。

弹力的方向与施力物体形变的方向相反，与施力物体恢复形变的方向相同。

弹力的方向的判断：面面接触垂直于面，点面接触垂直于面，点线接触垂直于线。

【例1】如图1—1所示，判断接触面对球有无弹力，已知球静止，接触面光滑。

图a 中接触面对球无弹力；图b 中斜面对小球有支持力。

【例2】如图1—2所示，判断接触面MO 、ON 对球有无弹力，已知球静止，接触面光滑。

水平面ON 对球有支持力，斜面MO 对球无弹力。

【例3】如图1—4所示，画出物体A 所受的弹力。

a 图中物体A 静止在斜面上。

图1—1a b 图1—2b 图中杆A 静止在光滑的半圆形的碗中。

c 图中A 球光滑，O 为圆心，O ＇为重心。

【例4】如图1—6所示，小车上固定着一根弯成α角的曲杆，杆的另一端固定一个质量为m 的球，试分析下列情况下杆对球的弹力的大小和方向：（1）小车静止；（2）小车以加速度a 水平向右加速运动；（3）小车以加速度a 水平向左加速运动；（4）加速度满足什么条件时，杆对小球的弹力沿着杆的方向。

3.摩擦力。

摩擦力的产生条件为：（1）两物体相互接触，且接触面粗糙；（2）接触面间有挤压；（3）有相对运动或相对运动趋势。

摩擦力的方向为与接触面相切，与相对运动方向或相对运动趋势方向相反。

判断摩擦力有无和方向的方法：假设法、运动状态分析法、牛顿第三定律分析法。

【例5】如图1—8所示，判断下列几种情图1—4 a b c况下物体A 与接触面间有、无摩擦力。

物体的受力（动态平衡）分析及典型例题受力分析就是分析物体的受力，受力分析是研究力学问题的基础，是研究力学问题的关键。

受力分析的依据是各种力的产生条件及方向特点。

一.几种常见力的产生条件及方向特点。

1.重力。

重力是由于地球对物体的吸引而使物体受到的力，只要物体在地球上，物体就会受到重力。

重力不是地球对物体的引力。

重力与万有引力的关系是高中物理的一个小难点。

重力的方向：竖直向下。

2.弹力。

弹力的产生条件是接触且发生弹性形变。

判断弹力有无的方法：假设法和运动状态分析法。

弹力的方向与施力物体形变的方向相反，与施力物体恢复形变的方向相同。

弹力的方向的判断：面面接触垂直于面，点面接触垂直于面，点线接触垂直于线。

【例1】如图1—1所示，判断接触面对球有无弹力，已知球静止，接触面光滑。

图a 中接触面对球无弹力；图b 中斜面对小球有支持力。

【例2】如图1—2所示，判断接触面MO 、ON 对球有无弹力，已知球静止，接触面光滑。

水平面ON 对球有支持力，斜面图1—1a b 图1—2MO 对球无弹力。

【例3】如图1—4所示，画出物体A 所受的弹力。

a 图中物体A 静止在斜面上。

b 图中杆A 静止在光滑的半圆形的碗中。

c 图中A 球光滑，O 为圆心，O ＇为重心。

【例4】如图1—6所示，小车上固定着质量为m 的球，试分析下列情况下杆对球的弹力的大小和方向：（1）小车静止；（2）小车以加速度a 水平向右加速运动；（3）小车以加速度a 水平向左加速运动；（4）加速度满足什么条件时，杆对小球的弹力沿着杆的方向。

3.摩擦力。

图1—4 ab c摩擦力的产生条件为：（1）两物体相互接触，且接触面粗糙；（2）接触面间有挤压；（3）有相对运动或相对运动趋势。

摩擦力的方向为与接触面相切，与相对运动方向或相对运动趋势方向相反。

判断摩擦力有无和方向的方法：假设法、运动状态分析法、牛顿第三定律分析法。

【例5】如图1—8所示，判断下列几种情况下物体A与接触面间有、无摩擦力。
