一、地质图的种类与基本内容用规定的符号、线条、色彩来反映一个地区地质条件与地质历史发展的图件,叫地质图。
它就是依据野外探明与收集的各种地质勘测资料,按一定比例投影在地形底图上编制而成的,就是地质勘察工作的主要成果之一。
(一)地质图的种类1、普通地质图以一定比例尺的地形图为底图,反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件,称为普通地质图,简称地质图。
在一张普通地质图上,除了地质平面图(主图)外,一般还有一个或两个地质剖面图与综合地层柱状图,普通地质图就是编制其它专门性地质图的基本图件。
按工作的详细程度与工作阶段不同,地质图可分为大比例尺的(＞1:25000)、中比例尺的〔1:5000～1:10万〕、小比例尺的(1:20万～1:100万)。
在工程建设中,一般就是大比例尺的地质图。
2、地貌及第四纪地质图以一定比例尺地地形图为底图,主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型与形态特征的一种专门性地质图,称为地貌及第四纪地质图。
3、水文地质图以一定比例尺地地形图为底图,反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件,称为水文地质图。
4、工程地质图工程地质图就是各种工程建筑物专用的地质图,如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。
工程地质图一般就是以普通地质图为基础,只就是增添了各种与工程有关的工程地质内容。
如在地下洞室纵断面工程地质图上,要表示出围岩的类别、地下水量、影响地下洞室稳定性的各种地质因素等。
(二)地质图的基本内容1、平面地质图平面地质图又称为主图,就是地质图的主体部分,主要包括:地理概况:图区所在的地理位置(经纬度、坐标线)、主要居民点(城镇、乡村所在地)、地形、地貌特征等。
一般地质现象:地层、岩性、产状、断层等。
特殊地质现象:崩塌、滑坡,泥石流、喀斯特、泉及主要蚀变现象。
2、地质剖面图在平面图上,选择一条至数条有代表性的图切剖面,以表示岩性、褶皱、断层的空间展布形态及产状、地貌特征等。
常用地质图件说明地质图件是地质工作者表达和传递地质信息的重要工具，它们以图形、符号和文字相结合的方式，直观地展示了地质现象和地质特征。
对于地质研究、矿产勘查、工程建设等领域来说，准确理解和运用地质图件至关重要。
下面就为大家介绍几种常见的地质图件。
一、地质剖面图地质剖面图是沿某一方向切开的地质体的垂直断面图。
它能够直观地展示地层的顺序、岩性、厚度、接触关系以及地质构造等信息。
在绘制地质剖面图时，首先要确定剖面的位置和方向。
通常会选择穿过研究区域内重要地质现象的路线作为剖面线。
然后，根据实地测量和观察的数据，将地层和构造按照实际比例和形态绘制在图上。
地质剖面图中的地层通常用不同的线条和颜色来表示，以区分不同的岩性。
例如，砂岩可能用黄色线条表示，页岩用灰色线条表示。
地层之间的接触关系，如整合接触、不整合接触等，也会在图中清晰地展现出来。
地质构造，如褶皱、断层等，是地质剖面图中的重点内容。
褶皱的形态、轴面的走向和倾斜角度，断层的位置、性质和位移量等都会准确地标注在图上。
通过地质剖面图，我们可以了解地质体在垂直方向上的变化规律，为进一步的地质分析和研究提供重要依据。
二、地质平面图地质平面图是在水平面上展示地质信息的图件。
它反映了地表出露的地层、岩石、构造、矿产等的分布情况。
绘制地质平面图需要进行大量的野外地质调查和测量工作。
首先，要确定图的比例尺和范围。
然后，将观察到的地质现象，如地层的露头、岩石的分布、断层的走向等，用规定的符号和线条标注在图上。
在地质平面图中，地层通常用不同的花纹和颜色来表示，并且会标注地层的代号和名称。
构造线，如褶皱的轴线、断层线等，会用特定的线条来表示，并注明其性质和产状。
此外，还会标注出矿产的分布位置和类型。
地质平面图是进行区域地质研究和矿产勘查的基础图件，它能够帮助我们从宏观上了解地质体的空间分布特征，为进一步的工作提供指导。
三、柱状图地质柱状图是对一个地区地层垂直序列的综合描述。
常用地质图件说明地质图件是地质学领域中常用的工具，用于描绘和分析地球表面和地下的地质情况。
地质图件可以包括多种类型，其中常见的有地形图、地质剖面图和地质构造图等。
本文将对这些地质图件进行详细的说明和解读。
一、地形图地形图是描绘地球表面地形起伏和地貌特征的地质图件，用于研究地形和地势分布、地貌类型和演化过程等。
地形图使用等高线和颜色填充等方式，直观地展示地表的高低起伏。
等高线的密集程度表示地形的陡峭程度，颜色填充则用来区分不同地貌类型。
地形图还标注有河流、山脉、湖泊等地貌要素的位置和名称，帮助我们了解地球表面的特征及其形成原因。
二、地质剖面图地质剖面图是研究地下岩石分布和构造特征的地质图件，通过对地下地层的垂直展示，帮助我们了解地质结构的分布和变化。
地质剖面图通常是由一条剖线上的观测数据绘制而成，具体包括地层厚度、构造断层、岩石种类、岩性变化等信息。
这些数据通过一种特定的绘图方法来表达，如叠加法、比例法等。
地质剖面图可用于分析岩层的分布规律、构造变化以及可能的地质问题，为地质调查和地质工程提供可靠的依据。
三、地质构造图地质构造图是描述地球内部构造特征的地质图件，用于研究地球的地质演化和构造变化。
地质构造图记录了岩石的形成与演化过程中的各类构造变形，如褶皱、断层、蚀变等。
地质构造图中使用了符号、颜色和箭头等图形元素来表示不同类型的构造特征，并标注了相应的测量数据和解释说明。
通过地质构造图，我们可以了解地球内部构造特征的分布、演化历史、构造力学等，对于研究地质变形和构造运动有重要的意义。
四、其它地质图件除了上述常见的地质图件外，还有许多其他类型的地质图件，如：遥感图、地震剖面图、重力异常图等。
这些地质图件通过不同的技术手段和观测方法，提供了更为详细和全面的地质信息。
例如，遥感图利用卫星或航空平台采集的遥感图像，可以揭示地表的植被、土壤、岩石等特征；地震剖面图通过分析地震波在地下的传播特征，研究地下构造和岩石的物理性质；重力异常图通过测量地表重力场的变化，推测地下密度和物质分布等。
感谢下载地质图一、地质图的种类与基本内容用规定的符号、线条、色彩来反映一个地区地质条件与地质历史发展的图件,叫地质图。
它就是依据野外探明与收集的各种地质勘测资料,按一定比例投影在地形底图上编制而成的,就是地质勘察工作的主要成果之一。
(一)地质图的种类1、普通地质图以一定比例尺的地形图为底图,反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件,称为普通地质图,简称地质图。
在一张普通地质图上,除了地质平面图(主图)外,一般还有一个或两个地质剖面图与综合地层柱状图,普通地质图就是编制其它专门性地质图的基本图件。
按工作的详细程度与工作阶段不同,地质图可分为大比例尺的(＞1:25000)、中比例尺的〔1:5000～1:10万〕、小比例尺的(1:20万～1:100万)。
在工程建设中,一般就是大比例尺的地质图。
缺地质图2、地貌及第四纪地质图以一定比例尺地地形图为底图,主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型与形态特征的一种专门性地质图,称为地貌及第四纪地质图。
3、水文地质图以一定比例尺地地形图为底图,反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件,称为水文地质图。
水文地质图4、工程地质图工程地质图就是各种工程建筑物专用的地质图,如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。
工程地质图一般就是以普通地质图为基础,只就是增添了各种与工程有关的工程地质内容。
如在地下洞室纵断面工程地质图上,要表示出围岩的类别、地下水量、影响地下洞室稳定性的各种地质因素等。
(二)地质图的基本内容1、平面地质图平面地质图又称为主图,就是地质图的主体部分,主要包括:地理概况:图区所在的地理位置(经纬度、坐标线)、主要居民点(城镇、乡村所在地)、地形、地貌特征等。
一般地质现象:地层、岩性、产状、断层等。
特殊地质现象:崩塌、滑坡,泥石流、喀斯特、泉及主要蚀变现象。

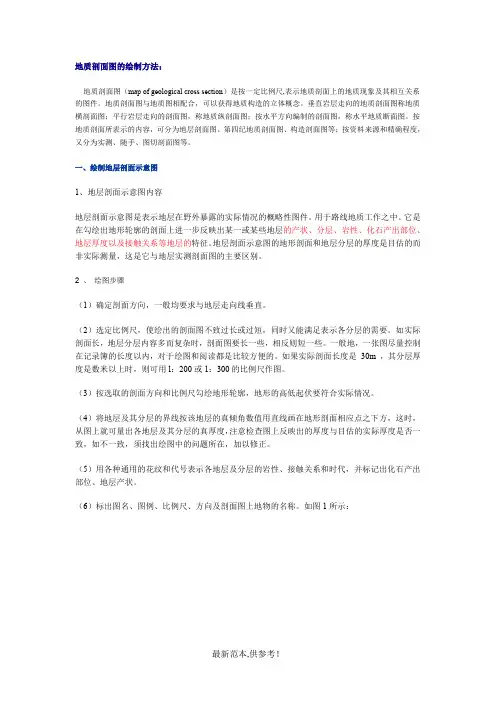

地质剖面图的绘制方法：地质剖面图（map of geological cross section）是按一定比例尺,表示地质剖面上的地质现象及其相互关系的图件。
地质剖面图与地质图相配合，可以获得地质构造的立体概念。
垂直岩层走向的地质剖面图称地质横剖面图；平行岩层走向的剖面图，称地质纵剖面图；按水平方向编制的剖面图，称水平地质断面图。
按地质剖面所表示的内容，可分为地层剖面图、第四纪地质剖面图、构造剖面图等；按资料来源和精确程度，又分为实测、随手、图切剖面图等。
一、绘制地层剖面示意图1、地层剖面示意图内容地层剖面示意图是表示地层在野外暴露的实际情况的概略性图件。
用于路线地质工作之中。
它是在勾绘出地形轮廓的剖面上进一步反映出某一或某些地层的产状、分层、岩性、化石产出部位、地层厚度以及接触关系等地层的特征。
地层剖面示意图的地形剖面和地层分层的厚度是目估的而非实际测量，这是它与地层实测剖面图的主要区别。
2 、绘图步骤（1）确定剖面方向，一般均要求与地层走向线垂直。
（2）选定比例尺，使绘出的剖面图不致过长或过短，同时又能满足表示各分层的需要。
如实际剖面长，地层分层内容多而复杂时，剖面图要长一些，相反则短一些。
一般地，一张图尽量控制在记录簿的长度以内，对于绘图和阅读都是比较方便的。
如果实际剖面长度是30m ，其分层厚度是数米以上时，则可用l：200或1：300的比例尺作图。
（3）按选取的剖面方向和比例尺勾绘地形轮廓，地形的高低起伏要符合实际情况。
（4）将地层及其分层的界线按该地层的真倾角数值用直线画在地形剖面相应点之下方，这时，从图上就可量出各地层及其分层的真厚度，注意检查图上反映出的厚度与目估的实际厚度是否一致，如不一致，须找出绘图中的问题所在，加以修正。
（5）用各种通用的花纹和代号表示各地层及分层的岩性、接触关系和时代，并标记出化石产出部位、地层产状。
（6）标出图名、图例、比例尺、方向及剖面图上地物的名称。
