CAD地质图件解读
第一节
地形地质图
（4）地层界线与地形等高线一样，在河谷中呈“V”
字型弯曲，尖端指向上游，整个地层界线是封闭的曲线。
（5）水平岩层露头宽度决定于岩层厚度及地形坡度： A.地形坡度一定，露头宽度与岩层厚度成正比。 B.岩层厚度一定，露头宽度与地形坡角大小成反比， 当坡角等于90°时（陡壁处），岩层的顶底界线重合，
第一节
地形地质图
第一节 地形地质图
（2）岩层倾向与地面坡向一致，倾角 大于坡角
在山谷处“ V ”字的尖头指向下游； 在山脊处“ V ”字的尖头指向上山方向。 岩层露头线与地形等高线呈相反弯曲方向。
第一节 地形地质图
第一节
地形地质图
（ 2 ）岩层倾向与地面坡向一致，倾角小 于坡角 在山谷处“V”字的尖头指向上游方向； 在山脊处“V”字的尖头指向上下山方向。岩 层露头线与地形等高线呈相反弯曲相同，但 露头线的弯曲程度大于地形等高线的弯曲程 度。
第一节 地形地质图
第二节 地质剖面图
第三节 水平切面图
第四节 煤层底板等高线 第五节 煤层立面投影图
第一节
一、概述
地形地质图
（一）概念 地形地质图是表示研究区的地形特征、地层、 矿产分布、岩层产状及地质构造特征的图件。 （二）内容 在地形图的基础上，加绘地质资料（断层、 煤层、标志层等）形成的图件。 理解：地形图内容+地质图内容
第一节
地形地质图
（五）其它地质现象的表现
1.岩浆侵入体 岩浆侵入体出露地表时，用红色实线圈出范围，并用 相应的岩性符号表示。 2.陷落柱 椭圆形封闭曲线，其它界线在柱内中断。 3.不整合面 平行不整合 角度不整合
第一节
地形地质图
四、地形地质图阅图步骤
新大新疆地质概论课件第7章 地质灾害
第七章 地质灾害
二、新疆地质灾害概况
1 新疆地质灾害概况
新疆地质灾害的特点： 新疆地质灾害种类多，发生频率高，危害重
大，受灾面积广，起因复杂，是我国突发性地质 灾害较严重的省区之一 新疆地质灾害发生的主要原因：
新疆地域辽阔，山脉连绵起伏，地形高差悬 殊，新构造运动强烈，气候和自然环境复杂多变， 极易发生地质灾害。
第七章 地质灾害
三、主要灾害类型
1 地震
新疆地震活动频繁，是国内多地震省区之一。据不完 全统计，最近200多年中，新疆地区发生中强地震 （Ms≥4.7级）共688次，其中Ms≥7级的大地震就有20多 次。阿图什、玛纳斯南及可可托海等地近百年中发生过4 次8级以上大地震，13次7－7.9级地震，居全国第三位。
地震常发生在构造块体之间的接触带上，并集中分布 于活动性深断裂带上。6.0－6.9级中强地震有较大的重复 性。
第七章 地质灾害
三、主要灾害类型
1 地震
新疆地震带的分类：
1.阿尔泰地震带 2.北天山地震带 3.南天山地震带 4.西昆仑地震带 5.阿尔金地震带
新疆的地震带及强度分布图
第七章 地质灾害
第七章 地质灾害
二、新疆地质灾害概况
1 新疆地质灾害概况
新疆是全国地质灾害较为严重的省区之一特别 是在汛期，受气象因素的影响，崩塌、滑坡、泥石流等 突发性地质灾害频繁发生，尤其是在伊犁谷地，由于其 特殊的地质环境条件，在融雪水和降雨诱发作用下，汛 期往往造成地质灾害发生。
另外沙漠化、煤层自燃、瓦斯爆炸、冻融、矿 区地面塌陷、矿坑突水等慢性和人为地质灾害也较多。
第七章 地质灾害
一、地质灾害概述
3 地质灾害的分类
2）按地质环境变化速度分类 （1）突发性地质灾害：
地质图件的编制
5.主图中的其它内容
若在测区布置了地球物理、地球 化学和水文地质等观测点，以及 山地工程(探槽、竖井、平巷)和钻 孔等，也应用特殊性的符号将其 位置及编号表示在图上。
6.主图清绘顺序
①先绘制各种观测点、样品采集点、 山地工程和钻孔的位置及编号； ②然后绘断层； ③再绘其它地质界线，各种界线不要 穿过各种符号和编号； ④最后注上各种时代符号 注意：凡是被各种地质界线和断层或 圈闭的范围均应注意时代符号。
（1）剖面位置选择原则： ①垂直地层和构造线走向； ②地层发育较全； ③地质研究程度较高。 从162.9高地—193.9高地—201.2高地—大 砾岩山—官地村 可将162.9高地－201.2高地（大砾岩山南 侧）连线，向两侧延至主图图框止，下 方（SSW）为A，上方（NNE）为A’。
5.图切地质剖面图编制程序
4.主图图框
（1）先从给定地质图上套取图框及重 要地物标志； （2）套在实际材料图上，进行校正。
5.主图内容
填图区内和教师带队的路线，为 实际测量内容； 填图区外，从所给地质图中转绘； 上述二区接图处，注意连线、接 图误差范围和合理性。
4.主图内容
①主要地形、地物标志，如高地、公路、桥 梁、村庄、水库、五副坝、重要山谷、山沟 名称等； ②地质界线（实线），包括不整合界线（实 线+虚线）； ③产状要素（与实际材料图一致）； ④地质体代号； ⑤断层及其性质和产状（用红线）； ⑥滑坡体。
5.图切地质剖面图
图切地质剖面图主要用于补充说 明全区主要地质构造的地下延伸 情况。该图位于主图的下方，要 求有图名、比例尺（可略）、剖 面方位、图例（与主图相同）等。 绘制程序如下：
5.图切地质剖面图内容
图名：A-A’地质剖面图 比例尺：同地质图 方位：从地质图上由A- A’ 线量出
地质图件的绘制方法及要求
厚度 岩性描述
1 14
备注
25
地区综合地层柱状图
界 系统
组
段
代 号
柱状图
厚度 （m）
岩性描述
二 叠
下
山 西
系统 组
P2s
底部为褐灰厚-中厚层状岩屑石英 60 杂砂岩，向上为粉砂岩、砂质泥岩、
泥岩和煤。
上
上太
古 生 界
石统 炭
原 组
系
中
本 溪
统组
下部为石英砂岩、砂岩、煤层，中
C3t
部为砂岩、粉砂岩、粉砂质泥岩、石灰
铁路城市等； • ⑦图名、图例、比例尺等。
• 7、地层标准着色（DZ/T0179-1997，色谱）
➢ 第四系，601~640号色谱； ➢ 侏罗系，699~738号色谱； ➢ 三叠系，743~784号色谱； ➢ 二叠系，789~820号色谱； ➢ 石炭系，825~855号色谱； ➢ 泥盆系，860~907号色谱； ➢ 志留系，912~951号色谱；
5.6cm
图名 单位 组别 制图 清绘 审核 指导老师
巢湖北部狮子口实测地质剖面图 0.8cm
第3小组
图号 比例尺 资料来源 日期
Ⅰ
1:1000 实测 2009-09-12
2.5cm
3.5cm 12cm
2.5cm
3.5cm
实测地质剖面图
100°
导线平面图
0 43°1 2
D2
3 40°
4 5
45° 6
• 3、实测地层柱状图的画法
• （1）岩层厚度的计算和整理
公式：h＝L（sin·cos·sin±sin·cos）
当导线前进方向与岩层倾向相同时，即90＞－＞270： h＝L［sin·cos＋sin·cos·cos（－）］
地质学与工程地质之地质图
4.地质图的表示方法
层状岩层 第四系沉积物 岩浆岩体
水平岩层 倾斜岩层
39
4.地质图的表示方法
层状岩层 第四系沉积物 岩浆岩体
水平岩层 倾斜岩层
40
4.地质图的表示方法
层状岩层 第四系沉积物 岩浆岩体
第四系松散沉积物与基岩分界线较不规则，但也有一定的规律 性，它们的分界线常在河谷斜坡、盆地边缘、平原和山区交界 处分布，大体沿山脚等高线延伸。
➢先形成的岩体被后来的岩浆岩侵入。在平面图上为沉积岩被穿 插，沉积岩界线被岩浆岩界线突然截断。
接触带附近围岩有蚀变 变质现象、破碎。
64
4.地质图的表示方法
整合接触 平行不整合接触 角度不整合接触 侵入接触 沉积接触
➢岩浆岩和沉积岩之间，先形成岩浆岩，在其风化剥蚀上面又沉 积了较新的地层。在平面图上岩浆岩分界线被沉积岩界线截断 。
82
5.地质图的阅读和分析
③直到早三叠世（T1），本区又下降到海平面以下，重新接受 海相沉积，形成了页岩、石灰岩和泥灰岩；晚三叠世后期，地 壳大面积平缓持续上升为陆地；在侏罗纪（J)期间，遭受强烈 风化剥蚀作用。
83
5.地质图的阅读和分析
④白垩纪（K），区域地壳再次缓慢下降，处于浅海沉积环境 ；到白垩纪后期，区内东南部大幅度上升，西北部上升幅度较 小，三叠系及白垩系地层受构造作用，产生倾斜。
地貌及第四纪 地质图
水文地质图
工程地质图
剖面图及 柱状图
20
2.地质图的类型
21
2.地质图的类型
北京市多参数立体地质图
22
2.地质图的类型
杭州摩崖石刻工程区三维地质图
23
2.地质图的类型
24
石油地质学第七章油气聚集单元
发育于区域性走滑断裂带附近由于两侧断块的相向运动而形成平面上常呈剪切作用编辑ppt33编辑ppt34第三节一含油气系统概念的来源及演变二含油气系统命名划分和分类三含油气系统的描述内容四含油气系统与其它油气地质单元的关系编辑ppt352dow的石油系统oilsystem3perrodon的含油气系统petroleumsystem4demaison的产油盆地generativebasin5meissner的石油生成器hydrocarbonmachine6ulmishek的独立含油系统independentpetroliferoussystem7magoon的含油气系统petroleumsystem一含油气系统概念的起源编辑ppt36成油系统是指某一地质时期由统一的油气运移聚集过程联系在一起的油源储集层盖层圈闭等四个成油要素所组成的整体
2、Dow提出的石油系统 • 1972年，W.G.Dow首次使用Oil system概 念。根据威利斯顿盆地油-油对比和油-源对 比结果，提出了该盆地具有三套性质明显 不同的生—储组合，这三套组合被蒸发岩 分隔开，每个组合是一个石油系统，存在 三套烃源岩-储集层石油系统。 • 不同的系统具有不同的烃源岩运移途径、 储集层、圈闭、盖层。
陆内裂谷盆地 陆内坳陷盆地 大陆边缘盆地 陆间裂谷盆地 新生洋盆
1、裂陷盆地
(1)内陆裂谷盆地
（裂谷 ：地壳断裂作用形成的断 层为边界的狭长断陷带 ）
一般特点是：
①位于大陆板块内部； ②常具有双层结构，下部断 陷，上部坳陷沉积；
③地温梯度高，初期 带有基性喷出岩； ④同沉积正断层控制 着断陷及盆地格架； ⑤主要圈闭类型有滚 动背斜，掀斜断块， 底辟及地层圈闭。
内陆裂谷进一 步拉开，地壳强烈 减薄，形成过渡壳 时，内陆裂谷就演 变为陆间裂谷。
2、Dow提出的石油系统 • 1972年，W.G.Dow首次使用Oil system概 念。根据威利斯顿盆地油-油对比和油-源对 比结果，提出了该盆地具有三套性质明显 不同的生—储组合，这三套组合被蒸发岩 分隔开，每个组合是一个石油系统，存在 三套烃源岩-储集层石油系统。 • 不同的系统具有不同的烃源岩运移途径、 储集层、圈闭、盖层。
陆内裂谷盆地 陆内坳陷盆地 大陆边缘盆地 陆间裂谷盆地 新生洋盆
1、裂陷盆地
(1)内陆裂谷盆地
（裂谷 ：地壳断裂作用形成的断 层为边界的狭长断陷带 ）
一般特点是：
①位于大陆板块内部； ②常具有双层结构，下部断 陷，上部坳陷沉积；
③地温梯度高，初期 带有基性喷出岩； ④同沉积正断层控制 着断陷及盆地格架； ⑤主要圈闭类型有滚 动背斜，掀斜断块， 底辟及地层圈闭。
内陆裂谷进一 步拉开，地壳强烈 减薄，形成过渡壳 时，内陆裂谷就演 变为陆间裂谷。
地质图件制作要求ppt课件
一般规定为1/20万和更大比例尺地形底 图，都用真形符号表示；1/50万和更小比例 尺地形底图，可用圈形符号表示。1/5万和 更大比例尺图上都按规定街区及依比例尺的 房屋用单晕线表示。具有明显方位意义的独 立地物，如远离居民地的纪念碑、古塔、油 气井、天然气井、深山旷野的古庙、高大的 城墙和长城等都要表示。一般的地物可不表
49
整理版课件
50
7、比例尺：
为方便图件的使用和缩放，整套地质 图件上数字比例尺和直线比例尺要同时表 示。（除了柱状图不表示直线比例尺外）， 通常情况下数字比例尺、直线比例尺可放 在图名的下方中央处。但也可根据实际情 况数字比例尺、直线比例尺也可放在整幅 图面的最下方中央处。
整理版课件
51
整理版课件
38
1、柱状图：柱状图的格式要按严格 标准来做，特别是花纹制作要规范。 如：缩略号宽2mm、采样符号宽 1mm。 2、剖面图：①花纹制作要规范②标 尺要注单位（m）③x、y坐标要注全 ④表格中的单位要注全；⑤用色在整 套图中要一致。
整理版课件
39
整理版课件
40
整理版课件
41
整理版课件
42
整理版课件
表示山峰和高程、水系、居民地、主要交通、境
界和地貌等主要地形要素，应强调表示与地质、
矿产有关的内容。作为地形底图，一般不表示植
被要素和与地质、矿产无密切关系的独立地物，
管线等符号。大比例尺地形底图，应适当考虑野
外现场定向、定位以及寻找地质体所需要的方位
物。
整理版课件
4
⑵、对矿区地形地质图来说，图的比例尺 是以相同的或比地形图稍大的为底图，自 1/5百-1/1万不等。图上表示地形等高线、 水系、坐标线，主要厂房、桥梁、高压线路， 主要交通线路等。图上的各种地理注记，如 城镇、居民点、以能说明矿区地理位置及经 济条件为限，不宜过多。
49
整理版课件
50
7、比例尺：
为方便图件的使用和缩放，整套地质 图件上数字比例尺和直线比例尺要同时表 示。（除了柱状图不表示直线比例尺外）， 通常情况下数字比例尺、直线比例尺可放 在图名的下方中央处。但也可根据实际情 况数字比例尺、直线比例尺也可放在整幅 图面的最下方中央处。
整理版课件
51
整理版课件
38
1、柱状图：柱状图的格式要按严格 标准来做，特别是花纹制作要规范。 如：缩略号宽2mm、采样符号宽 1mm。 2、剖面图：①花纹制作要规范②标 尺要注单位（m）③x、y坐标要注全 ④表格中的单位要注全；⑤用色在整 套图中要一致。
整理版课件
39
整理版课件
40
整理版课件
41
整理版课件
42
整理版课件
表示山峰和高程、水系、居民地、主要交通、境
界和地貌等主要地形要素，应强调表示与地质、
矿产有关的内容。作为地形底图，一般不表示植
被要素和与地质、矿产无密切关系的独立地物，
管线等符号。大比例尺地形底图，应适当考虑野
外现场定向、定位以及寻找地质体所需要的方位
物。
整理版课件
4
⑵、对矿区地形地质图来说，图的比例尺 是以相同的或比地形图稍大的为底图，自 1/5百-1/1万不等。图上表示地形等高线、 水系、坐标线，主要厂房、桥梁、高压线路， 主要交通线路等。图上的各种地理注记，如 城镇、居民点、以能说明矿区地理位置及经 济条件为限，不宜过多。
工程地质 地质图 PPT课件
地形地貌 总体西北高（最高550米在图区的西北角），东南低（最 低100米在图区的东南角），有2条NNW走向的山沟在图区 的东西两半。
地层岩性
古生代地层泥盆系D为石灰岩、页岩和石英砂岩，石炭系C 为页岩和石灰岩。古生代地层分布在图区东南部地势较低 处。条带状分布，总体走向NEE方向，中间有两处被断层 切断，成为3部分，每一部分都明显表现出地层的对称重 复，从而判断为褶皱。东部古生代地层中有一个花岗岩体 侵入。
沉积接触 -- 冷接触
5
3
4
3
1
2
1
地层接触关系
5．地质图的阅读分析
方法和步骤： 图名、 比例尺和图例， 地形地貌， 地层的分布及产状， 地质构造分析。
黑山寨地区地质图的阅读分析
比例尺 图上1cm=实际100m。这个11cm×8.5cm印刷图幅的地质图 相当于实际1100m×850m。
图例 主要看地层图例。最古老地层为下泥盆系D1，最年轻地层 为第三系R。中间地层存在不连续，缺失二叠系P和侏罗系 J。这两个时段可能存在地层不整合。
4．常见地质现象在地形地质图上的表现
水平岩层，倾斜岩层，岩墙和直立岩层，褶皱，断层， 深成岩浆岩体，第四系沉积物，各种地层接触关系。
1）水平岩层
地层分界线与地形等高线平 行或者重合。
2）倾斜岩层 地层分界线的形态随地形等高线有规律地变化。
2）倾斜岩层 地层分界线的形态随地形等高线有规律地变化 。
2）倾斜岩层 地层分界线的形态随地形等高线有规律地变化
3） 褶皱 不同时代的地层对称地重复分布： 向斜，中间地层新，两侧地层老； 背斜，中间地层老，两侧地层新。
5 43 2 1 2 3 4
5
43 2
1
地层岩性
古生代地层泥盆系D为石灰岩、页岩和石英砂岩，石炭系C 为页岩和石灰岩。古生代地层分布在图区东南部地势较低 处。条带状分布，总体走向NEE方向，中间有两处被断层 切断，成为3部分，每一部分都明显表现出地层的对称重 复，从而判断为褶皱。东部古生代地层中有一个花岗岩体 侵入。
沉积接触 -- 冷接触
5
3
4
3
1
2
1
地层接触关系
5．地质图的阅读分析
方法和步骤： 图名、 比例尺和图例， 地形地貌， 地层的分布及产状， 地质构造分析。
黑山寨地区地质图的阅读分析
比例尺 图上1cm=实际100m。这个11cm×8.5cm印刷图幅的地质图 相当于实际1100m×850m。
图例 主要看地层图例。最古老地层为下泥盆系D1，最年轻地层 为第三系R。中间地层存在不连续，缺失二叠系P和侏罗系 J。这两个时段可能存在地层不整合。
4．常见地质现象在地形地质图上的表现
水平岩层，倾斜岩层，岩墙和直立岩层，褶皱，断层， 深成岩浆岩体，第四系沉积物，各种地层接触关系。
1）水平岩层
地层分界线与地形等高线平 行或者重合。
2）倾斜岩层 地层分界线的形态随地形等高线有规律地变化。
2）倾斜岩层 地层分界线的形态随地形等高线有规律地变化 。
2）倾斜岩层 地层分界线的形态随地形等高线有规律地变化
3） 褶皱 不同时代的地层对称地重复分布： 向斜，中间地层新，两侧地层老； 背斜，中间地层老，两侧地层新。
5 43 2 1 2 3 4
5
43 2
1
7地质图件
第一节 地形地质图
第一节 地形地质图
2）岩层产状厚度一定时，露头宽度随地形坡向、 坡角的不同，变化很大0～无穷大（即坡面出露同 一岩层）。
P C D S
第一节 地形地质图
3）岩层厚度不变，地形坡向、坡角一定，露头宽 度随岩层面与地面的夹角γ的不同而变化，直至 三者平行时，整个坡面出露同一岩层。
可判断枢纽近似水平。 3）若两翼岩层延展方向不平行，在一个方向上逐渐接近，
直至成“V”字形，表明枢纽是倾伏的。背斜—V字形尖 端为倾伏端；向斜—仰起端。
第一节 地形地质图
4）当核部时宽时窄或多次闭合呈串球状分布，说明枢纽 波状起伏的。
5）岩层产状变化：褶曲表现为岩层产状有规律地变化。 6）对称褶曲在图上的表现：两翼岩层露头宽度大致相等，
第一节 地形地质图
第一节 地形地质图
第一节 地形地质图
（3）断层在地形地质图上的表现 a．断层两侧岩层不正常接触。 b．地质界线产生错动。 c．断层线本身不代表断层面的真实走向，断层的真
实走向为断层线上两等高点的连线。 d．走向断层在地形地质图上表现为岩层的重复与缺
失。
第一节 地形地质图
（五）其它地质现象的表现
1.选择井口、工业广场、运输线路、供电线路 2.与采掘工程平面图配合，形成井上下对照图
第一节 地形地质图
第一节 地形地质图
第一节 地形地质图
第一节 地形地质图
二、编制方法 （一）地形地质图的填绘
基础图件 —— 地形图 选择填图区内典型、完整、具有代表性的剖面，进行 详细测量和研究。按照一定的比例尺，确定观测路线、观 测点距，对露头进行观察、描述，把地质界线（地层界线、 构造线）填绘到图上。
第一节 地形地质图
《地质图的阅读》PPT课件
35
b．岩层倾向与地面坡 向一致，而岩层倾角大 于地面坡角时，岩层地 质界线的“V”形尖端 在山沟处指向下游，在 山坡处指向上坡
整理ppt
36
C 岩层倾向与地面坡向一 致，而岩层倾角小于地 面坡角时，岩层地质界 线的 “V”形尖端在山沟 处指向上游、山坡处指 向下坡，但地质界线比a 更为狭窄
整理ppt
5
比例尺又称缩尺，用以表明图幅反映实际地质情况的详 细程度。地质图的比例尺与地形图或地图的比例尺一样， 有数字比例尺和线条比例尺。比例尺一般注于图框外上方 图名之下或下方正中位置。
图例是一张地质图不可缺少的部分。不同类型的地质图 各有所表示的地质现象的图例。普通地质图的图例是用各 种规定的颜色和符号来表明地层、岩体时代和性质。图例 通常是放在图框外的右边或下边，也可放在图框内足够安 排图例的空白处。图例要按一定顺序排列，一般按地层、 岩石和构造这样的顺序排列，并在它们前面写上“图例” 二字。 ·
2）在地形高低起伏地区，倾斜岩层的地质 界线与等高线相交，并在山坡和山谷处弯 曲成“V”字形，其规律受岩层倾角大小、 岩层倾向及地面坡度的关系所确定，称“V” 字形法则：
整理ppt
34
a．岩层倾向与地面坡 向相反时，岩层地质界 线的“V”形弯曲顶端 在山谷处指向上游，在 山坡处指向下坡。
整理ppt
地质图阅读
整理ppt
1
一、地质图的概念及图式 规格
1．地质图 地质图是用一定的符号、色谱和花纹将地壳某部分各 种地质体和地质现象(如各种岩层、岩体、地质构造、矿 床等的时代、产状、分布和相互关系)，按一定比例概括
地投影到平面图(地形图)上的一种图件。 ， 一幅正规的地质图应该有图名，比例尺、图例和责 任表(包括编图单位或人员、编图日期及资料来源等)。

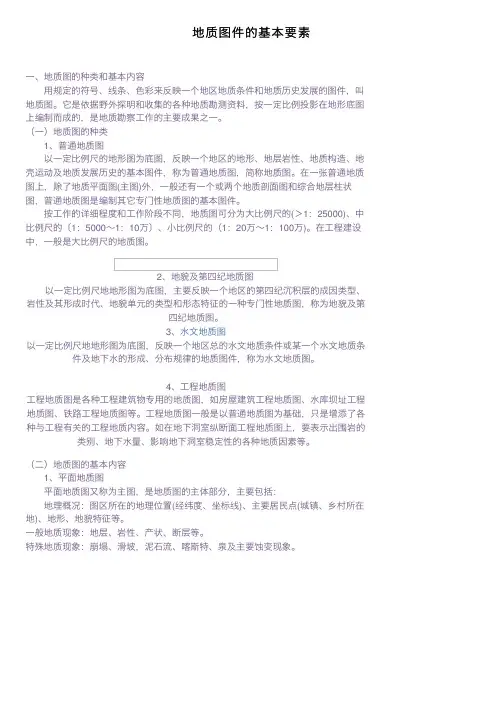

地质图件的基本要素
形状最不规则，也⽆规律可循，需根据实地情况测绘。
3、层状岩层的界线 （1)⽔平岩层，⽔平岩层的产状与地形等⾼平⾏或重合，呈封闭的曲线。
（2）直⽴岩层，直⽴岩层的地层界线不受地形的影响，呈直线沿岩层的⾛向延伸，并与地形等⾼线直交。
（3）倾斜岩层有三种不同的情况： 岩层倾向与地形坡向相反时，地层界线的弯曲⽅向(“V”字形弯曲尖端)和地形等⾼线的弯曲⽅向相同，但地层界线的弯曲程度⽐地形等⾼线的弯曲度⼩。
岩层倾向与地形坡向相同，⽽且倾⾓⼩于地⾯坡⾓时，地层分界线的弯曲⽅向与地形等⾼线的弯曲⽅向相同，但地层界线的弯曲度⽐地形等⾼线的弯曲度⼤。
岩层倾向与地形坡向相同，⽽且倾⾓⼤于坡⾓时，地层分界线的弯曲⽅向与地形等⾼线的弯曲⽅向相反。
（⼆）岩层产状的表⽰⽔平岩层直⽴岩层，箭头指向较新地层。
倾斜岩层，长线代表⾛向、短线代表倾向，数字代表倾⾓的度数。
倒转岩层，长线代表⾛向、弯线代表倒转后岩层倾向、箭头指向⽼岩层，数字代表倾⾓度数。
（三）岩层接触关系的表⽰1、层状岩层间的接触关系（1）整合接触：在地质图上表现为两套地层的界线⼤体平⾏，较新的地层只与⼀个较⽼地层相邻接触，且地层年代连续。
（2）平⾏不整合接触(假整合接触)：在地质图上表现为两套地层的界线⼤体平⾏，较新的地层也只与⼀个较⽼地层相邻接触，但地层年代不连续。
（3）⾓度不整合接触(不整合接触)：在地质图上表现为两套地层的界线不平⾏，呈⾓度交截，⼀种较新的地层同多个较⽼地层相邻接触，产状不同，地层年代不连续。
2、岩浆岩侵⼊体与围岩的接触关系（1）侵⼊接触：在地质图上表现为沉积岩的界线被岩浆岩界线截断。
（2）沉积接触：在地质图上表现为岩浆岩的界线被沉积岩界线截断。
（四）褶皱的表⽰褶皱在地质图上主要通过地层的分布规律、年代新⽼关系和岩层产状综合表⽰出来，为了突出褶皱轴部的位置及褶皱的形态类型，在地质构造图上，常在褶皱核部地层的中央，⽤下列符号加重表⽰：背斜倒转背斜向斜倒转向斜（五）断层的表⽰ 在断层出露位置，在彩⾊地质图上常⽤红线、在⿊⽩地质图上⽤粗⿊线符号表⽰：代表正断层，长线代表断层出露位置和断层线延伸⽅向，带箭头的短线代表断层⾯的倾向，数字为断层⾯倾⾓，不带箭头的双短线所在的⼀侧为断层的下降盘。
图件编制(地质培训讲稿)
图件编制的历史与发展
历史
图件编制随着地质学的发展而不断演变，从早期的手工绘制到现代的计算机绘 图，图件编制的技术和手段不断更新和完善。
发展
随着计算机技术和地理信息系统的发展，图件编制正朝着数字化、信息化和智 能化的方向发展，为地质研究和决策提供了更加高效、准确和可视化的支持。
02
地质图件编制
地质图件的类型
地质图件编制的流程
01
02
03
04
资料收集与整理
收集相关地质资料，包括野外 调查数据、钻孔资料、遥感影 像等，并进行整理和分类。
地图制作与编辑
利用GIS软件进行地图制作与 编辑，包括地图符号设计、地
图注记、地图整饰等。
数据分析和处理
对收集的数据进行统计分析、 空间分析、图像处理等，提取
有用的信息。
地质图件的应用与发展趋势
地质图件在科研领域的应用
地质构造分析
地质图件能够清晰地展示地质构造特征，为科研人员提供 重要的地质信息，有助于深入了解区域地质构造演化历史。
矿产资源研究
地质图件能够反映地下矿产资源的分布情况，为矿产资源 研究提供基础数据，有助于发现新的矿产资源并评估其开 发潜力。
地球化学研究
地质图件的信息化服务
1 2
数据查询与检索
建立地质数据管理系统，提供数据查询、检索和 导出功能，方便用户获取所需的地质信息。
空间分析服务
利用GIS的空间分析功能，提供地形分析、矿产 资源评价、地质灾害预警等方面的服务。
3
决策支持系统
基于地质数据和模型，为政府和企业提供矿产资 源开发、环境保护和土地利用等方面的决策支持。
基础地质图件
包括区域地质图、地层 柱状图、古生物图等， 用于描述区域地质背景
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第七章地质图件
精品jing
易水寒江雪敬奉
第七章 矿井地质制图
反映各种地质资料（煤层、构造、水文地质 等）、勘查工作以及井巷工程等资料的图件—— 地质图件。
煤矿生产常用的地质图件：地质地形图、地 质剖面图、水平切面图、煤层底板等高线图、煤 层立面投影图、钻孔柱状图、煤岩层对比图、水 文地质图等。其中，剖面图、切面图、煤层图常 称为煤矿三大基本图件。
资源与环境学院
（2）岩层倾向与地面坡向一致，倾角大于坡角 在山谷处“V”字的尖头指向下游；在山脊处“V”
字的尖头指向上下山方向。岩层露头线与地形等高线 呈相反弯曲方向。
资源与环境学院
（3）岩层倾向与地面坡向一致，倾角小于坡角 在山谷处“V”字的尖头指向上游方向；在山脊
处“V”字的尖头指向上下山方向。岩层露头线与地 形等高线呈相同弯曲方向，但露头线的弯曲程度大于 地形等高线的弯曲程度。
资源与环境学院
第一节 有关矿图的基本知识 第二节 地形地质图 第三节 地质剖面图 第四节 水平切面图 第五节 煤层底板等高线图 第六节 煤层立面投影图 第七节 其他图件（柱状图、煤岩层对比图）
资源与环境学院
第一节 有关矿图的基本知识
一、坐标系统
1、平面直角坐标系 纵轴：x轴，南北方向，北+南-； 横轴：y轴，东西方向，东+西-。
资源与环境学院
（二）单斜岩层
倾斜岩层
a
资源与环境学院
（二）单斜岩层
1.单斜岩层的露头宽度
在大比例尺地质图上，岩层露头宽度变化很大。 影响露头宽度的因素有：岩层厚度、岩层产状、地形变化。 1）厚度：岩层产状、地形坡向、坡角一定时，露头宽度的变 化与岩层厚度成正比。 即： h1＞h2 ∴ m1＞m2
资源与环境学院
2.单斜岩层的露头形态 单斜岩层的露头形态决定于岩层产状与地形之间的关 系。单斜岩层产状不同，与地形的关系可分三种情况： （1）岩层倾向与地面坡向相反 岩层露头呈“V”字形或锯齿形曲线，在山谷处“V” 字的尖头指向上游；在山脊处“V”字的尖头指向下山方 向。岩层露头线与 地形线呈相 同弯曲方向。
2、高程
Z x
y
Z轴，铅垂方向，向上为+，向下为- ； 大地水准面（平均黄海平面）标高为0m。
二、比例尺
数字比例尺（1：x） 图示（线条）比例尺
三、图名、图例、土签、图幅
资源与环境学院
四、投影
1、点的投影：过空间点向投影面做垂线，垂足即为所求。 2、线的投影：线由无数个点构成。直线投影确定两端点即可。 3、面的投影：面由无数条线构成。通常以面上的一组等高线
资源与环境学院
资源与环境学院
资源与环境学院
资源与环境学院
不对称背斜
宁夏贺兰山奥陶系
背斜在形态上为一个弧顶向上的弯曲，中 心部分为老地层，两侧地层依资次源变与环新境学。院
东非裂谷的断裂面
资源与环境学院
水平构造
资源与环境学院
三、各种地质现象在地形地质图上的表现 （一）水平岩层 水平岩层：岩层倾角在0－5°的单斜岩层。 水平岩层在地形地质图上具有如下特征： （1）当地表未受切割或切割不太深的情况下，地表 只出现新岩层。 （2）切割较深时，低洼处出现较老岩层。 （3）水平岩层的层面为水平面，所以地质界线与 地形等高线平行一致，不会相交。
资源与环境学院
（4）地层界线与地形等高线一样，在河谷中呈“V”字 型弯曲，尖端指向上游，整个地层界线是封闭的曲线。
（5）水平岩层露头宽度决定于岩层厚度及地形坡度：
露头宽度:岩层在地表出露宽度的水平投影。
A.地形坡度一定，露头宽度与 岩层厚度成正比。
B.岩层厚度一定，露头宽度与 地形坡角大小成反比，当 坡角等于90°时（陡壁处）， 岩层的顶底界线重合，露头 宽度为0。
（高程相等的点的连线，相当于所求面与水平 面的交线）的投影来表示所求面的空间形态。 所有面状构造都可如此表示。 五、编绘矿图应遵循的原则 1、相似平行原则 岩层产状渐变，地质迹线平行，相邻可互推。 2、连续、不连续原则 煤岩层连续，地质迹线连续，遇断层等则变化。 3、断层延展、消失原则 任何构造都有其分布范围。 4、三大图件对应原则 各图仅仅是反映侧面不同，故对应是必然的。
资源与环境学院
（三）主要用途
1.选择井口、工业广场、运输线路、供电线路 2.与采掘工程平面图配合，形成井上下对照图
资源与环境学院
图签示意
资源与环境学院
资源与环境节 地形地质图
资源与环境学院
二、编制方法 基础图件 —— 地形图 （一）地形地质图的填绘
选择填图区内典型、完整、具有代表性的剖面，进行详细 测量和研究。按照一定的比例尺，确定观测路线、观测点距， 对露头进行观察、描述，把地质界线（地层界线、构造线）填 绘到图上。
资源与环境学院
资源与环境学院
第二节 地形地质图
一、概述 （一）概念
地形地质图是表示研究区的地形特征、地层、矿产分 布、岩层产状及地质构造特征的图件。可简称地质图。 （二）内容
在地形图的基础上，加绘地质资料（断层、煤层、标 志层等）形成的图件： 地形、地物；各种勘查工程；地层分界线；井田分界线等。
（二）利用地质剖面图编制地形地质图
已知两个（或两个以上）的地质剖面 1.绘制经纬网格线 2.投放勘查工程：按钻孔、探井等工程点坐标值，放到相应 的平面位置上，其中同一条直线各工程点的连线—勘查线 3.投放地质点 4.分析连线
资源与环境学院
a΄
b΄ c΄
c
a
b
资源与环境学院
三、各种地质现象在地形地质图上的表现
资源与环境学院
2）地形：岩层产状、厚度一定时，露头宽度随地 形坡向、坡角的不同而变化很大：0～无穷大（即 坡面出露同一岩层）。
⑤
④ ③ ②①
P
C
D
S
资源与环境学院
3）产状：岩层厚度、地形坡向、坡角一定时，露头宽度 随岩层面与地面的夹角γ的不同而变化，直至三者平行时，整 个坡面出露同一岩层。
以上讨论是假设两个因素不变，第三因素变化对露头宽度的影响。 实际三个因素会同时变化，所以应按实际情况综合考虑。地面与 层面的夹角对露头宽度影响较大，因此露头宽度的变化，并不能 直接反映岩层厚度的变化。同一厚度的岩层，可以有不同的露头 宽度，而不同厚度的岩层可以有相同的露头宽度。这对阅读地质 图有重要意义。
精品jing
易水寒江雪敬奉
第七章 矿井地质制图
反映各种地质资料（煤层、构造、水文地质 等）、勘查工作以及井巷工程等资料的图件—— 地质图件。
煤矿生产常用的地质图件：地质地形图、地 质剖面图、水平切面图、煤层底板等高线图、煤 层立面投影图、钻孔柱状图、煤岩层对比图、水 文地质图等。其中，剖面图、切面图、煤层图常 称为煤矿三大基本图件。
资源与环境学院
（2）岩层倾向与地面坡向一致，倾角大于坡角 在山谷处“V”字的尖头指向下游；在山脊处“V”
字的尖头指向上下山方向。岩层露头线与地形等高线 呈相反弯曲方向。
资源与环境学院
（3）岩层倾向与地面坡向一致，倾角小于坡角 在山谷处“V”字的尖头指向上游方向；在山脊
处“V”字的尖头指向上下山方向。岩层露头线与地 形等高线呈相同弯曲方向，但露头线的弯曲程度大于 地形等高线的弯曲程度。
资源与环境学院
第一节 有关矿图的基本知识 第二节 地形地质图 第三节 地质剖面图 第四节 水平切面图 第五节 煤层底板等高线图 第六节 煤层立面投影图 第七节 其他图件（柱状图、煤岩层对比图）
资源与环境学院
第一节 有关矿图的基本知识
一、坐标系统
1、平面直角坐标系 纵轴：x轴，南北方向，北+南-； 横轴：y轴，东西方向，东+西-。
资源与环境学院
（二）单斜岩层
倾斜岩层
a
资源与环境学院
（二）单斜岩层
1.单斜岩层的露头宽度
在大比例尺地质图上，岩层露头宽度变化很大。 影响露头宽度的因素有：岩层厚度、岩层产状、地形变化。 1）厚度：岩层产状、地形坡向、坡角一定时，露头宽度的变 化与岩层厚度成正比。 即： h1＞h2 ∴ m1＞m2
资源与环境学院
2.单斜岩层的露头形态 单斜岩层的露头形态决定于岩层产状与地形之间的关 系。单斜岩层产状不同，与地形的关系可分三种情况： （1）岩层倾向与地面坡向相反 岩层露头呈“V”字形或锯齿形曲线，在山谷处“V” 字的尖头指向上游；在山脊处“V”字的尖头指向下山方 向。岩层露头线与 地形线呈相 同弯曲方向。
2、高程
Z x
y
Z轴，铅垂方向，向上为+，向下为- ； 大地水准面（平均黄海平面）标高为0m。
二、比例尺
数字比例尺（1：x） 图示（线条）比例尺
三、图名、图例、土签、图幅
资源与环境学院
四、投影
1、点的投影：过空间点向投影面做垂线，垂足即为所求。 2、线的投影：线由无数个点构成。直线投影确定两端点即可。 3、面的投影：面由无数条线构成。通常以面上的一组等高线
资源与环境学院
资源与环境学院
资源与环境学院
资源与环境学院
不对称背斜
宁夏贺兰山奥陶系
背斜在形态上为一个弧顶向上的弯曲，中 心部分为老地层，两侧地层依资次源变与环新境学。院
东非裂谷的断裂面
资源与环境学院
水平构造
资源与环境学院
三、各种地质现象在地形地质图上的表现 （一）水平岩层 水平岩层：岩层倾角在0－5°的单斜岩层。 水平岩层在地形地质图上具有如下特征： （1）当地表未受切割或切割不太深的情况下，地表 只出现新岩层。 （2）切割较深时，低洼处出现较老岩层。 （3）水平岩层的层面为水平面，所以地质界线与 地形等高线平行一致，不会相交。
资源与环境学院
（4）地层界线与地形等高线一样，在河谷中呈“V”字 型弯曲，尖端指向上游，整个地层界线是封闭的曲线。
（5）水平岩层露头宽度决定于岩层厚度及地形坡度：
露头宽度:岩层在地表出露宽度的水平投影。
A.地形坡度一定，露头宽度与 岩层厚度成正比。
B.岩层厚度一定，露头宽度与 地形坡角大小成反比，当 坡角等于90°时（陡壁处）， 岩层的顶底界线重合，露头 宽度为0。
（高程相等的点的连线，相当于所求面与水平 面的交线）的投影来表示所求面的空间形态。 所有面状构造都可如此表示。 五、编绘矿图应遵循的原则 1、相似平行原则 岩层产状渐变，地质迹线平行，相邻可互推。 2、连续、不连续原则 煤岩层连续，地质迹线连续，遇断层等则变化。 3、断层延展、消失原则 任何构造都有其分布范围。 4、三大图件对应原则 各图仅仅是反映侧面不同，故对应是必然的。
资源与环境学院
（三）主要用途
1.选择井口、工业广场、运输线路、供电线路 2.与采掘工程平面图配合，形成井上下对照图
资源与环境学院
图签示意
资源与环境学院
资源与环境节 地形地质图
资源与环境学院
二、编制方法 基础图件 —— 地形图 （一）地形地质图的填绘
选择填图区内典型、完整、具有代表性的剖面，进行详细 测量和研究。按照一定的比例尺，确定观测路线、观测点距， 对露头进行观察、描述，把地质界线（地层界线、构造线）填 绘到图上。
资源与环境学院
资源与环境学院
第二节 地形地质图
一、概述 （一）概念
地形地质图是表示研究区的地形特征、地层、矿产分 布、岩层产状及地质构造特征的图件。可简称地质图。 （二）内容
在地形图的基础上，加绘地质资料（断层、煤层、标 志层等）形成的图件： 地形、地物；各种勘查工程；地层分界线；井田分界线等。
（二）利用地质剖面图编制地形地质图
已知两个（或两个以上）的地质剖面 1.绘制经纬网格线 2.投放勘查工程：按钻孔、探井等工程点坐标值，放到相应 的平面位置上，其中同一条直线各工程点的连线—勘查线 3.投放地质点 4.分析连线
资源与环境学院
a΄
b΄ c΄
c
a
b
资源与环境学院
三、各种地质现象在地形地质图上的表现
资源与环境学院
2）地形：岩层产状、厚度一定时，露头宽度随地 形坡向、坡角的不同而变化很大：0～无穷大（即 坡面出露同一岩层）。
⑤
④ ③ ②①
P
C
D
S
资源与环境学院
3）产状：岩层厚度、地形坡向、坡角一定时，露头宽度 随岩层面与地面的夹角γ的不同而变化，直至三者平行时，整 个坡面出露同一岩层。
以上讨论是假设两个因素不变，第三因素变化对露头宽度的影响。 实际三个因素会同时变化，所以应按实际情况综合考虑。地面与 层面的夹角对露头宽度影响较大，因此露头宽度的变化，并不能 直接反映岩层厚度的变化。同一厚度的岩层，可以有不同的露头 宽度，而不同厚度的岩层可以有相同的露头宽度。这对阅读地质 图有重要意义。
