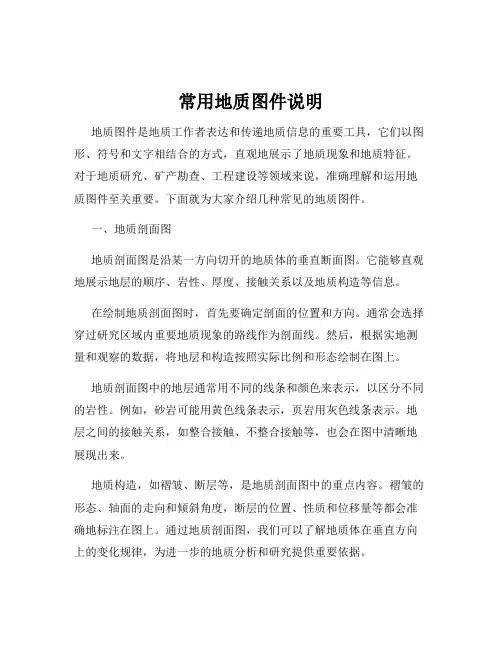

常用地质图件说明地质图件是地质工作者表达和传递地质信息的重要工具，它们以图形、符号和文字相结合的方式，直观地展示了地质现象和地质特征。
对于地质研究、矿产勘查、工程建设等领域来说，准确理解和运用地质图件至关重要。
下面就为大家介绍几种常见的地质图件。
一、地质剖面图地质剖面图是沿某一方向切开的地质体的垂直断面图。
它能够直观地展示地层的顺序、岩性、厚度、接触关系以及地质构造等信息。
在绘制地质剖面图时，首先要确定剖面的位置和方向。
通常会选择穿过研究区域内重要地质现象的路线作为剖面线。
然后，根据实地测量和观察的数据，将地层和构造按照实际比例和形态绘制在图上。
地质剖面图中的地层通常用不同的线条和颜色来表示，以区分不同的岩性。
例如，砂岩可能用黄色线条表示，页岩用灰色线条表示。
地层之间的接触关系，如整合接触、不整合接触等，也会在图中清晰地展现出来。
地质构造，如褶皱、断层等，是地质剖面图中的重点内容。
褶皱的形态、轴面的走向和倾斜角度，断层的位置、性质和位移量等都会准确地标注在图上。
通过地质剖面图，我们可以了解地质体在垂直方向上的变化规律，为进一步的地质分析和研究提供重要依据。
二、地质平面图地质平面图是在水平面上展示地质信息的图件。
它反映了地表出露的地层、岩石、构造、矿产等的分布情况。
绘制地质平面图需要进行大量的野外地质调查和测量工作。
首先，要确定图的比例尺和范围。
然后，将观察到的地质现象，如地层的露头、岩石的分布、断层的走向等，用规定的符号和线条标注在图上。
在地质平面图中，地层通常用不同的花纹和颜色来表示，并且会标注地层的代号和名称。
构造线，如褶皱的轴线、断层线等，会用特定的线条来表示，并注明其性质和产状。
此外，还会标注出矿产的分布位置和类型。
地质平面图是进行区域地质研究和矿产勘查的基础图件，它能够帮助我们从宏观上了解地质体的空间分布特征，为进一步的工作提供指导。
三、柱状图地质柱状图是对一个地区地层垂直序列的综合描述。
