自动控制原理实验报告一、实验目的。
本实验旨在通过实际操作，加深对自动控制原理的理解，掌握PID控制器的调节方法，并验证PID控制器的性能。
二、实验原理。
PID控制器是一种常见的控制器，它由比例环节（P）、积分环节（I）和微分环节（D）三部分组成。
比例环节的作用是根据偏差的大小来调节控制量的大小；积分环节的作用是根据偏差的累积值来调节控制量的大小；微分环节的作用是根据偏差的变化率来调节控制量的大小。
PID控制器通过这三个环节的协同作用，可以实现对被控对象的精确控制。
三、实验装置。
本次实验所使用的实验装置包括PID控制器、被控对象、传感器、执行机构等。
四、实验步骤。
1. 将PID控制器与被控对象连接好，并接通电源。
2. 调节PID控制器的参数，使其逐渐接近理想状态。
3. 对被控对象施加不同的输入信号，观察PID控制器对输出信号的调节情况。
4. 根据实验结果，对PID控制器的参数进行调整，以达到最佳控制效果。
五、实验结果与分析。
经过实验，我们发现当PID控制器的比例系数较大时，控制效果会更为迅速，但会引起超调；当积分系数较大时，可以有效消除稳态误差，但会引起响应速度变慢；当微分系数较大时，可以有效抑制超调，但会引起控制系统的抖动。
因此，在实际应用中，需要根据被控对象的特性和控制要求，合理调节PID控制器的参数。
六、实验总结。
通过本次实验，我们深刻理解了PID控制器的工作原理和调节方法，加深了对自动控制原理的认识。
同时，我们也意识到在实际应用中，需要根据具体情况对PID控制器的参数进行调整，以实现最佳的控制效果。
七、实验心得。
本次实验不仅让我们在理论知识的基础上得到了实践锻炼，更重要的是让我们意识到掌握自动控制原理是非常重要的。
只有通过实际操作，我们才能更好地理解和掌握知识，提高自己的实际动手能力和解决问题的能力。
八、参考文献。
[1] 《自动控制原理》，XXX，XXX出版社，2010年。
[2] 《PID控制器调节方法》，XXX，XXX期刊，2008年。
自动控制原理实验专业班级姓名学号实验时间：2010.10—2010.11一、实验目的和要求：通过自动控制原理实验牢固地掌握《自动控制原理》课的基本分析方法和实验测试手段。
能应用运算放大器建立各种控制系统的数学模型，掌握系统校正的常用方法，掌握系统性能指标同系统结构和参数之间的基本关系。
通过大量实验，提高动手、动脑、理论结合实际的能力，提高从事数据采集与调试的能力，为构建系统打下坚实的基础。
二、实验仪器、设备（软、硬件）及仪器使用说明自动控制实验系统一套计算机（已安装虚拟测量软件---LABACT）一台椎体连接线 18根典型环节实验（一）、实验目的：1、了解相似性原理的基本概念。
2、掌握用运算放大器构成各种常用的典型环节的方法。
3、掌握各类典型环节的输入和输出时域关系及相应传递函数的表达形式，熟悉各典型环节的参数（K、T）。
4、学会时域法测量典型环节参数的方法。
（二）、实验内容：1、用运算放大器构成比例环节、惯性环节、积分环节、比例积分环节、比例微分环节和比例积分微分环节。
2、在阶跃输入信号作用下，记录各环节的输出波形，写出输入输出之间的时域数学关系。
3、在运算放大器上实现各环节的参数变化。
（三）、实验要求：1、仔细阅读自动控制实验装置布局图和计算机虚拟测量软件的使用说明书。
2、做好预习，根据实验内容中的原理图及相应参数，写出其传递函数的表达式，并计算各典型环节的时域输出响应和相应参数（K、T）。
3、分别画出各典型环节的理论波形。
5、输入阶跃信号，测量各典型环节的输入和输出波形及相关参数。
（四）、实验原理实验原理及实验设计：1．比例环节： Ui-Uo的时域响应理论波形：传递函数：比例系数：时域输出响应：2．惯性环节： Ui-Uo的时域响应理论波形：传递函数：比例系数：时常数：时域输出响应：3．积分环节： Ui-Uo的时域响应理论波形：传递函数：时常数：时域输出响应：4．比例积分环节： Ui-Uo的时域响应理论波形：传递函数：比例系数：时常数：时域输出响应：5．比例微分环节： Ui-Uo的时域响应理论波形：传递函数：比例系数：时常数：时域输出响应：6．比例积分微分环节： Ui-Uo的时域响应理论波形：传递函数：比例系数：时常数：时域输出响应：(五)、实验方法与步骤2、测量输入和输出波形图。

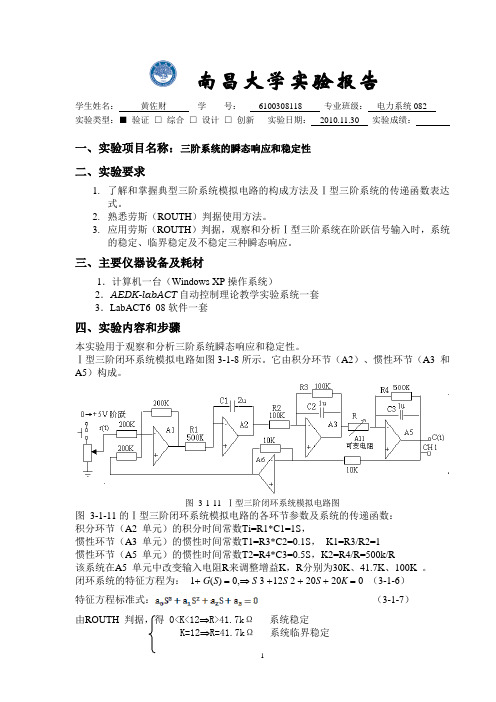

南昌大学实验报告学生姓名：黄佐财学号：6100308118 专业班级：电力系统082实验类型：■验证□综合□设计□创新实验日期：2010.11.30 实验成绩：一、实验项目名称：三阶系统的瞬态响应和稳定性二、实验要求1.了解和掌握典型三阶系统模拟电路的构成方法及Ⅰ型三阶系统的传递函数表达式。
2.熟悉劳斯（ROUTH）判据使用方法。
3.应用劳斯（ROUTH）判据，观察和分析Ⅰ型三阶系统在阶跃信号输入时，系统的稳定、临界稳定及不稳定三种瞬态响应。
三、主要仪器设备及耗材1．计算机一台（Windows XP操作系统）2．AEDK-labACT自动控制理论教学实验系统一套3．LabACT6_08软件一套四、实验内容和步骤本实验用于观察和分析三阶系统瞬态响应和稳定性。
Ⅰ型三阶闭环系统模拟电路如图3-1-8所示。
它由积分环节（A2）、惯性环节（A3 和A5）构成。
图3-1-11 Ⅰ型三阶闭环系统模拟电路图图3-1-11的Ⅰ型三阶闭环系统模拟电路的各环节参数及系统的传递函数：积分环节（A2 单元）的积分时间常数Ti=R1*C1=1S，惯性环节（A3 单元）的惯性时间常数T1=R3*C2=0.1S，K1=R3/R2=1惯性环节（A5 单元）的惯性时间常数T2=R4*C3=0.5S，K2=R4/R=500k/R该系统在A5 单元中改变输入电阻R来调整增益K，R分别为30K、41.7K、100K 。
闭环系统的特征方程为：1+ G(S) = 0,⇒ S 3 +12S 2 + 20S + 20K = 0 （3-1-6）特征方程标准式：（3-1-7）由ROUTH 判据，得 0<K<12⇒R>41.7kΩ系统稳定K=12⇒R=41.7kΩ系统临界稳定K>12 R<41.7k Ω 系统不稳定Ⅰ型三阶闭环系统模拟电路图见图3-1-11，分别将（A11）中的直读式可变电阻调整到30K 、41.7K 、100K ，跨接到A5 单元（H1）和（IN ）之间，改变系统开环增益进行实验。
自动控制原理实验报告实验目的，通过本次实验，掌握自动控制原理的基本概念和实验操作方法，加深对自动控制原理的理解和应用。
实验仪器与设备，本次实验所需仪器设备包括PID控制器、温度传感器、电磁阀、水槽、水泵等。
实验原理，PID控制器是一种广泛应用的自动控制设备，它通过对比设定值和实际值，根据比例、积分、微分三个控制参数对控制对象进行调节，以实现对控制对象的精确控制。
实验步骤：1. 将温度传感器插入水槽中，保证传感器与水温充分接触；2. 将水泵接通，使水槽内的水开始循环；3. 设置PID控制器的参数，包括比例系数、积分时间、微分时间等；4. 通过调节PID控制器的参数，使得水槽中的水温稳定在设定的目标温度；5. 观察记录PID控制器的输出信号和水温的变化情况；6. 分析实验结果，总结PID控制器的控制特性。
实验结果与分析：经过实验操作，我们成功地将水槽中的水温控制在了设定的目标温度范围内。
在调节PID控制器参数的过程中，我们发现比例系数的调节对控制效果有着明显的影响，适当增大比例系数可以缩小温度偏差，但过大的比例系数也会导致控制系统的超调现象；积分时间的调节可以消除静差，但过大的积分时间会导致控制系统的超调和振荡；微分时间的调节可以抑制控制系统的振荡，但过大的微分时间也会使控制系统的响应变慢。
结论：通过本次实验，我们深入理解了PID控制器的工作原理和调节方法，掌握了自动控制原理的基本概念和实验操作方法。
我们通过实验操作和数据分析，加深了对自动控制原理的理解和应用。
总结：自动控制原理是现代控制工程中的重要内容，PID控制器作为一种经典的控制方法，具有广泛的应用前景。
通过本次实验，我们不仅学习了自动控制原理的基本知识，还掌握了PID控制器的调节方法和控制特性。
这对我们今后的学习和工作都具有重要的意义。
一、实验目的1. 理解并掌握自动控制原理的基本概念和基本分析方法。
2. 掌握典型环节的数学模型及其在控制系统中的应用。
3. 熟悉控制系统的时间响应和频率响应分析方法。
4. 培养实验操作技能和数据处理能力。
二、实验原理自动控制原理是研究控制系统动态性能和稳定性的一门学科。
本实验主要涉及以下几个方面：1. 典型环节：比例环节、积分环节、微分环节、惯性环节等。
2. 控制系统：开环控制系统和闭环控制系统。
3. 时间响应：阶跃响应、斜坡响应、正弦响应等。
4. 频率响应：幅频特性、相频特性等。
三、实验内容1. 典型环节的阶跃响应- 比例环节- 积分环节- 比例积分环节- 比例微分环节- 比例积分微分环节2. 典型环节的频率响应- 幅频特性- 相频特性3. 二阶系统的阶跃响应- 上升时间- 调节时间- 超调量- 峰值时间4. 线性系统的稳态误差分析- 偶然误差- 稳态误差四、实验步骤1. 典型环节的阶跃响应- 搭建比例环节、积分环节、比例积分环节、比例微分环节、比例积分微分环节的实验电路。
- 使用示波器观察并记录各个环节的阶跃响应曲线。
- 分析并比较各个环节的阶跃响应曲线，得出结论。
2. 典型环节的频率响应- 搭建比例环节、积分环节、比例积分环节、比例微分环节、比例积分微分环节的实验电路。
- 使用频率响应分析仪测量各个环节的幅频特性和相频特性。
- 分析并比较各个环节的频率响应特性，得出结论。
3. 二阶系统的阶跃响应- 搭建二阶系统的实验电路。
- 使用示波器观察并记录二阶系统的阶跃响应曲线。
- 计算并分析二阶系统的上升时间、调节时间、超调量、峰值时间等性能指标。
4. 线性系统的稳态误差分析- 搭建线性系统的实验电路。
- 使用示波器观察并记录系统的稳态响应曲线。
- 计算并分析系统的稳态误差。
五、实验数据记录与分析1. 典型环节的阶跃响应- 比例环节：K=1，阶跃响应曲线如图1所示。
- 积分环节：K=1，阶跃响应曲线如图2所示。
⾃动控制原理（实验指导书）⽬录实验⼀典型环节的模拟研究（验证型）（2）实验⼆典型系统的瞬态响应和稳定性（设计型）（9）实验三动态系统的数值模拟（验证型）（15）实验三动态系统的频率特性研究（综合型）（16）实验四动态系统的校正研究（设计型）（18）附录XMN—2学习机使⽤⽅法简介（20）实验⼀典型环节的模拟研究⼀、实验⽬的:1、了解并掌握XMN-2型《⾃动控制原理》学习机的使⽤⽅法，掌握典型环节模拟电路的构成⽅法，培养学⽣实验技能。
2、熟悉各种典型线性环节的阶跃响应曲线。
3、了解参数变化对典型环节动态特性的影响。
⼆、实验设备Uo(S)=（K+TS 1）S1?)1()()(21210210CS R R RR R R R S U S U i +++≈（1-19）⽐较式(1-17)和(1-19)得K=21R R R +T=C R R R R ?+2121 （1-20）当输⼊为单位阶跃信号,即Ui(t)=1(t)时,Ui(S)=1/S 。
则由式（1-17）得到111)()(23111022100210++?+++=S C R S C R C R C R S C R R R R S U S U i (1-24) 考虑到R 1》R 2》R 3，则式（1-24）可近似为S C R R R S C R R R S U S U i 2021100101)()(++≈（1-25）⽐较式(1-23)和(1-25)得K P =1R R ， T 1=R 0C 1T D =2021C R R R ? （1-26）当输⼊为单位阶跃信号,即Ui(t)=1(t)时,Ui(S)=1/S 。
则由式（1-23）得到U o (S)=（K P +ST 11+T D S ）S 1?五、实验报告要求：1、实验前计算确定典型环节模拟电路的元件参数各⼀组，并推导环节传递函数参数与模拟电路电阻、电容值的关系以及画出理想阶跃响应曲线。
2、实验观测记录。
实验报告课程名称： 自动控制原理 实验项目： 典型环节的时域相应 实验地点： 自动控制实验室实验日期： 2017 年 3 月 22 日(5)理想与实际阶跃响应对照曲线： ① 取R0 = 200K ；R1 = 100K 。
② 取R0 = 200K ；R1 = 200K 。
2．积分环节 (I) (1)方框图(2)传递函数： TS S Ui S Uo 1)()(=(3)阶跃响应： )0(1)(≥=t t Tt Uo 其中 C R T 0=(4)模拟电路图(5) 理想与实际阶跃响应曲线对照： ① 取R0 = 200K ；C = 1uF 。
② 取R0 = 200K ；C = 2uF 。
3．比例积分环节 (PI) (1)方框图：模拟电路图：②取 R0=R1=200K ；C=2uF 。
+Uo10VU o(t)2 1U i(t ) 00 .tUo无穷U o(t)21U i(t )0 .2st理想阶跃响应曲线实测阶跃响应曲线① 取R0 = R2 = 100K ，R3 = 10K ，C = 1uF ；R1 = 100K 。
② 取R0=R2=100K ，R3=10K ，C=1uF ；R1=200K 。
6.比例积分微分环节 (PID) (1)方框图：(2)传递函数： (3)阶跃响应： (4)模拟电路图：Uo无穷U o(t)2 1U i(t )0 .4stUo10VUo(t)2 1U i(t )0 .4stKp+ U i(S)1 Ti S+U o(S)+ +Td S(5)理想与实际阶跃响应曲线对照：①取 R2 = R3 = 10K，R0 = 100K，C1 = C2 = 1uF；R1 = 100K。
②取 R2 = R3 = 10K，R0 = 100K，C1 = C2 = 1uF；R1 = 200K。
四、实验步骤及结果波形1.按所列举的比例环节的模拟电路图将线接好。
检查无误后开启设备电源。
2.将信号源单元的“ST”端插针与“S”端插针用“短路块”短接。
2014-2015学年第二学期自动控制原理实验报告姓名：王丽学号：20122527班级：交控3班指导教师：周慧实验一：典型系统的瞬态响应和稳定性1. 比例环节的阶跃响应曲线图（1:1）比例环节的阶跃响应曲线图（1:2）2. 积分环节的阶跃响应曲线图（c=1uf）3. 比例积分环节的阶跃响应曲线图（c=1uf）比例积分环节的阶跃响应曲线图（c=2uf）4. 惯性环节的阶跃响应曲线图（c=1uf）惯性环节的阶跃响应曲线图（c=2uf）5. 比例微分环节的阶跃响应曲线图（r=100k）比例微分环节的阶跃响应曲线图（r=200k）6. 比例积分微分环节的阶跃响应曲线图（r=100k）比例积分微分环节的阶跃响应曲线图（r=200k）实验结论1. 积分环节的阶跃响应曲线图可以看出，积分环节有两个明显的特征：（1）输出信号是斜坡信号（2）积分常数越大，达到顶峰需要的时间就越长2. 比例积分环节就是把比例环节与积分环节并联，分别取得结果之后再叠加起来，所以从图像上看，施加了阶跃信号以后，输出信号先有一个乘了系数K的阶跃，之后则逐渐按斜坡形式增加，形式同比例和积分的加和是相同的，因而验证了这一假设。
3. 微分环节对于阶跃信号的响应，在理论上，由于阶跃信号在施加的一瞬间有跳变，造成其微分结果为无穷大，之后阶跃信号不再变化，微分为0，表现为输出信号开始衰减。
4. PID环节同时具备了比例、积分、微分三个环节的特性，输出图像其实也就是三个环节输出特性的叠加。
三个环节在整个系统中的工作实际上是相互独立的，这也与它们是并联关系的事实相符合。
5.惯性环节的传递函数输出函数：可以看到，当t→∞时，r(t)≈Ku(t),这与图中的曲线是匹配的。
实验心得通过本实验我对试验箱更加熟悉，会连接电路；更直观的看到电路的数学模型和电路的响应曲线图三者之间的关系，这让我能够将在此之前所学的知识联系到一起。
不管是什么电路，如果要研究它首先就是得到它的数学模型，然后再通过对数学模型的研究间接的来研究该电路。
实验三 典型环节（或系统）的频率特性测量一、实验目的1．学习和掌握测量典型环节（或系统）频率特性曲线的方法和技能。
2．学习根据实验所得频率特性曲线求取传递函数的方法。
二、实验内容1．用实验方法完成一阶惯性环节的频率特性曲线测试。
2．用实验方法完成典型二阶系统开环频率特性曲线的测试。
3．根据测得的频率特性曲线求取各自的传递函数。
4．用软件仿真方法求取一阶惯性环节频率特性和典型二阶系统开环频率特性，并与实验所得结果比较。
三、实验步骤1．利用实验设备完成一阶惯性环节的频率特性曲线测试。
在熟悉上位机界面操作的基础上，充分利用上位机提供的虚拟示波器与信号发生器功能。
为了利用上位机提供的虚拟示波器与信号发生器功能，接线方式将不同于上述无上位机情况。
仍以一阶惯性环节为例，此时将Ui 连到实验箱 U3单元的O1（D/A 通道的输出端），将Uo 连到实验箱 U3单元的I1（A/D 通道的输入端），并连好U3单元至上位机的并口通信线。
接线完成，经检查无误，再给实验箱上电后，启动上位机程序，进入主界面。
界面上的操作步骤如下：①按通道接线情况完成“通道设置”:在界面左下方“通道设置”框内，“信号发生通道”选择“通道O1＃”，“采样通道X ”选择“通道I1＃”，“采样通道Y ”选择“不采集”。
②进行“系统连接”（见界面左下角），如连接正常即可按动态状态框内的提示（在界面正下方）“进入实验模式”；如连接失败，检查并口连线和实验箱电源后再连接，如再失败则请求指导教师帮助。
③进入实验模式后，先对显示进行设置：选择“显示模式”（在主界面左上角）为“Bode”。
④完成实验设置，先选择“实验类别”（在主界面右上角）为“频域”，然后点击“实验参数设置”，在弹出的“频率特性测试频率点设置”框内，确定实验要测试的频率点。
注意设置必须满足ω<30Rad/sec 。
⑤以上设置完成后，按“实验启动”启动实验。
界面中下方的动态提示框将显示实验测试的进展情况，从开始测试直至结束的过程大约需要2分钟。

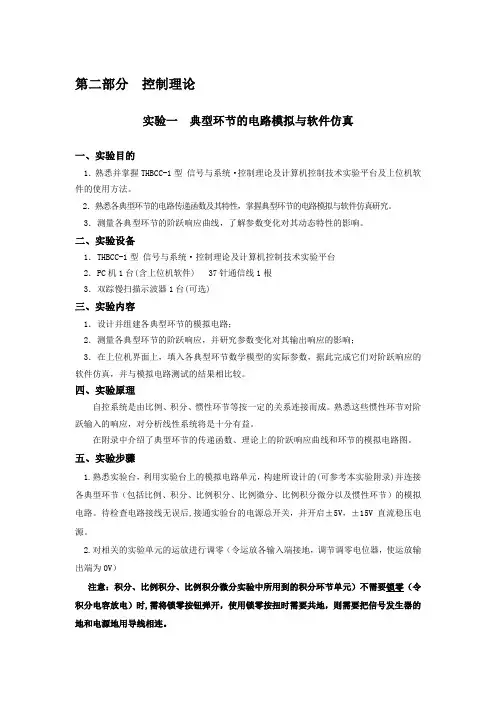

第二部分控制理论实验一典型环节的电路模拟与软件仿真一、实验目的1．熟悉并掌握THBCC-1型信号与系统·控制理论及计算机控制技术实验平台及上位机软件的使用方法。
2．熟悉各典型环节的电路传递函数及其特性，掌握典型环节的电路模拟与软件仿真研究。
3．测量各典型环节的阶跃响应曲线，了解参数变化对其动态特性的影响。
二、实验设备1．THBCC-1型信号与系统·控制理论及计算机控制技术实验平台2．PC机1台(含上位机软件) 37针通信线1根3．双踪慢扫描示波器1台(可选)三、实验内容1．设计并组建各典型环节的模拟电路；2．测量各典型环节的阶跃响应，并研究参数变化对其输出响应的影响；3．在上位机界面上，填入各典型环节数学模型的实际参数，据此完成它们对阶跃响应的软件仿真，并与模拟电路测试的结果相比较。
四、实验原理自控系统是由比例、积分、惯性环节等按一定的关系连接而成。
熟悉这些惯性环节对阶跃输入的响应，对分析线性系统将是十分有益。
在附录中介绍了典型环节的传递函数、理论上的阶跃响应曲线和环节的模拟电路图。
五、实验步骤1.熟悉实验台，利用实验台上的模拟电路单元，构建所设计的(可参考本实验附录)并连接各典型环节（包括比例、积分、比例积分、比例微分、比例积分微分以及惯性环节）的模拟电路。
待检查电路接线无误后,接通实验台的电源总开关，并开启±5V，±15V直流稳压电源。
2.对相关的实验单元的运放进行调零（令运放各输入端接地，调节调零电位器，使运放输出端为0V）注意：积分、比例积分、比例积分微分实验中所用到的积分环节单元）不需要锁零（令积分电容放电）时,需将锁零按钮弹开，使用锁零按扭时需要共地，则需要把信号发生器的地和电源地用导线相连。
3．测试各典型环节的阶跃响应，并研究参数变化对输出响应的影响1) 不用上位机时，将实验平台上 “阶跃信号发生器”单元的输出端与相关电路的输入端相连，选择“正输出”然后按下按钮，产生一个阶跃信号(用万用表测试其输出电压,并调节电位器,使其输出电压为“1”V ，用示波器x-t 显示模式观测该电路的输入与输出曲线如果效果不好要做新做则只要按一下锁零开关对电容放电，在重新做即可。
自动控制原理实验实验1 控制系统典型环节的模拟利用运算放大器的基本特性，如：开环增益高，输入阻抗大、输出阻抗小等，通过设置不同的反馈网络，可以模拟各种典型环节。
一．实验目的● 掌握用运算放大器组成控制系统典型环节的电子电路原理。
●观察几种典型环节的阶跃响应曲线。
● 了解参数变化对典型环节输出动态性能（即阶跃响应）的影响。
二．实验仪器●THSCC-1实验箱一台。
● 示波器一台。
三．实验内容 1．比例环节比例（P ）环节的方框图如图1-1所示。
图1-1比例环节方框图K Z Z S u S u S G i o ==-=12)()()(当输入为单位阶跃信号，即u i =-1V 时，u i （s ）=s 1，则u o （s ）=K s1，所以输出响应为：u o （t ）=K （t ≥0）。
比例环节实验原理图如图1-2所示。
选择：K=R2/R1=2，例如选择R2=820k ，R1=410k ，或选择R2=100k ，R1=51k 。
R2图1-2 比例环节实验原理图和输出波形实验步骤： （1）调整示波器： ● 选择输入通道CH1或CH2。
● 逆时针调节示波器的时间旋钮“TIME/DIV ”到底，使光标为一点，并调节上下“位移”旋钮使光标位于0线上。
●调整示波器的输入幅度档位选择开关，选择合适的档位使信号幅度便于观察，例如选择档位为1V 档。
● 将输入幅度档位选择开关中心的微调旋钮顺时针旋到底。
● 将信号选择开关打到DC 档。
（2）顺时针调节实验箱的旋钮，使阶跃信号为负（绿灯亮）。
（3）阶跃信号接到示波器上，调节实验箱的幅度旋钮。
使负跳变幅度为一格（即Ui=-1V ）。
（4）接好实验线路，按下阶跃信号按钮，观察示波器的波形。
预习思考：输出幅度跳变应为……? 2.惯性环节惯性环节实验原理图如图1-3所示。
其传递函数为：11)()()(+==TS K s u s u S G i o ， K= R2/R1，T=R2*C 当输入为单位阶跃信号，即u i （t ）=-1V 时，u i （s ）=S 1，则u o （s ）=S11TS 1⋅+ 所以输出响应为u o （t ）=)e1(K Tt--。
自动控制原理实验报告实验目的，通过本次实验，掌握自动控制原理的基本知识，了解控制系统的结构和工作原理，以及掌握控制系统的设计和调试方法。
实验仪器，本次实验所使用的仪器有PID控制器、执行器、传感器等。
实验原理，自动控制系统是指通过传感器采集被控对象的信息，经过控制器处理后，通过执行器对被控对象进行调节，以达到设定的控制目标。
其中PID控制器是通过比较被控对象的实际值和设定值，计算出误差，并根据比例、积分、微分三个参数来调节执行器输出的控制信号，使被控对象的实际值逐渐趋近设定值的一种控制方式。
实验步骤：1. 将PID控制器与执行器、传感器连接好，并确认连接正确无误。
2. 设置被控对象的设定值，并观察实际值的变化情况。
3. 调节PID控制器的参数，观察被控对象的响应情况，找到最佳的控制参数组合。
4. 对不同类型的被控对象进行实验，比较不同参数组合对控制效果的影响。
实验结果与分析：通过实验我们发现，合适的PID参数组合能够使被控对象的实际值快速稳定地达到设定值，并且对不同类型的被控对象，需要调节的参数组合也有所不同。
在实际工程中，需要根据被控对象的特性和控制要求来选择合适的PID参数，并进行调试和优化。
结论：本次实验使我们进一步了解了自动控制原理，掌握了PID控制器的基本原理和调试方法，对控制系统的设计和调试有了更深入的理解。
同时也认识到在实际工程中，需要根据具体情况来选择合适的控制方法和参数，进行调试和优化，以达到最佳的控制效果。
通过本次实验，我们对自动控制原理有了更深入的认识，对控制系统的设计和调试方法有了更加清晰的理解，相信这对我们今后的学习和工作都将有所帮助。
一、实验目的1. 理解自动控制系统的基本概念和组成；2. 掌握典型环节的传递函数和响应特性；3. 熟悉PID控制器的原理和参数整定方法；4. 通过实验验证理论知识的正确性，提高实际操作能力。
二、实验设备1. 自动控制原理实验箱；2. 示波器；3. 数字多用表；4. 个人电脑；5. 实验指导书。
三、实验原理自动控制系统是一种根据给定输入信号自动调节输出信号的系统。
它主要由控制器、被控对象和反馈环节组成。
控制器根据被控对象的输出信号与给定信号的偏差，通过调节控制器的输出信号来改变被控对象的输入信号，从而实现对被控对象的控制。
1. 典型环节（1）比例环节：比例环节的传递函数为G(s) = K，其中K为比例系数。
比例环节的响应特性为输出信号与输入信号成线性关系。
（2）积分环节：积分环节的传递函数为G(s) = 1/s，其中s为复频域变量。
积分环节的响应特性为输出信号随时间逐渐逼近输入信号。
（3）比例积分环节：比例积分环节的传递函数为G(s) = K(1 + 1/s)，其中K为比例系数。
比例积分环节的响应特性为输出信号在比例环节的基础上，逐渐逼近输入信号。
2. PID控制器PID控制器是一种常用的控制器，其传递函数为G(s) = Kp + Ki/s + Kd(s/s^2)，其中Kp、Ki、Kd分别为比例系数、积分系数和微分系数。
PID控制器可以实现对系统的快速、稳定和精确控制。
四、实验内容及步骤1. 实验一：典型环节的阶跃响应（1）搭建比例环节电路，观察并记录输出信号随时间的变化曲线；（2）搭建积分环节电路，观察并记录输出信号随时间的变化曲线；（3）搭建比例积分环节电路，观察并记录输出信号随时间的变化曲线。
2. 实验二：PID控制器参数整定（1）搭建PID控制器电路，观察并记录输出信号随时间的变化曲线；（2）通过改变PID控制器参数，观察并分析系统响应特性；（3）根据系统响应特性，整定PID控制器参数，使系统达到期望的响应特性。
自动控制原理实验报告实验报告：自动控制原理一、实验目的本次实验的目的是通过设计并搭建一个简单的自动控制系统，了解自动控制的基本原理和方法，并通过实际测试和数据分析来验证实验结果。
二、实验装置和仪器1. Arduino UNO开发板2.电机驱动模块3.直流电机4.旋转角度传感器5.杜邦线6.电源适配器三、实验原理四、实验步骤1. 将Arduino UNO开发板与电机驱动模块、旋转角度传感器和直流电机进行连接。
2. 编写Arduino代码，设置电机的控制逻辑和旋转角度的反馈机制。
3. 将编写好的代码上传至Arduino UNO开发板。
4.将电源适配器连接至系统，确保实验装置正常供电。
5.启动实验系统并观察电机的转动情况。
6.记录电机的转动角度和实际目标角度的差异，并进行数据分析。
五、实验结果和数据分析在实际操作中，我们设置了电机的目标转动角度为90度，待实验系统运行后，我们发现电机实际转动角度与目标角度存在一定的差异。
通过对数据的分析，我们发现该差异主要由以下几个方面导致：1.电机驱动模块的响应速度存在一定的延迟，导致电机在到达目标角度时出现一定的误差。
2.旋转角度传感器的精度有限，无法完全准确地测量电机的实际转动角度。
这也是导致实际转动角度与目标角度存在差异的一个重要原因。
3.电源适配器的稳定性对电机的转动精度也有一定的影响。
六、实验总结通过本次实验，我们了解了自动控制的基本原理和方法，并通过实际测试和数据分析了解了自动控制系统的运行情况。
同时，我们也发现了实际系统与理论预期之间存在的一些差异，这些差异主要由电机驱动模块和旋转角度传感器等因素引起。
为了提高自动控制系统的精度，我们需要不断优化和改进这些因素，并进行相应的校准和调试。
实验的结果也提醒我们，在实际应用中，需要考虑各种因素的影响，以确保自动控制系统的可靠性和准确性。
《自动控制原理实验》实验报告班级：自动化0901姓名：***学号：*********东华大学信息学院实验一 MATLAB 中数学模型的表示MP2.1考虑两个多项式2()21p s s s =++ ，()1q s s =+使用 MATLAB 计算下列各式：程序： （a ）>> A=[1 2 1];B=[1 1]; >> C=conv(A,B)运行结果: C =1 3 3 1 (b)>> num=[1 1]; >> den=[1 2 1]; >> z=roots(num); >> p=roots(den); >> z,p运行结果: z =-1 p =-1 -1 (c)>> value=polyval(p,-1) 运行结果: value = 0程序：(a)>> num1=[1];num2=[1 2];den1=[1 1];den2=[1 3];[num,den]=series(num1,den1,num2,den2);[num,den]=cloop(num,den,-1);printsys(num,den)运行结果:num/den =s + 2----------------s^2 + 5 s + 5(b)step(num,den)运行结果:(a)>> num1=[1]; den1=[1 1];num2=[1]; den2=[1 0 2];[num3,den3]=series(num1,den1,num2,den2);num4=[4 2]; den4=[1 2 1];[num5,den5]=feedback(num3,den3,num4,den4,-1);num6=[1]; den6=[1 0 0];num7=[50]; den7=[1];[num8,den8]=feedback(num6,den6,num7,den7,1);[num9,den9]=series(num5,den5,num8,den8);num10=[1 0 2]; den10=[1 0 0 14];[num11,den11]=feedback(num9,den9,num10,den10,-1);num12=[4]; den12=[1];[num13,den13]=series(num11,den11,num12,den12)F=tf(num13,den13)运行结果:Transfer function:4 s^5 + 8 s^4 + 4 s^3 + 56 s^2 + 112 s + 56 ----------------------------------------------------------------------------------------------------s^10 + 3 s^9 - 45 s^8 - 129 s^7 - 198 s^6 - 976 s^5 - 2501 s^4 - 3558 s^3 - 4841 s^2 - 6996 s – 2798(b)[p,z]=pzmap(num13,den13); pzmap(num13,den13);grid on运行结果:p =7.0710-7.07101.2047 +2.0871i1.2047 -2.0871i0.2984 + 1.4750i0.2984 - 1.4750i-2.4108-1.5219 + 0.9395i-1.5219 - 0.9395i-0.5517>> zz =1.2051 +2.0872i1.2051 -2.0872i-2.4101-1.0000 + 0.0000i-1.0000 - 0.0000i(c)>> Z=roots(num13)Z =1.2051 +2.0872i1.2051 -2.0872i-2.4101-1.0000 + 0.0000i-1.0000 - 0.0000i>> P=roots(den13)P =7.0710-7.07101.2047 +2.0871i1.2047 -2.0871i0.2984 + 1.4750i0.2984 - 1.4750i-2.4108-1.5219 + 0.9395i-1.5219 - 0.9395i-0.5517绘制系统的单位阶跃响应，参数Z=3,6和12。
实验三线性系统的根轨迹一、实验目的1. 熟悉MATLAB 用于控制系统中的一些基本编程语句和格式。
2. 利用MATLAB 语句绘制系统的根轨迹。
3. 掌握用根轨迹分析系统性能的图解方法。
4. 掌握系统参数变化对特征根位置的影响。
二、基础知识及MATLAB 函数根轨迹是指系统的某一参数从零变到无穷大时，特征方程的根在s 平面上的变化轨迹。
这个参数一般选为开环系统的增益K 。
课本中介绍的手工绘制根轨迹的方法，只能绘制根轨迹草图。
而用MATLAB 可以方便地绘制精确的根轨迹图，并可观测参数变化对特征根位置的影响。
假设系统的对象模型可以表示为11210111()()m m m m n n n nb s b s b s b G s KG s K s a s b s a -+--++++==++++系统的闭环特征方程可以写成01()0KG s +=对每一个K 的取值，我们可以得到一组系统的闭环极点。
如果我们改变K 的数值，则可以得到一系列这样的极点集合。
若将这些K 的取值下得出的极点位置按照各个分支连接起来，则可以得到一些描述系统闭环位置的曲线，这些曲线又称为系统的根轨迹。
绘制系统的根轨迹rlocus （）MATLAB 中绘制根轨迹的函数调用格式为:rlocus(num,den) 开环增益k 的范围自动设定。
rlocus(num,den,k) 开环增益k 的范围人工设定。
rlocus(p,z) 依据开环零极点绘制根轨迹。
r=rlocus(num,den) 不作图，返回闭环根矩阵。
[r,k]=rlocus(num,den)不作图，返回闭环根矩阵r 和对应的开环增益向量k 。
其中，num,den 分别为系统开环传递函数的分子、分母多项式系数，按s 的降幂排列。
K 为根轨迹增益，可设定增益范围。
例3-1:已知系统的开环传递函数32(1)()429s G s K s s s *+=+++，绘制系统的根轨迹的matlab 的调用语句如下:num=[1 1]; %定义分子多项式 den=[1 4 2 9]; %定义分母多项式 rlocus (num,den) %绘制系统的根轨迹 grid %画网格标度线xlabel(‘Real Axis ’),ylabel(‘Imaginary Axis ’) %给坐标轴加上说明 title(‘Root Locus ’) %给图形加上标题名 则该系统的根轨迹如图3-1（a ）所示。
若上例要绘制K 在（1，10）的根轨迹图，则此时的matlab 的调用格式如下，对应的根轨迹如图3-1（b ）所示。
num=[1 1]; den=[1 4 2 9];k=1:0.5:10; rlocus (num,den,k)1）确定闭环根位置对应增益值K 的函数rlocfind （）在MATLAB 中，提供了rlocfind 函数获取与特定的复根对应的增益K 的值。
在求出的根轨迹图上，可确定选定点的增益值K 和闭环根r （向量）的值。
该函数的调用格式为:[k,r]=rlocfind(num,den)执行前，先执行绘制根轨迹命令rlocus （num,den ），作出根轨迹图。
执行rlocfind 命令时，出现提示语句“Select a point in the graphics window ”，即要求在根轨迹图上选定闭环极点。
将鼠标移至根轨迹图选定的位置，单击左键确定，根轨迹图上出现“+”标记，即得到了该点的增益K 和闭环根r 的返回变量值。
（a ）完整根轨迹图形（b ）特定增益范围内的根轨迹图形图3-1 系统的根轨迹图形例3-2:系统的开环传递函数为23256()8325s s G s K s s s *++=+++，试求:（1）系统的根轨迹； （2）系统稳定的K 的范围；（3）K=1时闭环系统阶跃响应曲线。
则此时的matlab 的调用格式为:G=tf([1,5,6],[1,8,3,25]); %roots([1 8 3 25]) -8.0149 0.0074 + 1.7661i0.0074 - 1.7661irlocus (G); %绘制系统的根轨迹[k,r]=rlocfind(G) %确定临界稳定时的增益值k 和对应的极点r G_c=feedback(G ,1); %形成单位负反馈闭环系统 step(G_c) %绘制闭环系统的阶跃响应曲线则系统的根轨迹图和闭环系统阶跃响应曲线如图3-2所示。
其中，调用rlocfind （）函数，求出系统与虚轴交点的K 值，可得与虚轴交点的K 值为0.0264，故系统稳定的K 的范围为(0.0264,)K ∈∞。
（a ）根轨迹图形（b ）K=1时的阶跃响应曲线图3-2 系统的根轨迹和阶跃响应曲线2）绘制阻尼比ζ和无阻尼自然频率n ω的栅格线sgrid( )当对系统的阻尼比ζ和无阻尼自然频率n ω有要求时，就希望在根轨迹图上作等ζ或等n ω线。
matlab 中实现这一要求的函数为sgrid( )，该函数的调用格式为:sgrid(ζ,n ω) 已知ζ和n ω的数值，作出等于已知参数的等值线。
sgrid(‘new ’) 作出等间隔分布的等ζ和n ω网格线。
例3-3:系统的开环传递函数为1()(1)(2)G s s s s =++，由rlocfind 函数找出能产生主导极点阻尼ζ=0.707的合适增益，如图3-3(a)所示。
G=tf(1,[conv([1,1],[1,2]),0]); zet=[0.1:0.2:1];wn=[1:10]; sgrid(zet,wn);hold on;rlocus(G) [k,r]=rlocfind(G)Select a point in the graphics window selected_point =-0.3791 + 0.3602i k =0.6233 r =-2.2279 -0.3861 + 0.3616i -0.3861 - 0.3616i同时我们还可以绘制出该增益下闭环系统的阶跃响应，如图3-3(b)所示。
事实上，等ζ或等n ω线在设计系补偿器中是相当实用的，这样设计出的增益K=0.6233将使得整个系统的阻尼比接近0.707。
由下面的MATLAB 语句可以求出主导极点，即r(2.3)点的阻尼比和自然频率为Gk=k*tf(G);G_c=feedback(Gk,1); step(G_c)我们可以由图3-3(a)中看出，主导极点的结果与实际系统的闭环响应非常接近，设计的效果是令人满意的。
3）基于根轨迹的系统设计及校正工具rltoolmatlab 中提供了一个系统根轨迹分析的图形界面，在此界面可以可视地在整个前向通路中添加零极点（亦即设计控制器），从而使得系统的性能得到改善。
实现这一要求的工具为rltool ，其调用格式为:rltool 或 rltool(G) 例3-4:单位负反馈系统的开环传递函数（a ）根轨迹上点的选择（b ）闭环系统阶跃响应图3-3 由根轨迹技术设计闭环系统20.125()(5)(20)(50)s G s s s s s +=+++输入系统的数学模型，并对此对象进行设计。
den=[conv([1,5],conv([1,20],[1,50])),0,0]; num=[1,0.125]; G=tf(num,den); rltool(G)该命令将打开rltool 工具的界面，显示原开环模型的根轨迹图，如图3-4（a ）所示。
单击该图形菜单命令Analysis 中的Response to Step Command 复选框，则将打开一个新的窗口，绘制系统的闭环阶跃响应曲线，如图3-4（b ）所示。
可见这样直接得出的系统有很强的振荡，就需要给这个对象模型设计一个控制器来改善系统的闭环性能。
a ）原对象模型的根轨迹（b ）闭环系统阶跃响应 图3-4 根轨迹设计工具界面及阶跃响应分析-120-100-80-60-40-20020406080-80-60-40-2020406080Root LocusReal AxisI m a g i n a r y A x i srlocus 根轨迹图单击界面上的零点和极点添加的按钮，可以给系统添加一对共轭复极点，两个稳定零点，调整它们的位置，并调整增益的值，通过观察系统的闭环阶跃响应效果，则可以试凑地设计出一个控制器:(38.31)(10.26)()181307.29(61.30.84)(61.30.84)C s s G s s j s j ++=+++-在此控制器下分别观察系统的根轨迹和闭环系统阶跃响应曲线。
可见，rltool 可以作为系统综合的实用工具，在系统设计中发挥作用。
三、实验内容1．请绘制下面系统的根轨迹曲线22()(22)(613)KG s s s s s s =++++2(12)()(1)(12100)(10)K s G s s s s s +=++++2(0.051)()(0.07141)(0.0120.11)K G s s s s s +=+++同时得出在单位负反馈下使得闭环系统稳定的K 值的范围。
2. 在系统设计工具rltool 界面中，通过添加零点和极点方法，观察分析增加极、零点对系统的影响。
例如：)s )(s )(s (kG 321+++=（1）增加一个零点s+0.5或s+5 (2)增加一个极点s+5(3)在近虚轴增加一对零极点或远处增加一对（自定）。
四、实验报告1．根据内容要求，写出调试好的MATLAB 语言程序，及对应的结果。
2. 记录显示的根轨迹图形，根据实验结果分析根轨迹的绘制规则。
3. 根据实验结果分析闭环系统的性能，观察根轨迹上一些特殊点对应的K 值，确定闭环系统稳定的范围。
4．根据实验分析增加极点或零点对系统动态性能的影响。
5．写出实验的心得与体会。
五、预习要求1. 预习实验中的基础知识，运行编制好的MATLAB 语句，熟悉根轨迹的绘制函数rlocus()及分析函数rlocfind(),sgrid()。
2. 预习实验中根轨迹的系统设计工具rltool ，思考该工具的用途。
3. 掌握用根轨迹分析系统性能的图解方法，思考当系统参数K 变化时，对系统稳定性的影响。
4．思考加入极点或零点对系统动态性能的影响。
