汇川MD290变频器在普通变频器空压机上的调试流程

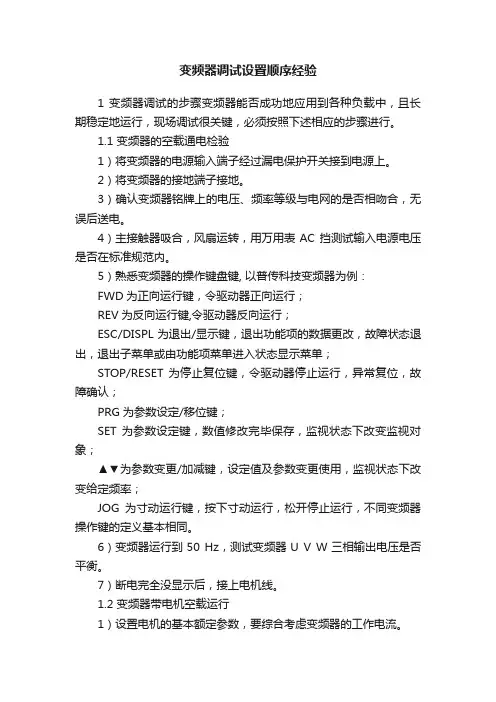

变频器调试设置顺序经验1 变频器调试的步骤变频器能否成功地应用到各种负载中，且长期稳定地运行，现场调试很关键，必须按照下述相应的步骤进行。

1.1 变频器的空载通电检验1）将变频器的电源输入端子经过漏电保护开关接到电源上。

2）将变频器的接地端子接地。

3）确认变频器铭牌上的电压、频率等级与电网的是否相吻合，无误后送电。

4）主接触器吸合，风扇运转，用万用表AC 挡测试输入电源电压是否在标准规范内。

5）熟悉变频器的操作键盘键, 以普传科技变频器为例：FWD为正向运行键，令驱动器正向运行；REV为反向运行键,令驱动器反向运行；ESC/DISPL为退出/显示键，退出功能项的数据更改，故障状态退出，退出子菜单或由功能项菜单进入状态显示菜单；STOP/RESET 为停止复位键，令驱动器停止运行，异常复位，故障确认；PRG为参数设定/移位键；SET 为参数设定键，数值修改完毕保存，监视状态下改变监视对象；▲▼为参数变更/加减键，设定值及参数变更使用，监视状态下改变给定频率；JOG为寸动运行键，按下寸动运行，松开停止运行，不同变频器操作键的定义基本相同。

6）变频器运行到50 Hz，测试变频器U V W三相输出电压是否平衡。

7）断电完全没显示后，接上电机线。

1.2 变频器带电机空载运行1）设置电机的基本额定参数，要综合考虑变频器的工作电流。

2）设定变频器的最大输出频率、基频、设置转矩特性。

v/f类型的选择包括最高频率、基本频率和转矩类型等项目。

最高频率是变频器—电动机系统可以运行的最高频率，由于变频器自身的最高频率可能较高，当电动机容许的最高频率低于变频器的最高频率时，应按电动机及其负载的要求进行设定。

基本频率是变频器对电动机进行恒功率控制和恒转矩控制的分界线，应按电动机的额定电压进行设定。

转矩类型指负载是恒转矩负载还是变转矩负载。

用户根据变频器使用说明书中的v/f类型图和负载特点，选择其中的一种类型。

通用变频器均备有多条v/f曲线供用户选择，用户在使用时应根据负载的性质选择合适的v/f 曲线。

汇川变频器参数设置汇川变频器（Huichuan VFD）是一种常用的电气设备，可用于控制和调节电机的转速和扭矩。

在使用汇川变频器之前，正确的参数设置对于保证设备的正常运行非常重要。

本文将介绍汇川变频器的参数设置方法，包括基本参数、保护参数和控制参数等。

基本参数设置1.电源供应方式：汇川变频器通常可以通过单相交流电源或三相交流电源供应。

根据实际情况选择正确的电源供应方式，并设置相应的参数。

2.电机类型：汇川变频器可以用于不同类型的电机，如感应电动机、同步电动机等。

根据所使用的电机类型进行设置，以确保变频器正常运行。

3.额定功率和电流：输入电源的额定功率和电流应与所连接的电机相匹配。

在设置参数时，应根据实际情况设置变频器的额定功率和电流值。

4.电机额定转速：设置电机的额定转速，以确保变频器正确控制电机的转速。

电机的额定转速通常可以从电机的型号规格中获取。

保护参数设置1.过载保护：设置适当的过载保护参数，以避免电机在超负荷工况下损坏。

过载保护参数通常包括过载电流和过温保护等。

2.短路保护：设置短路保护参数，以防止电机在短路情况下发生损坏。

短路保护参数通常包括短路电流和保护延时等。

3.低电压保护：设置适当的低电压保护参数，以避免电机在电源电压过低情况下无法正常工作。

低电压保护参数通常包括低电压限制和保护延时等。

控制参数设置1.起始频率：设置变频器的起始频率，即电机启动时的初始工作频率。

合理设置起始频率可以减少启动时的冲击和噪音。

2.最大输出频率：设置变频器的最大输出频率，以控制电机的最大工作转速。

根据实际需求设置最大输出频率。

3.加速时间和减速时间：设置电机的加速和减速时间，即从起始频率到最大输出频率的时间。

合适的加速和减速时间可以保证电机的平稳运行。

4.闭环控制：如果需要闭环控制，可以设置变频器的闭环控制参数。

闭环控制可以提高电机的控制精度和稳定性。

其他设置除了上述基本参数、保护参数和控制参数外，汇川变频器还提供了其他一些设置选项，如通信参数、维护参数等。

工业自动化 | 电梯 | 新能源汽车 | 工业机器人 | 轨道交通MD290系列变频器是一款通用型变频器，主要用于 500-800kW的柜机变频器，对于石油化工、天然气、快速高效交付，接线即用，可靠稳定。

继承MD290系列一贯的高性能、高品质、高功率密度设计，给用户带来简单易用的体验。

医药、供热、陶瓷等行业，可以易用性、可维护性、创新性Contents目录产品优势技术参数外形尺寸技术规范选配件端子接线图公司介绍03050506080910性能卓越满配版：MD290T13配置丰富，可以选配空开、熔丝、交流输入电抗器、EMI滤波器、直流电抗器、交流输出电抗器，在配电、EMC、谐波方案上，可以灵活选择。

配置灵活标准机柜式变频，做到“即插即用”：易于安装，易于接线，易于调试，轻松驱动。

使用简单尺寸紧凑标准版：MD290T13是单机大功率机柜式产品，800mm 标准机柜，标配空开、输出电抗器，结构紧凑，体积小，防护等级高。

标配直流电抗器，THDi≤40%方案；选配交流输入电抗器， THDi≤30%方案；标配机柜满足C3；选配增加EMC滤波器，满足C2。

方便的谐波、EMC方案输出电抗器保险丝输入电抗器断路器C2滤波器MD290柜机其他柜机安装体积减少40%03/04稳定可靠汇川高性能变频器平台，对电机的过载、过流、过温、短路提供可靠保护，让电机运行更顺畅、更安全。

完善的电机保护汽车级散热方案MD290T13机柜采用创新型散热方案，借用汽车行业成熟稳定的散热系统，内部集成液冷散热系统和风冷换热器，整个散热系统效率更高、更稳定，让变频器像汽车般稳定、可靠运行。

满足包括欧洲，北美，印度等在内的380-480V三相电网需求。

符合国际标准的宽电压设计的设备出口认证要求。

欧盟CE认证北美cULus认证注：UL认证申请中。

05/06技术规范选配件一览表07/08注[1]：MD38IO2、MD38IO3、MD38PC1、MD38TX1、MD38CAN1、MD38CAN2、MD38DP2、MD500-PN1、MD500-ECAT与机器标配的MD38IO1安装位置冲突。

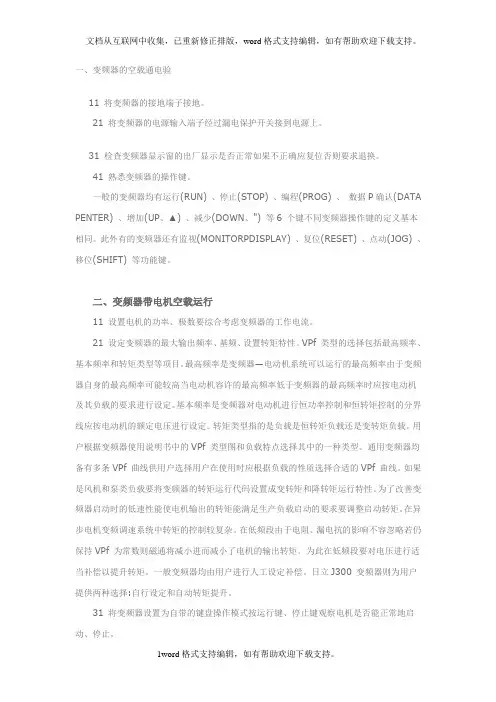

一、变频器的空载通电验11 将变频器的接地端子接地。

21 将变频器的电源输入端子经过漏电保护开关接到电源上。

31 检查变频器显示窗的出厂显示是否正常如果不正确应复位否则要求退换。

41 熟悉变频器的操作键。

一般的变频器均有运行(RUN) 、停止(STOP) 、编程(PROG) 、数据P确认(DATA PENTER) 、增加(UP、▲) 、减少(DOWN、") 等6 个键不同变频器操作键的定义基本相同。

此外有的变频器还有监视(MONITORPDISPLAY) 、复位(RESET) 、点动(JOG) 、移位(SHIFT) 等功能键。

二、变频器带电机空载运行11 设置电机的功率、极数要综合考虑变频器的工作电流。

21 设定变频器的最大输出频率、基频、设置转矩特性。

VPf 类型的选择包括最高频率、基本频率和转矩类型等项目。

最高频率是变频器—电动机系统可以运行的最高频率由于变频器自身的最高频率可能较高当电动机容许的最高频率低于变频器的最高频率时应按电动机及其负载的要求进行设定。

基本频率是变频器对电动机进行恒功率控制和恒转矩控制的分界线应按电动机的额定电压进行设定。

转矩类型指的是负载是恒转矩负载还是变转矩负载。

用户根据变频器使用说明书中的VPf 类型图和负载特点选择其中的一种类型。

通用变频器均备有多条VPf 曲线供用户选择用户在使用时应根据负载的性质选择合适的VPf 曲线。

如果是风机和泵类负载要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。

为了改善变频器启动时的低速性能使电机输出的转矩能满足生产负载启动的要求要调整启动转矩。

在异步电机变频调速系统中转矩的控制较复杂。

在低频段由于电阻、漏电抗的影响不容忽略若仍保持VPf 为常数则磁通将减小进而减小了电机的输出转矩。

为此在低频段要对电压进行适当补偿以提升转矩。

一般变频器均由用户进行人工设定补偿。

日立J300 变频器则为用户提供两种选择:自行设定和自动转矩提升。

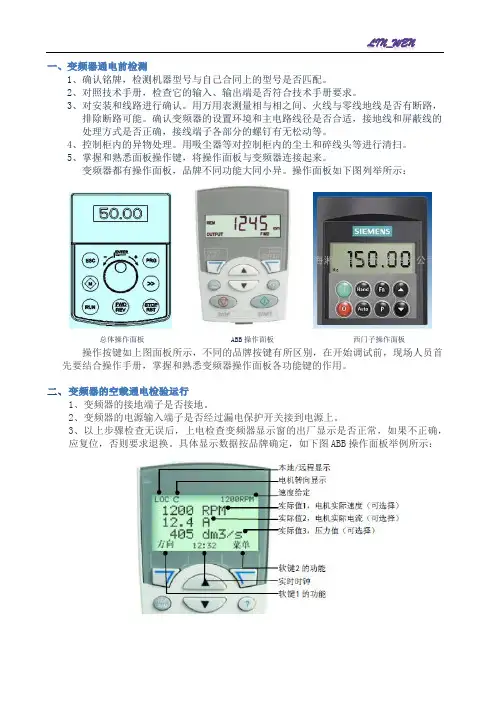

1、确认铭牌，检测机器型号与自己合同上的型号是否匹配。

2、对照技术手册，检查它的输入、输出端是否符合技术手册要求。

3、对安装和线路进行确认。

用万用表测量相与相之间、火线与零线地线是否有断路，排除断路可能。

确认变频器的设置环境和主电路线径是否合适，接地线和屏蔽线的处理方式是否正确，接线端子各部分的螺钉有无松动等。

4、控制柜内的异物处理。

用吸尘器等对控制柜内的尘土和碎线头等进行清扫。

5、掌握和熟悉面板操作键，将操作面板与变频器连接起来。

变频器都有操作面板，品牌不同功能大同小异。

操作面板如下图列举所示：总体操作面板 ABB操作面板西门子操作面板操作按键如上图面板所示，不同的品牌按键有所区别，在开始调试前，现场人员首先要结合操作手册，掌握和熟悉变频器操作面板各功能键的作用。

二、1、变频器的接地端子是否接地。

2、变频器的电源输入端子是否经过漏电保护开关接到电源上。

3、以上步骤检查无误后，上电检查变频器显示窗的出厂显示是否正常，如果不正确，应复位，否则要求退换。

具体显示数据按品牌确定，如下图ABB操作面板举例所示：4、接入三相交流电源后，先按点动键(m)试运行，再按运行键(run)运行变频器到50hz，用万用表测量变频器的三相输出(u/t1、v/t2、w/t3)，相电压应平衡(370v～420v)；测量直流母线电压应在(500v～600v)。

然后按停止键(stop/ reset)，待频率降到0hz时，再接上电机线（接线前请测量电机相间绝缘，确保电机正常）。

1、设置电机极数、额定功率、额定转速、额定电流等参数（参数设定请按设备说明书设定），要综合考虑变频器的工作电流；2、设定变频器的最大输出频率、基频、设置转矩特性。

3、将变频器设置为自带的键盘操作模式，按运行键、停止键，观察电机是否反转，是否能正常地启动、停止。

4、熟悉变频器运行发生故障时的保护代码，观察热保护继电器的出厂值，观察过载保护的设定值，需要时可以修改。

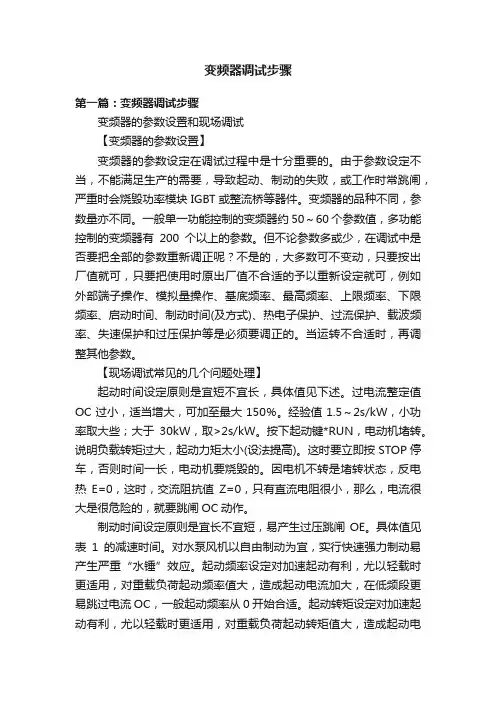

变频器调试步骤第一篇：变频器调试步骤变频器的参数设置和现场调试【变频器的参数设置】变频器的参数设定在调试过程中是十分重要的。

由于参数设定不当，不能满足生产的需要，导致起动、制动的失败，或工作时常跳闸，严重时会烧毁功率模块IGBT或整流桥等器件。

变频器的品种不同，参数量亦不同。

一般单一功能控制的变频器约50～60个参数值，多功能控制的变频器有200个以上的参数。

但不论参数多或少，在调试中是否要把全部的参数重新调正呢？不是的，大多数可不变动，只要按出厂值就可，只要把使用时原出厂值不合适的予以重新设定就可，例如外部端子操作、模拟量操作、基底频率、最高频率、上限频率、下限频率、启动时间、制动时间(及方式)、热电子保护、过流保护、载波频率、失速保护和过压保护等是必须要调正的。

当运转不合适时，再调整其他参数。

【现场调试常见的几个问题处理】起动时间设定原则是宜短不宜长，具体值见下述。

过电流整定值OC过小，适当增大，可加至最大150％。

经验值1.5～2s/kW，小功率取大些；大于30kW，取>2s/kW。

按下起动键*RUN，电动机堵转。

说明负载转矩过大，起动力矩太小(设法提高)。

这时要立即按STOP停车，否则时间一长，电动机要烧毁的。

因电机不转是堵转状态，反电热E=0，这时，交流阻抗值Z=0，只有直流电阻很小，那么，电流很大是很危险的，就要跳闸OC动作。

制动时间设定原则是宜长不宜短，易产生过压跳闸OE。

具体值见表1的减速时间。

对水泵风机以自由制动为宜，实行快速强力制动易产生严重“水锤”效应。

起动频率设定对加速起动有利，尤以轻载时更适用，对重载负荷起动频率值大，造成起动电流加大，在低频段更易跳过电流OC，一般起动频率从0开始合适。

起动转矩设定对加速起动有利，尤以轻载时更适用，对重载负荷起动转矩值大，造成起动电流加大，在低频段更易跳过电流OC，一般起动转矩从0开始合适。

【基底频率设定】基底频率标准是50Hz时380V，即V/F=380/50=7.6。

MD290系列通用变频器简易手册 前 言前 言首先感谢您购买使用汇川技术开发生产的MD290系列变频器！MD290系列变频器是一款通用型变频器，主要用于控制和调节异步电机的速度。

MD290具备用户可编程功能及后台软件监控、通讯总线功能，组合功能丰富强大，性能稳定。

可用于纺织、造纸、拉丝、机床、包装、食品、风机、水泵及各种自动化生产设备的驱动。

产品外观图§手册说明对于初次使用本产品的用户，应先认真阅读本手册。

若对一些功能及性能方面有所疑惑，请咨询我公司的技术支持人员，以获得帮助，对正确使用本产品有利。

§ 符合标准版本变更记录 MD290系列通用变频器简易手册§手册及获取本手册不随产品发货，如需订购，请与您的产品销售商联系。

本手册为简易手册，主要介绍产品信息，安装接线，故障处理，日常维护等，如需更详细的指导资料，可查阅《MD290系列通用变频器用户手册》，资料编码：19010246。

获取路径如下：登录汇川技术官网（），点击“服务与支持”→“资料下载”→输入需要查询手册名称，下载PDF 文件。

MD290系列通用变频器简易手册 安全注意事项安全注意事项安全声明1） 在安装、操作、维护产品时，请先阅读并遵守本安全注意事项。

2） 为保障人身和设备安全，在安装、操作和维护产品时，请遵循产品上标识及手册中说明的所有安全注意事项。

3） 手册中的“注意”、“警告”和“危险”事项，并不代表所应遵守的所有安全事项，只作为所有安全注意事项的补充。

4） 本产品应在符合设计规格要求的环境下使用，否则可能造成故障，因未遵守相关规定引发的功能异常或部件损坏等不在产品质量保证范围之内。

5） 因违规操作产品引发的人身安全事故、财产损失等，我司将不承担任何法律责任。

安全注意事项 MD290系列通用变频器简易手册MD290系列通用变频器简易手册 安全注意事项为了保证设备安全操作和维护，请务必遵守粘贴在设备和产品上的安全标识，请勿损坏、损目 录 MD290系列通用变频器简易手册目录前 言 (1)版本变更记录 (2)安全注意事项 (3)安全声明 (3)安全等级定义 (3)安全注意事项 (3)安全标识 (5)1 产品信息 (7)1.1 铭牌及型号说明 (7)1.2 各部件说明 (8)1.3技术规格 (10)1.4产品尺寸 (14)1.4.1 MD290T0.4G/0.7PB ~MD290T160G/200P，MD290-2T0.4G/0.7PB~ MD290-2T55G/75P整机尺寸 (14)1.4.2 MD290T200G ~ MD290T450G、MD290T220P ~ MD290T500P整机尺寸 (16)1.4.3 MD290T200G-L~MD290T450G-L、MD290T220P-L~MD290T500P-L整机尺寸 (17)2 系统连接 (19)2.1 MD290系统连接图 (19)2.2 MD290系统构成说明 (20)2.3选配件一览表 (21)2.4 线缆、断路器、接触器选型指导232.5 交流输出电抗器选型指导 (26)2.6制动组件选型表 (27)2.7 外引操作面板 (30)3.1 安装 (32)3.1.1 安装环境 (32)3.1.2 壁挂安装和嵌入式安装 (32)3.1.3 机柜内安装 (35)3.2 接线 (38)3.2.1 标准接线图 (38)3.2.2 主回路端子说明 (39)3.2.3 控制回路端子说明 (40)4 面板操作 (43)4.1 面板介绍 (43)4.2 按键说明 (43)4.3功能指示灯 (44)5 基本操作与试运行 (45)5.1 快速调试指南 (45)5.2 接通电源前确认事项 (45)5.3 接通电源后显示状态确认 (46)5.4 参数初始化 (46)5.5 电机控制方式选择依据 (46)5.6 调谐 (46)6 故障处理 (48)6.1 故障报警及对策 (48)6.2常见故障及处理方法 (51)7 日常保养与维护 (53)7.1 日常保养 (53)7.2定期检查 (53)7.3变频器易损件更换 (54)7.3.1 易损件寿命 (54)7.3.2冷却风扇更换 (54)7.4变频器的存储 (56)附录A 参数表 (57)A.1 基本功能参数简表 (57)A.2 监视参数简表 (76)MD290系列通用变频器简易手册 1 产品信息1 产品信息1 产品信息 MD290系列通用变频器简易手册1.2 各部件说明MD290系列变频器根据电压和功率等级不同，共有两种结构类型。

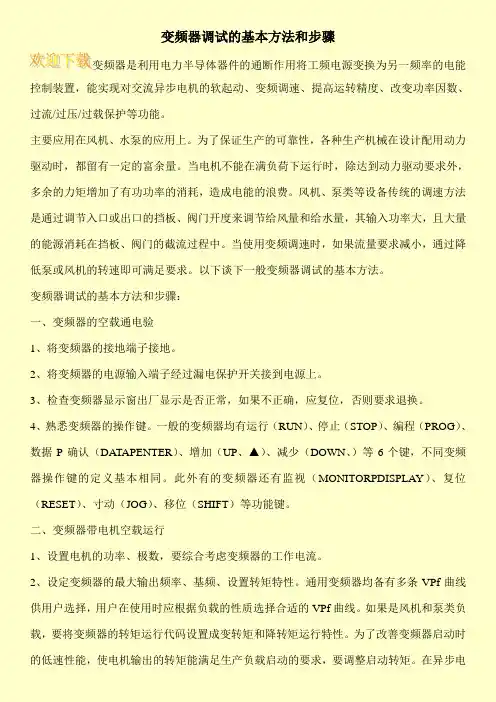

变频器调试的基本方法和步骤变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置，能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因数、过流/过压/过载保护等功能。

主要应用在风机、水泵的应用上。

为了保证生产的可靠性，各种生产机械在设计配用动力驱动时，都留有一定的富余量。

当电机不能在满负荷下运行时，除达到动力驱动要求外，多余的力矩增加了有功功率的消耗，造成电能的浪费。

风机、泵类等设备传统的调速方法是通过调节入口或出口的挡板、阀门开度来调节给风量和给水量，其输入功率大，且大量的能源消耗在挡板、阀门的截流过程中。

当使用变频调速时，如果流量要求减小，通过降低泵或风机的转速即可满足要求。

以下谈下一般变频器调试的基本方法。

变频器调试的基本方法和步骤：一、变频器的空载通电验1、将变频器的接地端子接地。

2、将变频器的电源输入端子经过漏电保护开关接到电源上。

3、检查变频器显示窗出厂显示是否正常，如果不正确，应复位，否则要求退换。

4、熟悉变频器的操作键。

一般的变频器均有运行（RUN）、停止（STOP）、编程（PROG）、数据P确认（DATAPENTER）、增加（UP、▲）、减少（DOWN、）等6个键，不同变频器操作键的定义基本相同。

此外有的变频器还有监视（MONITORPDISPLAY）、复位（RESET）、寸动（JOG）、移位（SHIFT）等功能键。

二、变频器带电机空载运行1、设置电机的功率、极数，要综合考虑变频器的工作电流。

2、设定变频器的最大输出频率、基频、设置转矩特性。

通用变频器均备有多条VPf曲线供用户选择，用户在使用时应根据负载的性质选择合适的VPf曲线。

如果是风机和泵类负载，要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。

为了改善变频器启动时的低速性能，使电机输出的转矩能满足生产负载启动的要求，要调整启动转矩。

在异步电机变频调速系统中，转矩的控制较复杂。

在低频段，由于电阻、漏电抗的影响不容忽略，若仍保持VPf为常数，则磁通将减小，进而减小了电机的输出转矩。

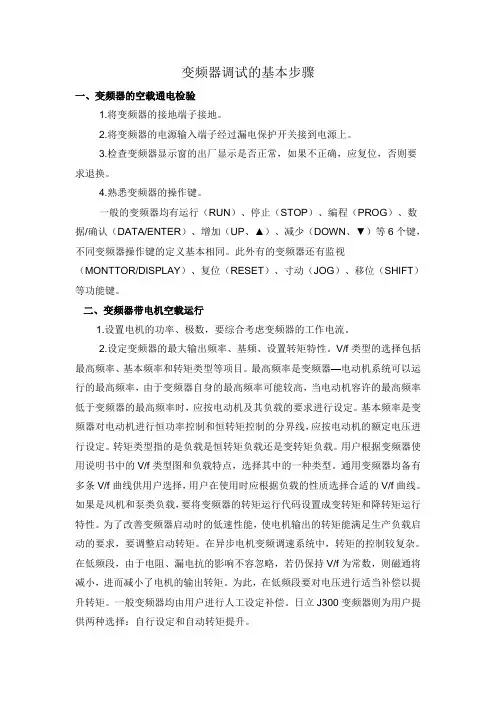

变频器调试的基本步骤一、变频器的空载通电检验1.将变频器的接地端子接地。

2.将变频器的电源输入端子经过漏电保护开关接到电源上。

3.检查变频器显示窗的出厂显示是否正常，如果不正确，应复位，否则要求退换。

4.熟悉变频器的操作键。

一般的变频器均有运行（RUN）、停止（STOP）、编程（PROG）、数据/确认（DATA/ENTER）、增加（UP、▲）、减少（DOWN、▼）等6个键，不同变频器操作键的定义基本相同。

此外有的变频器还有监视（MONTTOR/DISPLAY）、复位（RESET）、寸动（JOG）、移位（SHIFT）等功能键。

二、变频器带电机空载运行1.设置电机的功率、极数，要综合考虑变频器的工作电流。

2.设定变频器的最大输出频率、基频、设置转矩特性。

V/f类型的选择包括最高频率、基本频率和转矩类型等项目。

最高频率是变频器—电动机系统可以运行的最高频率，由于变频器自身的最高频率可能较高，当电动机容许的最高频率低于变频器的最高频率时，应按电动机及其负载的要求进行设定。

基本频率是变频器对电动机进行恒功率控制和恒转矩控制的分界线，应按电动机的额定电压进行设定。

转矩类型指的是负载是恒转矩负载还是变转矩负载。

用户根据变频器使用说明书中的V/f类型图和负载特点，选择其中的一种类型。

通用变频器均备有多条V/f曲线供用户选择，用户在使用时应根据负载的性质选择合适的V/f曲线。

如果是风机和泵类负载，要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。

为了改善变频器启动时的低速性能，使电机输出的转矩能满足生产负载启动的要求，要调整启动转矩。

在异步电机变频调速系统中，转矩的控制较复杂。

在低频段，由于电阻、漏电抗的影响不容忽略，若仍保持V/f为常数，则磁通将减小，进而减小了电机的输出转矩。

为此，在低频段要对电压进行适当补偿以提升转矩。

一般变频器均由用户进行人工设定补偿。

日立J300变频器则为用户提供两种选择：自行设定和自动转矩提升。

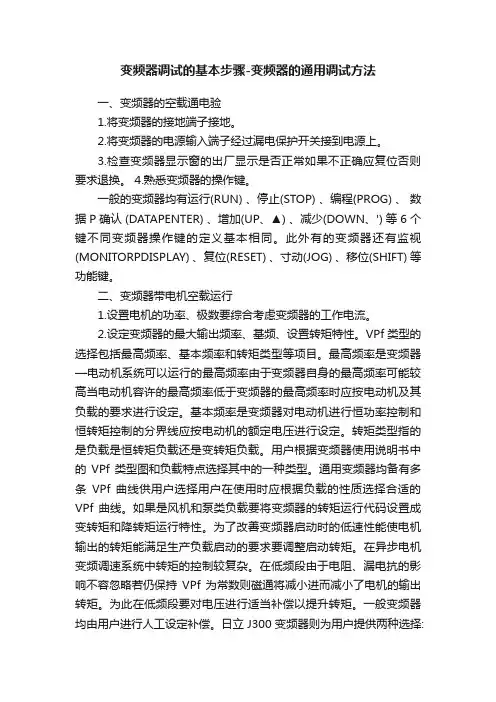

变频器调试的基本步骤-变频器的通用调试方法一、变频器的空载通电验1.将变频器的接地端子接地。

2.将变频器的电源输入端子经过漏电保护开关接到电源上。

3.检查变频器显示窗的出厂显示是否正常如果不正确应复位否则要求退换。

4.熟悉变频器的操作键。

一般的变频器均有运行(RUN) 、停止(STOP) 、编程(PROG) 、数据 P 确认 (DATAPENTER) 、增加(UP、▲) 、减少(DOWN、') 等 6 个键不同变频器操作键的定义基本相同。

此外有的变频器还有监视(MONITORPDISPLAY) 、复位(RESET) 、寸动(JOG) 、移位(SHIFT) 等功能键。

二、变频器带电机空载运行1.设置电机的功率、极数要综合考虑变频器的工作电流。

2.设定变频器的最大输出频率、基频、设置转矩特性。

VPf 类型的选择包括最高频率、基本频率和转矩类型等项目。

最高频率是变频器—电动机系统可以运行的最高频率由于变频器自身的最高频率可能较高当电动机容许的最高频率低于变频器的最高频率时应按电动机及其负载的要求进行设定。

基本频率是变频器对电动机进行恒功率控制和恒转矩控制的分界线应按电动机的额定电压进行设定。

转矩类型指的是负载是恒转矩负载还是变转矩负载。

用户根据变频器使用说明书中的VPf 类型图和负载特点选择其中的一种类型。

通用变频器均备有多条VPf 曲线供用户选择用户在使用时应根据负载的性质选择合适的VPf 曲线。

如果是风机和泵类负载要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。

为了改善变频器启动时的低速性能使电机输出的转矩能满足生产负载启动的要求要调整启动转矩。

在异步电机变频调速系统中转矩的控制较复杂。

在低频段由于电阻、漏电抗的影响不容忽略若仍保持VPf 为常数则磁通将减小进而减小了电机的输出转矩。

为此在低频段要对电压进行适当补偿以提升转矩。

一般变频器均由用户进行人工设定补偿。

日立 J300 变频器则为用户提供两种选择:自行设定和自动转矩提升。

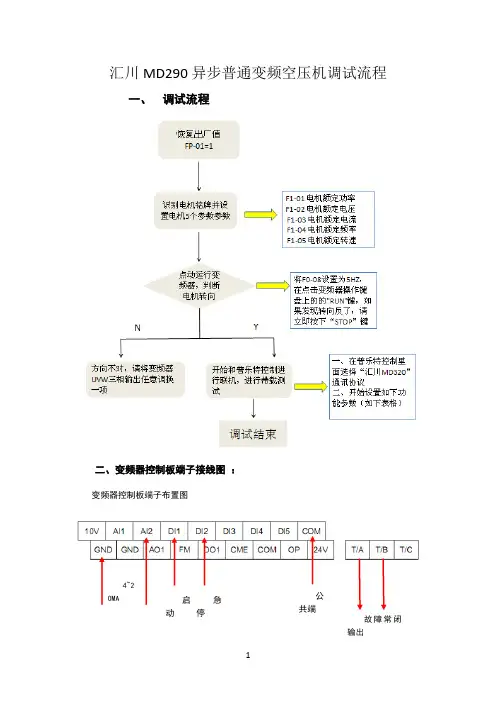

汇川MD290异步普通变频空压机调试流程
一、调试流程
二、变频器控制板端子接线图：
变频器控制板端子布置图
4~2
0MA启
动
急
停
公
共端
故障常闭
输出
三、参数设置如下（普乐特控制器+MD290变频器）：
功能吗 参数设定值 参数说明 F0-02 1 端子启动
F0-03
3
4~20MA 模拟量输入
（AI2）【J9的跳线要调，如下面的附件所示】
F0-10 同步于电机的额定频率 最大频率 F0-12 同步于电机的额定频率 上限频率 F0-14 25
下限频率 F1-01~F 1-05
电机的五个基本参数（功率、电压、电流、频率、转速）
按照电机铭牌设置 F4-00 1 启动信号 F4-01 33 急停常闭信号输入 F4-18 模拟量最小电压输入 F4-19
%
AI2最小输入对应设定
F4-20 10
模拟量最大电压输入 F4-21
100%(如果空压机不需要跑最大频率，可以通过这个参数来设置，例如：空压机的最高频率是50HZ ，现在只需要跑到40HZ ，那么设定值就是40/50=80% )
AI2最大输入对应设
定
FD-05 1
标准的MD0DBUS 协议
附件：
1、变频器跳线示意图：
RS485通讯卡（485+/485-分别连接普乐
J9的短接帽要调到左边的两
J9跳线出厂在右边，在调试时要调到2、变频器键盘操作说明。

汇川驱动调试步骤一、硬件连接确认1、检查电机线，确认连接正确，不存在松动；且电机线和电机编码器线及压力传感器线连接--- 对应。

2、检查制动电阻线连接，确认连接正确。

3、检查驱动器端子24V控制线，确认连接正确（对照图纸）。

4、检查系统溢流阀，确认打开拧松。

二、驱动器调试（注：首先断开使能信号，防止运行飞车）如下图：2、电机动态自学习：首先输入电机参数（电机铭牌可查）F1-O1=XXX（电机额定功率）F1-02=380（电机额定电压）F1-03=xxx（电机额定电流）F1-04=xxx（电机额定频率F1-05=xxx（电机额定转速）电机参数输完后即可进行自学习。

F1-16=2屏幕显示“TUNE”闪烁，再按下“RUN”自学习，当“TUNE”不显示时表示自学习完成。

注：（1）F1∙16=2此时电机会高速反转。

（2）如果电机正转，则方向不对，把U/V/W三相中的其中2相对调一下，然后再做一次自学习，调完线后一定要重新电机自学习，切记！（3）自学习2次，完成查看自学习旋变编码器角度A102,接近（＜5度）则表明自学习正常。

3、试运行并确认电机方向：Fo-O8=1OHZ运行。

按下“RUN”试运行。

（若上一步已经确定电机方向，可以不做试运行）a：观察电机运行方向是否油泵起压方向运行，方向一致若起压则方向正确。

b：若不起压，则可能方向不对，可以把U/V/W三相中的其中2相对调一下，然后做一次自学习。

（即重做步骤2）注：调完线后一定要重新电机自学习，切记！4、零漂校正：A3-20=1,屏幕显示''AIcod〃闪烁，按下RUN键，大约1秒多钟时间自动校正完。

58A3-00=2FO-O2=1式了。

（插上使能端子排CN2中DI1和DI5如图）可以开机运行了。

变频器调试的基本步骤变频器调试的基本步骤一、变频器的空载通电验11 将变频器的接地端子接地。

21 将变频器的电源输入端子经过漏电保护开关接到电源上。

31 检查变频器显示窗的出厂显示是否正常如果不正确应复位否则要求退换。

41 熟悉变频器的操作键。

一般的变频器均有运行(RUN) 、停止(STOP) 、编程(P ROG) 、数据P确认(DATAPENTER) 、增加(UP、▲) 、减少(DOWN、") 等6 个键不同变频器操作键的定义基本相同。

此外有的变频器还有监视(MONITORPDISPLAY) 、复位(RESET) 、寸动(JOG) 、移位(SHIFT) 等功能键。

二、变频器带电机空载运行11 设置电机的功率、极数要综合考虑变频器的工作电流。

21 设定变频器的最大输出频率、基频、设置转矩特性。

VPf 类型的选择包括最高频率、基本频率和转矩类型等项目。

最高频率是变频器—电动机系统可以运行的最高频率由于变频器自身的最高频率可能较高当电动机容许的最高频率低于变频器的最高频率时应按电动机及其负载的要求进行设定。

基本频率是变频器对电动机进行恒功率控制和恒转矩控制的分界线应按电动机的额定电压进行设定。

转矩类型指的是负载是恒转矩负载还是变转矩负载。

用户根据变频器使用说明书中的VPf 类型图和负载特点选择其中的一种类型。

通用变频器均备有多条VPf 曲线供用户选择用户在使用时应根据负载的性质选择合适的VPf 曲线。

如果是风机和泵类负载要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。

为了改善变频器启动时的低速性能使电机输出的转矩能满足生产负载启动的要求要调整启动转矩。

在异步电机变频调速系统中转矩的控制较复杂。

在低频段由于电阻、漏电抗的影响不容忽略若仍保持VPf 为常数则磁通将减小进而减小了电机的输出转矩。

为此在低频段要对电压进行适当补偿以提升转矩。

一般变频器均由用户进行人工设定补偿。

日立J300 变频器则为用户提供两种选择:自行设定和自动转矩提升。

For personal use only in study and research; not for commercial use很多客户把变频器买回家都不知道怎么调试检测，盲目的安装上机上电，导致了很多因选型不对，或者买到的变频器不知道好坏等因素，而造成不必要的麻烦，这里给大家介绍一下进购变频器后首先应该做到以下几个步骤：一、变频器的空载通电检验1 将变频器的接地端子接地。

2 将变频器的电源输入端子经过漏电保护开关接到电源上。

3 检查变频器显示窗出厂显示是否正常,如果不正确,应复位,否则要求退换。

4 熟悉变频器的操作键。

一般的变频器均有运行(RUN) 、停止(STOP) 、编程(PROG) 、数据P确认(DATAPENTER) 、增加(UP、▲) 、减少(DOWN、") 等6个键,不同变频器操作键的定义基本相同。

此外有的变频器还有监视(MONITORPDISPLAY) 、复位(RESET) 、寸动(JOG) 、移位(SHIFT) 等功能键。

如下图：<?xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" /><?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />二、变频器带电机空载运行1.设置电机的功率、极数,要综合考虑变频器的工作电流。

2.设定变频器的最大输出频率、基频、设置转矩特性。

通用变频器均备有多条VPf 曲线供用户选择,用户在使用时应根据负载的性质选择合适的VPf 曲线。

如果是风机和泵类负载,要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。

为了改善变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。

在异步电机变频调速系统中,转矩的控制较复杂。

可编写可改正汇川 MD290 异步一般变频空压机调试流程
一、调试流程
二、变频器控制板端子接线图：
变频器控制板端子部署图
4~20MA
公共端
启动急停
可编写可改正
故障常闭输出
RS485通信卡（ 485+/485- 分
三、参数设置以下（普乐特控制器 +MD290变频器）：
功能吗参数设定值参数说明
F0-021端子启动
F0-0334~20MA模拟量输入
（ AI2 ）
【 J9 的跳线要调，以下边的附件所示】
F0-10同步于电机的额定频次最大频次
F0-12同步于电机的额定频次上限频次
F0-1425下限频次
F1-01~F1-05电机的五个基本参数（功率、电压、电流、频次、依据电机铭牌设置转速）
F4-001启动信号
F4-0133急停常闭信号输入
F4-18模拟量最小电压输入F4-19%AI2 最小输入对应设定F4-2010模拟量最大电压输入F4-21100%(假如空压机不需要跑最大频次，能够经过AI2 最大输入对应设定
可编写可改正
这个参数来设置，比如：空压机的最高频次是
50HZ，此刻只要要跑到40HZ，那么设定值就是
40/50=80% )
FD-051标准的MD0DBUS协议
附件：
1、变频器跳线表示图：
J9 的短接帽要调到左侧的两个角
J9 跳线出厂在右侧，在调试时要调到左侧2、变频器键盘操作说明。

汇川MD290变频器在普通变频器空压机上的调试流程1.准备工作：a.确保空压机已经正确安装好，电源和电气线路已连接好，并且机器正常运转。

b.获取汇川MD290变频器的说明书，并仔细阅读相关操作和安装步骤。

c.确保调试人员具备相关的电气和机械知识，以便能够顺利进行调试工作。

2.连接变频器：a.切断空压机的电源，确保对调试人员的安全进行保障。

b.使用正确的工具，将汇川MD290变频器与电源线和空压机的控制线路进行连接，确保连接稳固可靠。

c.仔细检查线路的连接，确保无任何短路或者断路的问题。

3.参数设置：a.根据空压机的型号和需求，参考汇川MD290变频器的说明书，设置相应的参数。

包括输入电压、输出电压和频率等参数。

b.根据实际需求，调整汇川MD290变频器的控制参数，如过载保护、故障报警等。

c.通过正确的方式进行参数设置，确保空压机能够稳定运行，不会出现过载或故障等问题。

4.调试过程：a.将空压机的电源接通，确保空压机正常运行。

b.按照需要，通过汇川MD290变频器的控制面板或者外部控制源，控制空压机的启动和停止。

c.观察空压机的运行状态，包括转速、电流和压力等指标，确保运行稳定和动作正常。

d.如果出现异常报警或故障，根据汇川MD290变频器的说明书，查找并处理故障。

5.调试完成：a.确认空压机运行正常，并且达到预期的运行效果。

b.将调试人员的工具和设备清理干净，并按照安全操作规范将空压机进行封闭和固定。

总结：汇川MD290变频器在普通变频器空压机的调试流程中，需要进行准备工作、连接变频器、参数设置、调试过程以及调试完成等阶段。

通过以上流程，可以确保汇川MD290变频器的正常运行，并且空压机能够达到预期的效果。

同时，在整个调试过程中，需要注意安全操作和按照说明书进行正确的设置和调整。

汇川MD290变频器在普通变频器空压机上的调试流程一、准备工作1.根据实际需要，选择合适的空压机和汇川MD290变频器型号，并准备好相应的电源线、通信线和控制线等连接器件。

2.确保设备的安装位置符合要求，通风良好，没有杂物堆放。

3.确保电源供应稳定并符合设备的要求。

4.清洁空压机和变频器的机壳，并检查各部件是否完好。

二、硬件连接1.将空压机的电源线连接到变频器的电源输入端，并固定好连接。

2.根据空压机的类型和要求，连接相应的控制线，包括主控制线、频控线、启停线等。

3.将变频器的输出线连接到空压机的电机端子上，并固定好连接。

4.连接空压机和变频器之间的通信线，以便实现远程监控和控制。

三、参数设置1.打开变频器的电源开关，待变频器显示屏正常工作后，按下启动按钮，观察变频器的运行状态。

2.进入变频器的参数设置界面，在菜单中选择压力、流量和电流等相关参数设置，并根据实际需求进行调整。

3.设置变频器的启停方式，可以选择手动启停或自动启停。

4.设置变频器的保护功能，包括过载保护、过温保护等，以确保设备的安全运行。

5.调整变频器的启动和停机时间，确保变频器的运行平稳。

调试完成后，可以进行运行测试。

观察空压机的运行状态和变频器的工作情况，检查是否存在异常情况。

如果发现有异常，则需要重新调试或检修设备。

总结：汇川MD290变频器在普通变频器空压机上的调试流程包括准备工作、硬件连接和参数设置三个步骤。

准备工作主要包括选择合适的设备和准备连接器件；硬件连接包括连接电源线、控制线和通信线等；参数设置包括调整相关参数、设置启停方式和保护功能等。

调试完成后，需要进行运行测试并观察设备的工作情况。

如有异常，需要重新调试或检修设备。
